1 Instrukcja montażu dla wykwalifikowanego personelu VIESMANN Vitocrossal 200 Typ CT2 Gazowy kocioł kondensacyjny z palnikiem cylindrycznym MatriX na gaz ziemny GZ 50 i GZ 41,5 VITOCROSSAL 200 5/2008 Po montażu usunąć!

2 Wskazówki bezpieczeństwa Prosimy o dokładne przestrzeganie wskazówek bezpieczeństwa w celu wykluczenia ryzyka utraty zdrowia oraz powstania szkód materialnych. Objaśnienia do wskazówek bezpieczeństwa! Niebezpieczeństwo Ten znak ostrzega przed niebezpieczeństwem zranienia. Uwaga Ten znak ostrzega przed stratami materialnymi i zanieczyszczeniem środowiska. Tekst oznaczony słowem zawiera dodatkowe informacje. Przeznaczenie Niniejsza instrukcja skierowana jest wyłącznie do wykwalifikowanego personelu. & Prace przy instalacji gazowej może wykonywać wyłącznie instalator posiadający odpowiednie uprawnienia. & Pracenapodzespołach elektrycznych mogą być wykonywane tylko przez wykwalifikowany personel. Przepisy Podczaspracnależy przestrzegać & przepisów bezpieczeństwa i higieny pracy, & ustawowych przepisów o ochronie środowiska, & przepisów zrzeszeń zawodowoubezpieczeniowych, & stosownych przepisów bezpieczeństwa DIN, EN, DVGW, TRGI, TRF i VDE. a ÖNORM, EN, ÖVGW TR Gas, ÖVGW TRF i ÖVE c SEV, SUVA, SVGW, SVTI, SWKI i VKF Praceprzyinstalacji & Odłączyć instalację od napięcia elektrycznego (np. za pomocą oddzielnego bezpiecznika lub wyłącznika głównego) i sprawdzić jego brak w obwodach. & Zabezpieczyć instalację przed przypadkowym włączeniem. & Jeśli instalacja opalana jest gazem, zamknąć zawór odcinający gaz i zabezpieczyć przed przypadkowym otwarciem. 2

3 Spis treści Informacje ogólne;u Informacje wstępne... 4 & Odstępy... 4 Prace montażowe Transport, ustawienie i wyrównanie kotła grzewczego... 6 Przyłączenie po stronie wody grzewczej... 7 Wykonanie przyłączy zabezpieczających... 9 Przyłączanie po stronie spalinowej & Przyłącze spalin i syfon & Odprowadzanie kondensatu Montaż izolacji cieplnej & Szyny & Płaszcz termoizolacyjny & Podpory pomiędzy szynami & Maty termoizolacyjne przednie & Maty termoizolacyjne tylne & Blachy tylne dolne i środkowe & Blacha przednia dolna i przewody palnika & Blacha przednia górna & Blachy boczne i blacha boczna regulatora & Regulator & Blachy boczne Przyłącze elektryczne i montaż blach & Przewody elektryczne & Górna blacha tylna i boczna & Wtyk kodujący kotła iprzyłącza regulatora & Pokrywy, blacha górna, osłona kanału na kable i tabliczka znamionowa Montaż palnika Przyłączenie palnika po stronie gazu Przyłączenie elektryczne palnika & Poprowadzenie i odciążenie przewodów & Przyłączenie przewodów Montaż pokrywy palnika Uruchomienie i precyzyjna regulacja

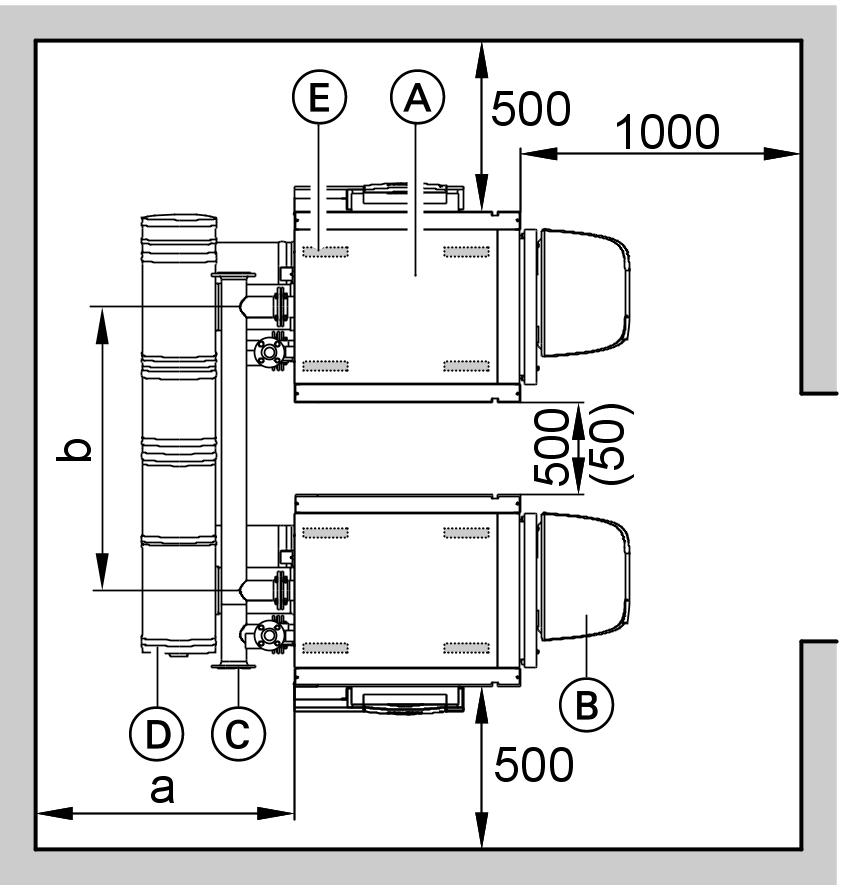

4 Informacje wstępne Odstępy Drzwi kotła przydostawieotwierane są wlewą stronę. Drzwi kotła można także zamontować z otwieraniem na prawą stronę (przełożyć kabłąk zawiasu). A Kocioł grzewczy B Palnik z pokrywą C Hydrauliczne połączenie systemowe (wyposażenie dodatkowe) D Przewód zbiorczy spalin (wyposażenie dodatkowe) E Dźwiękochłonne podkładki pod kocioł (wyposażenie dodatkowe) Wymiary podane w nawiasach są odległościami minimalnymi. Wymiar a: 700 mm Przy zastosowaniu wyposażenia dodatkowego firmy Viessmann dla instalacji dwukotłowych (C i D): Wymiar a: 1000 mm Wymiar b: 1550 mm Instrukcja montażu przewodu zbiorczego spalin i hydraulicznego połączenia systemowego 4

5 Informacje wstępne (ciąg dalszy) Dźwiękochłonne podkładki pod kocioł Znamionowa moc kw cieplna Dop. obciążenie kg c (przód) /ilość mm/szt. 375/2 500/2 c(tył)/ilość mm/szt. 375/2 d mm 30 e (nieobciążony) mm 42 e(zobciążeniem) mm 37 5

6 Transport, ustawienie i wyrównanie kotła grzewczego! Uwaga Uszkodzenie przyłącza spalin może prowadzić do powstania nieszczelności. Nie podnosić inieporuszać kotła grzewczego, chwytając go za przyłącze spalin. W przedniej i tylnej pokrywie umieszczone są otwory do zaczepiania zawiesi. W przypadku ustawienia kotła na ziemi należy zadbać omontaż odpowiedniego odpływu kondensatu w kotłowni (maks. 50 mm powyżej podłoża). 6

7 Transport, ustawienie i wyrównanie kotła... (ciąg dalszy) 1. Śruby nastawcze A wkręcić od góry w szyny wsporcze. Śruby nastawcze znajdują się w opakowaniu dodatkowym. 2. Wypoziomować kocioł grzewczy. Specjalny fundament nie jest wymagany. Zalecamy ustawienie kotła grzewczego na dźwiękochłonnych podkładkach pod kocioł (wyposażenie dodatkowe). Należy jewkręcić od dołu w szyny wsporcze. Przyłączenie po stronie wody grzewczej Kocioł grzewczy jest przystosowany tylko do pompowych wodnych instalacji grzewczych. Nie montować mieszaczy 4 drogowych, zaworów przelewowych lub innych zasilań i powrotów obejściowych. Nie przyłączać żadnych odbiorników ciepła doprzyłącza zabezpieczającego. Wszystkie przyłącza przewodów rurowych należy wykonać tak, aby nie występowały naprężenia montażowe. 7

8 Przyłączenie po stronie wody grzewczej (ciąg dalszy) A Przyłącze zabezpieczające (zawór bezpieczeństwa) PN 16 DN 50 B Mufa do dodatkowego regulatora G½ C Zasilanie kotła PN6DN100 D Czujnik temperatury wody w kotle E Mufa do ogranicznika ciśnienia G½ F Spust R 1 8

9 Przyłączenie po stronie wody grzewczej (ciąg dalszy) G Powrót kotła PN6DN100 H Odpływ kondensatu Da =23mm 1. Dokładnie przepłukać instalację grzewczą. 2. Przyłączyć obiegi grzewcze. Wykonanie przyłączy zabezpieczających 1. Wykonać przyłącze zabezpieczające. 2. Sprawdzić szczelność przyłączy po stronie wody grzewczej. Dop. ciśnienie robocze Ciśnienie kontrolne 5,5 bar 7,15 bar Zabezpieczenie przed brakiem wody (ogranicznik poziomu wody) Kotły grzewcze powinny być zabezpieczone przed brakiem wody zgodnie z normą EN Dodatkowo można zamontować ogranicznik ciśnienia minimalnego, dostępny jako wyposażenie dodatkowe. Zawór bezpieczeństwa Kotły grzewcze muszą być wyposażone w zawór bezpieczeństwa dobrany zgodnie z TRD 721 i oznaczony w zależności od wersji wykonanej instalacji. Wszystkie przyłącza przewodów rurowych należy wykonać tak, aby nie występowały naprężenia montażowe.! Uwaga Niewłaściwa jakość wody może doprowadzić do uszkodzenia korpusu kotła. Kocioł grzewczy może być napełniony tylko wodą spełniającą Wymagania dotyczące jakości wody (patrz instrukcja serwisowa). 9

10 Przyłączanie po stronie spalinowej Przyłącze spalin i syfon 1. Nasunąć element przyłączeniowy kotła (wyposażenie dodatkowe Vitoset) do oporu na króciec spalin. Króciec spalin połączyć rurami spalin z kominem, najkrótszą drogą i z lekkim wzniosem (min. 3 ). Unikać ostrych załamań. 2. Przyłączyć system spalin. Wymiar systemowy króćca spalin: mm Instrukcja montażu systemu spalin Przyłącze wykonać tak, aby nie występowały naprężenia montażowe. Zalecamy oddzielne podparcie instalacji spalinowej. 3. Napełnić syfon wodą i zamontować. 10

11 Przyłączanie po stronie spalinowej (ciąg dalszy) Odprowadzanie kondensatu Ułożyć przewód spustowy kondensatu ze spadkiem poniżej poziomu komory zbiorczej spalin. Odpływ kondensatu A musi być widoczny. Przyłącze (zewn.): 7 19 mm Urządzenie neutralizacyjne (jeżeli jest zamontowane) Ustawić urządzenie neutralizacyjne za kotłem grzewczym i połączyć je z odpływem kondensatu. Przyłączyć urządzenie neutralizacyjne do systemu odwadniającego. Instrukcja montażu urządzenia neutralizacyjnego Montaż izolacji cieplnej Wszystkie niezbędne elementy znajdują się w opakowaniu izolacji cieplnej. 11

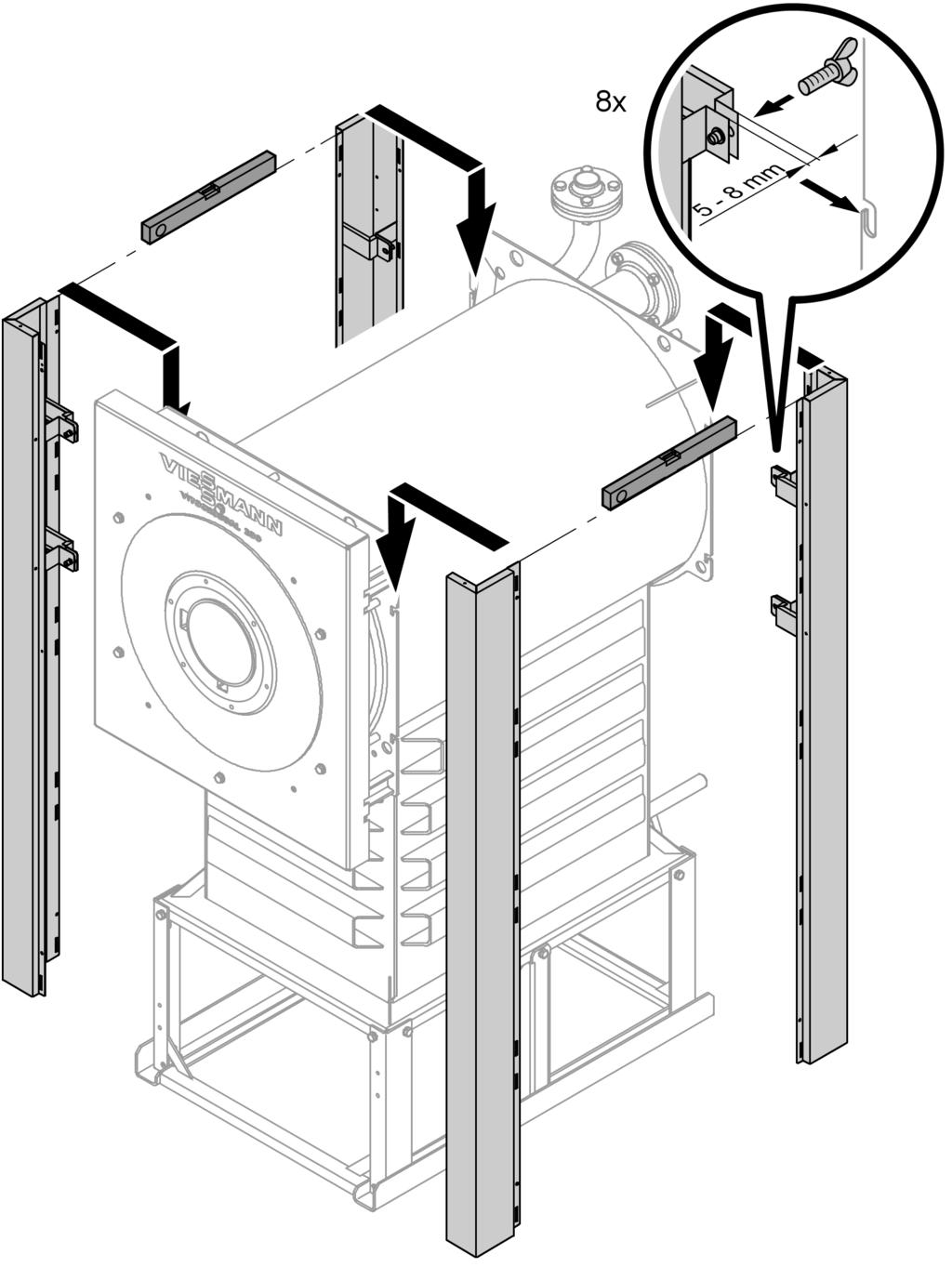

12 Montaż izolacji cieplnej (ciąg dalszy) Szyny Szyny przednie z dekoracyjną taśmą klejącą 12

13 Montaż izolacji cieplnej (ciąg dalszy) Płaszcz termoizolacyjny A Czarną stroną na zewnątrz 13

14 Montaż izolacji cieplnej (ciąg dalszy) Podpory pomiędzy szynami Umieścić podporę A po obu stronach pomiędzy szynami. 14

15 Montaż izolacji cieplnej (ciąg dalszy) Maty termoizolacyjne przednie Przy eksploatacji z zasysaniem powietrza z zewnątrz przewód powietrza dolotowego zamontować przed montażem blach izolacji cieplnej. Instrukcja montażu wyposażenia dodatkowego do eksploatacji z zasysaniem powietrza do spalania z zewnątrz. 15

16 Montaż izolacji cieplnej (ciąg dalszy) Maty termoizolacyjne tylne 16

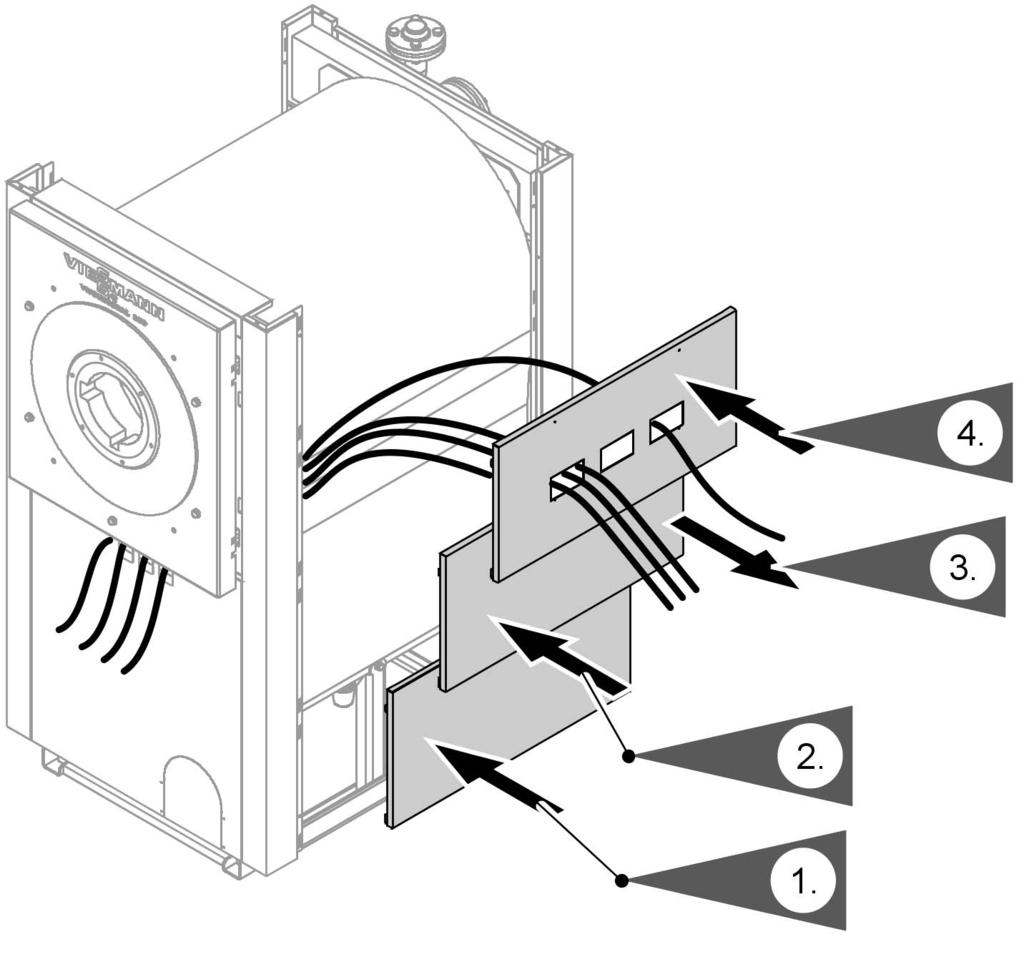

17 Montaż izolacji cieplnej (ciąg dalszy) Blachy tylne dolne i środkowe 17

18 Montaż izolacji cieplnej (ciąg dalszy) Blacha przednia dolna i przewody palnika A Przewody palnika z wtykiem fa i lö B Przewód zasilającyzwtykiemfö C Przewód przyłączeniowy regulatora z wtykiem fö/abh E Perforacja 18

19 Montaż izolacji cieplnej (ciąg dalszy) & Czujnik temperatury wody w kotle z wtykiem znajduje się wopakowaniu regulatora. Przewody palnika z wtykiem fa i lö oraz przewód zasilającyzwtykiem fö znajdują się w opakowaniu termoizolacji. & Przewody palnika ułożyć po stronie kotła, po której otwierają się drzwi. Podczas eksploatacji z zasysaniem powietrza z zewnątrz wyłamać E perforację w blasze przedniej. Instrukcja montażu wyposażenia dodatkowego do eksploatacji z zasysaniem powietrza do spalania z zewnątrz. & W przypadku eksploatacji z przewodem zbiorczym spalin poprowadzić przewody przepustnicy spalin z napędem silnikowym przez kanał na przewody do kotła grzewczego, a następnie do przodu przez uchwyty mocujące w blasze przedniej i włożyć do gniazda wtykowego palnika. Instrukcja montażu przewodu zbiorczego spalin dla instalacji dwukotłowej 19

20 Montaż izolacji cieplnej (ciąg dalszy) Blacha przednia górna 20

21 Montaż izolacji cieplnej (ciąg dalszy) Blachy boczne i blacha boczna regulatora 21

22 Montaż izolacji cieplnej (ciąg dalszy) Regulator A Przewody palnika z wtykiem fa i lö B Przewód zasilającyzwtykiemfö C Przewód przyłączeniowy regulatora z wtykiem fö/abh 22

23 Montaż izolacji cieplnej (ciąg dalszy) Blachy boczne Przyłącze elektryczne i montaż blach Przewody elektryczne! Uwaga Uszkodzenia rurek kapilarnych powodują zakłócenia funkcji czujników. Nie załamywać rurek kapilarnych. 1. Czujniki temperatury wody w kotle wsunąć jak najdalej w tuleję zanurzeniową. 2. Zabezpieczyć razem przewody za pomocą opaski mocującej. Przewody 230 V i przewody niskiego napięcia połączyć w osobne wiązki. 23

24 Przyłącze elektryczne i montaż blach (ciąg dalszy) A Czujnik B Czujnik temperatury wody w kotle W przypadku eksploatacji z przewodem zbiorczym spalin poprowadzić przewody przepustnicy spalin z napędem silnikowym przez kanał na przewody do kotła grzewczego, a następnie do przodu przez uchwyty mocujące w blasze przedniej i włożyć do gniazda wtykowego palnika.! Instrukcja montażu przewodu zbiorczego spalin dla instalacji dwukotłowej Uwaga Przewody elektryczne nie mogą wchodzić wkontaktz elementami gorącymi. Wszystkie przewody elektryczne zabezpieczyć opaskami mocującymi na przewody. 24

25 Przyłącze elektryczne i montaż blach (ciąg dalszy) Górna blacha tylna i boczna Wtyk kodujący kotła iprzyłącza regulatora Instrukcja montażu iserwisu regulatora 25

26 Przyłącze elektryczne i montaż blach (ciąg dalszy) A Wtyk kodujący kotła 26

27 Przyłącze elektryczne i montaż blach (ciąg dalszy) Pokrywy, blacha górna, osłona kanału na kable i tabliczka znamionowa A Tabliczka znamionowa (do wyboru po prawej lub po lewej stronie) 27

28 Montaż palnika Wszystkie części niezbędnedomontażu znajdują się w opakowaniu palnika. 1. Cztery śruby dwustronne M 12 przykręcić do drzwi kotła izałożyć uszczelki. 3. Przykręcić na krzyż sześć nakrętek M12 z momentem obrotowym min. 18 Nm. 2. Założyć palnik na drzwi kotła, ostrożnie wprowadzić promiennik przez drzwi kotła. Montaż palnika przez dwie osoby lubzapomocą odpowiednich podnośników. 28

29 Przyłączenie palnika po stronie gazu 1. Wykonać przyłączegazuwgprzepisów TRGI 1986/1996 (Niemcy). a Wykonać przyłącze gazu wg ÖVGW TR Gas 1996 i lokalnych przepisów budowlanych. c Wykonać przyłącze gazu wg SVGW. W przewodzie doprowadzającym gaz należy zamontować termiczne urządzenie odcinające zgodnie z Rozporządzeniem o instalacjach paleniskowych (Niemcy). W przypadku wystąpienia zanieczyszczeń w rurach gazowych (np. stare przewody z pozostałościami korozyjnymi) zaleca się montaż filtragazunazasilaniuprzedarmaturą gazową. Ciśnienie na przyłączu gazu: 20 mbar Maks. dop. ciśnienie na przyłączu gazu: 50 mbar Przyłącze gazu: 404 kw: R 1¼ 503 i 628 kw: R 1½ 2. Przeprowadzić kontrolę szczelności rury gazowej.! Uwaga Zbyt wysokie ciśnienie kontrolne może spowodować szkody w palniku i armaturze gazowej. Maks. ciśnienie kontrolne wynosi 150 mbar. Przy wyższym ciśnieniu wytworzonym w celu lokalizacji wycieku należy odłączyć palnik i armaturę gazu od głównego przewodu (poluzować złączki skręcane). Nie stosować aerozolu do wykrywania nieszczelności na częściach i przyłączach elektrycznych. 3. Odpowietrzyć rurę gazową. Niebezpieczeństwo Ulatniający się gaz może spowodować eksplozję, aw jej następstwie ciężkie obrażenia. Nie odpowietrzać rury gazowej przez komorę spalania kotła grzewczego. 29

30 Przyłączenie elektryczne palnika Poprowadzenie i odciążenie przewodów A Przewody palnika z wtykiem fa i lö B Przewód zasilającyzwtykiemfö C Przewód przyłączeniowy regulatora z wtykiem fö/abh 1. Poprowadzić przewody z tyłu ramy palnika E. 30 D Uchwyty mocujące blachy przedniej E Rama palnika F Uchwyty palnika 2. Odciążyć przewody na palniku i blasze przedniej.

31 Przyłączenie elektryczne palnika (ciąg dalszy) Przyłączenie przewodów A Przewody palnika z wtykiem fa i lö B Przewód zasilającyzwtykiemfö C Przewód przyłączeniowy regulatora z wtykiem fö/abh 1. Sprawdzić, czy przyłącza L 1 i N i przewód ochronny na przyłączu elektrycznym regulatora zostały prawidłowo wykonane. Instrukcja montażu regulatora 31

32 Przyłączenie elektryczne palnika (ciąg dalszy) Niebezpieczeństwo Nieprawidłowe przyłączenie żył może spowodować poważne obrażenia i doprowadzić do uszkodzenia urządzenia. Nie zamieniać żył L 1 i N. L1: brązowy N: niebieski PE: zielony/żółty 2. Wtyk palnika fa i lö nałożyć na palnik MatriX. 3. Podłączyć wtyk fö przewodu zasilającego i wtyk fö/abh przewodu przyłączeniowego regulatora po stronie palnika tzn. do elementu mocującego sieciowej jednostki filtrującej. Niebezpieczeństwo Napięcie zasilania stanowi zagrożenie życia. Stałe zasilanie prądowe (przewód zasilający wtyk fö) musipodłączone w sposób pozwalający na wyłączenie go wyłącznikiem głównym. Przy włączonym wyłączniku głównym napięcie jest doprowadzane aż do stycznika sieciowej jednostki filtrującej i do regulatora napięcia zasilania. Przewód przyłączeniowy wentylatora gazu nie jest pod napięciem, gdy regulator jest wyłączony.! Uwaga Przewody elektryczne nie mogą wchodzić wkontaktz elementami gorącymi. Przy zastosowaniu przewodu zbiorczego spalin ze stali nierdzewnej dla instalacji dwukotłowych (wyposażenie dodatkowe): Instrukcja montażu przewodu zbiorczego spalin dla instalacji dwukotłowej 32

33 Montaż pokrywy palnika Podczas eksploatacji z zasysaniem powietrza z zewnątrz wyciąć otwór A dla węża powietrza dolotowego odpowiednio do jego pozycji. Zależy tood mocy kotła. Uruchomienie i precyzyjna regulacja Instrukcja serwisowa kotła grzewczego, palnika i regulatora obiegu kotła Przepływ gazu przez palnik wyregulować odpowiednio do znamionowej mocy cieplnej kotła. 33
