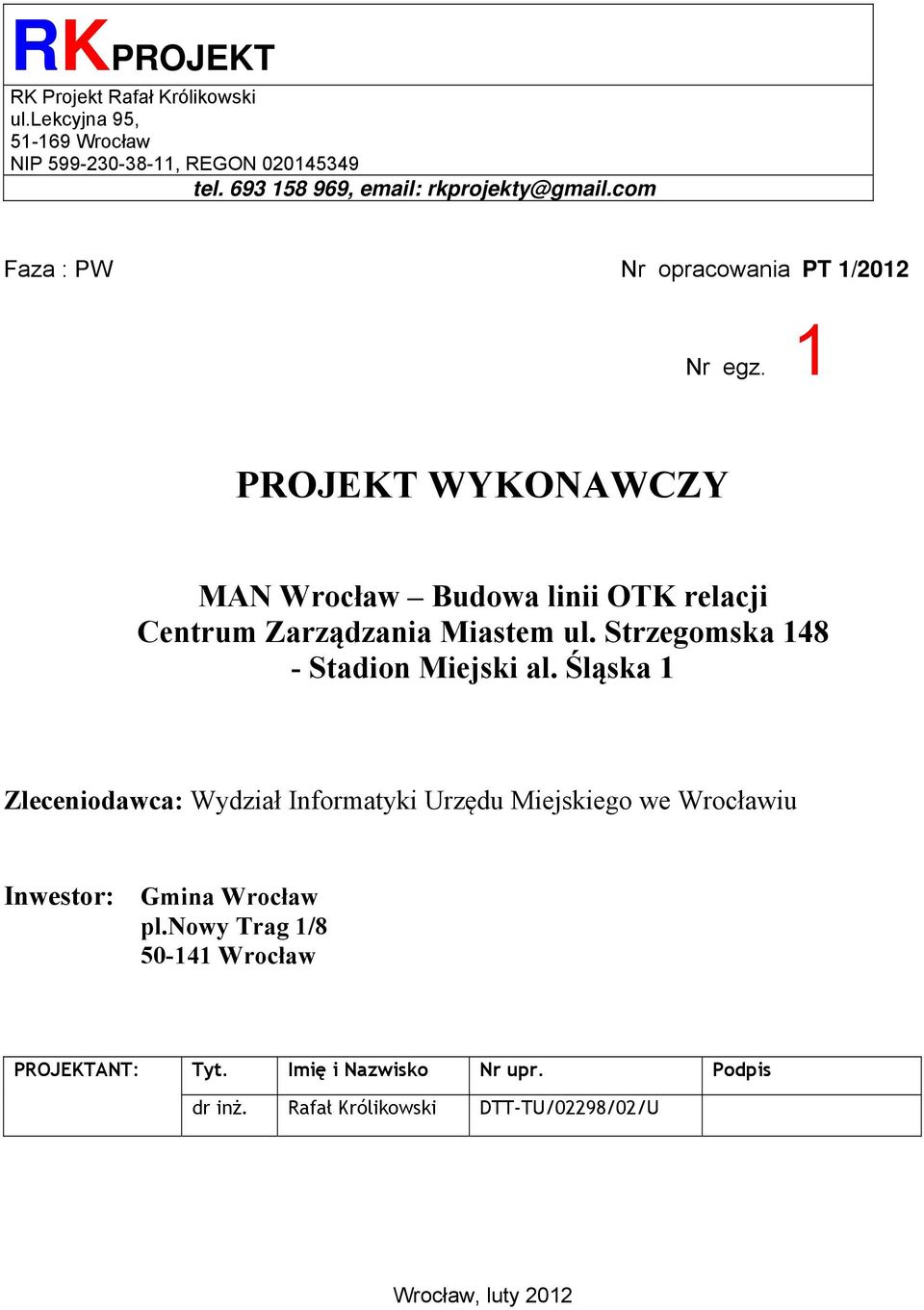

1 RKPROJEKT RK Projekt Rafał Królikowski ul.lekcyjna 95, Wrocław NIP , REGON tel , Faza : PW Nr opracowania PT 1/2012 Nr egz. 1 PROJEKT WYKONAWCZY MAN Wrocław Budowa linii OTK relacji Centrum Zarządzania Miastem ul. Strzegomska Stadion Miejski al. Śląska 1 Zleceniodawca: Wydział Informatyki Urzędu Miejskiego we Wrocławiu Inwestor: Gmina Wrocław pl.nowy Trag 1/ Wrocław PROJEKTANT: Tyt. Imię i Nazwisko Nr upr. Podpis dr inż. Rafał Królikowski DTT-TU/02298/02/U Wrocław, luty 2012

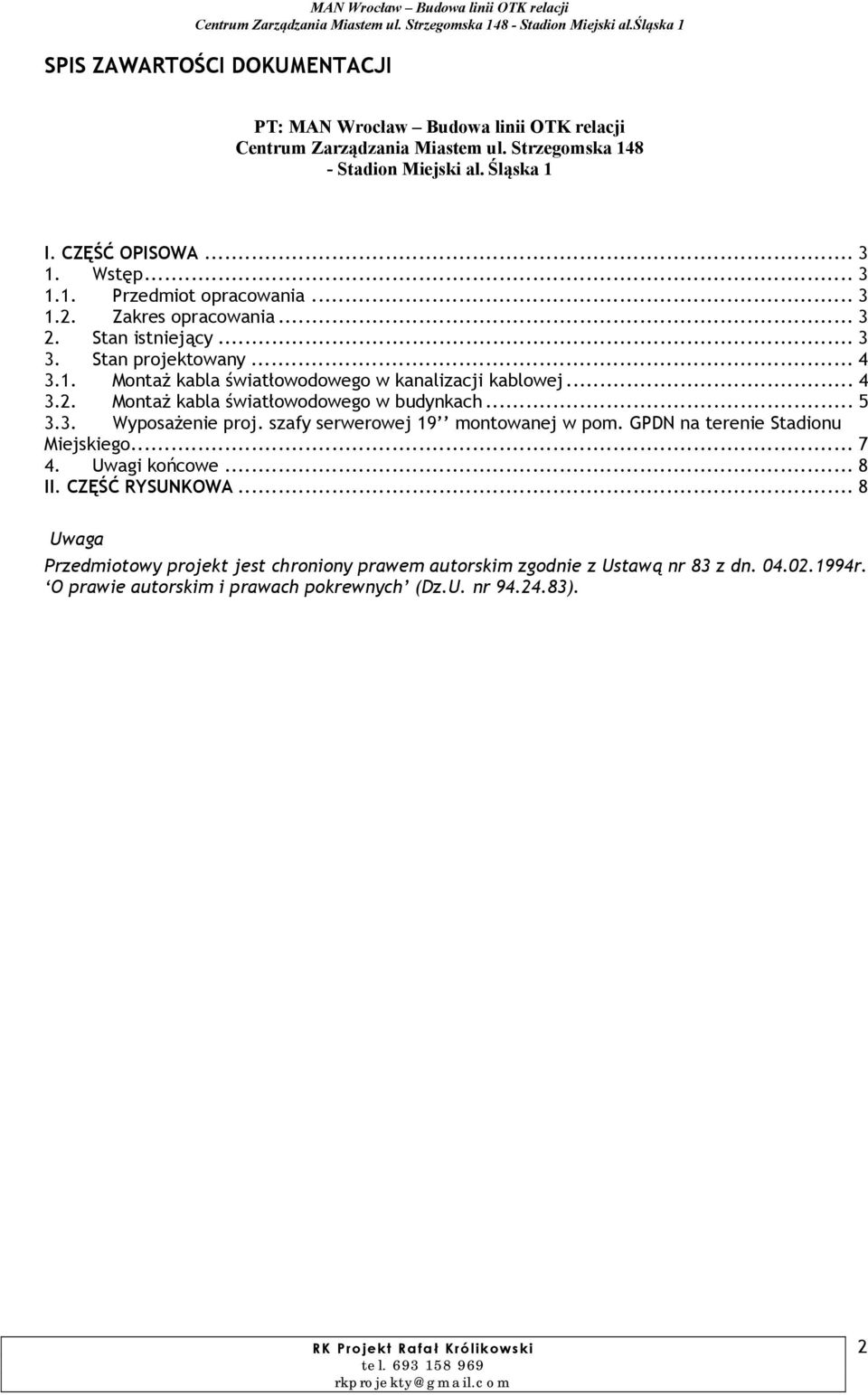

2 MAN Wrocław Budowa linii OTK relacji Centrum Zarządzania Miastem ul. Strzegomska Stadion Miejski al.śląska 1 SPIS ZAWARTOŚCI DOKUMENTACJI PT: MAN Wrocław Budowa linii OTK relacji Centrum Zarządzania Miastem ul. Strzegomska Stadion Miejski al. Śląska 1 I. CZĘŚĆ OPISOWA Wstęp Przedmiot opracowania Zakres opracowania Stan istniejący Stan projektowany Montaż kabla światłowodowego w kanalizacji kablowej Montaż kabla światłowodowego w budynkach Wyposażenie proj. szafy serwerowej 19 montowanej w pom. GPDN na terenie Stadionu Miejskiego Uwagi końcowe... 8 II. CZĘŚĆ RYSUNKOWA... 8 Uwaga Przedmiotowy projekt jest chroniony prawem autorskim zgodnie z Ustawą nr 83 z dn r. O prawie autorskim i prawach pokrewnych (Dz.U. nr ). RK Projekt Rafał Królikowski tel rkprojekty@gmail.com 2

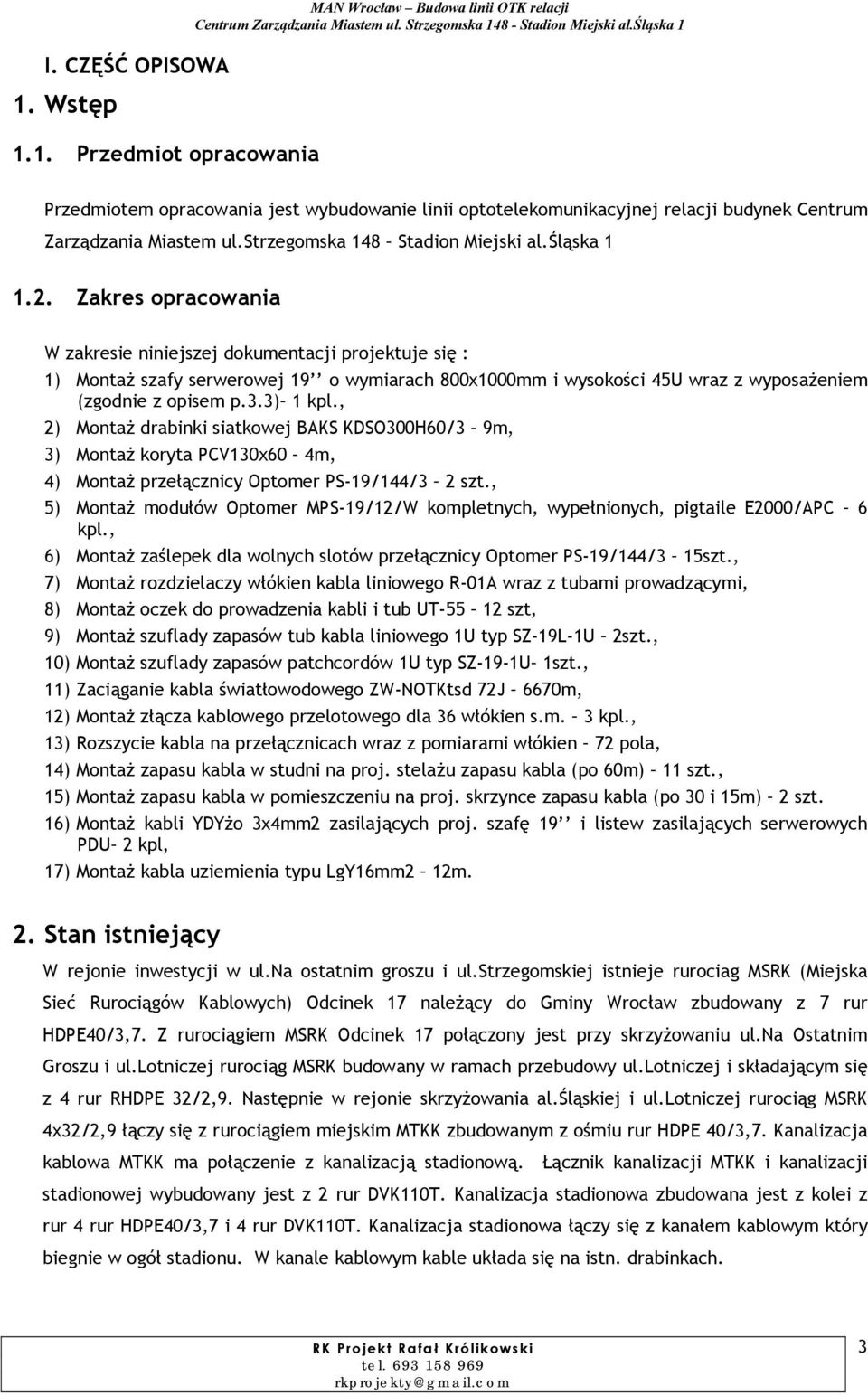

3 I. CZĘŚĆ OPISOWA 1. Wstęp 1.1. Przedmiot opracowania MAN Wrocław Budowa linii OTK relacji Centrum Zarządzania Miastem ul. Strzegomska Stadion Miejski al.śląska 1 Przedmiotem opracowania jest wybudowanie linii optotelekomunikacyjnej relacji budynek Centrum Zarządzania Miastem ul.strzegomska 148 Stadion Miejski al.śląska Zakres opracowania W zakresie niniejszej dokumentacji projektuje się : 1) Montaż szafy serwerowej 19 o wymiarach 800x1000mm i wysokości 45U wraz z wyposażeniem (zgodnie z opisem p.3.3) 1 kpl., 2) Montaż drabinki siatkowej BAKS KDSO300H60/3 9m, 3) Montaż koryta PCV130x60 4m, 4) Montaż przełącznicy Optomer PS-19/144/3 2 szt., 5) Montaż modułów Optomer MPS-19/12/W kompletnych, wypełnionych, pigtaile E2000/APC 6 kpl., 6) Montaż zaślepek dla wolnych slotów przełącznicy Optomer PS-19/144/3 15szt., 7) Montaż rozdzielaczy włókien kabla liniowego R-01A wraz z tubami prowadzącymi, 8) Montaż oczek do prowadzenia kabli i tub UT szt, 9) Montaż szuflady zapasów tub kabla liniowego 1U typ SZ-19L-1U 2szt., 10) Montaż szuflady zapasów patchcordów 1U typ SZ-19-1U 1szt., 11) Zaciąganie kabla światłowodowego ZW-NOTKtsd 72J 6670m, 12) Montaż złącza kablowego przelotowego dla 36 włókien s.m. 3 kpl., 13) Rozszycie kabla na przełącznicach wraz z pomiarami włókien 72 pola, 14) Montaż zapasu kabla w studni na proj. stelażu zapasu kabla (po 60m) 11 szt., 15) Montaż zapasu kabla w pomieszczeniu na proj. skrzynce zapasu kabla (po 30 i 15m) 2 szt. 16) Montaż kabli YDYżo 3x4mm2 zasilających proj. szafę 19 i listew zasilających serwerowych PDU 2 kpl, 17) Montaż kabla uziemienia typu LgY16mm2 12m. 2. Stan istniejący W rejonie inwestycji w ul.na ostatnim groszu i ul.strzegomskiej istnieje rurociag MSRK (Miejska Sieć Rurociągów Kablowych) Odcinek 17 należący do Gminy Wrocław zbudowany z 7 rur HDPE40/3,7. Z rurociągiem MSRK Odcinek 17 połączony jest przy skrzyżowaniu ul.na Ostatnim Groszu i ul.lotniczej rurociąg MSRK budowany w ramach przebudowy ul.lotniczej i składającym się z 4 rur RHDPE 32/2,9. Następnie w rejonie skrzyżowania al.śląskiej i ul.lotniczej rurociąg MSRK 4x32/2,9 łączy się z rurociągiem miejskim MTKK zbudowanym z ośmiu rur HDPE 40/3,7. Kanalizacja kablowa MTKK ma połączenie z kanalizacją stadionową. Łącznik kanalizacji MTKK i kanalizacji stadionowej wybudowany jest z 2 rur DVK110T. Kanalizacja stadionowa zbudowana jest z kolei z rur 4 rur HDPE40/3,7 i 4 rur DVK110T. Kanalizacja stadionowa łączy się z kanałem kablowym który biegnie w ogół stadionu. W kanale kablowym kable układa się na istn. drabinkach. RK Projekt Rafał Królikowski tel rkprojekty@gmail.com 3

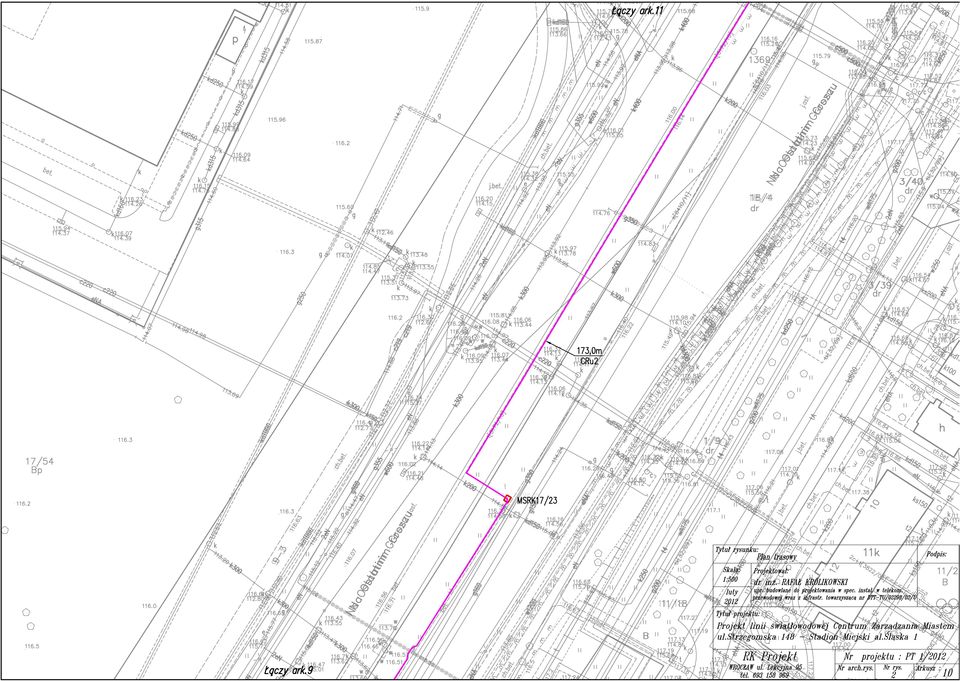

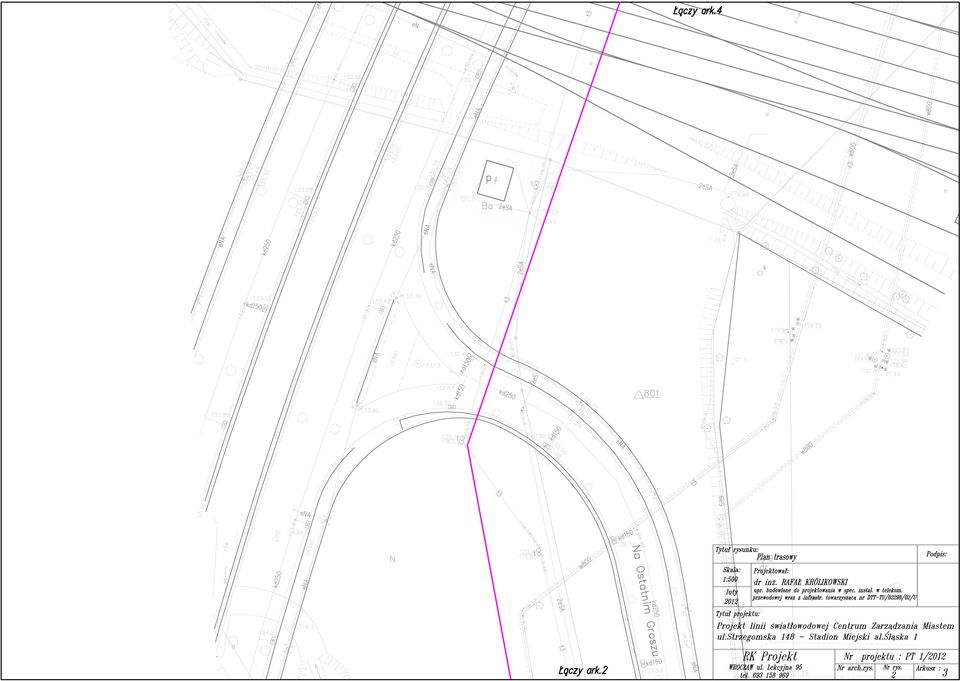

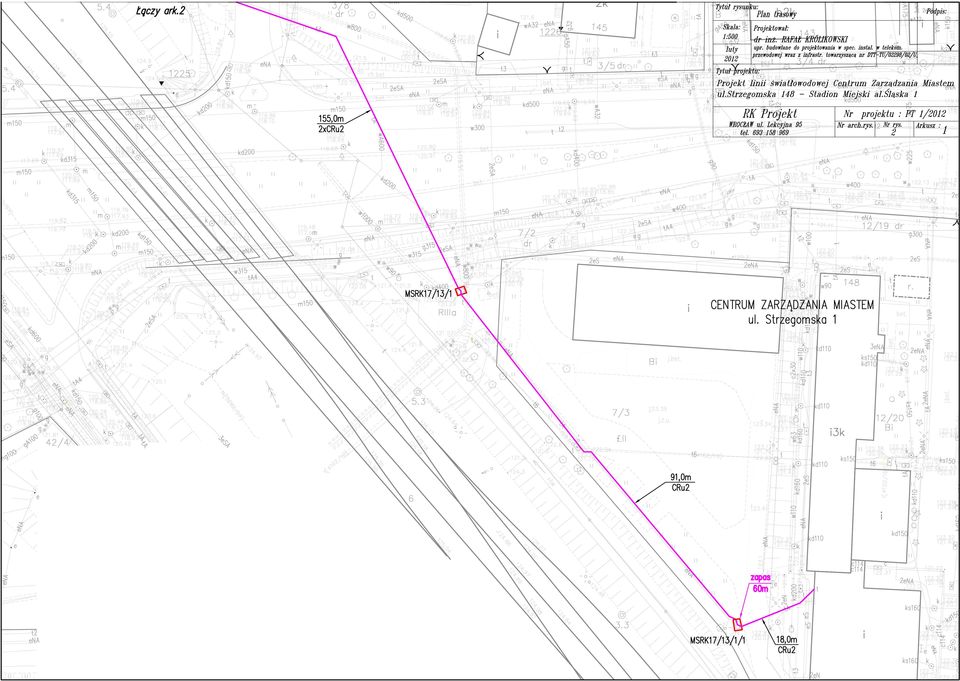

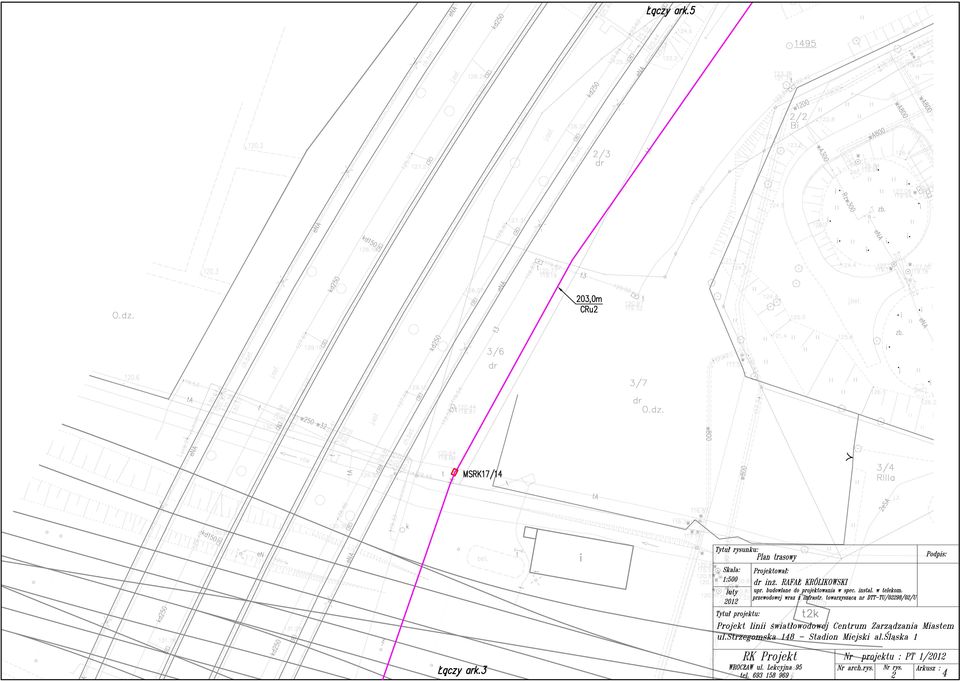

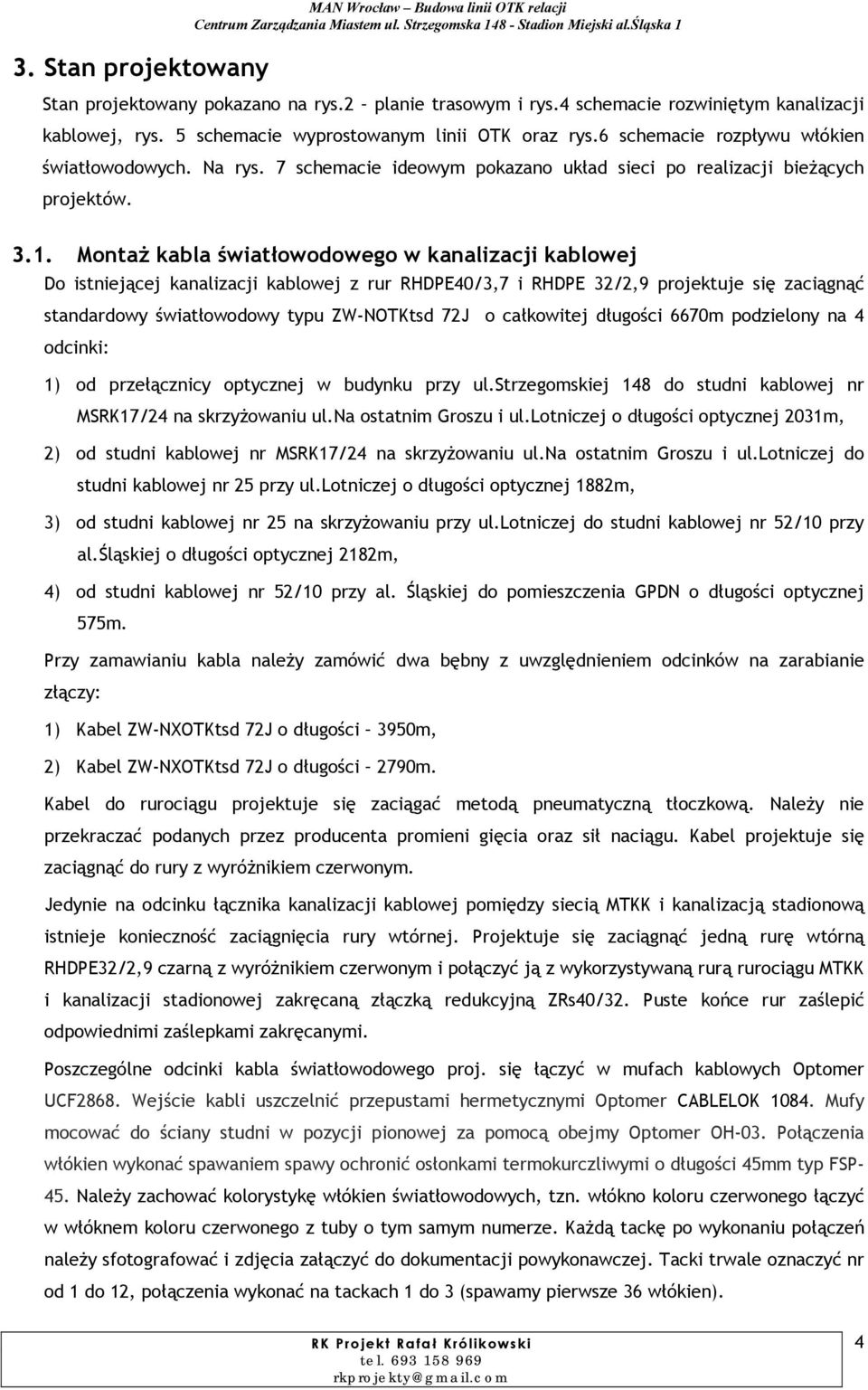

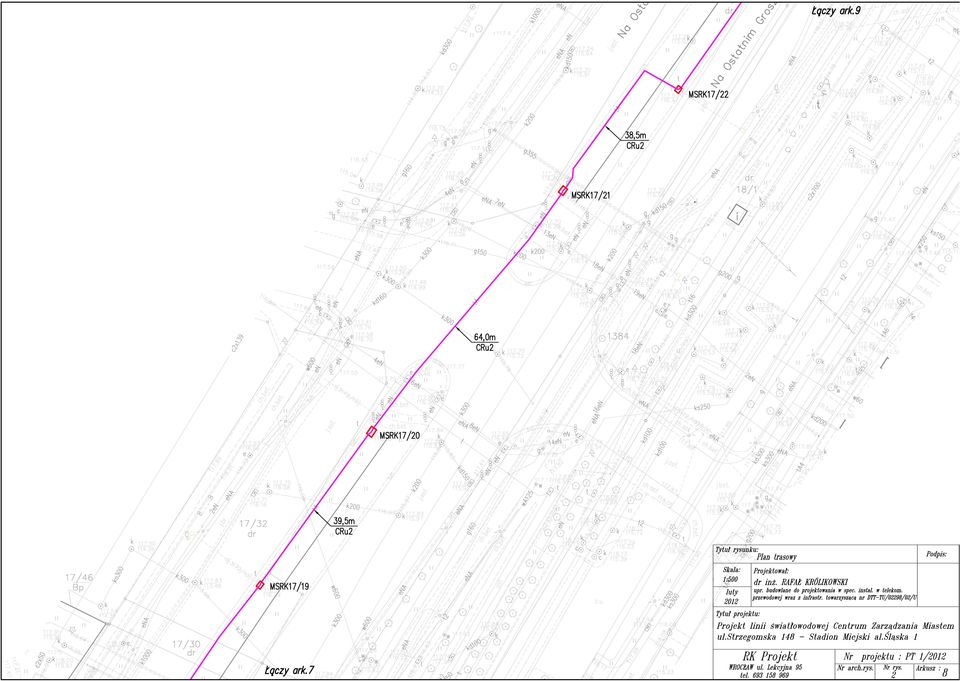

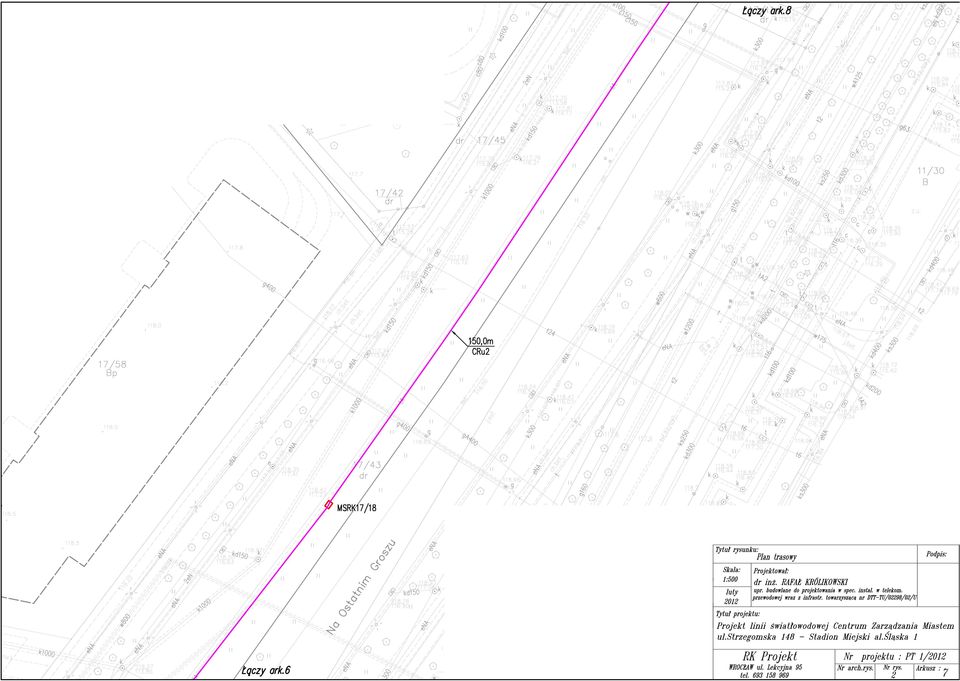

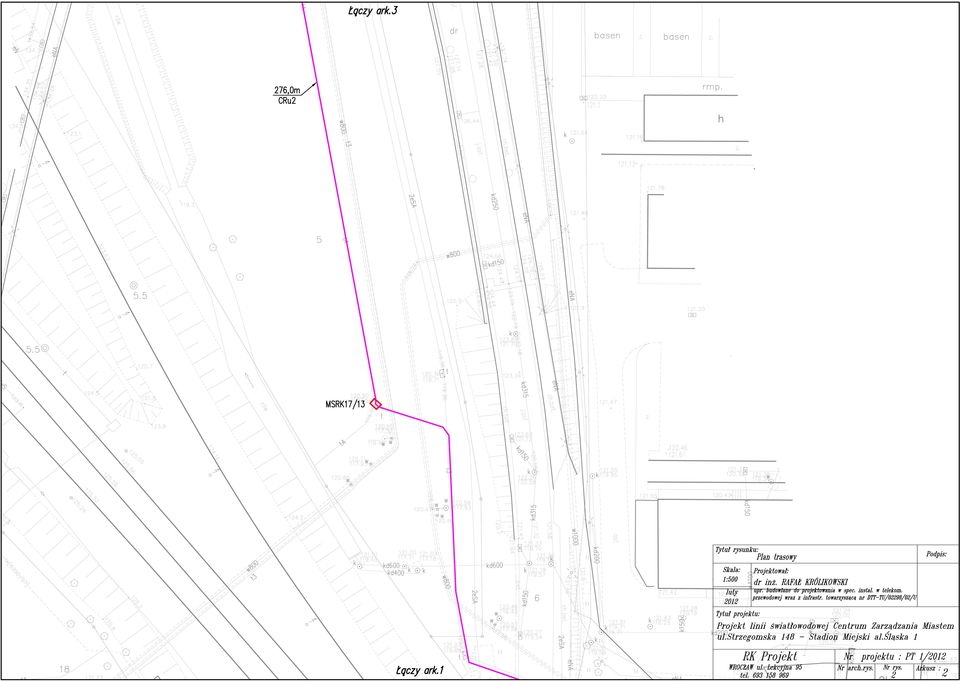

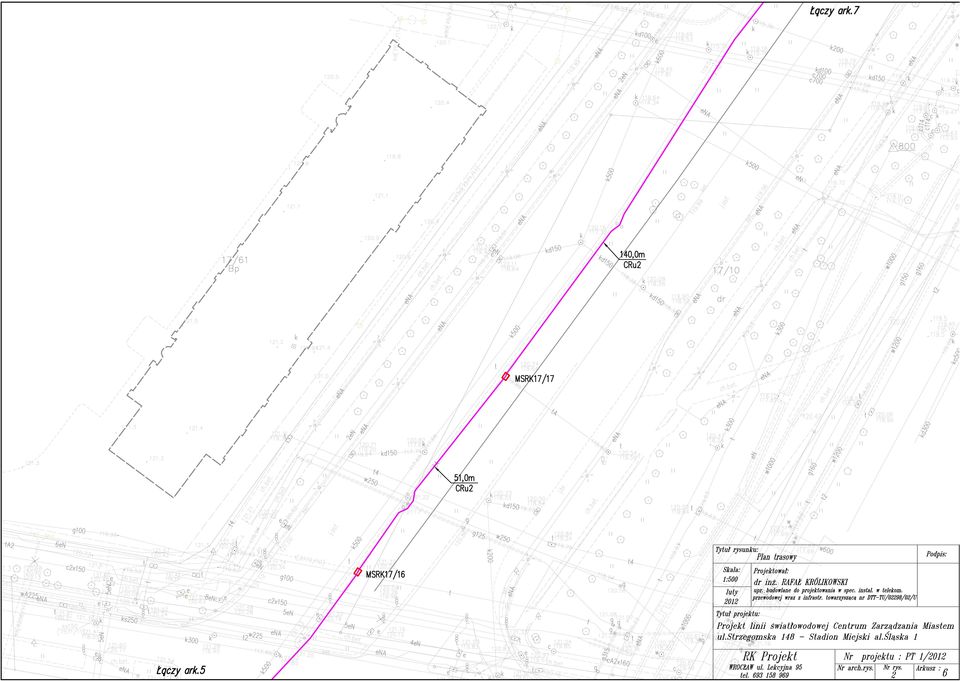

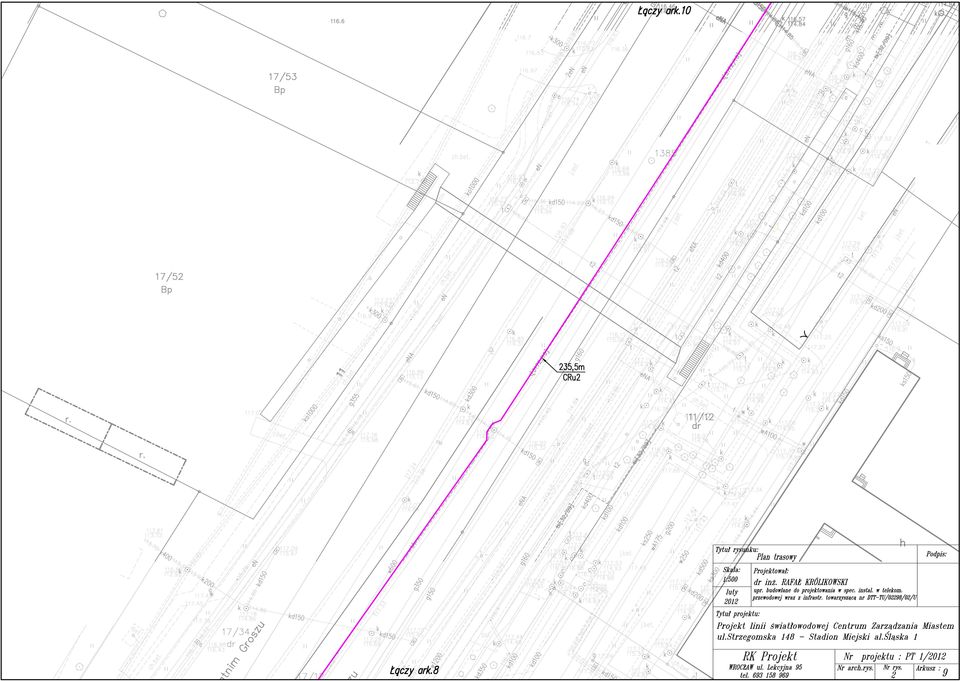

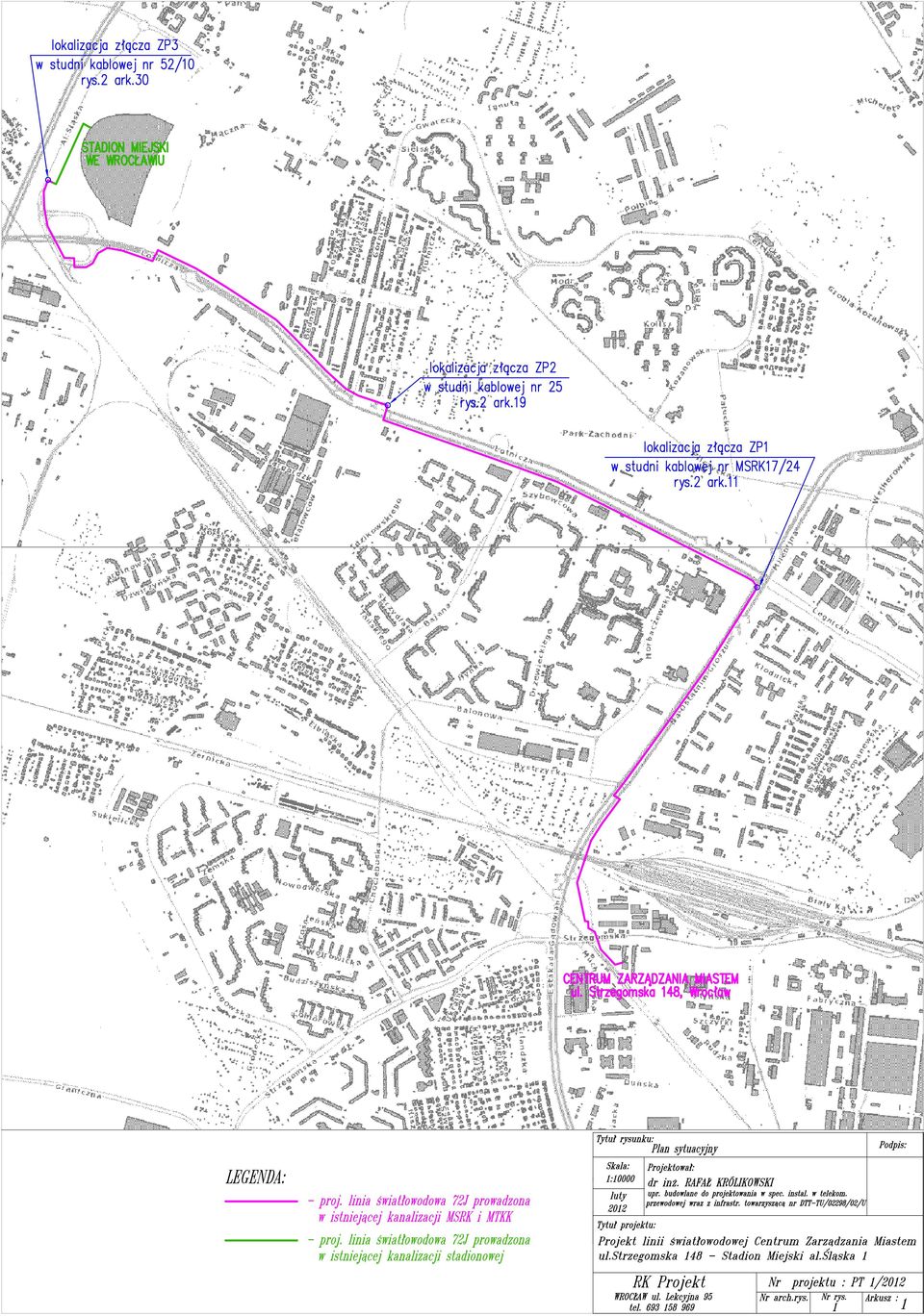

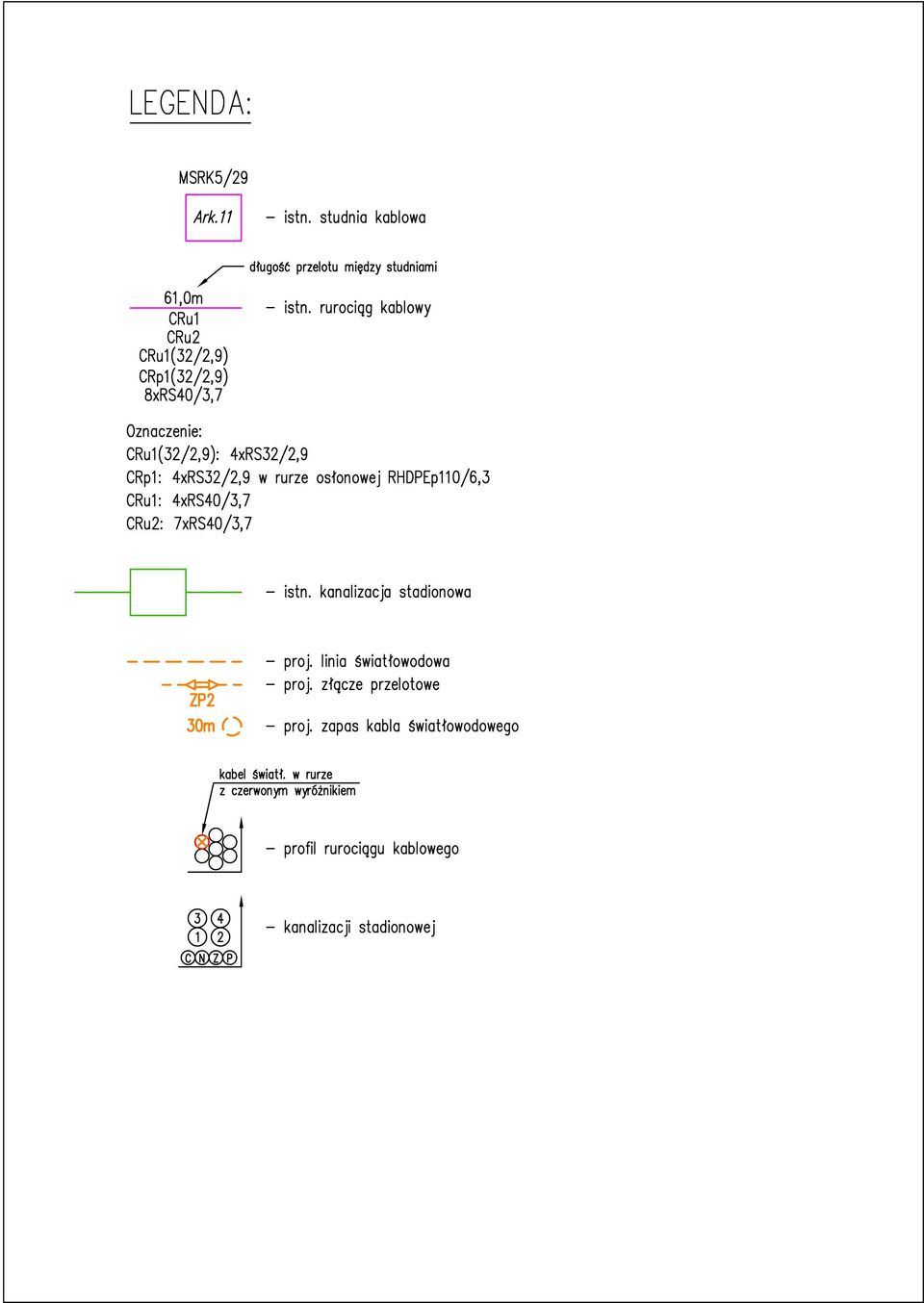

4 3. Stan projektowany MAN Wrocław Budowa linii OTK relacji Centrum Zarządzania Miastem ul. Strzegomska Stadion Miejski al.śląska 1 Stan projektowany pokazano na rys.2 planie trasowym i rys.4 schemacie rozwiniętym kanalizacji kablowej, rys. 5 schemacie wyprostowanym linii OTK oraz rys.6 schemacie rozpływu włókien światłowodowych. Na rys. 7 schemacie ideowym pokazano układ sieci po realizacji bieżących projektów Montaż kabla światłowodowego w kanalizacji kablowej Do istniejącej kanalizacji kablowej z rur RHDPE40/3,7 i RHDPE 32/2,9 projektuje się zaciągnąć standardowy światłowodowy typu ZW-NOTKtsd 72J o całkowitej długości 6670m podzielony na 4 odcinki: 1) od przełącznicy optycznej w budynku przy ul.strzegomskiej 148 do studni kablowej nr MSRK17/24 na skrzyżowaniu ul.na ostatnim Groszu i ul.lotniczej o długości optycznej 2031m, 2) od studni kablowej nr MSRK17/24 na skrzyżowaniu ul.na ostatnim Groszu i ul.lotniczej do studni kablowej nr 25 przy ul.lotniczej o długości optycznej 1882m, 3) od studni kablowej nr 25 na skrzyżowaniu przy ul.lotniczej do studni kablowej nr 52/10 przy al.śląskiej o długości optycznej 2182m, 4) od studni kablowej nr 52/10 przy al. Śląskiej do pomieszczenia GPDN o długości optycznej 575m. Przy zamawianiu kabla należy zamówić dwa bębny z uwzględnieniem odcinków na zarabianie złączy: 1) Kabel ZW-NXOTKtsd 72J o długości 3950m, 2) Kabel ZW-NXOTKtsd 72J o długości 2790m. Kabel do rurociągu projektuje się zaciągać metodą pneumatyczną tłoczkową. Należy nie przekraczać podanych przez producenta promieni gięcia oraz sił naciągu. Kabel projektuje się zaciągnąć do rury z wyróżnikiem czerwonym. Jedynie na odcinku łącznika kanalizacji kablowej pomiędzy siecią MTKK i kanalizacją stadionową istnieje konieczność zaciągnięcia rury wtórnej. Projektuje się zaciągnąć jedną rurę wtórną RHDPE32/2,9 czarną z wyróżnikiem czerwonym i połączyć ją z wykorzystywaną rurą rurociągu MTKK i kanalizacji stadionowej zakręcaną złączką redukcyjną ZRs40/32. Puste końce rur zaślepić odpowiednimi zaślepkami zakręcanymi. Poszczególne odcinki kabla światłowodowego proj. się łączyć w mufach kablowych Optomer UCF2868. Wejście kabli uszczelnić przepustami hermetycznymi Optomer CABLELOK Mufy mocować do ściany studni w pozycji pionowej za pomocą obejmy Optomer OH-03. Połączenia włókien wykonać spawaniem spawy ochronić osłonkami termokurczliwymi o długości 45mm typ FSP- 45. Należy zachować kolorystykę włókien światłowodowych, tzn. włókno koloru czerwonego łączyć w włóknem koloru czerwonego z tuby o tym samym numerze. Każdą tackę po wykonaniu połączeń należy sfotografować i zdjęcia załączyć do dokumentacji powykonawczej. Tacki trwale oznaczyć nr od 1 do 12, połączenia wykonać na tackach 1 do 3 (spawamy pierwsze 36 włókien). RK Projekt Rafał Królikowski tel rkprojekty@gmail.com 4

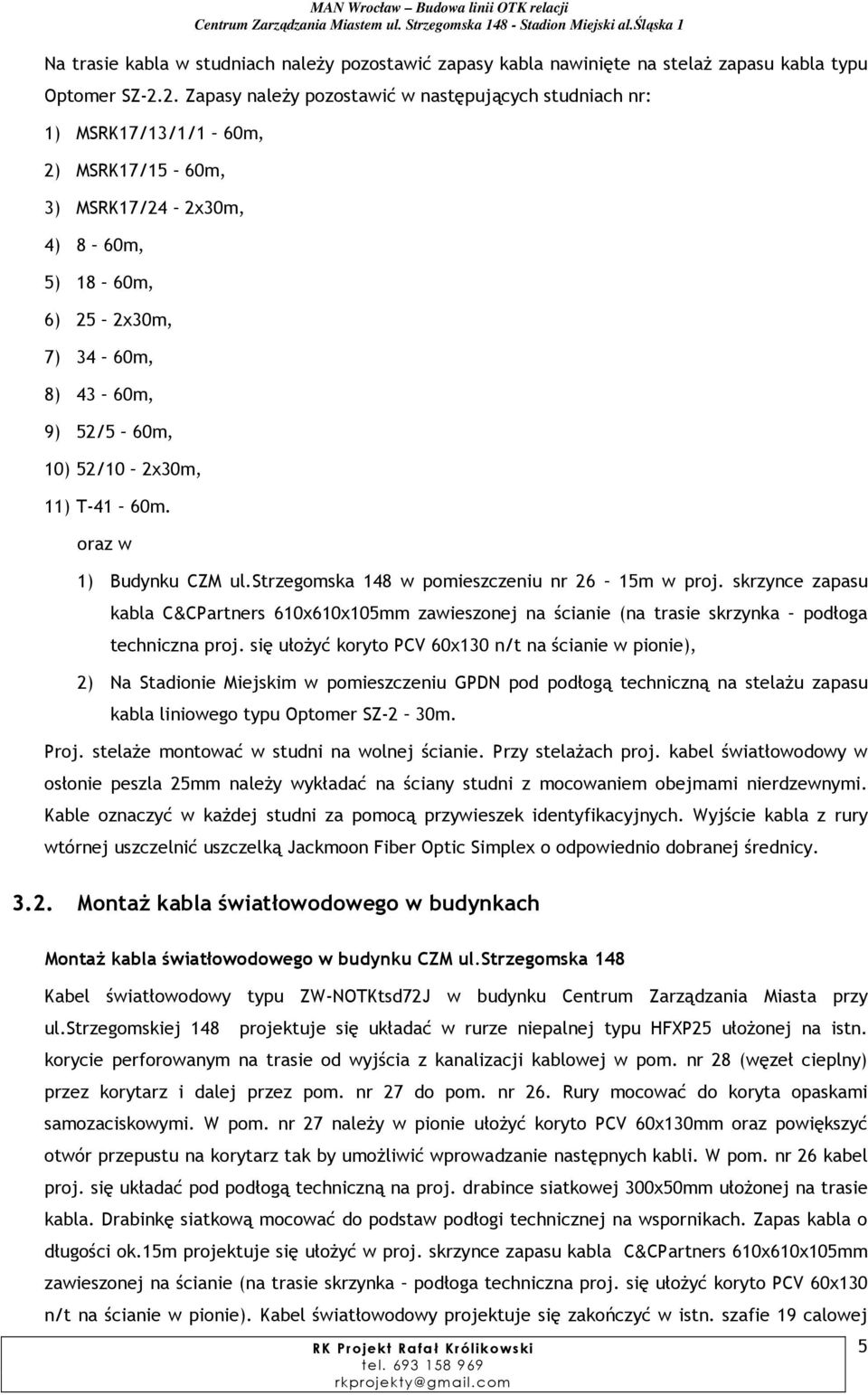

5 MAN Wrocław Budowa linii OTK relacji Centrum Zarządzania Miastem ul. Strzegomska Stadion Miejski al.śląska 1 Na trasie kabla w studniach należy pozostawić zapasy kabla nawinięte na stelaż zapasu kabla typu Optomer SZ-2.2. Zapasy należy pozostawić w następujących studniach nr: 1) MSRK17/13/1/1 60m, 2) MSRK17/15 60m, 3) MSRK17/24 2x30m, 4) 8 60m, 5) 18 60m, 6) 25 2x30m, 7) 34 60m, 8) 43 60m, 9) 52/5 60m, 10) 52/10 2x30m, 11) T-41 60m. oraz w 1) Budynku CZM ul.strzegomska 148 w pomieszczeniu nr 26 15m w proj. skrzynce zapasu kabla C&CPartners 610x610x105mm zawieszonej na ścianie (na trasie skrzynka podłoga techniczna proj. się ułożyć koryto PCV 60x130 n/t na ścianie w pionie), 2) Na Stadionie Miejskim w pomieszczeniu GPDN pod podłogą techniczną na stelażu zapasu kabla liniowego typu Optomer SZ-2 30m. Proj. stelaże montować w studni na wolnej ścianie. Przy stelażach proj. kabel światłowodowy w osłonie peszla 25mm należy wykładać na ściany studni z mocowaniem obejmami nierdzewnymi. Kable oznaczyć w każdej studni za pomocą przywieszek identyfikacyjnych. Wyjście kabla z rury wtórnej uszczelnić uszczelką Jackmoon Fiber Optic Simplex o odpowiednio dobranej średnicy Montaż kabla światłowodowego w budynkach Montaż kabla światłowodowego w budynku CZM ul.strzegomska 148 Kabel światłowodowy typu ZW-NOTKtsd72J w budynku Centrum Zarządzania Miasta przy ul.strzegomskiej 148 projektuje się układać w rurze niepalnej typu HFXP25 ułożonej na istn. korycie perforowanym na trasie od wyjścia z kanalizacji kablowej w pom. nr 28 (węzeł cieplny) przez korytarz i dalej przez pom. nr 27 do pom. nr 26. Rury mocować do koryta opaskami samozaciskowymi. W pom. nr 27 należy w pionie ułożyć koryto PCV 60x130mm oraz powiększyć otwór przepustu na korytarz tak by umożliwić wprowadzanie następnych kabli. W pom. nr 26 kabel proj. się układać pod podłogą techniczną na proj. drabince siatkowej 300x50mm ułożonej na trasie kabla. Drabinkę siatkową mocować do podstaw podłogi technicznej na wspornikach. Zapas kabla o długości ok.15m projektuje się ułożyć w proj. skrzynce zapasu kabla C&CPartners 610x610x105mm zawieszonej na ścianie (na trasie skrzynka podłoga techniczna proj. się ułożyć koryto PCV 60x130 n/t na ścianie w pionie). Kabel światłowodowy projektuje się zakończyć w istn. szafie 19 calowej RK Projekt Rafał Królikowski tel rkprojekty@gmail.com 5

6 MAN Wrocław Budowa linii OTK relacji Centrum Zarządzania Miastem ul. Strzegomska Stadion Miejski al.śląska 1 na proj. przełącznicy panelowej 19 Optomer PS-19/144-3U (pozycja 14-16U licząc od góry). Przełącznicę wyposażyć w 3 moduły MPS-19/12/W z zakończeniami E-2000/APC, puste sloty zasłonić zaślepkami PZ-3U-7. Pod przełącznicą proj. się zamontować szufladę zapasów tub kabla liniowego typu Optomer SZ-19L-1U. Połączenia włókien wykonać spawaniem. Przełącznicę oznaczyć zgodnie z wymaganiami Wydziału Informatyki Urzędu Miejskiego we Wrocławiu. Istniejącą szafę wyposażyć w dodatkowe oczka (6 szt.) prowadzące tuby kabla liniowego mocowane do stelaża tylnego szafy oraz rozdzielacz tub kabla liniowego. Wyjście kabla z kanalizacji kablowej uszczelnić uszczelką gumową Jackmoon Fiber Optic Simplex do rury 40/3,7 i kabla 11,5mm. Przepusty kablowe dla stref pożarowych należy uszczelnić masą elastyczną ogniotrwałą HILTI CP 611 A. Montaż kabla światłowodowego na terenie Stadionu Miejskiego al.śląska 1 Kabel światłowodowy typu ZW-NOTKtsd72J na terenie Stadionu Miejskiego al. Śląska 1 projektuje się układać w rurze niepalnej typu HFXP25 ułożonej w kanale kablowym na istn. drabince kablowej na trasie od wyjścia z kanalizacji kablowej do pomieszczenia GPDN zgodnie z rys.2 ark.32. Trasa biegnie na poziomie zero stadionu. W pomieszczeniu GPDN kabel światłowodowy w osłonie rurki HFXP25 proj. się układać pod podłogą techniczną na istn. drabince siatkowej. Zapas kabla o długości ok.30m projektuje się ułożyć w proj. stelażu zapasu kabla liniowego typu Optomer SZ-2. Stelaż umieścić pod podłogą techniczną pod proj. szafą serwerową 19. Kabel światłowodowy 72J projektuje się zakończyć w proj. szafie 19 calowej 800x1000mm 45U na proj. przełącznicy panelowej 19 Optomer PS-19/144-3U (pozycja 1-3U licząc od góry). Przełącznicę wyposażyć w 3 moduły MPS-19/12/W z zakończeniami E-2000/APC, pozostałe puste sloty zasłonić zaślepkami PZ- 3U-7. Pod przełącznicą proj. się zamontować szufladę zapasów tub kabla liniowego typu Optomer SZ-19L-1U a niżej szufladę zapasu patchcordów 1U. W szafie zamontować komplet elementów do rozszycia i prowadzenia włókien i tub kabla liniowego (LRK, R-01A, UT-55) Połączenia włókien wykonać spawaniem. Przełącznicę oznaczyć zgodnie z wymaganiami Wydziału Informatyki Urzędu Miejskiego we Wrocławiu. Wyjście kabla z kanalizacji kablowej uszczelnić uszczelką gumową Jackmoon Fiber Optic Simplex do rury 40/3,7 i kabla 11,5mm. Przepusty kablowe dla stref pożarowych należy uszczelnić masą elastyczną ogniotrwałą HILTI CP 611 A. Oznaczenia kabla światłowodowego Do oznaczania kabla światłowodowego w każdej studni należy stosować trwałe przywieszki identyfikacyjne zgodne z następującym wzorem: a) Wzór przewieszki identyfikacyjnej dla kabli światłowodowych wymiary (80-100mmx40mm): RK Projekt Rafał Królikowski tel rkprojekty@gmail.com 6

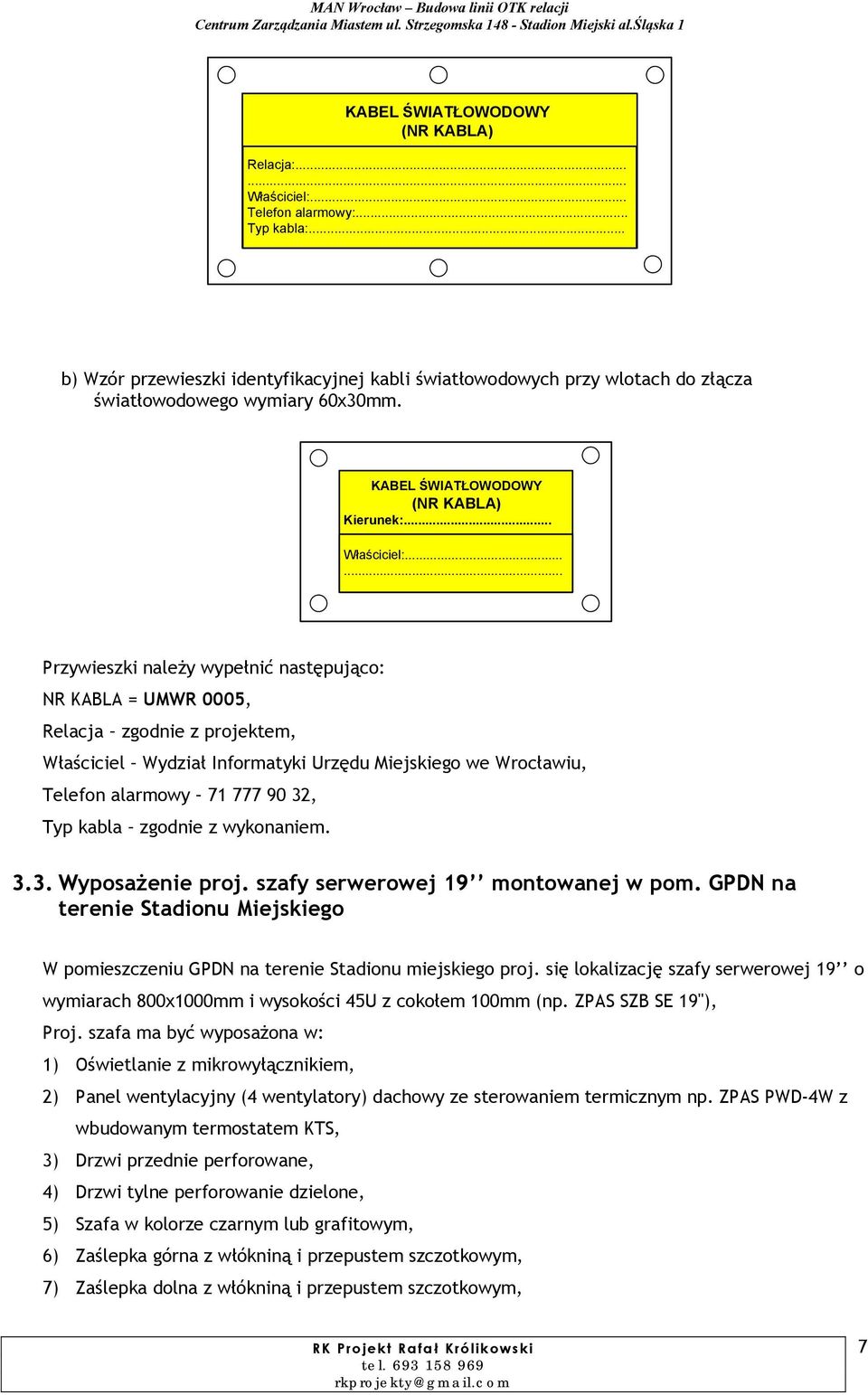

7 MAN Wrocław Budowa linii OTK relacji Centrum Zarządzania Miastem ul. Strzegomska Stadion Miejski al.śląska 1 KABEL ŚWIATŁOWODOWY (NR KABLA) Relacja: Właściciel:... Telefon alarmowy:... Typ kabla:... b) Wzór przewieszki identyfikacyjnej kabli światłowodowych przy wlotach do złącza światłowodowego wymiary 60x30mm. KABEL ŚWIATŁOWODOWY (NR KABLA) Kierunek:... Właściciel: Przywieszki należy wypełnić następująco: NR KABLA = UMWR 0005, Relacja zgodnie z projektem, Właściciel Wydział Informatyki Urzędu Miejskiego we Wrocławiu, Telefon alarmowy , Typ kabla zgodnie z wykonaniem Wyposażenie proj. szafy serwerowej 19 montowanej w pom. GPDN na terenie Stadionu Miejskiego W pomieszczeniu GPDN na terenie Stadionu miejskiego proj. się lokalizację szafy serwerowej 19 o wymiarach 800x1000mm i wysokości 45U z cokołem 100mm (np. ZPAS SZB SE 19"), Proj. szafa ma być wyposażona w: 1) Oświetlanie z mikrowyłącznikiem, 2) Panel wentylacyjny (4 wentylatory) dachowy ze sterowaniem termicznym np. ZPAS PWD-4W z wbudowanym termostatem KTS, 3) Drzwi przednie perforowane, 4) Drzwi tylne perforowanie dzielone, 5) Szafa w kolorze czarnym lub grafitowym, 6) Zaślepka górna z włókniną i przepustem szczotkowym, 7) Zaślepka dolna z włókniną i przepustem szczotkowym, RK Projekt Rafał Królikowski tel rkprojekty@gmail.com 7

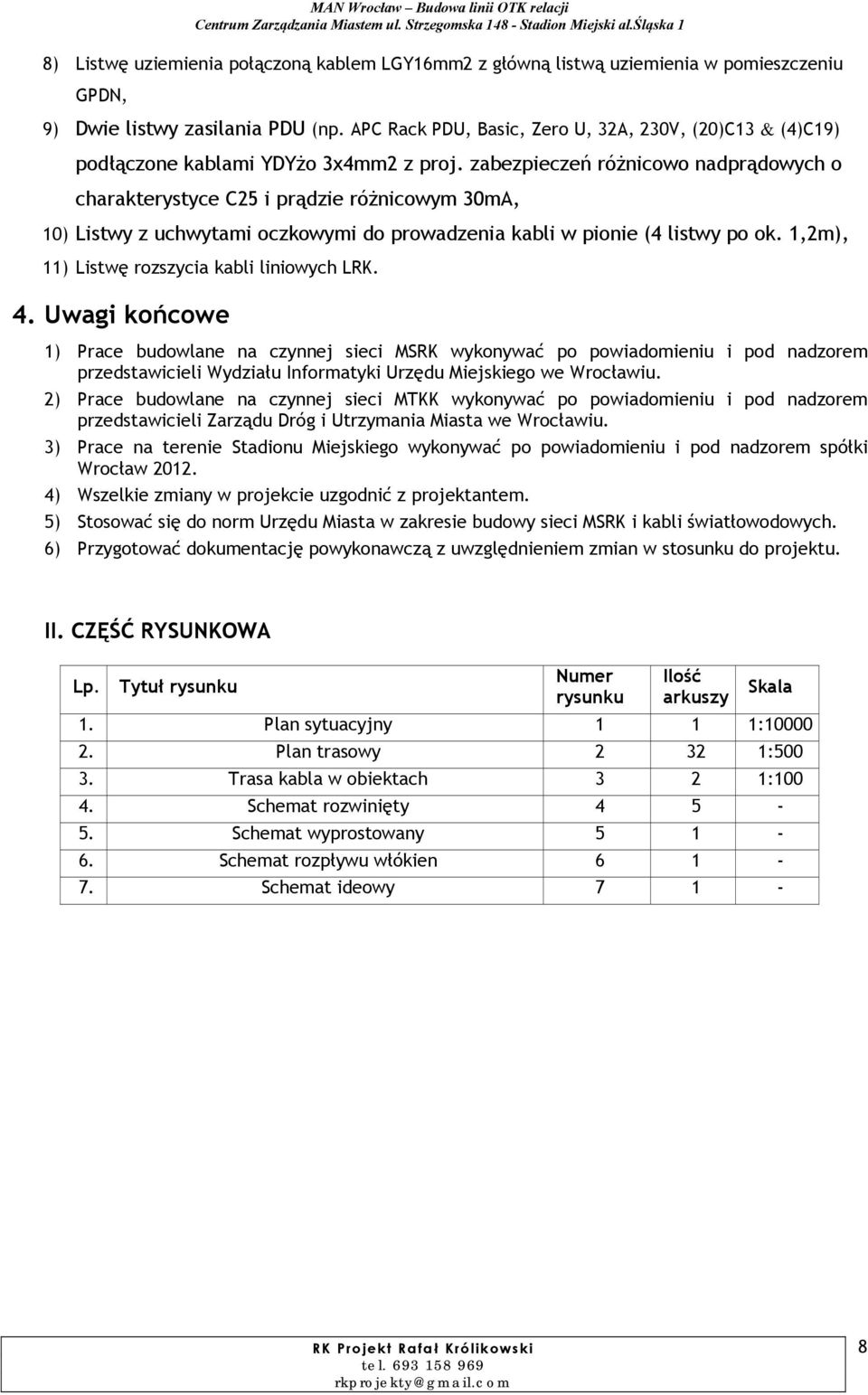

8 MAN Wrocław Budowa linii OTK relacji Centrum Zarządzania Miastem ul. Strzegomska Stadion Miejski al.śląska 1 8) Listwę uziemienia połączoną kablem LGY16mm2 z główną listwą uziemienia w pomieszczeniu GPDN, 9) Dwie listwy zasilania PDU (np. APC Rack PDU, Basic, Zero U, 32A, 230V, (20)C13 & (4)C19) podłączone kablami YDYżo 3x4mm2 z proj. zabezpieczeń różnicowo nadprądowych o charakterystyce C25 i prądzie różnicowym 30mA, 10) Listwy z uchwytami oczkowymi do prowadzenia kabli w pionie (4 listwy po ok. 1,2m), 11) Listwę rozszycia kabli liniowych LRK. 4. Uwagi końcowe 1) Prace budowlane na czynnej sieci MSRK wykonywać po powiadomieniu i pod nadzorem przedstawicieli Wydziału Informatyki Urzędu Miejskiego we Wrocławiu. 2) Prace budowlane na czynnej sieci MTKK wykonywać po powiadomieniu i pod nadzorem przedstawicieli Zarządu Dróg i Utrzymania Miasta we Wrocławiu. 3) Prace na terenie Stadionu Miejskiego wykonywać po powiadomieniu i pod nadzorem spółki Wrocław ) Wszelkie zmiany w projekcie uzgodnić z projektantem. 5) Stosować się do norm Urzędu Miasta w zakresie budowy sieci MSRK i kabli światłowodowych. 6) Przygotować dokumentację powykonawczą z uwzględnieniem zmian w stosunku do projektu. II. CZĘŚĆ RYSUNKOWA Lp. Tytuł rysunku Numer rysunku Ilość arkuszy Skala 1. Plan sytuacyjny 1 1 1: Plan trasowy : Trasa kabla w obiektach 3 2 1: Schemat rozwinięty Schemat wyprostowany Schemat rozpływu włókien Schemat ideowy RK Projekt Rafał Królikowski tel rkprojekty@gmail.com 8
