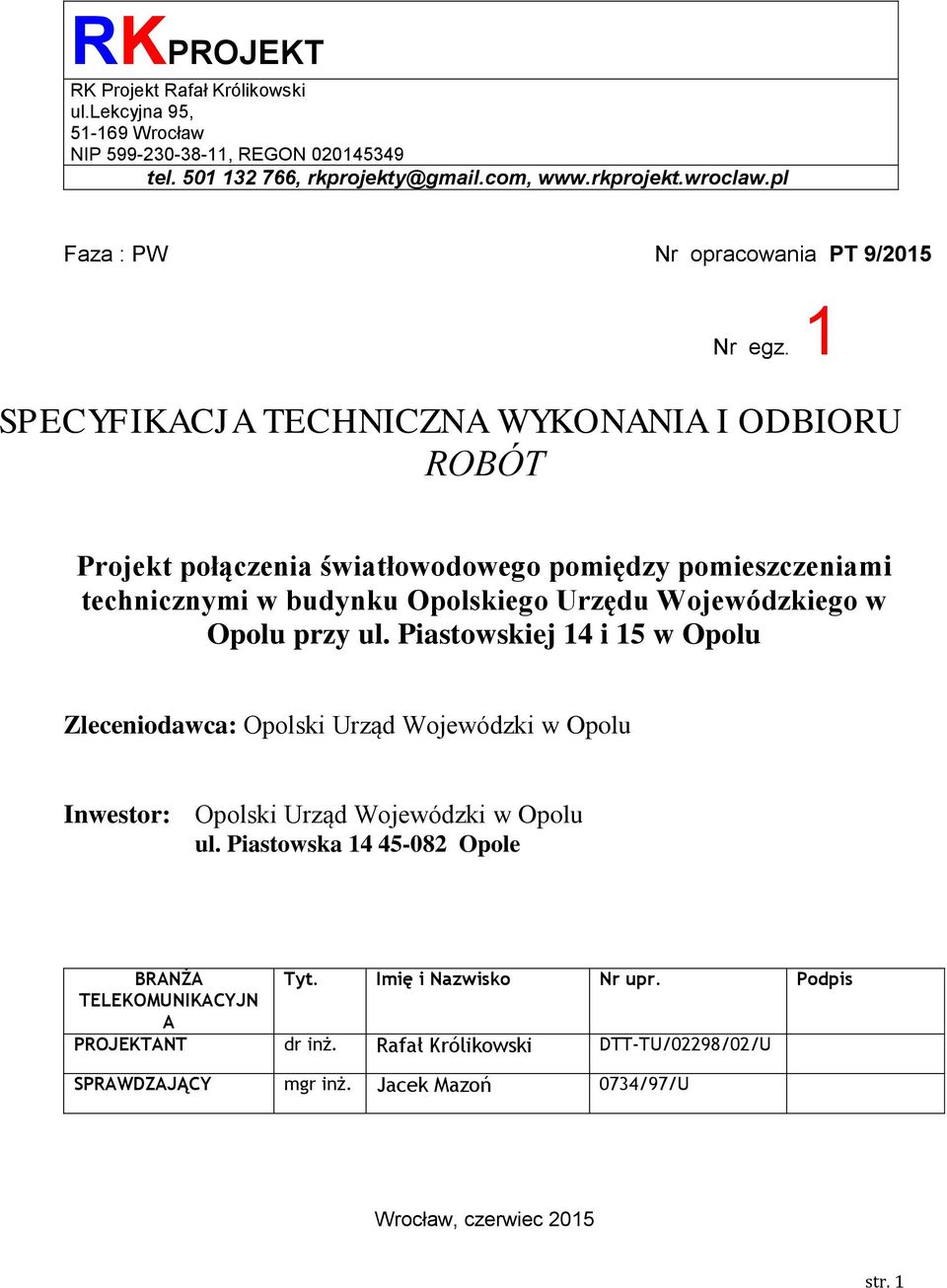

1 RKPROJEKT RK Projekt Rafał Królikowski ul.lekcyjna 95, Wrocław NIP , REGON tel , Faza : PW Nr opracowania PT 9/2015 Nr egz. 1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT Projekt połączenia światłowodowego pomiędzy pomieszczeniami technicznymi w budynku Opolskiego Urzędu Wojewódzkiego w Opolu przy ul. Piastowskiej 14 i 15 w Opolu Zleceniodawca: Opolski Urząd Wojewódzki w Opolu Inwestor: Opolski Urząd Wojewódzki w Opolu ul. Piastowska Opole BRANŻA Tyt. Imię i Nazwisko Nr upr. Podpis TELEKOMUNIKACYJN A PROJEKTANT dr inż. Rafał Królikowski DTT-TU/02298/02/U SPRAWDZAJĄCY mgr inż. Jacek Mazoń 0734/97/U Wrocław, czerwiec 2015 str. 1

2 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT Projekt połączenia światłowodowego między macierzami w budynku Opolskiego Urzędu Wojewódzkiego w Opolu przy ul. Piastowskiej 14 i 15 CPV Układanie kabli CPV Instalowanie infrastruktury okablowania str. 2

3 1. WSTĘP 1.1.Przedmiot ST Przedmiotem niniejszej Specyfikacji technicznej (ST) są wymagania szczegółowe dotyczące wykonania i odbioru robót związanych z budową kabla światłowodowego relacji budynek Opolskiego Urzędu Wojewódzkiego pok.02 - budynek Opolskiego Urzędu Wojewódzkiego pok.050 dla zadania Projekt połączenia światłowodowego między macierzami w budynku Opolskiego Urzędu Wojewódzkiego w Opolu przy ul. Piastowskiej 14 i Zakres stosowania ST Niniejsza specyfikacja techniczna obejmuje budowę połączenia światłowodowego między macierzami dyskowymi w budynku Opolskiego Urzędu Wojewódzkiego w Opolu przy ul. Piastowskiej 14 i 15 znajdującymi się w pok. 02 i 050. Specyfikacja techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Zakres robót objętych ST Ustalenia zawarte w niniejszej ST dotyczą prac tetetechnicznych i obejmują wykonanie następującego zakresu robót: 1) Montaż kabla światłowodowego typu ZW-NOTKtsd24G50 OM3 280m, 2) Montaż zapasów kabla światłowodowego w istniejących skrzyniach zapasu kabla 40m, 3) Montaż przełącznic światłowodowych 1U wyposażonych 12 adapterów i pigtaili typu SC/PC MM duplex i osprzęt dla 24 spawów (wysuw teleskopowy) 2 kpl 4) Montaż koryta siatkowego 200x60mm do sufitu (zawiesia sufitowe) 14m, 5) Montaż koryta PCV 190x50 n/t na ścianie 3m, 6) Montaż przepustu szczotkowego 340x95mm w szafie ODF 1 szt., 7) Dostarczenie patchordów światłowodowych długość 15 m typ SC/PC-LC/PC duplex MM 50/125 OM3-8 szt. 8) Wykonania pomiarów i dokumentacji powykonawczej. 1.4 Określenia podstawowe Użyte w specyfikacjach wymienione poniżej określenia należy rozumieć w każdym przypadku następująco: Dziennik budowy - opatrzony pieczęcią Zamawiającego zeszyt, z ponumerowanymi stronami, służący do notowania wydarzeń zaistniałych w czasie wykonywania zadania budowlanego, rejestrowania dokonywanych odbiorów robót, przekazywania poleceń i innej korespondencji technicznej pomiędzy Inżynierem, Wykonawcą i Projektantem. Inżynier osoba lub instytucja sprawująca nadzór inwestorski przy budowie lub montażu, Kabel optotelekomunikacyjny (OTK) kabel zawierający światłowody do transmisji sygnałów telekomunikacyjnych. Kierownik budowy - osoba wyznaczona przez Wykonawcę, upoważniona do kierowania robotami i do występowania w jego imieniu w sprawach realizacji kontraktu. Linia optotelekomunikacyjna (światłowodowa) linia telekomunikacyjna zbudowana z kabli optotelekomunikacyjnych Materiały - wszelkie tworzywa niezbędne do wykonania robót, zgodne z dokumentacją projektową i specyfikacjami technicznymi, zaakceptowane przez Inżyniera. Odpowiednia zgodność - zgodność wykonywanych robót z dopuszczonymi tolerancjami, a jeśli przedział tolerancji nie został określony - z przeciętnymi tolerancjami, przyjmowanymi zwyczajowo dla danego rodzaju robót budowlanych. Polecenie Inżyniera - wszelkie polecenia przekazane Wykonawcy przez Inżyniera, w formie pisemnej, dotyczące sposobu realizacji robót lub innych spraw związanych z prowadzeniem budowy. Projektant - uprawniona osoba prawna lub fizyczna będąca autorem dokumentacji projektowej Przedmiar robót - wykaz robót z podaniem ich ilości w kolejności technologicznej ich wykonania. Rysunki - część dokumentacji projektowej, która wskazuje lokalizację, charakterystykę i wymiary obiektu będącego przedmiotem robót. Spawarka światłowodowa przyrząd do trwałego łączenia włókien światłowodowych metodą spajania w łuku elektrycznym. Światłowód element transmisyjny kabla optotelekomunikacyjnego w postaci włókna optycznego, złożonego z rdzenia i płaszcza wraz z pokryciami, pozwalający na transmisję fali świetlnej Kanalizacja kablowa - zespół ciągów podziemnych z wbudowanymi studniami, przeznaczony do prowadzenia kabli telekomunikacyjnych. Kanalizacja magistralna - kanalizacja kablowa wielootworowa przeznaczona do kabli linii magistralnych, m/centralowych, m/miastowych, okręgowych i pośrednich. Kanalizacja rozdzielcza - kanalizacja kablowa jedno- lub dwuotworowa przeznaczona do kabli rozdzielczych. Kanalizacja wtórna - kanalizacja z rur polietylenowych umieszczonych wewnątrz otworów kanalizacji pierwotnej. Ciąg kanalizacji - bloki kanalizacji kablowej lub rury ułożone w wykopie jeden za drugim i połączone pojedynczo lub w zestawach pozwalających uzyskać potrzebną liczbę otworów kanalizacji. str. 3

4 Studnia kablowa - pomieszczenie podziemne wbudowane między ciągi kanalizacji kablowej w celu umożliwienia wciągania, montażu i konserwacji kabli. Studnia kablowa magistralna - studnia kablowa wbudowana między ciągi kanalizacji magistralnej. Studnia kablowa rozdzielcza - studnia kablowa wbudowana między ciągi kanalizacji rozdzielczej. Sieć miejscowa - sieć łączy telefonicznych obszaru jednego miasta z urządzeniami liniowymi, łącząca centrale między sobą oraz centrale ze stacjami abonenckimi. Przełącznica światłowodowa (skrzynka lub stojak) - urządzenie umożliwiające przełączanie światłowodów oraz dołączanie do nich kabli stacyjnych, montowane na każdym końcu linii optotelekomunikacyjnej. Linia telekomunikacyjna - linia do przesyłania sygnałów telekomunikacyjnych. Telekomunikacyjne linie kablowe dalekosiężne - linia wybudowana z kabli typu dalekosiężnego (TKD). Telekomunikacyjna linia kablowa miejscowa - linia wybudowana z kabli typu miejscowego (TKM), linie miejscowe dzielimy na : m/centralowe, magistralne, rozdzielcze i m/szafkowe. Linia optotelekomunikacyjna - linia telekomunikacyjna zbudowana z kabli optotelekomunikacyjnych. Kabel optotelekomunikacyjny - kabel OTK zawierający światłowody do transmisji telekomunikacyjnej. Długość trasowa kabli - odległość mierzona między dwoma punktami (złączami) po trasie kabla. Długość elektryczna kabla - rzeczywista długość odcinka kabla zawarta między dwoma punktami (złączami) na kablu, mierzona wzdłuż osi kabla, równa długości trasowej powiększonej o falowanie kabla i zapasy. Długość montażowa kabla - długość elektryczna kabla powiększona o dodatek na wykonanie złączy. Złączka rurowa - element osprzętu służący do szczelnego połączenia rur polietylenowych lub innych, z których budowana jest kanalizacja pierwotna, wtórna lub rurociąg kablowy. Złącze światłowodowe miejsce połączenia światłowodów. Złącze światłowodowe spajane trwałe połączenie światłowodów wykonane metodą spajania w łuku elektrycznym. Złącze kabla światłowodowego miejsce trwałego połączenia odcinków instalacyjnych kabli światłowodowych przy zastosowaniu kompletnej osłony (mufy) złączowej Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z Dokumentacją Projektowa, ST i poleceniami Inżyniera. 2. MATERIAŁY 2.1 Ogólne wymagania dotyczące materiałów Materiały do budowy łączy optotelekomunikacyjnych muszą posiadać atesty wytwórcy stwierdzający zgodność ich wykonania z odpowiednimi normami lub aprobatami technicznymi Materiały do budowy tras kablowych Do budowy tras kablowych należy używać koryt siatkowych ocynkowanych galwanicznie o wytrzymałości 4kg/m wraz z osprzętem do mocowania. Elementy mocujące powinny być montowane z maksymalnym odstępem wynoszącym 1,5m. Koryta PCW układane na ścianach powinny być wykonane z twardego PCW w kolorze białym Kable telekomunikacyjne światłowodowe Do przebudowy linii światłowodowych należy stosować kable światłowodowe tubowe typu ZW-NOTKtsd z włóknami światłowodowymi OM3 zgodnymi z normą PN- EN :2011 o pojemności zgodnej z dokumentacją projektową (24 włókna gradientowe OM3) Przełącznice światłowodowe Do montażu przełącznic ODF należy stosować przełącznice panelowe 19 z wysuwem teleskopowym wyposażone w 12 adapterów i pigtali typu SC/PC MM OM3 duplex, tackę spawów na 24 spawy i przepusty kablowe. Obudowa przełącznicy koloru jasnoszarego RAL Doposażenie szafy ODF Szafę ODF w p.050 doposażyć w przepust szczotkowy 340x95mm koloru jasnoszarego RAL SPRZĘT Wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót, zarówno w miejscu tych robót, jak też przy wykonywaniu czynności pomocniczych oraz w czasie transportu, załadunku i wyładunku materiałów, sprzętu itp. Sprzęt używany przez wykonawcę powinien uzyskać akceptację Inżyniera. Liczba i wydajność sprzętu powinna gwarantować wykonanie robót zgodnie z zasadami określonymi w Dokumentacji Projektowej, ST i wskazaniach Inżyniera w terenie przewidzianym kontraktem. str. 4

5 3.2. Sprzęt do budowy kablowych linii optotelekomunikacyjnych Wykonawca przystępujący do wykonania budowy wewnętrznych linii optotelekomunikacyjnych powinien wykazać się możliwością korzystania z następującego sprzętu: zestaw do pomiaru mocy optycznej, spawarka do włókien światłowodowych z pomiarem jakości spawu, reflektometr optyczny, komplet narzędzi do obróbki włókien optycznych. 3. TRANSPORT Wykonawca jest obowiązany do stosowania jedynie takich środków transportu, które nie wpłyną niekorzystnie na jakość wykonanych robót. Liczba środków transportu powinna gwarantować prowadzenie robót zgodnie z zasadami określonymi w Dokumentacji Projektowej, ST i wskazaniach Inżyniera w terminie przewidzianym kontraktem Transport materiałów i elementów Wykonawca powinien wykazać się możliwością korzystania z następujących środków transportu samochód dostawczy, Przewożone materiały należy zabezpieczyć przed możliwością przesuwania w czasie transportu Transport materiałów i elementów Kable można przewozić dowolnymi środkami transportu przy temperaturze nie niższej niż -10 C na odpowiednich bębnach. Przy załadunku i rozładunku w okresie obniżonych temperatur nie wolno rzucać kablami i należy chronić je przed uderzeniami. Należy zwrócić uwagę, aby kable nie stykały się z ostrymi przedmiotami i przez to nie zostały uszkodzone mechanicznie. 5. WYKONANIE ROBÓT 5.1. Ogólne ustalenia dotyczące wykonania robót Roboty należy wykonać zgodnie z dokumentacją projektowaną normami oraz przepisami budowy bezpieczeństwa i higieny pracy. Zachować następującą kolejność robót przy montażu linii optotelekomunikacyjnych: udrożnić przepusty kablowe przez usunięcie masy uszczelniającej lub zaprawy tynkarskiej, zamontować projektowane koryta kablowe i sprawdzić ciągłość tras kablowych, ułożyć kabel światłowodowy z zachowaniem wymaganych promieni gięcia min.20cm, zapasy kabla światłowodowego ułożyć w istniejących skrzynkach zapasu kabla, zamontować przełącznice optyczne, połączyć kabel światłowodowy z pigtailami w przełącznicach optycznych metodą spawania, przeprowadzić pomiary powykonawcze, opracować dokumentację powykonawczą, wykonać odbiór końcowy przy udziale Inspektora Nadzoru i służb eksploatacyjnych Inwestora Szczegółowy opis wykonania linii OTK Budowa tras kablowych Trasy kablowe projektuje się wykonać zgodnie z rys. T-01 ark.4. W pomieszczeniu 050 projektuje się montaż dodatkowych koryt siatkowych 200x60mm w uzupełnieniu istniejących koryt. Koryta nad szafą OUW4 mocować do sufitu za pomocą zawiesi sufitowych na wysokości h=2,4m licząc od poziomu podłogi. Koryta siatkowe nad pozostałymi szafami projektuje się umieścić na wysokości h=2,2m licząc od poziomu podłogi, montaż w nawiązaniu do istniejących koryt siatkowych. Dodatkowo w pomieszczeniu 050 (PD SVR2) projektuje się montaż na ścianie koryt PCV 190x50mm umożliwiających nawiązanie pomiędzy istniejącymi korytami i projektowanymi korytami siatkowymi na wysokości szafy UPS Montaż kabla światłowodowego Montaż kabla światłowodowego (OTK) projektuje się wykonać zgodnie z Projektem Wykonawczym. Trasa kabla światłowodowego rozpoczyna się w węźle CPD2 sieci informatycznej Opolskiego Urzędu Wojewódzkiego w pokoju 02 na poziomie parteru. Kabel światłowodowy typu ZW-NOTKtsd24G50 projektuje się wyprowadzić z projektowanej przełącznicy światłowodowej 1U zamontowanej w istniejącej szafie CPD2 na pozycji 2U licząc od góry szafy zgodnie z Projektem Wykonawczym. Kabel należy połączyć na tacce spawów projektowanej przełącznicy z pigtalami dupleksowymi typu SC/PC MM (G50). Połączenia włókien światłowodowych wykonać spawaniem. Tłumienie wtrąceniowe spawu nie może przekroczyć wartości 0,1dB. Połączenia włókien wykonać zgodnie z Projektem Wykonawczym. Projektuje się zamontować przełącznicę ODF 19 o wysokości 1U z wysuwem teleskopowym wyposażoną w 12 adapterów i pigtali SC/PC OM3 dupleks i kasetę spawów na 24 połączenia spawane. Kabel OTK należy sprowadzić do piwnicy przez istniejący przepust, po usunięciu masy uszczelniającej. Po sprowadzeniu kabla do piwnicy przepust uszczelnić masą uszczelniającą trwale plastyczną stanowiącą grodzie pożarowe np.hilti CP673. str. 5

6 Kabel w piwnicy w pomieszczeniu 0060 prowadzić po istniejących korytach kablowych z mocowaniem co ok.2m za pomocą opasek zaciskowych. W pokoju 0060 pozostawić zapas o długości ok. 20m w istniejącej skrzynce zapasu kabla. Kabel OTK projektuje się prowadzić po istniejących drabinkach kablowych z mocowaniem za pomocą opasek kablowych co ok.2m lub zaciągnąć do istniejących przepustów. Przepusty stanowiące grodzie pożarowe należy uszczelnić masą uszczelniającą ogniochronną np. HILTI CP673. Z pomieszczenia 004 projektuje się wprowadzenie kabla OTK z poziomu piwnic na poziom parteru do pomieszczenia nr 050 z wykorzystaniem istniejących przepustów. W tym celu należy usunąć masę uszczelniającą z przepustu, wprowadzić kabel a następnie uszczelnić przepust masą uszczelniającą ogniochronną np. HILTI CP673. W pomieszczeniu 050 węzeł PD SVR2 projektuje się układać kabel OTK w istn. i proj. korytach kablowych ułożonych zgodnie z Projektem Wykonawczym. Kabel światłowodowy typu ZW-NOTKtsd24G50 projektuje się doprowadzić do projektowanej przełącznicy światłowodowej 1U zamontowanej w istniejącej szafie OUW4 na pozycji 2U licząc od góry szafy zgodnie z Projektem Wykonawczym. W tym celu konieczne będzie przemontowanie istn. sprzętu o dwie pozycje U w dół. Kabel należy połączyć na tacce spawów projektowanej przełącznicy z pigtalami dupleksowymi typu SC/PC MM (G50). Połączenia włókien światłowodowych wykonać spawaniem. Tłumienie wtrąceniowe spawu nie może przekroczyć wartości 0,1dB. Połączenia włókien wykonać zgodnie z Projektem Wykonawczym. W pokoju 050 pozostawić zapas o długości ok. 20m w istniejącej skrzynce zapasu kabla. Projektuje się zamontować przełącznicę ODF 19 o wysokości 1U z wysuwem teleskopowym wyposażoną w 12 adapterów i pigtali SC/PC OM3 dupleks i kasetę spawów na 24 połączenia spawane. 6. KONTROLA JAKOŚCI ROBÓT Celem kontroli robót będzie takie sterowanie ich przygotowaniem i wykonaniem, aby osiągnąć założoną jakość robót. Wykonawca jest odpowiedzialny za pełną kontrolę robót i jakości materiałów. Wykonawca będzie przeprowadzać pomiary i badania materiałów oraz robót z częstotliwością zapewniającą stwierdzenie, że roboty wykonano zgodnie z wymaganiami zawartymi w dokumentacji projektowej i specyfikacjach. Minimalne wymagania co do zakresu badań i ich częstotliwość są określone w specyfikacjach, normach i wytycznych. W przypadku, gdy nie zostały one tam określone, Inżynier ustali jaki zakres kontroli jest konieczny, aby zapewnić wykonanie robót zgodnie z umową. Wszystkie koszty związane z organizowaniem i prowadzeniem badań materiałów ponosi Wykonawca Kable telekomunikacyjne optyczne Wykonawca jest zobowiązany do stałej i systematycznej kontroli prowadzonych robót w zakresie i z częstotliwością określoną w niniejszej ST i zaakceptowaną przez Inżyniera. W szczególności kontrola powinna obejmować: sprawdzenie zgodności ułożenia kabli optycznych z dokumentacją projektową, sprawdzenie kompletności i szczelności uszczelnień, sprawdzenie poprawności montażu przełącznic optycznych, sprawdzenie poprawności wykonania złączy końcowych, pomiary końcowe tłumienności metodą transmisyjną, pomiary reflektancji złączy końcowych, pomiary reflektometryczne na długości fali 1310nm Ocena wyników badań Przedstawioną do odbioru linię telekomunikacyjną należy uznać za wykonaną zgodnie z wymaganymi warunkami, jeżeli sprawdzenie i pomiary podane w rozdziale 6 niniejszych ST dały pozytywny wynik. Elementy instalacji, które w wyniku przeprowadzonych badań otrzymały ocenę ujemną, powinny być wymienione lub poprawione i ponownie zgłoszone do odbioru. Istniejące odcinki linii przeznaczone do likwidacji należy zdemontować dopiero po spełnieniu powyższych wymogów. Ocena jakości robót powinna być wykonana przy udziale przedstawiciela właściciela linii telekomunikacyjnej. Należy dokonywać odbiorów częściowych wszelkich prac podlegających zakryciu Certyfikaty i deklaracje Inżynier może dopuścić do użycia tylko te materiały, które posiadają: -certyfikat na znak bezpieczeństwa, -deklarację zgodności lub certyfikat zgodności z Polską Normą lub aprobatą techniczną, w przypadku wyrobów, dla których nie ustanowiono polskiej normy. W przypadku materiałów, dla których w/w dokumenty są wymagane przez specyfikacje, każda partia dostarczona do robót będzie posiadać te dokumenty, określające w sposób jednoznaczny jej cechy. Produkty przemysłowe muszą posiadać w/w dokumenty wydane przez producenta, a w razie potrzeby poparte wynikami badań wykonanych przez niego. Kopie wyników tych badań będą dostarczone przez Wykonawcę Inżynierowi. Jakiekolwiek materiały, które nie spełniają tych wymagań będą odrzucone. str. 6

7 7. OBMIAR ROBÓT Obmiar robót został określony na podstawie dokumentacji projektowej, i przedstawiony w przedmiarze robót. Jakikolwiek błąd lub przeoczenie (opuszczenie) w ilościach podanych w przedmiarze lub w specyfikacjach, nie zwalnia Wykonawcy od obowiązku ukończenia wszystkich robót. Błędne dane zostaną poprawione wg instrukcji Inżyniera na piśmie. Ewentualne dodatkowe ustalenia wynikłe w czasie budowy należy dokonać z Inspektorem Nadzoru powiadamiając jednocześnie Inżyniera Jednostki obmiarowe. Jednostką obmiarową dla instalacji kabli optycznych jest 1m/lś (jeden m linii światłowodowej), 8. ODBIÓR ROBÓT 8.1. Rodzaje odbiorów robót Roboty podlegają następującym etapom odbioru, dokonywanym przy udziale Wykonawcy przez Inżyniera: - odbiorowi ostatecznemu, - odbiorowi pogwarancyjnemu Odbiór ostateczny robót Odbiór ostateczny polega na finalnej ocenie rzeczywistego wykonania robót w odniesieniu do ich ilości, jakości i wartości. Całkowite zakończenie robót oraz gotowość do odbioru ostatecznego będzie stwierdzona przez Wykonawcę z bezzwłocznym powiadomieniem na piśmie o tym fakcie Inżyniera. Odbiór ostateczny robót nastąpi w terminie ustalonym w dokumentach umowy, licząc od dnia potwierdzenia przez Inżyniera zakończenia robót i przyjęcia dokumentów wymaganych w specyfikacjach. Odbioru ostatecznego robót dokona przedstawiciel Zamawiającego w obecności Inżyniera i Wykonawcy. Przedstawiciel Zamawiającego odbierająca roboty dokona ich oceny jakościowej na podstawie przedłożonych dokumentów, wyników badań i pomiarów, ocenie wizualnej oraz zgodności wykonania robót z dokumentacją projektową i specyfikacjami. W przypadku stwierdzenia przez przedstawiciela Zamawiającego, że jakość wykonywanych robót w poszczególnych asortymentach nieznacznie odbiega od wymaganej dokumentacją projektową i specyfikacjach z uwzględnieniem tolerancji i nie ma większego wpływu na cechy eksploatacyjne obiektu i bezpieczeństwo użytkowania przedstawiciel Zamawiającego dokona odbioru wykonanych robót Dokumenty do odbioru ostatecznego robót Podstawowym dokumentem do dokonania odbioru ostatecznego robót jest protokół odbioru ostatecznego robót sporządzony wg wzoru ustalonego przez Zamawiającego. Do odbioru ostatecznego Wykonawca jest zobowiązany przygotować następujące dokumenty: - dokumentację projektową podstawową z naniesionymi zmianami potwierdzonymi przez Projektanta oraz dodatkową, jeśli została sporządzona w trakcie realizacji kontraktu, - specyfikacje techniczne (podstawowe z kontraktu i ew. uzupełniające lub zamienne), - wyniki pomiarów kontrolnych i powykonawczych, - deklaracje zgodności lub certyfikaty zgodności wbudowanych materiałów zgodnie z specyfikacjami, - opinię technologiczną sporządzoną na podstawie wszystkich wyników badań i pomiarów załączonych do dokumentów odbioru, wykonanych zgodnie ze specyfikacjami, - dokumentację powykonawczą. W przypadku, gdy wg komisji, roboty pod względem przygotowania dokumentacyjnego nie będą gotowe do odbioru ostatecznego, komisja w porozumieniu z Wykonawcą wyznaczy ponowny termin odbioru ostatecznego robót. Wszystkie zarządzone przez komisję roboty poprawkowe lub uzupełniające będą zestawione wg wzoru ustalonego przez Zamawiającego. Termin wykonania robót poprawkowych i robót uzupełniających wyznaczy Zamawiający Odbiór pogwarancyjny Odbiór pogwarancyjny polega na ocenie wykonanych robót związanych z usunięciem wad stwierdzonych przy odbiorze ostatecznym i zaistniałych w okresie gwarancyjnym. Odbiór pogwarancyjny będzie dokonany na podstawie oceny wizualnej obiektu z uwzględnieniem zasad opisanych w punkcie Odbiór ostateczny robót". 9. PODSTAWA PŁATNOŚCI 9.1. Ustalenia ogólne Podstawą płatności jest cena kontraktowa jednostkowa, skalkulowana przez Wykonawcę za jednostkę obmiarową ustalone dla danej pozycji przedmiaru robót. Dla pozycji kosztorysowych wycenionych ryczałtowo podstawą płatności będzie wartość (kwota) podana przez Wykonawcę w danej pozycji przedmiaru robót. str. 7

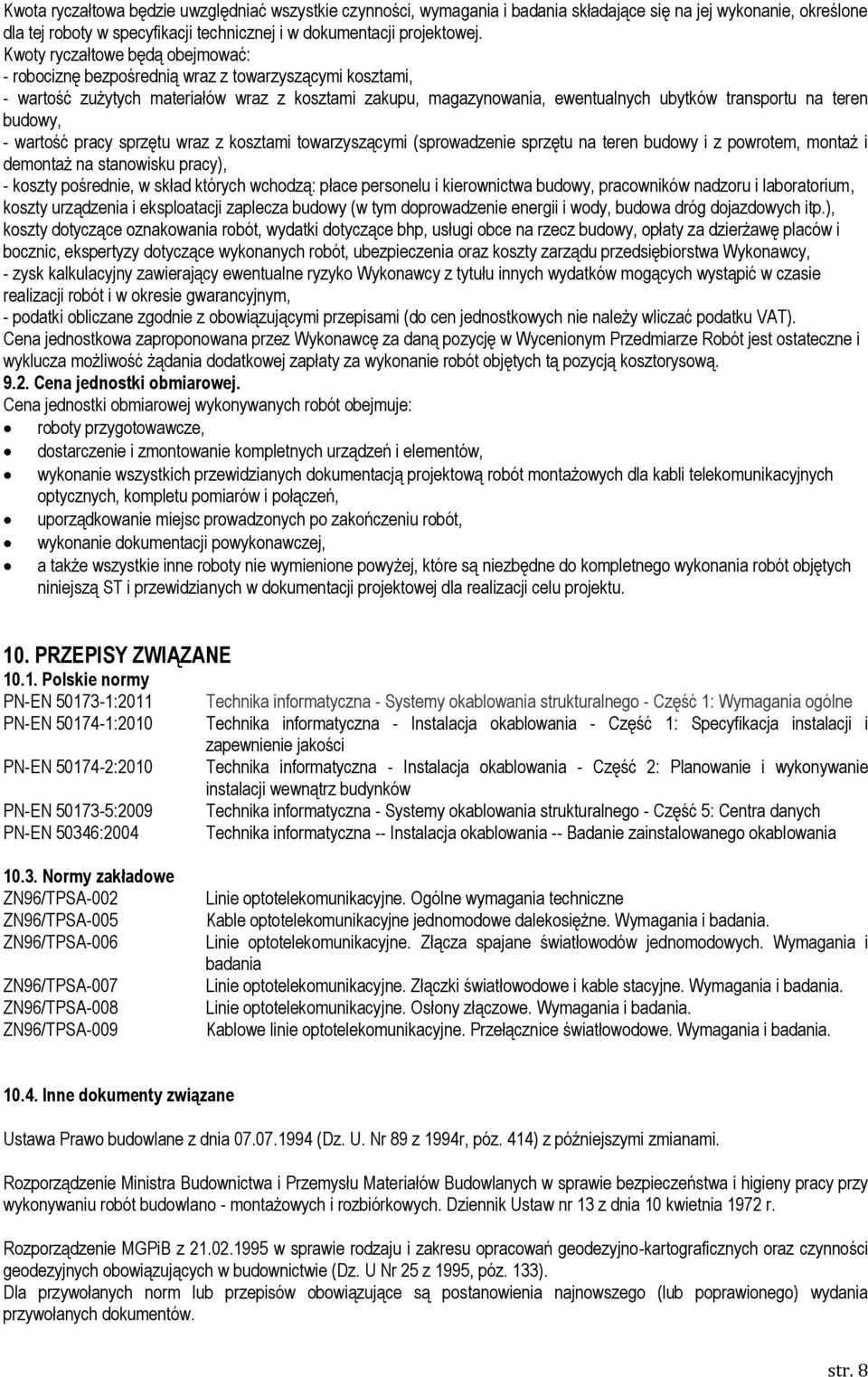

8 Kwota ryczałtowa będzie uwzględniać wszystkie czynności, wymagania i badania składające się na jej wykonanie, określone dla tej roboty w specyfikacji technicznej i w dokumentacji projektowej. Kwoty ryczałtowe będą obejmować: - robociznę bezpośrednią wraz z towarzyszącymi kosztami, - wartość zużytych materiałów wraz z kosztami zakupu, magazynowania, ewentualnych ubytków transportu na teren budowy, - wartość pracy sprzętu wraz z kosztami towarzyszącymi (sprowadzenie sprzętu na teren budowy i z powrotem, montaż i demontaż na stanowisku pracy), - koszty pośrednie, w skład których wchodzą: płace personelu i kierownictwa budowy, pracowników nadzoru i laboratorium, koszty urządzenia i eksploatacji zaplecza budowy (w tym doprowadzenie energii i wody, budowa dróg dojazdowych itp.), koszty dotyczące oznakowania robót, wydatki dotyczące bhp, usługi obce na rzecz budowy, opłaty za dzierżawę placów i bocznic, ekspertyzy dotyczące wykonanych robót, ubezpieczenia oraz koszty zarządu przedsiębiorstwa Wykonawcy, - zysk kalkulacyjny zawierający ewentualne ryzyko Wykonawcy z tytułu innych wydatków mogących wystąpić w czasie realizacji robót i w okresie gwarancyjnym, - podatki obliczane zgodnie z obowiązującymi przepisami (do cen jednostkowych nie należy wliczać podatku VAT). Cena jednostkowa zaproponowana przez Wykonawcę za daną pozycję w Wycenionym Przedmiarze Robót jest ostateczne i wyklucza możliwość żądania dodatkowej zapłaty za wykonanie robót objętych tą pozycją kosztorysową Cena jednostki obmiarowej. Cena jednostki obmiarowej wykonywanych robót obejmuje: roboty przygotowawcze, dostarczenie i zmontowanie kompletnych urządzeń i elementów, wykonanie wszystkich przewidzianych dokumentacją projektową robót montażowych dla kabli telekomunikacyjnych optycznych, kompletu pomiarów i połączeń, uporządkowanie miejsc prowadzonych po zakończeniu robót, wykonanie dokumentacji powykonawczej, a także wszystkie inne roboty nie wymienione powyżej, które są niezbędne do kompletnego wykonania robót objętych niniejszą ST i przewidzianych w dokumentacji projektowej dla realizacji celu projektu. 10. PRZEPISY ZWIĄZANE Polskie normy PN-EN :2011 PN-EN :2010 PN-EN :2010 PN-EN :2009 PN-EN 50346:2004 Technika informatyczna - Systemy okablowania strukturalnego - Część 1: Wymagania ogólne Technika informatyczna - Instalacja okablowania - Część 1: Specyfikacja instalacji i zapewnienie jakości Technika informatyczna - Instalacja okablowania - Część 2: Planowanie i wykonywanie instalacji wewnątrz budynków Technika informatyczna - Systemy okablowania strukturalnego - Część 5: Centra danych Technika informatyczna -- Instalacja okablowania -- Badanie zainstalowanego okablowania Normy zakładowe ZN96/TPSA-002 ZN96/TPSA-005 ZN96/TPSA-006 ZN96/TPSA-007 ZN96/TPSA-008 ZN96/TPSA-009 Linie optotelekomunikacyjne. Ogólne wymagania techniczne Kable optotelekomunikacyjne jednomodowe dalekosiężne. Wymagania i badania. Linie optotelekomunikacyjne. Złącza spajane światłowodów jednomodowych. Wymagania i badania Linie optotelekomunikacyjne. Złączki światłowodowe i kable stacyjne. Wymagania i badania. Linie optotelekomunikacyjne. Osłony złączowe. Wymagania i badania. Kablowe linie optotelekomunikacyjne. Przełącznice światłowodowe. Wymagania i badania Inne dokumenty związane Ustawa Prawo budowlane z dnia (Dz. U. Nr 89 z 1994r, póz. 414) z późniejszymi zmianami. Rozporządzenie Ministra Budownictwa i Przemysłu Materiałów Budowlanych w sprawie bezpieczeństwa i higieny pracy przy wykonywaniu robót budowlano - montażowych i rozbiórkowych. Dziennik Ustaw nr 13 z dnia 10 kwietnia 1972 r. Rozporządzenie MGPiB z w sprawie rodzaju i zakresu opracowań geodezyjno-kartograficznych oraz czynności geodezyjnych obowiązujących w budownictwie (Dz. U Nr 25 z 1995, póz. 133). Dla przywołanych norm lub przepisów obowiązujące są postanowienia najnowszego (lub poprawionego) wydania przywołanych dokumentów. str. 8
