1 Budowa ulic Polnej i Niciarnianej wraz ze skrzyżowaniem z ul. Makową w Łowiczu projekt budowlany telekomunikacja Burmistrz Łowicza, ul. Stary Rynek 1, Łowicz Miasto Łowicz, ul. Stary Rynek 1, Łowicz 13/T/ /1, 2539/1, 2537/6, 2537/4, 2536/3, 2532, 2531/2, 2521/2, 2539/4, 2556, 2571/6, 2570/1, 2568/1, 2550/1, 2549/1. projektant mgr inż. Przemysław Budziewski upr. LOD/6481/Z01T/05 sprawdzający mgr inż. Tadeusz Ruta upr. 1916/00/U kwiecień 2016

2 SPIS ZAWARTOŚCI I CZĘŚĆ OPISOWA Dane ogólne Przedmiot inwestycji Lokalizacja inwestycji Podstawa opracowania inwestycji Inwestor Jednostka projektowa Przebudowa sieci telekomunikacyjnej Przedmiot inwestycji Stan istniejący Stan projektowany Zestawienie powierzchni poszczególnych części zagospodarowania terenu Ochrona konserwatorska Wpływ eksploatacji górniczej Informacje i dane o charakterze i cechach istniejących i przewidywanych zagrożeń dla środowiska Inne informacje Opis techniczny Zakres rzeczowy i zestawienie podstawowych materiałów Informacja BiOZ Oświadczenie projektanta i sprawdzającego Warunki Techniczne Uzgodnienie Orange Polska S.A Protokół z narady koordynacyjnej Uprawnienia projektanta i sprawdzającego Rys. 1 Lokalizacja inwestycji skala bs Rys. 2 PZT - Przebudowa sieci telekomunikacyjnej skala 1: Rys. 3 Przebudowa kabli i kanalizacji schemat skala bs

3 I CZĘŚĆ OPISOWA 1 Dane ogólne 1.1 Przedmiot inwestycji Przedmiotem inwestycji pn. Budowa ulic Polnej i Niciarnianej wraz ze skrzyżowaniem z ul. Makową w Łowiczu w zakresie branży teletechnicznej jest: - przebudowa telekomunikacyjnych kabli ziemnych, - przebudowa kanalizacji teletechnicznej - zabezpieczenie istniejących kabli rurami dwudzielnymi 1.2 Lokalizacja inwestycji Inwestycja zlokalizowana jest na terenie województwa łódzkiego, w powiecie łowickim Łowicz ul. Niciarniana i ul. Polna na działkach: Działki w obszarze pasa drogowego oznaczonego linią rozgraniczającą Działki będące własnością Miasta Łowicz: Obręb Łowicz Bolimowska , 2539/1, 2538/1, 2539/4, 2540/3, 2541/1, 2542/1, 2560/3, 2543/1, 2544/3, 2561/3, 2545/10, 2562/5, 2546/11, 2562/7, 2547/1, 2563/1, 2564/1, 2547/10, 2546/12, 2565/10, 2565/12, 2548/1, 2565/14, 2549/1, 2567/1, 2568/1, 2550/1, 2551/1, 2569/1, 2556, 2570/1, 2571/6, 2571/4, 2572/1, 2573/1, Działki do przejęcia w całości: Obręb Łowicz Bolimowska /2, 2533, 2535/3, 2531/2, 2521/2, 2536/3, 2537/4, 2530/2, 2537/6 Działki poza liniami rozgraniczającymi wynikające z obowiązku dokonania przebudowy istniejącej sieci uzbrojenia terenu na podstawie art.11f, ust.8, lit.e specustawy : Obręb Łowicz Bolimowska /2, 2519/1, 2536/1, 2530/1, 2537/7, 2537/2, 2557/2, 2529, 2528, 2549/2, 2568/2, 2550/2, 2551/2, 2552, 2571/8 1.3 Podstawa opracowania inwestycji ZN 96/TPSA 004 Zbliżenia i skrzyżowania z innymi urządzeniami uzbrojenia terenowego. Ogólne wymagania i badania, ZN 15/OPL 014 Telekomunikacyjna kanalizacja kablowa. Elementy kanalizacji. Wymagania i badania, ZN 96/TPSA 012 Kanalizacja pierwotna. Wymagania i badania, ZN-96/TP S.A.-023 Telekomunikacyjna kanalizacja kablowa. Studnie kablowe. Wymagania i badania. ZN 96/TPSA 025 Taśmy ostrzegawczo - lokalizacyjne. Wymagania i badania, ZN-96/TPSA-027 Linie kablowe o torach miedzianych. Wymagania i badania. 3

4 ZN-96/TPSA-035 badania. Przyłącze abonenckie i sieć przyłączeniowa. Wymagania i ZN-05/TP S.A.-032 Telekomunikacyjne sieci miejscowe. Łączówki i zespoły łączówkowe, kablowe i przełącznicowe Rozporządzenie Ministra Infrastruktury z dn w sprawie warunków technicznych, jakim powinny odpowiadać telekomunikacyjne obiekty budowlane i ich usytuowanie, Ustawa z dnia 9 lipca 1994r. - Prawo budowlane (Dz. U. z 1994r. Nr 89 poz. 414, z późniejszymi zmianami), Ustawa z dnia 27 marca 2003r. o planowaniu i zagospodarowaniu przestrzennym (Dz. U. z 2003r. Nr 80 poz. 717, z późniejszymi zmianami), Rozporządzenie Ministra Infrastruktury z dnia 25 kwietnia 2012r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U. z 2012r. nr 0 poz. 462), Rozporządzenie Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego (Dz. U. z 2004r. Nr 202 poz. 2072, z późniejszymi zmianami), Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999 r w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie (Dz. U. z 1999r. Nr 43 poz. 430, z późniejszymi zmianami), Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 30 maja 2000 r w sprawie warunków technicznych, jakim powinny odpowiadać drogowe obiekty inżynierskie i ich usytuowanie (Dz. U. z 2000r. Nr 63 poz. 735, z późniejszymi zmianami, Rozporządzenie Ministra Infrastruktury z dnia 18 maja 2004r. w sprawie określenia metod i podstaw sporządzania kosztorysu inwestorskiego, obliczania planowanych kosztów prac projektowych oraz planowanych kosztów robót budowlanych określonych w programie funkcjonalno-użytkowym (Dz. U. z 2004r. Nr 130 poz. 1389), Katalogi Nakładów Cen Jednostkowych oraz Biuletyny Cen Robót Drogowych wydawnictwa Sekocenbud, Obowiązujące normy, przepisy i instrukcje, Prace prowadzić w porozumieniu z właścicielem gruntu, po wcześniejszym powiadomieniu. Stosować się do uwag zawartych w uzgodnieniach z właścicielem i użytkownikiem gruntów. Urządzenia, osprzęt oraz kable telekomunikacyjne zastosowane przy budowie winny mieć certyfikat ze znakiem B lub CE. W trakcie budowy sieci służba geodezyjna naniesie jej elementy na mapy. 4

5 1.4 Inwestor Burmistrz Łowicza, ul. Stary Rynek 1, Łowicz 1.5 Jednostka projektowa PPHU FAZI ul. Wojska Polskiego 165, Aleksandrów Łódzki. 2 Przebudowa sieci telekomunikacyjnej 2.1 Przedmiot inwestycji. Przedmiotem niniejszego projektu jest przebudowa istniejącej sieci telekomunikacyjnej kolidującej z rozbudową drogi gminnej w ul. Polnej i ul. Niciarnianej wraz z budową i przebudową niezbędnej infrastruktury technicznej w ramach zadania pn. Budowa ulic Polnej i Niciarnianej wraz ze skrzyżowaniem z ul. Makową w Łowiczu 2.2 Stan istniejący. W chwili obecnej w obrębie ulic przedmiotowej inwestycji w zakresie sieci telekomunikacyjnych przebiegają telekomunikacyjne kable ziemne miedziane, telekomunikacyjna kanalizacja kablowa. 2.3 Stan projektowany. W celu usunięcia kolizji telekomunikacyjnych z projektowaną rozbudową drogi gminnej na ul. Niciarnianej i Polnej wraz z budową i przebudową niezbędnej infrastruktury technicznej w ramach zadania pn. Budowa ulic Polnej i Niciarnianej wraz ze skrzyżowaniem z ul. Makową w Łowiczu przebudowana zostanie kanalizacja kablowa teletechniczna wraz z istniejącymi w niej kablami oraz wybudowane nowe odcinki kabli doziemnych. Do przebudowanej kanalizacji kablowej przebudowany zostanie kabel ziemny oraz kable z kolidujących odcinków kanalizacji. Nieczynne odcinki telekomunikacyjnej sieci doziemnej i kanalizacji teletechnicznej po przebudowie zostaną zdemontowane. 2.4 Zestawienie powierzchni poszczególnych części zagospodarowania terenu. Nie dotyczy. 2.5 Ochrona konserwatorska. Teren objęty inwestycją w zakresie przebudowy sieci telekomunikacyjnej nie podlega ochronie konserwatorskiej. 2.6 Wpływ eksploatacji górniczej. Nie dotyczy. 5

6 2.7 Informacje i dane o charakterze i cechach istniejących i przewidywanych zagrożeń dla środowiska. Niniejsza inwestycja nie wywoła skutków szkodliwych dla środowiska i zdrowia ludzi i nie występuje w wykazie inwestycji szkodliwych dla środowiska i zdrowia ludzi. 2.8 Inne informacje. Przebudowa istniejących urządzeń teletechnicznych Orange Polska S.A. nie pogorszy warunków użytkowania sąsiednich nieruchomości. 2.9 Opis techniczny Plan przebudowy sieci telekomunikacyjnej kolidującej z rozbudową drogi gminnej w ul. Niciarnianej i Polnej pokazano na rys. 2. Ark Istniejącą kanalizację teletechniczną w ul. Polnej kolidującą z układem jezdnym na wysokości posesji ul. Bolimowska 39 o długości 6,8 m odkopać i przełożyć w projektowany chodnik dodatkowo zabezpieczając ją rurą dwudzielną. Przełożenie zakończyć ustawieniem studni kablowej SKR-1 w odległości 12 m od granicy pasa drogowego ulicy Bolimowskiej. Ww. studnię nastawić na istniejącej linii kanalizacji teletechnicznej. Ww. przebudowę należy realizować po wcześniejszym przestawieniu słupa energetycznego. Przy skrzyżowaniu ulic Polnej i Niciarnianej na istniejącym ciągu kanalizacji wybudować studnię kablową SKR-1. Od ww. studni wybudować nowy odcinek kanalizacji 1- otw. rurą RHDPE 110/6,3 o długości 26,0m do istniejącej studni kablowej zlokalizowanej na wysokości posesji nr 3 ul. Polnej. Następnie wybudować doziemnie kabel telekomunikacyjny typu XzTKMXpw 10x4x0,5 o długości 25,8 m. Kabel połączyć z istniejącym kablem telekomunikacyjnym w pkt. opisanym na mapie, jako t19. Od nowowybudowanej studni kablowej zlokalizowanej przy skrzyżowaniu ulic Polnej i Niciarnianej wybudować doziemnie kabel telekomunikacyjny typu XzTKMXpw 5x4x0,5 o długości 47,1 m do istniejącego słupka kablowego zlokalizowanego ul. Niciarniana 2. Następnie wybudować doziemnie przyłącze abonenckie dwoma kablami typu XzTKMXpw 2x2x0,5 o długości 23,8 do wysokości posesji nr 3 ul. Niciarnianej. Kable połączyć z istniejącymi kablami w pkt. opisanym t18. Od istniejącego kabla ul. Niciarniana 25 (pkt. t23 ) wybudować doziemnie 3 kable typu XzTKMXpw 2x2x0,5 o długości 7,5 m do pkt. t25. Jeden z kabli połączyć z istniejącym przyłączem doziemnych zasilającym budynek nr 25. Natomiast dwa kolejne kable budować dalej w ul. Niciarnianej o długości 29,0m do punktu opisanego na mapie, jako t28, dalej jeden z kabli wybudować doziemnie o długości 7,1 m do istniejącego przyłącza do budynku ul. Niciarniana 28 (kable połączyć w pkt t33 ), drugi o długości 4,5m do punktu t32, kabel połączyć z istniejącym przyłączem doprowadzonym do budynku ul. Niciarniana 27. Od istniejącego kabla zlokalizowanego ul. Niciarniana 31 (pkt. t34 ) wybudować doziemnie dwa kable typu XzTKMXpw 2x2x0,5 o długości 7,6m do pkt. opisanego jako t35. Jeden z kabli połączyć z istniejącym przyłączem zasilającym budynek ul. Niciarniana 32, drudi natomiast wybudować doziemnie o długości 2,3m do punku t37, gdzie należy pozostawić go w zapasie dla posesji ul. Niniarniana 34. 6

7 Kable telekomunikacyjne ziemne oraz kanalizację telefoniczną należy układać na głębokości 0,8m, kable połączyć z istniejącymi kablami. Kable oraz kanalizację zasypywać warstwami 20cm piasku i rodzimego gruntu do uzyskania wymaganego wskaźnika zagęszczenia. W połowie głębokości ułożyć taśmę ostrzegawczą koloru pomarańczowego. Istniejące kable ziemne pod projektowanymi jezdniami oraz zjazdami zabezpieczone zostaną rurami osłonowymi dwudzielnymi 160mm., natomiast projektowane kable rurami przepustowymi. Po zmontowaniu kabli i przełączeniu łączy nieczynne odcinki sieci: odcinki kanalizacji, kabel doziemny, studnie kablowe i kable z kanalizacji zostaną zdemontowane i zutylizowane. Na odcinkach przedstawionych na załączniku graficznym, prace ziemne związane z realizacją obiektu budowlanego wykonane będą, jako: wykop otwarty wykonywany ręcznie w terenie zawierającym urządzenia podziemne lub ich strefy ochronne. wykop otwarty wykonywany mechanicznie w terenie nie zawierającym urządzeń podziemnych lub ich stref ochronnych Przeciski pod istniejącymi drogami 2.10 Zakres rzeczowy i zestawienie podstawowych materiałów. Zakres opracowania: - budowa kanalizacji kablowej 1-otw - 26,0 m - przełożenie i zabezpieczenie kanalizacji kablowej 1-otw. - 6,8 m - budowa studni kablowych SKR-1-2 szt. - budowa kabli telekomunikacyjnych ziemnych - 154,7m - likwidacja studni kablowych - 1 szt. - demontaż kala doziemnego m. 7

8 2.11 Informacja BiOZ Budowa: Rozbudowa drogi gminnej w ulicy Niciarnianej i Polnej wraz z budową i przebudową niezbędnej infrastruktury technicznej w ramach zadania pn. Budowa ulic Polnej i Niciarnianej wraz ze skrzyżowaniem z ul. Makową w Łowiczu branża telekomunikacyjna. Inwestor: Burmistrz Łowicza, ul. Stary Rynek 1, Łowicz Projektant sporządzający informację BiOZ : Przemysław Budziewski Podpis i data sporządzenia planu BiOZ :... Łowicz, kwiecień 2016 r. Zestawienie przewidywanych zagrożeń występujących podczas realizacji robót budowlanych. PRAWDOPO- POSTĘPOWANIE DOBIENSTWO ZAGROŻENIE SPOSÓB W PRZYPADKU ZDARZENIE WYSTĄPIENIA (skutek) ZABEZPIECZENIA WYSTĄPIENIA ZDARZENIA ZAGROŻENIA Skrzyżowanie z gazociągiem Skrzyżowanie z ropociągiem Skrzyżowanie z wodociągiem Skrzyżowanie z kablem energetycznym i urządzeniami energetycznymi nie występuje małe średnie duże nie występuje małe średnie duże nie występuje małe średnie duże nie występuje małe średnie duże - wyciek gazu: zatrucie gazem wybuch pożar - wyciek : zatrucie wybuch pożar - wyciek wody: - utonięcie - porażenie prądem - roboty pod nadzorem (zgodnie z uzgodnieniem) - lokalizacja obiektu - roboty wykonywane ręcznie w obecności osób trzecich - roboty pod nadzorem (zgodnie z uzgodnieniem) - lokalizacja obiektu - roboty wykonywane ręcznie w obecności osób trzecich - roboty pod nadzorem (zgodnie z uzgodnieniem) - lokalizacja obiektu - roboty wykonywane ręcznie w obecności osób trzecich - roboty pod nadzorem (zgodnie z uzgodnieniem) - lokalizacja obiektu - roboty wykonywane ręcznie w obecności osób trzecich - udzielenie pierwszej pomocy - zabezpieczyć (oznakować) miejsce zagrożenia - zawiadomić odpowiednie służby - udzielenie pierwszej pomocy - zabezpieczyć (oznakować) miejsce zagrożenia - zawiadomić odpowiednie służby - udzielenie pierwszej pomocy - zabezpieczyć (oznakować) miejsce zagrożenia - zawiadomić odpowiednie służby - udzielenie pierwszej pomocy - zabezpieczyć (oznakować) miejsce zagrożenia - zawiadomić odpowiednie służby 8

9 Prace w pasie kolejowym Prace w pasie drogowym Prace pod napowietrznymi liniami energetycznymi nie występuje małe średnie duże nie występuje małe średnie duże nie występuje małe średnie - ruch pociągów: potrącenie przez pociąg - ruch komunikacyjny: - potrącenie przez uczestników ruchu - porażenie prądem - roboty pod nadzorem - kamizelki ostrzegawcze - wyznaczenie osób (po jednej na stronę) w celu ostrzegania o zbliżającym się pociągu - kamizelki ostrzegawcze - zabezpieczenie znakami i tablicami informacyjnymi zgodnie z uzgodnieniem - roboty pod nadzorem - roboty wykonywane zgodnie z uzgodnieniem - udzielenie pierwszej pomocy - zabezpieczyć (oznakować) miejsce wypadku - zawiadomić odpowiednie służby - udzielenie pierwszej pomocy - zabezpieczyć (oznakować) miejsce - zawiadomić odpowiednie służby - udzielenie pierwszej pomocy - zawiadomić odpowiednie służby duże Prace w kanalizacji teletechnicznej nie występuje małe średnie duże - zatrucie gazem - upadek z wysokości - uszkodzenie ciała - wietrzenie kanalizacji - sprawdzenie obecności gazu - roboty w obecności osób trzecich - barierki zabezpieczające - środki ochrony indywidualnej - udzielenie pierwszej pomocy - zawiadomić odpowiednie służby Prace na wysokościach Prace w głębokich wykopach (powyżej 1 m) nie występuje małe średnie duże nie występuje małe średnie duże - upadek z wysokości - uszkodzenie ciała - obsunięcie ziemi i zasypanie - uszkodzenie ciała - szelkopas - słupołazy - linka zabezpieczająca - drabina - współpracownik do asekuracji - odpowiednie szalowanie wykopów - współpracownik do asekuracji - zabezpieczenie znakami i tablicami informacyjnymi - udzielić pierwszej pomocy - zawiadomić odpowiednie służby - udzielenie pierwszej pomocy - zawiadomić odpowiednie służby Skrzyżowania z rzekami i ciekami wodnymi nie występuje małe średnie duże - utonięcie - odpowiednie szalowanie wykopów - współpracownik do asekuracji - zabezpieczenie znakami i tablicami informacyjnymi - udzielenie pierwszej pomocy - zawiadomić odpowiednie służby 9

10 2.12 Oświadczenie projektanta i sprawdzającego Na podstawie artykułu 20 ust. 4 ustawy z dnia 7 lipca 1994 Prawo budowlane (tekst jednolity: Dz. U. z 2003 r. Nr 207, poz z późniejszymi zmianami) o ś w i a d c z a m, ż e: niniejszy projekt architektoniczno-budowlany został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektant Sprawdzający 10

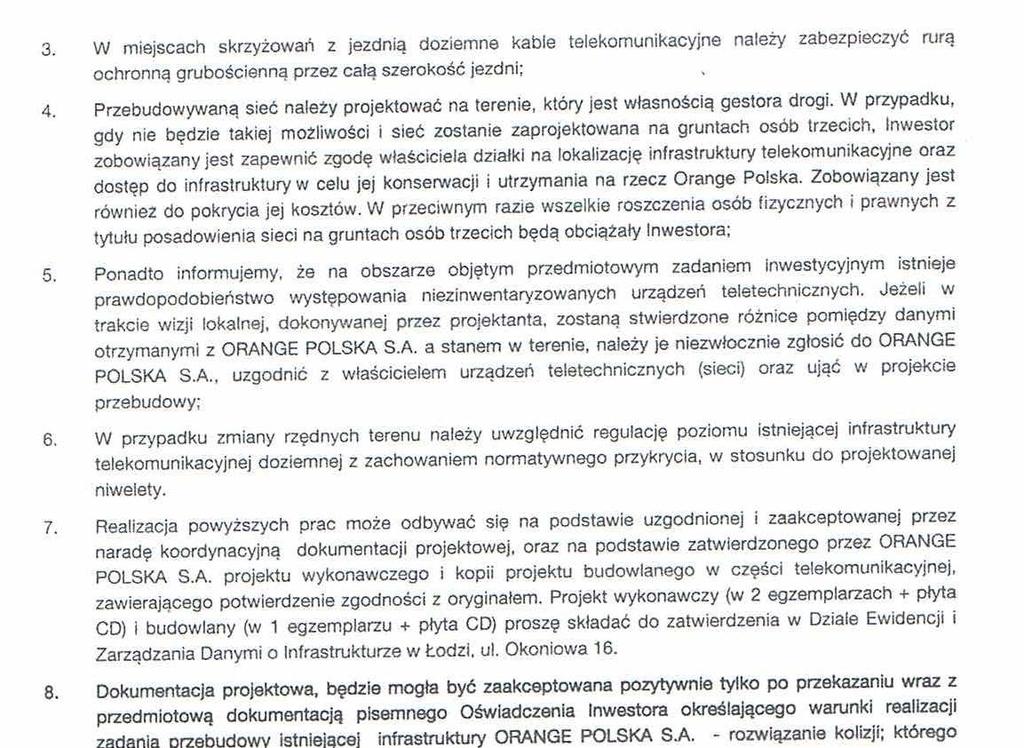

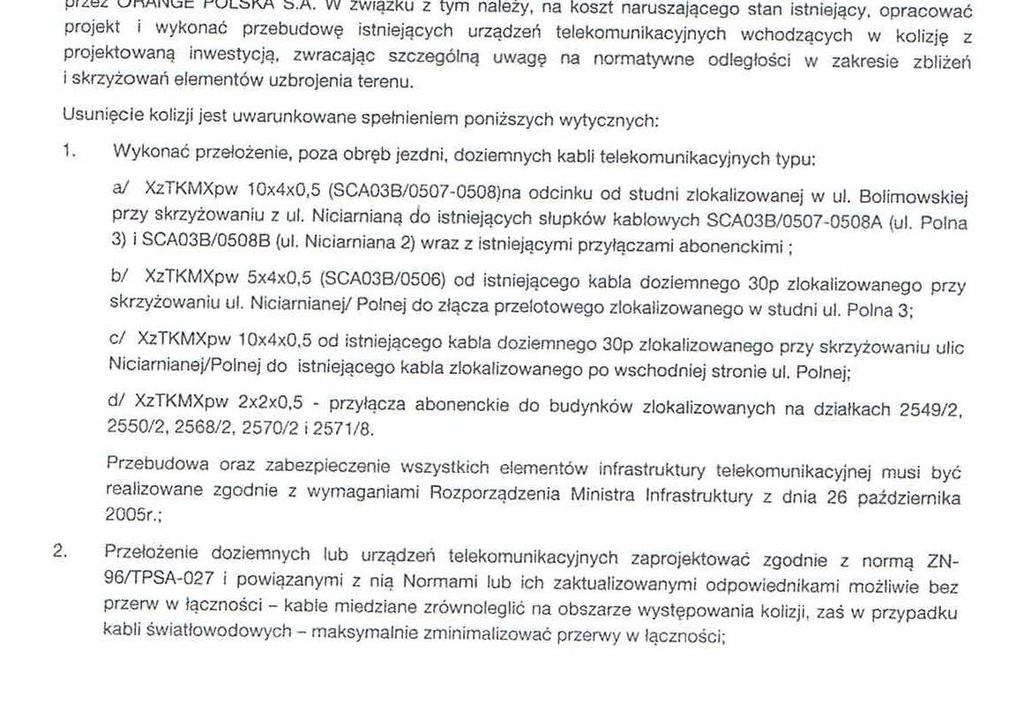

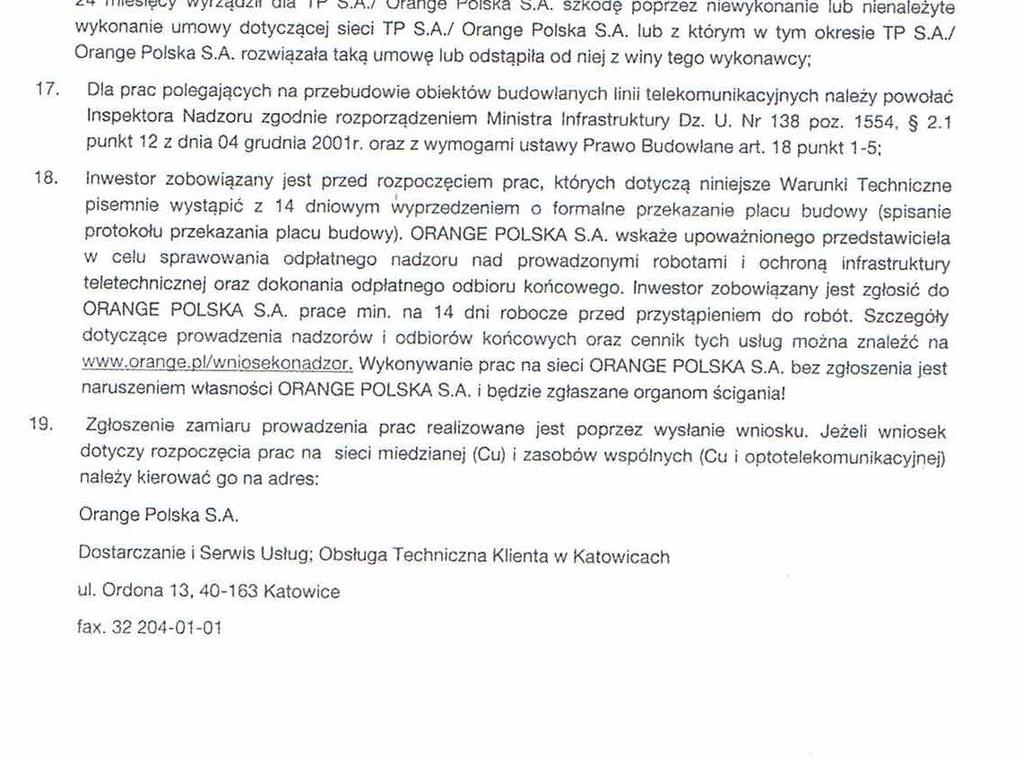

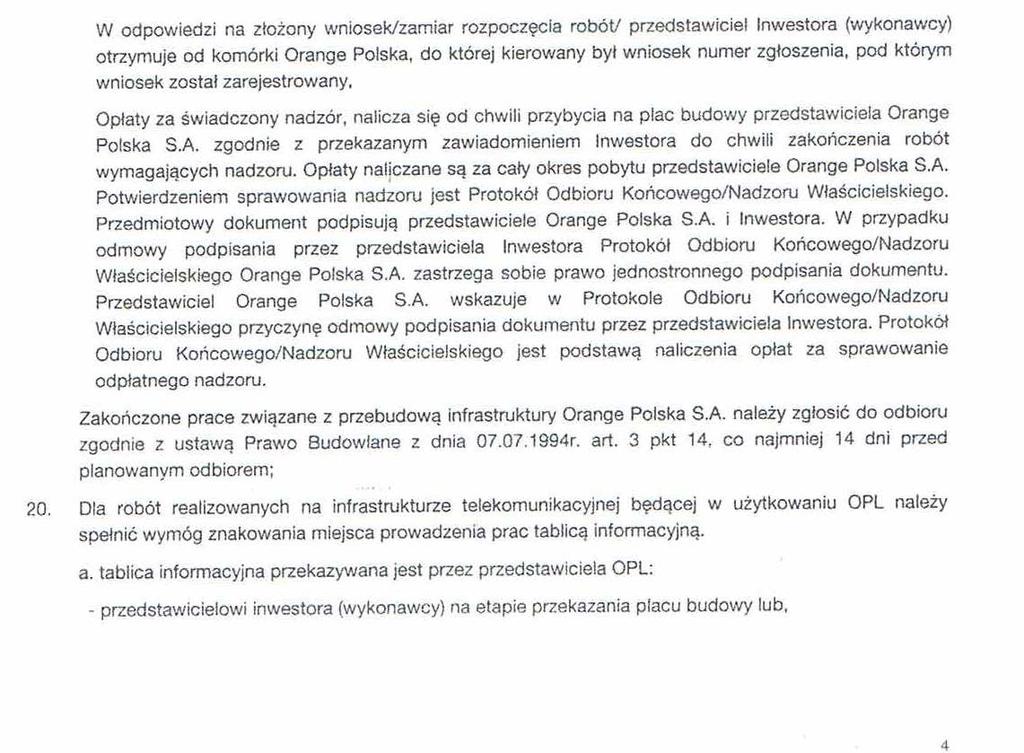

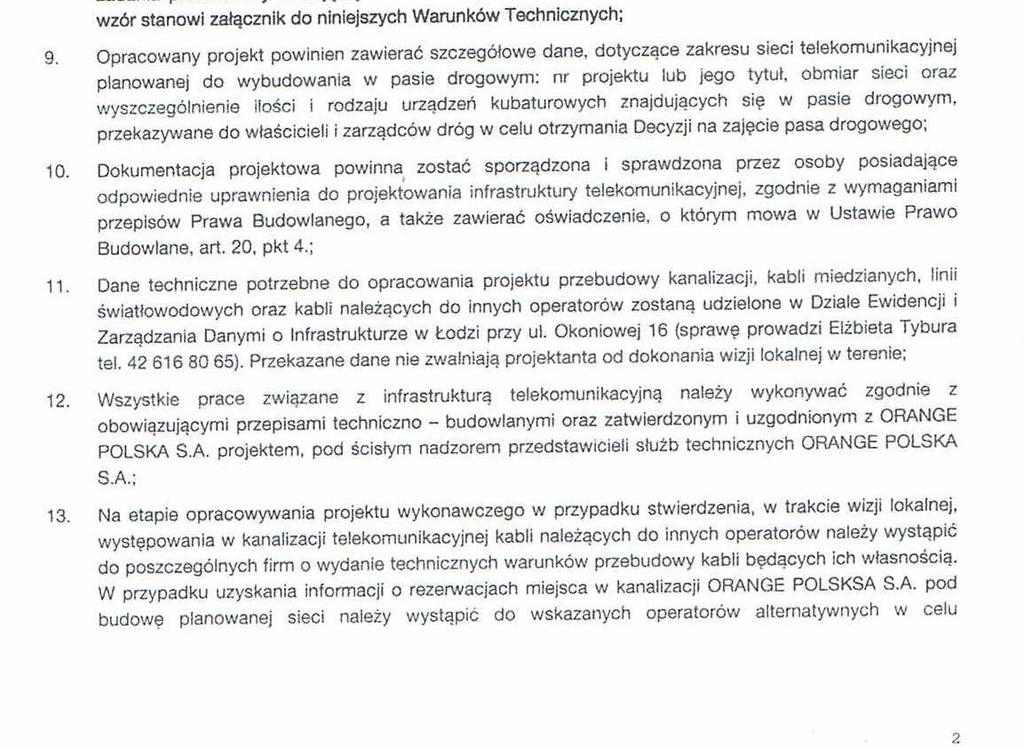

11 2.13 Warunki Techniczne 11

12 12

13 13

14 14

15 15

16 16

17 2.14 Uzgodnienie Orange Polska S.A. 17

18 2.15 Protokół z narady koordynacyjnej 18

19 19

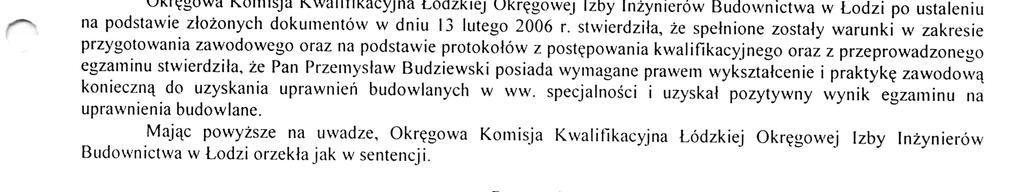

20 2.16 Uprawnienia projektanta i sprawdzającego. 20

21 21

22 22

23 23

24 24

25 25
