1 REJONOWY ZARZĄD INFRASTRUKTURY we Wrocławiu Wrocław, dnia r. Nr.../SZP Wrocław ADRESACI według wykazu Dotyczy: przetargu nieograniczonego pn. Roboty budowlane polegające na wymianie sieci energetycznej w kompleksie wojskowym przy ul. Domańskiego w Opolu wraz ze skutecznym zawiadomieniem właściwego organu nadzoru budowlanego o zakończeniu robót. Rejonowy Zarząd Infrastruktury we Wrocławiu, Wrocław, ul. Obornicka 126 tel. (71) , fax (71) uprzejmie informuje, że od firm wpłynęły zapytania do SIWZ dotyczące w/w zadania. Pytanie 1: Czy jest możliwa wizja lokalna w obiekcie? Odpowiedź 1: Wizja lokalna zostanie zorganizowana w dniu r. zbiórka przy bramie wjazdowej przy ul. Domańskiego w Opolu o godz (zgodnie z informacją zamieszczoną na stronie Zamawiającego w dniu r.). Pytanie 2: W pkt SIWZ Zamawiający określa osoby wymagane do realizacji tej budowy i funkcje kierownika budowy ma sprawować osoba z uprawnieniami budowlanymi o specjalności konstrukcyjno - budowlanej bez ograniczeń - ponieważ wg projektu prace do wykonania mają charakter głównie prac elektrycznych - czy kierownikiem budowy nie powinna być osoba z uprawnieniami budowlanymi o specjalności instalacyjnej w zakresie sieci, instalacji urządzeń elektrycznych i elektroenergetycznych bez ograniczeń. W tym roku mieliśmy już podobny przypadek związany z budową podziemnej

2 stacji transformatorowej gdzie nadzór budowlany po zgłoszeniu kierownika budowy z uprawnieniami konstrukcyjno budowlanymi zakwestionował osobę kierownika budowy z uwagi na główny charakter prac elektryczny a nie konstrukcyjny i kazał ją zmienić na elektryka. Odpowiedź 2: Wprowadza się zmianę zapisu w pkt SIWZ, którego podpunkty otrzymują brzmienie: 1) kierownik budowy z uprawnieniami budowlanymi o specjalności instalacyjnej w zakresie sieci, instalacji urządzeń elektrycznych i elektroenergetycznych bez ograniczeń. Osoby, które przed dniem wejścia w życie ustawy tj. przed 1 stycznia 1995 r. (Ustawa z dnia 7 lipca 1994 r. Prawo budowlane - tekst jednolity Dz. U. z 2013 r. poz ze zm. - art. 104), uzyskały uprawnienia budowlane lub stwierdzenie posiadania przygotowania zawodowego do pełnienia samodzielnych funkcji technicznych w budownictwie, zachowują uprawnienia do pełnienia tych funkcji w dotychczasowym zakresie, 2) kierownik robót z uprawnieniami budowlanymi o specjalności konstrukcyjno budowlanej bez ograniczeń. Osoby, które przed dniem wejścia w życie ustawy tj. przed 1 stycznia 1995 r. (Ustawa z dnia 7 lipca 1994 r. Prawo budowlane - tekst jednolity Dz. U. z 2013 r. poz ze zm. - art. 104), uzyskały uprawnienia budowlane lub stwierdzenie posiadania przygotowania zawodowego do pełnienia samodzielnych funkcji technicznych w budownictwie, zachowują uprawnienia do pełnienia tych funkcji w dotychczasowym zakresie, 3) kierownik robót z uprawnieniami budowlanymi o specjalności drogowej bez ograniczeń. Osoby, które przed dniem wejścia w życie ustawy tj. przed 1 stycznia 1995 r. (Ustawa z dnia 7 lipca 1994 r. Prawo budowlane - tekst jednolity Dz. U. z 2013 r. poz ze zm. - art. 104), uzyskały uprawnienia budowlane lub stwierdzenie posiadania przygotowania zawodowego do pełnienia samodzielnych funkcji technicznych w budownictwie, zachowują uprawnienia do pełnienia tych funkcji w dotychczasowym zakresie. Pytanie 3: Proszę o potwierdzenie, że przewierty sterowane należy wykonać zgodnie z tabelą 8 Tabela przewiertów sterowanych ponieważ zdaniem Wykonawcy podane w tabeli nr 8 średnice rur są bardzo znacznie przewymiarowane: jak wynika np. z tabeli 9-4 kable YAKXS bez problemu wchodzą w jedną rurę fi 200 a zgodnie z technologią opisaną tabeli nr 8 należy wykonać przewiert z rury fi 500 w który należy wciągnąć 4 rury fi 160 a w każdą rurę 1 kabel YAKXS.. Dla kabla YAKY 4x120 wystarczająca jest rura po co stosować dla 2 rur fi 110 jeszcze dodatkową rurę osłonową o średnicy aż 500 mm? Dla 2 kabli YAKY 4x50 wystarczająca jest jedna rura 110 po co stosować 2 rury fi 110 i jeszcze dodatkową rurę osłonową o średnicy 315 mm?

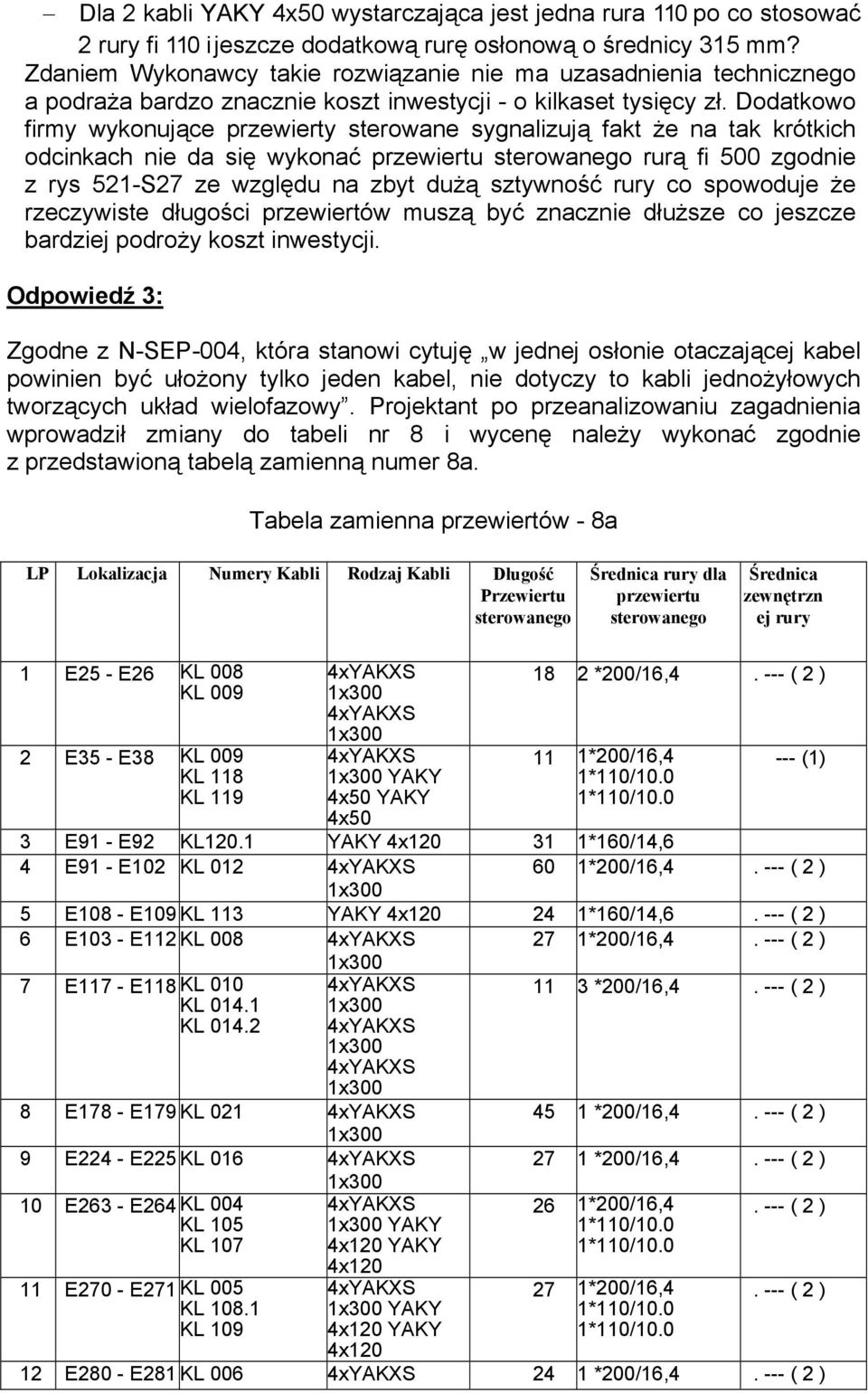

3 Dla 2 kabli YAKY 4x50 wystarczająca jest jedna rura 110 po co stosować 2 rury fi 110 i jeszcze dodatkową rurę osłonową o średnicy 315 mm? Zdaniem Wykonawcy takie rozwiązanie nie ma uzasadnienia technicznego a podraża bardzo znacznie koszt inwestycji - o kilkaset tysięcy zł. Dodatkowo firmy wykonujące przewierty sterowane sygnalizują fakt że na tak krótkich odcinkach nie da się wykonać przewiertu sterowanego rurą fi 500 zgodnie z rys 521-S27 ze względu na zbyt dużą sztywność rury co spowoduje że rzeczywiste długości przewiertów muszą być znacznie dłuższe co jeszcze bardziej podroży koszt inwestycji. Odpowiedź 3: Zgodne z N-SEP-004, która stanowi cytuję w jednej osłonie otaczającej kabel powinien być ułożony tylko jeden kabel, nie dotyczy to kabli jednożyłowych tworzących układ wielofazowy. Projektant po przeanalizowaniu zagadnienia wprowadził zmiany do tabeli nr 8 i wycenę należy wykonać zgodnie z przedstawioną tabelą zamienną numer 8a. Tabela zamienna przewiertów - 8a LP Lokalizacja Numery Kabli Rodzaj Kabli Długość Przewiertu sterowanego Średnica rury dla przewiertu sterowanego Średnica zewnętrzn ej rury 1 E25 - E26 KL 008 KL E35 - E38 KL 009 KL 118 KL 119 YAKY 4x50 YAKY 4x *200/16, ( 2 ) 11 1*200/16,4 --- (1) 3 E91 - E92 KL120.1 YAKY 4x *160/14,6 4 E91 - E102 KL *200/16, ( 2 ) 5 E108 - E109 KL 113 YAKY 4x *160/14, ( 2 ) 6 E103 - E112 KL *200/16, ( 2 ) 7 E117 - E118 KL 010 KL KL *200/16, ( 2 ) 8 E178 - E179 KL E224 - E225 KL E263 - E264 KL 004 KL 105 YAKY KL 107 4x120 YAKY 11 E270 - E271 KL 005 KL KL 109 4x120 YAKY 4x120 YAKY 4x *200/16, ( 2 ) 27 1 *200/16, ( 2 ) 26 1*200/16,4 27 1*200/16, ( 2 ). --- ( 2 ) 12 E280 - E281 KL *200/16, ( 2 )

4 UWAGA Dopuszcza się przekop po wizji lokalnej w związku z nie rozpoczętą budową drogi i budynku remontu kontenerów. Rezygnuje się z dodatkowych rur osłonowych. W cenie przewiertów proszę przyjąć koszty wykonania odpowiednich przyczółków -początkowego i końcowego (zgodnie z wymaganiami maszyny, którą dysponuje oferent), aby przewierty wykonać poziomo na całej trasie przewiertu. Pytanie 4: Odnośnie tabeli 9 Wykonawca na podstawie swojego doświadczenia zwraca uwagę, że najczęściej na kabel YAKY 4x120 jest dobierana rura osłonowa fi 110 a nie 160. Stosowanie rury 160 nie jest zdaniem Wykonawcy uzasadnione technicznie a podraża koszt inwestycji o kilkanaście tysięcy zł. Ponadto wykonawca prosi również o zgodę na wykonywanie prac w technologii przecisków przy pomocy młota pneumatycznego Odpowiedź 4: Zezwala się na zmianę rury osłonowej 160 na 110/10.0 dla kabla YAKY4x120mm. Technologia wykonania przecisku lub przewiertu dla inwestora nie ma znaczenia. Inwestor nie dopuszcza jedynie rozkopywania istniejących dróg, z wyjątkiem odcinka E35-E38, gdzie w związku z nie rozpoczętą budową drogi i budynku remontu kontenerów, po wizji lokalnej, dopuszcza się wykonanie przekopu. Projektant natomiast widzi trudności techniczne przy wykonaniu przecisków przy pomocy młota z uwagi na projektowane odległości, ale dopuszcza taką wersję na ryzyko Wykonawcy. Pytanie 5: W swoim uzgodnieniu Tauron Dystrybucja wymagał schematu z uszczegółowionym układem pomiarowym - brak w załączonym projekcie - proszę o dołączenie schematu. Odpowiedź 5: Stosowne schematy zostaną sporządzone przez projektanta i zostaną przekazane Wykonawcy na etapie realizacji zadania. Pytanie 6: W projekcie wykonawczym w pkt 3.3. Szafy i złącza kablowe jest zapis: Węzły kablowe w wykonaniu na prądy nominalne I000A, złącza kablowe 630A.

5 Ponieważ zwiększenie dla węzłów prądu nominalnego do 1000A eliminuje część producentów, którzy mają certyfikat na 630 A czy Zamawiający zgodzi się na zmianę zapisu na Węzły kablowe w wykonaniu na prądy nominalne 630A, złącza kablowe 630A. Odpowiedź 6: Projektant nie dopuszcza zamiany prądu nominalnego węzłów kablowych z 1000A na 630A i do wyceny należy przyjąć parametry zgodne z projektem. Pytanie 7: Czy wycena szaf kablowych i złącz ma być na obudowach termoutwardzalnych typu DIN? Odpowiedź 7: Prace mają być wykonane zgodnie z dokumentacją, złącza mają mieć obudowy termoutwardzalne typu DIN. Pytanie 8: Czy rozłączniki listwowe muszą być typu SL (prod. Jean Muller) czy można zastosować zamienniki? Odpowiedź 8: Do wyceny można zastosować zamiennie (o parametrach równoważnych lub wyższych) dowolne rozłączniki listwowe na układzie szyn. Nie dopuszcza się natomiast innego rozwiązania technicznego. SZEF płk Robert WÓJCIK Bożena Tracz (tel )-SZP T13/24, B-5 C:\Documents and Settings\b.tracz\Pulpit\Odpowiedzi na pytania do SIWZ na sieć energet. w Opolu z dn r.doc
