1 1 Jakość Nasze produkty i usługi nieustannie rozwijamy i modyfikujemy dla potrzeb odbiorcy. Nasz sukces mierzymy poprzez sukces naszych klientów. Polska Sp. z o.o. Satysfakcja Zadowolenie naszych klientów zawsze było bezpośrednio związane z produktami i usługami jakie im dostarczamy ramach kompleksowej oferty. Kontakt Biuro Polskiej spółki w Warszawie: Al. Jerozolimskie 133/ Warszawa kontakt@estpolska.pl

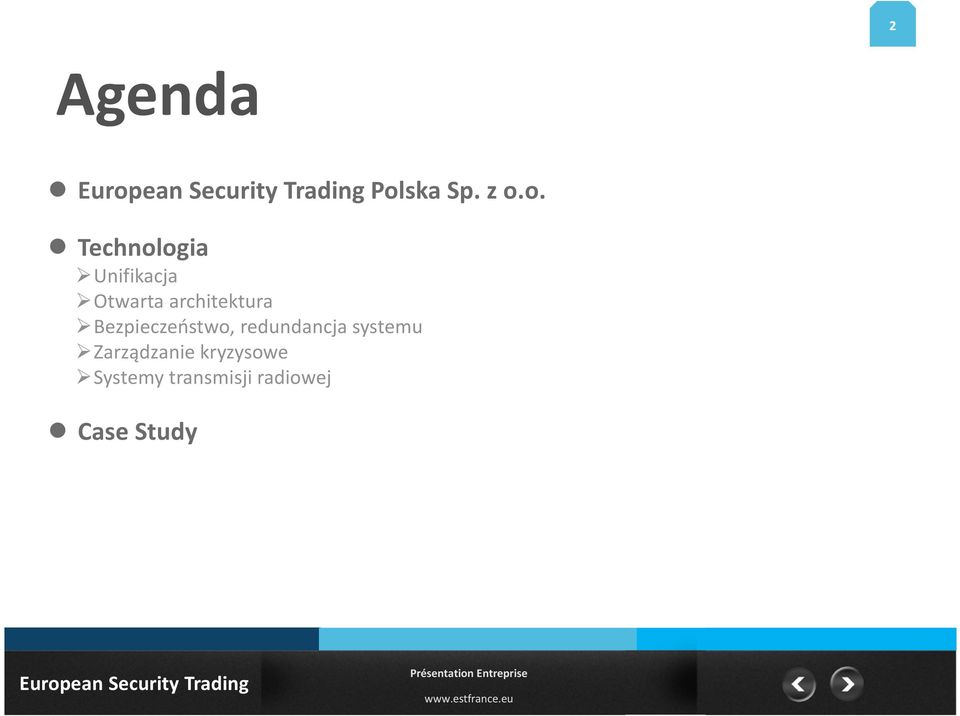

2 2 Agenda Polska Sp. z o.o. Technologia Unifikacja Otwarta architektura Bezpieczeństwo, redundancja systemu Zarządzanie kryzysowe Systemy transmisji radiowej Case Study

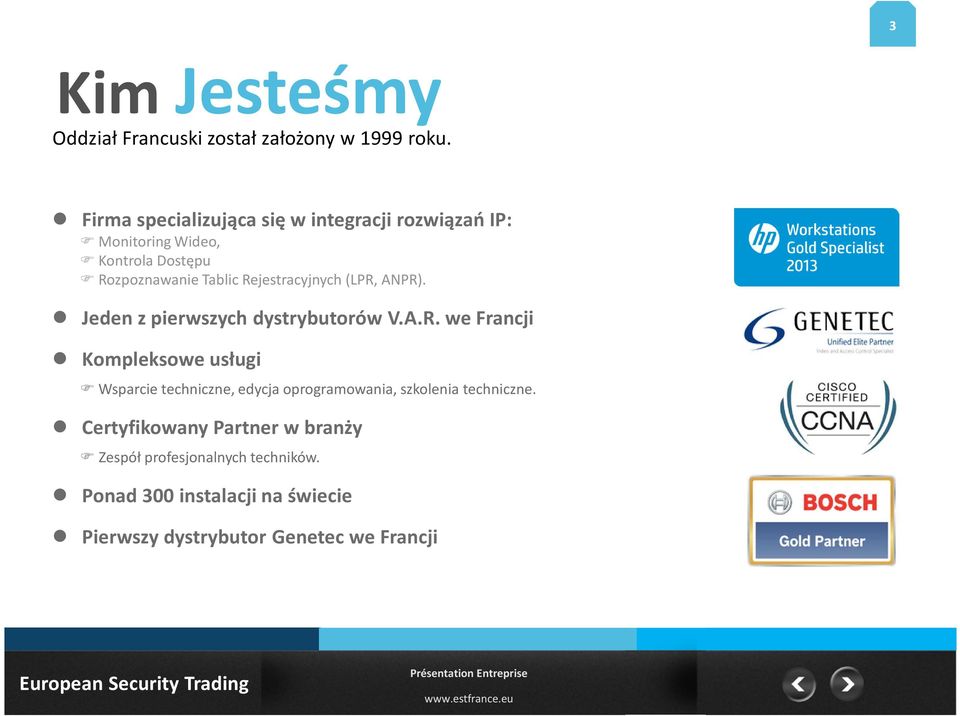

3 3 Kim Jesteśmy Oddział Francuski został założony w 1999 roku. Firma specializująca się w integracji rozwiązań IP: Monitoring Wideo, Kontrola Dostępu Rozpoznawanie Tablic Rejestracyjnych (LPR, ANPR). Jeden z pierwszych dystrybutorów V.A.R. we Francji Kompleksowe usługi Wsparcie techniczne, edycja oprogramowania, szkolenia techniczne. Certyfikowany Partner w branży Zespół profesjonalnych techników. Ponad 300 instalacji na świecie Pierwszy dystrybutor Genetec we Francji

4 4 Dystrybucja + Development oprogramowania, szkolenia techniczne, wsparcie projektowe i konfiguracyjne Aktywnie uczestniczymy w procesie projektowania architektury systemów naszych partnerów, w celu osiągnięcia najbardziej efektywnego rozwiązania pomiędzy wydajnością systemu, oczekwaniami klienta a optymalizacją budżetu. Naszego wsparcia udzielamy również na etapie wdrożenia. DEVELOPMENT SZKOLENIA WSPARCIE E.S.T tworzy i modyfikuje oprogramowanie Misja: Dostarczanie rozwiązań dedykowanych, integracja produktów trzecich z platformami bezpeczeństwa jakie dostarczamy E.S.T oferuje certyfikowane szkolenia Certyfikowane szkolenia z produktów E.S.T oraz oprogramowania Genetec dopasowane do Twoich wymagań z dziedziny systemów bezpieczeństwa IP E.S.T Wsparie techniczne dostępne jest 5 dni w tygodniu Poprzez wsparcie techniczne rozumiemy szybką i dokładną odpowiedź na wszelkie problemy pojawiające się w Twoim systemie bezpieczeństwa.

5 5 Zunifikowany system bezpieczeństwa

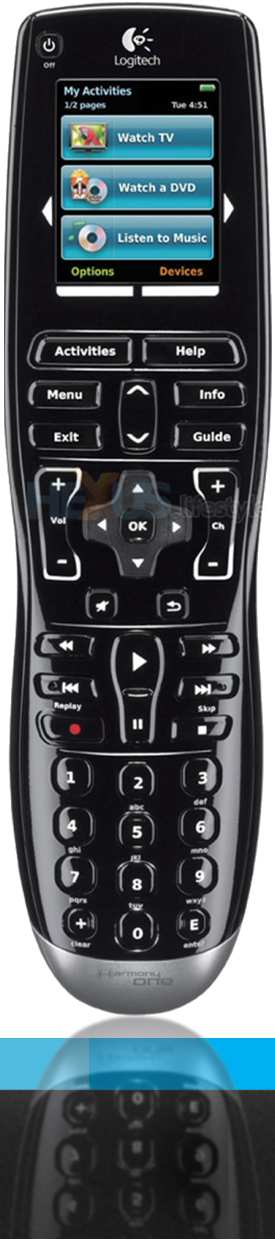

6 6 Unifikacja Media center DVD Wzmacniacz TV Oglądaj TV Oglądaj DVD Słuchaj muzyki

7 7 Unifikacja Zunifikowana platforma bezpieczeństwa Licence Plate Recognition Videomonitoring Kontrola dostępu

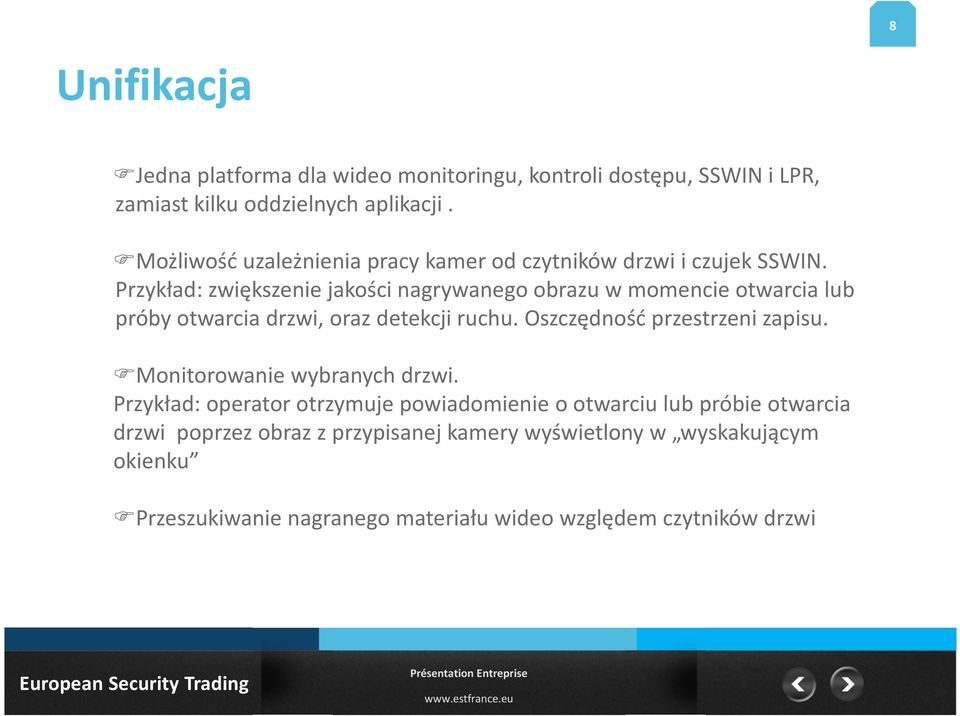

8 8 Unifikacja Jedna platforma dla wideo monitoringu, kontroli dostępu, SSWIN i LPR, zamiast kilku oddzielnych aplikacji. Możliwość uzależnienia pracy kamer od czytników drzwi i czujek SSWIN. Przykład: zwiększenie jakości nagrywanego obrazu w momencie otwarcia lub próby otwarcia drzwi, oraz detekcji ruchu. Oszczędność przestrzeni zapisu. Monitorowanie wybranych drzwi. Przykład: operator otrzymuje powiadomienie o otwarciu lub próbie otwarcia drzwi poprzez obraz z przypisanej kamery wyświetlony w wyskakującym okienku Przeszukiwanie nagranego materiału wideo względem czytników drzwi

9 9 Unifikacja Video: Ukradziona karta dostępu

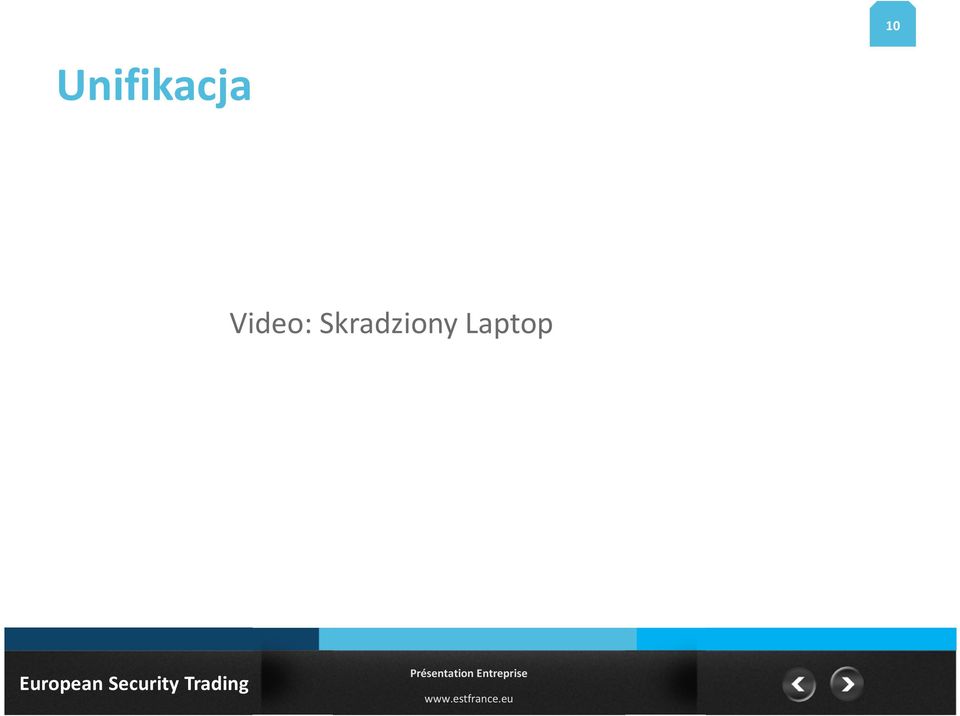

10 10 Unifikacja Video: Skradziony Laptop

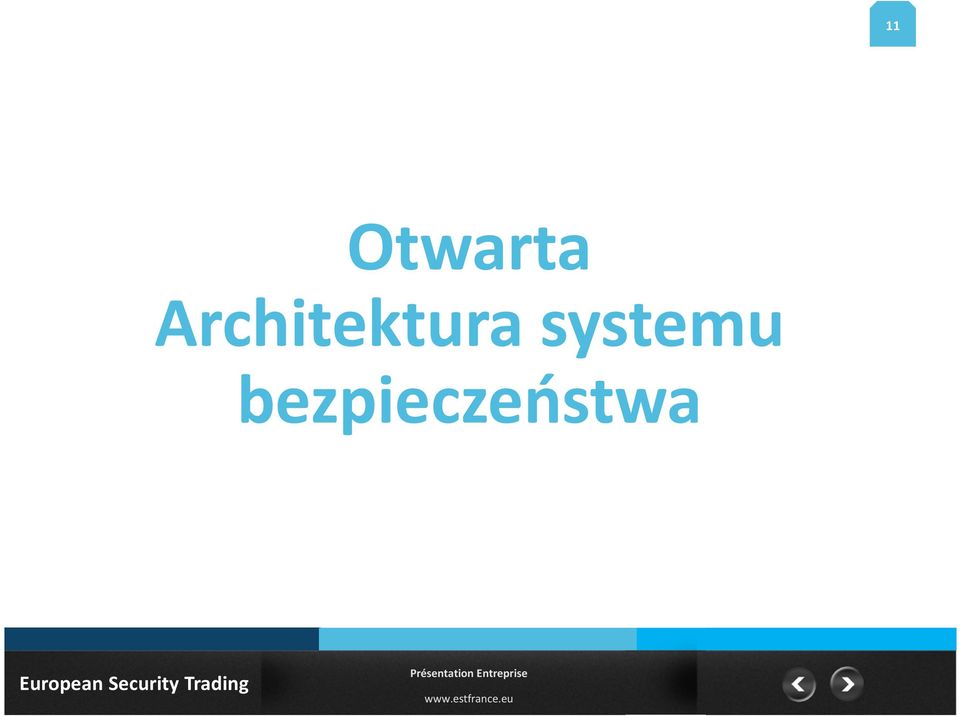

11 11 Otwarta Architektura systemu bezpieczeństwa

12 System otwarty - kamery 12

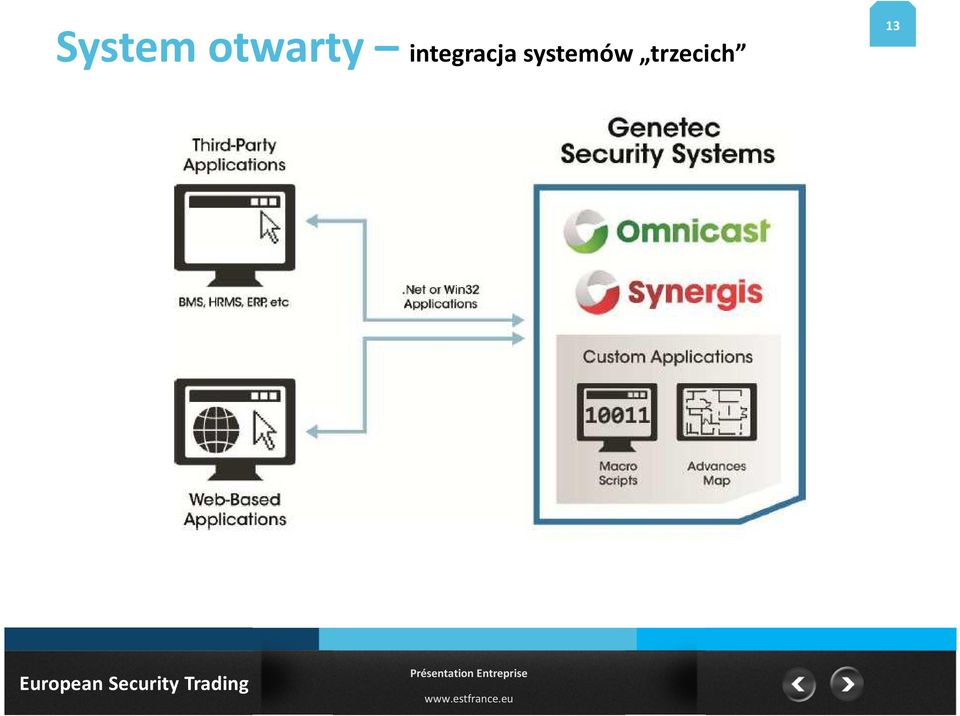

13 System otwarty integracja systemów trzecich 13

14 System otwarty integracja systemów trzecich 14

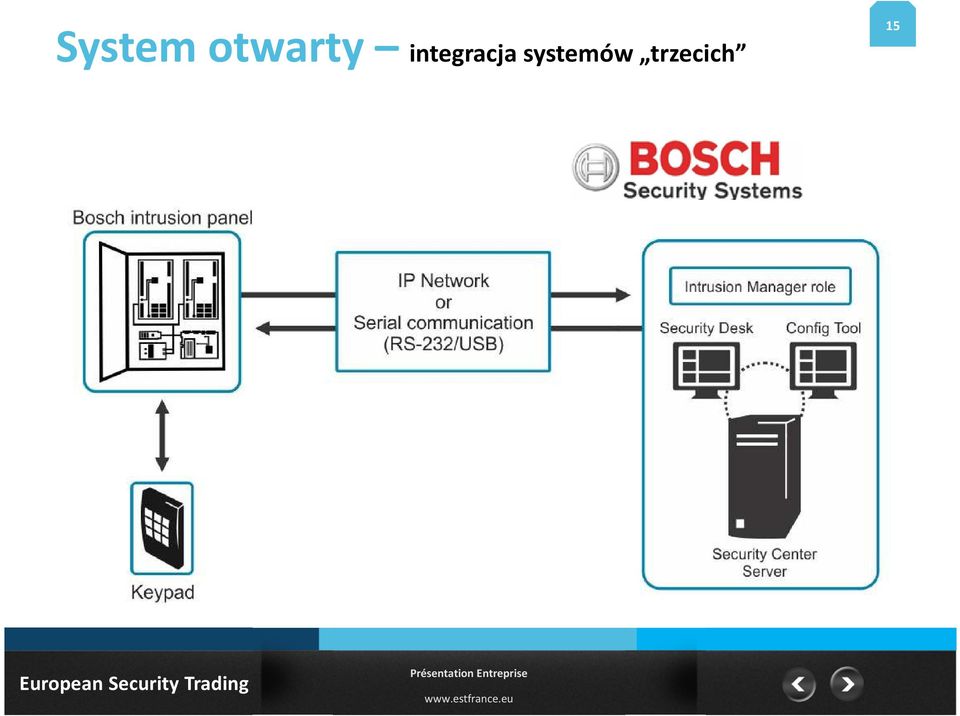

15 System otwarty integracja systemów trzecich 15

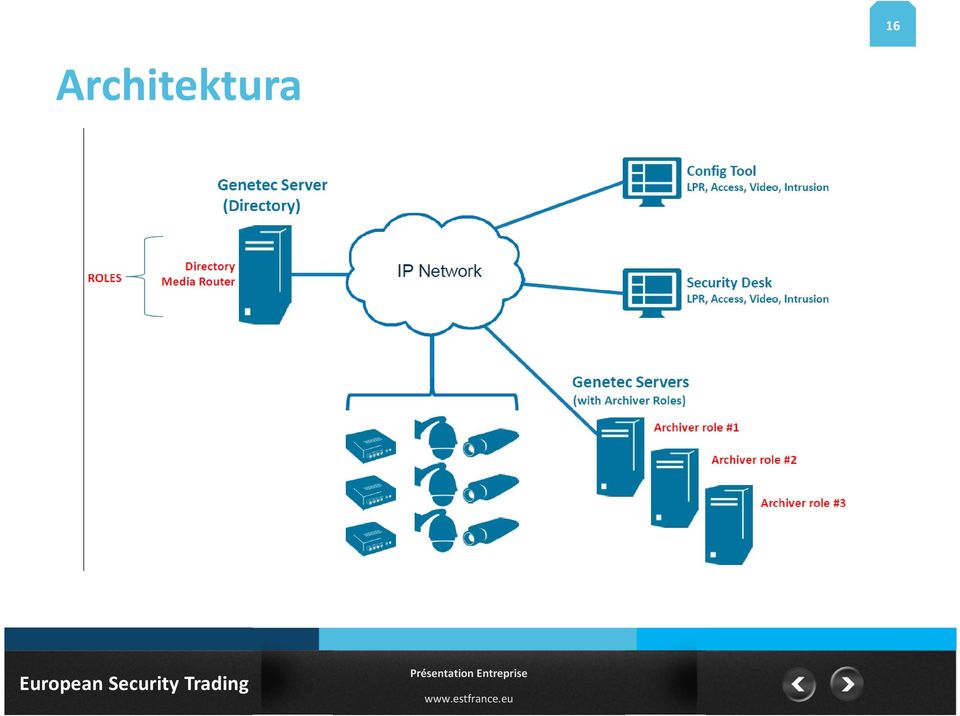

16 16 Architektura

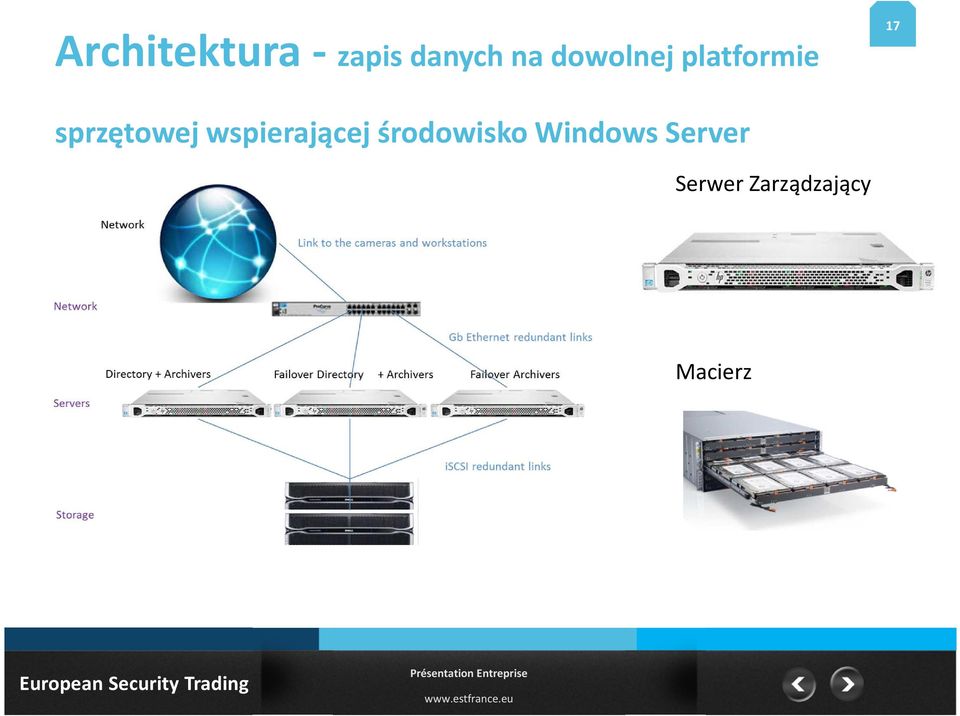

17 Architektura - zapis danych na dowolnej platformie 17 sprzętowej wspierającej środowisko Windows Server Serwer Zarządzający Macierz

18 18 Architektura Unicast / Multicast?

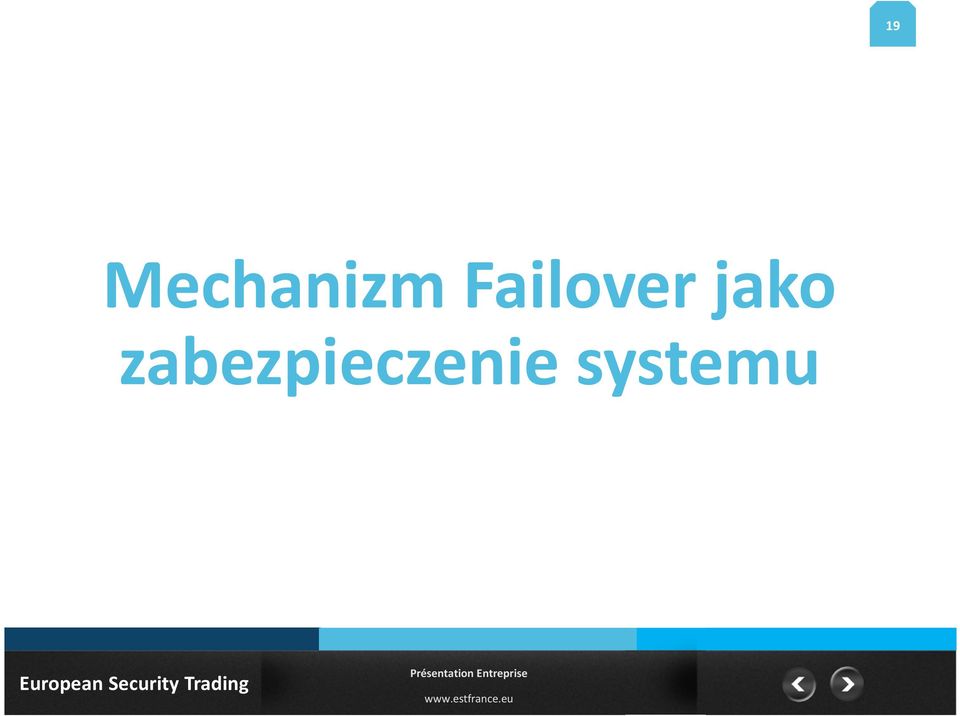

19 19 Mechanizm Failover jako zabezpieczenie systemu

20 20 Bezpieczny zapis danych Failover

21 21 Bezpieczny zapis danych redundantny czy failover? Serwer redundantny

22 22 Bezpieczny zapis danych redundantny czy failover? kamery failover serwer failover

23 23 Zarządzanie kryzysowe

24 Zarządzanie kryzysowe reguły systemowe 24

25 Zarządzanie kryzysowe alarmy 25

26 Zarządzanie kryzysowe Zagrożenie W momencie aktywacji : 26 - Ustaw minimalny poziom użytkownika - Blokuj kamery - Przypisz uprawnienia dostępu dla strefy tylko określonym strażnikom - Powiadom wszystkich użytkowników - Zwiększ jakość nagrywania wideo - Aktywuj ochronę materiału wideo W momencie deaktywacji: - Przywróć poziom użytkownika i prawa dostępu dla warunków normalnych - Odblokuj kamery - Przywróć jakość nagrywanego materiału do normalnego poziomu - Deaktywuj ochronę materiału wideo

27 27 Transmisja radiowa w systemie bezpieczeństwa

28 28 Radiowe Systemy Łączności Grupowej o Charakterze Krytycznym Możliwość wykorzystania DMR Tier 3 jako systemu trunkingowego łączności głosowej.

29 29

30 Standard ETSI DMR Główne parametry i funkcjonalności (1/2) Najważniejsze dane techniczne: Szerokość kanału: 12.5 khz. Kanały dostępowe: 2 szczeliny TDMA (2 niezależne kanały). Modulacja: 4FSK. Przepływność bitowa (brutto): 9.6kbps. Prędkość symbolowa: 4,800 sym/sec (2 bity per symbol). Długość ramki: 60 msec. Nowoczesny koder/dekoder głosu AMBE+2. Wzmacniacz RF: Klasa C (stała maska, wysoka wydajność). 30 Usługi transmisji danych: IP over DMR. Krótkie wiadomości. Korekcja Błędów w Przód (FEC 1, ½ oraz ¾). Transmisja danych z lub bez potwierdzenia. Indywidualna/Grupowa transmisja danych. Możliwość wykorzystania do 2 szczelin(do 9,6 kbps gross bit rate).

31 Standard ETSI DMR 31 Główne parametry i funkcjonalności (2/2) Tryby pracy: Konwencjonalny(Tier II) Trunkingowy(Tier III) Unit-to-unit (DMO) Usługi Podstawowe i Głosowe: Połączenia Indywidualne Połączenia Grupowe Połączenia Rozsiewcze Połączenia Alarmowe Możliwość dołączenia do zestawionych połączeń Różne tryby dostępu do kanału Zarządzanie dostępem z wykorzystaniem kodu koloru

32 Krótki opis techniki Simulcast System Simulcast vs. Komórkowy 32 PojedynczyWirtualnyPrzekaźnik: -Szeroki zasięg pokrycia. -Wymaga małą liczbę kanałów w sieci Wystarczy tylko 1 para częstotliwości dla sieci. Naturalny bezprzerwowy Hand-Over. Radiowy zasięg sieci łatwy do zwiększenia. Optymalny zasięg na rozległych i trudnych obszarach. Elastyczna architekturaotwarta dla różnych konfiguracji sieci i przyszłej rozbudowy.

33 DMR Tier II vs DMR Tier III vs TETRA 33 DMR Tier II DMR Tier III TETRA Tryb pracy Konwencjonalny Trunkingowy Trunkingowy Pasmo pracy VHF/UHF VHF/UHF UHF Efektywność widmowa 6.25 khz 6.25 khz 6.25 khz Szerokość kanału 12.5 KHz 12.5 KHz 25 khz Możliwość natężenia ruchu Niska Wysoka Wysoka Element Centralny sieci Brak Tak Tak Priorytety Połączeń Brak 4 16 Standaryzowany styk konsoli Brak AIS (AISIP) Brak Rozmowy Grupowe W zasięgu przemiennika W całej sieci W całej sieci Bezpieczeństwo Średnie (szyfrowanie 40 ARC4) Średnie (szyfrowanie do 256DES/AES, autentyfikacja) Transmisja Danych Do 9.6 kbps Do 9.6 kbps Wysokie (szyfrowanie i autentyfikacja) Do 28,8 kb/s (Multislot- PD) Do kbpsz TEDS

34 System ECOS-D Certyfikaty Interoperacyjności DMRA Tier III 34 Pełna kompatybilność zhytera,tait, Simoco oraz Radio Datapotwierdzona testami certyfikującymi Interoperacyjność DMRA. 22/05/

35 35 REFERENCJE: PROJEKTY Rozwój oprogramowania Prezentacja zintegrowanych rozwiązań

36 36 REFERENCJE 1 Budynek ICAD w Paryżu 166 czytników kart 51 kamer (Megapixel) 14 XSharp kamer LPR od Genetec SmartMap

37 37 REFERENCJE 1 Budynek ICAD w Paryżu Honeywell Galaxy NFA2P(150 punktów detekcji) Rozpoznawanie tablic rejestracyjnych. Informacja o zajętości miejsc. Monitorowanie czasu przebywania pojazdów. Podział logiczny systemu na 2 niezależne systemy bezpieczeństwa

38 38 REFERENCJE 1 VIDEOMONITORING DLA OBWODNICY PARYŻA (35 km) Zwirtualizowane środowisko i redundancja systemu Ponad 300 zarządzanych kamer PTZ Integracja z GIS (GeographicInformation System). Policja może monitorowaći śledzićzachowania na obwodnicy oraz zarządzać alarmami, poprzez przełączanie się pomiędzy kamerami wykorzystując aplikację SmartMap.

39 39 REFERENCJE 2 - VIDEOMONITORING : ORLEANS TRANSPORTATION - KEOLIS Zcentralizowana jednostka zarządzania ruchem, dopasowana do obecnych wymagań transportu publicznego Stworzone centrum zarządzania pozwala na monitoring i kontrolę: 2 liniii tramwajowych Wszystkich liniii autobusowych Przestrzenie parkingowe z informacją na żywo dla klientów Kordynacja 140 autobusów i 40 tramwajów w godzinach szczytu

40 40 REFERENCJE 2 - VIDEOMONITORING : ORLEANS TRANSPORTATION - KEOLIS Opis systemu 402 kamery 39 stacji roboczych Videowallz16ekranów 1 Barco video wall 8 wirtualnych serwerów dla aplikacji wideo 3serweryHPDL360z64GbRAM,VMWARE Redundantne zasilanie i chłodzenie Gigabit Ethernet(skrętka i światłowód) Pamięc masowa PILLAR Centrum zarządzania dla 400 kamer systemowych

41 41 REFERENCJE 3 - VIDEOMONITORING : TNT - express delivery Jeden z największych graczy rynku logitycznym TNT jest jedną z największych firm operujących na rynku logistycznym. Szacuje się, że dziennie firma ta transportuje ok. 1 mln paczek.

42 42 REFERENCJE 3 - VIDEOMONITORING : TNT Architektura Sieć LAN w każdej lokalizacji Globalna federacja z centralnym, systemem nadzoru krajowym

43 43 REFERENCJE 3 - VIDEOMONITORING : TNT Opis systemu Centralne zarządzanie 946 kamer, 838 w federacji 9 stacji operatorskich 95 lokalizacji zabezpieczonych Aplikacja SmartMap od EST

44 44 KONTAKT Z NAMI Google Map Google Map Address: 6, rue des Artisans Jouars Pontchartrain - FRANCE Telephone: contact@estfrance.eu Address: Al. Jerozolimskie 133/ Warszawa POLSKA/POLAND Telephone: kontakt@estpolska.pl

45 45 DZIĘKUJEMY ZA UWAGĘ
