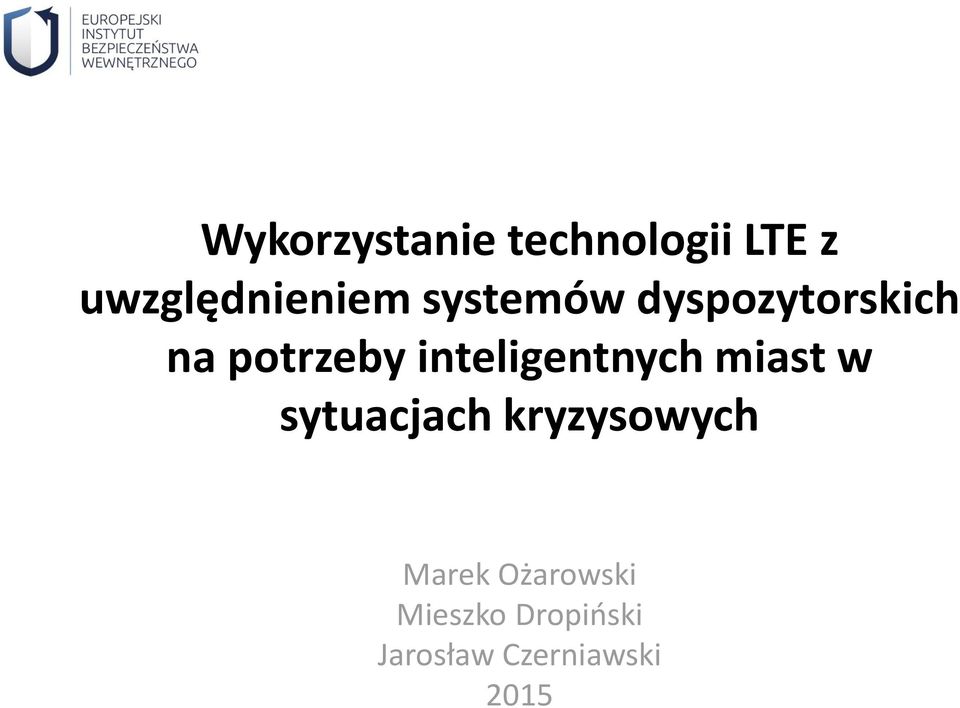

1 Wykorzystanie technologii LTE z uwzględnieniem systemów dyspozytorskich na potrzeby inteligentnych miast w sytuacjach kryzysowych Marek Ożarowski Mieszko Dropioski Jarosław Czerniawski 2015

2 Klaster EIBW Europejski Instytut Bezpieczeostwa Wewnętrznego to katalizator współpracy dla ośrodków naukowo-badawczych oraz biznesu. Opieramy swe działania na założeniu, wedle którego gospodarka winna wykorzystywad w sposób maksymalny innowacyjnośd opartą na szeroko zakrojonych badaniach naukowych - zwłaszcza we wschodzących dziedzinach nauki. W ramach współpracy z jednostkami paostwowymi działającymi na rzecz poprawy bezpieczeostwa, uczelniami wyższymi oraz przedsiębiorcami tworzymy płaszczyznę dla powstawania oraz wdrażania także produktów podwójnego zastosowania.

3 Inteligentne miasto

4 Sytuacje kryzysowe

5 Centrum kryzysowe

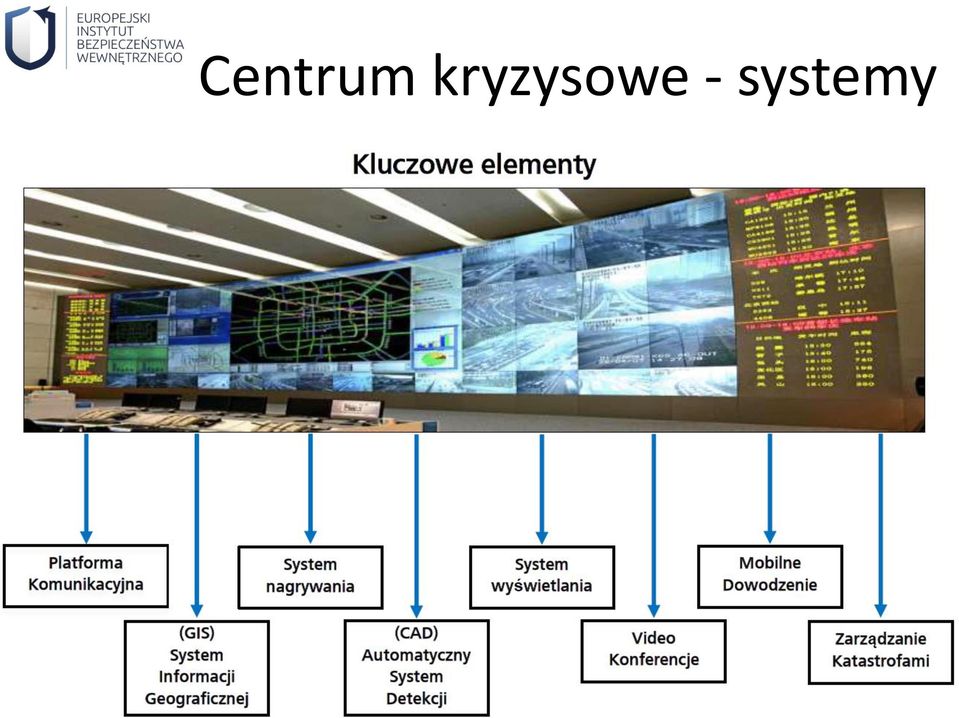

6 Centrum kryzysowe - systemy

7 Monitoring miejski

8 Jak zapewnid usługi?

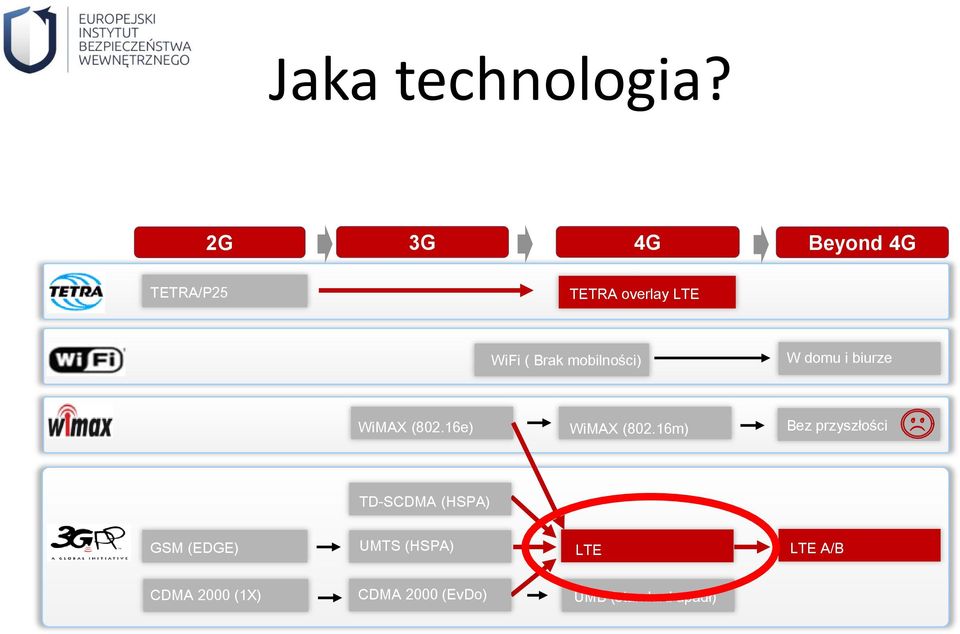

9 Jaka technologia? 2G 3G 4G Beyond 4G TETRA/P25 TETRA overlay LTE WiFi ( Brak mobilności) W domu i biurze WiMAX (802.16e) WiMAX (802.16m) Bez przyszłości TD-SCDMA (HSPA) GSM (EDGE) UMTS (HSPA) LTE LTE A/B CDMA 2000 (1X) CDMA 2000 (EvDo) UMB (standard upadł)

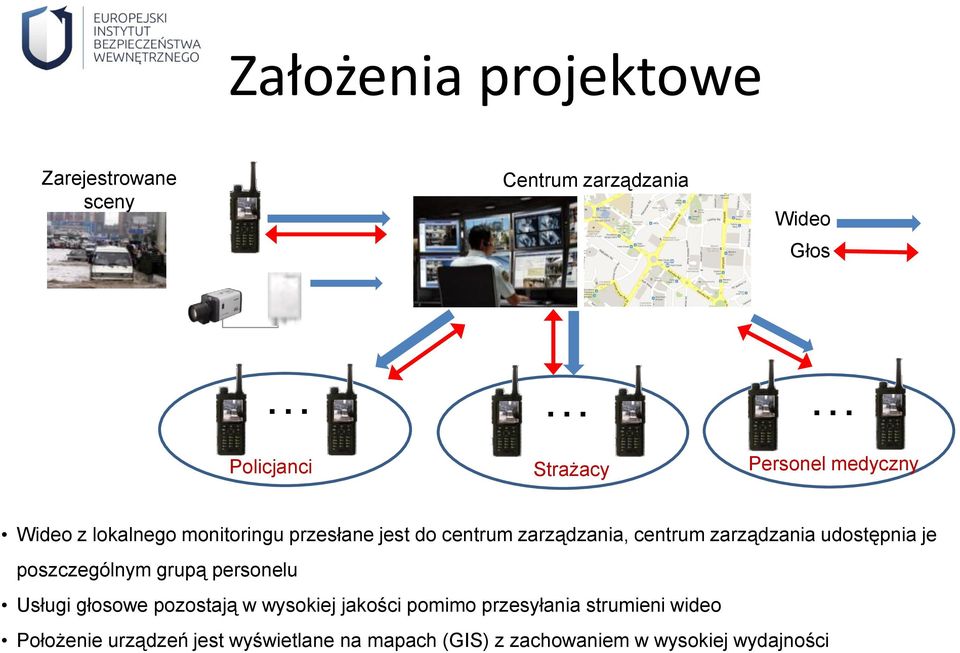

10 Założenia projektowe Zarejestrowane sceny Centrum zarządzania Wideo Głos Policjanci Strażacy Personel medyczny Wideo z lokalnego monitoringu przesłane jest do centrum zarządzania, centrum zarządzania udostępnia je poszczególnym grupą personelu Usługi głosowe pozostają w wysokiej jakości pomimo przesyłania strumieni wideo Położenie urządzeń jest wyświetlane na mapach (GIS) z zachowaniem w wysokiej wydajności

11 Narodziny rozwiązania?

12 System testowy

13 System testowy

14 System testowy Testy terenowe - dopuszczenie do pracy systemu i urządzeń zgodnie z decyzją nr DZC-WSR /13(3): Wykaz najważniejszych parametrów: Lokalizacja stacji bazowej: Gdynia, ul. Hutnicza 3 System: elte Max moc promieniowana: 11,2 dbw Azymut maksymalnego promieniowania: 340,0 0 Kąt pochylenia wiązki głównej: 0,0 0 Wysokość zawieszenia anteny 39 m (n.p.t.) Zakres częstotliwości pracy systemu: MHz Szerokość kanału: 10 MHz Dostęp do kanału: TDD Podział ramki: 4 DL, 4 UL, 2 S (10 DwPTS, 2 GP, 2 UpPTS) Radiostacja noszona maksymalna moc promieniowana: -6,0 dbw Radiostacja noszona wysokość zawieszenia anteny: 1,5 m (n.p.t.)

15 System testowy Połączenie grupowe Połączenie rozgłoszeniowe Połączenia alarmowe Predefiniowane priorytety połączeń Dynamiczne przegrupowanie DMO Zdalna aktywacja & dezaktywacja Kasowanie / dodawanie użytkownika Monitorowanie braku aktywności Tryb bezpośredni - DMO Dynamiczne przegrupowanie Dołączanie użytkowników do aktywnej grupy Ograniczenie czasu trwania połączeń Skanowanie połączeń grupowych Kasowanie użytkownika Ograniczanie połączeń przychodzących i wychodzących Prezentacja statusu użytkownika Prezentacja nazwy rozmówcy i grupy

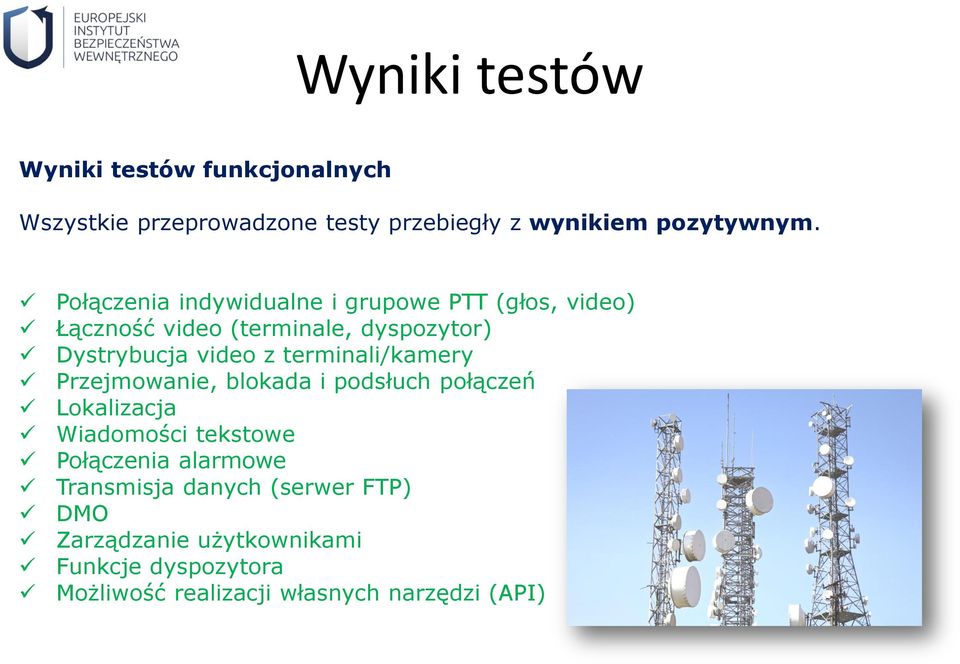

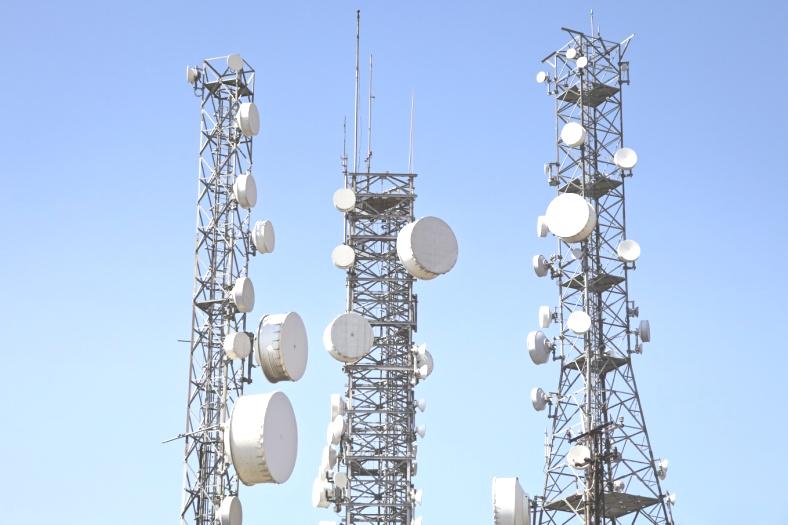

16 Wyniki testów Wyniki testów funkcjonalnych Wszystkie przeprowadzone testy przebiegły z wynikiem pozytywnym. Połączenia indywidualne i grupowe PTT (głos, video) Łączność video (terminale, dyspozytor) Dystrybucja video z terminali/kamery Przejmowanie, blokada i podsłuch połączeń Lokalizacja Wiadomości tekstowe Połączenia alarmowe Transmisja danych (serwer FTP) DMO Zarządzanie użytkownikami Funkcje dyspozytora Możliwość realizacji własnych narzędzi (API)

17 Wyniki testów Założenia testów terenowych Weryfikacja zasięgów, przy których możliwa jest poprawna realizacja usług dla głosu i wideo Weryfikowane usługi: Połączenia głosowe grupowe, Połączenia głosowe indywidualne, Dystrybucja obrazu, Obsługa wiadomości tekstowych. Testy przeprowadzone w terenie przemysłowym silnie zurbanizowanym Założenia przed testami Zasięgi usług w paśmie 1,8 GHz: GŁOS 3,5-7 km DANE 1,5 3,5 km

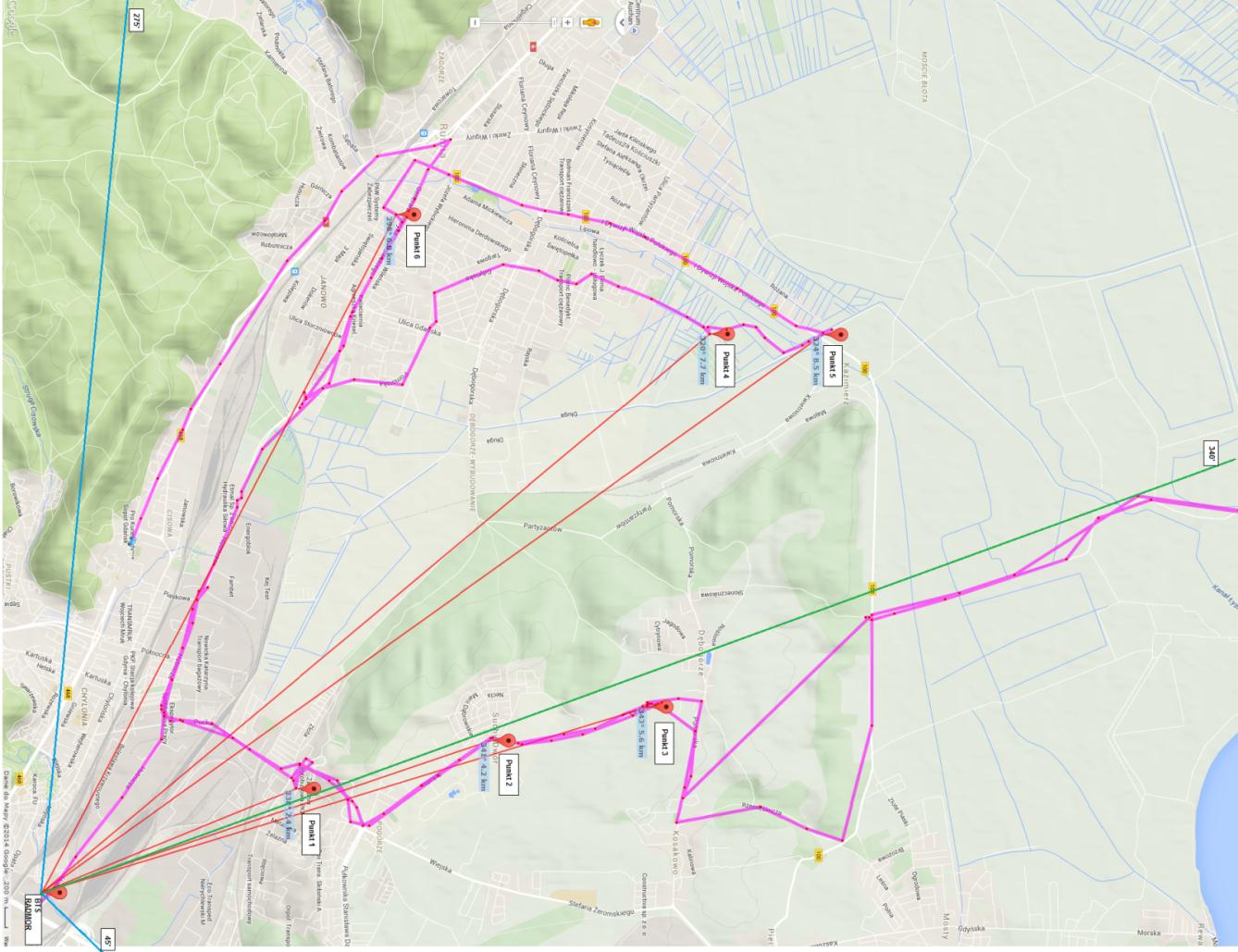

18 Wyniki testów Miejsce wykonywania badań Punkt 1 Zajezdnia autobusowa PKA Punkt 2 Suchy Dwór Punkt 3 Dębogórze Punkt 4 Trasa Rumia-Kazimierz 1 Punkt 5 - Trasa Rumia-Kazimierz 2 Punkt 6 Rumia Czas wykonania badań 28 listopada 2014r.

19 Standaryzacja elte Kroki standaryzacji: Opracowanie standardu przez CCSA 9 Sesja Plenarna konferencji ITU-R (Radio) w Genewie listopad 2014 adopcja standardu CCSA Publikacja ITU-R M.2009 marzec 2015 Treść rekomendacja B-TrunC jako system PPDR (Public Protection Disaster Relief) ITU-R M.2009

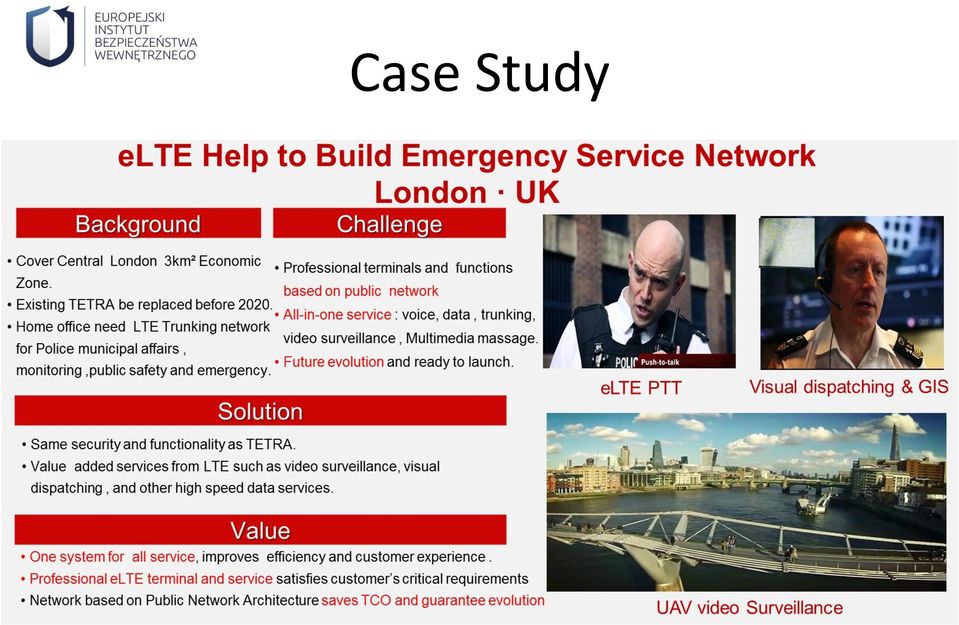

20 Case Study

21 Prezentacja film

22 Pytania
