Zawór membranowy Metalowy

Transkrypt

1 Zawór membranowy Metalowy Montaż 2/2 drożny zawór membranowy GEMÜ jest wyposażony w bezobsługowy napęd tłokowy, który może być sterowany za pomocą neutralnego gazu. Do dyspozycji są funkcje sterowania "normalnie zamknięty", "normalnie otwarty" i "podwójnego działania". Standardowo wbudowany jest optyczny wskaźnik położenia. Właściwości Przeznaczony jest do mediów neutralnych, żrących*, ciekłych i gazowych Niewrażliwy na media zawierające cząsteczki Korpus zaworu i membrana dostępne z różnych materiałów i w różnych wersjach Kompaktowa konstrukcja wymagająca niewiele miejsca Możliwość czyszczenia i sterylizacji CIP/SIP Wersje wg ATEX na żądanie Zalety Napęd i media są hermetycznie oddzielone Do zastosowań sterylnych Dowolny kierunek przepływu, szczelność przy pełnym ciśnieniu roboczym w obydwu kierunkach przepływu Możliwa jest instalacja na zoptymalizowane odprowadzanie Akcesoria opcjonalne: - ogranicznik podnoszenia - elektryczne wskaźniki pozycji z mikroprzełącznikami lub czujnikami bezdotykowymi *patrz dane medium roboczego na stronie 2 Rysunek przekrojowy

2 Dane techniczne Medium robocze Żrące, neutralne, gazowe i płynne media, które nie wpływają negatywnie na fizyczne i chemiczne właściwości danego materiału obudowy i membrany. Temperatury Temperatura medium FPM ( 4) C EPDM ( 13) C EPDM ( 17) C PTFE ( 52) C Temperatura sterylizacji FPM ( 4) nie dotyczy EPDM ( 13) 150 C, max. 60 min EPDM ( 17) 150 C, max. 180 min PTFE ( 52) Temperatura stała* 150 C Temperatura sterylizacji dotyczy pary lub przegrzanej wody. * W przypadku ciągłego zasilania parą należy regularnie kontrolować właściwe zawory Temperatura otoczenia C Medium sterujące Neutralne gazy Maks. dop. temperatura medium sterującego 40 C Pojemność 0,02 dm³ Średnica znamionowa Ciśnienie robocze Ciśnienie sterujące [bar] Wielkość membrany DN [bar] F.st. 1 F.st. 2 F.st max. 5,5 max. 5,0 Wszelkie wartości ciśnienia w barach nadciśnienia, dane dot. ciśnienia roboczego ustalone zostały przy obecnym statycznie z jednej strony ciśnieniu roboczym przy zamkniętym zaworze. Dla podanych wartości zagwarantowana jest szczelność na gnieździe zaworu i na zewnątrz. Dane dla ciśnienia roboczego obecnego z obu stron i dla mediów o najwyższym stopniu czystości na żądanie. Wielkość membrany DN DIN 0 Wartości Kv [m³/h] Seria 1 16 Seria 2 17 Seria 3 18 ASME BPE 59 EN ISO ,4 2,4 2,4 2,2 3,3 15 3,3 3,8 3,8 3,8 2,2 4, ,8 - Wartości Kv ustalane zgodnie z normą IEC 534, ciśnienie wejściowe 6 bar, Δp 1 bar, materiał korpusu zaworu zestali nierdzewnej z membraną z miękkich elastomerów. 2

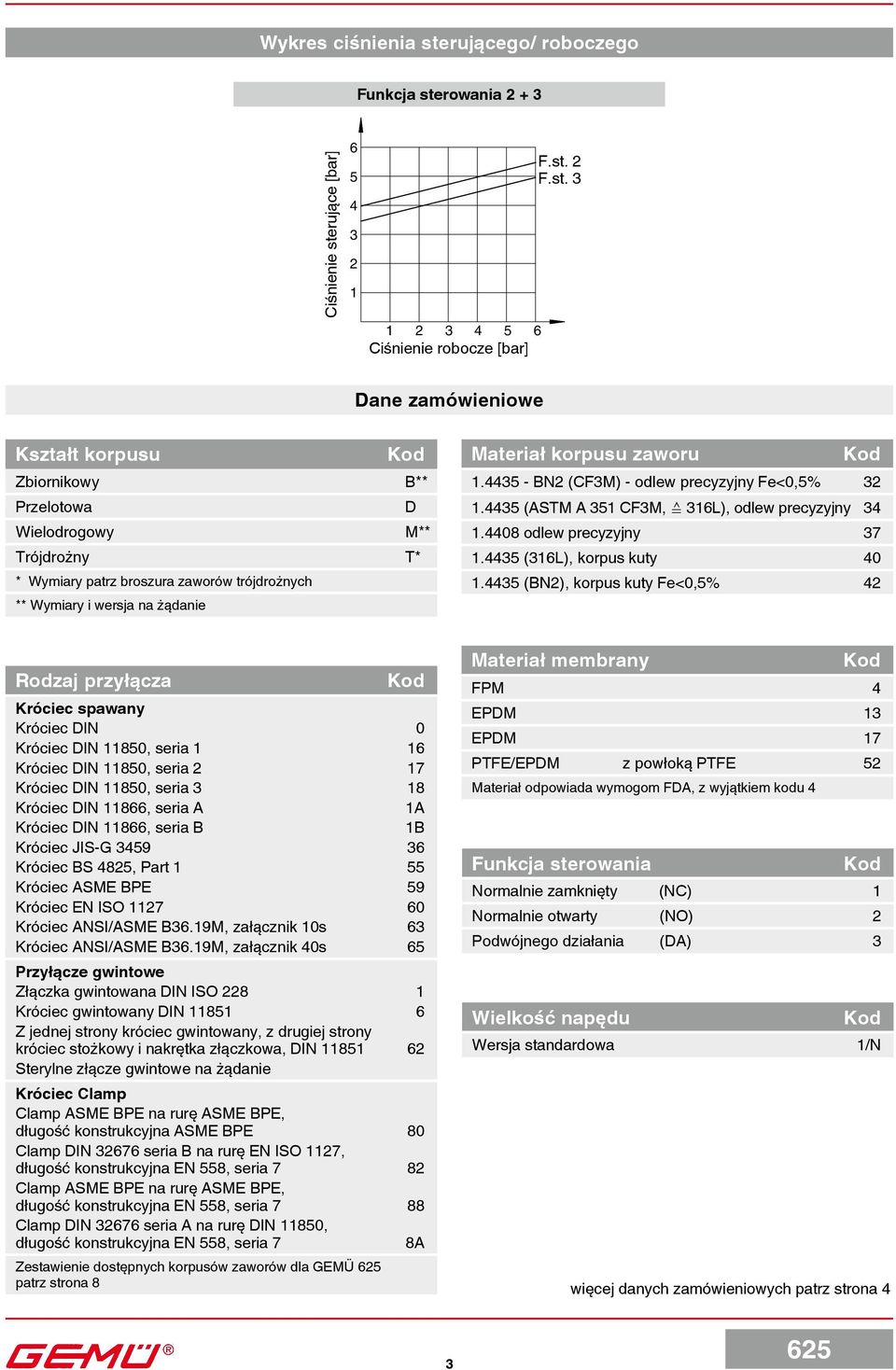

3 Wykres ciśnienia sterującego/ roboczego Funkcja sterowania Ciśnienie Steuerdruck sterujące in bar [bar] Ciśnienie Betriebsdruck robocze in [bar] Stf. F.st. 22 Stf. F.st. 33 Dane zamówieniowe Kształt korpusu Zbiornikowy B** Przelotowa D Wielodrogowy M** Trójdrożny T* * Wymiary patrz broszura zaworów trójdrożnych ** Wymiary i wersja na żądanie Materiał korpusu zaworu BN2 (CF3M) - odlew precyzyjny Fe<0,5% (ASTM A 351 CF3M, 316), odlew precyzyjny odlew precyzyjny (316), korpus kuty (BN2), korpus kuty Fe<0,5% 42 Rodzaj przyłącza Króciec spawany Króciec DIN 0 Króciec, seria 1 16 Króciec, seria 2 17 Króciec, seria 3 18 Króciec DIN 11866, seria A 1A Króciec DIN 11866, seria B 1B Króciec JIS-G Króciec BS 4825, Part 1 55 Króciec ASME BPE 59 Króciec EN ISO Króciec ANSI/ASME B36.19M, załącznik s 63 Króciec ANSI/ASME B36.19M, załącznik 40s 65 Przyłącze gwintowe Złączka gwintowana DIN ISO Króciec gwintowany DIN Z jednej strony króciec gwintowany, z drugiej strony króciec stożkowy i nakrętka złączkowa, DIN Sterylne złącze gwintowe na żądanie Króciec Clamp Clamp ASME BPE na rurę ASME BPE, długość konstrukcyjna ASME BPE 80 Clamp DIN seria B na rurę EN ISO 1127, długość konstrukcyjna EN 558, seria 7 82 Clamp ASME BPE na rurę ASME BPE, długość konstrukcyjna EN 558, seria 7 88 Clamp DIN seria A na rurę, długość konstrukcyjna EN 558, seria 7 8A Zestawienie dostępnych korpusów zaworów dla GEMÜ patrz strona 8 Materiał membrany FPM 4 EPDM 13 EPDM 17 PTFE/EPDM z powłoką PTFE 52 Materiał odpowiada wymogom FDA, z wyjątkiem kodu 4 Funkcja sterowania Normalnie zamknięty (NC) 1 Normalnie otwarty (NO) 2 Podwójnego działania (DA) 3 Wielkość napędu Wersja standardowa 1/N więcej danych zamówieniowych patrz strona 4 3

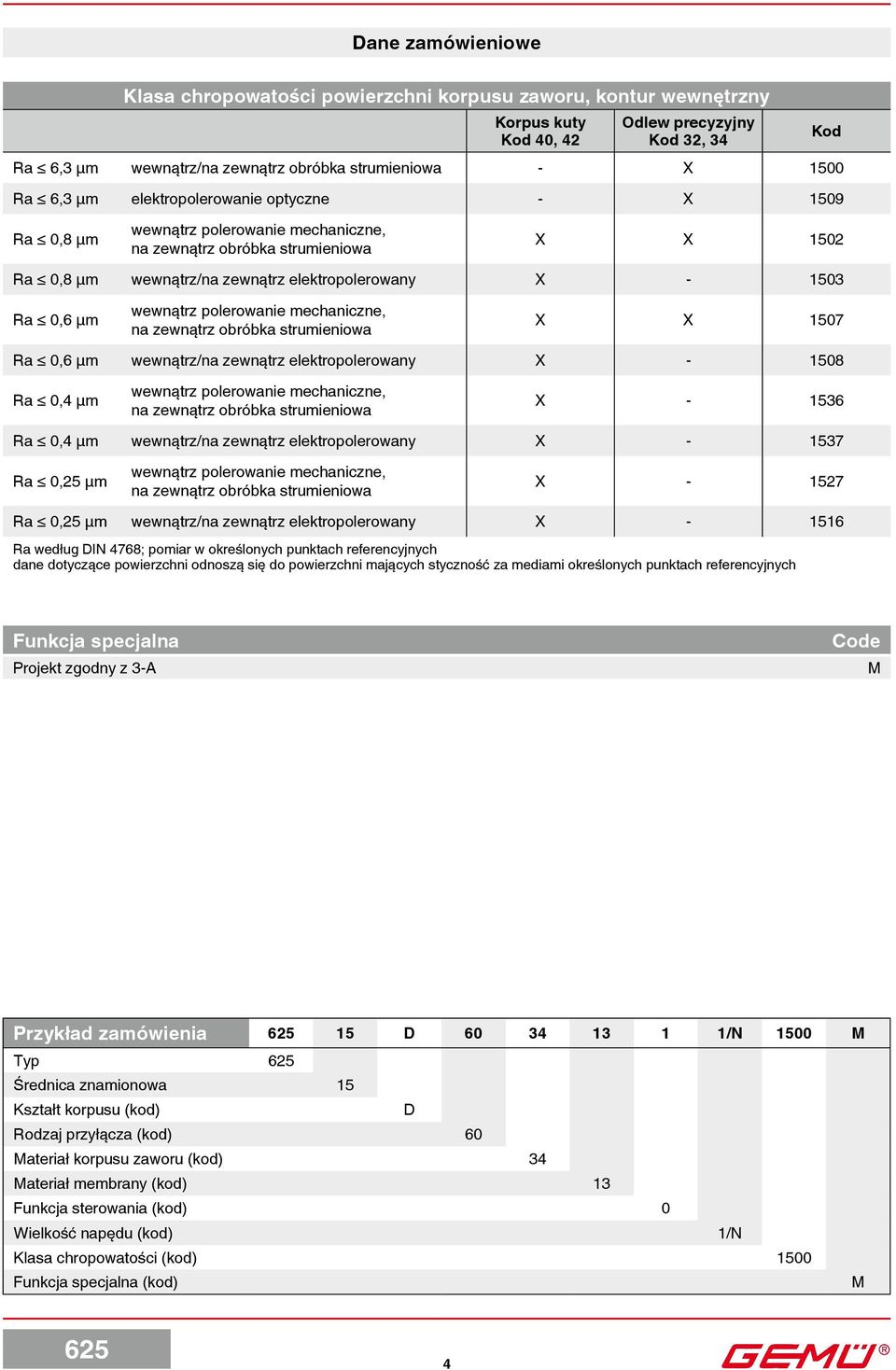

4 Dane zamówieniowe Klasa chropowatości powierzchni korpusu zaworu, kontur wewnętrzny Korpus kuty 40, 42 Odlew precyzyjny 32, 34 Ra 6,3 µm wewnątrz/na zewnątrz obróbka strumieniowa - X 1500 Ra 6,3 µm elektropolerowanie optyczne - X 1509 Ra 0,8 µm wewnątrz polerowanie mechaniczne, na zewnątrz obróbka strumieniowa X X 1502 Ra 0,8 µm wewnątrz/na zewnątrz elektropolerowany X Ra 0,6 µm wewnątrz polerowanie mechaniczne, na zewnątrz obróbka strumieniowa X X 1507 Ra 0,6 µm wewnątrz/na zewnątrz elektropolerowany X Ra 0,4 µm wewnątrz polerowanie mechaniczne, na zewnątrz obróbka strumieniowa X Ra 0,4 µm wewnątrz/na zewnątrz elektropolerowany X Ra 0,25 µm wewnątrz polerowanie mechaniczne, na zewnątrz obróbka strumieniowa X Ra 0,25 µm wewnątrz/na zewnątrz elektropolerowany X Ra według DIN 4768; pomiar w określonych punktach referencyjnych dane dotyczące powierzchni odnoszą się do powierzchni mających styczność za mediami określonych punktach referencyjnych Funkcja specjalna Projekt zgodny z 3-A Code M Przykład zamówienia 15 D /N 1500 M Typ Średnica znamionowa 15 Kształt korpusu (kod) D Rodzaj przyłącza (kod) 60 Materiał korpusu zaworu (kod) 34 Materiał membrany (kod) 13 Funkcja sterowania (kod) 0 Wielkość napędu (kod) 1/N Klasa chropowatości (kod) 1500 Funkcja specjalna (kod) M 4

5 Wymiary [mm] Wymiary napędu Wielkość membrany A A1 A2 B B1 B2 G G 1/4 0,45 B B2 B1 A1 G A CT A2 G * CT = A + H1 (patrz wymiary korpusu) 5

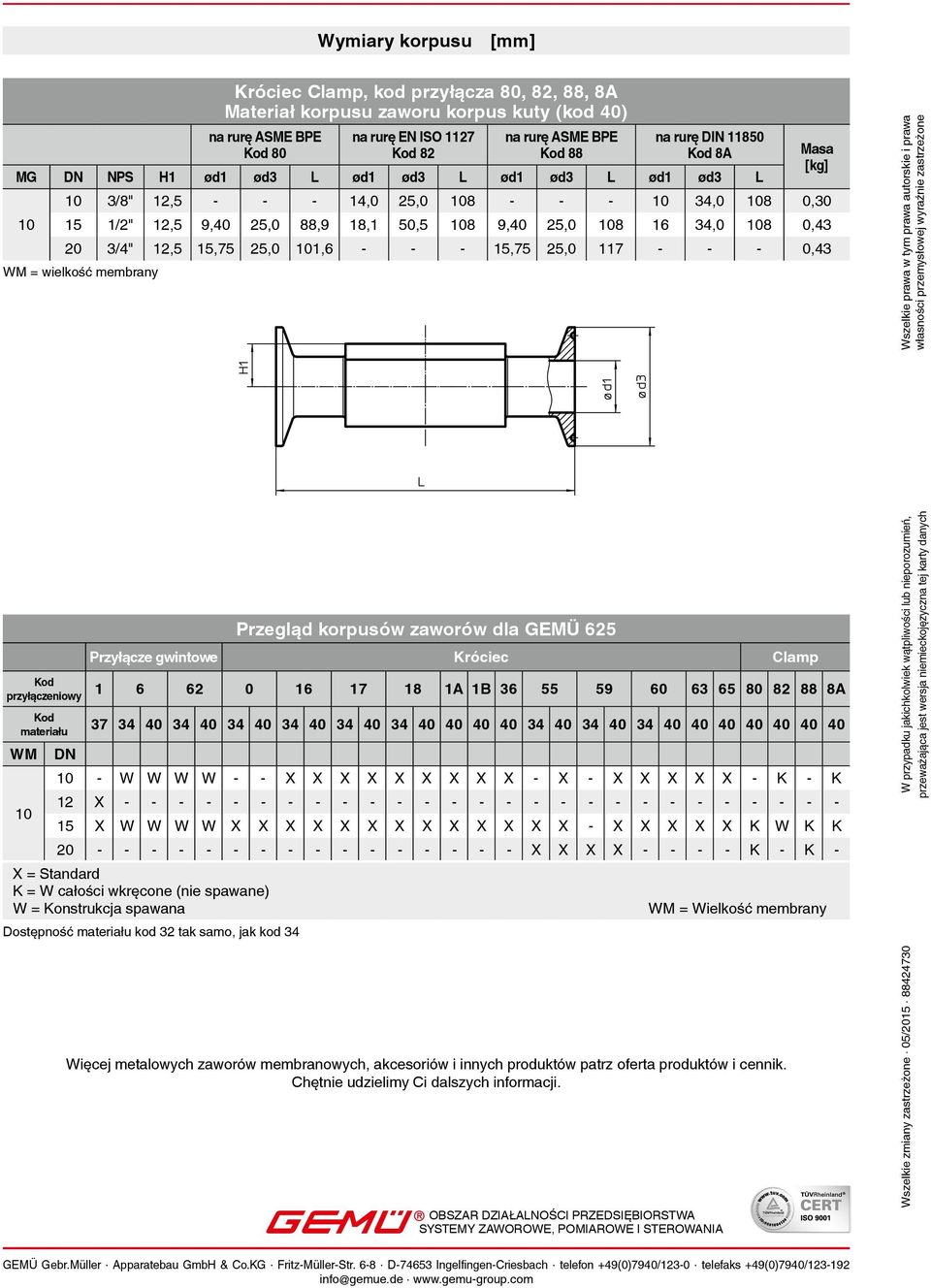

6 Wymiary korpusu [mm] Króciec spawany, kod przyłącza 0, 16, 17, 18 materiał korpusu zaworu odlew precyzyjny (kod 34), korpus kuty (kod 40) DIN Seria 0 0 Seria 1 16 Seria 2 17 Seria 3 18 MG DN NPS f* øg* c H1 ød s ød s ød s ød s 3/8" 30 13, , ,0 13 1,5 14 2,0 0, /2" 30 13, ,5 18 1,5 18 1,0 19 1,5 20 2,0 0,30 * dotyczy wersji wykonanej z odlewu precyzyjnego WM = Wielkość membrany Materiały patrz zestawienie tabelaryczne na odwrocie strony Króciec spawany, kod przyłącza 1A, 1B, 60 materiał korpusu zaworu odlew precyzyjny (kod 34), korpus kuty (kod 40) DIN Seria A 1A DIN Seria B 1B EN ISO MG DN NPS f* øg* c H1 ød s ød s ød s 3/8" 30 13, ,5 13 1,5 17,2 1,6 17,2 1,6 0, /2" 30 13, ,5 19 1,5 21,3 1,6 21,3 1,6 0,30 * dotyczy wersji wykonanej z odlewu precyzyjnego WM = Wielkość membrany Materiały patrz zestawienie tabelaryczne na odwrocie strony Króciec spawany, kod przyłącza 36, 55, 59, 63, 65 Materiał korpusu zaworu odlew precyzyjny (kod 34), korpus kuty (kod 40) JIS-G 3459 kod 36 BS 4825 kod 55 ASME BPE kod 59 ANSI/ASME B36.19M s 63 ANSI/ASME B36.19M 40s kod 65 MG DN NPS f* øg* c H1 ød s ød s ød s ød s ød s 3/8" 30 13, ,5 17,3 1,65 9,53 1,2 9,53 0,89 17,1 1,65 17,1 2,31 0, /2" 30 13, ,5 21,7 2, 12,70 1,2 12,70 1,65 21,3 2,11 21,3 2,77 0, /4" 30 13, , ,05 1,2 19,05 1, ,30 * dotyczy wersji wykonanej z odlewu precyzyjnego WM = Wielkość membrany Materiały patrz zestawienie tabelaryczne na odwrocie strony 6

7 Wymiary korpusu [mm] Złączka gwintowana, kod przyłącza 1 Materiał korpusu zaworu odlew precyzyjny (kod 37) MG DN R H H1 t SW2 WM = wielkość membrany Ilość powierzchni przyłożenia klucza 12 G 3/ ,17 15 G 1/ ,26 H R H1 SW2 t Złącze śrubowe, kod przyłącza 6, 62 Materiał korpusu zaworu odlew precyzyjny (kod 34), korpus kuty (kod 40) MG DN H1 f* øg* ød1 Gwint wg DIN 405 P ,5 30,0 13,5,0 RD 28 x 1/ , ,5 30,0 13,5 16,0 RD 34 x 1/ ,35 * dotyczy wersji wykonanej z odlewu precyzyjnego WM = Wielkość membrany Materiały patrz zestawienie tabelaryczne na odwrocie strony 6 62 d1 R R ød1 R H1 H1 g* f* øg* f* 7
