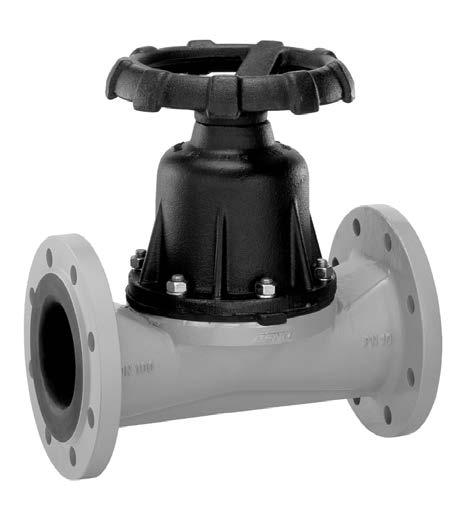

1 Zawór membranowy z pełnym przelotem, metal Montaż Sterowany ręcznie 2/2-drogowy zawór membranowy z pełnym przelotem GEMÜ z metalowym napędem posiada niewznoszące pokrętło. Właściwości Z wyłożeniem gumowym, przeznaczony do zastosowań z mediami przenoszącymi cząsteczki, np.: - wydobycie minerałów - przemysł papierowy i celulozowy - uzdatnianie wody - przemysł ceramiczny - przemysł chemiczny i produkcja barwników Korpus zaworu i membrana dostępne z różnych materiałów i w różnych wersjach Zalety Wysoka odporność mechaniczna Wysokie natężenie przepływu dzięki maksymalnej średnicy wewnętrznej owolny kierunek przepływu Czyszczenie zaworu bez demontażu napędu Możliwość późniejszego przezbrojenia na napęd pneumatyczny (GEMÜ 9656) GEMÜ

2 ane techniczne Medium robocze Żrące, neutralne, gazowe i płynne media, które nie wpływają negatywnie na fizyczne i chemiczne właściwości danego materiału obudowy i membrany. Maks. dop. temp. medium roboczego 100 C* Warunki otoczenia Temperatura otoczenia maks. 60 C Średnica znamionowa NPS Ciśnienie robocze Wartość Kv Masa N [bar] [m³/h] [kg] , /2 0-7, , /2 0-7, , , , , , , , Wszelkie wartości ciśnienia w barach nadciśnienia, dane dot. ciśnienia roboczego ustalone zostały przy obecnym statycznie z jednej strony ciśnieniu roboczym przy zamkniętym zaworze. la podanych wartości zagwarantowana jest szczelność na gnieździe zaworu i na zewnątrz. ane dla ciśnienia roboczego obecnego z obu stron i dla mediów o najwyższym stopniu czystości na żądanie. Wartości Kv ustalone zgodnie z normą IN EN 60534, ciśnienie wejściowe 5 bar, Δp 1 bar, materiał korpusu zaworu: żeliwo szare EN-GJL-250 z przyłączem kołnierzowym EN 1092, długość konstrukcyjna EN 558 seria 7, i membraną z miękkich elastomerów. Wartości Kv dla różnych konfiguracji produktu (np inny materiał membrany lub korpusu) mogą się różnić. Ogólnie rzecz biorąc, wszystkie membrany podlegają wpływom ciśnienia, temperatury, procesu i ich momentów dokręcania. latego wartości Kv mogą przewyższać standardowe granice tolerancji. Zawór nieprzystosowany do zastosowań próżniowych. 2

3 ane zamówieniowe Kształt korpusu Przelotowy Rodzaj przyłącza Kołnierz EN 1092 / PN10 / forma A, długość konstrukcyjna EN 558, seria 7, ISO 5752, basic series 7 52 Kołnierz EN 1092 / PN16 / forma A, długość konstrukcyjna EN 558, seria 7, ISO 5752, basic series 7 53 Kołnierz ANSI Class 125 FF, długość konstrukcyjna EN 558, seria 7, ISO 5752, basic series 7 58 Zestawienie dostępnych korpusów zaworów: patrz strona 5 Materiał korpusu zaworu EN-GJL-250 (GG 25) 8 EN-GJL-250 (GG 25), wyłożenie twardą gumą 13 EN-GJL-250 (GG 25), wyłożenie miękką gumą 52 Materiał membrany NBR 2 IIR 6 CR 8 EPM 14 NR 15 Funkcja sterowania Sterowany ręcznie 0 Przykład zamówienia Typ Średnica znamionowa 50 Kształt korpusu (kod) Rodzaj przyłącza (kod) 53 Materiał korpusu zaworu (kod) 8 Materiał membrany (kod) 14 Funkcja sterowania (kod) 0 Inne rodzaje przyłącza, materiały korpusu zaworu, materiały wyłożenia i materiały membrany na zapytanie. 3

4 Wymiary [mm] Wymiary napędu N NPS øb A C / / ø B A C 4

5 Wymiary korpusu [mm] N NPS Kołnierz, kod przyłącza 52, 53, 58 przyłącza 52, 53 przyłącza 58 FTF Ø Øk ØL H1 Ø Øk ØL H1 L k H1 Liczba śrub FTF Materiał obudowy Materiał obudowy 8 13, , , ,4 15,9 21, / , ,4 15,9 30, , ,7 19,0 37, / , ,7 19,0 29, , ,4 19,0 35, , ,5 19,0 45, , ,9 22,2 65, , ,3 22,2 60, , ,5 22,2 90, , ,0 22,2 122, , ,8 22,2 144,5 FTF Przegląd korpusów zaworów dla GEMÜ przyłączeniowy materiału N X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X 200 X X X X X X 250 X X X X X X 300 X X X X X X 5

6 α α N NPS Wymiary membrany B d e h W H α γ Y Liczba / / / , / / , / , / , / , / , / , / , / , Gwint trzpienia membrany jest zgodny ze standardem Whitworth. otworów Wszelkie prawa, takie jak prawa autorskie lub ochrona prawna intelektualnej działalności gospodarczej są wyraźnie zastrzeżone. Bohrungen Otwory Y γ Styk PIN W Wzmocnienie Gewebeverstärkung tkaniny ød N h B e H N γ N α α N 250 Y N 300 Więcej metalowych zaworów membranowych, akcesoriów i innych produktów patrz oferta produktów i cennik. Chętnie udzielimy Ci dalszych informacji. γ Zmiany zastrzeżone 12/ W razie wątpliwości lub nieporozumień miarodajna jest niemiecka wersja dokumentu! OBSZAR ZIAŁALNOŚCI PRZESIĘBIORSTWA SYSTEMY ZAWOROWE, POMIAROWE I STEROWANIA GEMÜ Gebr.Müller Apparatebau GmbH & Co.KG Fritz-Müller-Str Ingelfingen-Criesbach telefon +49(0)7940/123-0 telefaks +49(0)7940/ info@gemue.de
