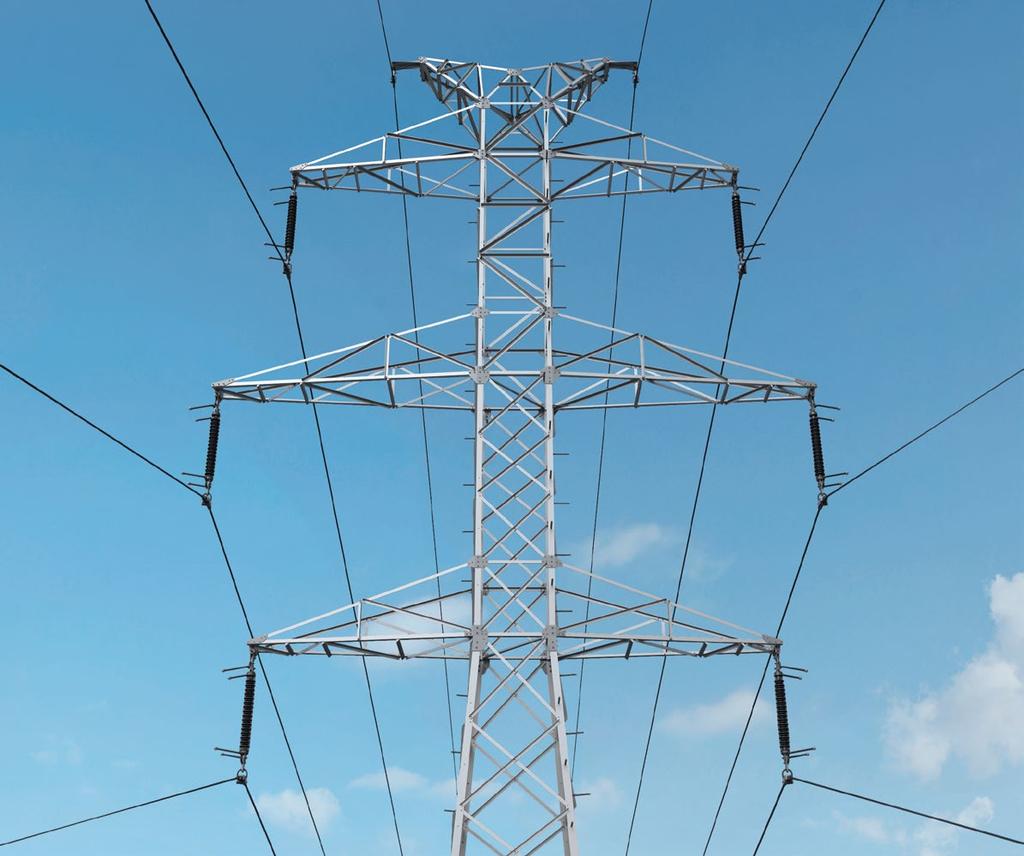

1 KARTA INFORMACYJNA SŁUPÓW DLA DWUTOROWYC LINII 110kV SERIA ED24 Aktualizacja 2017 Słupy dostosowane do zawieszenia przewodów fazowyc: standardowyc ( AFL ) niskostratnyc ( AFLs ) o zwiększonej obciążalności prądowej (ACSS/TW) Projekt wg normy europejskiej PN-EN i aktualnego załącznika krajowego z roku 2016

2 SERIA ED24 Warunki stosowania Normy Słupy dla dwutorowyc linii 110kV serii ED24 są zaprojektowane zgodnie z wymaganiami aktualnyc norm: PN-EN : Elektroenergetyczne linie napowietrzne prądu przemiennego powyżej 1kV. Część 1: Wymagania ogólne. Specyfikacje wspólne PN-EN : Elektroenergetyczne linie napowietrzne prądu przemiennego powyżej 1 kv. Część 2-22: Krajowe Warunki Normatywne (NNA) dla Polski (oparte na EN :2012) Izolatory Przewiduje się zastosowanie łańcuców izolatorowyc z zastosowaniem izolatorów kompozytowyc i porcelanowyc. Łańcucy mocowane będą do słupów przy pomocy wieszaków WE lub wieszaków śrubowo-kabłąkowyc. Carakterystyczne parametry łańcuców izolatorowyc: maksymalna długość łańcuca przelotowego ŁP2 2.0 m maksymalna długość łańcuca ŁO2 2.2 m minimalna długość łańcuca ŁO 1.5 m Strefy klimatyczne strefa obciążenia oblodzeniem S1 i wiatrem W1 strefa obciążenia oblodzeniem S2 i wiatrem W1 możliwość stosowania w innyc strefac (W2, W3, i S3) na zasadzie indywidualnego sprawdzenia gabarytów i obciążeń konstrukcji SERIA ED24 Carakterystyka słupów Konstrukcja Konstrukcje słupów zostały zaprojektowane jako stalowe kratownice przestrzenne złożone z prętów kątownikowyc łączonyc ze sobą za pomocą śrub. Przewiduje się zabezpieczenie antykorozyjne słupów poprzez cynkowanie ogniowe zgodnie z wymaganiami normy PN-EN ISO 1461:2011. Ocynkowana konstrukcja, na życzenie Inwestora, może być zabezpieczona dodatkowo poprzez malowanie w systemie DUPLEX. S1 W1 Słupy dostosowane są do zawieszenia przewodów fazowyc: S2 W1 standardowyc typu AFL mm 2 ( ACSR 236-A1/40 ST1A ) obciążalność prądowa 680A ( zima, +80 o C ) niskostratnyc typu AFLs mm 2 ( ACSR/TW 311-A1F/32-20ST1A) obciążalność prądowa 770A ( zima, +80 o C ) o zwiększonej obciążalności prądowej typu Parakeet ( ACSS/TW 282-ALOF/37 ( M )EST) obciążalność prądowa 1240A ( zima,+200 o C ) Uwaga: Dostępna jest możliwość zastosowania innyc typów przewodów fazowyc na zasadac indywidualnego sprawdzenia gabarytów i obciążeń konstrukcji. Podstawowe materiały kątowniki równoramienne walcowane na gorąco ze stali gatunku śruby : M12, M16, M20, M24 w zakresie wymiarów wykonane zgodnie z normą DIN7990 klasa własności mecanicznyc 5.8 zabezpieczenie przed kradzieżą możliwość zastosowania specjalnyc nierozbieralnyc złączy śrubowyc do połączeń elementów zakratowania dolnyc członów Montaż Wysokościowy, członami, ścianami lub pojedynczymi elementami Fundamenty Dobierane indywidualnie z uwzględnieniem rzeczywistyc warunków gruntowyc. Najczęściej stosowane rodzaje fundamentów: prefabrykowane z płytą okrągłą prefabrykowane z płytą prostokątną Uwaga: Dostępny jest rozszerzony asortyment fundamentów prefabrykowanyc dostosowany do trudnyc warunków gruntowyc.

3 Słup p Słup m fazowyc w temp. 3.2 fazowyc w temp Kąt załomu 180º-178º Kąt załomu 180º-160º ** wartości dla przewodu AFL mm 2 ** wartości dla przewodu AFL mm 2 [t] P x [t] M x 4.00 P x 9 P x P x M x M x M x P x M x P x M x P x M x P x M x P x 3.44 P x M x M x P x M x P x M x P x M x

4 Słup m4 Słup m fazowyc w temp. fazowyc w temp Kąt załomu 160º-140º Kąt załomu 140º-120º ** wartości dla przewodu AFL mm 2 ** wartości dla przewodu AFL mm 2 [t] [t] M x M x M x M x M x M x M x M x M x M x M x M x M x M x M x M x M x M x M x M x M x M x M x M x M x M x

5 PROJEKT KONSTRUKCJI SERIA ED24 BIURO STUDIÓW I PROJEKTÓW ENERGETYCZNYC ENERGOPROJEKT KRAKÓW SA ul. Mazowiecka 21, Kraków Kontakt: Dystrybucja i licencje: Piotr Cała p.cala@energo.krakow.pl Zespół Elektryczny: Krzysztof Ściobłowski k.scioblowski@energo.krakow.pl Zespół Konstrukcyjny: Janusz Żebro j.zebro@energo.krakow.pl Dominik Brudniak d.brudniak@energo.krakow.pl Departament Linii Elektroenergetycznyc: Tomasz Musiał t.musial@energo.krakow.pl Zastosowane rozwiązania konstrukcyjne cronione są prawami autorskimi.
