1 Przedsiębiorstwo Produkcyjne SPÓŁKA JAWNA MYSZKÓW UL. PARTYZANTÓW 21

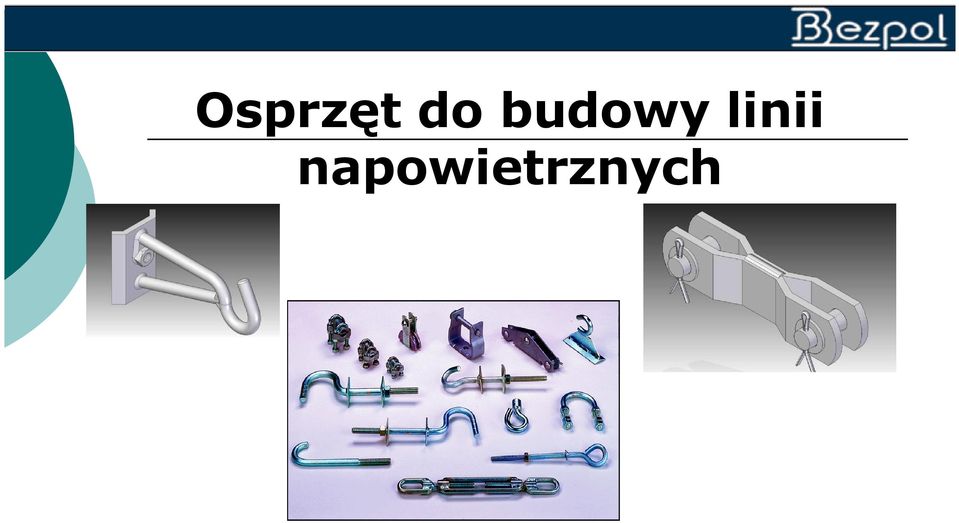

2 Osprzęt do budowy linii napowietrznych

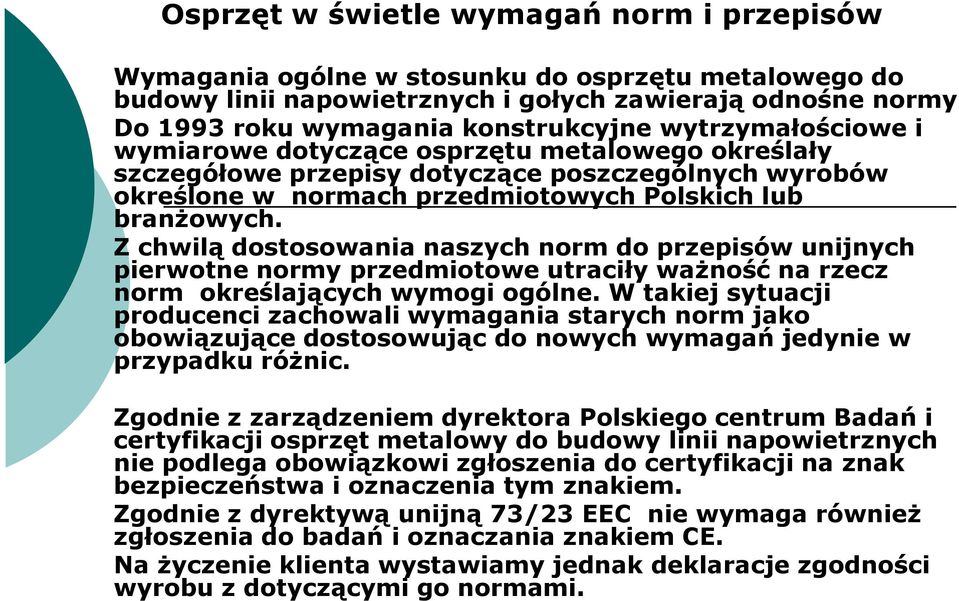

3 Osprzęt w świetle wymagań norm i przepisów Wymagania ogólne w stosunku do osprzętu metalowego do budowy linii napowietrznych i gołych zawierają odnośne normy Do 1993 roku wymagania konstrukcyjne wytrzymałościowe i wymiarowe dotyczące osprzętu metalowego określały szczegółowe przepisy dotyczące poszczególnych wyrobów określone w normach przedmiotowych Polskich lub branżowych. Z chwilą dostosowania naszych norm do przepisów unijnych pierwotne normy przedmiotowe utraciły ważność na rzecz norm określających wymogi ogólne. W takiej sytuacji producenci zachowali wymagania starych norm jako obowiązujące dostosowując do nowych wymagań jedynie w przypadku różnic. Zgodnie z zarządzeniem dyrektora Polskiego centrum Badań i certyfikacji osprzęt metalowy do budowy linii napowietrznych nie podlega obowiązkowi zgłoszenia do certyfikacji na znak bezpieczeństwa i oznaczenia tym znakiem. Zgodnie z dyrektywą unijną 73/23 EEC nie wymaga również zgłoszenia do badań i oznaczania znakiem CE. Na życzenie klienta wystawiamy jednak deklaracje zgodności wyrobu z dotyczącymi go normami.

4 Normy zawierające wymagania odnośnie osprzętu metalowego PN-EN 61284:2002 Elektroenergetyczne linie napowietrzne. Wymagania i badania dotyczące osprzętu. PN-93/E Elektroenergetyczne stalowe konstrukcje wsporcze. Powłoki ochronne cynkowe zanurzeniowe ( nieaktualna) PN-EN ISO 1461 Powłoki cynkowe nanoszone na stal metodą zanurzeniową ( cynkowanie jednostkowe) na tę normę jako odnośną powołuje się norma PN-EN 61284:2002 PN-EN ISO 4032:2002, PN-EN ISO 4034:2002, PN-EN ISO 8673:2002 Nakrętki sześciokątne

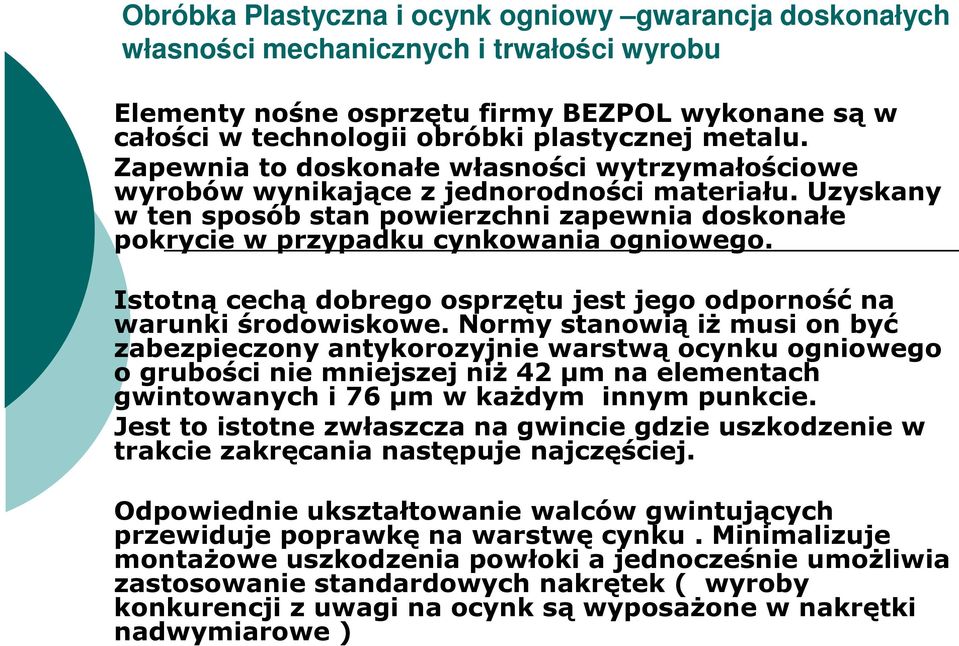

5 Obróbka Plastyczna i ocynk ogniowy gwarancja doskonałych własności mechanicznych i trwałości wyrobu Elementy nośne osprzętu firmy BEZPOL wykonane są w całości w technologii obróbki plastycznej metalu. Zapewnia to doskonałe własności wytrzymałościowe wyrobów wynikające z jednorodności materiału. Uzyskany w ten sposób stan powierzchni zapewnia doskonałe pokrycie w przypadku cynkowania ogniowego. Istotną cechą dobrego osprzętu jest jego odporność na warunki środowiskowe. Normy stanowią iż musi on być zabezpieczony antykorozyjnie warstwą ocynku ogniowego o grubości nie mniejszej niż 42 µm na elementach gwintowanych i 76 µm w każdym innym punkcie. Jest to istotne zwłaszcza na gwincie gdzie uszkodzenie w trakcie zakręcania następuje najczęściej. Odpowiednie ukształtowanie walców gwintujących przewiduje poprawkę na warstwę cynku. Minimalizuje montażowe uszkodzenia powłoki a jednocześnie umożliwia zastosowanie standardowych nakrętek ( wyroby konkurencji z uwagi na ocynk są wyposażone w nakrętki nadwymiarowe )

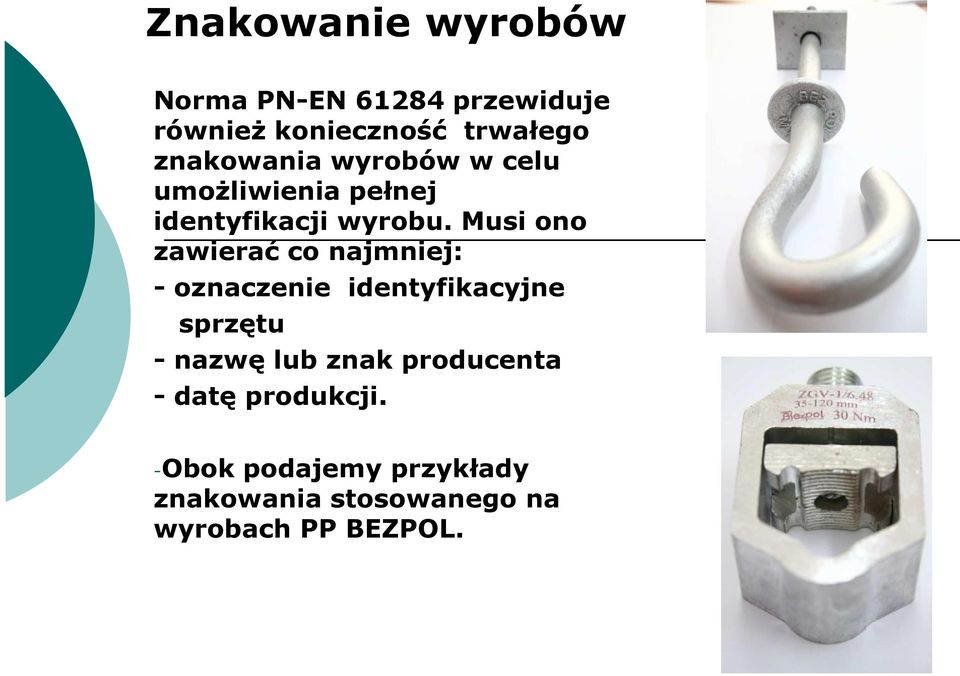

6 Znakowanie wyrobów Norma PN-EN przewiduje również konieczność trwałego znakowania wyrobów w celu umożliwienia pełnej identyfikacji wyrobu. Musi ono zawierać co najmniej: - oznaczenie identyfikacyjne sprzętu - nazwę lub znak producenta - datę produkcji. -Obok podajemy przykłady znakowania stosowanego na wyrobach PP BEZPOL.

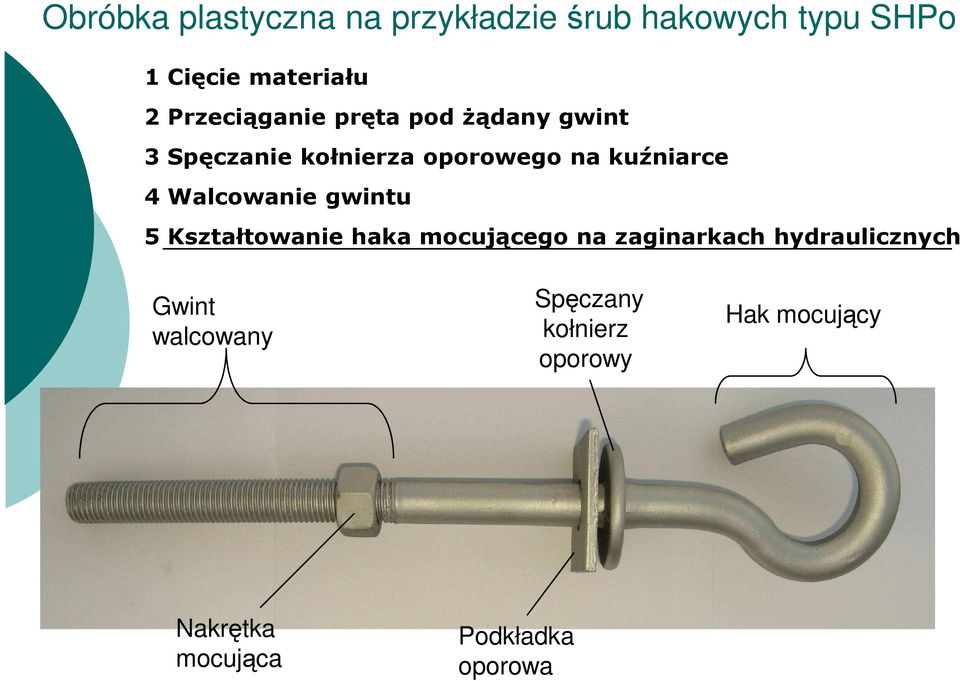

7 Obróbka plastyczna na przykładzie śrub hakowych typu SHPo 1 Cięcie materiału 2 Przeciąganie pręta pod żądany gwint 3 Spęczanie kołnierza oporowego na kuźniarce 4 Walcowanie gwintu 5 Kształtowanie haka mocującego na zaginarkach hydraulicznych Gwint walcowany Spęczany kołnierz oporowy Hak mocujący Nakrętka mocująca Podkładka oporowa

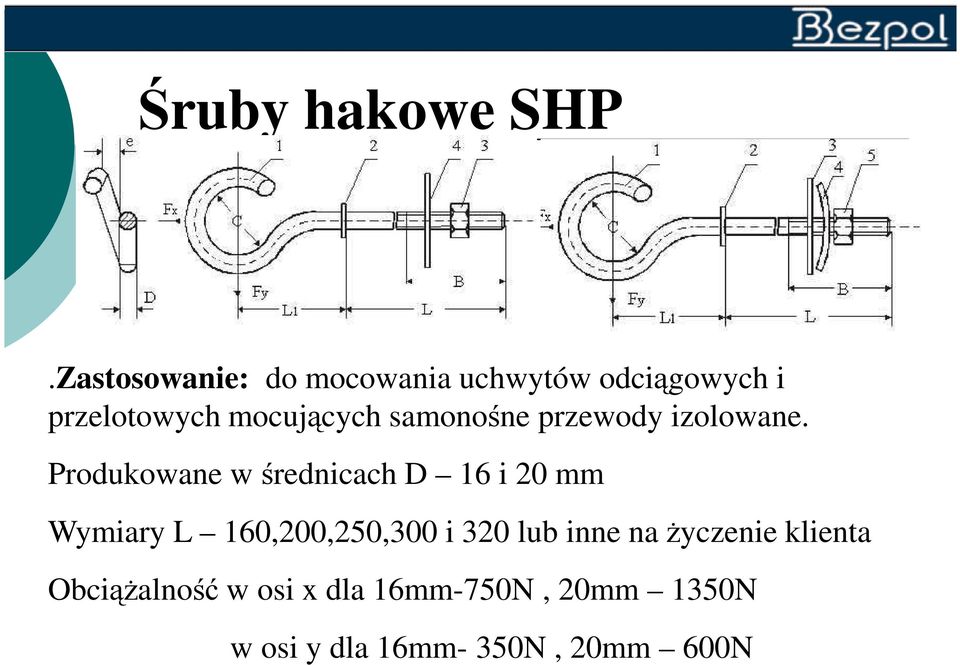

8 Śruby hakowe SHP.Zastosowanie: do mocowania uchwytów odciągowych i przelotowych mocujących samonośne przewody izolowane. Produkowane w średnicach D 16 i 20 mm Wymiary L 160,200,250,300 i 320 lub inne na życzenie klienta Obciążalność w osi x dla 16mm-750N, 20mm 1350N w osi y dla 16mm- 350N, 20mm 600N

9 Śruby dwustronne.zastosowanie: Śruby dwustronne służą do mocowania wysięgników, haków nakrętkowych i dystansowych na słupach a także do bliźniaczenia żerdzi ŹN. Wymiar L 240,280 i 360 lub inny na życzenie klienta

10 Śruby wydłużone L 1 L g Zastosowanie: Śruby wydłużone służą do bliźniaczenia żerdzi ŻN oraz do mocowania konstrukcji wsporczych itp.

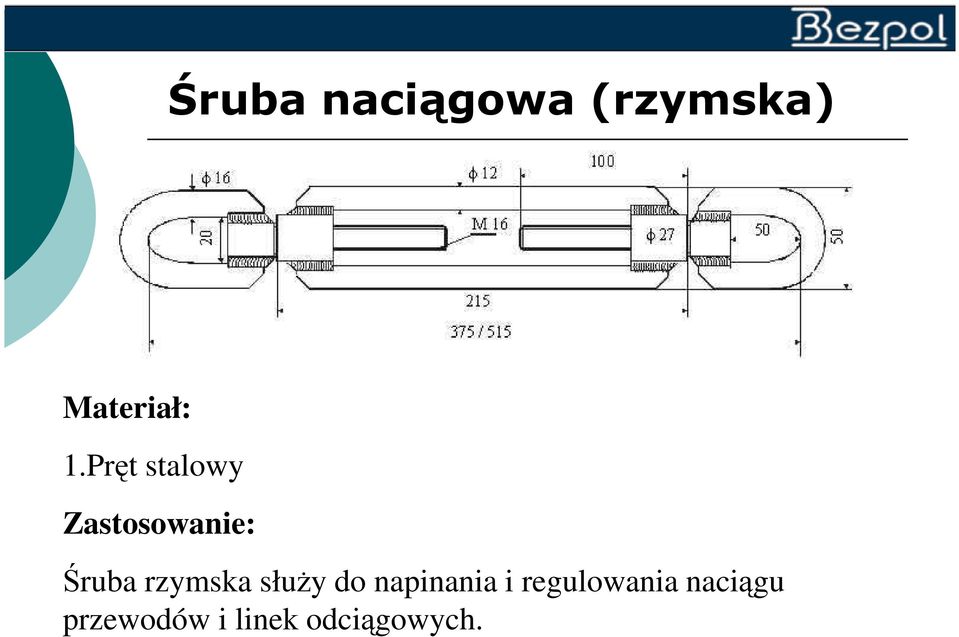

11 Śruba naciągowa (rzymska) Materiał: 1.Pręt stalowy Zastosowanie: Śruba rzymska służy do napinania i regulowania naciągu przewodów i linek odciągowych.

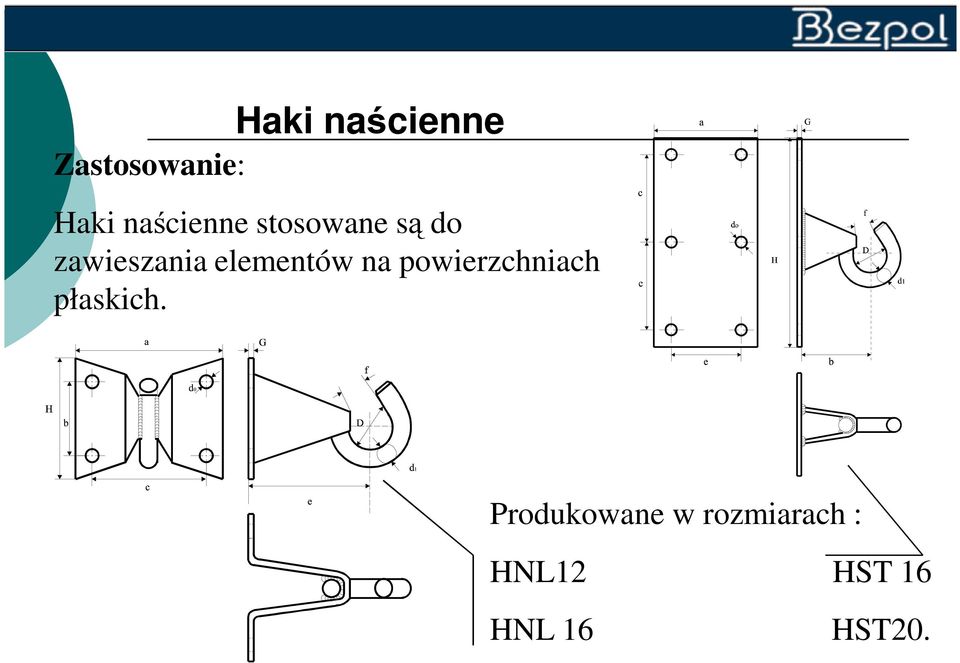

12 Zastosowanie: Haki naścienne Haki naścienne stosowane są do zawieszania elementów na powierzchniach płaskich. Produkowane w rozmiarach : HNL12 HST 16 HNL 16 HST20.

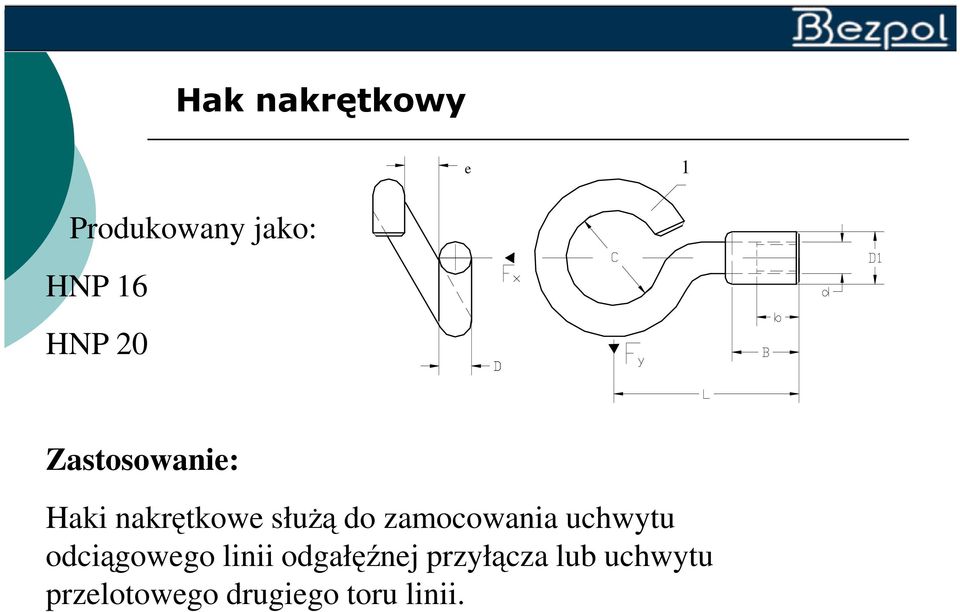

13 Hak nakrętkowy e 1 Produkowany jako: HNP 16 HNP 20 Zastosowanie: Haki nakrętkowe służą do zamocowania uchwytu odciągowego linii odgałęźnej przyłącza lub uchwytu przelotowego drugiego toru linii.

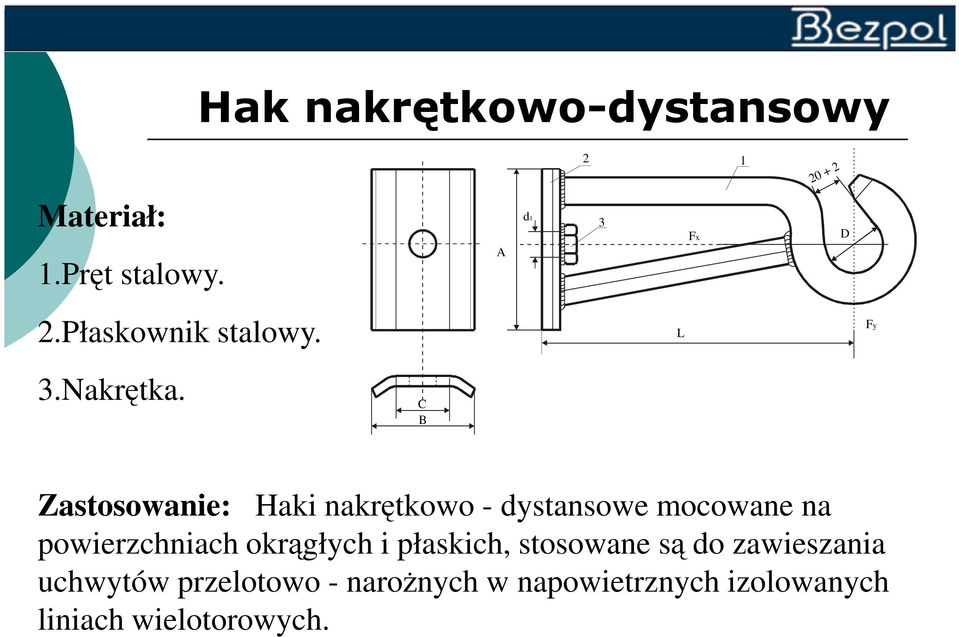

14 Hak nakrętkowo-dystansowy Materiał: 1.Pręt stalowy. A d1 3 Fx D 2.Płaskownik stalowy. L Fy 3.Nakrętka. C B Zastosowanie: Haki nakrętkowo - dystansowe mocowane na powierzchniach okrągłych i płaskich, stosowane są do zawieszania uchwytów przelotowo - narożnych w napowietrznych izolowanych liniach wielotorowych.

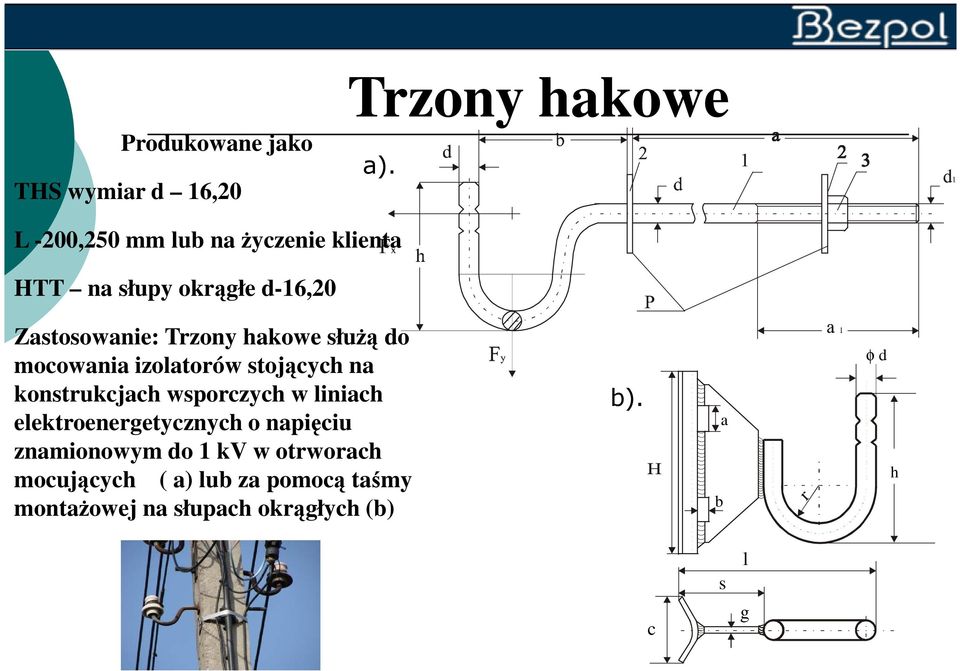

15 Trzony hakowe Produkowane jako THS wymiar d 16,20 a). L -200,250 mm lub na życzenie klienta HTT na słupy okrągłe d-16,20 Zastosowanie: Trzony hakowe służą do mocowania izolatorów stojących na konstrukcjach wsporczych w liniach elektroenergetycznych o napięciu znamionowym do 1 kv w otrworach mocujących ( a) lub za pomocą taśmy montażowej na słupach okrągłych (b) b). b a r φ d h c s l g

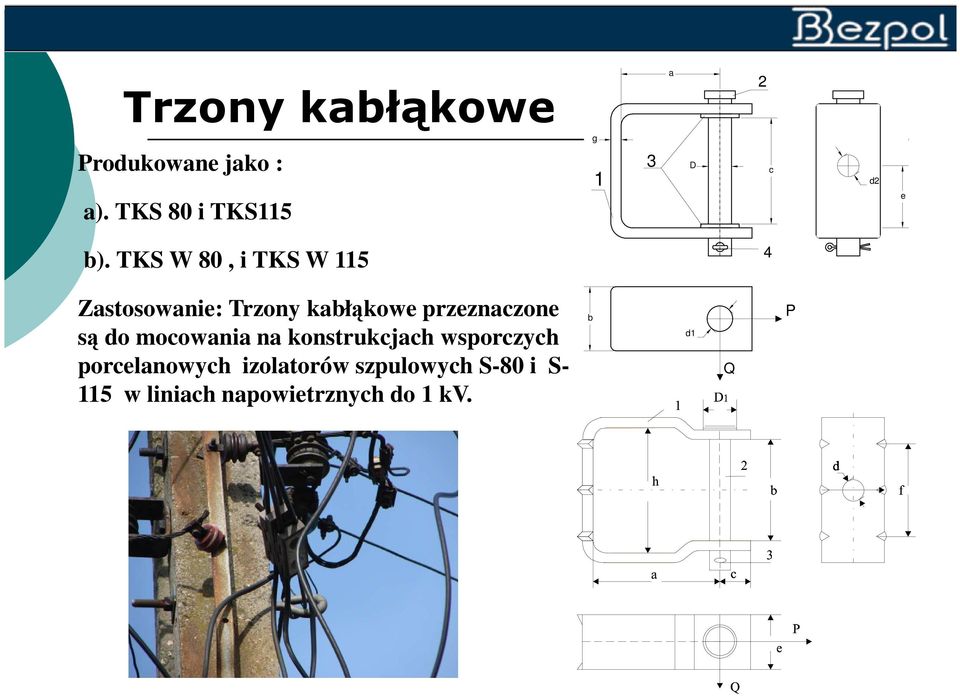

16 Trzony kabłąkowe Produkowane jako : a). TKS 80 i TKS115 g 1 3 a D 2 c d2 e b). TKS W 80, i TKS W Zastosowanie: Trzony kabłąkowe przeznaczone są do mocowania na konstrukcjach wsporczych porcelanowych izolatorów szpulowych S-80 i S- 115 w liniach napowietrznych do 1 kv. b d1 Q P

17 Konstrukcje mocne Zastosowanie; Zależnie od typu zastosowanego trzonu kabłąkowego- mocowanie izolatorów szpulowych typu S-80 i S-115 na słupach okrągłych za pomocą obejm

18 Metalowe elementy mocujące słupów wsporczych Rozpórka słupowa Klin wierzchołkowy

19 Wysięgniki rurowe oświetleniowe Zastosowanie: Wysięgniki rurowe służą do mocowania lamp oświetlenia ulicznego na słupach. Dostępna szeroka oferta w zależności od potrzeb klienta.

20 Osprzęt oświetleniowy Uchwyt wysięgnika rurowego UWP Typ zależnie od średnicy rury wysięgnika: UWP I 44mm, UWP II 51mm oraz wersja UWP-IID dla 51mm wydłużona Bezpiecznik napowietrzny BNU Odporny na UV i warunki środowiskowe. WersjaSPIN550- na 25 A (gwint E27), wersja SPIN 551-na 63 A (gwint E33).

21 Osprzęt metalowy łańcuchów podwieszanych do linii SN b). c). d). a). a- łącznik uniwersalny śrubowo kabłąkowy (wieszak) b- uchwyt odciągowo kabłąkowy ze sworzniem (półrolka) c i d łącznik kabłąkowy (szekla) e- łącznik orczykowy dwurzędowy e). Pozwalają konstruować łańcuchy pojedyncze i podwójne w różnych konfiguracjach

22 Uchwyt śrubowo kabłąkowy Produkowany jako USK. Zakres przewodów: 8-10mm 11-15mm 15-19mm Zastosowanie: Uchwyty śrubowo kabłąkowe służą do łączenia dwóch przewodów aluminiowych lub stalowo - aluminiowych, do zamykania pętli na izolatorach stojących i uchwytach odciągowych kabłąkowych.

23 Przykład łańcucha odciągowego podwójnego: 1 izolator odciągowy 2 półrolka 3 uchwyt pętlicowy 4 uchwyt śrubowo kabłąkowy 6 orczyk 7 wieszak śrubowo kabłąkowy

24 OSPRZĘT DO BUDOWY LINII NAPOWIETRZNYCH NISKIEGO NAPIĘCIA

25 OSPRZĘT DO BUDOWY LINII NAPOWIETRZNYCH SN i WN- KUTY

26 OSPRZĘT DO BUDOWY LINII NAPOWIETRZNYCH SN i WN WYCINANY Z BLACH

27 OSPRZĘT ZABEZPIECZENIOWY DO BUDOWY LINII NAPOWIETRZNYCH

28 OSPRZĘT PROWADZĄCY I MOCUJĄCY DO LINII SN I WN

29 ZAPRASOWYWALNY I PROWADZĄCY OSPRZĘT DO PRZEWODÓW ACSS I ACSS/TW

30 BADANIA WYTRZYMAŁOŚCIOWE I ELEKTRYCZNE KOMPLETNYCH ŁAŃCUCHÓW I ELEMENTÓW Łańcuchy izolatorowe są badane pod względem wytrzymałości mechanicznej elektrycznej i środowiskowej zgodnie z normami: PN EN Elektroenergetyczne linie napowietrzne Wymagania i badania dotyczące osprzętu PN-IEC 383-2;1997 Izolatory do linii napowietrznych o znamionowym napięciu powyżej 1000 V. Łąńcuchy izolatorów i łańcuchy izolatorów z osprzętem do sieci prądu przemiennego. PN-EN :2011 Wysokonapięciowa technika probiercza. Część 1 Ogólne definicje i wymagania probiercze. PN-EN 61109:2010 Izolatory do linii napowietrznych Kompozytowe izolatory do sieci prądu przemiennego o napięciu powyżej 1000 V Definicje, metody badań i kryteria oceny. PN-EN 60437:2007 Badania zakłóceń radiotechnicznych izolatorów wysokonapięciowych. CISPR 18-2:2010 Radio inerference characteristic of overhead power lines and high voltage equipment. Part 2 : Methods of measurements and procedure for determining limits.

31 BADANIA WYTRZYMAŁOŚCIOWE I ELEKTRYCZNE KOMPLETNYCH ŁAŃCUCHÓW I ELEMENTÓW

32 OSPRZĘT DO BUDOWY LINII NAPOWIETRZNYCH PRZYKŁADY ŁAŃCUCHÓW

33 OSPRZĘT DO BUDOWY LINII NAPOWIETRZNYCH PRZYKŁADY REALIZACJI

34 Zapraszamy do współpracy
