1 INSTRUKCJA OBSŁUGI Nr produktu Odbiornik DLNA, HDMI Inakustik , WLAN, HDMI, MicroUSB, WLAN, 150 Mbit/s Strona 1 z 9

2 Drogi kliencie, Dziękujemy za zakup tego produktu. Aby uzyskać optymalną wydajność i bezpieczeństwo, prosimy o uważne przeczytanie niniejszej instrukcji przed podłączeniem, obsługą lub regulacją tego produktu. Zachowaj tę instrukcję na przyszłość 1.0 Zawartość dostawy 1x Premium DLNA-Adapter 1x kabel USB 1x instrukcja obsługi 2.0 Co można zrobić z premium DLNA adapter? Swobodne bezprzewodowe udostępnianie zdjęć, filmów, filmów itp. Pliki multimedialne, takie jak: telefon komórkowy, * pad, laptop, komputer, inteligentny aparat fotograficzny do telewizora, cieszyć się większym ekranem i lepszą jakością dźwięku dzięki telewizorowi. Ciesz się przesuwając palcem na pilocie najwyższej klasy (inteligentne urządzenia), swobodnie naciśnij, aby odtworzyć pliki multimedialne z Internetu do telewizora za pomocą połączenia bezprzewodowego. DLNA Rendering plików multimedialnych z jednego inteligentnego urządzenia na inne inteligentne urządzenie. 3.0 Jakie technologie zawierają się podczas korzystania z adaptera DLNA? Technologia WLAN b / g / n 2,4 GHz: Adapter może być ustawiony jako punkt dostępu WLAN lub urządzenie klienta WLAN, a urządzenie inteligentne służy jako pilot zdalnego sterowania. Inteligentny system z funkcją WLAN i obsługuje konfigurację połączenia WLAN; przeglądarka internetowa zainstalowana w twoim smartfonie, laptopie, * pad... Aplikacja obsługuje transmisję plików multimedialnych DLNA (Digital Living Network Alliance), takich jak: Windows Media player 11 lub 12, Imediashare Lite, Softmedia Player, Allshare, Media Link, itp..., Adapter obsługuje oprogramowanie DLNA o otwartym źródle, wiele różnych rodzajów obsługiwane oprogramowanie. Oprogramowanie może pochodzić z Twojego urządzenia, gdy go kupiłeś (takie jak: Allshare - Sumsung smart Phone, Media Link - HTC smart Phone), lub możesz je Strona 2 z 9

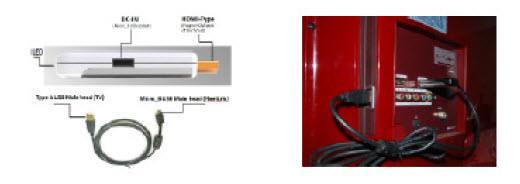

3 pobrać (takie jak: yxplayer2, Buzz_Player, Media Link Player...) z Łatwy dostęp do sklepu internetowego Technologia przetwarzania HDMI: obsługuje wiele różnych formatów multimediów. (Wyklucz format RMVB, Flv itp.). 4.0 Jakie wyposażenie będzie gotowe do korzystania z funkcjonalności premium DLNA- adaptera Telewizor wyposażony w zapasowy, funkcjonalny port wejściowy HDMI. Dodatkowy standardowy port USB typu A o pojemności 500 ma i 5 V w Twoim telewizorze. lub użyj opcjonalnego zewnętrznego zasilacza USB. Inteligentne urządzenie (telefon komórkowy, * pad, laptop lub komputer lub najnowsza kamera) obsługuje połączenie WLAN. Oprogramowanie do udostępniania (renderowania) DLNA zainstalowane na twoim urządzeniu inteligentnym, obecnie zwykle jest dostarczane wraz z urządzeniem jako domyślnym oprogramowaniem. Aby udostępnić internetowe pliki multimedialne, konieczny jest router WLAN / punkt dostępowy podłączony do Internetu. W systemie Android można łatwo pobrać oprogramowanie DLNA ze sklepu aplikacji przez Internet. Dla * pad, * touch, * telefonu, użyj oprogramowania imediashare. W systemie Win najnowsza wersja Windows Media Player 11 lub 12 obsługuje funkcję DLNA. 5.0 Uruchamianie premium adaptera DLNA 1. Podłącz przewód zasilający do gniazda Micro_B USB adaptera 2. Podłącz adapter do wolnego portu HDMI w telewizorze. 3. Włóż drugi koniec kabla zasilania do wolnego gniazda USB w twoim telewizorze lub do innego adaptera 5V USB o pojemności 500mA. Dioda LED urządzenia adapterowego powinna być zapalona. Wskazówki: Niebieskie światło wskazuje, że adapter jest w stanie pracy. Zielone światło wskazuje, że funkcja WLAN urządzenia adaptera jest aktywowana. 4. Włącz telewizor, a następnie przełącz źródło sygnału wejściowego telewizora na odpowiedni port wejściowy HDMI podłączony do adaptera. Możesz to zrobić za pomocą pilota telewizora lub przycisków na telewizorze. Następnie ekran startowy adapterów powinien zostać wyświetlony na ekranie telewizora. Adapter można skonfigurować w dwóch trybach za pomocą przeglądarki internetowej Strona 3 z 9

4 Tryb AP: adapter działa jak punkt dostępowy WLAN, dzięki czemu inne urządzenia inteligentne mogą się z nim łączyć poprzez połączenie WLAN. Wskazówki: Jest to domyślny tryb; gdy adapter w trybie klienta nie może przez jakiś czas znaleźć istniejącego punktu dostępu Wi-Fi, zostanie ponownie przełączony do tego trybu. Tryb klienta: Adapter można ustawić w tym trybie klienta, aby można go było podłączyć do preferowanego punktu dostępowego sieci WLAN. Wskazówki: Aby udostępnić pliki multimedialne DLNA, inne inteligentne urządzenia muszą być podłączone do tego AP. Dane zostaną przesłane do AP, a następnie przesłane do adaptera. 6.0 Podłączenie adaptera przez sieć WLAN Gdy adapter jest początkowo zasilany, domyślnym ustawieniem jest tryb AP. 1. Korzystając z procedur ustawień sieci WLAN urządzenia inteligentnego, przeszukaj AP WLAN (według SSID), tak jak chcesz połączyć się z innymi punktami dostępu WLAN. 2. Znajdź identyfikator SSID iniskl_dlna_v01 i połącz się z nim. 3. Po chwili smartfon powinien poinformować, że został podłączony do adaptera. Wskazówki: Domyślnym ustawieniem zabezpieczeń AP adaptera jest tryb otwarty, nie jest to tryb oszczędzania, inne urządzenia inteligentne mogą być w stanie połączyć je, jeśli siła sygnału jest dla nich wystarczająco silna. Należy pamiętać, że należy ustawić bezpieczniejsze szyfrowanie punktu dostępowego, takie jak tryb WPA2. Aby skonfigurować ten tryb, zapoznaj się z poniższą sekcją. Uwagi: hasło może być zmieniane zgodnie z późniejszym ustawieniem. Możesz wykonać niektóre ustawienia sieci WLAN dla adaptera: 1. Zmiana ustawienie zabezpieczeń; 2. Zmiana z AP na tryb klienta; 3. Zmiana trybu z klienta na AP. Wszystkie ustawienia urządzenia adaptera powinny być wykonywane za pośrednictwem przeglądarki internetowej zainstalowanej na urządzeniu inteligentnym. Twoje inteligentne urządzenie musi być bezpośrednio lub pośrednio podłączone do adaptera przez sieć WLAN. Poniższe procedury instruują, jak to zrobić: 1. Zmiana ustawienia zabezpieczeń AP: 1.1 Upewnij się, że twoje urządzenie inteligentne zostało podłączone do punktu dostępowego adaptera WiFi. 1.2 Wprowadź adres IP (pokazany na ekranie telewizora) do przeglądarki strony na urządzeniu inteligentnym, aby uzyskać dostęp do strony ustawień adaptera. 1.3 Twoje inteligentne urządzenie powinno wyświetlać stronę statusu połączenia w następujący sposób: Strona 4 z 9

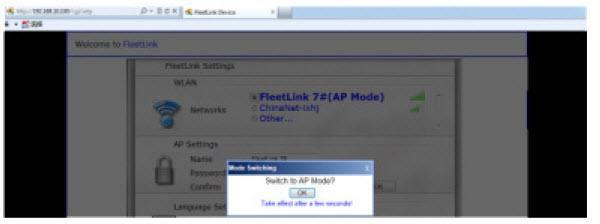

5 1.4 W sekcji ustawień AP ustaw preferowany SSID. 1.5 Wybierz tryb szyfrowania WiFi, zalecamy użycie trybu WPA wprowadź i potwierdź hasło. 1.7 Wybierz OK, aby potwierdzić wszystkie ustawienia. 1.8 AP urządzenia adaptera jest teraz chroniony WPA2. Ostrzeżenie: Zapisz hasło i umieść dane hasła w bezpiecznym miejscu. W przypadku zapomnienia hasła nie można go cofnąć! 2. Przełączanie adaptera z AP na tryb klienta: 2.1 Potwierdź, że twoje inteligentne urządzenie zostało połączone z Wi-Fi z punktem dostępowym adaptera. Na stronie ustawień WLAN urządzenia inteligentnego. Powinno to wskazywać na: połączony inultus_dlna_v Włącz przeglądarkę strony internetowej urządzenia inteligentnego. 2.3 Wprowadź adres IP (pokazany na ekranie telewizora jako IP: ) w pasku adresu, aby zalogować się na stronę ustawień adaptera. 2.4 Twoje inteligentne urządzenie powinno wyświetlać stronę ustawień, taką jak ta: Strona 5 z 9

6 2.5 Wybierz router WLAN / punkt dostępowy, wybierz tryb bezpieczeństwa i wprowadź hasło routera / punktu dostępowego WLAN, naciśnij przycisk połączenia. Adapter powinien być podłączony do preferowanego routera / punktu dostępowego WLAN. 2.6 Kiedy do urządzenia zostanie przypisany adres IP, powinien on zostać wyświetlony na ekranie telewizora. Takich jak: Oznacza to, że urządzenie adaptera zostało zmienione na tryb klienta i zostało pomyślnie połączone z routerem / punktem dostępu do sieci WLAN. 2.7 Wskaźnik sygnału pokazuje moc odbieranego sygnału z routera / punktu dostępowego. Im więcej zielonych pasków wskazuje lepszy sygnał, zwykle oznacza to, że szybkość transmisji danych pomiędzy adapterem a podłączonym routerem / AP będzie wyższa. Wskazówki: Ponieważ urządzenie adaptera zostało zmienione na tryb Client i łączy się z routerem / AP. Na stronie ustawień WLAN przeglądarki nie można znaleźć identyfikatora SSID urządzenia adaptera, co oznacza, że urządzenie inteligentne jest odłączone od urządzenia adaptera. Aby uzyskać dostęp do urządzenia adaptera, podłącz urządzenie inteligentne do routera / punktu dostępowego podłączonego przez kartę. Poprzez router / punkt dostępu można uzyskać dostęp do adaptera. 2.8 Wyjdź z przeglądarki strony. 2.9 Podłącz urządzenie inteligentne do routera / punktu dostępu, do którego podłączony jest adapter. (Oczywiście, musisz wybrać tryb szyfrowania i wprowadzić poprawne hasło bezpieczeństwa) Teraz możesz ponownie użyć adaptera. Wskazówka: Podczas odtwarzania / przeglądania plików multimedialnych na urządzeniu inteligentnym dane multimedialne są przesyłane (udostępniane przez technologię DLNA) z urządzenia inteligentnego do podłączonego routera / punktu dostępowego i przekazywane do adaptera, a następnie do podłączonego telewizora, w końcu media pokazuje na ekranie telewizora. 3. Przełączanie modelu klienta na tryb AP: 3.1 Sprawdź, czy adapter jest podłączony do routera / punktu dostępu: identyfikator SSID i jego adres IP powinny być wyświetlane na ekranie telewizora. 3.2 Podłącz urządzenie inteligentne do routera / punktu dostępowego, do którego podłączony jest adapter. 3.3 Włącz przeglądarkę strony internetowej urządzenia inteligentnego. 3.4 Wprowadź adres IP (pokazany na ekranie telewizora) w pasku adresu, aby zalogować się na stronę ustawień adaptera. 3.5 Zmień ustawienie z bieżącego klienta na tryb punktu dostępu, potwierdź ustawienia, naciskając OK. 3.6 Po chwili na ekranie telewizora można zobaczyć, że sieć WLAN została pomyślnie przełączona z trybu klienta do trybu AP. 3.7 Zamknij przeglądarkę strony. 3.8 Ponownie podłącz urządzenie inteligentne do adaptera AP zgodnie z powyższym opisem. Strona 6 z 9

7 7.0 Udostępnianie plików mediów z inteligentnego urządzenia do adaptera premium DLNA 1. Urządzenie adaptera korzysta z technologii udostępniania DLNA. 2. DLNA to rodzaj cyfrowej technologii, która pozwala na łatwe przesyłanie filmów, muzyki, zdjęć i zdjęć z urządzenia cyfrowego na inne urządzenia marki. Zanim będzie można korzystać z funkcji DLNA, należy skonfigurować sieć bezprzewodową, aby umożliwić łączność z urządzeniami cyfrowymi. 3. Po podłączeniu urządzenia inteligentnego do sieci bezprzewodowej, do której podłączony jest adapter w trybie AP bezprzewodowego lub w trybie klienta bezprzewodowego, można korzystać z technologii DLNA do udostępniania plików multimedialnych z urządzenia inteligentnego do telewizora. 4. Aby udostępnić filmy, muzykę, zdjęcia i zdjęcia z urządzenia do telewizora, potrzebujesz oprogramowania obsługującego funkcję DLNA. 5. W następnej sekcji krótko opiszemy niektóre procedury konfiguracyjne udostępniania multimediów DLNA. Należy zauważyć, że wychodzi wiele nowych rodzajów oprogramowania, więc nie jest możliwe wydanie rekomendacji. 8.0 Udostepnienie plików multimedialnych z Windows 7/8 PC do adaptera premium DLNA 1. Upewnij się, że twój system Windows ma zainstalowany "Windows Media Player 11 lub nowszy". Wskazówki: Windows Media Player 12 jest zbudowany w Windows 7/8 OS, zaleca się go dla lepszej kompatybilności. Jeśli korzystasz z systemu Windows XP, zaktualizuj program Window Media Player Otwórz "Windows Media Player", kliknij "Strumień", a następnie włącz strumieniowanie multimediów. 3. W nowym oknie kliknij "Włącz strumieniowanie multimediów" 4. Pojawi się nowe okno, wymienione są urządzenia do udostępniania multimediów połączone z komputerem. Powinieneś znaleźć nazwę adaptera, kliknij status "Allowed" (pozwalaj). 5. Prawym przyciskiem myszy wybierz plik multimedialny do odtworzenia przez adapter. Instrukcje dotyczące utylizacji a) Produkt Urządzenie elektroniczne są odpadami do recyclingu i nie wolno wyrzucać ich z odpadami gospodarstwa domowego. Pod koniec okresu eksploatacji, dokonaj utylizacji produktu zgodnie z odpowiednimi przepisami ustawowymi. Wyjmij włożony akumulator i dokonaj jego utylizacji oddzielnie b) Akumulatory Ty jako użytkownik końcowy jesteś zobowiązany przez prawo (rozporządzenie dotyczące baterii i akumulatorów) aby zwrócić wszystkie zużyte baterie i akumulatory. Pozbywanie się tych elementów w odpadach domowych jest prawnie zabronione. Zanieczyszczone akumulatory są oznaczone tym symbolem, aby wskazać, że unieszkodliwianie odpadów w domowych jest zabronione. Oznaczenia dla metali ciężkich są następujące: Cd = kadm, Strona 7 z 9

8 Hg = rtęć, Pb = ołów (nazwa znajduje się na akumulatorach, na przykład pod symbolem kosza na śmieci po lewej stronie). Używane akumulatory mogą być zwracane do punktów zbiórki w miejscowości, w sklepach lub gdziekolwiek są sprzedawane. Możesz w ten sposób spełnić swoje obowiązki ustawowe oraz przyczynić się do ochrony środowiska. W ten sposób spełniają Państwo obowiązki prawne i wnoszą wkład w ochronę środowiska. Strona 8 z 9
