1 DOZOWNIKI PLASTICOLOR 1500 PLASTICOLOR 2500 PLASTICOLOR 3200 PLASTICOLOR 5000 Systemy zmiany barwnika Systemy dodatkowego dozowania

2

3 Zastrzegamy sobie możliwośwprowadzania zmian bez uprzedzenia. Wymiary i dane s niewi ce. Zasada działania dozowników PLASTICOLOR...5 PLASTICOLOR PLASTICOLOR PLASTICOLOR PLASTICOLOR System zmiany barwnika PLASTICOLOR...10 Systemy dodatkowego dozowania PLASTICOLOR...12 Dozowniki PLASTICOLOR 3

4 Dozowniki PLASTICOLOR przeznaczone są do dozowania materiałów ziarnistych, sypkich i nieklejących się, np: przedmiesz- ki, regeneratu, nowego materiału, mie- szanki PVC Dry Blend. Można je stosować we wszystkich proce- sach produkcyjnych wytłaczania, rozdmuchu i wtrysku. Dozowniki PLASTICOLOR zostały opracowane na podstawie wieloletniego doświadczenia jako optymalne rozwiązanie do szybkiej i bezproblemowej zmiany materiału, barwnika, a także wymiany ślimaków. SZYBKOZŁĄCZA Dozowniki PLASTICOLOR można bardzo szybko i łatwo otworzyć dzięki szybkozłączom. Śruby dociskowe dociskają tarczę uszczelniającą ślimaków do obudowy, zapewniając dobre uszczelnienie i zapobiegając ciśnieniu zwrotnemu na silnik i przekładnię. System modułowy PLASTICOLOR obej- muje dozowniki o czterech różnych wielkościach i wydajności od 70 g/h do kg/h. Dozowniki można stosować zarówno jako pojedyncze jednostki dozujące jak również elementy systemu zmiany barwnika systemu dodatkowego dozowania wolumetrycznych układów mieszająco- dozujących grawimetrycznych układów mieszająco- dozujących grawimetrycznych układów mieszająco- dozujących w funkcji dodatkowego dozowania SZYBKIE OPRÓŻNIANIE Wszystkie dozowniki są standardowo wyposażone w uruchamianą ręcznie funkcję szybkiego opróżniania. Dozowniki PLASTICOLOR i lej można opróżnić w kilku prostych krokach. Pneu- matyczne uruchamianie funkcji szybkiego opróż- niania jest dostępne jako wyposażenie dodatkowe. OKRĄGŁA STREFA NAPEŁNIANIA Konstrukcja o okrągłym na całej długości przekroju składająca się z wylotu leja, strefy napełniania i zasuwy umożliwia niemal całkowite opróżnianie.całkowite opróżnianie. 4 Dozowniki PLASTICOLOR

5 ZASADA DZIAŁANIA DOZOWNIKÓW PLASTICOLOR Szyjka PLASTICOLOR (2) jest montowana pomiędzy maszyną produkcyjną (1) a lejem maszyny (5). Ślimak dozujący (4) dozownika PLASTICOLOR (3) przenosi dozowany materiał do materiału podstawowego przechodzącego przez szyjkę (2). 5 2 Homogenizacja materiałów zachodzi w maszynie produkcyjnej. Krótki odstęp czasowy pomiędzy dozowaniem a obróbką zapobiega ich oddzieleniu się Maszyna produkcyjna 2 - Szyjka 3 - Dozownik PLASTICOLOR 4 - ślimak dozujący 5 - Lej do materiału podstawowego UKŁADY STEROWANIA DLA DOZOWNIKÓW PLASTICOLOR: Układ sterowania jednostkowego serii PC 90/03 Układ sterowania modułowego serii PDC Układ sterowania PPM Dozowniki PLASTICOLOR 5

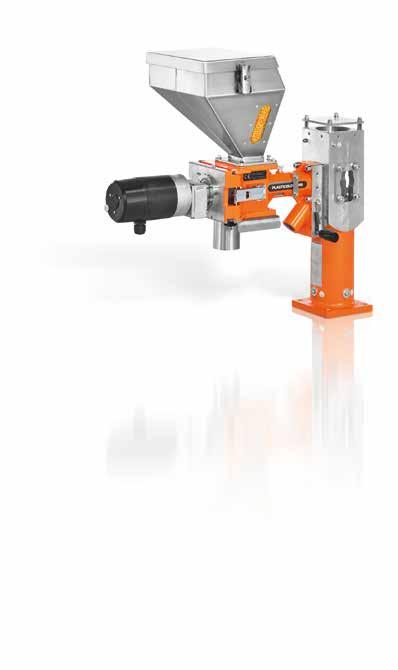

6 PLASTICOLOR 1500 Obszar zastosowania: Wydajność: Wersje urządzeń: Wyposażenie standardowe:szybkozłącza Akcesoria, opcjonalnie: Dodatki we wszystkich maszynach produkcyjnych Materiały podstawowe w najmniejszych maszynach produkcyjnych 0,06-53 kg/h - (granulat HDPE 4 mm)* 0,06-53 kg/h A - Obudowa z zasuwą szyjki B - obudowa w wersji kołnierzowej bez zasuwy szyjki Szybkie opróżnianie Pneumatyczna zasuwa szyjki Pneumatyczne szybkie opróżnianie Czujniki poziomu napełnienia Adapter czujnika pod lejem Ręczna zasuwa leja Wkład lejowy w szyjce Adapter leja na szyjkę Lej: Patrz strona 14 Wykrywanie ślimaka (poprzez układ sterowania PPM) Specjalne uszczelnienie do pracy z proszkiem Patent niemiecki nr DE Patent europejski nr , państwa: AT, BE, CH/LI, DK, ES, FR, GB, IT, NL, PL 6 Dozowniki PLASTICOLOR Zespół ślimak-cylinder 6/16 żółty Tabela wydajności (kg/h)* 8/18 szary 10/20 brązowy 13/25 czerwony Silnik G 321 0,07-1,53 0,10-3,18 0,22-6,40 0,50-14,30 Silnik G 251 0,15-4,50 0,32-9,50 0,58-17,30 1,40-40,60 Silnik G 330 ** 0,06-5,50 0,11-12,00 0,18-24,00 0,45-53,00 * Granulat HDPE (PE) - kształt soczewkowy owalny, ok. 4 mm x 4,5 mm średnicy x 3,3 mm wysokości, gęstość nasypowa 560 gramów/litr ** silnik bezszczotkowy o wysokim zakresie regulacji

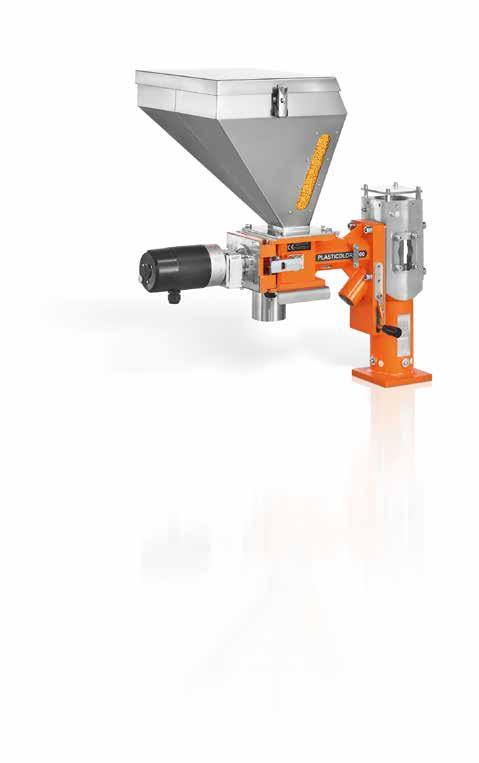

7 PLASTICOLOR 2500 Obszar zastosowania: Dodatki w dużych maszynach produkcyjnych Materiały podstawowe w mniejszych maszynach produkcyjnych Wydajność: Wyposażenie standardowe: 0, kg/h - (granulat HDPE 4 mm)* 0,06-53 kg/h Szybkozłącza Szybkie opróżnianie Ręczna zasuwa szyjki Akcesoria, opcjonalnie: Pneumatyczna zasuwa szyjki Pneumatyczne szybkie opróżnianie Czujniki poziomu napełnienia Adapter czujnika pod lejem Ręczna zasuwa leja Wkład lejowy w szyjce Adapter leja na szyjkę Lej: Patrz strona 14 Wykrywanie ślimaka (poprzez układ sterowania PPM) Specjalne uszczelnienie do pracy z proszkiem Patent niemiecki nr DE Patent europejski nr , państwa: AT, BE, CH/LI, DK, ES, FR, GB, IT, NL, PL Zespół ślimak-cylinder 6/16 żółty Tabela wydajności (kg/h)* 8/18 szary 10/20 brązowy 13/25 czerwony 17/29 zielony 22/34 czarny Silnik G 321 0,07-1,32 0,12-3,50 0,22-6,35 0,50-14,60 1,00-29,30 2,00-60,00 Silnik G 251 0,15-3,68 0,40-10,20 0,58-16,80 1,40-41,20 2,80-83,00 5,70-169,00 Silnik G 330 ** 0,06-5,50 0,11-12,00 0,18-24,00 0,45-53,00 0,70-100,00 1,50-205,00 * Granulat HDPE (PE) - kształt soczewkowy owalny, ok. 4 mm x 4,5 mm średnicy x 3,3 mm wysokości, gęstość nasypowa 560 gramów/litr ** silnik bezszczotkowy o wysokim zakresie regulacji Dozowniki PLASTICOLOR 7

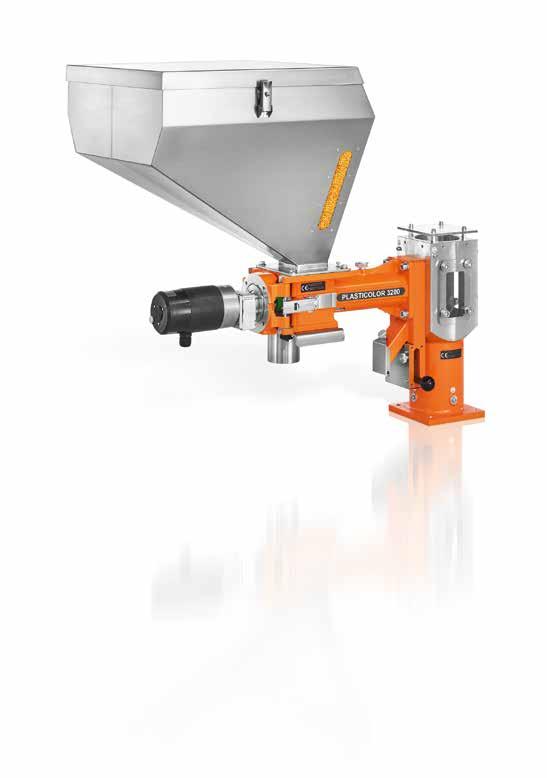

8 PLASTICOLOR 3200 Obszar zastosowania: Materiały podstawowe w dużych maszynach produkcyjnych Wydajność: 0, kg/h - (granulat HDPE 4 mm)* Wersje urządzeń: A - Obudowa otwarta, z wylotem testowym pośrodku cylindra B - Obudowa zamknięta Wyposażenie standardowe: Akcesoria, opcjonalnie: Szybkozłącza Szybkie opróżnianie Ręczna/pneumatyczna zasuwa szyjki Pneumatyczne szybkie opróżnianie Czujniki poziomu napełnienia Adapter czujnika pod lejem Ręczna zasuwa leja Wkład lejowy w szyjce Adapter leja na szyjkę Wykrywanie ślimaka (poprzez układ sterowania PPM) Specjalne uszczelnienie do pracy z proszkiem Lej: Patrz strona 14 8 Dozowniki PLASTICOLOR Tabela wydajności (kg/h)* Zespół ślimak-cylinder 8/17 żółty 13/22 brązowy 17/27 czerwony 25/36 zielony 40/50 czarny Silnik G 321 0,12-3,35 0,42-12,50 0,95-28,00 2,70-79,00 9,50-285,00 Silnik G 322 0,22-6,60 0,80-24,20 1,80-53,50 5,00-151,00 17,50-525,00 Silnik G 327 0,32-9,75 1,25-36,50 2,70-82,00 7,60-228,00 24,50-735,00 Silnik G 323 0,36-10,70 1,50-44,00 3,40-100,00 9,10-273,00 27,00-815,00 Silnik G 330 ** 0,10-11,00 0,35-47,00 0,80-105,00 2,00-300,00 7,00-840,00 * Granulat HDPE (PE) - kształt soczewkowy owalny, ok. 4 mm x 4,5 mm średnicy x 3,3 mm wysokości, gęstość nasypowa 560 gramów/litr ** silnik bezszczotkowy o wysokim zakresie regulacji

9 PLASTICOLOR 5000 Obszar zastosowania: Materiały podstawowew bardzo dużych maszynach produkcyjnych, w szczególno ści do przemiału, płatków itp. Wydajność: kg/h - (granulat HDPE 4 mm)* 0,06-53 kg/h Wyposażenie standardowe: Szybkozłącza Szybkie opróżnianie Akcesoria, opcjonalnie: Pneumatyczne szybkie opróżnianie Czujniki poziomu napełnienia Ręczna zasuwa leja Wykrywanie ślimaka (poprzez układ sterowania PPM) Specjalne uszczelnienie do pracy z proszkiem Lej: Patrz strona 14 Patent niemiecki nr DE Patent europejski nr , państwa: AT, BE, CH/LI, DK, ES, FR, GB, IT, NL, PL Tabela wydajności (kg/h)* Zespół ślimak-cylinder 50/65 czerwony 65/80 zielony Silnik G ,00-560,00 36, ,00 Silnik G , ,00 70, ,00 Silnik G , ,00 118, ,00 Silnik G 330 ** 15, ,00 30, ,00 * Granulat HDPE (PE) - kształt soczewkowy owalny, ok. 4 mm x 4,5 mm średnicy x 3,3 mm wysokości, gęstość nasypowa 560 gramów/litr ** silnik bezszczotkowy o wysokim zakresie regulacji Dozowniki PLASTICOLOR 9

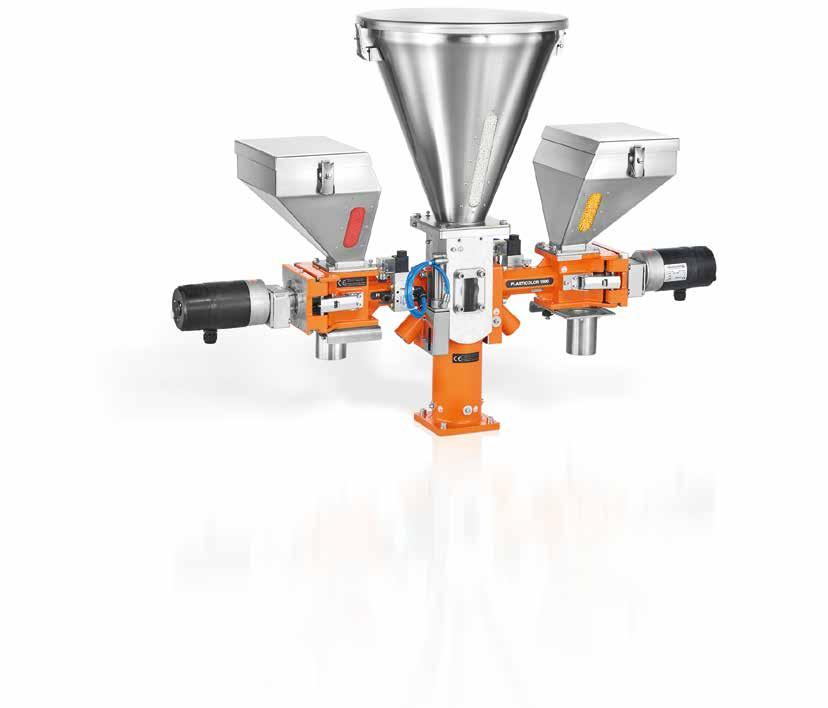

10 SYSTEM ZMIANY BARWNIKA PLASTICOLOR Błyskawiczna zmiana barwnika na inny barwnik w przypadku zastosowania dwóch lub 6 większej liczby urządzeń PLASTICOLOR. Systemy zmiany barwnika są dostępne dla 2 do 8 urządzeń w standardzie, dla układów obejmujących ponad 8 urządzeń przewidziana jest konstrukcja specjalna. Każdy dozownik wyposażony jest w zasuwę szyjki(4). Układ sterowniczy może jednocześnie zatrzymać pracujący dozownik i uruchomić kolejny. Pozwala to na zmianę barwnika z jednego na drugi bez przerywania pracy. Pneumatyczna zasuwa szyjki otwiera się i zamyka automatycznie, zapobiegając w ten sposób wydostawaniu się materiału. Poprzez bezpieczne zamknięcie dozownika, który nie bierze udziału w recepturze, można go przygotować do następnej produkcji. W ten sposób 1 - Maszyna produkcyjna 2 - Adapter 3 - Szyjka 4 - Zasuwa szyjki 5 - Dozowniki 6 - Lej do materiału podstawowego koszty związane z przezbrojeniem są znacznie ograniczone do minimum. UKŁADY STEROWANIA DLA SYSTEMÓW ZMIANY BAR- WNIKA: Układ sterowania modułowego serii PDC Układ sterowania PPM 10 Dozowniki PLASTICOLOR

11 Zalety systemów zmiany barwnika: Natychmiastowe przestawienie produkcji Łatwa obsługa i użytkowanie Niewielka ilość wstępnie zmieszanego materiału Redukcja kosztów przezbrojenia Redukcja odrzutów produkcyjnych i odpadów Najwyższa dokładność dzięki precyzyjnemu sterowaniu Prędkość obrotowa ślimaka dozującego jest zsynchronizowana z maszyną produkcyjną. Prostą obsługę systemu gwarantuje klawiatura membranową. Statusy eksploatacyjne, wartości rzeczywiste i alarmy są wyświetlane na czytelnych wyświetlaczach. Układy sterowania mogą być instalowane w obudowach stołowych lub w ramach 19. Dozowniki PLASTICOLOR 11

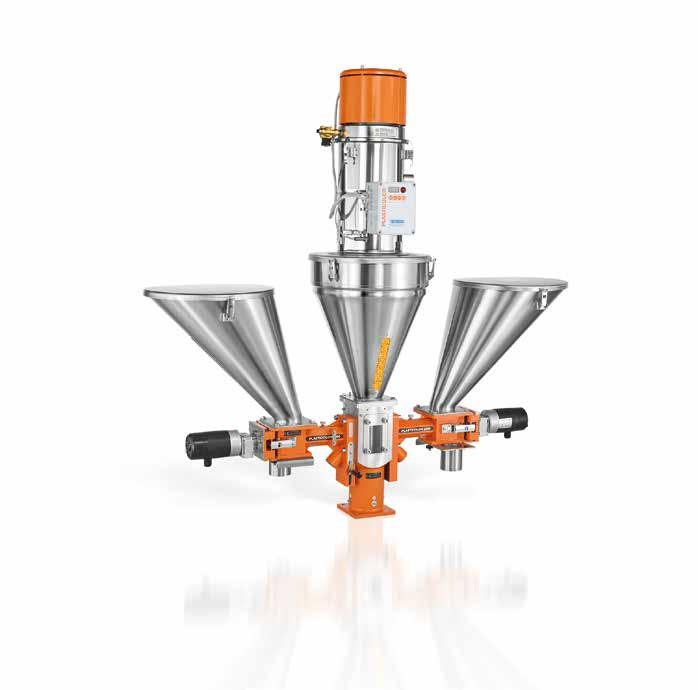

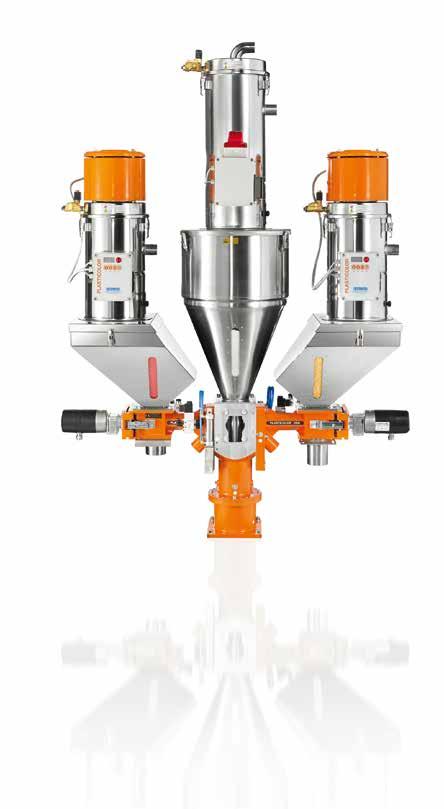

12 SYSTEMY DODATKOWEGO DOZOWANIA PLASTICOLOR 5 W zakres dostawy systemów dodatkowego dozowania PLASTICOLOR wchodzą wszystkie komponenty od otworu zasypu materiału maszyny produkcyjnej. Materiał podstawowy przepływa swobodnie do ślimaka wytłaczarki, podobnie jak w przypadku pojedynczego urządzenia. Wszystkie składniki dodatków są dodawane do głównego strumienia materiału. Prędkości obrotowe ślimaków dozujących są zsynchronizowane z prędkością obrotową maszyny produkcyjnej. Homogenizacja materiałów zachodzi w maszynie produkcyjnej. 1 - Maszyna produkcyjna 2 - Adapter 3 - Szyjka 4 - Dozownik 5 - Podajnik podciśnieniowy UKŁADY STEROWANIA DLA SYSTEMÓW DODATKO- WEGO DOZOWANIA Układ sterowania modułowego serii PDC Układ sterowania PPM 12 Dozowniki PLASTICOLOR

13 Dozowniki PLASTICOLOR 13

14 LEJE ZASOBNIKOWE PLASTICOLOR LEJE OKRĄGŁE SKOŚNE, STAL NIERDZEWNA PLASTICOLOR l l l - 50 l - LEJE ASYMETRYCZNE, STAL NIERDZEWNA 6 l l l LEJE OKRĄGŁE, STAL NIERDZEWNA 2 l l l l - 32 l - 50 l - 70 l l l l l, 350 l, 500 l Dozowniki PLASTICOLOR = Standard = Opcja

15

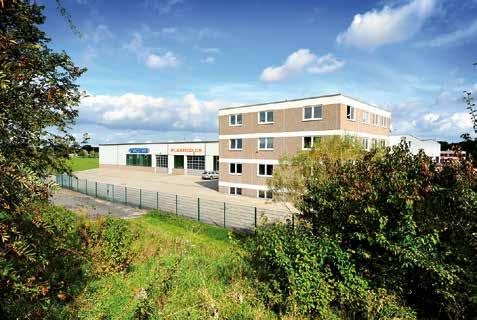

16 Zakład Produkcyjny Woywod Seefeld Woywod Kunststoffmaschinen GmbH & Co. Vertriebs-KG Siedziba główna / Head Office: Bahnhofstraße Gräfelfing Niemcy Tel.: Faks: Internet: woywod@plasticolor.de Produkcja / Factory: Filia Seefeld Lindengasse Werneuchen OT Seefeld Niemcy Tel.: Fax: woywod.seefeld@plasticolor.de Woywod Kunststoffmaschinen GmbH & Co. Vertriebs-KG
