1 GASKET LP SYSTEMY POLIURETANOWE DO USZCZELNIEŃ

2

3 SYSTEMY POLIURETANOWE DO USZCZELNIEŃ System uszczelnień poliuretanowych GASKET LP, stanowi bardzo ważny element w szeregu udogodnień oferowanych przez Europoliuretani. Seria GASKET LP składa się z jednostki dozującej niskiego ciśnienia dla poliuretanu dwuskładnikowego i, lub robota kartezjańskiego z dwoma, lub trzema osiami, lub robota przegubowego: razem tworzą one warunki konieczne do dozowania ilości produktu w celu uzyskania uszczelki stosowanej bezpośrednio na panelu/wyrobie. 3

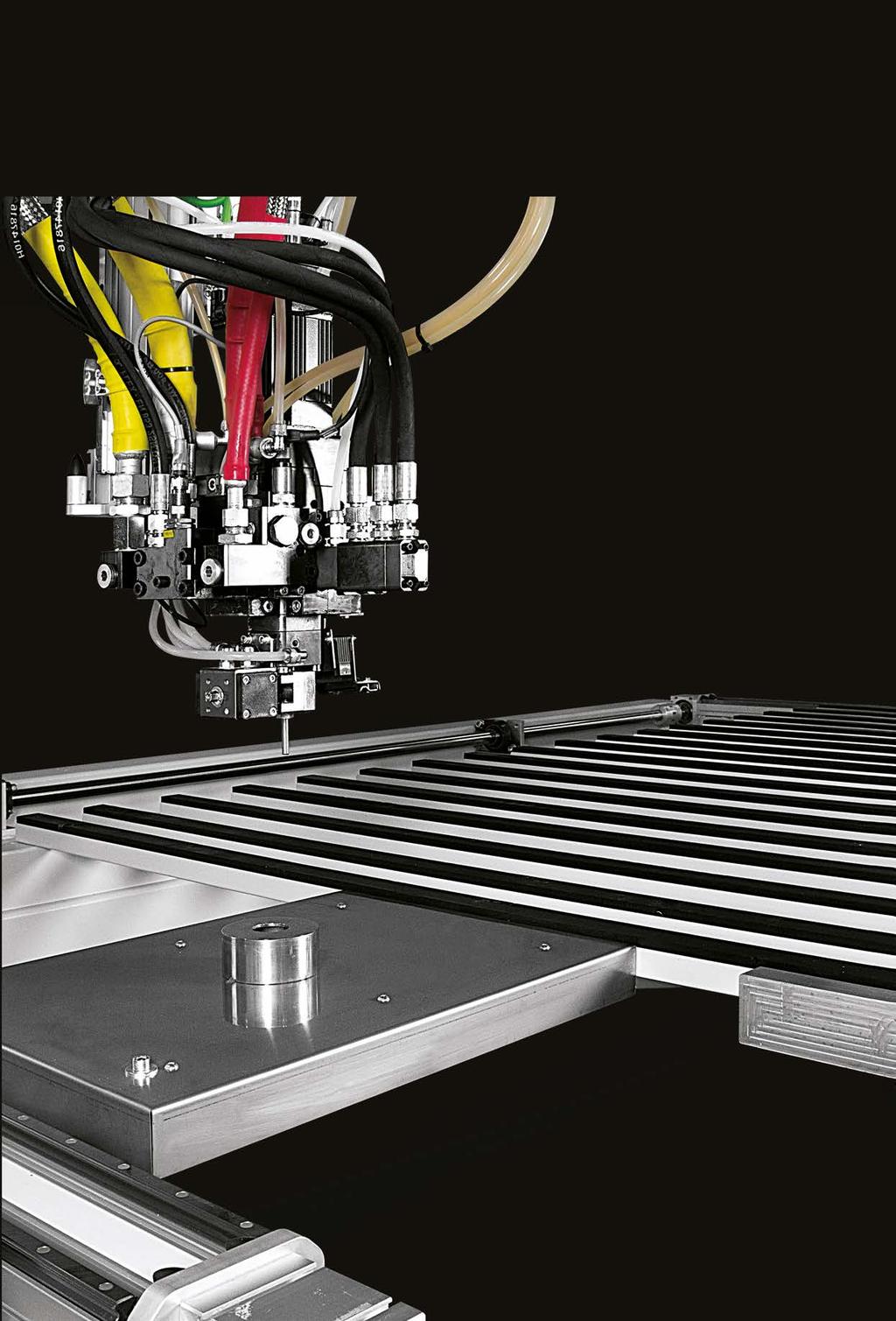

4 ROBOT KARTEZJAŃSKI Robot tego rodzaju jest szczególnie wskazany do wytwarzania uszczelek na płaskich powierzchniach. Obszary zainteresowania to: panele elektryczne, filtry przemysłowe i nie, oraz filtry do uzdatniania powietrza itp. Wystarczy umieścić panel na odpowiedniej platformie, kierując go w stronę punktu 0, a urządzenie, po wcześniejszym uruchomieniu przez operatora, automatycznie odczyta miarę i będzie kontynuować rozprowadzenie produktu chemicznego. 1 WYMIARY STANDARDOWE ROBOTA KARTEZJAŃSKIEGO* OGÓLNE STANDARDOWE FUNKCJE ROBOTÓW KARTEZJAŃSKICH WYMIARY JEDNOSTKA MIARY Z trzecią osią, zarówno w trybie sterowania ręcznego, jak i automatycznego (opcjonalny), jest regulowana wysokości głowicy według wyrobu, który ma być uszczelniany. Gdy zostanie już określona odległość między krawędzią panelu i początkiem sporządzania uszczelki, robot wykona wszystko samodzielnie. Plan roboczy * Minimalny panel służący do automatycznego odczytu * 2300 x x 200 Na zamówienie możliwe jest wykonanie robota z podwójną stacją: pozwala on przystąpić do rozprowadzenia uszczelki w pierwszej; a tymczasem ładować panel gotowy do Wysokość panelu * da 15 a 500 natychmiastowego użycia w kolejnej. Regulowana prędkość posuwu max 500 /sec. ROBOT PRZEGUBOWY Maksymalne rozmiary robotów 3200 x 4100 W przypadku zastosowania robota przegubowego, który Wysokość stołu do wspornika Panelu Szacunkowa masa kg odróżnia się od kartezjańskiego wrażliwością ramienia, jest możliwe rozprowadzenie uszczelki również na wyrobach o powierzchni, która nie jest liniowa. Tego rodzaju robot jest bardziej odpowiedni w obszarach oświetlenia, w przemyśle samochodowym, w poszyciach, etc. * Inne działania w ramach planu prac na zamówienie 4

5 CECHY GASKET LP SYSTEMY POLIURETANOWE DO USZCZELNIEŃ ŚRODKI CHEMICZNE W celu zaspokojenia różnorodnych potrzeb klienta, Europoliuretani oferuje różnego rodzaju środki chemiczne. Podstawowym podziałem są dwie kategorie: produkt tiksotropowy i nietiksotropowy. Z reguły pierwszy stosuje się na płaskich powierzchniach; drugi stosuje się przy powierzchniach wydrążonych. 1 2 W konsekwencji w systemie GASKET LP mogą być stosowane obydwa materiały, dodając trzeci zbiornik do urządzenia, i drugi drawer w głowicy mieszającej (obydwa opcjonalne). Operator może więc wybrać, który komponent zaznaczyć, w zależności od potrzeb. 3 1 Przykłady paneli z uszczelkami 2 Aplikacja uszczelki na panelu elektrycznym 3 Aplikacja uszczelki na filtrze 5

6 GŁOWICA MIESZAJĄCA Głowica dozująca przewiduje innowacyjny system mieszający składniki, nazwany podwójne mieszanie z komorą L. Nowością tego systemu wtrysku jest optymalizacja mieszania składników chemicznych, która odbywa się w dwóch etapach. Podczas pierwszego etapu, produkt umieszcza się w pierwszej komorze mieszania, za pomocą regulowanej dyszy, w której dwa składniki są mieszane poprzez kolizję. Zawór działa zarówno do otwierania, jak i zamykania, jak i do samooczyszczenia. 1 W drugim etapie produkt umieszcza się w następnej komorze, w której za pomocą mieszadła mechanicznego, wykonywane jest dodatkowe mieszanie. Druga komora jest oczyszczona małą ilością rozpuszczalnika i sprężonego powietrza, również uwalnianych przez wtryskiwacz. 1 Głowica dozująca zamknięta z podwójnym wtryskiwaczem 2 Głowica dozująca otwarta 3 Demontaż/wymiana urządzenia z grupy mieszającej Szczególna uwaga w projekcie została również poświęcona konserwacji całej głowicy mieszającej, a zwłaszcza normalnej eksploatacji i czyszczenia elementów. W rzeczywistości, dzięki centralnemu otwarciu typu książka od góry, można uzyskać dostęp do środka w ciągu kilku sekund i szybko przeprowadzić konieczną konserwację lub wymianę części

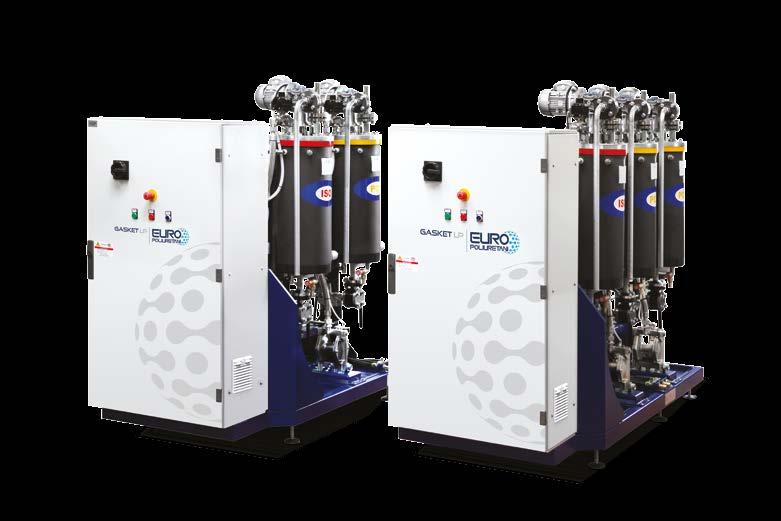

7 KOMPONENTY GASKET LP SYSTEMY POLIURETANOWE DO USZCZELNIEŃ JEDNOSTKA DAWKOWANIA GASKET LP to dozownik niskiego ciśnienia i bardzo niskiego przepływu, przeznaczony do mieszania poliuretanów dwuskładnikowych. Zespół dozujący składa się z dwóch pomp wyporowych zębatych przekładniowych o zębach śrubowych, które pobierają materiał z dwuch zbiorników ciśnieniowych, wysyłając odpowiednie płyny do głowicy odlewniczej przez rury w niskim ciśnieniu o podwójnej komorze. Zbiorniki te są wyposażone w przestrzeń pośrednią, w której krąży płyn do termoregulacji ogrzewania/ chłodzenia i są wyposażone w zewnętrzną izolację termiczną. Jest również instalowane mieszadło napędzane przez silnik przekładniowy w celu utrzymania produktów zawsze dobrze wymieszanych i w ujednorodnionej temperaturze. Do kontroli elektronicznej przepływu i do prawidłowych proporcji mieszania są zainstalowane dwa bardzo precyzyjne liczniki objętości. Jednostka dozująca z dwoma i trzema komponentami System poliuretanowy GASKET LP z zabezpieczeniami 7
