DM-300 IHB CIŚNIENIOMIERZ AUTOMATYCZNY DO POMIARU CIŚNIENIA KRWI I PULSU NA RAMIENIU

Transkrypt

1 INSTRUKCJA UŻYCIA DM-300 IHB CIŚNIENIOMIERZ AUTOMATYCZNY DO POMIARU CIŚNIENIA KRWI I PULSU NA RAMIENIU Rev

2 SPIS TREŚCI WYJAŚNIENIE UŻYTYCH SYMBOLI...1 WAŻNE INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA...4 BUDOWA CIŚNIENIOMIERZA...6 WAŻNE UWAGI DOTYCZĄCE WYKONYWANIA POMIARÓW...8 SKRÓCONA INSTRUKCJA UŻYCIA...9 INSTALACJA I WYMIANA BATERII...9 OBSŁUGA URZĄDZENIA...10 WYBÓR GRUPY / UŻYTKOWNIKA...10 ZAKŁADANIE MANKIETU NA RAMIĘ...10 POMIAR...11 USUWANIE / ZAPISYWANIE WYNIKÓW POMIARÓW...12 SPRAWDZANIE PAMIĘCI...12 KASOWANIE PAMIĘCI...12 ŚREDNIA Z 3 OSTATNICH POMIARÓW...13 WSKAŹNIK SŁABEJ BATERII...13 ROZWIĄZYWANIE PROBLEMÓW...13 INFORMACJE O CIŚNIENIU KRWI...14 KONSERWACJA...17 DANE TECHNICZNE...18 KARTA GWARANCYJNA

3 DZIĘKUJEMY ZA ZAKUP APARATU DO POMIARU CIŚNIENIA KRWI I PULSU DIAGNOSTIC DM-300 IHB. Mode ten można stosować przy niereguarnym pusie. Jeżei aparat wykryje niereguarny pus na wyświetaczu pojawi się symbo (( )). Uwaga Zaecamy skontaktowanie się ze swoim ekarzem, jeśi często pojawia się ten symbo (( )). Proszę uważnie przeczytać niniejszą instrukcję użycia przed pierwszym zastosowaniem urządzenia. Proszę zachować instrukcję użycia. Informacje w niej zawarte mogą być potrzebne w przyszłości. Aby uzyskać szczegółowe informacje na temat swojego ciśnienia krwi, naeży skonsutować się ze swoim ekarzem. Urządzenie naeży używać zgodnie z jego przeznaczeniem. Przed użyciem naeży przeczytać wszystkie wskazówki. WYJAŚNIENIE UŻYTYCH SYMBOLI Symbo 0197 Znaki ostrzegawcze i użyte symboe Oznaczenie biegunów baterii Ostrzeżenie Symbo potwierdzający zgodność z dyrektywą 93/42/ECC Unii Europejskiej dotyczącą urządzeń medycznych Prąd stały LOT Numer partii Data produkcji Izoacja kasy II Część apikacyjna typu BF Wytwórca Rev. Obowiązkowe Data ostatniej aktuaizacji Zabronione Skurczowe ciśnienie krwi w mmhg Rozkurczowe ciśnienie krwi w mmhg Pus. Liczba uderzeń serca na minutę. (( )) Symbo niereguarnego pusu Symbo wykrywanego tętna w trakcie pomiaru Numer kataogowy produktu Chronić przed wigocią Trzymać z daa od promieni słonecznych Przed użyciem zapoznaj się z instrukcją użycia IP20 Ochrona przed ciałami o wiekości ponad 12,5 mm (przypadkowy dotyk pacem) Ochrona przed kropami wody padającymi na obudowę pod kątem 15 wzgędem położenia normanego 2

4 OSTRZEŻENIA Osoby z poważnymi probemami z krążeniem mogą odczuwać dyskomfort. Przed użyciem skonsutuj się z ekarzem. Jeżei reguarnie wyniki pomiarów są poza normą, skontaktuj się z ekarzem. Nie naeży próbować samodzienie eczyć tych objawów, bez konsutacji z ekarzem. Produkt jest przeznaczony do użytkowania wyłącznie zgodnie z jego przeznaczeniem. Nie wykorzystywać w żaden inny sposób. Produkt nie jest przeznaczony da dzieci. Nie naeży rozmontowywać, ani próbować samodzienie naprawiać urządzenia. W pobiżu urządzenia nie naeży używać teefonów komórkowych ani innych urządzeń, które generują sine poa eektryczne ub eektromagnetyczne, gdyż może to zaburzyć odczyty urządzenia. Naeży używać tyko zaecanego przez wytwórcę zasiacza o podwójnej izoacji zgodnego z EN i EN Stosowanie innego zasiacza może spowodować uszkodzenie urządzenia, pożar i porażenie prądem. ŚRODKI OSTROŻNOŚCI DOTYCZĄCE BATERII Nie naeży umieszczać jednocześnie nowych i starych baterii. Naeży wymienić baterie, gdy na ekranie pojawi się wskaźnik słabych baterii Naeży włożyć baterie uważając na ich właściwą biegunowość wskazaną w przegrodzie na baterie. Nie naeży mieszać różnych rodzajów baterii. Zaeca się użycie baterii akaicznych typu ong-ife. Jeżei urządzenie nie będzie używane ponad 3 miesiące, naeży wyciągnąć baterie. Baterie naeży prawidłowo utyizować, stosując się do okanych przepisów. 3

5 WAŻNE INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA Przed rozpoczęciem korzystania z urządzenia naeży uważnie zapoznać się z niniejszą instrukcją obsługi Nie naeży stosować urządzenia do innych ceów niż pomiar ciśnienia krwi i pusu. Nie naeży myić samokontroi z autodiagnozą. Pomiary ciśnienia krwi powinny być interpretowane wyłącznie przez pracownika służby zdrowia, który zna Twoją historię medyczną. Skontaktuj się z ekarzem, jeśi wyniki pomiaru reguarnie wskazują nieprawidłowe wskazania. W przypadku zbyt częstych pomiarów może dojść do nagromadzenia krwi w tętnicy ramieniowej, co może doprowadzić do uzyskiwania nieprawidłowych wyników. Z tego powodu każdy koejny pomiar ciśnienia krwi przeprowadza się po 5 minutowej przerwie. Jeśi zażywasz eki, skonsutuj się z ekarzem, aby okreśić najbardziej odpowiedni czas pomiaru ciśnienia krwi. NIGDY nie zmieniaj przepisanego eku bez wcześniejszej konsutacji z ekarzem. Przed rozpoczęciem korzystania z urządzenia osoby z poważnymi probemami krążenia powinny skonsutować się z ekarzem ponieważ podczas pomiaru mogą odczuwać dyskomfort. Da osób z niereguarnym ub niestabinym krążeniem wynikającym z cukrzycy, chorób wątroby, miażdżycy tętnic ub z innych schorzeń, mogą wystąpić różnice w wartości ciśnienia krwi mierzone na nadgarstku ub na ramieniu. Niemniej jednak monitorowanie trendów ciśnienia krwi poprzez pomiar na ramieniu ub nadgarstku jest ważny i użyteczny. Osoby cierpiące na zwężenie naczyń, zaburzenia wątroby ub cukrzycę, osoby z rozrusznikiem serca ub słabym pusem przed rozpoczęciem korzystania z urządzenia powinny skonsutować się z ekarzem. Nie naeży używać urządzenia do pomiaru na noworodkach i kobietach w ciąży. Osoby cierpiące na arytmie, takie jak przedwczesne rytmy przedsionkowe ub komorowe oraz migotanie przedsionków mogą używać wyrobu tyko w porozumieniu ze swoim ekarzem. W niektórych przypadkach metoda pomiaru oscyometrycznego może powodować nieprawidłowe odczyty. Zbyt częste pomiary mogą spowodować obrażenia pacjenta z powodu zakłóceń przepływu krwi. Mankietu nie naeży nakładać na ranę, ponieważ może to spowodować dasze obrażenia. NIE zakładaj mankietu na kończynę używaną do wewów dożynych ani innych metod dostępu wewnątrznaczyniowego, terapii ani zastawki tętniczo-żynej (A-V). Pompowanie mankietu może tymczasowo bokować przepływ krwi, potencjanie powodując obrażenia u pacjenta. 4

6 15. Mankietu nie naeży umieszczać na ramieniu po stronie mastektomii. W przypadku podwójnej mastektomii zastosuj stronę najmniej dominującego ramienia. 16. Pompowanie mankietu może spowodować tymczasowe zatrzymanie pracy stosowanego jednocześnie na tym samym ramieniu sprzętu monitorującego funkcje życiowe. 17. Ściśnięty ub zagięty przewód powietrza może powodować ciągłe pompowanie mankietu co może być przyczyną zakłócenia przepływu krwi i potencjanie szkodiwych obrażeń pacjenta. Naeży dopinować aby przewód powietrza nie był owinięty wokół innych części ciała. Może to spowodować obrażenia ciała. 18. Naeży sprawdzić czy działanie urządzenia nie powoduje długotrwałego upośedzenia krążenia pacjenta. 19. Urządzenie nie jest przeznaczone do pomiaru ciśnienia u niemowąt i osób bez zdoności porozumiewania się. Wyrobu nie naeży pozostawić bez nadzoru. Przechowuj wyrób w sposób niedostępny da małych dzieci. Urządzenie zawiera małe eementy, które mogą zostać połknięte. 20. Przedłużające się pompowanie mankietu może powodować wybroczyny na ramieniu. 21. Nie naeży samodzienie rozmontowywać ani próbować naprawić urządzenia ani mankietu. 22. Z urządzeniem naeży wyłącznie stosować mankiet zatwierdzony przez producenta. Stosowanie innych mankietów może doprowadzić do uzyskania nieprawidłowych wyników pomiarów. 23. Wyrób może wskazywać nieprawidłowe odczyty, jeśi jest przechowywany ub używany poza podanym przez producenta zakresem temperatury i wigotności. 24. Nie używaj urządzenia w pobiżu sinych pó eektrycznych ub eektromagnetycznych generowanych przez teefony komórkowe ub inne urządzenia. Może to powodować nieprawidłowe odczyty i zakłócenia. Nie używaj urządzenia podczas transportu pacjenta. Może to być także źródłem zakłóceń pracy ciśnieniomierza. 25. Nie naeży używać nowych i używanych baterii jednocześnie. 26. Wymień baterie, gdy wskaźnik niskiego stanu baterii " " pojawi się na ekranie. Wymień wszystkie baterie na nowe w tym samym czasie. 27. Nie naeży stosować baterii innych typów. Zaecane są baterie akaiczne o przedłużonej trwałości. 28. Wyjmij baterie z urządzenia, jeżei nie będzie ono używane przez ponad 3 miesiące. 29. Nie naeży wkładać baterii niezgodnie z podanymi biegunami. 30. Baterie naeży utyizować zgodnie z okanymi przepisami. 31. Naeży używać tyko zaecanego przez wytwórcę zasiacza o podwójnej izoacji zgodnego z EN i EN Stosowanie innego zasiacza może spowodować uszkodzenie urządzenia, pożar i porażenie prądem. 5

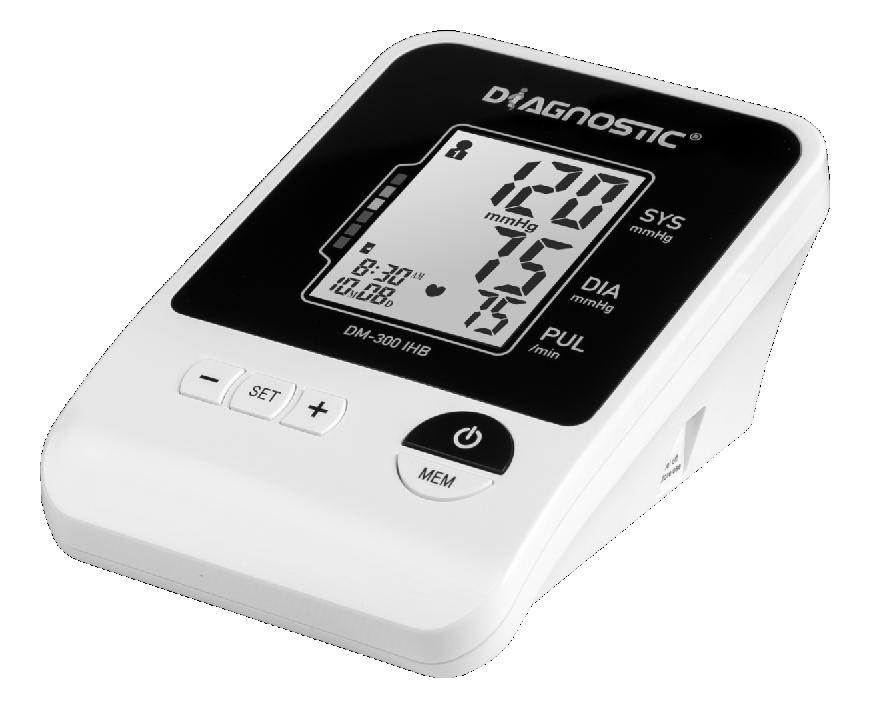

7 BUDOWA CIŚNIENIOMIERZA CIŚNIENIOMIERZ Wskaźnik kasyfikacji ciśnienia krwi wg Światowej Organizacji Zdrowia (WHO) Wyświetacz LCD Ciśnienie skurczowe Ciśnienie rozkurczowe Pus Gniazdo na przewód powietrza Przycisk START/STOP Przycisk pamięci MEM Przycisk + Przycisk SET Przycisk - Gniazdo zasiacza Pokrywa baterii 6

8 MANKIET metaowa kamra mankiet przewód końcówka łącząca powietrza przewód powietrza z ciśnieniomierzem (włożyć do gniazda na przewód powietrza) OSTRZEŻENIA Jeśi mankiet jest przerwany ub uszkodzony, proszę założyć nowy mankiet. Jeżei zachodzi konieczność użycia nowego mankietu naeży zastosować końcówkę łączącą przewód z ciśnieniomierzem ze starego mankietu. WYŚWIETLACZ użytkownicy / grupy ciśnienie skurczowe symbo rozładowania baterii oznaczenie jednostek wskaźnik kasyfikacji ciśnienia krwi wg Światowej Organizacji Zdrowia (WHO) ciśnienie rozkurczowe symbo średniej wartości pomiaru symbo niereguarnej pracy serca godzina data pus numer zapamiętanego pomiaru symbo tętna ELEMENTY ZESTAWU INSTRUKCJA UŻYCIA 0197 REF 5119 DM-300 IHB Ciśnieniomierz automatyczny do pomiaru ciśnienia krwi i pusu na ramieniu ciśnieniomierz automatyczny mankiet rozmiar cm (M) baterie typu AA (1,5V) 4 sztuki etui ciśnieniomierz może współpracować z zasiaczem (zasiacz jest dodawany opcjonanie) Zasiacz dodatkowo płatny. Używaj wyłącznie zasiacza zaecanego przez producenta. instrukcja użycia + gwarancja 7

9 WAŻNE UWAGI DOTYCZĄCE WYKONYWANIA POMIARÓW Na 30 minut przed pomiarem nie naeży jeść, ćwiczyć ani brać kąpiei. Przed dokonaniem pomiaru naeży odpocząć 5-10 minut. Usiąść w wygodnej zreaksowanej pozycji. 3. Nie naeży stać podczas pomiaru. Usiądź w wygodnej pozycji, trzymając ramię równo wzgędem serca. 4. Podczas pomiaru nie naeży mówić ani ruszać się. 5. Podczas pomiaru naeży unikać sinych interferencji eektromagnetycznych, np. od kuchenki mikrofaowej ub teefonu komórkowego. 6. Przed koejnym pomiarem odczekać 5 minut ub dłużej. 7. Starać się mierzyć ciśnienie krwi każdego dnia o tej samej porze, aby utrzymać spójność. 8. Porównanie pomiarów jest możiwe tyko wtedy, gdy pomiary były wykonywane na tym samym ramieniu, w tej samej pozycji i o tej samej porze dnia. 9. Ten ciśnieniomierz nie jest zaecany osobom z ciężką arytmią. 10. Nie naeży używać urządzenia, gdy jest ono uszkodzone. ZASILACZ (OPCJONALNY) Podłączyć wtyk zasiający do gniazda zasiacza. Włożyć zasiacz do kontaktu. Naeży używać zasiacza odpowiedniego do okanego zasiania. Specyfikacja zasiacza: 100~240 V, 50/60Hz; wyjście: 6V, min. 600mA Zaecamy używać wyłącznie zasiacza mode Diagnostic ZID 6-1 ( V, 50/60Hz, 6V, 1000 ma (1A)) dostarczanego przez wytwórcę. Jeżei urządzenie jest uszkodzone zasiacz ub kabe naeży odłączyć. gniazdo zasiacza 8

10 SKRÓCONA INSTRUKCJA Zainstauj baterie (Rys. A) Podłącz mankiet z przewodem powietrza do gniazda, które znajduje się po ewej stronie ciśnieniomierza (Rys. B) Rys. A Rys. B Usuń ubranie z ramienia, na którym dokonujesz pomiaru Rys. C Przed wykonaniem pomiaru odpoczywaj przez kika minut. Usiądź w cichym miejscu, najepiej przy biurku ub stoe, z ramieniem opartym na twardej powierzchni i stopami płasko na podłodze. Załóż mankiet około 1-2 cm nad stawem łokciowym. Da najepszych rezutatów załóż mankiet na nagie ramię, na poziomie serca. 2c 1m.4 (0-0.8 '' ) Rys. D 6. Wciśnij przycisk Rys. E by rozpocząć pomiar INSTALACJA I WYMIANA BATERII Zdejmij pokrywę baterii z komory na baterie (zgodnie z kierunkiem pokazanym na pokrywie). Włożyć do komory 4 nowe baterie typu AA i sprawdź czy wszystkie baterie są prawidłowo zainstaowane według ich biegunowości. Ponownie nałożyć pokrywę baterii. Pokrywa będzie dobrze zamknięta, gdy usłyszą Państwo kiknięcie. 9

11 OBSŁUGA URZĄDZENIA WYBÓR GRUPY / UŻYTKOWNIKA Przy wyłączonym zasianiu, wciśnij przycisk SET, aby włączyć ustawienia urządzenia. Ikona grupy pamięci zacznie migać. 1. WYBIERZ GRUPĘ PAMIĘCI W trybie ustawień urządzenia możesz zgromadzić wyniki testów w 4 różnych grupach. Pozwaa to wieu użytkownikom na zapis indywiduanych wyników pomiarów (do 30 na grupę). Wciśnij przycisk ub, aby wybrać ustawienie grupy. Wyniki pomiaru zostaną automatycznie zapisane w każdej wybranej grupie. 2. USTAWIENIA GODZINY/DATY Wciśnij ponownie przycisk SET, aby włączyć tryb godziny/daty. Ustaw miesiąc korzystając przycisków ub. Ponownie wciśnij przycisk SET, aby potwierdzić bieżący miesiąc. Ustaw dzień, godzinę i minutę w ten sam sposób. Po każdorazowym wciśnięciu przycisku SET wybór zostanie zatwierdzony i nastąpi przejście do koejnego eementu (miesiąc, dzień, godzina, minuta). 3. ZAPISANE USTAWIENIA Aby wyłączyć urządzenie naeży w dowonym trybie ustawień wcisnąć przycisk. UWAGA: Jeżei włączone urządzenie pozostanie w bezczynności przez 3 minuty, automatycznie zapisze wszystkie informacje i wyłączy się. ZAKŁADANIE MANKIETU NA RAMIĘ Umieść stabinie końcówkę przewodu powietrza w otworze po ewej stronie ciśnieniomierza. Włóż koniec mankietu pod metaową kamrę mankietu, rzepem skierowanym na zewnątrz. Załóż mankiet około 1-2 cm nad stawem łokciowym. Da najepszych rezutatów załóż mankiet na nagie ramię, na poziomie serca. Ściśnięcie ramienia spowodowane podwinięciem rękawa ubrania może uniemożiwić dokładny odczyt. UWAGA Nie wkładaj końcówki przewodu powietrza do otworu po prawej stronie ciśnieniomierza. Ten otwór służy wyłącznie do zasiania. 10

12 POMIAR WŁĄCZ ZASILANIE Wciśnij i przytrzymaj przycisk aż usłyszysz sygnał dźwiękowy. Na ekranie przez sekundę pojawią się wszystkie symboe, a urządzenie przeprowadzi test wyświetacza. Sygnał dźwiękowy oznacza, że urządzenie jest gotowe do użycia. UWAGA: Jeżei w mankiecie pozostanie powietrze z poprzedniego pomiaru, urządzenie nie będzie działać. Na ekranie będzie migać symbo, do momentu wyrównania ciśnienia w makiecie. POMPOWANIE MANKIETU Najpierw następuje pompowanie do ciśnienia początkowego. Jeżei ciśnienie skurczowe bieżącego użytkownika jest większe niż 190 mmhg, urządzenie automatycznie zmieni napełnienie do odpowiedniego poziomu. UWAGA: Tempo pompowania będzie stopniowo zwaniać i zatrzyma się, gdy mankiet nie będzie prawidłowo założony na ramieniu. W takim wypadku, naeży poprawnie założyć mankiet i kontynuować poprzez wciśnięcie przycisku. POMIAR Po napompowaniu mankietu powietrze będzie powoi spuszczane, zgodnie ze wskazaniem ciśnieniomierza. Jednocześnie na ekranie będzie migać symbo, sygnaizując bicie serca. UWAGA: Podczas pomiaru powinniśmy być rozuźnieni. Nie naeży mówić, ani poruszać się. WYŚWIETLANIE WYNIKU Po zakończeniu pomiaru usłyszymy trzy krótkie sygnały dźwiękowe. Na ekranie wyświetą się wartości pomiaru ciśnienia skurczowego i rozkurczowego. Z ewej strony ekranu pojawi się wskaźnik ciśnienia krwi według kasyfikacji WHO. UWAGA: Szczegóły na temat kasyfikacji ciśnienia krwi wg WHO znajdziesz na stronach 12. WSKAŹNIK NIEREGULARNEJ PRACY SERCA Jeżei ciśnieniomierz wykryje niereguarny rytm serca dwa ub więcej razy podczas pomiaru, na ekranie, razem z wynikami pomiarów, pojawi się wskaźnik niereguarnej pracy serca " ". Niereguarny rytm serca to taki, który jest o 25% woniejszy ub szybszy od średniego rytmu, zmierzonego podczas pomiaru ciśnienia skurczowego i rozkurczowego. Jeżei wskaźnik niereguarnego rytmu serca " " pojawia się często razem z wynikami, naeży skonsutować się z ekarzem. 11

13 USUWANIE / ZAPISYWANIE WYNIKÓW POMIARÓW Użytkownik może usunąć swoje bieżące wyniki pomiarów, z powodu niesprzyjających warunków pomiaru ub z innego powodu. Aby usunąć wynik ostatniego pomiaru, po wyświeteniu wyniku wciśnij przycisk SET. Jeżei wynik nie zostanie usunięty, zostanie automatycznie zapisany razem z datą, we wcześniej ustawionej grupie pamięci. UWAGA: Przed pomiarem upewnij się, że dokonano wyboru odpowiedniej grupy pamięci. Jeżei iczba pomiarów przekroczy dopuszczaną iość 30 na grupę, jako pierwsze wyświetą się najnowsze pomiary, a najstarsze zostaną usunięte. WYŁĄCZENIE Przycisk służy do wyłączenia urządzenia w dowonym trybie. Urządzenie wyłączy się samoczynnie po około 3 minutach bezczynności. ŚRODKI BEZPIECZEŃSTWA: Jeżei ciśnienie w mankiecie osiągnie zbyt wysoki poziom, wciśnij przycisk ", aby wyłączyć urządzenie. Po wyłączeniu powietrze szybko zostanie usunięte z mankietu. SPRAWDZANIE PAMIĘCI Przy wyłączonym zasianiu, możesz sprawdzić wyniki wcześniejszych pomiarów. Naeży wcisnąć przycisk MEM a następnie możesz przegądać poszczegóne wyniki przy pomocy przycisków ub. Wynik najnowszego pomiaru można wyświetić wciskając przycisk. Wynik najstarszego pomiaru można wyświetić wciskając przycisk. Po włączeniu wyników pomiarów, wciśnij ub, aby przewijać wszystkie wyniki pomiarów w pamięci. UWAGA: Wyniki poprzednich pomiarów będą wyświetane tyko z ostatnio użytej grupy pamięci. Aby sprawdzić wyniki pomiarów z innych grup pamięci, wybierz najpierw pożądaną grupę, a następnie wyłącz ciśnieniomierz. (Zob. "Wybór grupy/użytkownika" na stronie 10) KASOWANIE PAMIĘCI Pamięć da wybranej grupy można usunąć w trybie sprawdzania pamięci. Naeży wejść w wynik ostatniego pomiaru, po wyświeteniu wyniku naeży wcisnąć i przytrzymać przycisk SET przez około 3 sekundy, aby usunąć wszystkie zapisy w pamięci da wybranej grupy. Urządzenie wyda krótki sygnał dźwiękowy, potwierdzający pomyśne usunięcie, a następnie przejdzie do trybu pomiaru. Wciśnij przycisk, aby wyłączyć urządzenie. UWAGA: Nie można przywrócić usuniętych danych. 12

14 ŚREDNIA Z 3 OSTATNICH POMIARÓW Przy wyłączonym urządzeniu wciśnij przycisk MEM, aby aktywować ekran. Po przeprowadzeniu przez urządzenie wewnętrznej kontroi, na ekranie wyświetą się wyniki pomiarów z 3 ostatnich odczytów z ostatnio używanej grupy. Razem z odpowiednim wskaźnikiem ciśnienia krwi WHO wyświeti się symbo. Aby przejść do trybu sprawdzania pamięci wciśnij przycisk ub. Aby sprawdzić średnie wyniki z innych grup, wybierz pożądaną grupę przed wciśnięciem przycisku MEM, przy wyłączonym urządzeniu. (Zob. "Wybór grupy/użytkownika" na stronie 10.) WSKAŹNIK SŁABEJ BATERII Gdy baterie są na wyczerpaniu aparat nie napompuje właściwie mankietu i zasygnaizuje to 4 krótkimi dźwiękami. Około 5 sekund przed wyłączeniem pojawi się symbo ". W tym czasie naeży wymienić baterie. Podczas tej czynności nie dojdzie do utraty pamięci. ROZWIĄZYWANIE PROBLEMÓW Probemy Ciśnienie krwi jest poza typowym zakresem. Wyświetanie Możiwa przyczyna Rozwiązanie Mankiet jest za ciasny ub jest nieprawidłowo założony na ramieniu. Ułóż mankiet 1-2 cm powyżej łokcia (zob. strona 10). Zwróć uwagę na rozmiar mankietu. Nieprawidłowy pomiar w związku z ruchem ciała ub ruchem ciśnieniomierza. Usiądź w rozuźnionej pozycji z ramieniem bisko serca. Podczas pomiaru nie mów ani nie ruszaj się. Zapewnij, aby przez cały czas pomiaru aparat znajdował się w pozycji stacjonarnej. (zob. str. 10) Mankiet nie napompował się prawidłowo. Upewnij się, czy końcówka łącząca przewód powietrza z aparatem jest prawidłowo włożona. Nieprawidłowa obsługa. Dokładnie przeczytaj Instrukcję użycia i powtórz pomiar prawidłowo. Ciśnienie podczas pompowania przekroczyło 300 mmhg. Dokładnie przeczytaj Instrukcję użycia i powtórz pomiar prawidłowo. Symbo rozładowanej baterii Dokonaj wymiany wszystkich baterii. Nie naeży stosować akumuatorków (baterii wieokrotnego ładowania). 13

15 INFORMACJE O CIŚNIENIU KRWI CIŚNIENIE KRWI Ciśnienie krwi to siła, z jaką krew naciska na ściany tętnic. Zwyke jest mierzone w miimetrach słupa rtęci (mmhg). Ciśnienie skurczowe to maksymany nacisk wywierany na ściany naczyń krwionośnych przy każdym skurczu serca. Ciśnienie rozkurczowe to nacisk wywierany na naczynia krwionośne, gdy serce jest w rozkurczu, pomiędzy uderzeniami. Ciśnienie krwi danej osoby często zmienia się w ciągu dnia. Podekscytowanie i napięcie mogą spowodować wzrost ciśnienia, podczas gdy picie akohou i kąpie spadek ciśnienia. Niektóre hormony, takie jak adrenaina (którą ciało uwania w stresie) może spowodować zwężanie naczyń krwionośnych, co prowadzi do wzrostu ciśnienia. WAHANIA CIŚNIENIA KRWI Ciśnienie tętnicze krwi może wahać się nawet o 30-50mmHg w ciągu doby. U osób z nadciśnieniem wahania te mogą być nawet większe. Ciśnienie krwi rośnie podczas wysiłku fizycznego ub psychicznego natomiast osiąga swoją najniższą wartość podczas snu. Najepiej dokonywać pomiarów codziennie o tej samej porze. Wieokrotne pomiary dadzą prawdziwy obraz ciśnienia. Zapisując wynik pomiaru upewnijmy się, czy zapisaiśmy dokładną datę i godzinę pomiaru 200 mmhg Górna krzywa: ciśnienie skurczowe Dona krzywa: ciśnienie rozkurczowe Pora dnia Przykład: wahania w ciągu dnia (mężczyzna, 35 at) WSKAŹNIK KLASYFIKACJI CIŚNIENIA WEDŁUG WHO Ciśnieniomierz jest wyposażony we wskaźnik kasyfikacji ciśnienia krwi, na podstawie wytycznych Światowej Organizacji Zdrowia (WHO). Iustracja poniżej przedstawia wyniki pomiaru (na ekranie monitora kodowana koorami). CIĘŻKIE NADCIŚNIENIE UMIARKOWANE NADCIŚNIENIE ŁAGODNE NADCIŚNIENIE Łagodne nadciśnienie WYSOKIE NORMALNE NORMALNE OPTYMALNE Wskaźnik kasyfikacji ciśnienia krwi 14

16 CZYM JEST NADCIŚNIENIE I JAK KONTROLOWAĆ? Nadciśnienie jest to nienaturanie wysokie ciśnienie tętnicze krwi. Naeży reguarnie kontroować ciśnienie krwi, aby możiwie najwcześniej wykryć nadciśnienie, gdyż zekceważone może stać się przyczyną tak ciężkich chorób jak zawał czy udar. Aby zapobiec nadciśnieniu, ewentuanie je zmniejszyć: nie pa, ogranicz spożycie soi i tłuszczów, unikaj stresu, utrzymuj prawidłową wagę, reguarnie ćwicz. Ciśnienie rozkurczowe krwi (mmhg) Ciężkie nadciśnienie Umiarkowane nadciśnienie Łagodne nadciśnienie Wysokie normane Normane Optymane UWAGA: Skurczowe ciśnienie krwi (mmhg) Nie naeży nadmiernie przejmować się wynikiem jednego pomiaru. Lepsze wskazanie ciśnienia krwi danej osoby daje dokonanie pomiaru dwu- ub trzykrotnie, o tej samej porze dnia, przez dłuższy czas, co umożiwi poznanie swojego normanego ciśnienia krwi. Jeżei wyniki są poza normą, skonsutuj się z ekarzem. PYTANIA I ODPOWIEDZI DOTYCZĄCE POMIARU CIŚNIENIA KRWI Jaka jest różnica między pomiarem ciśnienia krwi w domu a w gabinecie ekarskim? Odczyty ciśnienia krwi przeprowadzony w domu są teraz uważane za bardziej dokładne, gdyż epiej odzwierciedają twoje codzienne życie. Wyniki uzyskane w gabinecie ekarskim mogą być podwyższone. Jest to tak zwany efekt białego fartucha. U większości pacjentów fakt pomiaru ciśnienia w gabinecie ekarskim wiąże się z reakcją stresową. Jej nasienie może być różne, czasem jest ona zupełnie nieuświadomiona ae zawsze skutkuje pewnym wzrostem ciśnienia tętniczego. UWAGA: Nieprawidłowe wyniki pomiaru mogą być spowodowane przez: 1. Niewłaściwe założenie mankietu Upewnij się, że mankiet jest dobrze dopasowany - nie jest zbyt ciasny ani zbyt uźny. Upewnij się, że dół mankietu znajduje się w odegłości około 1-2 cm (1/2 ") nad stawem łokciowym. 2. Niewłaściwa pozycja ciała Pamiętaj o utrzymaniu ciała w wyprostowanej pozycji. 3. Uczucie niepokoju ub zdenerwowania Wykonaj 2-3 głębokie wdechy, odczekaj kika minut i ponów pomiar. 15

17 Co powoduje różnice w pomiarze? Ciśnienie krwi zmienia się w ciągu dnia. Wiee czynników takich jak: dieta, stres, nieprawidłowe założenie mankietu, itp. mogą wpływać na ciśnienie krwi u danej osoby. Czy powinno się zakładać mankiet na ewe ub prawe ramię? Jaka jest różnica? Do pomiaru można użyć dowonego ramienia, jednak w przypadku porównywania wyników, naeży użyć tego samego ramienia. Pomiar na ewym ramieniu jest dokładniejszy, gdyż znajduje się biżej serca. Jaka jest najepsza pora dnia do wykonania pomiaru? Rano tuż po przebudzeniu to najepsza pora dnia do wykonania pomiaru, wtedy czujesz się zreaksowany i spokojny. KONSERWACJA SYmmSHg SE T DImmAHg PU/minL ON /O F F MO DE Nie dopuszczać do upuszczenia, uderzenia ani rzucania urządzeniem. Unikać skrajnych temperatur. Nie wystawiać urządzenia bezpośrednio na światło słoneczne. Do czyszczenia urządzenia używać miękkiej tkaniny i deikatnie wytrzeć łagodnym detergentem. Używać wigotnej szmatki do usunięcia brudu i pozostałości detergentu. SYmmSHg DIA Hg mm PU/mLin MO SE ON T /O DE FF SYmmSHg DIA Hg mm PU/mLin MO SE ON T /O DE FF Czyszczenie mankietu: Nie moczyć mankietu w wodzie! Do czyszczenia powierzchni używać miękkiej szmatki nasączonej niewieką iością spirytusu do dezynfekcji. Do wytarcia użyć wigotnej szmatki (zwiżonej wodą). Wysuszyć mankiet na powietrzu, w temperaturze pokojowej. Nie używać benzyny, rozcieńczaników ani podobnych rozpuszczaników. Nie rozmontowywać produktu SYmmSHg DIA Hg mm PU/mLin MO SE T ON /O DE FF Jeżei urządzenie nie będzie używane przez dłuższy czas, naeży wyjąć baterie. Zaeca się kontroę poprawności działania urządzenia co 2 ata. Konserwacja może być wykonywana tyko przez upoważniony persone. 16

18 DANE TECHNICZNE Opis produktu Ciśnieniomierz automatyczny do pomiaru ciśnienia krwi i pusu na ramieniu Mode DM-300 IHB Metoda pomiaru Oscyometryczna Wyświetacz cyfrowy wyświetacz LCD (62,7 x 46,4 mm) Zakres pomiaru Ciśnienie 0 mmhg ~ 3 00 mmhg Ciśnienie skurczowe 60 mmhg ~ 280 mmhg Ciśnienie rozkurczowe 30 mmhg ~ 200 mmhg Dokładność pomiaru ciśnienia ± 3 mmhg Tętno 30 ~ 180 uderzeń / minutę Dokładność pomiaru tętna ± 5% Pompowanie powietrza Automatyczne urządzenie pompujące Pamięć 120 pomiaru w dwóch grupach (4x30) z datą i godziną Funkcje Wykrywanie niereguarnej pracy serca Wskaźnik kasyfikacji WHO Średnia z 3 ostatnich pomiarów Sygnaizacja słabej baterii Automatyczne wyłączenie zasiania Zasianie 4 x baterie akaiczne AA ub zasiacz DC 6.0V 600 ma (opcjonanie) Czas ekspoatacji baterii w przybiżeniu 2 miesiące przy 3 pomiarach dziennie Waga ok 395 g (bez baterii) Wymiary 162 x 110 x 62,9 mm (dł. x szer. x wys.) Obwód mankietu cm Warunki użytkowania 10~40 C, 15%~93% wigotności wzgędnej, ciśnienie hpa Transport i przechowywanie -25~70 C, 93% wigotności wzgędnej Ochrona przed porażeniem prądem Urządzenie zasiane wewnętrznie Kasyfikacja bezpieczeństwa Urządzenie typu BF Ochrona przed wniknięciem wody IP 20 W zastawie Mankiet (22-36 cm), 4 x baterie AAA, instrukcja użycia, etui Producent zastrzega możiwość zmian parametrów technicznych bez uprzedzenia. 17

19 WSKAZÓWKI I DEKLARACJA PRODUCENTA EMISJE ELEKTROMAGNETYCZNE Urządzenia są przeznaczone do stosowania w środowisku eektromagnetycznym opisanym poniżej. Nabywca ub użytkownik urządzenia powinien upewnić się, że urządzenie jest stosowane w takim środowisku. Test emisji Spełnianie wymagań Wskazówki dotyczące środowiska eektromagnetycznego Emisja fa o częstotiwości radiowej; norma CISPR 11 Grupa 1 Kasa B Urządzenie wykorzystuje energię o częstotiwości radiowej tyko do swoich wewnętrznych funkcji. W związku z tym te emisje są bardzo niskie i nie powinny powodować zakłóceń pracy sprzętu eektronicznego znajdującego się w pobiżu. Emisja fa o częstotiwości radiowej; norma CISPR 11 Grupa 1 Kasa B Emisje harmoniczne IEC Kasa A Urządzenie może być używane we wszystkich budynkach, łącznie z mieszkanymi oraz budynkami, które są bezpośrednio podłączone do pubicznej sieci niskiego napięcia, zasiającej budynki przeznaczone do ceów mieszkanych. Wahania napięcia/emisje migotania IEC Spełnia RF- częstotiwość z odcinka spektrum eektromagnetycznego, która jest pomiędzy donym zakresem częstotiwości radiowych fa długich a zakresem podczerwieni; częstotiwość użyteczna do transmisji radiowej. Za granice ogónie przyjmuje się 9 khz i GHz WSKAZÓWKI I OŚWIADCZENIE WYTWÓRCY DOTYCZĄCE ODPORNOŚCI ELEKTROMAGNETYCZNEJ URZĄDZENIE jest przeznaczone do użytku w środowisku eektromagnetycznym wyszczegónionym poniżej. Nabywca ub użytkownik URZĄDZENIA powinien zapewnić, że będzie ono używane w takim środowisku. Test odporności Poziom testowy, norma IEC Poziom zgodności Środowisko eektromagnetyczne wskazówki Wyładowanie eektrostatyczne (ESD) IEC ± 8 kv styk ±2 kv, ±4 kv, ±8 kv, ±15 kv powietrze ± 8 kv styk ±2 kv, ±4 kv, ±8 kv, ±15 kv powietrze Podłogi powinny być drewniane, betonowe ub wykonane z płytek ceramicznych. Jeśi podłogi pokryte są materiałem syntetycznym, wigotność wzgędna powinna wynosić przynajmniej 30%. Szybkozmienne zakłócenia przejściowe IEC ± 2 kv, 100kHz, da zasiania prądem przemiennym ± 2 kv, 100kHz, da zasiania prądem przemiennym Jakość zasiania powinna być taka, jak da typowych instaacji handowych czy szpitanych. Skoki napięcia IEC ±0.5kV, ±1kV tryb różnicowy ±0.5kV, ±1kV tryb różnicowy Jakość zasiania powinna być taka, jak da typowych instaacji handowych czy szpitanych. Spadki napięcia, krótkie przerwy i zmiany napięcia na wejściach inii zasiania IEC % UT; 0,5 cyka przy 0, 45, 90, 135, 180, 225, 270 i % UT; 1 cyk i 70 % UT; 25/30 cyki Jednofazowy przy 0 0 % UT; 250/300 cyki 0 % UT; 0,5 cyka przy 0, 45, 90, 135, 180, 225, 270 i % UT; 1 cyk i 70 % UT; 25/30 cyki Jednofazowy przy 0 0 % UT; 250/300 cyki Jakość zasiania powinna być taka, jak da typowych instaacji handowych czy szpitanych. 30 A/m; 50 Hz ub 60 Hz Poziom pó magnetycznych źródeł zasiania powinien mieścić się w granicach obowiązujących da typowych instaacji handowych ub szpitanych. Poe magnetyczne zasiania o częstotiwości (50/60Hz) IEC A/m; 50 Hz ub 60 Hz Uwaga UT jest zmiennym napięciem (AC) sieci energetycznej przed zastosowaniem poziomu testującego. RF- częstotiwość z odcinka spektrum eektromagnetycznego, która jest pomiędzy donym zakresem częstotiwości radiowych fa długich a zakresem podczerwieni; częstotiwość użyteczna do transmisji radiowej. Za granice ogónie przyjmuje się 9 khz i GHz 18

20 WSKAZÓWKI I OŚWIADCZENIE WYTWÓRCY DOTYCZĄCE ODPORNOŚCI ELEKTROMAGNETYCZNEJ URZĄDZENIE jest przeznaczone do użytku w środowisku eektromagnetycznym wyszczegónionym poniżej. Nabywca ub użytkownik URZĄDZENIA powinien zapewnić, że będzie ono używane w takim środowisku. Test odporności Poziom testowy, norma IEC Poziom zgodności Środowisko eektromagnetyczne - wskazówki Przewodzony sygnał o częstotiwości radiowej IEC Vrms 150 khz do 80 MHz 3V Emitowany sygnał o częstotiwości radiowej IEC V/m 80 MHz do 2,5 GHz 3V/m Przenośne i ruchome środki łączności radiowej powinny być używane w odegłości od jakichkowiek eementów [URZĄDZENIA ub SYSTEMU], łącznie z jego przewodami, która jest nie mniejsza niż odegłość zaecana, obiczona z równania częstotiwości nadajnika. Zaecana odegłość d = 1.2 d = MHz do 800 MHz d = MHz do 2.5 GHz gdzie P jest maksymaną mocą znamionową nadajnika w watach (W) podaną przez producenta, a d zaecaną odegłością w metrach (m). Natężenia pó pochodzących od stałych nadajników RF, jak okreśono w pomiarach pó eektromagnetycznych w terenie, powinny być niższe niż poziom zgodności da każdego zakresu częstotiwości. Zakłócenia mogą pojawiać się w pobiżu urządzeń oznaczonych następującym symboem: Zaecana odegłość d = 1.2 Uwaga 1: Da 80 MHz i 800 MHz przyjmuje się wyższy zakres częstotiwości. Uwaga 2: Podane informacje nie stosują się w każdej sytuacji. Na propagację fa eektromagnetycznych mają wpływ absorbcja i odbicia od powierzchni, obiektów oraz osób. (a) Moce pó pochodzących od okreśonych nadajników takich jak stacje bazowe teefonii komórkowej, przekaźniki radiowe, radio amatorskie, transmisja radiowa na faach AM i FM oraz transmisja TV nie dają się teoretycznie przewidzieć z dokładnością. Aby oszacować środowisko eektromagnetyczne naeży rozważyć badanie warunków miejscowych. Jeśi zmierzona moc poa w miejscu gdzie pracuje URZĄDZENIE przekracza odpowiedni poziom zgodności, powinno sprawdzać się czy URZĄDZENIE pracuje normanie. Jeśi zaobserwuje się niewłaściwą pracę, może okazać się niezbędne poczynić odpowiednie kroki zapobiegawcze takie jak przestawienie bądź przeniesienie URZĄDZENIA. (b) Da częstotiwości spoza zakresu 150 khz do 80 MHz, moc poa nie powinna być większa niż 3 V/m. RF- częstotiwość z odcinka spektrum eektromagnetycznego, która jest pomiędzy donym zakresem częstotiwości radiowych fa długich a zakresem podczerwieni; częstotiwość użyteczna do transmisji radiowej. Za granice ogónie przyjmuje się 9 khz i GHz 19

21 Zaecane odstępy pomiędzy przenośnym a mobinym sprzętem komunikacji radiowej oraz URZĄDZENIEM [URZĄDZENIE ub SYSTEM] jest przeznaczone do użytku w środowisku eektromagnetycznym, w którym zakłócenia spowodowane emisją fa radiowych są kontroowane. Nabywca ub użytkownik [URZĄDZENIA ub SYSTEMU] może wspomóc zapobieganie zakłóceniom eektromagnetycznym poprzez zachowywanie minimanego odstępu pomiędzy przenośnym i mobinym sprzętem komunikacji radiowej (nadajniki) a [URZĄDZENIEM ub SYSTEMEM], zgodnie z zaeceniami poniżej, stosownie do maksymanej mocy wyjściowej urządzeń komunikacyjnych. Maksymana moc znamionowa nadajnika W Odstęp zgodnie z częstotiwością nadajnika m 150 khz do 80 MHz d = 1,16 80 MHz do 800 MHz d = 1, MHz do2.5 GHz d = 2,33 0,01 0,12 0,12 0,23 0,1 0,38 0,38 0,73 1 1,2 1,2 2,3 10 3,8 3,8 7, W odniesieniu do nadajników ocenianych przy maksymanej mocy wyjściowej nie wymienionej poniżej, zaecany odstęp d w metrach (m) może być oszacowany w wykorzystaniem równania odpowiedniego do częstotiwości nadajnika, gdzie P stanowi maksymaną moc wyjściową nadajnika w watach, zgodnie z informacją producenta nadajnika. UWAGA 1 przy 80 MHz i 800 MHz zastosowanie ma odstęp da wyższego zakresu częstotiwości. UWAGA 2: niniejsze wytyczne mogę nie mieć zastosowania we wszystkich sytuacjach. Na rozchodzenie się fa eektromagnetycznych ma wpływ absorpcja oraz odbicia od budynków, przedmiotów i udzi. PRAWIDŁOWA UTYLIZACJA TEGO PRODUKTU To oznaczenie umieszczone na produkcie ub w materiałach jego dotyczących wskazuje, że nie powinien być on usuwany razem z innymi odpadami z gospodarstwa domowego po zakończeniu ekspoatacji. Zużyty wyrób oddać do punktu zbiórki odpadów. Zawiera składniki niebezpieczne da środowiska. Prawidłowa utyizacja urządzenia umożiwia zachowanie cennych zasobów i uniknięcie negatywnego wpływu na zdrowie i środowisko, które może być zagrożone przez nie odpowiednie postępowanie z odpadami. Jeśi masz wątpiwości, gdzie oddać zużyty wyrób skontaktuj się z firmą Diagnosis. Bezpłatna Infoinia GWARANCJA Ciśnieniomierz posiada 2-etnią gwarancję od daty zakupu. Jeżei ciśnieniomierz nie będzie pracował prawidłowo, w związku z uszkodzonymi eementami ub wadiwym wykonaniem, naprawimy go ub wymienimy za darmo. Gwarancja nie pokrywa uszkodzeń ciśnieniomierza wynikających z nieprawidłowej obsługi. W ceu uzyskania szczegółowych informacji naeży skontaktować się z firmą Diagnosis. 20

22 Diagnosis S.A. u. Gen. W. Andersa 38A Białystok, Poska Bezpłatna infoinia te./fax , SERWIS GŁÓWNY u. Przemysłowa 8, Wasików te pieczątka skepu i podpis sprzedawcy KARTA GWARANCYJNA NAZWA URZĄDZENIA MODEL NUMER FABRYCZNY DATA SPRZEDAŻY WARUNKI GWARANCJI 1. Diagnosis S.A. udziea gwarancji: 24 miesiące na ciśnieniomierze i mankiety DIAGNOSTIC 12 miesięcy na akcesoria do inhaatorów i ciśnieniomierzy Wady sprzętu ujawnione w okresie gwarancji będą usuwane bezpłatnie w terminie 21 dni. Termin iczy się od dnia dostarczenia sprzętu do serwisu. 2. Nabywcy przysługuje prawo wymiany sprzętu na wony od wad w przypadku gdy: naprawa nie została wykonana w terminie okreśonym w punkcie 1 uprawniony punkt serwisowy stwierdził wadę fabryczną nie możiwą do usunięcia w okresie gwarancji wykonane zostały 4 naprawy, a sprzęt nada wykazuje wady uniemożiwiające używanie go zgodnie z przeznaczeniem. Pojęcie naprawa nie obejmuje czynności związanych ze sprawdzeniem i czyszczeniem sprzętu. 3. Gwarancją nie są objęte: baterie, wyroby z nieczytenym ub zniszczonym numerem fabrycznym, uszkodzenia powstałe w skutek niezgodnego z instrukcją obsługi użytkowania i przechowywania, dostanie się do wewnątrz płynów ub ciał obcych, przepięć w sieci zasiającej, naprawy przez osoby niepowołane oraz zdarzeń osowych. 4. Wadiwy sprzęt nabywca powinien dostarczyć na adres serwisu głównego ub jednego z Autoryzowanych Punktów Serwisowych (wykaz w załączniku). 5. Gwarancja na sprzedany towar konsumpcyjny nie wyłącza, nie ogranicza, ani nie zawiesza uprawnień kupującego wynikających z niezgodności towaru z umową. 6. Jedyną podstawą uprawnień gwarancyjnych jest karta gwarancyjna z wpisaną datą sprzedaży, pieczątką i podpisem sprzedawcy. Karta nie wypełniona, źe wypełniona, ze śadami poprawek i wpisów przez osoby nieupoważnione, nieczytena w skutek zniszczenia - jest nieważna. 21
