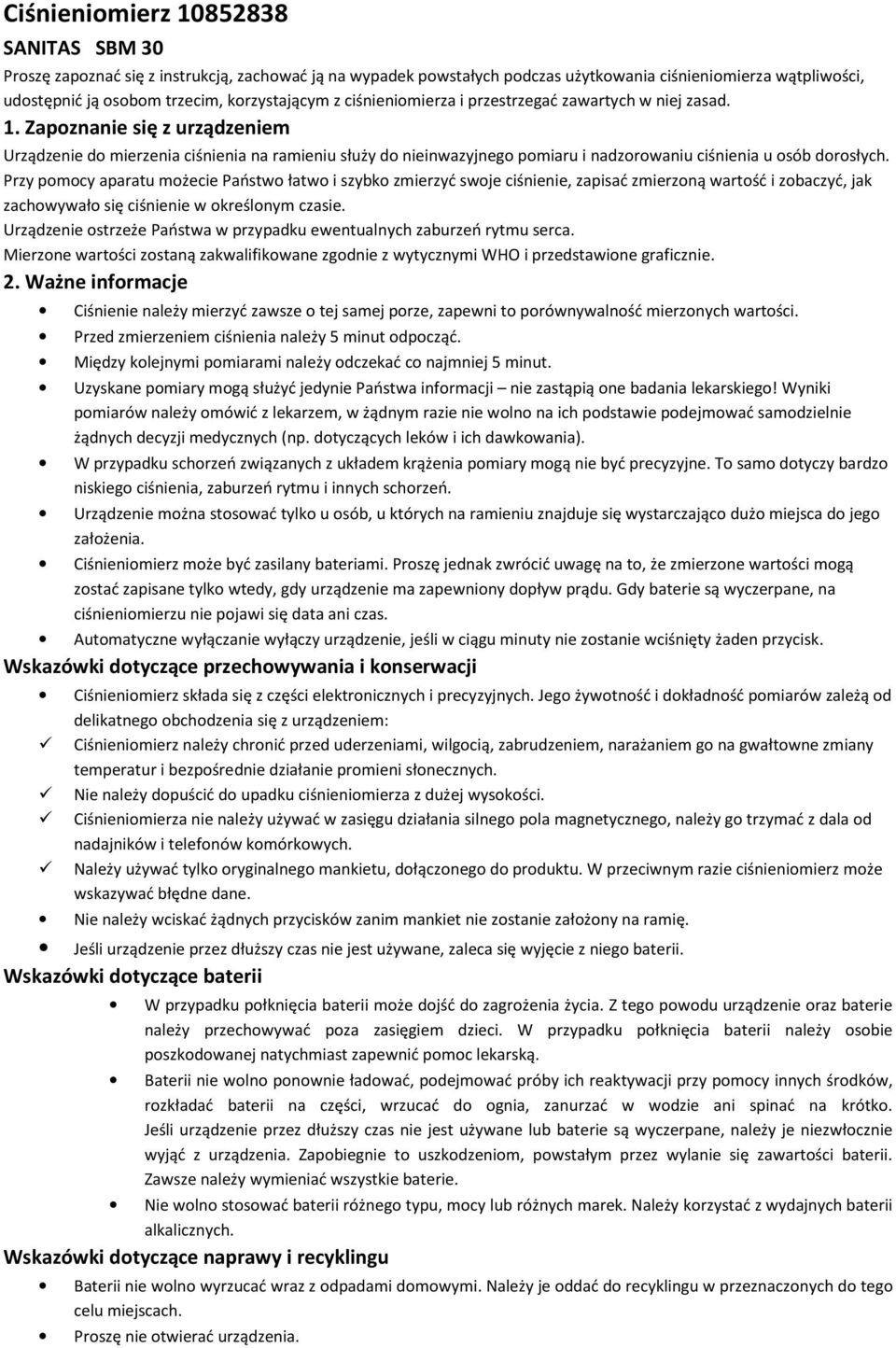

1 Ciśnieniomierz SANITAS SBM 30 Proszę zapoznać się z instrukcją, zachować ją na wypadek powstałych podczas użytkowania ciśnieniomierza wątpliwości, udostępnić ją osobom trzecim, korzystającym z ciśnieniomierza i przestrzegać zawartych w niej zasad. 1. Zapoznanie się z urządzeniem Urządzenie do mierzenia ciśnienia na ramieniu służy do nieinwazyjnego pomiaru i nadzorowaniu ciśnienia u osób dorosłych. Przy pomocy aparatu możecie Państwo łatwo i szybko zmierzyć swoje ciśnienie, zapisać zmierzoną wartość i zobaczyć, jak zachowywało się ciśnienie w określonym czasie. Urządzenie ostrzeże Państwa w przypadku ewentualnych zaburzeń rytmu serca. Mierzone wartości zostaną zakwalifikowane zgodnie z wytycznymi WHO i przedstawione graficznie. 2. Ważne informacje Ciśnienie należy mierzyć zawsze o tej samej porze, zapewni to porównywalność mierzonych wartości. Przed zmierzeniem ciśnienia należy 5 minut odpocząć. Między kolejnymi pomiarami należy odczekać co najmniej 5 minut. Uzyskane pomiary mogą służyć jedynie Państwa informacji nie zastąpią one badania lekarskiego! Wyniki pomiarów należy omówić z lekarzem, w żądnym razie nie wolno na ich podstawie podejmować samodzielnie żądnych decyzji medycznych (np. dotyczących leków i ich dawkowania). W przypadku schorzeń związanych z układem krążenia pomiary mogą nie być precyzyjne. To samo dotyczy bardzo niskiego ciśnienia, zaburzeń rytmu i innych schorzeń. Urządzenie można stosować tylko u osób, u których na ramieniu znajduje się wystarczająco dużo miejsca do jego założenia. Ciśnieniomierz może być zasilany bateriami. Proszę jednak zwrócić uwagę na to, że zmierzone wartości mogą zostać zapisane tylko wtedy, gdy urządzenie ma zapewniony dopływ prądu. Gdy baterie są wyczerpane, na ciśnieniomierzu nie pojawi się data ani czas. Automatyczne wyłączanie wyłączy urządzenie, jeśli w ciągu minuty nie zostanie wciśnięty żaden przycisk. Wskazówki dotyczące przechowywania i konserwacji Ciśnieniomierz składa się z części elektronicznych i precyzyjnych. Jego żywotność i dokładność pomiarów zależą od delikatnego obchodzenia się z urządzeniem: Ciśnieniomierz należy chronić przed uderzeniami, wilgocią, zabrudzeniem, narażaniem go na gwałtowne zmiany temperatur i bezpośrednie działanie promieni słonecznych. Nie należy dopuścić do upadku ciśnieniomierza z dużej wysokości. Ciśnieniomierza nie należy używać w zasięgu działania silnego pola magnetycznego, należy go trzymać z dala od nadajników i telefonów komórkowych. Należy używać tylko oryginalnego mankietu, dołączonego do produktu. W przeciwnym razie ciśnieniomierz może wskazywać błędne dane. Nie należy wciskać żądnych przycisków zanim mankiet nie zostanie założony na ramię. Jeśli urządzenie przez dłuższy czas nie jest używane, zaleca się wyjęcie z niego baterii. Wskazówki dotyczące baterii W przypadku połknięcia baterii może dojść do zagrożenia życia. Z tego powodu urządzenie oraz baterie należy przechowywać poza zasięgiem dzieci. W przypadku połknięcia baterii należy osobie poszkodowanej natychmiast zapewnić pomoc lekarską. Baterii nie wolno ponownie ładować, podejmować próby ich reaktywacji przy pomocy innych środków, rozkładać baterii na części, wrzucać do ognia, zanurzać w wodzie ani spinać na krótko. Jeśli urządzenie przez dłuższy czas nie jest używane lub baterie są wyczerpane, należy je niezwłocznie wyjąć z urządzenia. Zapobiegnie to uszkodzeniom, powstałym przez wylanie się zawartości baterii. Zawsze należy wymieniać wszystkie baterie. Nie wolno stosować baterii różnego typu, mocy lub różnych marek. Należy korzystać z wydajnych baterii alkalicznych. Wskazówki dotyczące naprawy i recyklingu Baterii nie wolno wyrzucać wraz z odpadami domowymi. Należy je oddać do recyklingu w przeznaczonych do tego celu miejscach. Proszę nie otwierać urządzenia.

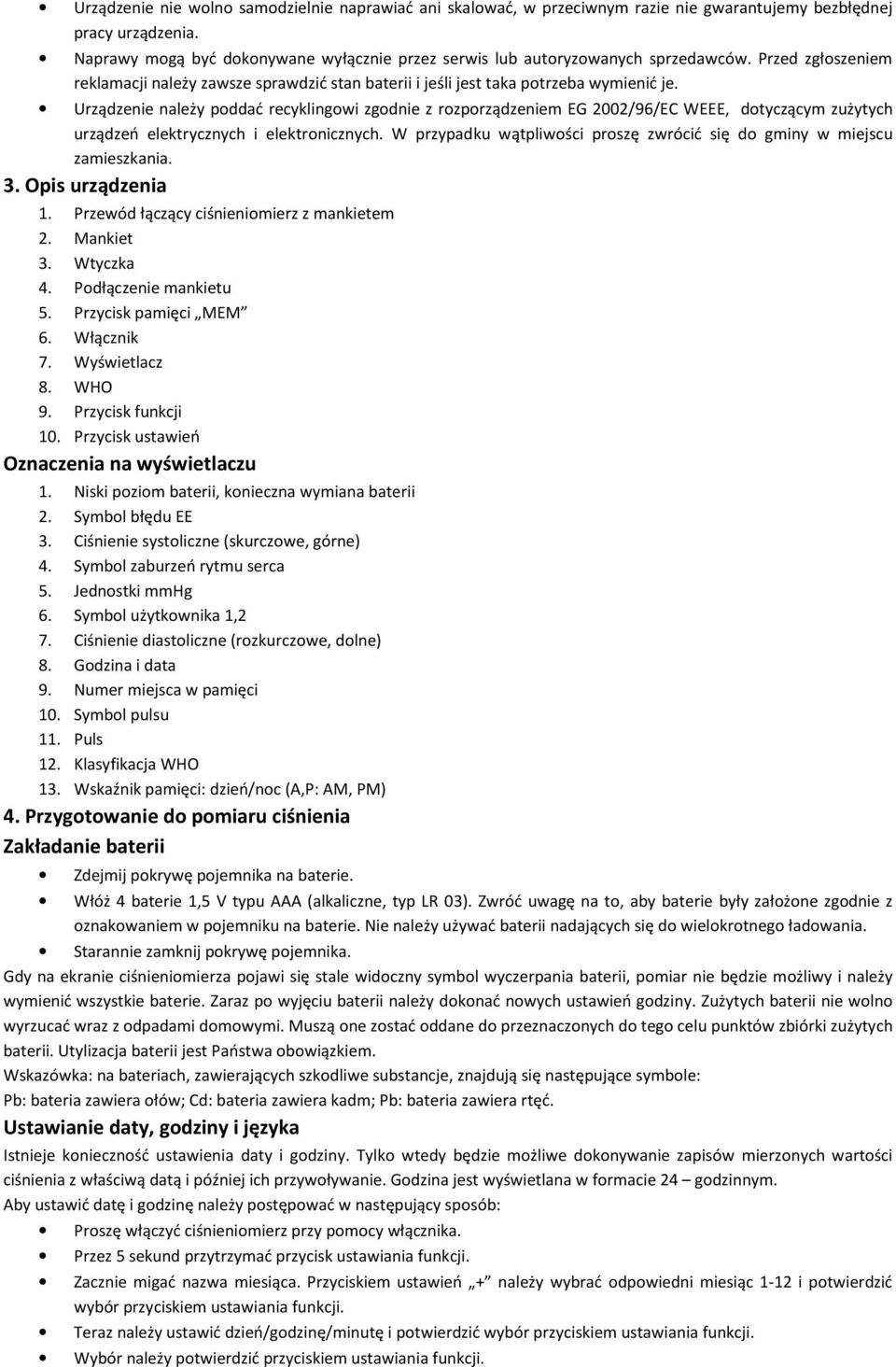

2 Urządzenie nie wolno samodzielnie naprawiać ani skalować, w przeciwnym razie nie gwarantujemy bezbłędnej pracy urządzenia. Naprawy mogą być dokonywane wyłącznie przez serwis lub autoryzowanych sprzedawców. Przed zgłoszeniem reklamacji należy zawsze sprawdzić stan baterii i jeśli jest taka potrzeba wymienić je. Urządzenie należy poddać recyklingowi zgodnie z rozporządzeniem EG 2002/96/EC WEEE, dotyczącym zużytych urządzeń elektrycznych i elektronicznych. W przypadku wątpliwości proszę zwrócić się do gminy w miejscu zamieszkania. 3. Opis urządzenia 1. Przewód łączący ciśnieniomierz z mankietem 2. Mankiet 3. Wtyczka 4. Podłączenie mankietu 5. Przycisk pamięci MEM 6. Włącznik 7. Wyświetlacz 8. WHO 9. Przycisk funkcji 10. Przycisk ustawień Oznaczenia na wyświetlaczu 1. Niski poziom baterii, konieczna wymiana baterii 2. Symbol błędu EE 3. Ciśnienie systoliczne (skurczowe, górne) 4. Symbol zaburzeń rytmu serca 5. Jednostki mmhg 6. Symbol użytkownika 1,2 7. Ciśnienie diastoliczne (rozkurczowe, dolne) 8. Godzina i data 9. Numer miejsca w pamięci 10. Symbol pulsu 11. Puls 12. Klasyfikacja WHO 13. Wskaźnik pamięci: dzień/noc (A,P: AM, PM) 4. Przygotowanie do pomiaru ciśnienia Zakładanie baterii Zdejmij pokrywę pojemnika na baterie. Włóż 4 baterie 1,5 V typu AAA (alkaliczne, typ LR 03). Zwróć uwagę na to, aby baterie były założone zgodnie z oznakowaniem w pojemniku na baterie. Nie należy używać baterii nadających się do wielokrotnego ładowania. Starannie zamknij pokrywę pojemnika. Gdy na ekranie ciśnieniomierza pojawi się stale widoczny symbol wyczerpania baterii, pomiar nie będzie możliwy i należy wymienić wszystkie baterie. Zaraz po wyjęciu baterii należy dokonać nowych ustawień godziny. Zużytych baterii nie wolno wyrzucać wraz z odpadami domowymi. Muszą one zostać oddane do przeznaczonych do tego celu punktów zbiórki zużytych baterii. Utylizacja baterii jest Państwa obowiązkiem. Wskazówka: na bateriach, zawierających szkodliwe substancje, znajdują się następujące symbole: Pb: bateria zawiera ołów; Cd: bateria zawiera kadm; Pb: bateria zawiera rtęć. Ustawianie daty, godziny i języka Istnieje konieczność ustawienia daty i godziny. Tylko wtedy będzie możliwe dokonywanie zapisów mierzonych wartości ciśnienia z właściwą datą i później ich przywoływanie. Godzina jest wyświetlana w formacie 24 godzinnym. Aby ustawić datę i godzinę należy postępować w następujący sposób: Proszę włączyć ciśnieniomierz przy pomocy włącznika. Przez 5 sekund przytrzymać przycisk ustawiania funkcji. Zacznie migać nazwa miesiąca. Przyciskiem ustawień + należy wybrać odpowiedni miesiąc 1-12 i potwierdzić wybór przyciskiem ustawiania funkcji. Teraz należy ustawić dzień/godzinę/minutę i potwierdzić wybór przyciskiem ustawiania funkcji. Wybór należy potwierdzić przyciskiem ustawiania funkcji.

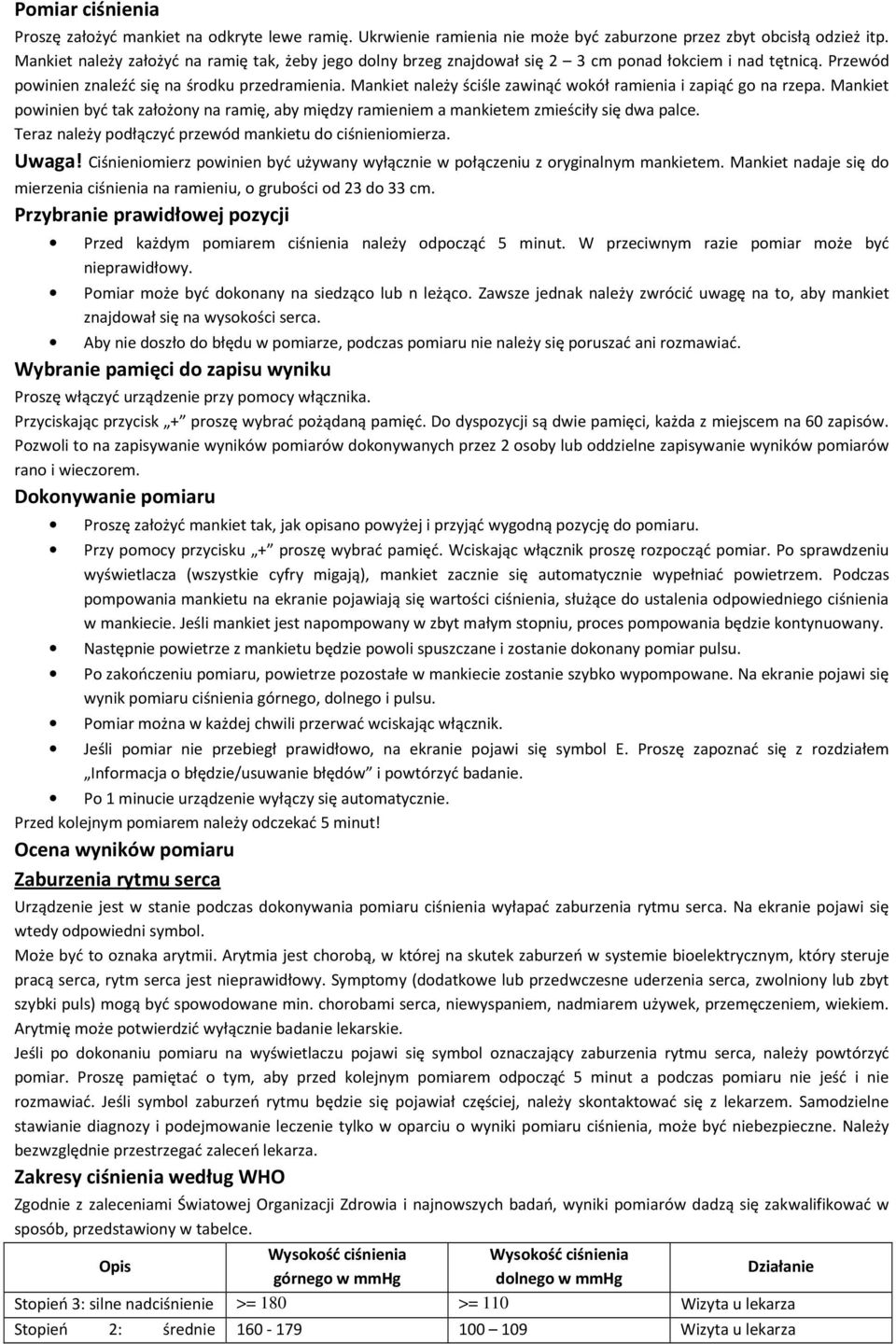

3 Pomiar ciśnienia Proszę założyć mankiet na odkryte lewe ramię. Ukrwienie ramienia nie może być zaburzone przez zbyt obcisłą odzież itp. Mankiet należy założyć na ramię tak, żeby jego dolny brzeg znajdował się 2 3 cm ponad łokciem i nad tętnicą. Przewód powinien znaleźć się na środku przedramienia. Mankiet należy ściśle zawinąć wokół ramienia i zapiąć go na rzepa. Mankiet powinien być tak założony na ramię, aby między ramieniem a mankietem zmieściły się dwa palce. Teraz należy podłączyć przewód mankietu do ciśnieniomierza. Uwaga! Ciśnieniomierz powinien być używany wyłącznie w połączeniu z oryginalnym mankietem. Mankiet nadaje się do mierzenia ciśnienia na ramieniu, o grubości od 23 do 33 cm. Przybranie prawidłowej pozycji Przed każdym pomiarem ciśnienia należy odpocząć 5 minut. W przeciwnym razie pomiar może być nieprawidłowy. Pomiar może być dokonany na siedząco lub n leżąco. Zawsze jednak należy zwrócić uwagę na to, aby mankiet znajdował się na wysokości serca. Aby nie doszło do błędu w pomiarze, podczas pomiaru nie należy się poruszać ani rozmawiać. Wybranie pamięci do zapisu wyniku Proszę włączyć urządzenie przy pomocy włącznika. Przyciskając przycisk + proszę wybrać pożądaną pamięć. Do dyspozycji są dwie pamięci, każda z miejscem na 60 zapisów. Pozwoli to na zapisywanie wyników pomiarów dokonywanych przez 2 osoby lub oddzielne zapisywanie wyników pomiarów rano i wieczorem. Dokonywanie pomiaru Proszę założyć mankiet tak, jak opisano powyżej i przyjąć wygodną pozycję do pomiaru. Przy pomocy przycisku + proszę wybrać pamięć. Wciskając włącznik proszę rozpocząć pomiar. Po sprawdzeniu wyświetlacza (wszystkie cyfry migają), mankiet zacznie się automatycznie wypełniać powietrzem. Podczas pompowania mankietu na ekranie pojawiają się wartości ciśnienia, służące do ustalenia odpowiedniego ciśnienia w mankiecie. Jeśli mankiet jest napompowany w zbyt małym stopniu, proces pompowania będzie kontynuowany. Następnie powietrze z mankietu będzie powoli spuszczane i zostanie dokonany pomiar pulsu. Po zakończeniu pomiaru, powietrze pozostałe w mankiecie zostanie szybko wypompowane. Na ekranie pojawi się wynik pomiaru ciśnienia górnego, dolnego i pulsu. Pomiar można w każdej chwili przerwać wciskając włącznik. Jeśli pomiar nie przebiegł prawidłowo, na ekranie pojawi się symbol E. Proszę zapoznać się z rozdziałem Informacja o błędzie/usuwanie błędów i powtórzyć badanie. Po 1 minucie urządzenie wyłączy się automatycznie. Przed kolejnym pomiarem należy odczekać 5 minut! Ocena wyników pomiaru Zaburzenia rytmu serca Urządzenie jest w stanie podczas dokonywania pomiaru ciśnienia wyłapać zaburzenia rytmu serca. Na ekranie pojawi się wtedy odpowiedni symbol. Może być to oznaka arytmii. Arytmia jest chorobą, w której na skutek zaburzeń w systemie bioelektrycznym, który steruje pracą serca, rytm serca jest nieprawidłowy. Symptomy (dodatkowe lub przedwczesne uderzenia serca, zwolniony lub zbyt szybki puls) mogą być spowodowane min. chorobami serca, niewyspaniem, nadmiarem używek, przemęczeniem, wiekiem. Arytmię może potwierdzić wyłącznie badanie lekarskie. Jeśli po dokonaniu pomiaru na wyświetlaczu pojawi się symbol oznaczający zaburzenia rytmu serca, należy powtórzyć pomiar. Proszę pamiętać o tym, aby przed kolejnym pomiarem odpocząć 5 minut a podczas pomiaru nie jeść i nie rozmawiać. Jeśli symbol zaburzeń rytmu będzie się pojawiał częściej, należy skontaktować się z lekarzem. Samodzielne stawianie diagnozy i podejmowanie leczenie tylko w oparciu o wyniki pomiaru ciśnienia, może być niebezpieczne. Należy bezwzględnie przestrzegać zaleceń lekarza. Zakresy ciśnienia według WHO Zgodnie z zaleceniami Światowej Organizacji Zdrowia i najnowszych badań, wyniki pomiarów dadzą się zakwalifikować w sposób, przedstawiony w tabelce. Opis Wysokość ciśnienia górnego w mmhg Wysokość ciśnienia dolnego w mmhg Działanie Stopień 3: silne nadciśnienie >= 180 >= 110 Wizyta u lekarza Stopień 2: średnie Wizyta u lekarza

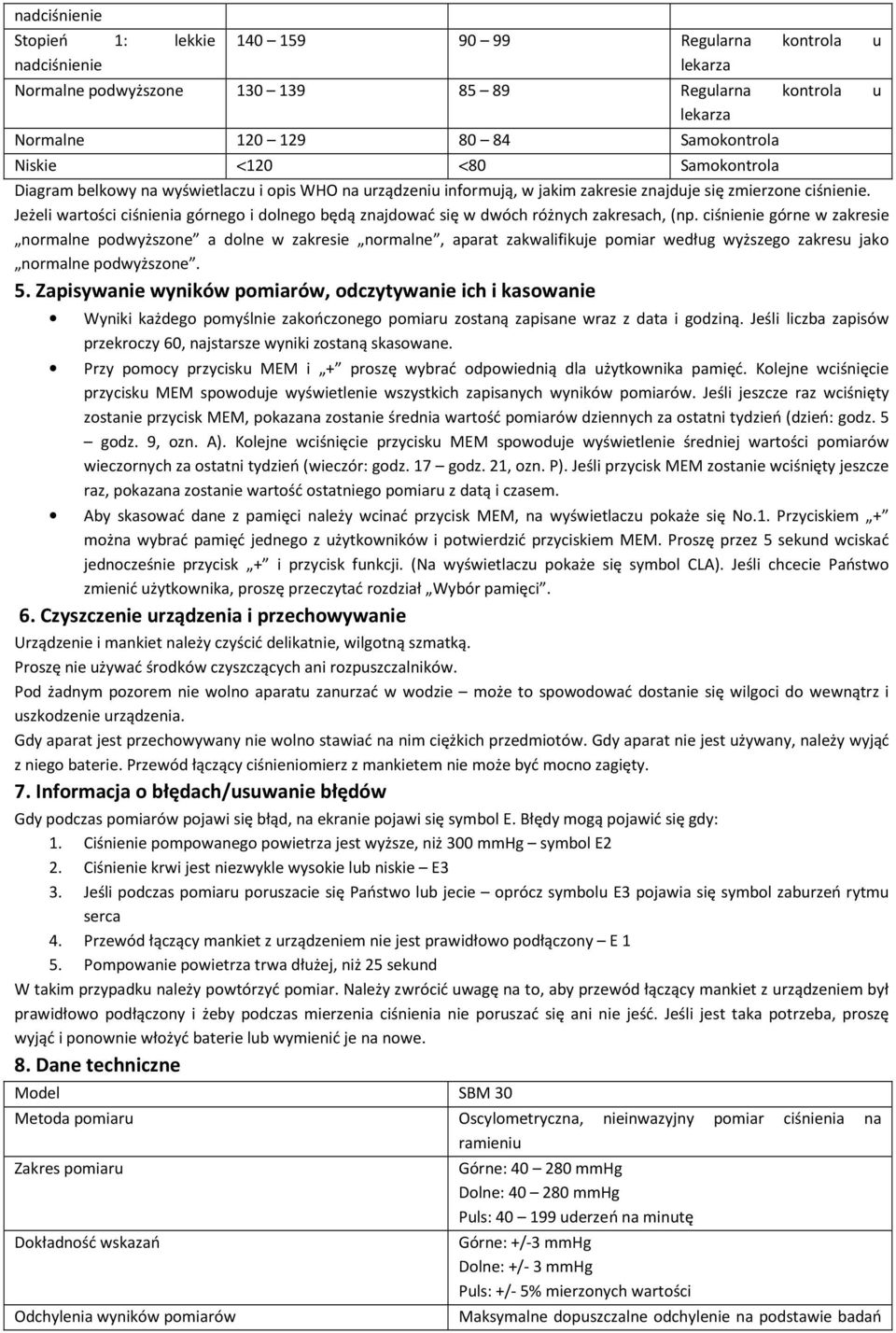

4 nadciśnienie Stopień 1: lekkie nadciśnienie Regularna kontrola u lekarza Normalne podwyższone Regularna kontrola u lekarza Normalne Samokontrola Niskie <120 <80 Samokontrola Diagram belkowy na wyświetlaczu i opis WHO na urządzeniu informują, w jakim zakresie znajduje się zmierzone ciśnienie. Jeżeli wartości ciśnienia górnego i dolnego będą znajdować się w dwóch różnych zakresach, (np. ciśnienie górne w zakresie normalne podwyższone a dolne w zakresie normalne, aparat zakwalifikuje pomiar według wyższego zakresu jako normalne podwyższone. 5. Zapisywanie wyników pomiarów, odczytywanie ich i kasowanie Wyniki każdego pomyślnie zakończonego pomiaru zostaną zapisane wraz z data i godziną. Jeśli liczba zapisów przekroczy 60, najstarsze wyniki zostaną skasowane. Przy pomocy przycisku MEM i + proszę wybrać odpowiednią dla użytkownika pamięć. Kolejne wciśnięcie przycisku MEM spowoduje wyświetlenie wszystkich zapisanych wyników pomiarów. Jeśli jeszcze raz wciśnięty zostanie przycisk MEM, pokazana zostanie średnia wartość pomiarów dziennych za ostatni tydzień (dzień: godz. 5 godz. 9, ozn. A). Kolejne wciśnięcie przycisku MEM spowoduje wyświetlenie średniej wartości pomiarów wieczornych za ostatni tydzień (wieczór: godz. 17 godz. 21, ozn. P). Jeśli przycisk MEM zostanie wciśnięty jeszcze raz, pokazana zostanie wartość ostatniego pomiaru z datą i czasem. Aby skasować dane z pamięci należy wcinać przycisk MEM, na wyświetlaczu pokaże się No.1. Przyciskiem + można wybrać pamięć jednego z użytkowników i potwierdzić przyciskiem MEM. Proszę przez 5 sekund wciskać jednocześnie przycisk + i przycisk funkcji. (Na wyświetlaczu pokaże się symbol CLA). Jeśli chcecie Państwo zmienić użytkownika, proszę przeczytać rozdział Wybór pamięci. 6. Czyszczenie urządzenia i przechowywanie Urządzenie i mankiet należy czyścić delikatnie, wilgotną szmatką. Proszę nie używać środków czyszczących ani rozpuszczalników. Pod żadnym pozorem nie wolno aparatu zanurzać w wodzie może to spowodować dostanie się wilgoci do wewnątrz i uszkodzenie urządzenia. Gdy aparat jest przechowywany nie wolno stawiać na nim ciężkich przedmiotów. Gdy aparat nie jest używany, należy wyjąć z niego baterie. Przewód łączący ciśnieniomierz z mankietem nie może być mocno zagięty. 7. Informacja o błędach/usuwanie błędów Gdy podczas pomiarów pojawi się błąd, na ekranie pojawi się symbol E. Błędy mogą pojawić się gdy: 1. Ciśnienie pompowanego powietrza jest wyższe, niż 300 mmhg symbol E2 2. Ciśnienie krwi jest niezwykle wysokie lub niskie E3 3. Jeśli podczas pomiaru poruszacie się Państwo lub jecie oprócz symbolu E3 pojawia się symbol zaburzeń rytmu serca 4. Przewód łączący mankiet z urządzeniem nie jest prawidłowo podłączony E 1 5. Pompowanie powietrza trwa dłużej, niż 25 sekund W takim przypadku należy powtórzyć pomiar. Należy zwrócić uwagę na to, aby przewód łączący mankiet z urządzeniem był prawidłowo podłączony i żeby podczas mierzenia ciśnienia nie poruszać się ani nie jeść. Jeśli jest taka potrzeba, proszę wyjąć i ponownie włożyć baterie lub wymienić je na nowe. 8. Dane techniczne Model SBM 30 Metoda pomiaru Oscylometryczna, nieinwazyjny pomiar ciśnienia na ramieniu Zakres pomiaru Dokładność wskazań Odchylenia wyników pomiarów Górne: mmhg Dolne: mmhg Puls: uderzeń na minutę Górne: +/-3 mmhg Dolne: +/- 3 mmhg Puls: +/- 5% mierzonych wartości Maksymalne dopuszczalne odchylenie na podstawie badań

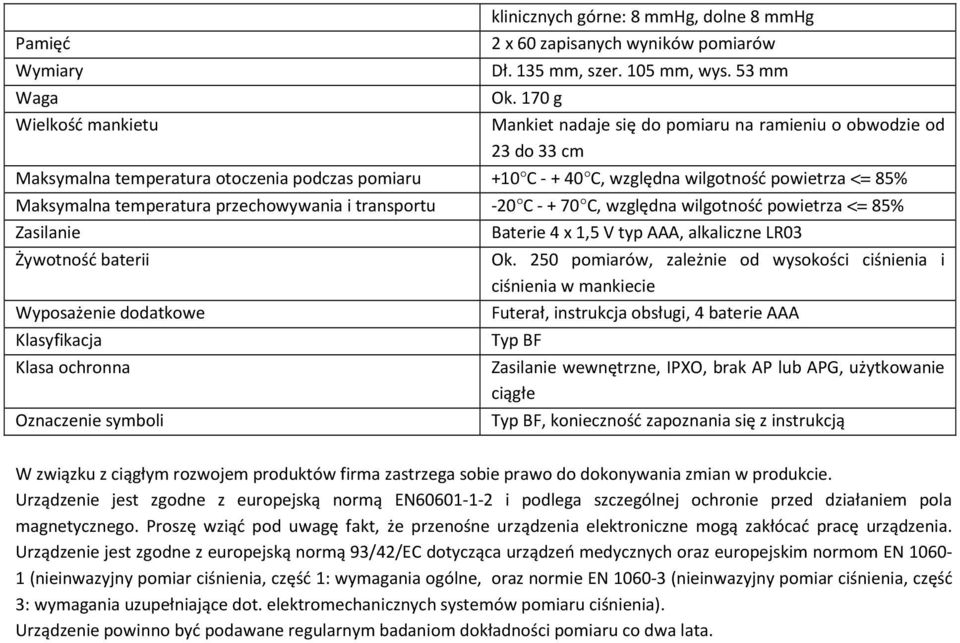

5 Pamięć Wymiary klinicznych górne: 8 mmhg, dolne 8 mmhg 2 x 60 zapisanych wyników pomiarów Dł. 135 mm, szer. 105 mm, wys. 53 mm Waga Ok. 170 g Wielkość mankietu Mankiet nadaje się do pomiaru na ramieniu o obwodzie od 23 do 33 cm Maksymalna temperatura otoczenia podczas pomiaru +10 C C, względna wilgotność powietrza <= 85% Maksymalna temperatura przechowywania i transportu -20 C C, względna wilgotność powietrza <= 85% Zasilanie Baterie 4 x 1,5 V typ AAA, alkaliczne LR03 Żywotność baterii Ok. 250 pomiarów, zależnie od wysokości ciśnienia i ciśnienia w mankiecie Wyposażenie dodatkowe Futerał, instrukcja obsługi, 4 baterie AAA Klasyfikacja Klasa ochronna Oznaczenie symboli Typ BF Zasilanie wewnętrzne, IPXO, brak AP lub APG, użytkowanie ciągłe Typ BF, konieczność zapoznania się z instrukcją W związku z ciągłym rozwojem produktów firma zastrzega sobie prawo do dokonywania zmian w produkcie. Urządzenie jest zgodne z europejską normą EN i podlega szczególnej ochronie przed działaniem pola magnetycznego. Proszę wziąć pod uwagę fakt, że przenośne urządzenia elektroniczne mogą zakłócać pracę urządzenia. Urządzenie jest zgodne z europejską normą 93/42/EC dotycząca urządzeń medycznych oraz europejskim normom EN (nieinwazyjny pomiar ciśnienia, część 1: wymagania ogólne, oraz normie EN (nieinwazyjny pomiar ciśnienia, część 3: wymagania uzupełniające dot. elektromechanicznych systemów pomiaru ciśnienia). Urządzenie powinno być podawane regularnym badaniom dokładności pomiaru co dwa lata.
