1 INSTRUKCJA OBS UGI WZMACNIACZY AKUSTYCZNYCH TYPU: MWL-5D2 MWL-7D

2 1 Spis treœci: Zasady bezpieczeñstwa Wyposa enie wzmacniacza Zastosowanie Schemat blokowy wzmacniacza Opis panelu przedniego Opis p³yty tylnej Praca wzmacniacza w systemie nag³aœniaj¹cym Po³¹czenia wtyków typu XLR oraz Jack Dane techniczne Karta kontroli Postanowienia gwarancyjne

3 Gratulujemy zakupu nowego wzmacniacza firmy Rduch Elektroakustyka. Niniejsza instrukcja zawiera niezbêdne informacje dotycz¹ce instalacji oraz u ytkowania posiadanego urz¹dzenia. Przed przyst¹pieniem do instalacji wzmacniacza nale y siê z ni¹ zapoznaæ oraz zachowaæ instrukcjê na przysz³oœæ. 2 UWAGA! Przeczytanie niniejszej instrukcji pozwoli na bezpieczne i pe³ne wykorzystanie wszystkich zalet oraz funkcji wzmacniacza. Zasady bezpieczeñstwa Oznakowania ostrzegawcze na urz¹dzeniu maj¹ za zadanie zapobiec obra eniom u ytkownika i innych osób. Nale y ich bezwzglêdnie przestrzegaæ. RISK OF ELECTRIC SHOCK DO NOT OPEN OSTRZE ENIE: ZAGRO ENIE PR DEM ELEKTRYCZNYM, NIE OTWIERAÆ! Nigdy nie zdejmowaæ pokrywy urz¹dzenia, gdy grozi to pora eniem pr¹dem. We wnêtrzu urz¹dzenia nie ma adnych czêœci, które mog³yby zostaæ naprawione b¹dÿ poddane czynnoœciom konserwacyjnym przez u ytkownika. Czynnoœci konserwacyjne i naprawy mo e przeprowadzaæ wy³¹cznie wykwalifikowany personel serwisowy. Symbol pioruna ma na celu zwrócenie uwagi u ytkownika na niebezpieczne napiêcie wystêpuj¹ce bez izolacji ochronnej wewn¹trz urz¹dzenia. Napiêcie to mo e mieæ dostatecznie du ¹ wartoœæ, aby stanowiæ zagro enie dla cz³owieka. Symbol wykrzyknika ma na celu zwrócenie uwagi u ytkownika na to, e s¹ wytyczne dotycz¹ce obs³ugi i konserwacji, za³¹czone do egzemplarza urz¹dzenia w postaci pisemnej. Symbol kosza umieszczony na produkcie oznacza, e po zakoñczeniu eksploatacji nie nale y tego produktu ani jego akcesoriów wyrzucaæ wraz ze zwyk³ymi odpadami. Aby unikn¹æ szkodliwego wp³ywu na œrodowisko naturalne zu yty sprzêt elektryczny i elektroniczny nale y zutylizowaæ wed³ug aktualnych przepisów prawa. 1. Urz¹dzenie zainstalowaæ na stabilnym pod³o u w suchym i czystym pomieszczeniu, z dala od Ÿróde³ wilgoci oraz ciep³a. 2. Zasilaæ wzmacniacz wy³¹cznie z gniazdka sieciowego wyposa onego w dodatkowy przewód ochronny PE (gniazdo z ko³kiem). 3. Zadbaæ, aby wszystkie przewody by³y u³o one swobodnie, szczególn¹ uwagê nale y zwróciæ na kabel zasilaj¹cy. 4. W celu zapewnienia wystarczaj¹cego ch³odzenia zapewniæ swobodny przep³yw powietrza wokó³ wzmacniacza. 5. Pod adnym pozorem nie zas³aniaæ otworów wentylacyjnych. 6. Nie k³aœæ na wzmacniaczu oraz w jego bezpoœrednim s¹siedztwie adnych przedmiotów, w szczególnoœci: produktów ³atwopalnych, naczyñ z ciecz¹, œwiec, urz¹dzeñ elektronicznych mog¹cych zak³óciæ jego poprawn¹ pracê (np. telefonów komórkowych). 7. Nie otwieraæ i w aden sposób nie modyfikowaæ urz¹dzenia. 8. Podczas wymiany bezpiecznika wyj¹æ wtyczkê z gniazda sieciowego. 9. Do czyszczenia urz¹dzenia u ywaæ suchej œciereczki. 10. W przypadku problemów z dzia³aniem nale y niezw³ocznie wy³¹czyæ wzmacniacz i skontaktowaæ siê z producentem b¹dÿ z autoryzowanym serwisem. Nie zastosowanie siê do powy szych punktów mo e byæ przyczyn¹ odmowy przyjêcia roszczeñ gwarancyjnych. Producent zastrzega sobie prawo wprowadzania zmian w ramach modernizacji i postêpu technicznego bez koniecznoœci wprowadzania ich do instrukcji obs³ugi, o ile nie zmieniaj¹ one podstawowych parametrów objêtych niniejsz¹ instrukcj¹.

4 Wyposa enie wzmacniacza: - instrukcja obs³ugi z kart¹ kontroli - kabel sieciowy 3 Zastosowanie Nowoczesne wzmacniacze mocy serii MWL-D2 (Powermixer) przeznaczone s¹ do nag³aœniania budynków sakralnych, du ych pomieszczeñ zamkniêtych oraz sal konferencyjnych, gdzie wymagana jest bardzo wysoka jakoœæ i zrozumienie mowy. Dostosowane s¹ do wspó³pracy z lini¹ g³oœnikow¹: 50V, 70V, 100V oraz z zestawami g³oœnikowymi o ³¹cznej impedancji >=4Ù. Wzmacniacze typu MWL-D2 zosta³y wyposa one w cyfrow¹ koñcówkê mocy pracuj¹c¹ w klasie D, 21-punktowy korektor graficzny oraz korektor parametryczny. Dodatkowo wzmacniacze serii MWL-D2 posiadaj¹ eliminator sprzê eñ akustycznych. Wzmacniacze posiadaj¹ odpowiednio 4 (MWL5) b¹dÿ 6 (MWL7) symetrycznych kana³ów mikrofonowo-liniowych do pod³¹czenia mikrofonów dynamicznych, pojemnoœciowych, odbiorników bezprzewodowych lub innych urz¹dzeñ audio z wyjœciem symetrycznym. Urz¹dzenia s¹ wyposa one równie w wejœcie asymetryczne typu RCA cinch do przy³¹czenia odtwarzacza CD lub innych urz¹dzeñ o liniowym poziomie sygna³u wyjœciowego (IN CD/LINE). Do nagrywania s³u y oddzielne gniazdo typu RCA (RECORD). Ka dy kana³ mikrofonowo-liniowy wyposa ony jest w gniazdo symetryczne XLR z regulacj¹ czu³oœci. Prze³¹cznik obok wejœcia umo liwia w³¹czenie zasilania typu Phantom (24V), zmianê czu³oœci sygna³u wejœciowego (Mic./Line) oraz w³¹czenie filtra górno-przepustowego 100Hz. Podczas u ytkowania poziom sygna³u oraz barwê (bas/sopran) ka dego z kana³ów mo na zmieniæ na panelu przednim urz¹dzenia. W celu identyfikacji sygna³u wejœciowego dla ka dego kana³u mikrofonowego na p³ycie czo³owej umieszczono diodê LED (MIC). Schemat blokowy wzmacniacza ONLY MWL-7D2

5 Opis panelu przedniego Suwak regulacji wzmocnienia Ka dy kana³ wejœciowy posiada niezale n¹ regulacjê wzmocnienia dÿwiêku. Dziêki temu mo na dobraæ odpowiednie proporcje g³oœnoœci dla ka dego z pod³¹czonych urz¹dzeñ. 2. Regulacja tonów wysokich oraz niskich Pokrêt³a pozwalaj¹ na niezale n¹ korekcjê sopranu HIGH oraz basu LOW. 3. Dioda sygnalizacyjna MIC Kana³y mikrofonowe zawieraj¹ wbudowan¹ bramkê szumu. Uk³ad ten pozwala na zmniejszenie iloœci szumu z nieu ywanego mikrofonu, wyciszaj¹c dane wejœcie. Dioda œwieci siê tylko wtedy, gdy dany kana³ jest aktywny. 4. Wejœcie IN CD Wejœcie asymetryczne typu RCA cinch do przy³¹czenia odtwarzacza CD lub innych urz¹dzeñ o liniowym poziomie sygna³u wyjœciowego (0,5-1,5V) sterowane przy pomocy suwaka nr Wyjœcie RECORD Asymetryczne wyjœcie o poziomie liniowym typu RCA cinch s³u ¹ce do nagrywania sygna³u wyjœciowego ze wzmacniacza na zewnêtrznym urz¹dzeniu (komputerze, rejestratorze dÿwiêku). Z³¹cze to zapewnia sygna³ bez korekcji wprowadzonej w uk³adach korektora graficznego oraz sumy MASTER. 6.Eliminator sprzê eñ akustycznych OPIS 7. Korektor parametryczny OPIS 8. Korektor graficzny OPIS 9. Suwak regulacji wzmocnienia sumy (MASTER) Pozwala na zmianê g³oœnoœci sygna³u wyjœciowego wzmacniacza. 10. WskaŸnik wysterowania wzmacniacza Aktualny poziom sygna³u wyjœciowego podany w decybelach. Nie nale y dopuszczaæ do czêstego œwiecenia siê czerwonej diody +3 db, w przypadku takiej sytuacji nale y zmniejszyæ poziom g³oœnoœci. 11. Diody sygnalizacyjne PROTECT oraz OK Po w³¹czeniu urz¹dzenia zapala siê czerwona dioda PROTECT, jest to normalna procedura startu wzmacniacza. Dioda zgaœnie w przeci¹gu kilku sekund. Jeœli siê tak nie stanie wy³¹cz wzmacniacz i skontaktuj siê z autoryzowanym serwisem. Poprawn¹ pracê sygnalizuje ó³ta dioda OK. 12. Prze³¹cznik 6-stopniowy strefy SPK-ZONE-LEVEL S³u y do regulacji g³oœnoœci wyjœcia SPK-ZONE znajduj¹cego siê z ty³u wzmacniacza. 13. W³¹cznik/wy³¹cznik zasilania sieciowego urz¹dzenia

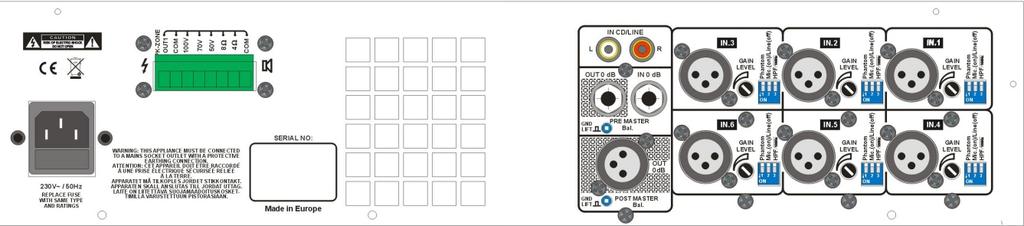

6 Opis p³yty tylnej Gniazdo zasilania sieciowego Pod³¹cz wzmacniacz do sieci elektrycznej do³¹czonym do urz¹dzenia przewodem. Pamiêtaj, aby gniazdko do którego pod³¹czasz wzmacniacz koniecznie posiada³o obwód ochronny (gniazdo z ko³kiem). 2. Bezpiecznik sieciowy Wzmacniacz jest wyposa ony w bezpiecznik ochronny. W razie jego uszkodzenia nale y wymieniæ bezpiecznik na nowy o tych samych parametrach. 3. Wyjœcia g³oœnikowe i strefowe Wyjœcie to pozwala pod³¹czyæ g³oœniki strefy SPK-ZONE (piny OUT1 i COM), oraz liniê g³oœnikow¹ (w zale noœci od potrzeb zaciski 100V/70V/50V/8Ù/4Ù i COM). 4. Otwór wentylacyjny Aby zapobiec przegrzaniu siê podzespo³ów, nie wolno zakrywaæ otworów wentylacyjnych, nale y równie zapewniæ swobodn¹ cyrkulacjê powietrza wokó³ urz¹dzenia. 5. Wejœcie IN CD/LINE Wejœcie asymetryczne typu RCA cinch do przy³¹czenia odtwarzacza CD lub innych urz¹dzeñ o liniowym poziomie sygna³u wyjœciowego (0,5-1,5V) sterowane przy pomocy suwaka nr Wejœcie IN 0 db (PRE MASTER) Symetryczne wejœcie o poziomie liniowym typu Jack s³u ¹ce do pod³¹czenia zewnêtrznego urz¹dzenia nie wymagaj¹cego dodatkowej regulacji wzmocnienia (np. mikser audio). Z³¹cze PRE MASTER przekazuje sygna³ bezpoœrednio na sumê wzmacniacza (suwak MASTER). 7. Wyjœcie OUT 0 db (PRE MASTER) Symetryczne, liniowe wyjœcie typu Jack zapewniaj¹ce sygna³ przed uk³adem korektora graficznego oraz sumy MASTER. Umo liwia pod³¹czenie dodatkowych urz¹dzeñ aktywnych: wzmacniaczy, ods³uchów monitorowych, subwoofer ów. 8. Przyciski GND LIFT Pozwalaj¹ na od³¹czenie masy dla poszczególnych wyjœæ w celu unikniêcia przydÿwiêków sieciowych zwi¹zanych ze zjawiskiem tzw. pêtli mas. 9. Wyjœcie 0 db (POST MASTER) Symetryczne, liniowe wyjœcie typu XLR po korektorze graficznym oraz sumie MASTER, umo liwiaj¹ce pod³¹czenie urz¹dzeñ aktywnych, na przyk³ad wzmacniaczy lub kolumn ACML. 10. Wejœcie mikrofonowo-liniowe XLR Jedno z 6 (MWL-7D2) lub 4 (MWL-5D2) wejœæ pozwalaj¹cych pod³¹czyæ mikrofony (dynamiczne, pojemnoœciowe, odbiorniki bezprzewodowe) b¹dÿ urz¹dzenia o liniowym poziomie sygna³u wyjœciowego. 11. Regulacja czu³oœci GAIN LEVEL Pozwala na dostosowanie czu³oœci sygna³u wejœciowego. 12. Prze³¹cznik 3-pozycyjny: 1 - w³./wy³. zasilania typu Phantom (zasilanie mikrofonów pojemnoœciowych) 2 - prze³¹cznik MIC/LINE (prze³¹czanie czu³oœci wejœcia, ON - czu³oœæ mikrofonowa, OFF - czu³oœæ liniowa) 3 - w³./wy³. filtra górnoprzepustowego 100Hz (zaleca siê jego u ycie podczas korzystania z mikrofonu)

7 6 Praca wzmacniacza w systemie nag³aœniaj¹cym Poni szy schemat prezentuje przyk³adowe pod³¹czenie urz¹dzeñ zewnêtrznych do wzmacniacza. Uk³ad ten bêdzie siê ró ni³ w zale noœci od zastosowania oraz wymogów Klienta. 100V 100V 100V 8Ù 4Ù CD STREFA WZMACNIACZ SUBWOFER AKTYWNY MIKSER Po³¹czenia wtyków typu XLR oraz Jack Po³¹czenie wejœcia 0 db i wyjœcia 0 db SYMETRYCZNE NIESYMETRYCZNE 2 - gor¹cy (+ve) 3 - zimny (-ve) 1 - ekran 2 - gor¹cy (+ve) po³¹czenie 3 i ekran Gor¹cy (+ve) Zimny (-ve) Masa/ekran Wejœcie sygna³u Masa/ekran Masa/ekran Pierœcieñ Koñcówka Tulejka WEJŒCIE SYMETRYCZNE (zalecane - praca z nap. Phantom) WEJŒCIE NIESYMETRYCZNE (Pod³¹czenie dla przewodów o d³ugoœci do 5m przy wejœciu niesymetrycznym Napiêcie Phantom wy³¹czone!)

8 7 Dane techniczne - UZUPE NIÆ!!!!!!!!! Dane techniczne Znamionowa moc wyjœciowa Wejœcia mikrofonowe symetryczne XLR - prze³¹cznik MIC/LINE - regulacja czu³oœci MIC - regulacja czu³oœci LINE - impedancja - zasilanie Phantom - filtr HPF - regulacja: bas, sopran - sygnalizacja Wejœcie liniowe CD (mono) - czu³oœæ wejœciowa - impedancja - regulacja: bas, sopran Wejœcie symetryczne typu JACK Limiter Eliminator sprzê enia akustycznego Korektor graficzny Korektor parametryczny Wyjœcie symetryczne po sumie MASTER Wyjœcie symetryczne przed sum¹ MASTER Wyjœcie g³oœnikowe Wyjœcie regulowane strefowe Pasmo przenoszenia Zniekszta³cenia nieliniowe Napiêcie zasilania Pobór mocy przy 100% obci¹ eniu Pobór mocy w stanie ja³owym BTU Temperatura, wilgotnoœæ wzglêdna pracy Wymiary szer/wys/g³ [mm] Masa [kg] MWL-5D2 od +5 C do +40 C, od 8 do 80% 350 x 88 x 300 MWL-7D2 200W 200W / 400W 4 6 tak - 40dB -15dB -15dB +5dB 1,6 kù 24V DC 100 Hz, 6dB/oct. ±12dB, 100 Hz, 10 khz, filtr pó³kowy dioda zielona - kana³ aktywny tak -10dB +12dB 10 kù ±12dB, 100 Hz, 10 khz, filtr pó³kowy XLR, 0 db, mo liwoœæ odpiêcia masy JACK 6,3mm, 0 db, mo liwoœæ odpiêcia masy 0 db, JACK 6,3mm X przesuwnik fazowy 21-punktowy X 100V, 70V, 50V, 8Ù, 4Ù 6-stopniowe od 0-100V Hz <0,1% 230V (+/- 10%) 443 x 88 x 300

9 8 Karta kontroli Urz¹dzenie zosta³o poddane szczegó³owym testom jakoœci, potwierdzaj¹cym poprawnoœæ jego pracy. Firma Rduch Elektroakustyka stwierdza tym samym, e parametry skontrolowanego egzemplarza s¹ zgodne z podanymi w karcie specyfikacji technicznej urz¹dzenia. Model oraz numer seryjny urz¹dzenia Data wykonania kontroli... Podpis osoby sprawdzaj¹cej Postanowienia gwarancyjne Producent, firma Rduch Elektroakustyka udziela Kupuj¹cemu gwarancji na prawid³owe dzia³anie sprzêtu na okres 36-miesiêcy liczony od daty widniej¹cej na dokumencie zakupu urz¹dzenia. W ramach gwarancji Producent udziela bezp³atnej, zdalnej pomocy technicznej w przypadku wyst¹pienia problemów z urz¹dzeniem oraz w przypadku wyst¹pienia uszkodzenia - bezp³atnej naprawy sprzêtu. Kupuj¹cy ma obowi¹zek zapewniæ opisane w instrukcji warunki eksploatacji urz¹dzenia przez ca³y okres jego u ywania oraz w przypadku wyst¹pienia usterki dostarczenia sprzêtu do siedziby Producenta w celu naprawy. Gwarancja obejmuje wy³¹cznie wady powsta³e z przyczyn tkwi¹cych w sprzedanym produkcie. Wszystkie naprawy gwarancyjne musz¹ byæ przeprowadzone przez Producenta b¹dÿ Autoryzowanych Przedstawicieli. W przypadku dokonania samowolnych napraw, zmian konstrukcyjnych b¹dÿ uszkodzenia za³o onych plomb prawa gwarancyjne zostan¹ utracone. Gwarancja nie obejmuje: przechowywania i u ytkowania niezgodnego z instrukcj¹ obs³ugi; wykorzystywania produktu niezgodnie z jego przeznaczeniem; zewnêtrznych uszkodzeñ mechanicznych oraz uszkodzeñ powsta³ych na skutek nieostro nego transportu; awarii spowodowanych przez czynniki zewnêtrzne (nieprawid³owe napiêcie w sieci elektrycznej, wy³adowania atmosferyczne, zalanie ciecz¹, zawilgocenie, nieprawid³owa temperatura otoczenia, niewystarczaj¹ca wentylacja, po ar), a tak e innych niezale nych od Producenta; nastêpstw spowodowanych nieprawid³owym pod³¹czeniem z innymi urz¹dzeniami zewnêtrznymi; normalnego zu ycia eksploatacyjnego (zabrudzeñ, rys, wytarcia napisów, itp.); nieprawid³owego monta u oraz instalacji wykonanej niezgodnie z wytycznymi Producenta; uszkodzeñ wywo³anych nadmiernym obci¹ aniem produktu, poprzez przekraczanie dozwolonej obci¹ alnoœci linii g³oœnikowej; czynnoœci strojenia i regulacji oraz wymiany bezpiecznika sieciowego. Jak skontaktowaæ siê z serwisem? W przypadku wyst¹pienia jakichkolwiek problemów z urz¹dzeniem nale y skontaktowaæ siê telefonicznie b¹dÿ mailowo z Autoryzowanym Przedstawicielem, Dystrybutorem b¹dÿ bezpoœrednio z Producentem: Rduch Elektroakustyka ul. 1 Maja Godów tel: (032) do 06 biuro@naglosnienia.com.pl Zapraszamy do kontaktu od poniedzia³ku do pi¹tku w godzinach 7:00-15:00. Listê aktualnych Autoryzowanych Przedstawicieli i Dystrybutorów firmy Rduch Elektroakustyka znajdziesz na stronie internetowej:
