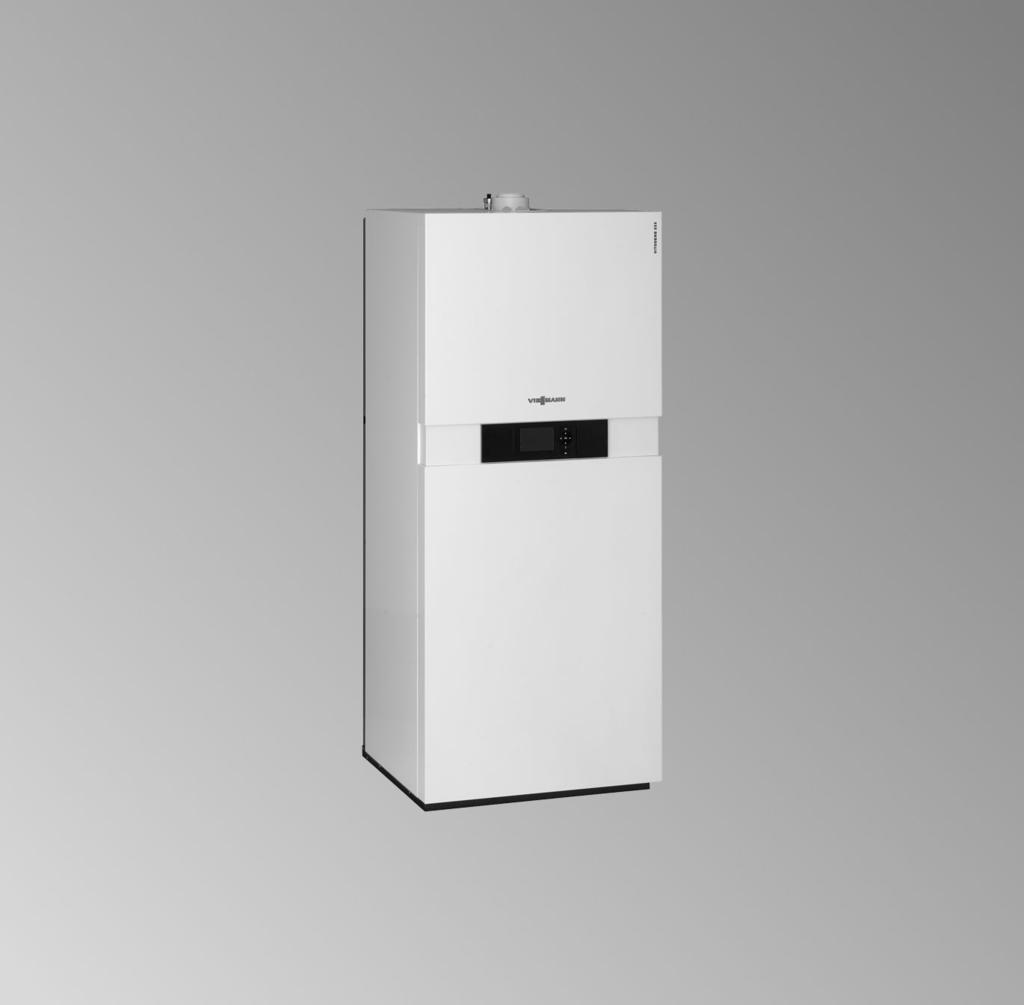

1 Instrukcja montażu i serwisu dla wykwalifikowanego personelu VIESMANN Vitodens 333-F Typ B3TA, 1,9 do 26 kw Gazowy kompaktowy kocioł kondensacyjny ze zintegrowanym złączem radiowym Wersja na gaz ziemny i gaz płynny Wskazówki dotyczące ważności, patrz ostatnia strona VITODENS 333-F 3/2014 Proszę zachować!

2 Wskazówki bezpieczeństwa Wskazówki dotyczące bezpieczeństwa Prosimy o dokładne przestrzeganie wskazówek bezpieczeństwa w celu wykluczenia ryzyka utraty zdrowia oraz powstania szkód materialnych. Objaśnienia do wskazówek bezpieczeństwa Niebezpieczeństwo Ten znak ostrzega przed niebezpieczeństwem zranienia.! Uwaga Ten znak ostrzega przed stratami materialnymi i zanieczyszczeniem środowiska. Wskazówka Tekst oznaczony słowem Wskazówka zawiera dodatkowe informacje. ustawowych przepisów dotyczących bezpieczeństwa i higieny pracy, ustawowych przepisów o ochronie środowiska, przepisów zrzeszeń zawodowo-ubezpieczeniowych, stosownych przepisów bezpieczeństwa DIN, EN, DVGW, TRGI, TRF i VDE, a ÖNORM, EN, ÖVGW-TR Gas, ÖVGW-TRF i ÖVE c SEV, SUVA, SVGW, SVTI, SWKI, VKF oraz dyrektywa EKAS 1942: gaz płynny, część 2 Grupa docelowa Niniejsza instrukcja skierowana jest wyłącznie do wykwalifikowanego personelu. Prace przy instalacji gazowej mogą wykonywać wyłącznie instalatorzy posiadający odpowiednie uprawnienia. Prace przy podzespołach elektrycznych mogą wykonywać wyłącznie wykwalifikowani elektrycy. Pierwsze uruchomienie powinien przeprowadzić wykonawca instalacji lub wyznaczona przez niego osoba posiadająca odpowiednie uprawnienia. Przepisy Podczas prac należy przestrzegać 2

3 Wskazówki dotyczące bezpieczeństwa (ciąg dalszy) Wskazówki bezpieczeństwa Jeśli występuje zapach gazu Niebezpieczeństwo Ulatniający się gaz może spowodować eksplozję, a w jej następstwie ciężkie obrażenia. Nie palić! Nie dopuszczać do powstania otwartego ognia i tworzenia się iskier. Pod żadnym pozorem nie włączać ani nie wyłączać oświetlenia i urządzeń elektrycznych. Zamknąć zawór odcinający gaz. Otworzyć okna i drzwi. Ewakuować osoby z obszaru zagrożenia. Po opuszczeniu budynku zawiadomić zakład gazowniczy i energetyczny. Zasilanie prądowe budynku rozłączyć z bezpiecznego miejsca (z miejsca poza budynkiem). Jeżeli występuje zapach spalin Niebezpieczeństwo Wdychanie spalin może powodować zatrucia zagrażające życiu i zdrowiu. Wyłączyć instalację grzewczą z eksploatacji. Przewietrzyć pomieszczenie kotłowni. Zamknąć drzwi prowadzące do pomieszczeń mieszkalnych. Instalacja spalinowa i powietrze do spalania Upewnić się, że instalacje spalinowe są drożne i nie mogą zostać zatkane, np. przez gromadzący się kondensat lub wpływy zewnętrzne. Zapewnić wystarczające zaopatrzenie w powietrze do spalania. Poinformować użytkownika instalacji, że niedozwolone są dodatkowe zmiany warunków budowlanych (np. układanie przewodów, osłony lub ścianki działowe). Niebezpieczeństwo Nieszczelne lub zatkane instalacje lub niewystarczający dopływ powietrza do spalania powodują zatrucia zagrażające życiu i zdrowiu wskutek obecności dwutlenku węgla w spalinach. Zapewnić zgodne z przepisami działanie instalacji spalinowej. Otwory do doprowadzania powietrza do spalania nie mogą być zamykane. Wentylatory odciągowe Podczas pracy urządzeń z odprowadzeniem powietrza na zewnątrz (okapy wywiewne, wentylatory odciągowe, klimatyzacja itd.) wskutek odsysania powietrza może powstać podciśnienie. Przy jednoczesnej pracy kotła grzewczego może dojść do cofnięcia się spalin. 3

4 Wskazówki bezpieczeństwa Wskazówki dotyczące bezpieczeństwa (ciąg dalszy) Niebezpieczeństwo Skutkiem jednoczesnej pracy kotła grzewczego i urządzeń z odprowadzaniem powietrza na zewnątrz mogą być zatrucia zagrażające życiu z powodu cofania się spalin. Zamontować układ blokujący lub zapewnić wystarczający dopływ powietrza do spalania poprzez zastosowanie odpowiednich środków. Prace przy instalacji Jeśli instalacja opalana jest gazem, zamknąć zawór odcinający gaz i zabezpieczyć przed przypadkowym otwarciem. Wyłączyć instalację i sprawdzić brak napięcia w obwodach (np. za pomocą oddzielnego bezpiecznika lub wyłącznika głównego). Zabezpieczyć instalację przed ponownym włączeniem. Niebezpieczeństwo Gorące powierzchnie mogą być przyczyną oparzeń. Przed rozpoczęciem prac konserwacyjnych lub serwisowych wyłączyć urządzenie i pozostawić do ostygnięcia. Nie dotykać gorących powierzchni kotła grzewczego, palnika, systemu spalin i orurowania.! Uwaga Wyładowania elektrostatyczne mogą doprowadzić do uszkodzenia podzespołów elektronicznych. Przed wykonaniem prac, należy dotknąć uziemionych obiektów, np. rur grzewczych lub wodociągowych, w celu odprowadzenia ładunków statycznych. Prace naprawcze! Uwaga Naprawa podzespołów spełniających funkcje zabezpieczające zagraża bezpiecznej eksploatacji instalacji. Uszkodzone części należy wymieniać na oryginalne części firmy Viessmann. Elementy dodatkowe, części zamienne i szybkozużywalne Uwaga! Części zamienne i szybkozużywalne, które nie zostały sprawdzone wraz z instalacją, mogą zakłócić jej prawidłowe funkcjonowanie. Montaż niedopuszczonych elementów oraz dokonywanie zmian konstrukcyjnych bez zezwolenia mogą obniżyć bezpieczeństwo pracy instalacji i spowodować ograniczenie praw gwarancyjnych. Stosować wyłącznie oryginalne części zamienne firmy Viessmann lub części przez tę firmę dopuszczone. 4

5 Spis treści Spis treści Instrukcja montażu Informacje ogólne Zastosowanie zgodne z przeznaczeniem... 7 Informacje o produkcie... 7 Przygotowania do montażu kotła grzewczego... 8 Prace montażowe Montaż kotła grzewczego Przyłącze gazu Przyłącze spalin Otwieranie obudowy regulatora Przyłącza elektryczne Zamykanie obudowy regulatora Instrukcja serwisowa Pierwsze uruchomienie, przegląd, konserwacja Czynności robocze Pierwsze uruchomienie, przegląd i konserwacja Kolejne kroki w czynnościach roboczych Kodowanie 1 Wywoływanie poziomu kodowania Ogólne Kocioł Ciepła woda użytkowa Obieg grzewczy 1, obieg grzewczy 2, obieg grzewczy Kodowanie 2 Wywoływanie kodowania Ogólne Kocioł Ciepła woda użytkowa Obieg grzewczy 1, obieg grzewczy 2, obieg grzewczy Diagnostyka i odczyty serwisowe Wywoływanie poziomu serwisowego Diagnostyka Kontrola wyjść (test przekaźników) Usuwanie usterek Zgłoszenie usterki Kody usterek Naprawa

6 Spis treści Spis treści (ciąg dalszy) Opis funkcji Regulator pogodowy Wewnętrzne zestawy uzupełniające Zewnętrzne zestawy uzupełniające (wyposażenie dodatkowe) Funkcje regulacyjne Przyporządkowanie obiegów grzewczych do zdalnego sterowania Wprowadzanie kodu PIN dla modułu Vitocom 100 poprzez regulator Vitotronic. 161 Elektroniczny regulator spalania Schematy Schemat przyłączy wewnętrznych Schemat przyłączy zewnętrznych Wykazy części Przegląd podzespołów Podzespół obudowy Podzespół elementu grzewczego Podzespół palnika kulistego Matrix Podzespół hydrauliczny Podzespół bloku hydraulicznego Podzespół regulatora Podgrzewacz Pozostałe podzespoły Protokoły Dane techniczne Poświadczenia Deklaracja zgodności Atest producenta zgodnie z 1-szym. Fed. Rozp. o Ochr. Atmosfery (RFN) Wykaz haseł

7 Informacje ogólne Zastosowanie zgodne z przeznaczeniem Zgodnie z przeznaczeniem urządzenie można instalować i eksploatować tylko w zamkniętych systemach grzewczych wg EN 12828, uwzględniając odpowiednie instrukcje montażu, serwisu i obsługi. Jest ono przeznaczone wyłącznie do podgrzewu wody grzewczej o jakości wody użytkowej. Zastosowanie zgodne z przeznaczeniem zakłada, że wykonano stacjonarną instalację w połączeniu z dopuszczonymi komponentami, charakterystycznymi dla danej instalacji. Zastosowanie komercyjne lub przemysłowe w celu innym niż ogrzewanie budynku lub podgrzew wody użytkowej nie jest zastosowaniem zgodnym z przeznaczeniem. Zastosowanie wykraczające poza podany zakres jest dopuszczane przez producenta w zależności od konkretnego przypadku. Niewłaściwe użycie urządzenia wzgl. niefachowa obsługa (np. otwarcie urządzenia przez użytkownika instalacji) jest zabronione i skutkuje wyłączeniem odpowiedzialności. Niewłaściwe użycie obejmuje także zmianę zgodnej z przeznaczeniem funkcji komponentów systemu grzewczego (np. zamknięcie kanałów odprowadzania spalin i kanałów powietrza dolotowego). Montaż Informacje o produkcie Vitodens 333-F, typ B3TA Przystosowany do eksploatacji z użyciem gazu ziemnego GZ50/G20 i GZ41,5/G27. Przestawienie na gaz płynny P/G31 (bez zestawu adaptacyjnego) patrz strona 45. Kocioł Vitodens 333-F dostarczany jest tylko do krajów wymienionych na tabliczce znamionowej. Dostawa do innych krajów wymaga uzyskania przez odpowiedni zakład specjalistyczny osobnego dopuszczenia do eksploatacji, stosownego do przepisów prawnych danego kraju. 7

8 Informacje ogólne Przygotowania do montażu kotła grzewczego Do wykonania przyłącza gazu i wody należy zastosować zestaw przyłączeniowy dostarczany jako wyposażenie dodatkowe. Na poniższym zestawieniu przedstawione są przykładowe zestawy przyłączeniowe do montażu natynkowego do góry lub na bok. Uwaga! Aby uniknąć uszkodzenia urządzenia, wszystkie przewody rurowe należy podłączyć tak, aby nie występowały naprężenia montażowe. Przygotowanie przyłączy przez inwestora: Instrukcja montażu zestawu przyłączeniowego Wskazówka Zamontować urządzenia zabezpieczające zgodnie z obowiązującymi krajowymi przepisami K G 745 E D F C B A 80 A B C F D E G H

9 Przygotowania do montażu kotła grzewczego (ciąg dalszy) Informacje ogólne G C F A B D E a A Zasilanie instalacji R¾ B Ciepła woda R½ C Przyłącze gazu R¾ D Zimna woda R½ E Powrót z instalacji R¾ F Cyrkulacja ½ (oddzielne wyposażenie dodatkowe) G Odprowadzanie kondensatu do tyłu, w ścianę H Boczne odprowadzanie kondensatu K Obszar na przewody elektryczne 600 Montaż Zakres znamionowej 1,9 do 11 kw 1,9 do 19 kw 4,0 do 26 kw mocy cieplnej a (mm) Wskazówka Dzięki stopom regulacyjnym wszystkie wymiary wysokości mają tolerancję +15 mm. 1. Przygotować przyłącza po stronie wody grzewczej. Dokładnie przepłukać instalację grzewczą. Wskazówka W przypadku konieczności zamontowania przez inwestora naczynia zbiorczego, należy je zamontować na powrocie instalacji grzewczej. 9

10 Informacje ogólne Przygotowania do montażu kotła grzewczego (ciąg dalszy) L M > Przygotować przyłącza po stronie wody użytkowej. W przewodach zimnej wody należy zgodnie z normą EN 806 zamontować armaturę zabezpieczającą (wyposażenie dodatkowe lub dostarczoną przez inwestora) (patrz strona 11). Zalecenie: Montaż zaworu bezpieczeństwa nad pojemnościowym podgrzewaczem wody w celu ochrony przed zabrudzeniem, kamieniem oraz wysoką temperaturą. Nie dot. c: Podłączyć przewód L do odpływu zaworu bezpieczeństwa. c: Zgodnie z W3 Wytyczne dotyczące wykonywania instalacji wody użytkowej zawory bezpieczeństwa muszą mieć widoczny odpływ bezpośrednio lub za pomocą krótkiego przewodu odpływowego do kanalizacji. Wskazówka Jeśli nie ma podłączonego zaworu bezpieczeństwa, nie zmieniać położenia przewodu elastycznego L (służy do wentylacji nawiewnej). 3. Poprowadzić wąż kondensatu M do tyłu (odpływ w ścianie G) lub do otworu bocznego H (patrz strona 9). Ułożyć wąż kondensatu jako pętlę piętrzącą. Podłączyć ze spadkiem do przewodu ściekowego lub syfonu należącego do inwestora. 4. Przygotować przyłącze gazu zgodnie z przepisami TRGI lub TRF. 10

11 Przygotowania do montażu kotła grzewczego (ciąg dalszy) Informacje ogólne 5. Przygotować przyłącza elektryczne. Przewód zasilający: NYM-J 3 x 1,5 mm 2, bezpiecznik maks. 16 A, 230 V/50 Hz Przewody do wyposażenia dodatkowego: NYM z odpowiednią liczbą żył do wykonania przyłączy zewnętrznych Wszystkie przewody w obszarze K (patrz strona 9) muszą wystawać 2000mm ze ściany. Armatura zabezpieczająca wg normy DIN 1988 A B D E F GH D D H L M D N K Montaż K C O A Armatura zabezpieczająca wg normy DIN 1988 (wyposażenie dodatkowe do podtynkowego zestawu przyłączeniowego) B Zawór bezpieczeństwa C Widoczny wylot przewodu wyrzutowego D Zawór odcinający E Zawór regulacyjny strumienia przepływu (montaż zalecany) F Przyłącze manometru G Zawór zwrotny H Spust K Zimna woda L Filtr wody użytkowej M Reduktor ciśnienia wg normy DIN , wydanie z grudnia 1988 roku N Zawór zwrotny/rurowy zawór odcinający O Przyłącze wody zimnej w zestawie przyłączeniowym (wyposażenie dodatkowe) 11

12 Prace montażowe Montaż kotła grzewczego Ustawianie kotła grzewczego x

13 Prace montażowe Montaż kotła grzewczego (ciąg dalszy) Przyłącza po stronie wody grzewczej i użytkowej Na rysunku z natynkowym zestawem przyłączeniowym (wyposażenie dodatkowe) A Zasilanie instalacji R¾ B Ciepła woda R½ C Cyrkulacja ½ (oddzielne wyposażenie dodatkowe) Przyłącze po stronie wody użytkowej Dostępne jako wyposażenie dodatkowe naczynie wzbiorcze wody użytkowej montowane jest na przyłączu wody zimnej wewnątrz kotła grzewczego. D Zimna woda R½ E Powrót z instalacji R¾ Oddzielna instrukcja montażu Przyłącze cyrkulacji Przyłącze cyrkulacji z zestawem przyłączeniowym pompy cyrkulacyjnej (wyposażenie dodatkowe) Montaż 13

14 Prace montażowe Montaż kotła grzewczego (ciąg dalszy) Oddzielna instrukcja montażu Przyłącze gazu Wskazówka dotycząca eksploatacji z gazem płynnym Podczas montażu kotła grzewczego w pomieszczeniach poniżej poziomu gruntu zaleca się stosowanie zewnętrznego elektromagnetycznego zaworu bezpieczeństwa. 2. Przeprowadzić kontrolę szczelności. 1. Uszczelnić zawór odcinający gaz A przy przyłączu gazu. 14

15 Prace montażowe Przyłącze gazu (ciąg dalszy) Wskazówka Do kontroli szczelności stosować wyłącznie odpowiednie i dozwolone środki do wykrywania nieszczelności (EN 14291) oraz urządzenia. Środki do wykrywania nieszczelności zawierające niewłaściwe składniki (np. azotki, siarczki) mogą prowadzić do uszkodzenia materiału. Po zakończeniu kontroli usunąć resztki środka do wykrywania nieszczelności. Uwaga! Zbyt wysokie ciśnienie kontrolne może spowodować uszkodzenia kotła grzewczego i uniwersalnego regulatora gazu. Maks. nadciśnienie kontrolne 150 mbar (15 kpa). Przy wyższym ciśnieniu wytworzonym w celu lokalizacji nieszczelności należy odłączyć kocioł grzewczy i uniwersalny regulator gazu od głównego przewodu (poluzować złącze śrubowe). 3. Odpowietrzyć rurę gazową. Przestawienie na inny rodzaj gazu: Patrz strona 45. Montaż Przyłącze spalin Przyłączyć przewód spalin/powietrza dolotowego. Instrukcja montażu systemu spalin Wskazówka Znajdujące się w dokumentacji technicznej naklejki Certyfikacja systemu oraz Instalacja spalinowa firmy Skoberne GmbH mogą być stosowane wyłącznie w połączeniu z systemem odprowadzania spalin Viessmann firmy Skoberne. 15

16 Prace montażowe Przyłącze spalin (ciąg dalszy) Uruchomić dopiero wtedy, gdy spełnione są następujące warunki: drogi spalin są drożne, instalacja spalinowa pracująca w nadciśnieniu jest szczelna po stronie spalin, otwory do wystarczającego zaopatrzenia w powietrze do spalania są otwarte i nie można ich zamknąć, przestrzegane są obowiązujące przepisy w zakresie konstrukcji i uruchomienia instalacji spalinowych. Niebezpieczeństwo Nieszczelne lub zatkane instalacje lub niewystarczający dopływ powietrza do spalania powodują zatrucia zagrażające życiu i zdrowiu wskutek obecności dwutlenku węgla w spalinach. Zapewnić zgodne z przepisami działanie instalacji spalinowej. Otwory do doprowadzania powietrza do spalania nie mogą być zamykane. Otwieranie obudowy regulatora 3. 2x

17 Prace montażowe Otwieranie obudowy regulatora (ciąg dalszy) x Montaż Przyłącza elektryczne Wskazówka dotycząca podłączania wyposażenia dodatkowego Podłączając wyposażenie dodatkowe, należy stosować się do załączonych, oddzielnych instrukcji montażu.! Uwaga Wyładowania elektrostatyczne mogą doprowadzić do uszkodzenia podzespołów elektronicznych. Przed rozpoczęciem prac należy zetknąć uziemione obiekty, np. rury grzewcze i wodociągowe, w celu neutralizacji ładunków elektrostatycznych. 17

18 Prace montażowe Przyłącza elektryczne (ciąg dalszy) LON 5 A B 35 N M 1~ 28 L 96 N L1 L N V~ 230 V~ M 1~ N L1 N L

19 Prace montażowe Przyłącza elektryczne (ciąg dalszy) A Połączenie z magistralą KM pompy obiegu grzewczego Przyłącza wtyku 230 V~ sa Pompa ładująca podgrzewacz (wbudowana i podłączona fabrycznie) sk Pompa obiegowa z możliwością podłączenia: Pompa cyrkulacyjna Pompa obiegu grzewczego bez mieszacza A1 fö Przyłącze elektryczne gd Zewnętrzny elektromagnetyczny zawór bezpieczeństwa (gaz płynny) Podczas przyłączania nie usuwać mostka pomiędzy 1 i L. lh Przyłącze elektryczne wyposażenia dodatkowego Zapotrzebowanie z zewnątrz/blokowanie z zewnątrz B Odbiornik sygnałów radiowych % Czujnik temperatury wody w podgrzewaczu (fabrycznie zamontowany i podłączony) avg Odbiornik magistrali KM (wyposażenie dodatkowe) Zdalne sterowanie Vitotrol 200A lub 300A Vitocom 100 Zestaw uzupełniający z mieszaczem Zestaw uzupełniający AM1 Zestaw uzupełniający EA1 LON Możliwość przyłączenia do wyboru: Vitocom 100, typ LAN 1 Vitocom 200 Montaż Przyłącza do wtyków niskiego napięcia! Czujnik temperatury zewnętrznej? Czujnik temperatury wody na zasilaniu sprzęgła hydraulicznego (wyposażenie dodatkowe) 19

20 Prace montażowe Przyłącza elektryczne (ciąg dalszy) Pompa obiegowa na wtyku sk M 1~ A Znamionowe natężenie 2(1) A~ prądu Napięcie znamionowe 230 V~ 50 Hz L? N sk A Pompa obiegowa Ustawianie funkcji podłączonego podzespołu w adresie kodowym 39 Działanie Kodowanie Pompa cyrkulacyjna (stan 39:0 fabryczny) Pompa obiegu grzewczego 39:1 bez mieszacza A1 Zapotrzebowanie z zewnątrz poprzez styk przełączający Możliwości przyłączenia: Zestaw uzupełniający EA1 (wyposażenie dodatkowe, patrz oddzielna instrukcja montażu) Wtyk lh Przy zamkniętym styku palnik jest sterowany w zależności od obciążenia. Woda w kotle zostaje podgrzana do wartości wymaganej ustawionej w adresie kodowym 9b w grupie Ogólne /1. Ograniczenie temperatury wody w kotle odbywa się za pomocą tej wartości wymaganej oraz elektronicznego ograniczenia maksymalnego (adres kodowy 06 w grupie Kocioł /2).! Uwaga Styki napięciowe prowadzą do spięć lub zwarć faz. Przyłącze zewnętrzne musi być bezpotencjałowe i spełniać wymogi klasy ochrony II. 20

21 Prace montażowe Przyłącza elektryczne (ciąg dalszy) Wtyk lh A Zestaw uzupełniający EA1 [{A DE [{S DE [{D DE B 1 L? N lh A A Styk beznapięciowy (przy podłączaniu usunąć mostek między L i 1) A Styk beznapięciowy B Zestaw uzupełniający EA1 Montaż Kodowania 4b:1 w grupie Ogólne /1 Działanie funkcji na daną pompę obiegu grzewczego: Adres kodowy d7 w grupie Obieg grzewczy (tylko w regulatorach pogodowych) Działanie funkcji na pompę obiegową podgrzewacza (jeżeli jest dostępna): Adres kodowy 5F w grupie Ciepła woda /3. Kodowania Ustawić 3A (DE1), 3b (DE2) lub 3C (DE3) na 2 w grupie Ogólne /1. Działanie funkcji na daną pompę obiegu grzewczego: Adres kodowy d7 w grupie Obieg grzewczy (tylko w regulatorach pogodowych) Działanie funkcji na pompę obiegową podgrzewacza (jeżeli jest dostępna): Adres kodowy 5F w grupie Ciepła woda /3. Zapotrzebowanie z zewnątrz przez wejście 0 10 V Przyłącze na wejściu 0 10 V na zestawie uzupełniającym EA1. Pomiędzy biegunem ujemnym a przewodem ochronnym źródła zasilania zapewnionego przez inwestora konieczne jest założenie oddzielenia galwanicznego. 21

22 Prace montażowe Przyłącza elektryczne (ciąg dalszy) [{{] abj 0-10V f-]a + - SÖ P L?N fö N? L 0 1 V Brak ustawienia wartości wymaganej temperatury wody w kotle 1 V wartość wymagana V wartość wymagana 100 U V 230 V~ Blokowanie z zewnątrz poprzez styk przełączający Możliwości przyłączenia: Wtyk lh Zestaw uzupełniający EA1 (wyposażenie dodatkowe, patrz oddzielna instrukcja montażu) Przy zamkniętym styku palnik jest wyłączany. Pompa obiegu grzewczego i (jeżeli jest dostępna) pompa obiegowa podgrzewacza włączane są zgodnie z ustawionym kodowaniem (patrz poniższa tabela Kodowania ).! Uwaga Styki napięciowe prowadzą do spięć lub zwarć faz. Przyłącze zewnętrzne musi być bezpotencjałowe i spełniać wymogi klasy ochrony II. 22

23 Prace montażowe Przyłącza elektryczne (ciąg dalszy) Wtyk lh A Zestaw uzupełniający EA1 [{A DE [{S DE B [{D DE 1 L? N lh A A Styk beznapięciowy (przy podłączaniu usunąć mostek między L i 1) A Styk beznapięciowy B Zestaw uzupełniający EA1 Montaż Kodowania 4b:2 w grupie Ogólne /1 Działanie funkcji na pompę obiegu grzewczego: Adres kodowy d6 w grupie Obieg grzewczy (tylko w regulatorach pogodowych) Działanie funkcji na pompę obiegową podgrzewacza (jeżeli jest dostępna): Adres kodowy 5F w grupie Ciepła woda /3 Czujnik temperatury zewnętrznej! Kodowania Ustawić 3A (DE1), 3b (DE2) lub 3C (DE3) na 3 lub 4 w grupie Ogólne /1 Działanie funkcji na pompę obiegu grzewczego: Adres kodowy d6 w grupie Obieg grzewczy (tylko w regulatorach pogodowych) Działanie funkcji na pompę obiegową podgrzewacza (jeżeli jest dostępna): Adres kodowy 5F w grupie Ciepła woda /3 Miejsce montażu czujnika temperatury zewnętrznej Północna lub północno-zachodnia ściana budynku, na wysokości 2 do 2,5 m nad ziemią, w budynkach kilkupiętrowych na wysokości górnej połowy 2. piętra Nie montować nad oknami, drzwiami i wyciągami powietrza Nie montować bezpośrednio pod balkonem lub rynną Nie tynkować Przyłączanie czujnika temperatury zewnętrznej Przewód 2-żyłowy, maks. długość przewodu 35 m przy przekroju przewodu 1,5 mm 2 23

24 Prace montażowe Przyłącza elektryczne (ciąg dalszy) Wskazówka Montaż czujnika temperatury zewnętrznej RF (wyposażenie bezprzewodowe) patrz strona 27. Przyłącze elektryczne wyposażenia dodatkowego na wtyku lh 230 V/50 Hz W przypadku ustawienia w pomieszczeniach wilgotnych, elementy wyposażenia dodatkowego poza obszarem wilgotnym nie mogą zostać podłączone do przyłącza elektrycznego na regulatorze. Jeżeli kocioł grzewczy znajduje się poza pomieszczeniem wilgotnym, przyłącze elektryczne wyposażenia dodatkowego może zostać wykonane bezpośrednio na regulatorze. Połączenie jest wykonywane bezpośrednio z wyłącznikiem zasilania regulatora. Jeżeli prąd całkowity instalacji przekroczy 6 A, podłączyć jeden lub kilka zestawów uzupełniających poprzez wyłącznik zasilania bezpośrednio do sieci (patrz następny rozdział). 24

25 Prace montażowe Przyłącza elektryczne (ciąg dalszy) Przyłącze elektryczne wyposażenia dodatkowego przez regulator wytwornicy ciepła A B C D A A A 40 E Wyposażenie dodatkowe częściowo z bezpośrednim przyłączem elektrycznym A B C D A A A 40 Montaż E A Regulator wytwornicy ciepła B Zestaw uzupełniający obiegu grzewczego z mieszaczem M2 C Zestaw uzupełniający obiegu grzewczego z mieszaczem M3 D Zestaw uzupełniający AM1 lub EA1 E Wyłącznik zasilania Jeżeli do podłączonych urządzeń (np. pomp obiegowych) dopływa prąd przekraczający wartość zabezpieczenia elementu danego wyposażenia dodatkowego, wykorzystać dane wyjście wyłącznie do sterowania przekaźnikiem dostarczonym przez inwestora. Zestaw uzupełniający obiegu grzewczego z mieszaczem Zestaw uzupełniający AM1 Zestaw uzupełniający EA1 Wyposażenie dodatkowe Zabezpieczenie zamontowane w urządzeniu 2 A 4 A 2 A 25

26 Prace montażowe Przyłącza elektryczne (ciąg dalszy) Przyłącze elektryczne fö Niebezpieczeństwo Nieprawidłowo wykonane instalacje elektryczne mogą prowadzić do porażenia prądem oraz do uszkodzenia urządzeń. Przyłącze elektryczne i zabezpieczenia (np. układ z wyłącznikiem różnicowoprądowym) wykonać zgodnie z następującymi przepisami: IEC Przepisy VDE (Niemcy) Techniczne Warunki Przyłączeniowe lokalnego zakładu energetycznego (ZE) Zdjąć pojedyncze żyły. Niebezpieczeństwo Nieprawidłowe przyporządkowanie żył może spowodować poważne obrażenia i doprowadzić do uszkodzenia urządzenia. Nie zamieniać miejscami żył L1 i N. Na zasilającym przewodzie elektrycznym musi znajdować się wyłącznik o min. rozwartości styku wynoszącej 3 mm, który jednocześnie przerwie dopływ napięcia do wszystkich nieuziemionych przewodów. Dodatkowo zaleca się instalację uniwersalnego wyłącznika różnicowoprądowego (FI klasa B ) do prądów stałych (uszkodzeniowych), które mogą powstać na skutek działania efektywnych energetycznie środków roboczych. W przypadku większego przekroju przewodu (do 7 14 mm) należy usunąć przepust na przewody. Przewód unieruchomić za pomocą zintegrowanej w dolnej części obudowy mufki przelotowej F (patrz str. 30). Zabezpieczenie maks. 16 A Niebezpieczeństwo Jeżeli podzespoły instalacji nie zostały uziemione, w razie uszkodzenia instalacji elektrycznej istnieje ryzyko porażenia prądem. 26

27 Prace montażowe Przyłącza elektryczne (ciąg dalszy) Urządzenie oraz przewody rurowe muszą być połączone z uziemieniem budynku. Podłączanie Vitocom (wyposażenie dodatkowe) do LON A Wskazówka Połączenie LON A można zamocować z lewej lub z prawej strony oraz pod bocznymi otworami przelotowymi. Zależnie od montażu zestawu przyłączeniowego. Przyłącze Vitocom: Instrukcja montażu Vitocom Montaż A Połączenie LON RJ 45 do podłączenia Vitocom Montaż wyposażenia bezprzewodowego Czujnik temperatury zewnętrznej RF 1. Przygotowanie czujnika temperatury zewnętrznej RF do uruchomienia: Wyjąć czujnik temperatury zewnętrznej RF z opakowania. Ustawić go przednią stroną w kierunku źródła światła, aby zainicjować wewnętrzne zasilanie elektryczne. Trwa to około 15 minut. 27

28 Prace montażowe Przyłącza elektryczne (ciąg dalszy) B A 2. Zalogować czujnik temperatury zewnętrznej RF w regulatorze. Patrz Pierwsze uruchomienie. 3. Zdjąć obudowę A i zamontować czujnik temperatury zewnętrznej RF B. Miejsce montażu: Tak wybrać miejsce montażu, aby sygnały radiowe padały prostopadle na ściany lub inne urządzenia. Ściana północna lub północnozachodnia, 2 do 2,5 m nad podłożem W przypadku budynków wielopiętrowych w górnej połowie 2. piętra Nie montować nad oknami, drzwiami i wyciągami powietrza Nie montować bezpośrednio pod balkonem lub rynną Nie tynkować. Wzmacniacz bezprzewodowy (wyposażenie dodatkowe) Do wzmacniania sygnału radiowego między głównym modułem bezprzewodowym w kotle grzewczym a czujnikiem temperatury zewnętrznej RF i bezprzewodowym zdalnym sterowaniem. A Wskazówka Konieczny, jeśli z powodu warunków zabudowy jakość sygnału nie jest wystarczająca. 28

29 Prace montażowe Przyłącza elektryczne (ciąg dalszy) 1. Zamocować wzmacniacz bezprzewodowy A w pobliżu gniazda wtykowego. Wskazówka Nie przestawiać przełącznika DIP z tyłu. Prawidłowe położenie patrz Pierwsze uruchomienie. 2. Podłączyć przewód wzmacniacza do zasilacza wtykowego. 3. Podłączyć zasilacz wtykowy do gniazda wtykowego. 4. Załogować wzmacniacz bezprzewodowy. Patrz Pierwsze uruchomienie. Bezprzewodowe zdalne sterowanie Vitotrol 200 RF i Vitotrol 300 RF (wyposażenie dodatkowe) Instrukcja montażu i serwisu Vitotrol Montaż 29

30 Prace montażowe Przyłącza elektryczne (ciąg dalszy) Układanie przewodów przyłączeniowych! Uwaga Przewody przyłączeniowe dotykające gorących podzespołów mogą ulec uszkodzeniu. Przy samodzielnym układaniu i mocowaniu przewodów przyłączeniowych należy zwracać uwagę na to, aby nie zostały przekroczone maksymalne dopuszczalne temperatury przewodów. F E A D B C A Przyłącza niskiego napięcia B 230 V - przyłącza C Wewnętrzny zestaw uzupełniający D Płyta główna E Moduł komunikacyjny LON 30 F Mufka przelotowa na zasilający przewód elektryczny W przypadku większego przekroju przewodu (do 7 14 mm) należy usunąć przepust na przewody. Przewód zamocować za pomocą wciśniętej mufki przelotowej F (kolor biały).

31 Prace montażowe Zamykanie obudowy regulatora x 4. Montaż 31

32 Prace montażowe Zamykanie obudowy regulatora (ciąg dalszy) Wskazówka Moduł obsługowy można montować także w ściennym cokole montażowym (wyposażenie dodatkowe) w pobliżu kotła grzewczego. Instrukcja montażu ściennego cokołu montażowego 32

33 Pierwsze uruchomienie, przegląd, konserwacja Czynności robocze Pierwsze uruchomienie, przegląd i konserwacja Szczegółowe wskazówki dotyczące czynności roboczych znajdują się na podanych stronach Czynności robocze przy pierwszym uruchomieniu Czynności robocze podczas przeglądu technicznego Czynności robocze przy konserwacji Strona 1. Demontaż osłon przednich Napełnianie instalacji grzewczej Kontrola przyłącza elektrycznego 4. Zmiana języka (jeżeli jest to konieczne) Ustawianie godziny i daty (jeśli jest to konieczne) Logowanie wyposażenia bezprzewodowego (jeśli jest na wyposażeniu) Odpowietrzanie kotła grzewczego Odpowietrzanie instalacji grzewczej Napełnianie syfonu wodą Kontrola szczelności wszystkich przyłączy po stronie wody grzewczej i użytkowej 11. Oznaczanie obiegów grzewczych Kontrola rodzaju gazu Zmiana rodzaju gazu (tylko w przypadku eksploatacji na gaz płynny) Działanie i możliwe usterki Pomiar ciśnienia statycznego i ciśnienia na przyłączu Ustawianie maks. mocy grzewczej Kontrola szczelności systemu spaliny/powietrze dolotowe (pomiar szczeliny pierścieniowej) Serwis 18. Demontaż palnika i kontrola uszczelki palnika Kontrola czaszy palnika Kontrola oraz ustawianie elektrody zapłonowej i jonizacyjnej

34 Pierwsze uruchomienie, przegląd, konserwacja Czynności robocze Pierwsze uruchomienie, (ciąg dalszy) Czynności robocze przy pierwszym uruchomieniu Czynności robocze podczas przeglądu technicznego Czynności robocze przy konserwacji Strona 21. Czyszczenie powierzchni grzewczych i montaż palnika Kontrola odpływu kondensatu i czyszczenie syfonu Kontrola urządzenia neutralizacyjnego (jeżeli jest) 24. Opróżnianie kotła grzewczego od strony wody użytkowej Czyszczenie podgrzewacza Kontrola przeponowego naczynia zbiorczego oraz ciśnienia w instalacji Kontrola naczynia zbiorczego wody użytkowej i ciśnienia wstępnego (jeżeli jest) Kontrola działania zaworów bezpieczeństwa 29. Kontrola mocowania przyłączy elektrycznych 30. Kontrola szczelności elementów, przez które przepływa gaz pod ciśnieniem roboczym Kontrola jakości spalania Kontrola drożności oraz szczelności systemu spalin 33. Kontrola zewnętrznego zaworu bezpieczeństwa gazu płynnego (jeżeli jest) 34. Dostosowanie regulatora do instalacji grzewczej Ustawianie krzywych grzewczych Włączenie regulatora do systemu LON Odczyt i reset komunikatu Konserwacja Montaż osłon przednich Przeszkolenie użytkownika instalacji

35 Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych Demontaż osłon przednich Patrz strona 12, czynności 1 do 5 Napełnianie instalacji grzewczej Woda do napełniania! Uwaga Woda do napełniania o nieprawidłowych właściwościach powoduje wzmożone odkładanie się osadu oraz szybszą korozję, co może prowadzić do uszkodzenia urządzenia. Przed napełnieniem dokładnie przepłukać instalację grzewczą. Napełniać tylko wodą o jakości wody użytkowej. Do wody do napełniania można dodać środek przeciw zamarzaniu przeznaczony do instalacji grzewczych. Przydatność środka przeciw zamarzaniu do danego typu instalacji potwierdza jego producent. Wodę do napełniania i uzupełniania o twardości powyżej następujących wartości należy zmiękczać, np. stosując małą instalację demineralizacyjną do wody grzewczej. Serwis 35

36 Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych (ciąg dalszy) Dopuszczalna twardość całkowita wody do napełniania i uzupełniania Całkowita moc Właściwa pojemność instalacji cieplna kw < 20 l/kw 20 l/kw do 50 l/kw < 50 l/kw 50 3,0 mol/m 3 (16,8 dh) 2,0 mol/m 3 (11,2 dh) < 0,02 mol/m 3 (0,11 dh) > 50 do 200 2,0 mol/m 3 (11,2 dh) 1,5 mol/m 3 (8,4 dh) < 0,02 mol/m 3 (0,11 dh) > 200 do 600 1,5 mol/m 3 (8,4 dh) 0,02 mol/m 3 (0,11 dh) < 0,02 mol/m 3 (0,11 dh) > 600 < 0,02 mol/m 3 (0,11 dh) < 0,02 mol/m 3 (0,11 dh) < 0,02 mol/m 3 (0,11 dh) Na rysunku z natynkowym zestawem przyłączeniowym (wyposażenie dodatkowe) 1. Sprawdzić ciśnienie wstępne w naczyniu wzbiorczym. 2. Zamknąć zawór odcinający gaz. 3. Napełnić instalację grzewczą przez zawór napełniająco-spustowy A na powrocie z instalacji (zależnie od zestawu przyłączeniowego z boku lub nad kotłem grzewczym). Minimalne ciśnienie w instalacji > 1,0 bar (0,1 MPa). 36

37 Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych (ciąg dalszy) Wskazówka Jeśli regulator nie był włączony przed rozpoczęciem napełniania, siłownik zaworu przełącznego znajduje się w pozycji środkowej i następuje całkowite napełnienie instalacji. 4. Jeśli przed napełnieniem regulator był już włączony: Włączyć regulator i aktywować program napełniania (patrz kolejne czynności). Wskazówka Przebieg i działanie programu napełniania, patrz strona 154. Włączanie funkcji napełniania: Menu serwisowe 1. Nacisnąć OK i przytrzymać równocześnie å przez ok. 4 s. 2. Funkcje serwisowe 3. Napełnianie Funkcja napełniania jest aktywna. 4. Zakończenie funkcji napełniania: Nacisnąć przycisk OK lub ä. 5. Zamknąć zawór napełniająco-spustowy A. Wskazówka Dźwignia zaworu B musi być skierowana w lewo. Serwis 37

38 Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych (ciąg dalszy) Zmiana języka (jeżeli jest to konieczne) Podczas pierwszego uruchomienia wszystkie teksty wyświetlane są w języku niemieckim (stan fabryczny). Menu rozszerzone: 1. å 2. Ustawienia 3. Język 4. Za pomocą / wybrać żądany język. Sprache Deutsch Bulgarski Cesky Dansk Wählen mit êç DE BG ê CZ ê DK ê ( Ustawianie godziny i daty (jeśli jest to konieczne) W trakcie pierwszego uruchomienia lub po dłuższym okresie przestoju należy ponownie ustawić datę i godzinę. Menu rozszerzone: 1. å 2. Ustawienia 3. Godzina/data 4. Ustawić aktualną godzinę i datę. Wskazówka Jeżeli godzina i data są ustawione, regulator samoczynnie sprawdza działanie czujnika temperatury spalin. Na wyświetlaczu pojawia się: Kontrola czuj. temp. spalin i Aktywny. Więcej informacji dotyczących kontroli czujnika temperatury spalin, patrz strona 137. Logowanie wyposażenia bezprzewodowego (jeśli jest na wyposażeniu) Logowanie podzespołów radiowych Wskazówka Status sygnału radiowego musi być ustawiony na opcję Aktywowany (stan fabryczny). Jeżeli status sygnału radiowego jest ustawiony na opcję Dezaktywowany, nie wyświetla się kolejne menu Sygnału radiowego. 1. Położyć wszystkie podzespoły w pobliżu kotła grzewczego. Ustawić wzmacniacz bezprzewodowy (jeżeli jest) w odległości min. 1 m od regulatora i podłączyć napięcie. 2. Nacisnąć OK i przytrzymać równocześnie å przez ok. 4 s. 3. Funkcje serwisowe 4. Zdalny 5. Dodaj odbiornik radiowy 38

39 Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych (ciąg dalszy) 6. Tylko przy logowaniu pierwszego podzespołu: Dodać ze wzmacniaczem : Bez wzmacniacza bezprzewodowego: NIE Ze wzmacniaczem bezprzewodowym: TAK Wskazówka Jeżeli w późniejszym czasie niezbędny będzie wzmacniacz bezprzewodowy, wylogować wszystkie podzespoły i zalogować ponownie poprzez wzmacniacz (patrz strona 41). 7. Wyświetla się Klucz radiowy. Podczas logowania do odpowiedniego podzespołu radiowego należy podać 3 cyfry (nie w przypadku czujnika temperatury zewnętrznej RF). W ciągu 15 min zalogować podzespoły jako odbiorniki radiowe (patrz następny rozdział). Jeśli nie zostanie nawiązane połączenie z odbiornikiem, zastosować wzmacniacz bezprzewodowy lub wybrać inne miejsce montażu. Logowanie czujnika temperatury zewnętrznej RF 1. Otworzyć obudowę czujnika temperatury zewnętrznej. A B 2. Krótko nacisnąć przycisk A na czujniku temperatury zewnętrznej. W czasie nawiązywania połączenia dioda LED B na czujniku temperatury zewnętrznej miga krótko na czerwono. Gdy połączenie jest nawiązane, na wyświetlaczu regulatora pojawia się Nowy odb.: OK. Jeżeli nie dojdzie do nawiązania połączenia, na wyświetlaczu pojawia się Brak odbiornika. Serwis 39

40 Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych (ciąg dalszy) Logowanie Vitotrol 200 RF 1. Włożyć baterie (LR 6/AA, w zakresie dostawy) do modułu zdalnego sterowania. Wtedy asystent konfiguracji zostaje uruchomiony automatycznie. Na wyświetlaczu modułu zdalnego sterowania pojawia się CI i miga Lrn. 2. Nacisnąć na zdalnym sterowaniu przycisk OK. Moduł zdalnego sterowania wysyła sygnał w celu zalogowania do regulatora. Logowanie pomyślne: Na wyświetlaczu modułu zdalnego sterowania pojawia się C2 i 000 (pierwsza cyfra miga). Logowanie zakończone niepowodzeniem: Na wyświetlaczu pojawia się i. Powtórzyć logowanie. 3. W przypadku pomyślnego zalogowania wprowadzić na module zdalnego sterowania 3-cyfrowy kod radiowy. Kod radiowy wyświetla się na regulatorze. Za pomocą przycisków +/- wprowadzić pierwszą cyfrę i potwierdzić, naciskając OK. Przyciskiem wybrać kolejną pozycję i za pomocą +/- wprowadzić następną cyfrę. Każdą wprowadzoną cyfrę potwierdzić, naciskając OK. 4. Po wprowadzeniu całego kodu radiowego w module zdalnego sterowania pojawia się C3 i H 1. Na regulatorze wyświetla się Nowy odb.: OK. Następnie przyporządkować w module zdalnego sterowania żądany obieg grzewczy. Logowanie Vitotrol 300 RF 1. Zapewnić zasilanie Vitotrol 300 RF (za pomocą akumulatorów lub stacji dokującej). Asystent uruchamiania aktywuje się automatycznie. 2. Wybór języka Dansk Deutsch English DK DE GB OK Ustawić język. Wskazówka Przy pierwszym uruchomieniu Wybór języka wyświetla się po niemiecku. 40

41 Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych (ciąg dalszy) 3. Pojawia się Uaktywnienie połączenia RF. 4. Nacisnąć na zdalnym sterowaniu przycisk OK. 5. Wprowadzenie klucza radiowego Podaj klucz radiowy i potwierdź, naciskając OK OK Wprowadzić 3-znakowy kod radiowy: Kod radiowy wyświetla się na regulatorze. Wskazówka Jeżeli logowanie nie powiodło się: Usterka 6. Wybór obiegu grzewczego Obieg grzewczy 1 Obieg grzewczy 2 Obieg grzewczy 3 ç ç OK Wybrać obiegi grzewcze, które mają być obsługiwane przez Vitotrol 300 RF i potwierdzić, naciskając OK. Pasek postępu inicjalizacji wypełnia się (proces może potrwać ok. 5 min). Po pomyślnej inicjalizacji wyświetla się menu podstawowe. Wskazówka Radiotransmisja może trochę potrwać, dlatego symbole mogą się wyświetlać z opóźnieniem. W takim przypadku ponownie aktywować połączenie RF. Po pomyślnym zalogowaniu na regulatorze wyświetla się Nowy odb.: OK. Wskazówka W punkcie menu Lista odbiorników radiowych wyświetlane są wszystkie zalogowane odbiorniki radiowe. Wylogowanie podzespołów radiowych Jeśli ma zostać wymieniony uszkodzony podzespół lub połączenie radiowe jest niestabilne, wylogować z regulatora wszystkie podzespoły (również wzmacniacz bezprzewodowy, jeśli jest) i następnie zalogować z powrotem wszystkie podzespoły. Serwis 41

42 Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych (ciąg dalszy) Wylogowanie podzespołów: 1. Wywołać menu serwisowe: Nacisnąć OK i przytrzymać równocześnie å przez ok. 4 s. 2. Funkcje serwisowe 3. Zdalny 4. Usuń odbiornik radiowy 2. W ciągu 5 min ustawić przełącznik DIP 2 z tyłu wzmacniacza bezprzewodowego na Reset. Gdy czerwona dioda LED z przodu zacznie migać (przez ok.20 s), wzmacniacz został wylogowany z bazy radiowej. 3. Następnie przełączyć przełącznik DIP 2 z powrotem w położenie Run. 5. Tak Wszystkie odbiorniki radiowe zostają wylogowane. Wylogowanie wzmacniacza bezprzewodowego (jeśli jest): 1. Wyłączyć i ponownie włączyć wzmacniacz bezprzewodowy (wyciągnąć wtyczkę sieciową). Przełącznik DIP z tyłu wzmacniacza bezprzewodowego Run on Reset Power not used on Level 1 Radio DIP2 DIP1 Odpowietrzanie kotła grzewczego! Uwaga Aby uniknąć uszkodzenia urządzenia, nie odpowietrzać kotła grzewczego przez zawór bezpieczeństwa po stronie wody grzewczej. 42

43 Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych (ciąg dalszy) Odpowietrzanie instalacji grzewczej 1. Zamknąć zawory odcinające po stronie wody grzewczej. 2. Zdjąć osłonę A. 3. Założyć przewód odpływowy na zawór odpowietrzający B i połączyć z przyłączem ściekowym. Przewód odpływowy jest fabrycznie zamocowany na naczyniu zbiorczym. 4. Otworzyć zawór odpowietrzający B i zawór do napełniania w powrocie z instalacji grzewczej. Przepłukiwać wodą pod ciśnieniem z sieci (odpowietrzać) tak długo, aż zanikną odgłosy uchodzącego powietrza. 5. Zamknąć zawór odpowietrzający B i zawór napełniający na powrocie instalacji, otworzyć zawory odcinające po stronie wody grzewczej. 6. Odłączyć przewód odpływowy od zaworu odpowietrzającego B i przechowywać go na zewnątrz komory powietrznej. 1. Zamknąć zawór odcinający gaz i włączyć regulator. 2. Włączyć program odpowietrzania (patrz kolejne czynności). Wskazówka Przebieg i działanie programu odpowietrzania, patrz strona Sprawdzić ciśnienie w instalacji. Włączanie funkcji odpowietrzania Menu serwisowe 1. Nacisnąć OK i przytrzymać równocześnie å przez ok. 4 s. 2. Funkcje serwisowe 3. Odpowietrzanie Funkcja odpowietrzania jest aktywna. Serwis 43

44 Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych (ciąg dalszy) 4. Zakończenie odpowietrzania: Nacisnąć przycisk OK lub ä. 5. Zakończyć funkcje serwisowe. Napełnianie syfonu wodą 1. Przechylić regulator do przodu. 2. Zdjąć klamrę mocującą A. 3. Pociągnąć rurę wlotową B do góry. 4. Wyjąć w dół dolną część syfonu C. 5. Napełnić syfon wodą i ponownie zamocować. 6. Sprawdzić prawidłowe osadzenie przyłączy węża kondensatu przy syfonie i wymienniku ciepła. Oznaczanie obiegów grzewczych W stanie fabrycznym obiegi grzewcze są oznaczone jako Obieg grzewczy 1, Obieg grzewczy 2 i Obieg grzewczy 3 (jeśli są dostępne). Dla lepszej orientacji obiegi grzewcze mogą zostać oznaczone przez użytkownika w sposób charakterystyczny dla danej instalacji. 44 Wprowadzanie nazw obiegów grzewczych: Instrukcja obsługi

45 Kontrola rodzaju gazu Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych (ciąg dalszy) Kocioł grzewczy jest wyposażony w elektroniczny regulator spalania, który ustawia palnik na optymalne spalanie w zależności od jakości gazu. Z tego względu podczas eksploatacji z użyciem gazu ziemnego nie są konieczne zmiany ustawień w zakresie indeksu Wobbego. Kocioł może być eksploatowany w zakresie indeksu Wobbego od 9,5 do 15,2 kwh/m 3 (34,2 do 54,7 MJ/m 3 ). W przypadku eksploatacji na gaz płynny należy przestawić palnik (patrz Zmiana rodzaju gazu na stronie 45). 1. Informacji o rodzaju gazu i indeksie Wobbe'go zasięgnąć w zakładzie gazowniczym lub u dostawcy gazu płynnego. 2. W przypadku eksploatacji z gazem płynnym zmienić ustawienie palnika (patrz strona 45). 3. Zanotować rodzaj gazu w protokole na stronie 184. Zmiana rodzaju gazu (tylko w przypadku eksploatacji na gaz płynny) 1. Ustawić śrubę regulacyjną A na uniwersalnym regulatorze gazu na Włączyć wyłącznik zasilania 8. Serwis 45

46 Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych (ciąg dalszy) Działanie i możliwe usterki 3. Ustawianie rodzaju gazu w adresie kodowym 82 : Wywoływanie kodowania 2 Ogólne (regulator pogodowy) albo Wyświetlić pozycję Grupa 1 (regulator stałotemperaturowy). Wybrać adres kodowy 11 i ustawić wartość 9. Potwierdzić naciskając OK. Na wyświetlaczu pojawia się wartość 11:0. Wybrać adres kodowy 82 i ustawić wartość 1 (eksploatacja z gazem płynnym). Potwierdzić naciskając OK. Wybrać adres kodowy 11 i ustawić wartość 9. Potwierdzić naciskając OK. Na wyświetlaczu pojawia się wartość 11:0. Zakończyć funkcje serwisowe. 4. Otworzyć zawór odcinający gaz. 5. Przykleić naklejkę G31 (załączoną do dokumentacji technicznej) obok tabliczki znamionowej na osłonie. Regulator zgłasza zapotrzebowanie na ciepło Komunikat na wyświetlaczu Czynność nie Podwyższyć wartość wymaganą, zapewnić odbiór ciepła 46

47 Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych (ciąg dalszy) tak Dmuchawa włącza się nie Po ok. 51 s usterka F9 Sprawdzić dmuchawę, a także jej przewody łączące, zasilanie prądowe i układ sterowania tak Zapłon nie Usterka EE Sprawdzić podzespół zapłonowy (zasterowanie 230 V między wtykami X2.1 i X2.2 ). Sprawdzić zasilanie gazem. tak Uniwersalny regulator gazu otwiera przepływ nie Usterka EE Sprawdzić uniwersalny regulator gazu (sterowanie 230 V), sprawdzić ciśnienie na przyłączu gazu tak Prąd jonizacji narasta Symbol A nie Usterka EE Sprawdzić elektrodę jonizacyjną oraz skontrolować, czy w przewodzie gazowym nie znajduje się powietrze. Serwis 47

48 Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych (ciąg dalszy) tak Palnik pracuje nie Wyłącza się, mimo że temperatura wody w kotle jest niższa od wymaganej i natychmiast ponownie się włącza Sprawdzić szczelność instalacji spalinowej (recyrkulacja spalin), sprawdzić ciśnienie przepływu gazu tak Samodzielna kalibracja regulatora spalania nie Usterka E3 Zapewnić dostateczny odbiór ciepła. Włączyć przycisk odblokowania R. Usterka Eb Sprawdzić odstęp elektrody jonizacyjnej od promiennika. Sprawdzić przyporządkowanie rodzaju gazu (adres kodowy 82, ustawienie uniwersalnego regulatora gazu). Sprawdzić system spalin, w razie potrzeby usunąć przyczynę recyrkulacji spalin. Włączyć przycisk odblokowania R. Więcej informacji dotyczących usterek, patrz strona

49 Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych (ciąg dalszy) Pomiar ciśnienia statycznego i ciśnienia na przyłączu Niebezpieczeństwo Emisja CO w wyniku nieprawidłowego ustawienia palnika może stanowić poważne zagrożenie dla zdrowia. Przed rozpoczęciem i po zakończeniu prac przy urządzeniach gazowych wykonać pomiar CO. Eksploatacja z gazem płynnym Przed pierwszym uruchomieniem/ wymianą zbiornik gazu płynnego należy dwa razy przepłukać. Zbiornik oraz przewód przyłączeniowy gazu należy po przepłukaniu dokładnie odpowietrzyć. 3. Otworzyć zawór odcinający gaz. 4. Zmierzyć ciśnienie statyczne i wpisać wartość pomiarową do protokołu na stronie 184. Wartość wymagana: maks. 57,5 mbar (5,75 kpa). 5. Uruchomić kocioł grzewczy. Wskazówka Przy pierwszym uruchomieniu urządzenie może zgłaszać usterkę, ponieważ w rurze gazowej znajduje się powietrze. Po upływie ok. 5 s włączyć przycisk odblokowania R (patrz instrukcja obsługi), aby odblokować palnik. 6. Zmierzyć ciśnienie na przyłączu (ciśnienie przepływu). Wartość wymagana: Gaz ziemny: 20 mbar (2 kpa) Gaz płynny: 50 mbar (5 kpa) Wskazówka Do pomiaru ciśnienia na przyłączu zastosować odpowiednie urządzenia pomiarowe o min. czułości 0,1 mbar (0,01 kpa). Serwis 1. Zamknąć zawór odcinający gaz. 2. Poluzować, lecz nie wykręcać, śrubę A i w króćcu pomiarowym PE uniwersalnego regulatora gazu. Podłączyć manometr. 7. Zanotować wartość pomiarową w protokole na stronie 184. Wykonać czynności opisane w poniższej tabeli. 8. Wyłączyć kocioł grzewczy, zamknąć zawór odcinający gaz, zdjąć manometr, zamknąć śrubę w króćcu pomiarowym A. 49

50 Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych (ciąg dalszy) 9. Otworzyć zawór odcinający gaz i uruchomić urządzenie. Niebezpieczeństwo Ulatnianie się gazu przez króciec pomiarowy grozi wybuchem. Sprawdzić szczelność króćca pomiarowego A. Ciśnienie na przyłączu (ciśnienie przepływu) Gaz ziemny Gaz płynny poniżej 17,4 mbar poniżej 42,5 mbar (1,74 kpa) (4,25 kpa) od 17,4 do 25 mbar od 42,5 do 57,5 (od 1,74 do 2,5 kpa) mbar powyżej 25 mbar (2,5 kpa) (od 4,25 do 5,75 kpa) powyżej 57,5 mbar (5,75 kpa) Ustawianie maks. mocy grzewczej Działania zaradcze Nie uruchamiać; zawiadomić zakład gazowniczy lub dostawcę gazu płynnego. Uruchomić kocioł grzewczy. Przed instalacją podłączyć osobny regulator ciśnienia gazu i ustawić ciśnienie wstępne na 20 mbar (2,0 kpa) dla gazu ziemnego i 50 mbar (5,0 kpa) dla gazu płynnego. Powiadomić zakład gazowniczy lub dostawcę gazu płynnego. W trybie grzewczym istnieje możliwość ograniczenia maks. mocy grzewczej. Ograniczenie ustawia się poprzez zakres modulacji. Maks. możliwa do ustawienia moc grzewcza jest ograniczona od góry wtykiem kodującym kotła. Wskazówka Zanim będzie możliwość ustawienia maks. mocy grzewczej, sprawdzany jest przepływ objętościowy. Zapewnić dostateczny odbiór ciepła. 3. Maksymalna moc grzewcza 4. Zmienić? Wybrać Tak. Jeśli aktualny strumień objętościowy jest za mały, pojawia się komunikat Kontrola strumienia objętościowego. W takim przypadku zwiększyć pobór ciepła. Jeśli w ciągu 5 minut nie zostanie osiągnięty wystarczający przepływ objętościowy, następuje przejście do menu początkowego. 1. Nacisnąć OK i przytrzymać równocześnie å przez ok. 4 s. 2. Funkcje serwisowe 50

51 Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych (ciąg dalszy) 5. W przypadku wystarczającego przepływu objętościowego na wyświetlaczu pojawia się wartość (np. 85 ). W stanie fabrycznym wartość ta odpowiada 100% znamionowej mocy cieplnej. 6. Ustawić żądaną wartość. 7. Zakończyć funkcje serwisowe. Kontrola szczelności systemu spaliny/powietrze dolotowe (pomiar szczeliny pierścieniowej) A Otwór powietrza do spalania (powietrze dolotowe) Dla systemów spaliny-powietrze dolotowe sprawdzanych razem z wytwornicą ciepła nie ma wymogu przeprowadzania kontroli szczelności (test na nadciśnienie) przez rejonowego mistrza kominiarskiego podczas rozruchu. W takim przypadku zaleca się, aby firma instalatorska przeprowadziła podczas uruchamiania instalacji uproszczoną kontrolę szczelności. W tym celu wystarczy zmierzyć stężenie CO 2 lub O 2 w powietrzu do spalania w szczelinie pierścieniowej przewodu spaliny/powietrze dolotowe. Przewód spalin uważa się za wystarczająco szczelny, gdy stężenie CO 2 nie przekracza 0,2% lub gdy stężenie O 2 przekracza 20,6%. W przypadku stwierdzenia wyższych wartości CO 2 lub niższych wartości O 2 niezbędna jest ciśnieniowa kontrola szczelności przewodu spalin przy nadciśnieniu statycznym wyn. 200 Pa. Serwis 51

52 Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych (ciąg dalszy) Demontaż palnika i kontrola uszczelki palnika H G 4x C D E B F A 1. Wyłączyć wyłącznik zasilania na regulatorze oraz zasilanie elektryczne. 2. Zamknąć i zabezpieczyć zawór odcinający gaz. 3. Zdjąć przewody elektryczne z silnika wentylatora A, uniwersalnego regulatora gazu B, elektrody jonizacyjnej C, modułu zapłonowego D i uziemienia E. 52
