VIESMANN. Instrukcja montażu i serwisu VITOTROL 300-B. dla wykwalifikowanego personelu. Vitotrol 300-B

Transkrypt

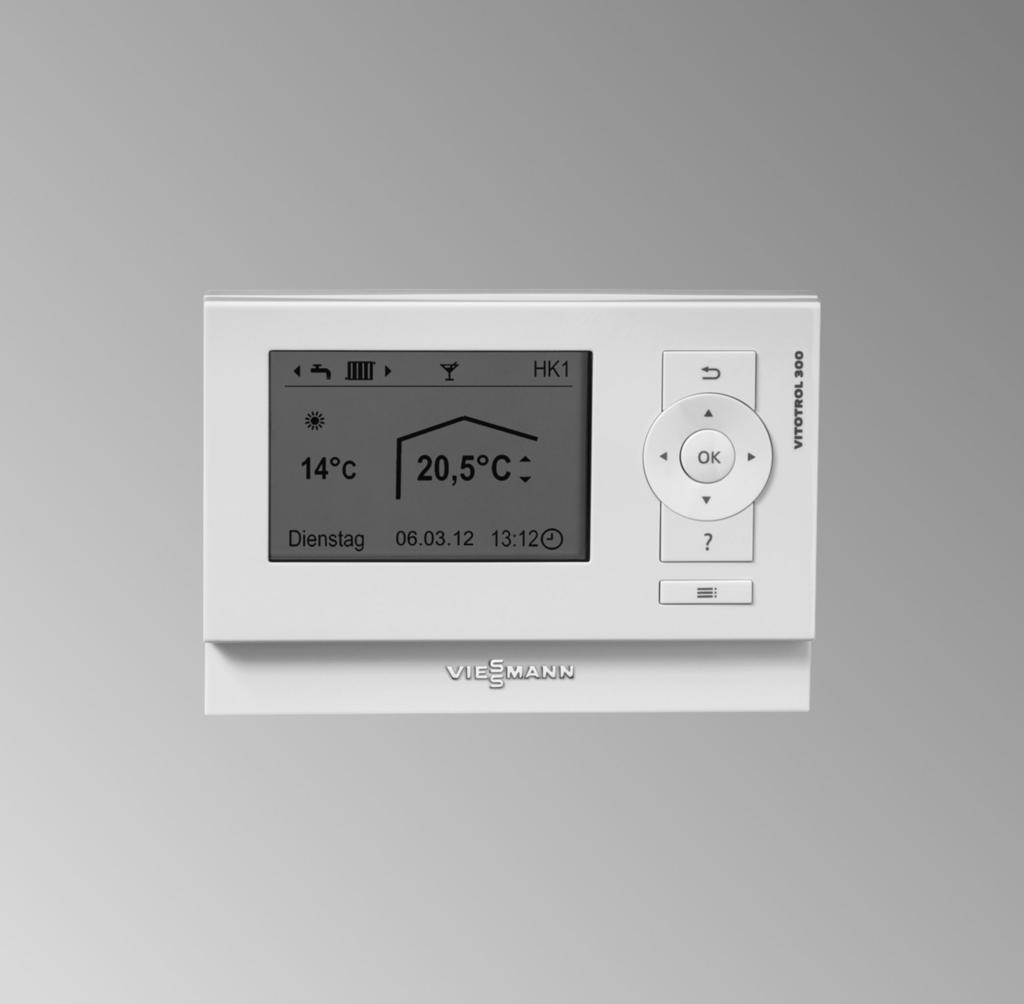

1 Instrukcja montażu i serwisu dla wykwalifikowanego personelu VIESMANN Vitotrol 300-B Moduł zdalnego sterowania do regulatora pompy ciepła Vitotronic 200, typ WO1C Wskazówki dotyczące ważności, patrz ostatnia strona VITOTROL 300-B 6/2016 Proszę zachować!

2 Wskazówki bezpieczeństwa Wskazówki dotyczące bezpieczeństwa Prosimy o dokładne przestrzeganie wskazówek bezpieczeństwa w celu wykluczenia ryzyka utraty zdrowia oraz powstania szkód materialnych. Objaśnienia do wskazówek bezpieczeństwa! Niebezpieczeństwo Ten znak ostrzega przed niebezpieczeństwem zranienia. Uwaga Ten znak ostrzega przed stratami materialnymi i zanieczyszczeniem środowiska. Wskazówka Tekst oznaczony słowem Wskazówka zawiera dodatkowe informacje. Grupa docelowa Niniejsza instrukcja skierowana jest wyłącznie do wykwalifikowanego personelu. Prace przy obiegu czynnika chłodniczego mogą wykonywać tylko uprawnieni do tego specjaliści. Prace przy podzespołach elektrycznych mogą wykonywać wyłącznie wykwalifikowani elektrycy. Pierwsze uruchomienie powinien przeprowadzić wykonawca instalacji lub wyznaczona przez niego osoba posiadająca odpowiednie uprawnienia. Obowiązujące przepisy! Uwaga Wyładowania elektrostatyczne mogą doprowadzić do uszkodzenia podzespołów elektronicznych. Przed wykonaniem prac, należy dotknąć uziemionych obiektów, np. rur grzewczych lub wodociągowych, w celu odprowadzenia ładunków statycznych. Prace naprawcze! Uwaga Naprawa podzespołów spełniających funkcje zabezpieczające zagraża bezpiecznej eksploatacji instalacji. Uszkodzone podzespoły należy wymieniać na oryginalne części firmy Viessmann. Elementy dodatkowe, części zamienne i szybkozużywalne! Uwaga Części zamienne i szybko zużywające się, które nie zostały sprawdzone wraz z instalacją, mogą zakłócić jej prawidłowe funkcjonowanie. Montaż niedopuszczonych elementów oraz dokonywanie zmian konstrukcyjnych bez zezwolenia mogą obniżyć bezpieczeństwo pracy instalacji i spowodować ograniczenie praw gwarancyjnych. Stosować wyłącznie oryginalne części zamienne firmy Viessmann lub części przez tę firmę dopuszczone. krajowe przepisy dotyczące instalacji ustawowe przepisy bezpieczeństwa i higieny pracy ustawowe przepisy o ochronie środowiska przepisy zrzeszeń zawodowo-ubezpieczeniowych stosowne przepisy bezpieczeństwa norm DIN, EN, DVGW i VDE a ÖNORM, EN i ÖVE, c SEV, SUVA, SVTI, SWKI i SVGW. Prace przy instalacji Wyłączyć instalację i sprawdzić brak napięcia w obwodach (np. za pomocą oddzielnego bezpiecznika lub wyłącznika głównego). Wskazówka Oprócz obwodu prądowego regulatora może istnieć kilka obwodów obciążeniowych. Niebezpieczeństwo Dotknięcie części przewodzących prąd może prowadzić do ciężkich obrażeń. Niektóre podzespoły na płytkach instalacyjnych przewodzą prąd nawet po wyłączeniu napięcia zasilania. Przed usunięciem osłon z urządzeń odczekać min. 4 minuty, aż napięcie spadnie. Zabezpieczyć instalację przed ponownym włączeniem. 2

3 Spis treści Spis treści 1. Informacja Symbole... 4 Zastosowanie zgodne z przeznaczeniem... 4 Informacja o wyrobie Informacje ogólne Miejsce montażu... 6 Eksploatacja pogodowa... 6 Eksploatacja sterowana temperaturą pomieszczenia Prace montażowe Montaż Vitotrol 300-B... 7 Podłączanie Vitotrol 300-B... 7 Podłączanie kilku modułów zdalnego sterowania... 8 Montaż i demontaż modułu obsługowego Uruchomienie Konfiguracja Vitotrol 300-B Wskaźniki komunikatów Wykazy części Zamawianie części Vitotrol 300-B Dane techniczne Poświadczenia Deklaracja zgodności Wykaz haseł

4 Informacja Symbole Informacja Symbol 1. Znaczenie Odsyłacz do innego dokumentu zawierającego dalsze informacje Czynność robocza na rysunkach: Numeracja odpowiada kolejności wykonywanych prac. Ostrzeżenie przed szkodami rzeczowymi i zagrożeniem dla środowiska Obszar będący pod napięciem Zwrócić szczególną uwagę. Podzespół musi zostać zablokowany (słychać zatrzaśnięcie). albo Sygnał dźwiękowy Zamontować nowy podzespół. albo W połączeniu z narzędziem: wyczyścić powierzchnię. Fachowo zutylizować podzespół. Oddać podzespół do utylizacji w punkcie odbioru. Nie wyrzucać podzespołu razem z odpadami z gospodarstwa domowego. Zastosowanie zgodne z przeznaczeniem Urządzenie należy zgodnie z przeznaczeniem zainstalować i użytkować w połączeniu z elektronicznymi regulatorami i sterownikami obsługiwanych wytwornic ciepła i prądu firmy Viessmann. Należy przy tym uwzględnić odpowiednie instrukcje montażu, serwisu i obsługi. Podczas podłączania do zasilania oraz przyłączania innych urządzeń należy w szczególności przestrzegać wartości natężenia prądu oraz napięcia. Urządzenie przeznaczone jest wyłącznie do użytkowania w budynkach mieszkalnych i użytkowych. Niewłaściwe użycie urządzenia lub niefachowa obsługa (np. otwarcie urządzenia przez użytkownika instalacji) jest zabronione i skutkuje wyłączeniem odpowiedzialności. Niewłaściwe użycie obejmuje także zmianę zgodnej z przeznaczeniem funkcji podzespołów systemu grzewczego. Wskazówka Urządzenie przewidziane jest wyłącznie do użytku domowego lub podobnego, co oznacza, że nawet nieprzeszkolone osoby mogą je bezpiecznie obsługiwać. 4

5 Informacja o wyrobie Informacja Jedno urządzenie Vitotrol 300-B może obsługiwać maksymalnie 3 obiegi grzewcze oraz jeden oddzielny obieg chłodzący. Jeśli w instalacji jest zamontowany system wentylacji mieszkań, Vitotrol 300-B steruje także centralnym urządzeniem wentylacyjnym. Informacja 5

6 Informacje ogólne Miejsce montażu W pomieszczeniu tym nie może znaleźć się kolejne urządzenie regulacyjne. Jeżeli grzejniki wyposażone są w zawory termostatyczne, powinny być one stale całkowicie otwarte. Wskazówka Jeżeli Vitotrol 300-B nie może zostać umieszczony w odpowiednim miejscu, należy podłączyć oddzielny czujnik temperatury pomieszczenia, nr zam Eksploatacja pogodowa Montaż w dowolnym pomieszczeniu Eksploatacja sterowana temperaturą pomieszczenia Montaż W pomieszczeniu głównym na ścianie wewnętrznej, ok. 1,5 m nad podłogą Z dala od okien i drzwi Nie nad grzejnikami Z wyłączeniem regałów, wnęk itp. Z dala od źródeł ciepła (bezpośrednie promieniowanie słoneczne, kominek, odbiornik telewizyjny itp.) 6

7 Montaż Vitotrol 300-B Prace montażowe! Uwaga Wyładowania elektrostatyczne mogą doprowadzić do uszkodzenia podzespołów elektronicznych. Przed wykonaniem prac należy dotknąć uziemionych obiektów, np. rur grzewczych lub wodociągowych, w celu odprowadzenia ładunków statycznych. Rys. 1 Podłączanie Vitotrol 300-B 2-żyłowy przewód o przekroju min. 0,75 mm, żyły zamienne Długość przewodu maks. 50 m Wskazówka Przewód urządzenia Vitotrol 300-B nie powinien być ułożony bezpośrednio razem z przewodami 230/400 V. A C 13c Montaż 145 B Rys. 2 A Vitotrol 300-B B Wtyk 2-biegunowyaVG (regulator lub rozdzielacz magistrali KM) C Oddzielny czujnik temperatury pomieszczenia NTC 10 kω, (wyposażenie dodatkowe) 7

8 Prace montażowe Podłączanie kilku modułów zdalnego sterowania Do regulatora Vitotronic można podłączyć do 3 modułów Vitotrol 300-B. Vitotrol 200 i Vitotrol 300-B mogą być podłączone razem do regulatora Vitotronic. Wariant 1 Wariant m 15 m Montaż B B 15 m 15 m B 15 m B 15 m B B A C A C A Do regulatora (przyłącze patrz rysunek na stronie 7) B Vitotrol 300-B C Rozdzielacz magistrali KM lub gniazdo przyłączeniowe zapewniane przez inwestora Wskazówka Suma wszystkich długości przewodów magistrali KM maks. 50 m Montaż i demontaż modułu obsługowego Niebezpieczeństwo Dotknięcie podzespołów przewodzących prąd może prowadzić do odniesienia groźnych obrażeń spowodowanych prądem elektrycznym. Przed wymianą modułu obsługowego odłączyć moduł zdalnego sterowania od napięcia. Montaż modułu zdalnego sterowania Demontaż modułu zdalnego sterowania

9 Konfiguracja Vitotrol 300-B Uruchomienie Z maks. 3 obiegów grzewczych jeden można skonfigurować jako obieg grzewczy/chłodzący. Jeżeli jako obieg grzewczy/chłodzący zostanie skonfigurowany jeden obieg grzewczy, nie można podłączyć oddzielnego obiegu chłodzącego. 01. Włączyć napięcie zasilania na regulatorze Vitotronic. Do modułu Vitotrol przekazywany jest stan roboczy instalacji grzewczej. Na wyświetlaczu pojawia się pasek postępu. 10. Ustawienia na regulatorze Vitotronic: Sprawdzić i ustawić odpowiednie parametry (2003, 3003, 4003, 7116). Jeśli przyporządkowanie obiegu grzewczego zostanie w późniejszym czasie cofnięte, zresetować wymienione wyżej parametry. Instrukcja montażu i serwisu pompy ciepła lub instrukcja serwisu regulatora Vitotronic 200, typ WO1C 02. Za pomocą / wybrać dany język. 03. OK w celu potwierdzenia. 04. Za pomocą wybrać obiegi grzewcze/chłodzące lub oddzielny obieg chłodzący i oddzielny czujnik temperatury pomieszczenia (jeśli jest zainstalowany), przeznaczone do obsługi. 05. Za pomocą / wybrać Zapisz, naciskając OK. 06. OK w celu potwierdzenia. Uruchomienie 07. Za pomocą / wybrać Tak. 08. OK w celu potwierdzenia. Stan roboczy obiegów grzewczych/chłodzący i oddzielnego obiegu chłodzącego zostaje przekazany. Na wyświetlaczu pojawia się pasek postępu. Ten proces może potrwać kilka minut. Wskazówka Podczas wyświetlania paska postępu można wyświetlić konfigurację i oznaczenie modułu obsługowego, naciskając. Jeśli np. podczas wymiany modułu Vitotrol 300-B podłączony został moduł Vitotrol 300-A, pasek postępu nadal działa w przypadku modułu Vitotrol 300-A. Zniknięcie paska oznacza zakończenie konfiguracji. W innym wypadku sprawdzić przyporządkowanie obiegu grzewczego. 09. Aby ponownie wywołać konfigurację, nacisnąć i równocześnie i przytrzymać wciśnięte przez ok. 4 s. 9

10 Wskaźniki komunikatów Wskaźniki komunikatów W przypadku wszystkich komunikatów na wyświetlaczu miga odpowiedni symbol. OK, aby wyświetlić tekst komunikatu wraz z kodem komunikatu. Znaczenie komunikatów Wskazanie Znaczenie Usterka Instalacja nie jest eksploatowana normalnie, błąd należy usunąć w miarę możliwości jak najszybciej. Przyłącze zbiorczego zgłaszania usterek zostaje aktywowane. Komunikat można przekazać za pośrednictwem urządzenia komunikacyjnego (np. Vitocom). Ostrzeżenie Urządzenie pracuje w ograniczonym zakresie, należy usunąć przyczynę pojawienia się ostrzeżenia. Wskazówka Urządzenie jest całkowicie sprawne, należy zastosować się do wskazówki. Wywoływanie komunikatu Wyświetlić przyczynę komunikatu, naciskając OK. Usterka Usterka 18 Diagnostyka Rys. 3 Potwierdź, naciskając OK Niektóre komunikaty wyświetlane są w formie tekstowej. Znaczenie kodu komunikatu Instrukcja serwisu Vitotronic 200, typ WO1C Potwierdzanie komunikatu Stosować się do wskazówek na wyświetlaczu. Wskazówka Komunikat zostanie przeniesiony do menu. Jeżeli potwierdzona usterka nie zostanie usunięta, zgłoszenie usterki pojawi się ponownie następnego dnia i urządzenie do zgłaszania usterek ponownie się włączy. Menu Usterka Tryb Party Tryb ekonomiczny Ogrzew./chłodz. Dalej, naciskając Rys. 4 ã OK OG1 Wywoływanie potwierdzonego komunikatu Menu rozszerzone Usterka, Ostrzeżenie lub Wskazówka 10

11 Zamawianie części Wykazy części Do zamówienia części konieczne są następujące dane: Nr fabryczny (patrz tabliczka znamionowa A) Numer pozycji części (z listy części) Części zamienne 11

12 Wykazy części Vitotrol 300-B A Części zamienne Rys. 5 12

13 Wykazy części Vitotrol 300-B (ciąg dalszy) Poz. Część 0001 Moduł obsługowy 0002 Ścienny cokół montażowy 0003 Osłona ściennego cokołu montażowego 0004 Elementy mocujące oraz wtyczki 0005 Instrukcja montażu i serwisu 0006 Instrukcja obsługi Części zamienne 13

14 Dane techniczne Dane techniczne Zasilanie elektryczne mocy elektrycznej Klasa ochrony Przez magistralę KM 0,5 W Stopień ochrony IP 30 Dopuszczalna temperatura otoczenia Praca Magazynowanie i transport III 0 do +40 C 20 do +65 C Zakres ustawień wartości wymaganej temperatury w pomieszczeniu 10 do 30 C Załącznik 14
