1 PROJEKT BUDOWLANO WYKONAWCZY Temat opracowania: Projekt wymiany instalacji elektrycznej i remont pomieszczeń w Domu Asystenta Wojskowej Akademii Technicznej im. Jarosława Dąbrowskiego. TOM II Instalacje teletechniczne Lokalizacja: Budynek nr 3 ul. Gen. Sylwestra Kaliskiego Warszawa, Dzielnica Bemowo Inwestor: AKADEMIA TECHNICZNA im. Jarosława Dąbrowskiego ul. Gen. Sylwestra Kaliskiego WARSZAWA 49, skr. poczt. 50 NIP: REGON: Jednostka projektowa: EMB s.c. Ewa Być, Maciej Być Wiązowna Osiedle Parkowe 13 B Projektował: Autor: Branża Nr Uprawnień Podpis: Janusz Warzecha elektryczna LOD/0249/POOE/04 Sprawdził: Autor: Branża Nr Uprawnień Podpis: Robert Wrona elektryczna LUB/0080/PWOE/12 STYCZEŃ

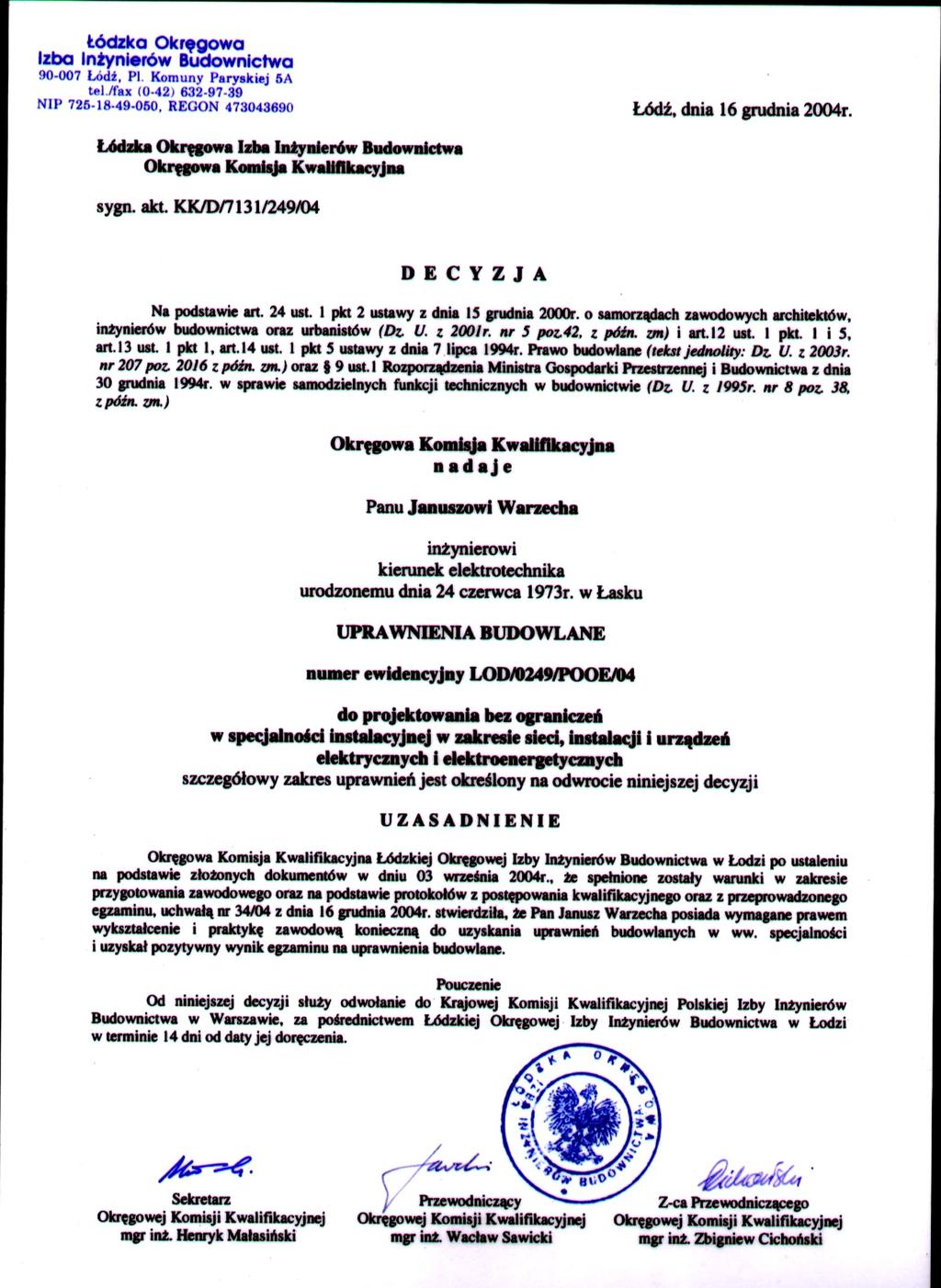

2 SPIS TREŚCI CZĘŚĆ FORMALNO-PRAWNA - UPRAWNIENIA PROJEKTANTA - UPRAWNIENIA SPRAWDZAJĄCEGO - ZAŚWIADCZENIE O PRZYNALEŻNOŚCI PROJEKTANTA DO IIB - ZAŚWIADCZENIE O PRZYNALEŻNOŚCI SPRAWFZAJĄCEGO DO IIB - OŚWIADCZENIE PROJEKTANTA - OŚWIADCZENIE SPRAWDZAJĄCEGO 1. INSTALACJE TELETECHNICZNE OPIS TECHNICZNY CZĘŚCI LOGICZNEJ Założenia wstępne STRUKTURA SYSTEMU OKABLOWANIA Okablowanie poziome Parametry kabla teleinformatycznego BEZPIECZEŃSTWO POŻAROWE OKABLOWANIA WYMAGANIA GWARANCYJNE POMIARY I ODBIÓR SIECI UWAGI KOŃCOWE DO CZĘŚCI LOGICZNEJ INSTALACJE TELEFONICZNE TRASY KABLOWE I PROWADZENIE PRZEWODÓW ALTERNATYWNE PROPOZYCJE 2

3 ZESTAWIENIE RYSUNKÓW -INSTALACJE TELETECHNICZNE RZUT PIWNIC E3-01 -INSTALACJE TELETECHNICZNE RZUT PARTERU E3-02 -INSTALACJE TELETECHNICZNE RZUT KONDYGNACJI POWTARZALNEJ E3-03 -INSTALACJE TELETECHNICZNE RZUT Xp. E3-04 -SCHEMAT UPROSZCZONY INSTALACJI TELEINFORMATYCZNEJ E3-05 -SCHEMAT UPROSZCZONY INSTALACJI TELEFONICZNEJ E3-06 -SZAFA DYSTRYBUCYJNA WYGLĄD ELEWACJI E3-07 -SZAFA TELEFONICZNA TT WYGLĄD ELEWACJI (II XIXp) E3-08 3

4 4

5 5

6 6

7 7

8 8

9 9

10 Oświadczenie Projektanta Stosownie do przepisu art. 20 ust.4 ustawy z dnia 7 lipca 1994r. Prawo Budowlane (Dz.U. nr207 z 2003r. poz.2016 wraz z późniejszymi zmianami) oświadczam, iż opracowany projekt części elektrycznej: PROJEKT WYMIANY INSTALACJI ELEKTRYCZNEJ I REMONT POMIESZCZEŃ W DOMU ASYSTENTA zlokalizowany: ul. Gen. Sylwestra Kaliskiego 2, Warszawa jest kompletny pod względem celu jakiemu ma służyć oraz został wykonany zgodnie z zawartą umową przeznaczeniem. i może być wykorzystywany zgodnie z jego Ponadto stwierdzam, iż opracowany projekt jest zgodny z obowiązującymi przepisami oraz postanowieniami Polskich Norm przedmiotowych w tym zakresie. Wszelkie odstępstwa od rozwiązań przyjętych w dokumentacji projektowej dokonane bez zgody zwalniają projektanta od odpowiedzialności prawnej za skutki wynikłe z dokonanej zmiany. Projektant:... 10

11 Oświadczenie Sprawdzającego Stosownie do przepisu art. 20 ust.4 ustawy z dnia 7 lipca 1994r. Prawo Budowlane (Dz.U. nr207 z 2003r. poz.2016 wraz z późniejszymi zmianami) oświadczam, iż opracowany projekt części elektrycznej: PROJEKT WYMIANY INSTALACJI ELEKTRYCZNEJ I REMONT POMIESZCZEŃ W DOMU ASYSTENTA zlokalizowany: ul. Gen. Sylwestra Kaliskiego 2, Warszawa jest kompletny pod względem celu jakiemu ma służyć oraz został wykonany zgodnie z zawartą umową przeznaczeniem. i może być wykorzystywany zgodnie z jego Ponadto stwierdzam, iż opracowany projekt jest zgodny z obowiązującymi przepisami oraz postanowieniami Polskich Norm przedmiotowych w tym zakresie. Wszelkie odstępstwa od rozwiązań przyjętych w dokumentacji projektowej dokonane bez zgody zwalniają Projektanta od odpowiedzialności prawnej za skutki wynikłe z dokonanej zmiany. Sprawdzający:... 11

12 1. INSTALACJE TELETECHNICZNE. Podstawą do wykonania projektu były uzgodnienia z Inwestorem. Podstawą do opracowania zagadnień związanych z okablowaniem strukturalnym są normy okablowania strukturalnego: ISO/IEC 11801:2002 wyd. II Information technology - Generic cabling for customer premises TIA/EIA 569A Commercial Building Standard for Telecommunications Pathways and Spaces PN-EN : 2004 Technika informatyczna. Systemy okablowania strukturalnego. Część 1: Wymagania ogólne i strefy biurowe PN-EN :2002 Technika informatyczna. Instalacja okablowania. Część 1: Specyfikacja i zapewnienie jakości PN-EN : 2002 Technika informatyczna. Instalacja okablowania. Część 2: Planowanie i wykonawstwo instalacji wewnątrz budynków; TIA/EIA 568-B.2-1 Part 2: Balanced Twisted Pair Cabling Components Addendum 1 - Transmission Performance Specifications for 4-pair 100 Category 6 Cabling. Polska Norma PN-EN 50137:1999 Systemy okablowania strukturalnego Polska Norma PN-EN 50137:1999/A1:2001 Systemy okablowania strukturalnego/zmiana A1 Polska Norma PN-EN 50310:2002 Stosowanie połączeń wyrównawczych i uziemiających w budynkach z zainstalowanym sprzętem komputerowym EIA/TIA 568B - zalecenia w zakresie okablowania budynków komercyjnych 1.1 OPIS TECHNICZNY CZĘŚCI LOGICZNEJ Założenia wstępne. W pokojach biurowych na parterze oraz X piętrze projektuje się instalacje okablowania strukturalnego zakończonego zestawami gniazd 2xRJ45 + 1xRJ12. Wszystkie elementy pasywne wchodzące w skład punktu dystrybucyjnego GPD jak i całe okablowane strukturalne planuje się zrealizować w oparciu o produkty kat.6. 12

13 Okablowanie poziome w budynku pomiędzy punktem dystrybucyjnym (szafką teleinformatyczną GPD), a gniazdami komputerowymi wykonane ma być w oparciu o skrętkę czteroparową SF/UTP 4x2x0,5 LSZH kategorii 6 w topologii gwiazdy. Zakończenia przebiegów poziomych w punkcie dystrybucyjnym mają być zrealizowane w oparciu o panele krosowe kat.6 z gniazdami RJ45, co zapewnia połączenia zgodne z kategorią kat.6 oraz swobodę i prostotę przy rekonfigurowaniu systemu okablowania strukturalnego. Punkty końcowe PEL zostały oparte na elementach modułowych systemu 45x45 Mosaic, np. prod.: LEGRAND w wykonaniu podtynkowym lub równoważne. Schemat uproszczony instalacji teleinformatycznej pokazano na rys. E3-13. Plany instalacji teletechnicznych pokazano na rys. E3-01 E3-08, natomiast wygląd elewacji szafy dystrybucyjnej na rys. E Struktura systemu okablowania. Zadaniem instalacji teleinformatycznej jest zapewnienie transmisji danych poprzez okablowanie Klasy E / Kategorii 6. Instalacja logiczna obejmuje 83 kpl gniazd 2xRJ45+1xRJ Okablowanie poziome. Do każdego punktu logicznego 2xRJ45 należy doprowadzić przewód typu skrętka typu UT/FTP 2x(4x2x0,5) kat. 6 połączony z panelem krosowym Szafy Dystrybucyjnej zachowując zasadę, że odległość od gniazda końcowego 2xRJ45 do panelu krosowego w szafie dystrybucyjnej nie może być dłuższa niż 90m, natomiast do punktu 1xRJ12 przewód YnTKsY 2x2x0,5 połączony z tablicą telefoniczną TT odpowiedniego piętra wygląd szafy telefonicznej (dla poszczególnych pięter I-X) pokazano na rys. E3-06. Punkt logiczny występuje w następującej konfiguracji: Gniazdo teleinformatyczne z możliwością montażu 2xRJ45/1xRJ12 do montażu w uchwycie 45x45 i pasmem przenoszenia do 250MHz. Widok punktu logicznego pokazano na rysunku poniżej. Rysunek 2. Konfiguracja punktu logicznego 2xRJ45, 1xRJ12 13

14 Dla modernizowanych pomieszczeń zgodnie z wymaganiami Inwestora projektuje się następujące rodzaje gniazd (PEL): zestaw gniazd 230V ogólne oraz dedykowane typu DATA (TOM I niniejszego opracowania INSTALACJE ELEKTRYCZNE )): - 1xRJ12-2xRJ45 UWAGI: Moduł jest elementem w zainstalowanym systemie narażonym na największe zagrożenie uszkodzenia powodujące nieprawidłowe funkcjonowanie systemu. W celu zapewnienia niezawodności i długoterminowej wysokiej jakości działania modułu podczas zarabiania zalecane jest zastosowanie narzędzia, które umożliwia jednoczesne zaciśnięcie wszystkich żył kabla. Jego konstrukcja pozwala na przyłożenie w krótkim czasie dużej i niezmiennej siły oraz rozplot rozszytego kabla na złączu 110 poniżej 6mm gwarantujące doskonałe powtarzalne parametry transmisyjne. Budowa narzędzia zabezpiecza również przed ewentualnym uszkodzeniem złącza IDC. Ze względu na status modernizowanych pomieszczeń laboratoryjnych okablowanie poziome zaleca się prowadzić w ścianach w rurkach typu PVC. W przypadku prowadzenia instalacji logicznej i wydzielonej instalacji zasilającej w listwach należy zastosować przegrodą separująca. Należy stosować kable w powłokach LSOH(LSZH). Przy prowadzeniu tras kablowych zachować bezpieczne odległości od innych instalacji. W przypadku traktów, gdzie kable sieci teleinformatycznej i zasilającej biegną równolegle do siebie, należy zachować odległość między instalacjami, co najmniej 200mm lub stosować metalowe przegrody. Ze względu na przyjęte wymiary przepustów kablowych oraz zaprojektowane trakty prowadzenia kabli i związane z tym prześwity, wymagane jest zastosowanie medium transmisyjnego o maksymalnej średnicy zewnętrznej 6,5 mm. Nie dopuszcza się kabli o większej średnicy zewnętrznej. Kabel ten ma spełniać wymagania stawiane komponentom Kategorii 6 przez najnowsze, obowiązujące specyfikacje norm, równocześnie zapewniając pełną zgodność z niższymi kategoriami okablowania Parametry kabla teleinformatycznego. Opis Zgodność z normami Średnica przewodnika Średnica zewnętrzna kabla Osłona zewnętrzna Kabel UT/FTP Kat Mhz ISO/IEC 11801:2002 wyd. II, ISO/IEC :2002, EN :2002 wyd II, EN EIA/TIA-854 Drut 23 AWG (Ø 0,574mm) 6,3 ± 0,2mm LSOH 14

15 Minimalny promień gięcia Temperatura pracy Temperatura podczas instalacji Konstrukcja 45 mm -20 C do +60 C 0 C do +50 C Dielektrycznym elementem ustawiającym położenie par w kablu przegroda X Charakterystyka elektryczna - wartości typowe: Impedancja MHz Tłumienie NEXT: PSNEXT ELFEXT Opóźnienie 100±15 Ohm Max. 34dB/100m przy 250MHz Max. 45dB przy 250MHz Max. 42dB przy 250MHz Max. 24dB przy 250MHz Max. 550ns/100m przy 250 MHz 1.3 Bezpieczeństwo pożarowe okablowania. W celu przeciwdziałania rozprzestrzenianiu się pożaru zaprojektowano użycie materiałów ognioodpornych oraz emitujących mało dymów i gazów toksycznych. Kanał kablowy należy uszczelnić przy pomocy materiału uszczelniającego (niepalna wełna mineralna, niepalne włókno ceramiczne, itp.) oraz zastosować materiał ogniochronny, posiadający atest ITB oraz PZH. 1.4 Wymagania gwarancyjne. Wszystkie elementy pasywne okablowania strukturalnego mają pochodzić od jednego producenta, zapewniając tym samym nie tylko większe zapasy transmisyjne i dopasowanie wzajemne wszystkich elementów, ale także jedno źródło dostaw. W skład systemu wchodzą: gniazdka abonenckie producenta systemu, kabel teleinformatyczny. W celu osiągnięcia rzeczywistych parametrów wymaganych w Kategorii 6 oraz zapewnienia użytkownikowi końcowemu przyszłościowej wymiany elementów systemu, wydajność wszystkich jego komponentów musi być potwierdzona na zgodność z testem piramidy (De-embedded test) wg obowiązujących norm ISO/IEC 11801:2002 drugie wydanie i EN :2002 drugie wydanie lub ANSI/TIA/EIA-568-B.2-1:2002 aneks E. Certyfikat ma być wydany przez niezależne laboratorium (np. GHMT). Całość rozwiązania ma być objęta jednolitą, spójną 25-letnią gwarancją systemową producenta, obejmującą całą część transmisyjną miedzianą wraz z kablami krosowymi. 15

16 Gwarancja ma być udzielona przez producenta bezpośrednio klientowi końcowemu. Gwarancja systemowa powinna obejmować: - gwarancję systemową (Producent zagwarantuje, że jeśli w jego produktach podczas dostawy, instalacji bądź 25-letniej eksploatacji wykryte zostaną wady lub usterki fabryczne, to produkty te zostaną naprawione bądź wymienione) - gwarancję parametrów łącza/kanału (Producent zagwarantuje, ze łącze stałe bądź kanał transmisyjny zbudowany z jego komponentów prze okres 25 lat będzie charakteryzował się parametrami transmisyjnymi przewyższającymi wymogi stawiane przez normę ISO/IEC nd edition:2002 dla okablowania klasy E) - gwarancję aplikacji (Producent zagwarantuje, ze na jego systemie okablowania przez okres 25 lat będą pracowały dowolne aplikacje (współczesne i stworzone w przyszłości), które zaprojektowane były (lub będą) dla systemów okablowania klasy E (w rozumieniu normy ISO/IEC nd edition:2002) 25-letnia gwarancja systemowa to bezpłatna usługa serwisowa oferowana użytkownikowi końcowemu (inwestorowi) przez producenta okablowania. Obejmuje ona swoim zakresem całość systemu okablowania od głównego punktu dystrybucyjnego do gniazda użytkownika, zawiera więc okablowanie szkieletowe i poziome. W celu uzyskania tego rodzaju gwarancji cały system musi być zainstalowany przez firmę instalacyjną posiadającą odpowiedni status uprawniający do udzielenia gwarancji producenta. Wniosek o udzielenie gwarancji składany przez firmę instalacyjną do producenta ma zawierać: listę zainstalowanych elementów systemu zakupionych w autoryzowanej sieci sprzedaży w Polsce, imienną listę instalatorów (ukończony kurs 2 stopnia), wyciąg z dokumentacji powykonawczej podpisanego przez projektantainstalatora (ukończony kurs 3 stopnia), wyniki pomiarów dynamicznych łączy stałych (Permanent Link) wszystkich torów transmisyjnych według norm ISO/IEC 11801:2002 wyd. drugie lub EN :2002 wyd. drugie. Aby na etapie oferty dowieść zdolności udzielenia gwarancji 25-letniej systemowej producenta systemu okablowania użytkownikowi końcowemu (lub Inwestorowi) firma instalacyjna winna przedstawić: - certyfikat imienny zatrudnionego pracownika wydany przez producenta (a nie w imieniu producenta). Dopuszczane są certyfikaty wydane w języku innym niż polski; - aktualną umowę z producentem okablowania regulującą warunki udzielenia gwarancji bezpłatnie użytkownikowi końcowemu (umowa i zdolność oferenta do udzielenia gwarancji powinna być potwierdzona w oddzielnym piśmie od producenta okablowania). 16

17 1.5 Pomiary i odbiór sieci. W celu odbioru instalacji okablowania strukturalnego muszą być spełnione następujące warunki: - wykonanie kompletu pomiarów; Pomiary należy wykonać miernikiem dynamicznym (analizatorem), który posiada aktualne oprogramowanie umożliwiające pomiar parametrów według aktualnie obowiązujących standardów. Analizator pomiarów musi posiadać aktualny certyfikat potwierdzający dokładność jego wskazań. Analizator okablowania wykorzystany do pomiarów sieci musi charakteryzować się minimum III poziomem dokładności (proponowane rządzenia to FLUKE DTX lub równoważne). Do pomiarów części miedzianej należy bezwzględnie użyć uniwersalnych adapterów pomiarowych. Wykorzystanie do pomiarów adapterów pomiarowych specjalizowanych pod konkretne rozwiązanie konkretnego producenta jest niedopuszczalne, gdyż nie gwarantuje pełnej zgodności ze wszystkimi wymaganiami normy. Pomiary należy wykonać w konfiguracji pomiarowej Łącza stałego (ang. Permanent Link ) - przy wykorzystaniu uniwersalnych adapterów pomiarowych do pomiaru łącza stałego Kategorii 6/Klasy E (nie specjalizowanych pod żadnego konkretnego producenta ani żadne konkretne rozwiązanie). Taka konfiguracja pomiarowa daje w wyniku analizę całego łącza, które znajduje się w ścianie, łącznie z gniazdami końcowymi zarówno w panelu krosowym, jak i gnieździe użytkownika; Adaptery pomiarowe Łącza stałego muszą być wyposażone w końcówki pomiarowe, oznaczone symbolem PM06 (pasują do wyżej podanych typów analizatorów okablowania) lub równoważne; Pomiar każdego toru transmisyjnego poziomego (miedzianego) powinien zawierać: a) mapę połączeń b) długość połączeń c) współczynnik i opóźnienie propagacji d) tłumienie e) NEXT f) PSNEXT g) ELFEXT h) PSELFEXT i) ACR j) PSACR k) RL Na raportach pomiarowych powinna znaleźć się informacja opisująca wysokość marginesu pracy (inaczej zapasu lub marginesu bezpieczeństwa, tj. różnicy pomiędzy wymaganiem normy a pomiarem, zazwyczaj wyrażana w jednostkach odpowiednich dla każdej wielkości mierzonej) podanych przy 17

18 najgorszych przypadkach. Parametry transmisyjne muszą być poddane analizie w całej wymaganej dziedzinie częstotliwości. Zapas (margines bezpieczeństwa), musi być podany na raporcie pomiarowym dla każdego oddzielnego toru transmisyjnego miedzianego. - zastosowanie się do procedur certyfikacji okablowania producenta; Certyfikacja zainstalowanego systemu jest możliwa po spełnieniu następujących warunków: Dostawy rozwiązań i elementów zatwierdzonych w projektach wykonawczych zgodnie z obowiązującą w Polsce oficjalną drogą dystrybucji. Przedstawienia producentowi faktury zakupu towaru (listy produktów) nabytego u Autoryzowanego Dystrybutora w Polsce. Wykonania okablowania strukturalnego w całkowitej zgodności z obowiązującymi normami ISO/IEC 11801, EN , EN , EN dotyczącymi parametrów technicznych okablowania, jak również procedur instalacji i administracji. Potwierdzenia parametrów transmisyjnych zbudowanego okablowania na zgodność z obowiązującymi normami przez przedstawienie certyfikatów pomiarowych wszystkich torów transmisyjnych miedzianych. W celu zagwarantowania Użytkownikom Końcowym najwyższej jakości parametrów technicznych i użytkowych, cała instalacja powinna być weryfikowana przez specjalistów ze strony producenta. - wykonanie dokumentacji powykonawczej;. Dokumentacja powykonawcza ma zawierać: Raporty z pomiarów dynamicznych okablowania. Rzeczywiste trasy prowadzenia kabli transmisyjnych poziomych. Oznaczenia poszczególnych szaf, gniazd, kabli i portów w panelach krosowych. Lokalizację przebić przez ściany i podłogi. Certyfikat gwarancji systemowej min 25-letniej wydany przez producenta okablowania bezpośrednio inwestorowi (Użytkownikowi Końcowemu). Raporty pomiarowe wszystkich torów transmisyjnych należy zawrzeć w dokumentacji powykonawczej i przekazać Inwestorowi przy odbiorze inwestycji. Drugą kopię pomiarów (dokumentacji powykonawczej) należy przekazać producentowi okablowania w celu udzielenia inwestorowi (Użytkownikowi Końcowemu) bezpłatnej gwarancji. 18

19 1.6 Uwagi końcowe do części logicznej. Trasy prowadzenia przewodów transmisyjnych okablowania poziomego zostały skoordynowane z projektowanymi instalacjami w budynku m.in. dedykowaną oraz ogólną instalacją elektryczną. Jeżeli w trakcie realizacji nastąpią zmiany tras prowadzenia instalacji okablowania (lub innych wymienionych wyżej) - należy ustalić właściwe rozprowadzenie z Projektantem działającym w porozumieniu z Użytkownikiem końcowym. Wszystkie materiały wprowadzone do robót winny być nowe, nieużywane, wykonane wg najnowszych aktualnych wzorów, winny również uwzględniać wszystkie nowoczesne rozwiązania techniczne. Różnice pomiędzy wymienionymi normami w projekcie, a proponowanymi normami zamiennymi muszą być w pełni opisane przez Wykonawcę i przedłożone do zatwierdzenia przez Biuro Projektów na 30 dni przed terminem, w którym Wykonawca Życzy sobie otrzymać zgodę. W przypadku, kiedy ustali się, że proponowane odchylenia nie zapewniają zasadniczo równorzędnego działania, Wykonawca zastosuje się do wymienionych w dokumentacji projektowej. 2. INSTALACJE TELEFONICZNE. W pokojach hotelowych przewiduje się jedynie gniazda telefoniczne 1xRJ12. Gniazda wykonać w technologii podtynkowej. Montaż gniazd na wysokości 30cm. Okablowanie sieci telefonicznej należy rozprowadzić z pomieszczenia centrali telefonicznej szachem kablowym do piętrowych szafek telefonicznych TT. Z szafek TT układać przewody telefoniczne do pokoi hotelowych oraz biurowych. Całość wykonać zgodnie z rysunkiem E TRASY KABLOWE I PROWADZENIE PRZEWODÓW Przewody instalacji teletechnicznych i telefonicznych układać w następujący sposób: z pomieszczenia centrali telefonicznej należy zejść korytkiem K200 do piwnic i prowadzić je do szachtów instalacyjnych. Szachtami instalacyjnymi prowadzić główne przewody do szafek TT. Z szafek TT prowadzić przewody częściowo na nowoprojektowanych korytkach instalacyjnych K50 w obudowie G-K, częściowo wtynkowo w rurce elektroinstalacyjnej fi 20mm. Instalacje wtynkowe prowadzić od zejścia z korytka od gniazda końcowego. Przewody w części parterowej prowadzić po istniejących korytkach teletechnicznych w przestrzeni stropu podwieszonego. 19

20 Alternatywne propozycje. Alternatywy są możliwe w przypadkach, kiedy proponowane rozwiązania są mniej kosztowne i co najmniej równorzędne konstrukcyjnie, funkcjonalnie i technicznie od wskazanych w projekcie. Rozwiązaniom takim winny towarzyszyć wszelkie informacje konieczne dla kompletniej oceny przez Biuro Projektów łącznie z rysunkami, obliczeniami projektowymi, specyfikacjami technicznymi, przedziałem cen, proponowaną technologią budowy i innymi istotnymi szczegółami. PROJEKTANT:.. 20
