INSTALACJA. Instrukcja opisuje process instalacji F-monitora. Prosimy o szczegółowe zapoznanie się z instrukcją przed rozpoczęciem instalacji.

Transkrypt

1 F- MONITOR

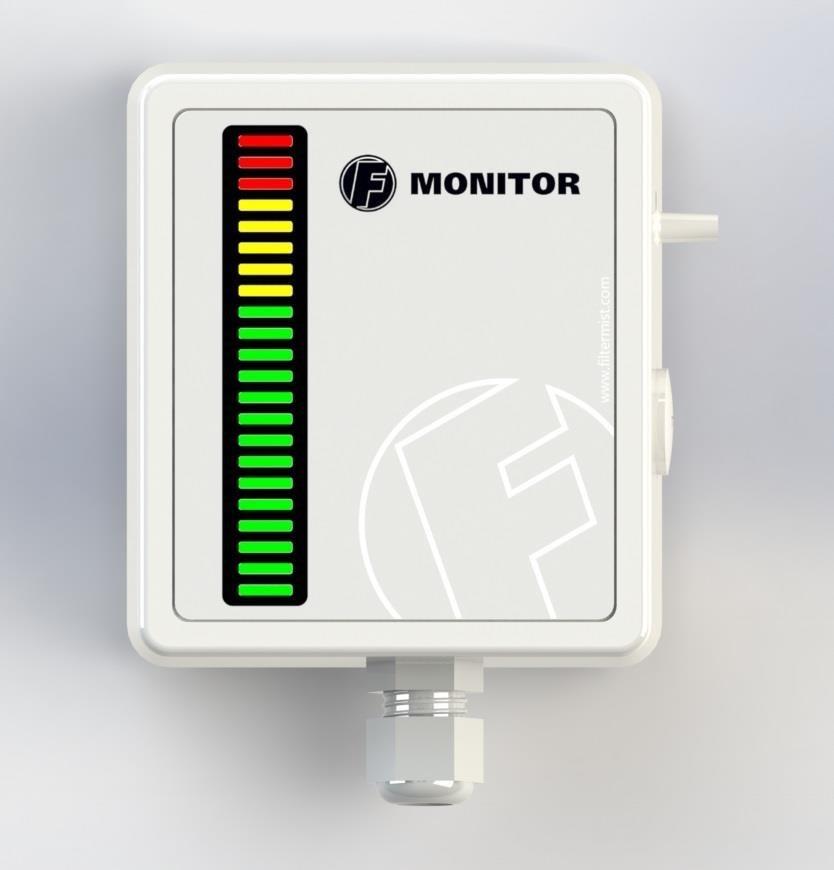

2 INSTALACJA F-Monitor to urządzenie monitorujące, które mierzy przepływ powietrza I czas kiedyjednostka filtracyjna wymaga serwisu.. Monitor może być ustawiony wedle poszczególnych aplikacji. Monitor używa systemu świateł ulicznych, diody LED pokazują status operacyjny jednostki. Monitor jest wyposażony w dodatkowe wejście zasilania, które zasila wskaźniki świetlne Instrukcja opisuje process instalacji F-monitora. Prosimy o szczegółowe zapoznanie się z instrukcją przed rozpoczęciem instalacji. UWAGA! Upewnij się, że filtr Filtermist jest odizolowany od zasilania elektrycznego przed instalacją monitora. All text, images and photographs Copyright Filtermist International

3 1. Płytka montażowa x1 2. F Monitor x1 3. Przewód 3m. x1 4. Dysza x1 5. Rurka 3m. x1 All text, images and photographs Copyright Filtermist International

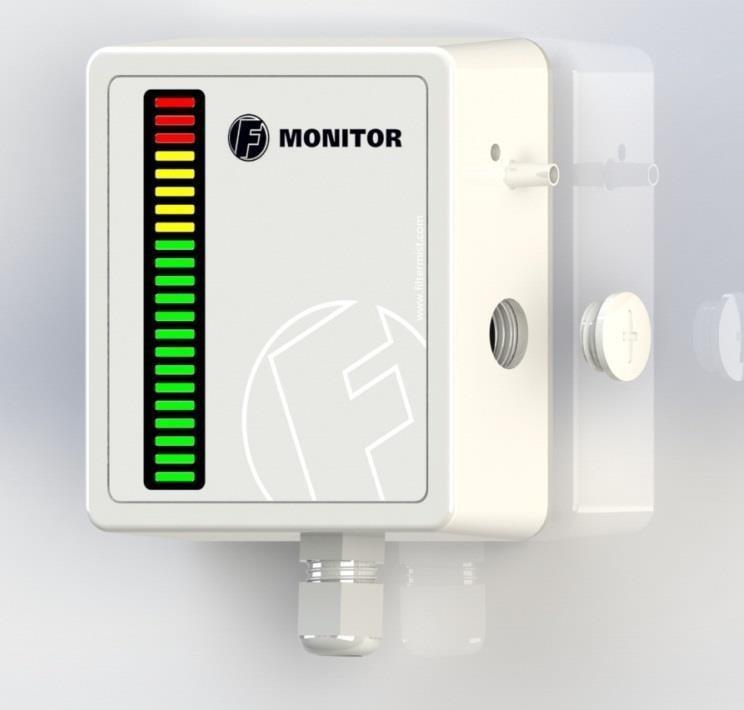

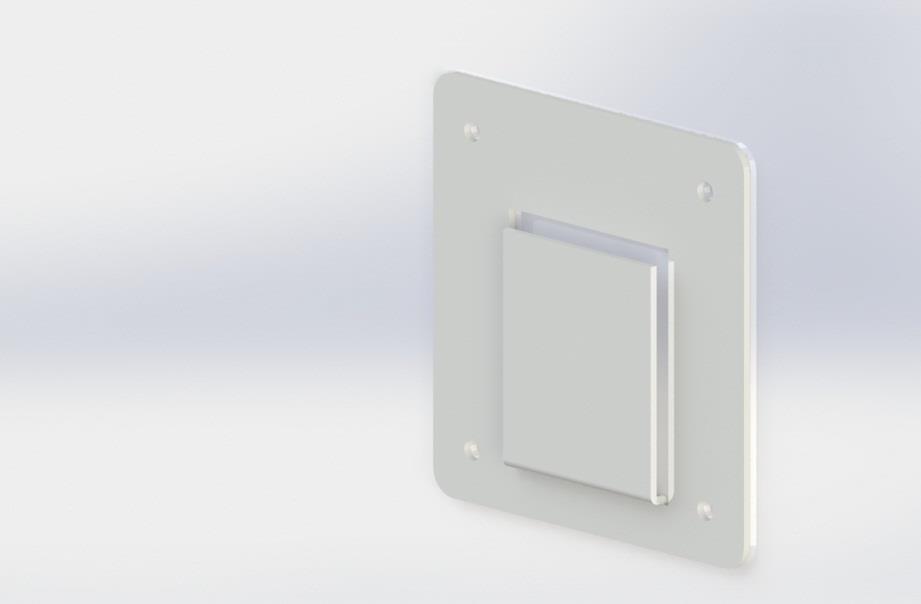

4 1 Zamontuj płytkę montażową w wybranym miejscu. 2 Wsuń F-monitor w płytkę montażową. All text, images and photographs Copyright Filtermist International

5 All text, images and photographs Copyright Filtermist International

6 3 Zasilanie do F Monitor jest dostarczane poprzez terminal na silniku Nota: otwór wejściowy na dodatkowy przewód może wymagać dopasowanego dławika.. Uwaga! Upewnij się, że filtr Filtermist jest odizolowany od zasilania. *do silnika 0.18kw użyj dławika M16, 0.55/1.1kw użyj M20 and 1.5/2.2kw użyj M25. 4 E F monitor jest wyposażony w przewód 3m. Jeśli jest potrzebny jest dłuższy przewód All Proszę text, images się upewnić and photographs czy jest podłączony Copyright w Filtermist sposób pokazany International jak wyżej

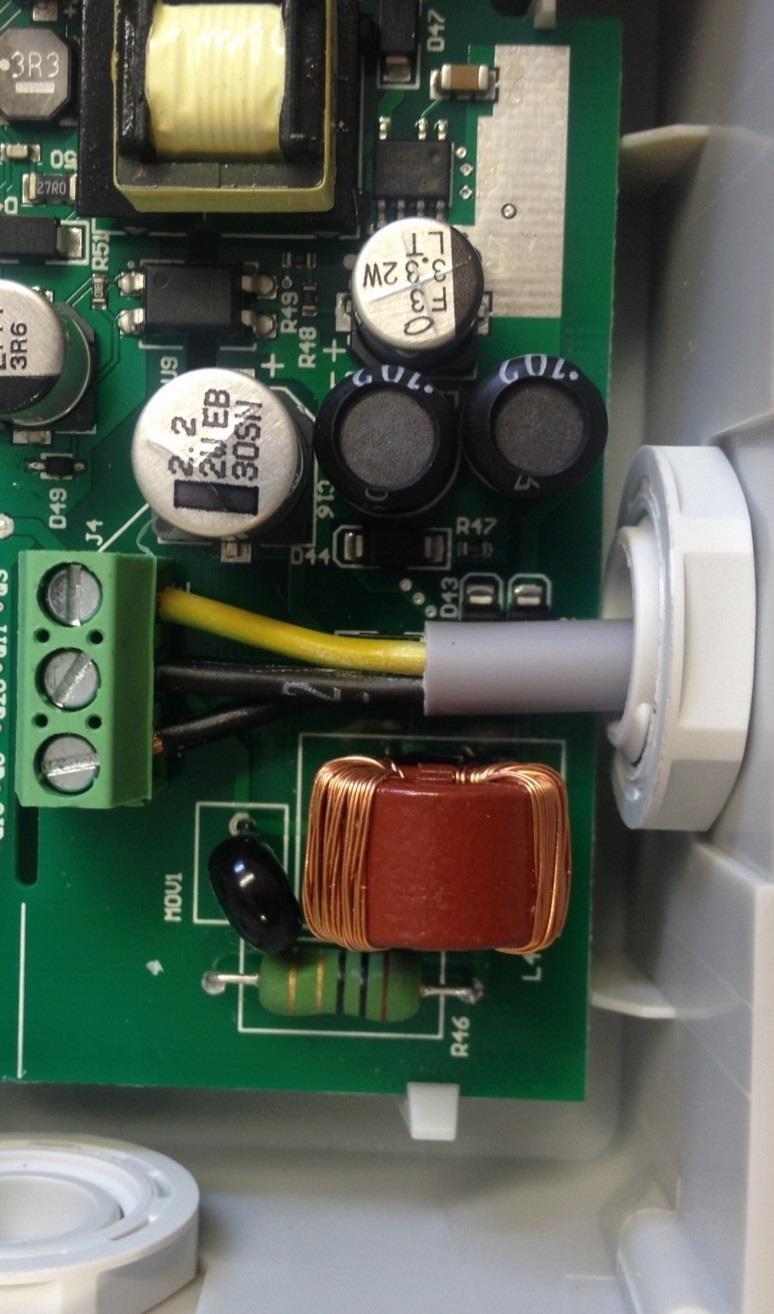

7 5 Podłącz przewód do terminalu silnika Przewód fazowy i neutralny może być podłączony do któregokolwiek terminalu. Opcja sygnału wyjścia; może być podłączony do panelu sterowania/ systemu świateł drogowych jako dodatkowy wskaźnik. All text, images and photographs Copyright Filtermist International

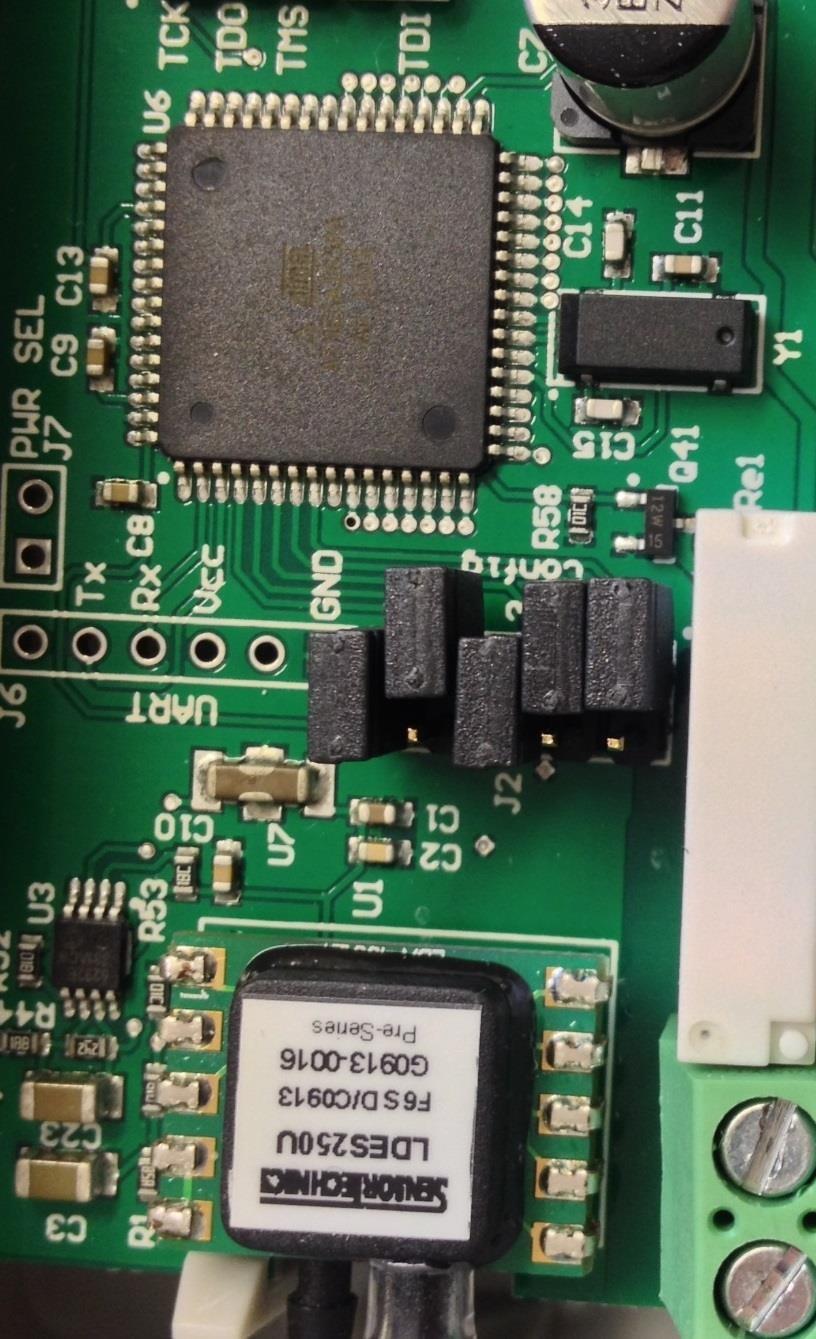

8 6 6 Lokalizacja terminalu mostkowego 7 Usuń zaślepkę by mieć dostęp do opcjonalnego wyjścia sygnału w razie konieczności. All text, images and photographs Copyright Filtermist International

9 Pomiar czasu I przepływu może być skorygowany do poszczególnych aplikacji Poprzez użycie terminali mostkowych na głównej płycie obwodowej. Monitor mierzy przepływ jednostki filtracyjnej po zainstalowaniu, zielone diody LED świecą w tym momencie. Od tego czasu jakikolwiek spadek przepływu będzie widoczny na monitorze. Żółte diody zapalą się gdy przepływ spadnie poniżej pewnego poziomu. Czerwone diody zapalą się gdy przepływ spadnie poniżej poziomu, gdzie odciąg z maszyny może być zagrożony I instalacja wymaga wymiany wkładów filtracyjnych lub serwisu. Fabryczne ustawienia sygnalizacji F-monitora:: Zielony = 55% lub więcej nominalnego przepływu Żółty = 55%-41% nominalnego przepływu Czerwony = mniej niż 41% nominalnego przepływu jednostki Poniższa tabela przedstawia alternatywne ustawienia i sposób podłączenie mostków 8 Czerwone światło *(% nominalnego przeływu) Żólte światło *(% nominalnego przepływu) Zielone światło *(% nominalnego przepływu) Czas do wymiany wkładów 40% i niższa 41-55% 56% i wyżej 3000 godzin Fabryczne ustawienia 40% i niższa 41-55% 56% i wyższa 2000 godzin 40% i niższa 41-55% 56% i wyższa 1000 godzin All text, images and photographs Copyright Filtermist International

10 40% i niższa 41-55% 56% i wyższa Bez czasu, tylko mierzony przepływ Podłączenia mostków dla wymaganych ustawień serwisowych *Nominalny przepływ ustawiany jest przy instalacji monitora lub po serwisie jednostki. Późniejsze ustawienia mogą być udostępnione dla poszczególnych instalacji jeśli są wymagane, skontaktuj się z lokalnym dystrybutorem- szczegóły dostępne na All text, images and photographs Copyright Filtermist International

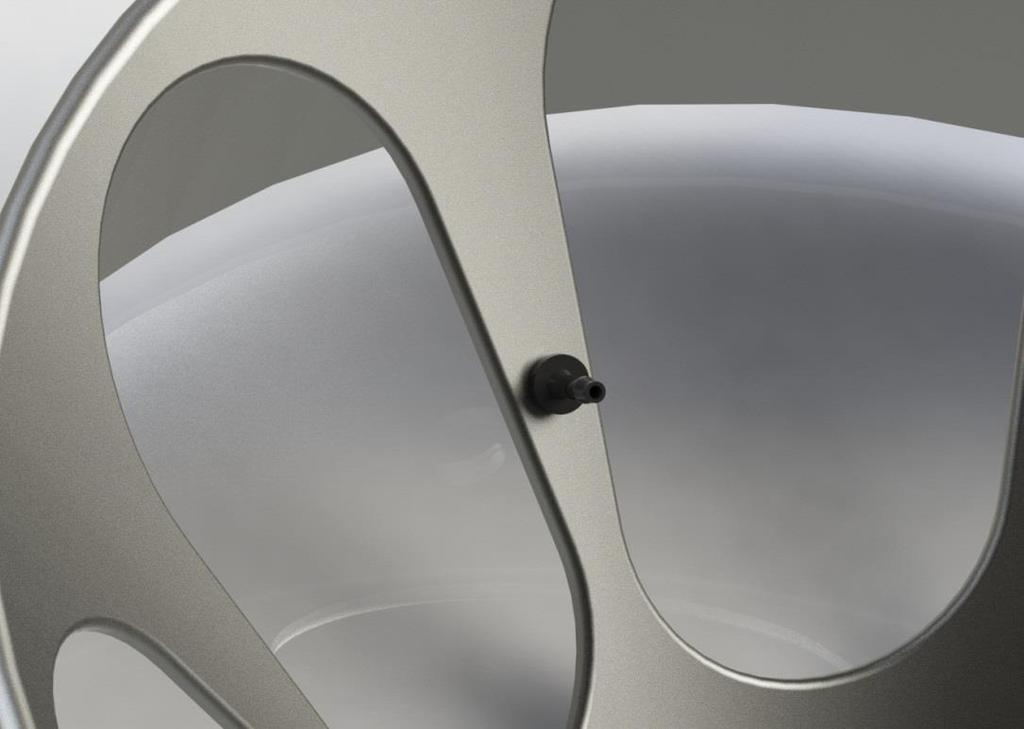

11 9 By podłączyć monitor do jednostki Filtermist usuń zaślepkę na obudowie I wpasuj dyszę Podłącz rurkę do monitora i do dyszy na obudowie jednostki -. All text, images and photographs Copyright Filtermist International

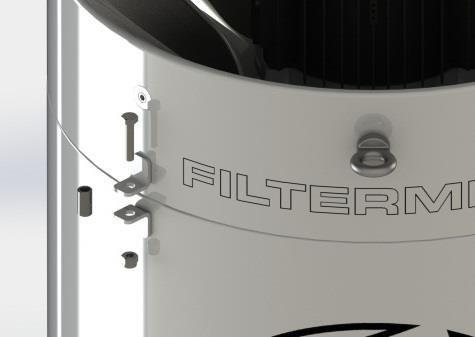

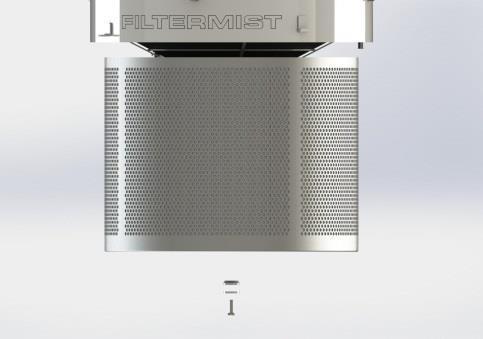

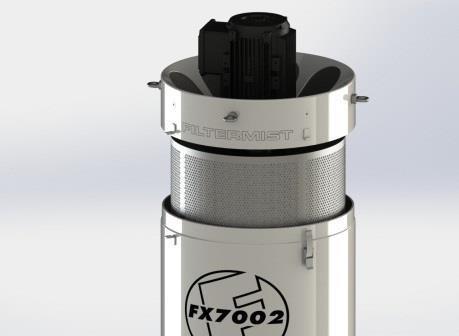

12 Dla jednostek Filtermist, które nie mają otworu pod dyszę w obudowie górnej instrukcja instalacji jak poniżej. WAŻNE-Podczas instalowania F monitora do jednostki już zainstalowanej ważne by jednostka była tuż po serwisowaniu oraz wyciąg jak i punkt odciągowy były oczyszczone. Będzie pewność, że monitor rejestruje nominalny przepływ po instalacji. Błędne wykonanie serwisu lub oczyszczenia może skutkować nieprawidłowymi odczytami na monitorze. 11 Usuń elementy jednostki by mieć dostęp do membrany. All text, images and photographs Copyright Filtermist International

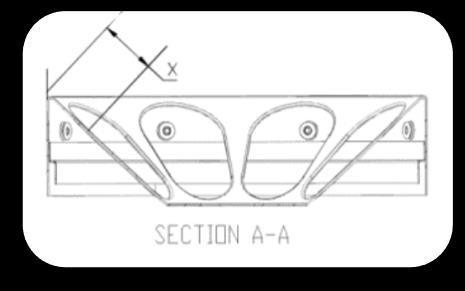

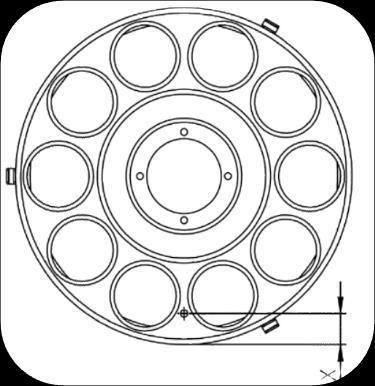

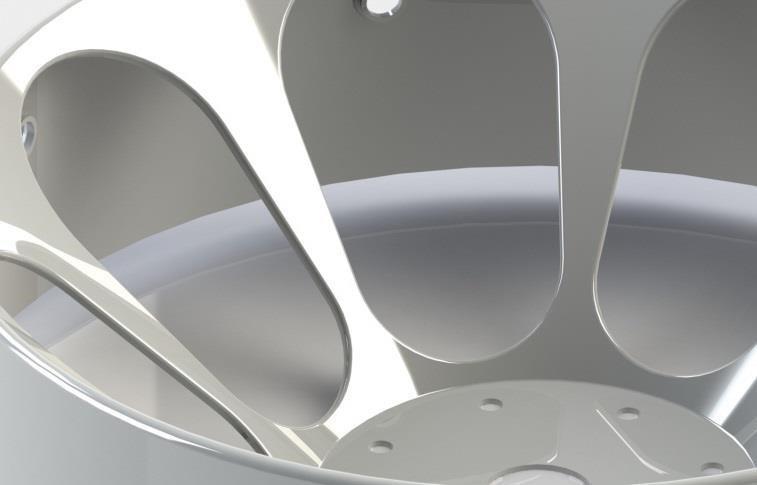

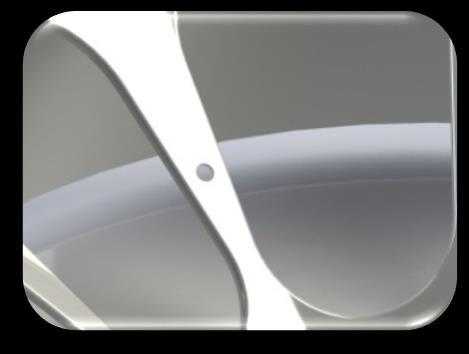

13 12 Wywierć dziurę w pozycji dla dyszy w miejscu jak narysunku All text, images and photographs Copyright Filtermist International

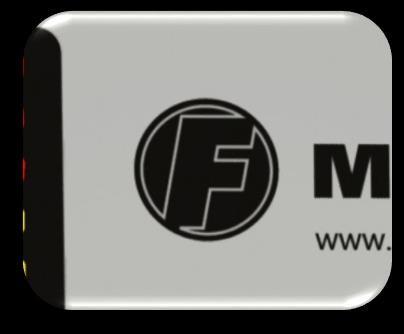

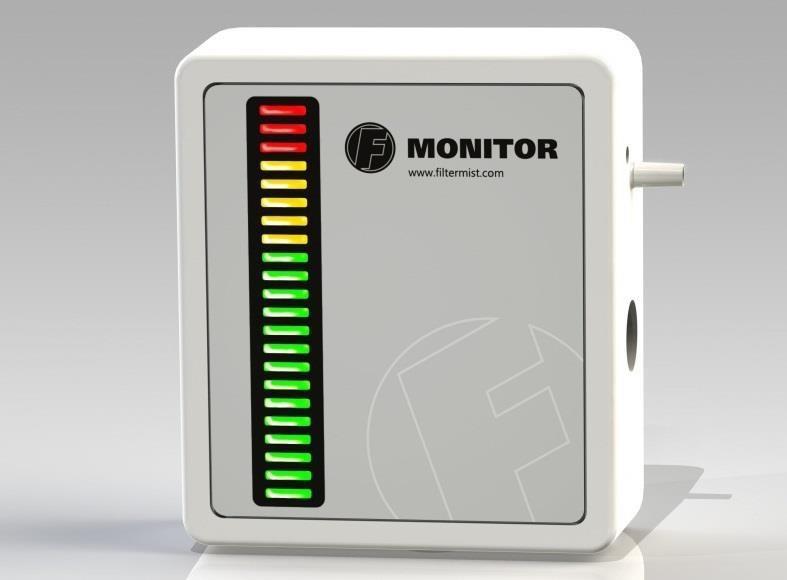

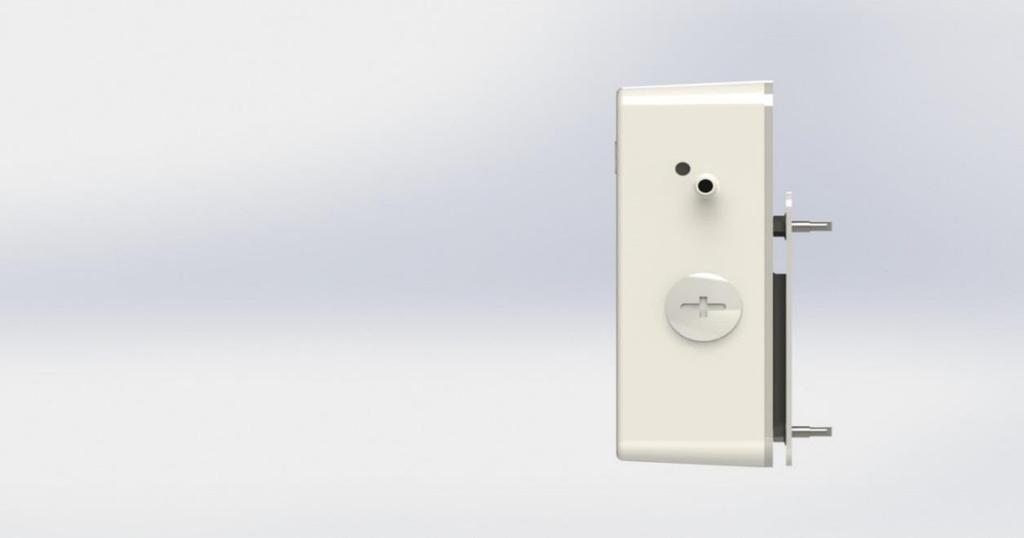

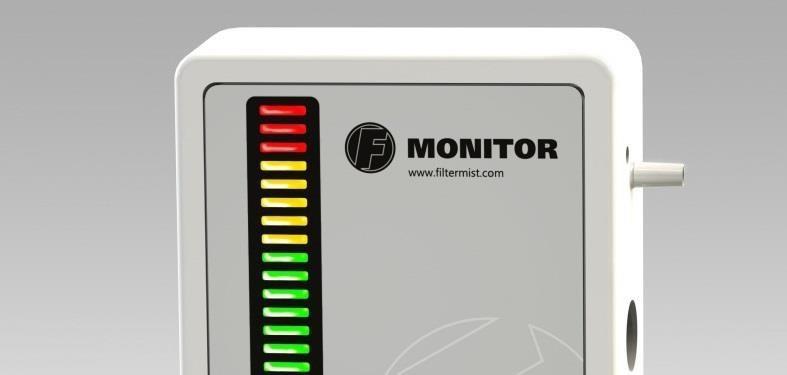

14 Po zamontowaniu Monitora musi być zresetowany by skalibrować go do odpowedniego przepływu,jednostka Filtermist musi pracować podczas kailbracji Procedura kalibracji musi być wykonana po serwisie jednostki, błąd w wykonaniu kalibracji spowoduje niewłaściwe odczyty na monitorze. 13 Logo Filtermist jest przyciskiem reset. 14 All text, images and photographs Copyright Filtermist International

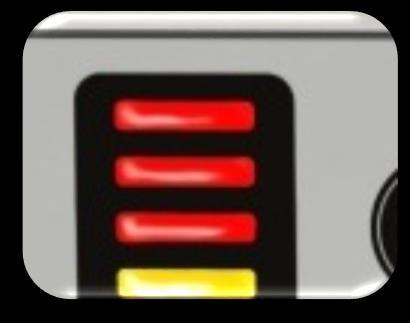

15 5 sekund By zresetować trzymaj wciśnięty przycisk przez 5 sekund. Rozwiązywanie problemów 15 Gdy święcą się czerwone diody sprawdź czy nie ma żadnych blokad na przewodach. All text, images and photographs Copyright Filtermist International

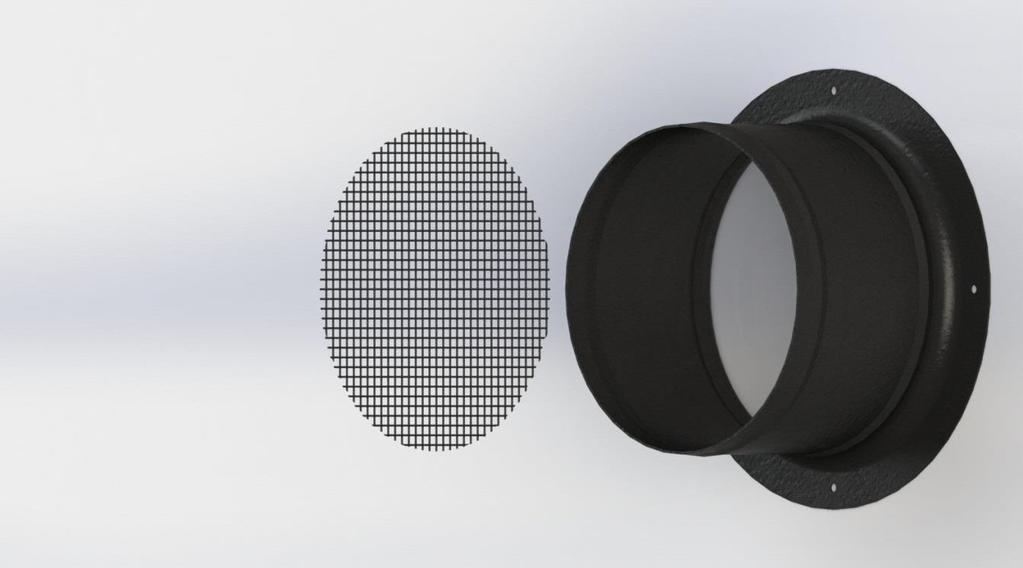

16 16 Sprężone powietrze Przedmuchaj sprężonym powietrzem rurkę w stronę dyszy, a nie w stronę - F-monitora 17 Upewnij się, że filtr wstępny nie jest zablokowany. All text, images and photographs Copyright Filtermist International

17 18 Upewnij się że rura odciągowa nie jest zablokowana All text, images and photographs Copyright Filtermist International

18 Instrukcja jest również dostępna po Angielsku, Niemiecku, Hiszpańsku, Chińsku, Japońsku i Francusku.Skontaktuj się ze swoim lokalnym dystrybutorem, szczegóły na Diese Anleitung ist außerdem in den Sprachen deutsch, spanisch, chinesisch, japanisch und französisch verfügbar. Bitte kontakten Sie Ihren örtlichen Händler für mehr Information, Details finden Sie unter Este manual también está disponible en alemán, español, chino, japonés, francés y español. Por favor, póngase en contacto con su distribuidor local para obtener información, detalles disponibles en 此使用手册现有德文, 西班牙文, 中文, 日文, 法文版本可提供 请联系您所在地 区的经销商索要相关信息, 更多信息可以登录 网站 この取扱説明書はドイツ語 スペイン語 中国語 日本語 フランス語版もございます お 近くの弊社代理店 又は でも入手可能です Ce manuel est aussi disponible en allemand, espagnol, chinois, japonais, et français. Veuillez contacter votre distributeur local pour plus d'informations. Plus de détails disponibles sur All text, images and photographs Copyright Filtermist International

19 FMON001-8/REV01 All text, images and photographs Copyright Filtermist International
