1 Stacje Ładujące LS4 Wallbox GLB

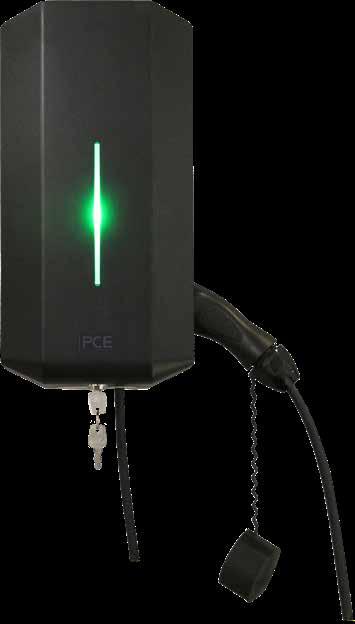

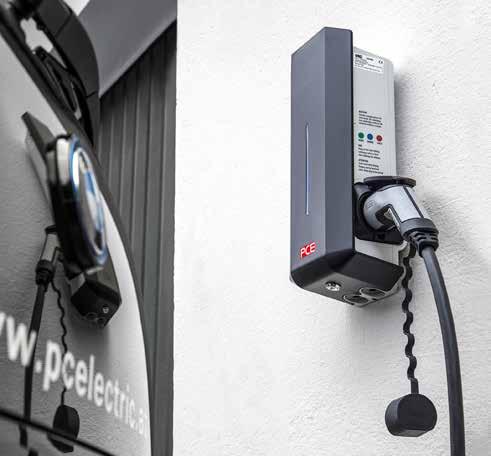

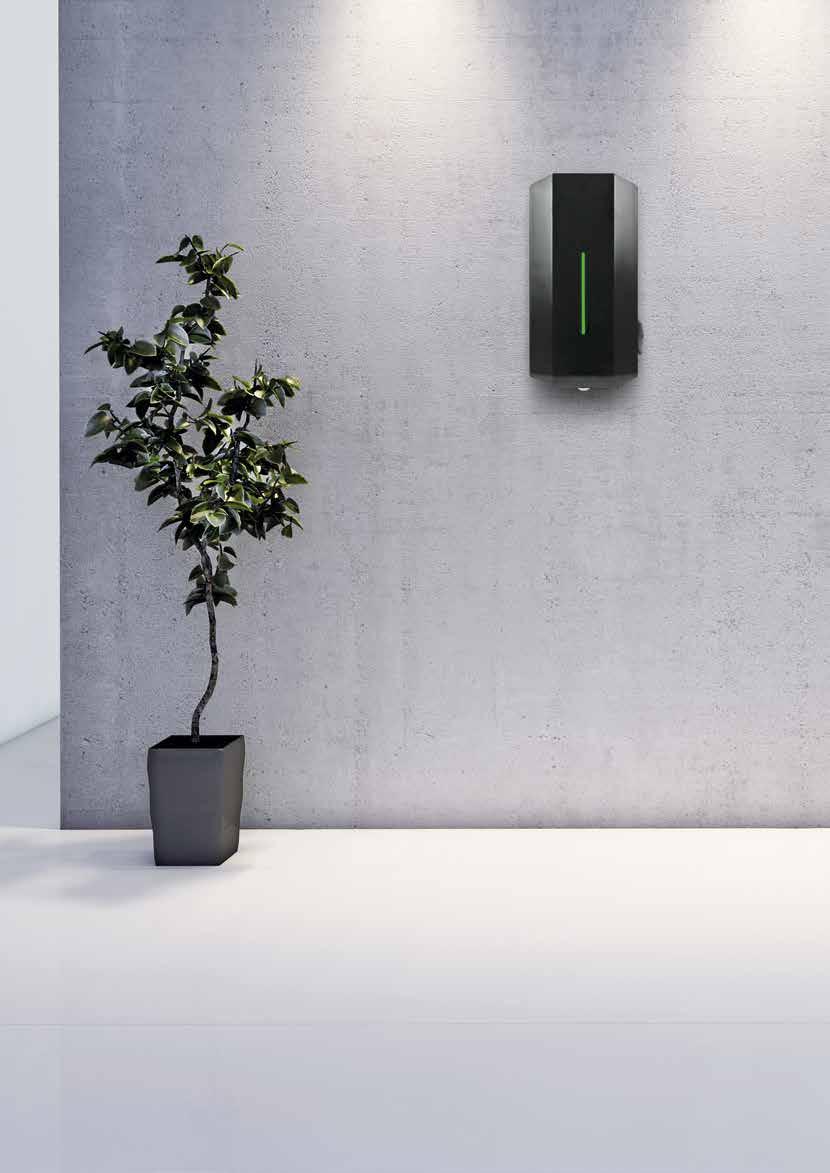

2 WALLBOX GLB Stacja ładująca Stacja ładująca WALLBOX GLB została skonstruowana z myślą o użytkownikach indywidualnych, jak również o użytkownikach działających w sektorze półpublicznym. Jej głównymi atutami są łatwa obsługa, wysoki poziom bezpieczeństwa, ergonomiczny i nowoczesny kształt. Dzięki zastosowaniu ładowania AC w zakresie od 3,7 kw do 22 kw spełnia wszystkie wymagania dotyczące ładowania pojazdów elektrycznych. Istnieje możliwość indywidualnego wyboru wyposażenia w stały przewód zasilający wraz z wtyczką (Typ 1 lub Typ 2) lub w gniazdo ładujące Typ 2. Zintegrowane zabezpieczenia oraz wskaźnik pracy LED dodatkowo zwiększają bezpieczeństwo użytkowania. Po podłączeniu do zewnętrznego licznika energii elektrycznej MODBUS użytkownik ma możliwość sterowania dynamicznym dopasowaniem obciążenia za pośrednictwem sieci WLAN smartfonów, tabletu czy komputera. Stację ładującą można opcjonalnie wyposażyć w czytnik RFID, który umożliwia aktywację stacji za pomocą kart RFID oraz sterowanie procesu ładowania z wykorzystaniem aplikacji Charge App. Obudowa stacji w stopniu ochronności IP44, jest odporna na działanie czynników atmosferycznych i może zostać zamontowana na ścianie lub opcjonalnie na pojedynczym stojaku. 2

3 WLAN LED-Wskażnik (opcjonalnie) WALLBOX GLB Stacja ładująca z dystrybucją obciążenia i WLAN Typ prądu AC jedno lub trójfazowy Moc ładowania od 3,7 do 22 kw Tryb ładowania 3 Wymiary (szer. x głęb. x wys.): 205x124 x 422mm Wejście, np. zewnętrzny przełącznik na kluczyk, zegar Przewód (5m) z wtyczką Typu 1 lub Typu 2 Zamykana obudowa Odporny na warunki atmosferyczne (IP44) Czytnik RFID (opcjonalnie) Zintegrowany bezpiecznik, licznik prądu (opcjonalnie) Zarządzenie obciążeniem (z zewnętrznym licznikiem energii elektrycznej Mdbus) Gniazdo ładowania Typu 2 z blokadą 3

4 KONFIGURACJE 1 z gniazdem Typu 2 z przewodem i wtyczką Typu 1 z przewodem i wtyczką Typu 2 Typ 2 Typ 2 Typ 2 Typ 1 Typ 2 Wyposażony w przewód ładowania Typ 1 Typ fazowe do 3,7 kw Zabezpieczenia: FI/LS (Typ A) zintegrowany 3-fazowe 3,7 22 kw Zabezpieczenia: FI (Typ B) zintegrowany bez (ochrona zewnętrzna jest konieczna) Zewnętrzny licznik energii Zewnętrzny licznik energii L N PE L1 L2 L3 N PE 4

5 3 WLAN RFID do autoryzacji dostępu Licznik zintegrowany do lokalnego pomiaru energii ModBus RS485 Art Art RFID możliwy tylko w połączeniu z WLAN 45A 1p Art A 3p Art INTERFEJS-WEB Stacja ładująca może być sterowana za pomocą interfejsu sieciowego. Musi być podłączona do tej samej sieci, co telefon komórkowy, tablet lub komputer. Interfejs sieciowy podzielony jest na trzy części: HOME ENERGIA USTAWIENIA Status, bieżące odczyty, sterowanie i kontrola czasowa Wyświetlanie poboru energii w czasie (możliwe tylko w połączeniu z cyfrowym licznikiem energii ModBus RS485) Ustawienia stacji ładującej (ustawienia i zarządzanie prądem ładowania, RFID itp.) 5

6 APLIKACJE 1 Stacja Przykład ładująca 3,7 kw (podłączony na stałe przewód ładowania z wtyczką Typu 1) L / N / PE P Typ 1 Przykład 2 Stacja ładująca 22 kw (Gniazdo ładowania Typu 2) L1 / L2 / L3 / N / PE P Typ Przykład 3 Stacja ładowania 22 kw z dynamicznym zarządzaniem obciążeniem (gniazdo ładowania Typu 2) zintegrowany FI (B) + WLAN + RFID, zewnętrzny cyfrowy licznik energii elektrycznej) RS485 L1 / L2 / L3 / N / PE Odbiorca P Typ Przykład 4 Stacje ładowania 3x22 kw z dynamicznym zarządzaniem obciążeniem (ograniczenie obciążenia do np. 32A) + RFID RS485 RS485 L1 / L2 / L3 / N / PE z.b P MASTER z.b P SLAVE z.b P SLAVE 6 UWAGA: Instalacja może być wykonana wyłącznie przez wykwalifikowanych elektryków zgodnie z obowiązującymi normami.

7 WALLBOX GLB Stacja ładująca z rozkładem obciążenia* i WLAN Zasilanie Nap.znamionowe/ prąd znamionowy Moc ład. (max.) Prąd ładowania min max Zabezpieczenie (wbudowane) Opcje Gniazdo Typu 2 z blokadą Wtyczka Typu 2 przewód dł.5m Wtyczka Typu 1 przewód dł.5m AC 1-fazowy 230V / 16A 3,7 kw 6A 16A FI/LS (Typ A) P P WLAN P P P P WLAN P P AC 3-fazowy 400V / 32A 3,7-22 kw 6A 32A FI (Typ B) P P WLAN P P *rozkład obciążenia w połączeniu z zewnętrznym licznikiem energii Nodbus. Inne wersje na życzenie. Normy: IEC , i WLAN + Licznik elektry. Licznik elektry. MASTER P SLAVE P AKCESORIA Stojak Produkt Stojak pojedynczy 404 x 227 x 1404 mm Montaż na podłodze/rurze (Ø60) Stojak podwójny 404 x 227 x 1404 mm Montaż na podłodze/rurze (Ø60) Art.Nr Przewody Produkt Przewód z wtyczką Typu 2 i gniazdem Typu 2 AC 3-fazowy 32A, długość przewodu = 5m Przewód z wtyczką Typu 1 i gniazdem Typu 2 AC 1-fazowy 32A, długość przewodu = 5m Art.Nr Produkt RFID-Czytnik RFID-Karty Cyfrowy licznik ModBus RS485 Art.Nr (5 Sztuk) A 1p DIN Szyna 1TE A 3p DIN Szyna 3TE Inne akcesoria na życzenie. 7

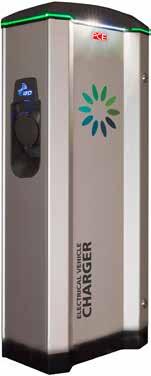

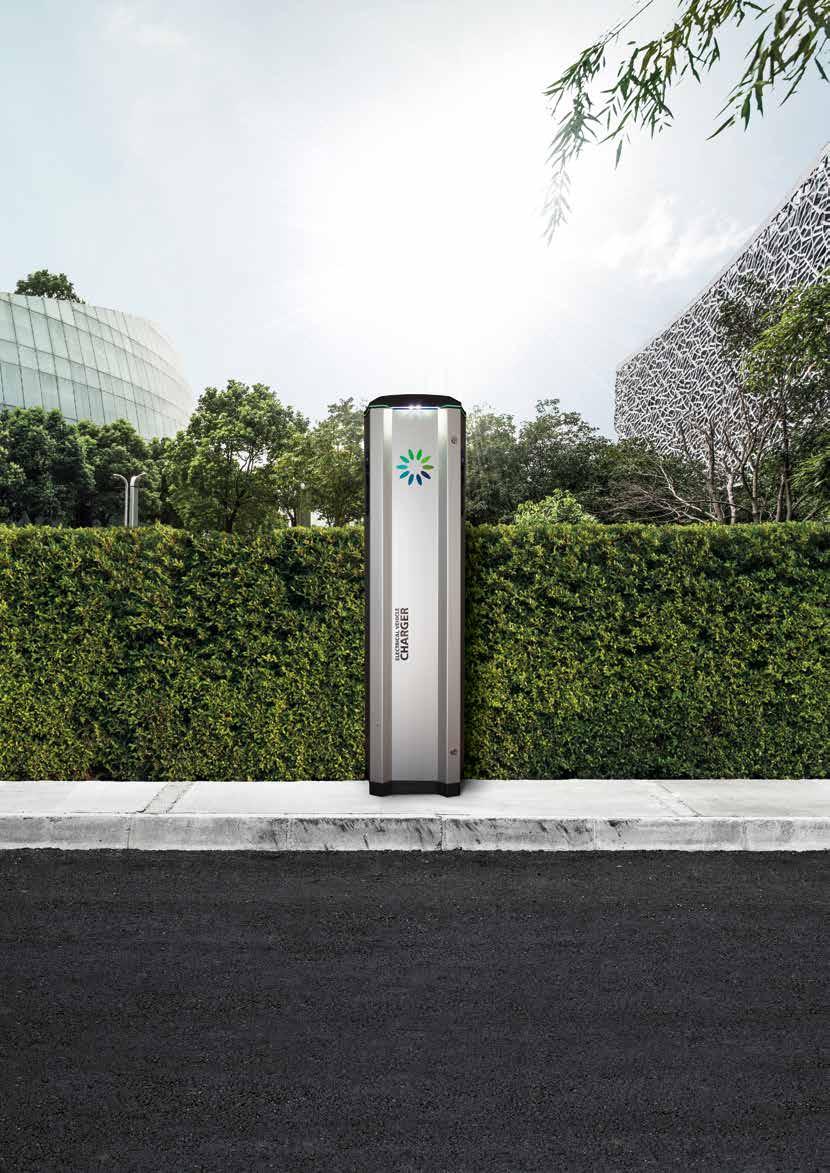

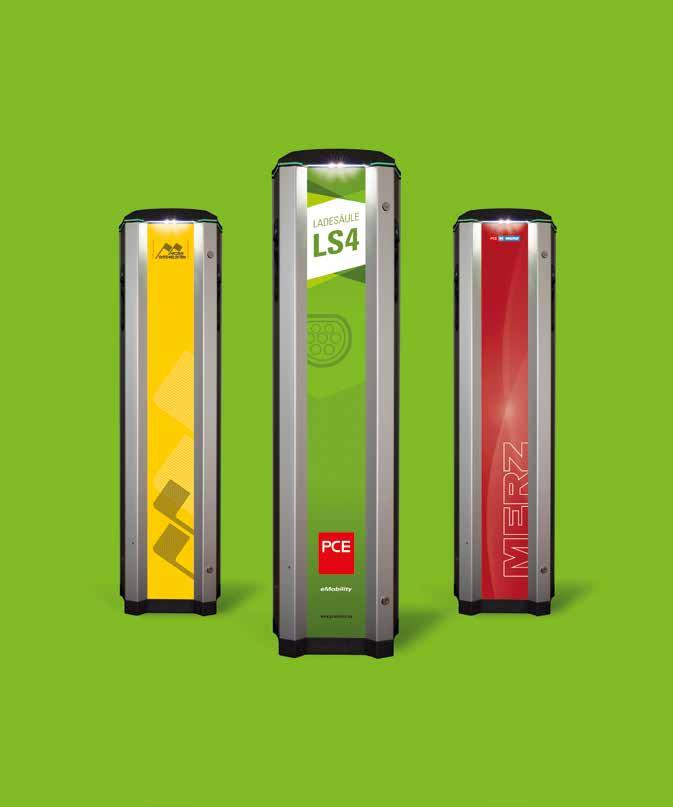

8 STACJA ŁADUJĄCA LS4 dla obszaru publicznego STACJA ŁADUJĄCA LS4 została specjalnie stworzona do użytku publicznego. Stabilna aluminiowa kolumna ze wskaźnikiem naładowania LED o kącie 360, a także oświetleniem powierzchni reklamowej, z przodu posiada 2 gniazda ładowania (punkty ładowania) typu 2 o mocy do 2 x 22kW. Nowoczesne moduły komunikacyjne (LAN, RFID, 3G,...) i interfejsy zgodne z międzynarodowymi standardami i protokołami oferują proste i łatwe połączenie z systemami backend dla społeczności, monitorowaniem i rozliczeniami. Wszystkie kolumny są dostarczane w stanie gotowym do podłączenia, razem ze wszystkimi niezbędnymi urządzeniami zabezpieczającymi i są bardzo szybkie i łatwe w montażu. 8

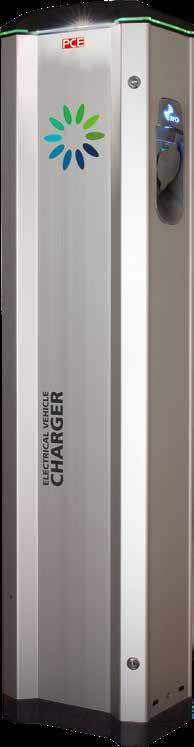

9 STACJA ŁADUJĄCA LS4 z dwoma punktami ładującymi Typ prądu AC jedno lub trójfazowy Moc ładowania 2 x 22 kw Tryb ładowania 3 Wymiary (szer. x głęb. x wys.): 375x208x1400mm LAN / 3G Wskaźnik LED 360 Gniazda ładowania Typu 2 z blokadą, odporne na warunki atmosferyczne, podświetlane Łatwa instalacja, gotowa do podłączenia Trwała, solidna obudowa aluminiowa Oświetlenie przednie LED Zamykane drzwi Opcjonalnie z czytnikiem RFID 9

10 PRZYKŁADY ZASTOSOWAŃ Przykład 1 Stacja ładująca 2 x 22 kw z dwoma gniazdami ładowania Typu 2 Typ 2 Typ 2 2x FI (A) i moduł monitorujący 2x LS C 32A 4-biegunowy 2x cyfrowy licznik energii L1 / L2 / L3 / N / PE Przykład 2 Rozwiązania parkingowe: 6 x 22 kw z dynamicznym dopasowaniem obciążenia LAN LAN Typ 2 Typ 2 Typ 2 Typ 2 Typ 2 Typ 2 L1 / L2 / L3 N / PE MASTER SLAVE SLAVE 10 Uwaga: Instalacja może być wykonana wyłącznie przez wykwalifikowanych elektryków zgodnie z obowiązującymi normami.

11 STACJA ŁADUJĄCA LS4 z dwoma gniazdami ładowania Typu 2 Zasilanie Nap.znamionowe/ prąd znamionowy Moc ład. (max.) Prąd ładowania max Zabezpieczenie (wbudowane) Wykonanie standardowe Cyfrowy licznik energii (kwh) LAN + RFID 3G + RFID Zintegrowane ogrzewanie AC 1-fazowy 230V / 2 x 16A 2 x 3,7 kw 2 x 16A FI (Typ A) 230V / 2 x 32A 2 x 7,4 kw 2 x 32A AC 3-fazowy 400V / 32A 2 x 11 kw 2 x 16A FI (Typ B) 400V / 63A 2 x 22 kw 2 x 32A V / 63A 2 x 22 kw 2 x 32A 1) FI (Typ A) i moduł monitorujący DC; inne wersje na życzenie. Normy: IEC , EN , IEC/TS CC-Moduł: EN ; EN55022 Klasa B, EN i EN AKCESORIA FI (Typ A) i DC 1) Produkt Ogrzewanie (Opcja zima) zapobiega zamarzaniu i kondesacji Dolna płyta do zabetonowania (szer. x głęb. x wys.) 350x150x600mm Zestaw do mocowania rur średnica 60 mm Moduł przyłączeniowy LAN RFID-Karty 5 Sztuk Art.Nr Przewody Produkt Przewód z wtyczką Typu 2 i gniazdem Typu 2 AC 3-fazowy 32A, długość przewodu = 5m Przewód z wtyczką Typu 1 i gniazdem Typu 2 AC 1-fazowy 32A, długość przewodu = 5m Art.Nr Inne akcesoria na życzenie 11

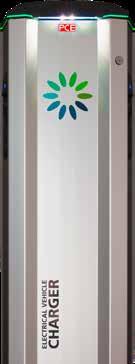

12 STACJA ŁADUJĄCA LS4 COMPACT z dwoma gniazdami ładującymi (wys.=900mm) do montażu na ścianie Typ prądu AC 1- lub 3-fazowy Moc ładowania do 2 x 22 kw Tryb ładowania 3 Wymiary (szer. x głęb. x wys.): 375x208x900mm Opcjonalnie z czytnikiem RIFD Oświetlenie przednie LED LAN / 3G 360 LED-informacja o statucie podświetlenia Gniazda ładowania Typu 2 z blokadą, odporne na warunki atmosferyczne, podświetlane Obudowa aluminiowa (IK10), trwała, solidna Drzwi przednie zamykane Stacja ładująca LS4 Compact do pojazdów elektrycznych została specjalnie zmodyfikowana do montażu na ścianie w garażach lub na parkingach. Stabilna aluminiowa kolumna ze wskaźnikiem naładowania LED 360 oraz oświetlenie obszaru reklamowego na froncie ma 2 gniazda ładowania (punkty ładowania) typu 2 o mocy do 2 x 22kW. Nowoczesne moduły komunikacyjne (LAN, 3G, RFID,...) oraz interfejsy do międzynarodowych standardów i protokołu OCPP zapewniają proste i łatwe podłączenie z systemami backend dla społeczności, monitoringiem i rozliczeniami, a zatem predysponują do sektora publicznego i półpublicznego. Wszystkie kolumny są dostarczane fabrycznie gotowe do podłączenia, razem ze wszystkimi niezbędnymi urządzeniami zabezpieczającymi, są szybkie i łatwe w montażu. Opcjonalnie montaż ścienny Łatwa instalacja, stacja gotowa do podłączenia 12

13 STACJA ŁADUJĄCA LS4 COMPACT z dwoma gniazdami typu 2 do montażu ściennego Zasilanie Napięcie znamionowe/ prąd znamionowy Moc ład. (max.) Max prąd ładowania Zabezpieczenmie (wbudowane) Wykonanie standardowe Cyfrowy licznik prądu (kwh) LAN + RFID 3G + RFID zintegrowane ogrzewanie AC 3-fazowy 400V / 32A 2 x 11 2 x 16A FI (Typ A) ) ) V / 63A 2 x 22 2 x 32A und DC 1) ) FI (Typ A) i moduł monitorujący DC; inne wersje na życzenie. Normy: IEC , EN , IEC/TS CC-Moduł: EN ; EN55022 Klasa B, EN i EN AKCESORIA Stacje ścienne Produkt Montaż ścienny LS4 compact Moduł przyłączeniowy LAN RFID-Karty 5 Sztuk Art.Nr Przewody Produkt Przewód z wtyczką Typu 2 i gniazdem Typu 2 AC 3-fazowy 32A, długość przewodu = 5m Przewód z wtyczką Typu 1 i gniazdem Typu 2 AC 1-fazowy 32A, długość przewodu = 5m Art.Nr

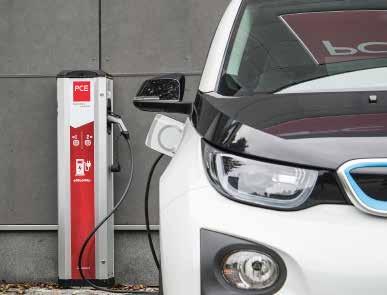

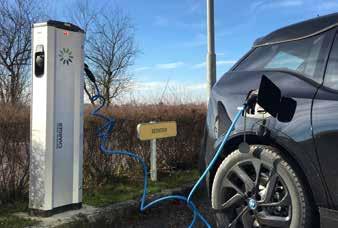

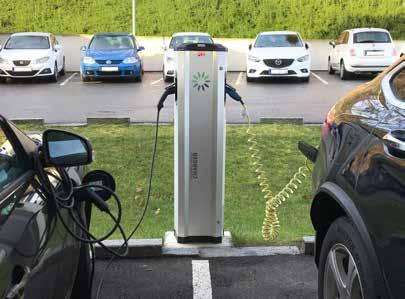

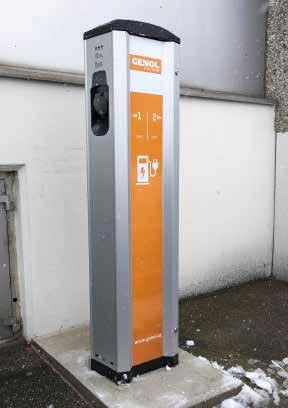

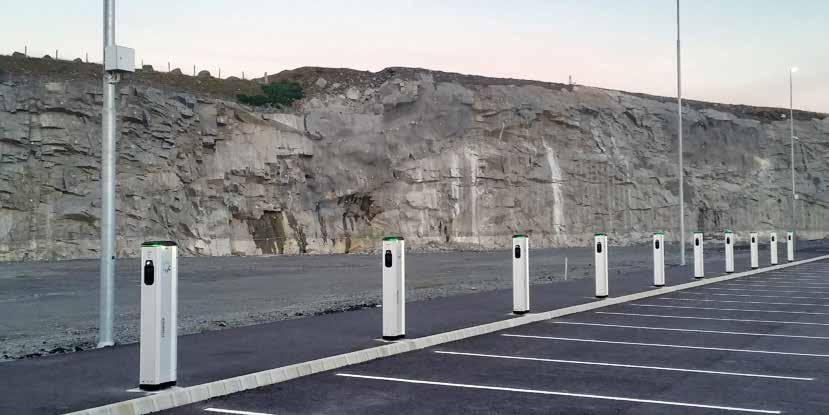

14 REFERENZEN

15 e-bike STACJA ŁADUJĄCA Seria MIKOŁAJKI Wyposażona Zwarta obudowa wykonana z wysokiej wytrzymałości tworzywa PC/ABS, Wymiary WxSxG = 255x204x114 mm Miejsce na zabezpieczenia do 4 modułów pod transparentnym okienkiem Stacja gotowa do podłączenia Stopień szczelności: IP Wersja standardowa Zabezpieczenia chronione okienkiem odpornym na uderzenia Wszystkie zewnętrzne części wykonane są ze stali nierdzewnej Oprzewodowanie wykonane, stacja gotowa do podłączenia (max. 3x10mm²) Gniazda wykonane z poliamidu (PA6), gniazda indywidualnie wymienne e-bike STACJA ŁADUJĄCA: Zabezpieczenia RCBO(6A) połączone z gniazdem dla dodatkowego zabezpieczenia Zabezpieczone gniazda (kolor zielony) 250V/16A naklejka e-bike STACJA ŁADUJĄCA Układ CEE 400V 5p GS 250V Zabezpieczenia 63A 32A 16A 16A RCD MCB Wejście InA RDF Nr kat. 2 2x RCBO 6A 1p+N 30mA C TYP A 1 x dławnica M20 1 x dławnica M20 z zaślepką InA 16A RDF 0, Seria HEL Wyposażona Zwarta obudowa wykonana z wysokiej wytrzymałości PC/ABS Wymiary WxSxG = 320x222x114 mm Miejsce na zabezpieczenia do 10 modułów pod transparentnym okienkiem Stacja gotowa do podłączenia Stopień szczelności: IP Wersja standardowa Zabezpieczenia chronione okienkiem odpornym na uderzenia Wszystkie zewnętrzne części wykonane są ze stali nierdzewnej Oprzewodowanie wykonane, stacja gotowa do podłączenia (max. 5x10mm²) Gniazda wykonane z poliamidu (PA6) z niklowanymi stykami, gniazda indywidulnie wymienne e-bike STACJA ŁADUJĄCA: Zabezpieczenia RCBO(6A) połączone z gniazdem dla dodatkowego zabezpieczenia Zabezpieczone gniazda (kolor zielony) 250V/16A naklejka e-bike STACJA ŁADUJĄCA 201 Układ CEE 400V 5p GS 250V Zabezpieczenia 63A 32A 16A 16A RCD MCB Wejście InA RDF Nr kat. 3 3x RCBO 6A 1p+N 30mA C TYP A 1 x dławnica M20 1 x dławnica M20 z zaślepką InA 16A RDF 0,

16 PCE Polska Sp. z o. o. ul. Podwalna 8A Dzierżoniów POLSKA TEL FAX pce@pce.pl
