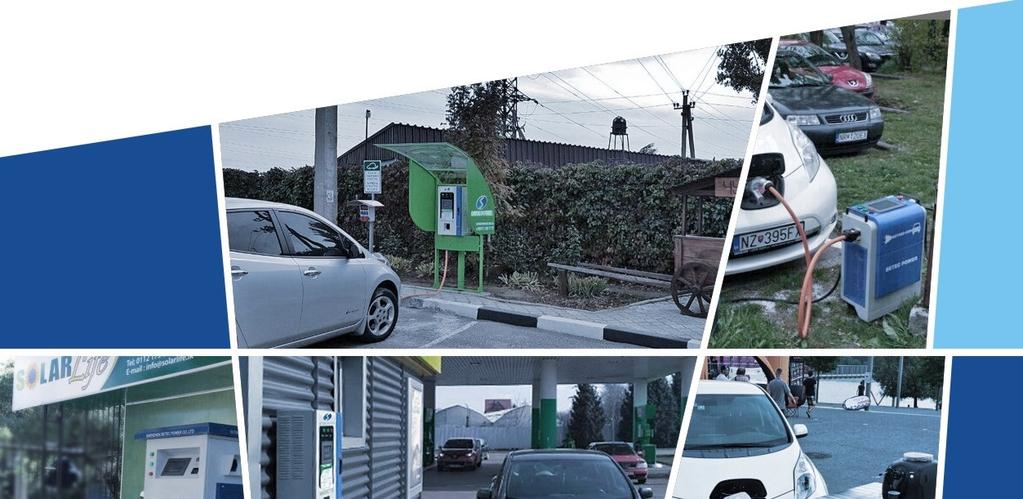

1 Profesjonalne stacje ładowania pojazdów elektrycznych. Znakomity produkt Efektywne rozwiązanie

2 SILTEC posiada profesjonalny dział badawczo-rozwojowy dzięki któremu dostarczane produkty są niezawodne i nowoczesne. Firma posiada szeroką gamę stacji ładowania prądem stałym z powszechnie stosowanymi przyłączami CHAdeMO, CCS i GB/T oraz stacje ładowania prądem przemiennym z przyłączem typu 2. Przenośne ładowarki prądem stałym 10kW, 20kW, 50kW, ścienne 20kW, stacjonarne od kW oraz ładowarki prądem przemienny o mocach 7kW i 22kW stanowią doskonały wybór dla użytkowników samochodów elektrycznych.

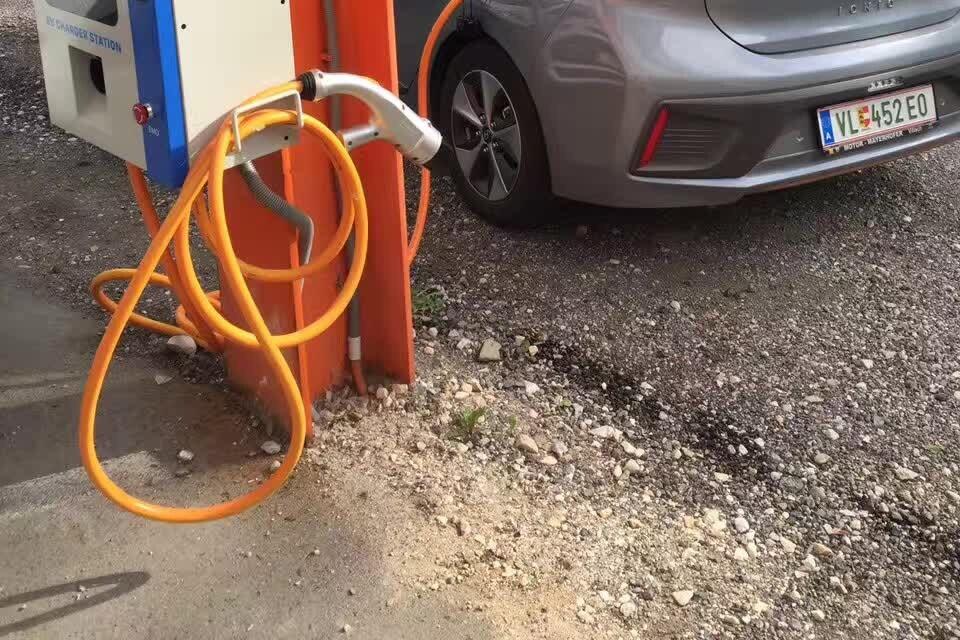

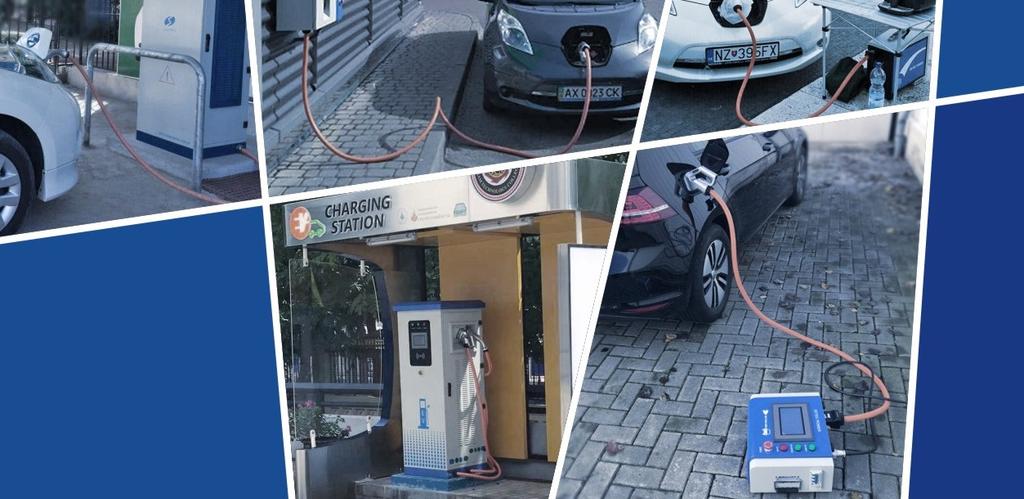

3 Stacje ładowania CHAdeMO i CCS PODSTAWOWE WŁAŚCIWOŚCI Ładowanie w standardzie CHAdeMO, CCS, AC typ 2 Możliwość jednoczesnego ładowania prądem DC i AC Dostępny protokół OCPP Wytrzymała obudowa Pełne naładowanie akumulatorów w czasie krótszym niż 30min. ZASTOSOWANIE Operatorskie sieci ładowania pojazdów elektrycznych Ogólnodostępne stacje ładowania rozmieszczone wzdłuż autostrad Stacje ładowania na potrzeby operatorów flot Stacje paliw i stacje obsługi Aplikacje w zabudowie mieszkaniowej

4

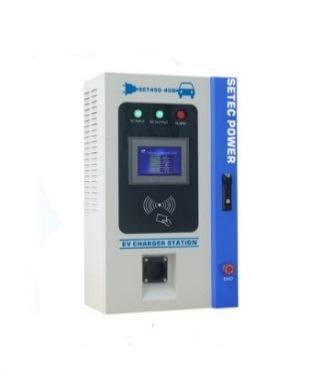

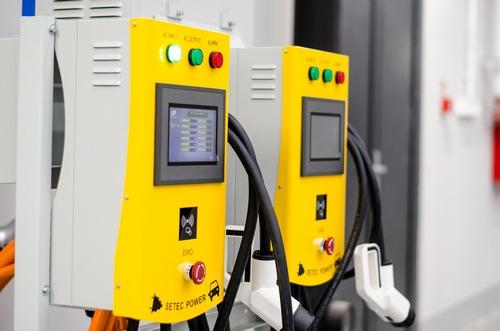

5 Stacja szybkiego ładowania pojazdów elektrycznych o mocy 20kW Model: SET450-40B (CHAdeMO, CCS, CHAdeMO+ CCS ) Zasilanie AC 3 fazy Wyjście DC Interfejs użytkownika Parametry fizyczne Parametry klimatyczne Zabezpieczenia Wentylacja Komunikacja BMS Napięcie nominalne Przyłącze 400V trójfazowe, pięcioprzewodowe Tolerancja napięcia wejściowego ± 15% Częstotliwość nominalna 50Hz lub 60Hz Tolerancja częstotliwości ± 10% Współczynnik mocy pf 0.99 Zniekształcenia prądu THDi 5% Moc wyjściowa Nominalne napięcie wyjściowe Prąd wyjściowy Dokładność regulacji napięcia 20kW V 0-40A 0,5% Dokładność regulacji prądu ±1% Składowa AC prądu 0,5% Sprawność AC/DC 96% Wyświetlacz LCD 7 Język Autoryzacja użytkownika Wymiary szafy (Wys. x Szer. x Głęb.) Waga systemu Długość przewodu Stopień ochrony Temperatura pracy Wilgotność powietrza 14 języków do wyboru RFID, OCPP 820 x 500 x 280mm 100kg 5m IP54-30 C do 50 C 95% bez kondensacji Przeciwzwarciowe / Przed przegrzaniem / Ochrona przed zbyt wysokim napięciem / Ochrona przed zbyt niskim napięciem / Ochrona przed przy awarii komunikacji Wymuszona CAN2.0 [CHAdeMO] / [GB / T] PLC [Combo] Producent zastrzega sobie prawo do wprowadzania w każdym czasie zmian dotyczących charakterystyki wyrobów. Parametry wyrobów mogą zmieniać się bez uprzedzenia.

6

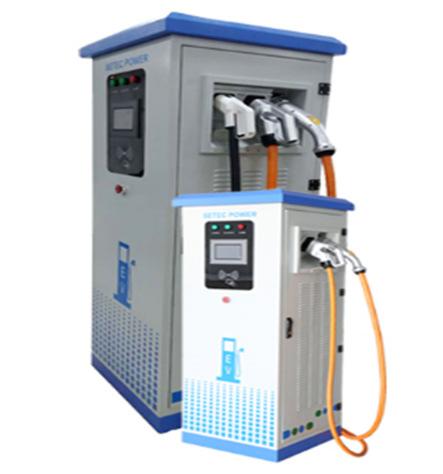

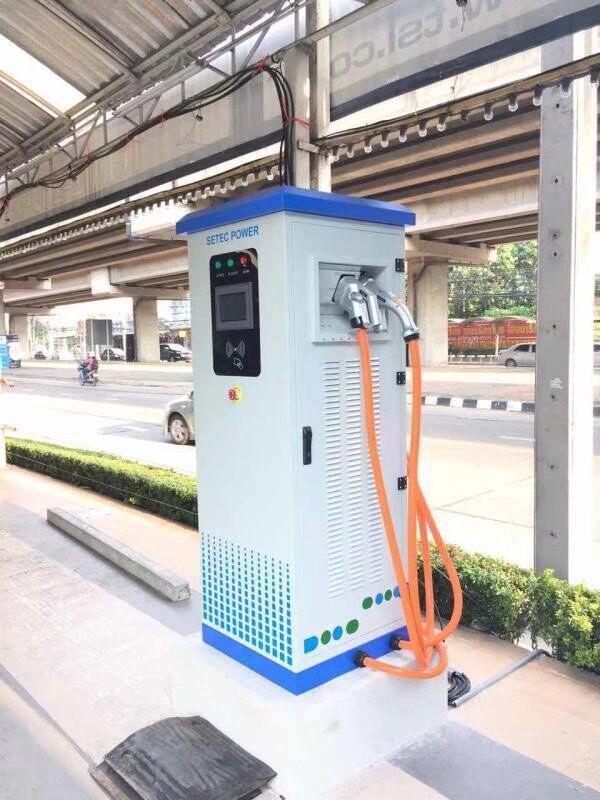

7 Stacja szybkiego ładowania pojazdów elektrycznych o mocy 50kW Model: SET Y (CHAdeMO, CCS, CHAdeMO+ CCS,CHAdeMO+ CCS + AC/TYP 2) Zasilanie AC 3 fazy Wyjście DC Interfejs użytkownika Parametry fizyczne Parametry klimatyczne Zabezpieczenia Wentylacja Komunikacja BMS Napięcie nominalne Przyłącze 400V trójfazowe, pięcioprzewodowe Tolerancja napięcia wejściowego ± 15% Częstotliwość nominalna 50Hz lub 60Hz Tolerancja częstotliwości ± 10% Współczynnik mocy pf 0.99 Zniekształcenia prądu THDi 5% Moc wyjściowa Nominalne napięcie wyjściowe Prąd wyjściowy Dokładność regulacji napięcia 50kW V 0-100A 0,5% Dokładność regulacji prądu ±1% Składowa AC prądu 0,5% Sprawność AC/DC 96% Wyświetlacz LCD 7 Język Autoryzacja użytkownika Wymiary szafy (Wys. x Szer. x Głęb.) Waga systemu Długość przewodu Stopień ochrony Temperatura pracy Wilgotność powietrza 14 języków do wyboru RFID, OCPP 1730 x 660 x 660mm 400kg 5m IP54-30 C do 50 C 95% bez kondensacji Przeciwzwarciowe / Przed przegrzaniem / Ochrona przed zbyt wysokim napięciem / Ochrona przed zbyt niskim napięciem / Ochrona przed przy awarii komunikacji Wymuszona CAN2.0 [CHAdeMO] / [GB / T] PLC [Combo] Producent zastrzega sobie prawo do wprowadzania w każdym czasie zmian dotyczących charakterystyki wyrobów. Parametry wyrobów mogą zmieniać się bez uprzedzenia.

8

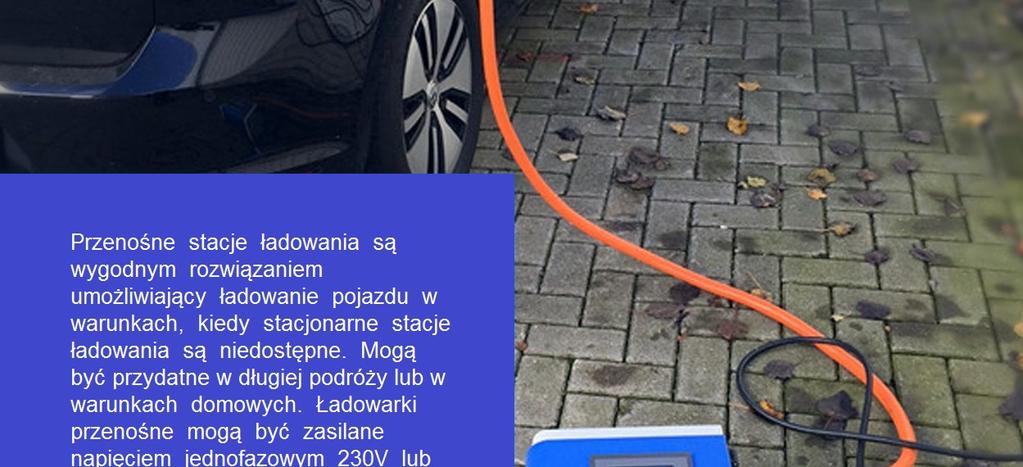

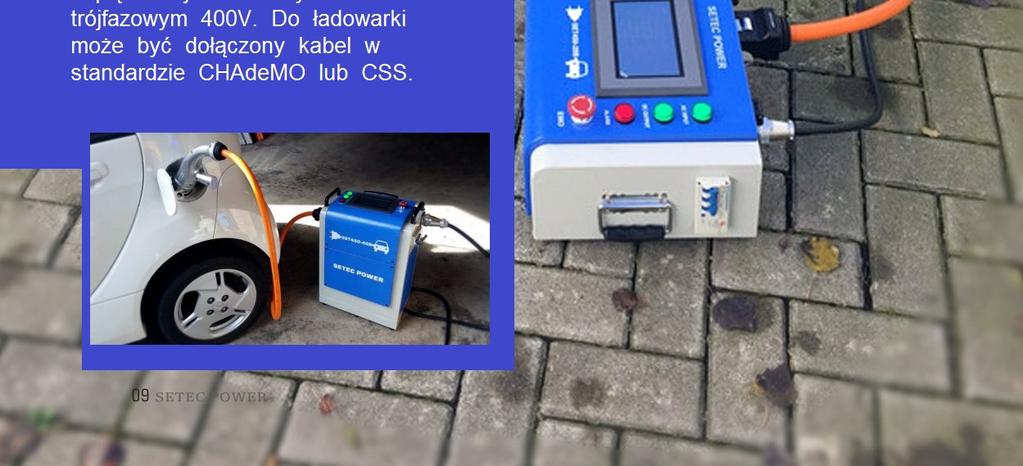

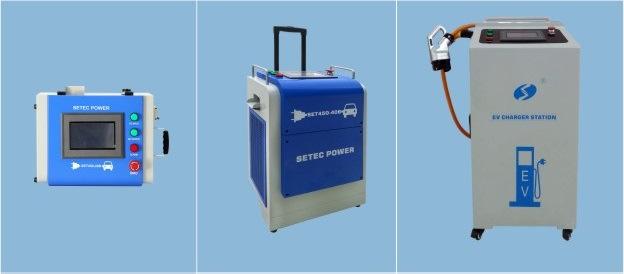

9 Przenośne szybkie ładowarki pojazdów elektrycznych (CHAdeMO, CCS, GB/T) Moc ładowarki 10kW 20kW 50kW Napięcie 400/230 Przyłącze 3 faza / 1 fazy 3 fazy Zasilanie AC Wyjście DC Interfejs użytkownika Parametry fizyczne Parametry klimatyczne Zabezpieczenia Komunikacja BMS Częstotliwość 45-55Hz Wsp. mocy 0,99 Prąd wejściowy 20/60A 40/120A 100A Tolerancja napięcia wejściowego 400/230 ± 15% Prąd wyjściowy 0-20A 0-40A 0-100A Dokładność regulacji napięcia Dokładność regulacji prądu <5% <1% Składowa AC prądu <5% Nominalne napięcie wyjściowe V / V Wyświetlacz LCD 7 Wymiary szafy (Wys. x Szer. x Głęb.) 40 x30 x x 60 x x 50 x 50 Waga 18kg 50kg 100kg Stopień ochrony IP31 Temperatura pracy -25 C do 50 C Wilgotność powietrza 95% bez kondensacji Przeciwzwarciowe / Przed przegrzaniem / Ochrona przed zbyt wysokim napięciem / Ochrona przed zbyt niskim napięciem / Ochrona przy awarii komunikacji CAN2.0 [CHAdeMO] / [GB / T] PLC [Combo] Producent zastrzega sobie prawo do wprowadzania w każdym czasie zmian dotyczących charakterystyki wyrobów. Parametry wyrobów mogą zmieniać się bez uprzedzenia.

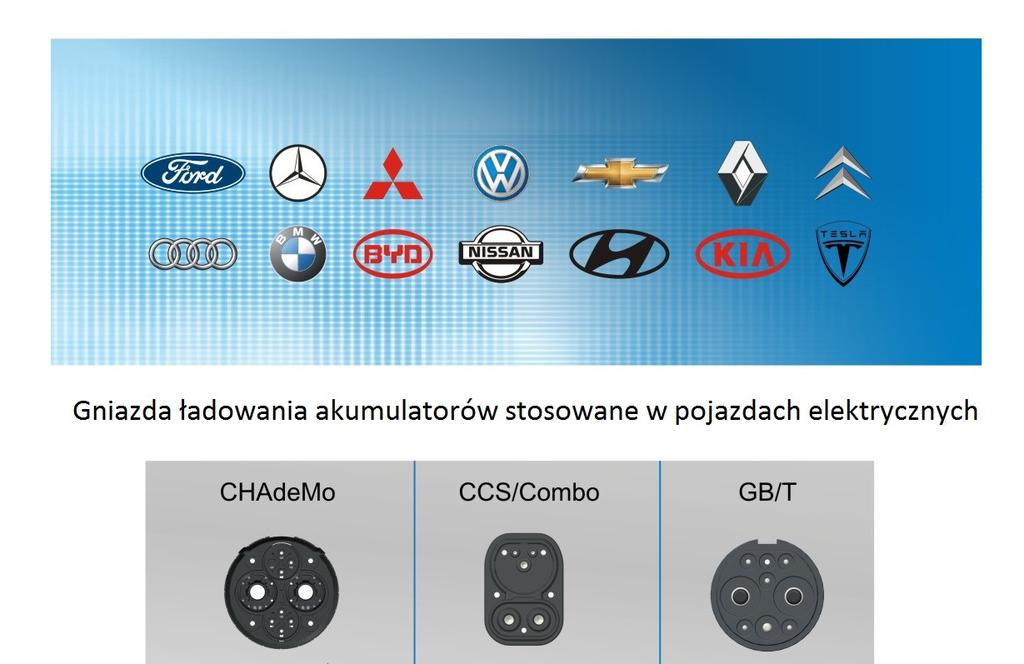

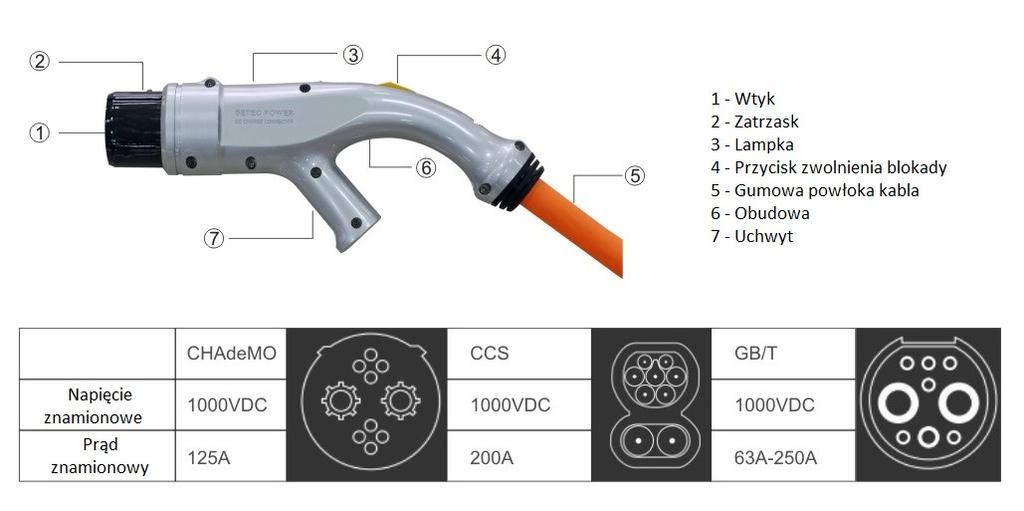

10 Charakterystyczne cechy wtyków stosowanych w oferowanych szybkich ładowarkach DC 1. Komfortowe użytkowanie Podłączenie pojazdu odbywa się jedynie poprzez wetknięcie wtyku ładowarki do gniazda ładowania w pojeździe. Po naładowaniu akumulatorów wystarczy nacisnąć przycisk zwalniający blokadę i wyjąć wtyk z gniazda. 2. Przyjazne dla użytkownika Wtyk ładowarki jest bardzo poręczny, a jego obsługa jest instynktowna. 3. Bezpieczne w obsłudze Wtyk jest wyposażony w potrójny, automatyczny system blokady, która zapobiega odłączeniu kabla od pojazdu w trakcie ładowania. 4. Szeroki zakres temperatury pracy Temperatura pracy mieści się w zakresie -30 C do +50 C. 5. Wysoka elastyczność i wytrzymałość kabla ładowarki Kabel ładowarki wykonano w izolacji gumowej cechującej się wysoką elastycznością i trwałością. Budowa wtyku

11

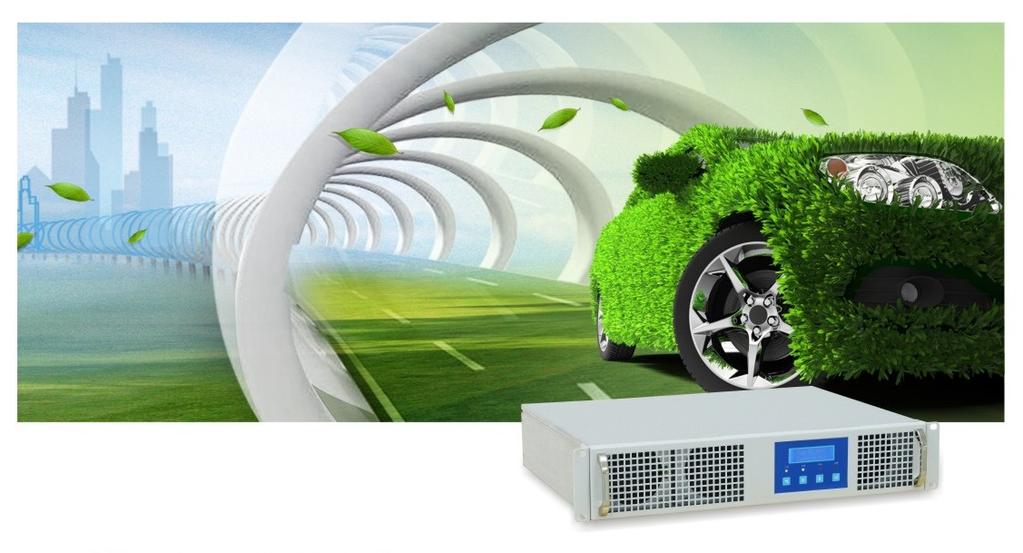

12 Charakterystyka modułu stacji ładowania Wstęp Stacje szybkiego ładowania DC wyposażone są w supernowoczesne moduły prostownikowe. Każdy moduł jest kompatybilny ze standardem CHAdeMO, CCS i GB/T i jest przystosowany do pracy równoległej. W zależności od wymaganej mocy stacji ładowania oraz miejsca instalacji można ją wyposażyć w odpowiednią ilość modułów prostownikowych (np.. 50kW dla ogólnodostępnych stacji, 20kW dla ładowania w warunkach domowych lub w garażu). Charakterystyka techniczna Sprawność 96% z funkcją miękkiego startu Separacja modułu sterującego od głównego obwodu. Płyty drukowane pokryte powłoką epoksydową zabezpieczającą elementy przed wilgocią i kurzem. Wielopoziomowe zabezpieczenie przed zwrotnym prądem ładowarki. Zasilanie trójfazowe z przewodem neutralnym. Symetryczny pobór prądów fazowych. Moduł komunikacyjny wyposażony w port CAN/RS485. System nadzoru może monitorować pracę modułu. Wyświetlacz LCD pokazuje na bieżąco parametry ładowania. Regulator ładowania posiada funkcję ograniczenia prądu ładowania. W przypadku gdy prąd ładowania osiąga wartość graniczną regulator pracuje w trybie regulatora napięcia. Moduły pracują w systemie równoległym z symetrycznym podziałem prądów. Awaria jednego modułu nie ma wpływu na pracę całej stacji. Wymiana na gorąco. Wymiana modułu lub doinstalowanie dodatkowego jest możliwa w trakcie pracy stacji. Zabezpieczenie przeciwzwarciowe, przed przegrzaniem, przed zbyt wysokim napięciem. Sygnalizacja stanów alarmowych.

13 Dane techniczne Model SDC450-10kW SDC750-10kW Napięcie wejściowe AC V Częstotliwość 45-65Hz Napięcie wyjściowe DC V DC V Max. prąd wyjściowy 23A 12,5A Moc wyjściowa 10kW Dokładność regulacji napięcia 0,5% Dokładność regulacji prądu 1% Składowa AC prądu 0,5% Sprawność 96% (obciążenie: %) Współczynnik mocy 0,99 Miękki start 3-8s Rezystancja izolacji Temperatura pracy Temperatura przechowywania Wilgotność Hałas Liczba modułów równoległych Zabezpieczenie przeciwprzepięciowe Stopień ochrony IP DC1000V, >10MΩ -25 C do +50 C -40 C do +70 C Praca 90%, przechowywanie 95%, 55dB 32 NIE IP21 MTBF >100000h Wymiary (Wys. x Szer. x Głęb.) 88 x 482 x 374 mm Waga 13kg Chłodzenie Funkcje panelu sterowania Wymuszone Sterowanie: ON/OFF, tryb Online/Offline, ładowanie normalne/ładowanie mocne Nastawy: Napięcie wyjściowe, limit prądu ładowania Pomiary: Napięcie wyjściowe, prąd wyjściowy, temperatura pracy Komunikacja: status ON/OFF, awaria Producent zastrzega sobie prawo do wprowadzania w każdym czasie zmian dotyczących charakterystyki wyrobów. Parametry wyrobów mogą zmieniać się bez uprzedzenia.

14 Stacje ładowania pojazdów elektrycznych prądem przemiennym Model: SET230-AC07 / Model: SET400-AC22 Naścienna stacje ładowania pojazdów elektrycznych prądem przemiennym o mocy 7kW i 22 kw Typ: SET230-AC07 i SET400-AC22 Przyłącze: Kabel zakończony z gniazdem Typ 2 Prąd wyjściowy: 32A Jednofazowe i trójfazowe stacje ładowania są doskonałym rozwiązaniem dla lokalizacji w centrach handlowych, hotelach, parkingach, wypożyczalniach samochodów lub w bazach flot samochodowych. Stacja wyposażona jest w kabel zakończony gniazdem typu 2. Jest odpowiednim urządzeniem do ładowania każdego pojazdu elektrycznego wyposażonego w gniazdo typ 2. Sterownik stacji pozwala na zdalne zarządzanie funkcjonowaniem stacji poprzez internet lub poprzez sieć wykorzystującą protokół OCCP.

15 Dane techniczne TYP SET230-AC07 SET400-AC22 Napięcie wejściowe AC230V AC400V (3x230V) Max. prąd wejściowy 32A 3x32A Moc wyjściowa 7kW 22kW Przyłącze Kabel z gniazdem typ 2 Stopień ochrony IP IP54 Temperatura pracy -20 C do +50 C Wilgotność 95% bez kondensacji OCCP Zgodny z OCCP Montaż Naścienny Sygnalizacja Wyświetlacz LCD, lampki LED Aktywacja karta RFID Gniazdo typu 2 IEC Zabezpieczenie nadprądowe Tak Detektor upływności doziemnej Tak Czytnik kart RFID Tak Producent zastrzega sobie prawo do wprowadzania w każdym czasie zmian dotyczących charakterystyki wyrobów. Parametry wyrobów mogą zmieniać się bez uprzedzenia.
