Instrukcja instalacji i konfiguracji czytników kart kryptograficznych, aplikacji procertum CardManager, obsługa aplikacji procertum CardManager w

Transkrypt

1 Instrukcja instalacji i konfiguracji czytników kart kryptograficznych, aplikacji procertum CardManager, obsługa aplikacji procertum CardManager w systemach OS X wersja 1.0

2 Spis treści 1 WSTĘP INSTALACJA CZYTNIKÓW KART KRYPTOGRAFICZNYCH W SYSTEMACH OS X INSTALACJA CZYTNIKA KART KRYPTOGRAFICZNYCH ACR 38 USB W SYSTEMACH OS X INSTALACJA CZYTNIKA KART KRYPTOGRAFICZNYCH OMNIKEY 5321 USB W SYSTEMACH OS X INSTALACJA APLIKACJI PROCERTUM CARDMANAGER W SYSTEMACH OS X DEINSTALACJA STEROWNIKÓW CZYTNIKÓW, APLIKACJI PROCERTUM CARDMANAGER W SYSTEMACH OS X DEINSTALACJA CZYTNIKA KART KRYPTOGRAFICZNYCH OMNIKEY 5321 USB W SYSTEMACH OS X DEINSTALACJA CZYTNIKA KART KRYPTOGRAFICZNYCH ACR 38 USB W SYSTEMACH OS X DEINSTALACJA APLIKACJI PROCERTUM CARD MANAGER OBSŁUGA APLIKACJI PROCERTUM CARDMANAGER W SYSTEMACH OS X INSTALACJA I KONFIGURACJA KOMPONENTÓW DO OBSŁUGI KARTY KRYPTOGRAFICZNEJ W APLIKACJACH POCZTOWYCH INSTALACJA I KONFIGURACJA KOMPONENTU TOKEND OBSŁUGA KOMPONENTU TOKEND PODPISYWANIE WIADOMOŚCI PRZY UŻYCIU APLIKACJI MAIL SZYFROWANIE WIADOMOŚCI PRZY UŻYCIU APLIKACJI MAIL INSTALACJA I KONFIGURACJA KOMPONENTU CRYPTO3PKCS PODPISYWANIE WIADOMOŚCI W APLIKACJI THUNDERBIRD SZYFROWANIE WIADOMOŚCI PRZY UŻYCIU APLIKACJI THUNDERBIRD INSTALACJA I KONFIGURACJA APLIKACJI UNIZETO W YOSEMITE OS X AKTUALIZACJA APLIKACJI PROCERTUM CARDMANAGER ORAZ PROCERTUM DIAGNOSTIC AKTUALIZACJA APLIKACJI PROCERTUM SMARTSIGN AKTUALIZACJA APLIKACJI TOKEND

3 3

4 1 Wstęp Celem dokumentu jest opisanie czynności niezbędnych do korzystania certyfikatów kwalifikowanych i niekwalifikowanych zapisanych na karcie kryptograficznej. Poniższy opis dotyczy instalacji i konfiguracji czytników kart kryptograficznych, instalacji aplikacji procertum CardManager oraz podstawowej obsługi zarówno w aplikacji do zarządzania kartą kryptograficzną jak i aplikacji do składania podpisów elektronicznych. 2 Instalacja czytników kart kryptograficznych w systemach OS X W systemach OS X istnieje możliwość instalacji czytników kart kryptograficznych. Poniżej opisano instalację 2 czytników kart kryptograficznych: smart card reader ACR 38 USB omnikey 5321 v2 Sterowniki dla ww urządzeń dostępne są na stronach producentów: Instalacja czytnika kart kryptograficznych ACR 38 USB w systemach OS X W pierwszym kroku należy pobrać sterowniki ze stron producentów. Następnie należy uruchomić proces instalacji. 4

5 Rysunek 1 pobrany pakiet instalacyjny ze strony producenta W kolejnym kroku należy uruchomić plik obrazu, i postępować zgodnie z wyświetlanymi komunikatami. Rysunek 2 kreator instalacji czytnika acr 38 usb Przejdź przyciskiem Dalej i zapoznaj się z informacjami o pakiecie. 5

6 Rysunek 3 kreator instalacji ważne informacje W kolejnym kroku zapoznaj się w warunkami licencji. 6

7 Rysunek 4 kreator instalacji warunki licencji W celu kontynuacji instalacji należy zatwierdzić warunki licencji. 7

8 Rysunek 5 kreator instalacji rodzaj instalacji W celu kontynuacji instalacji należy podać hasło administratora. Ponadto po zakończeniu instalacji wymagany będzie restart stacji roboczej. Rysunek 6 kreator instalacji podanie hasła administratora Po zakończeniu procesu instalacji należy wykonać restart stacji roboczej. Następnie po ponownym zalogowaniu należy podłączyć do portu USB czytnik kart krytpograficznych. 8

9 2.2. Instalacja czytnika kart kryptograficznych Omnikey 5321 USB w systemach OS X W celu instalacji sterowników dla czytnika Omnikey 5321 USB należy uruchomić pobrany pakiet ze strony producenta. Rysunek 7 kreator instalacji pakiet instacyjny dla czytnika Omnikey 5321 USB Po uruchomieniu pakietu na ekranie pojawi się kreator instalacji sterowników dla czytnika Omnikey 5321 USB. 9

10 Rysunek 8 kreator instalacji wstęp Przejdź do kolejnego kroku przyciskiem Dalej. Następnie zapoznaj się z wyświetlonymi informacjami. 10

11 Rysunek 9 kreator instalacji ważne informacje W kolejnym kroku zapoznaj się z warunkami licencji i jeśli chcesz kontynuować instalację zatwierdź je przyciskiem Akceptuj. 11

12 Rysunek 10 kreator instalacji warunki licencji Następnie przejdź do instalacji sterowników przyciskiem Instaluj. 12

13 Rysunek 11 kreator instalacji instalacja Po zakończeniu instalacji pojawi się na ekranie komunikat potwierdzający zakończenie instalacji. Następnie należy wykonać restart stacji roboczej. 13

14 Rysunek 12 kreator instalacji zakończenie instalacji Po ponownym zalogowaniu należy podłączyć czytnik kart kryptograficznych do portu USB. Zielona dioda czytnika wskazuje na gotowość do pracy. 3 Instalacja aplikacji procertum CardManager w systemach OS X W celu instalacji aplikacji procertum CardManager w sysytemie OS X należy pobrać pakiet instalacyjny ze strony producenta: W kolejnym kroku należy uruchomić pakiet instalacyjnym procertumcardmanager.dmg. 14

15 Rysunek 13 uruchomienie pakietu instalacyjnego Następnie należy uruchomić kreatora instalacji. Pojawi się ekran powitalny, przejdź przyciskiem Dalej. 15

16 Rysunek 14 kreator instalacji wstęp W kolejnym kroku należy zapoznać się z warunkami licencji. 16

17 Rysunek 15 kreator instalacji licencja W celu kontynuacji instalacji należy zatwierdzić warunki licencji przyciskiem Akceptuję. 17

18 Rysunek 16 kreator instalacji akceptacja licencji Następnie wskaż lokalizację instalacji bądź pozostaw ustawienia domyślne. Aplikacja zostanie zainstalowana w folderze Programy. 18

19 Rysunek 17 kreator instalacji lokalizacja instalacji Instalacja aplikacji wymaga podania hasła dla konta administratora. Wprowadź hasło i zatwierdź przyciskiem Zainstaluj oprogramowanie. Poprawna instalacja zostanie zakończona i potwierdzona poniższym komunikatem. 19

20 Rysunek 18 kreator instalacji zainstaluj oprogramowanie Instalacja pakietu procertum CardManager dobiegła końca. Zakończ proces przyciskiem Zamknij. 20

21 Rysunek 19 kreator instalacji zakończenie instalacji 4 Deinstalacja sterowników czytników, aplikacji procertum CardManager w systemach OS X 4.1. Deinstalacja czytnika kart kryptograficznych Omnikey 5321 USB w systemach OS X W celu deinstalacji sterowników czytnika należy usunąć katalog ifdokrfid_mac_universal bundle, znajdującego się w katalogu /usr/libexec/smartcardservice/drivers. Należy uruchomić aplikację Terminal, następnie w linii poleceń wpisać polecenia: cd /usr/libexec/smartcardservices/drivers/ 21

22 Rysunek 20 aplikacja Terminal lokalizacja sterowników czytnika W kolejnym kroku należy usunąć katalog poniższym poleceniem: sudo rm -r ifdokrfid_mac_universal bundle Rysunek 21 aplikacja Terminal usunięcie sterowników czytnika 4.2. Deinstalacja czytnika kart kryptograficznych ACR 38 USB w systemach OS X W celu deinstalacji sterowników do czytnika należy wykonać czynności opisane w pliku Readme.txt, który dołączony został do pakietu instalacyjnego. Poniżej opis czynności wymaganych do deinstalacji sterowników czytnika. W pierwszym kroku należy uruchomić aplikację Terminal. Następnie wykonać polecenie: 22

23 hdiutil attach /ścieżka do pliku dmg Rysunek 22 aplikacja Terminal montowanie pliku dmg Nastepnie należy przejść do katalogu, w którym znajduje się skrypt deinstalacji sterowników: cd "/Volumes/ACS CCID PC:SC Driver Installer" Rysunek 23 aplikacja Terminal lokalizowanie katalogu W kolejnym kroku należy usunąć sterowniki wykonując poniższe polecenia: sudo./uninstall_acsccid.sh sudo./uninstall_pcscd_autostart.sh 23

24 Poniższe polecenie usuwa sterownik czytnika wspierającego technologię CCID sudo./uninstall_ccid_remove_acs.sh Dla czytników nie wspierających technologii CCID należy wykonać poniższe polecenie: sudo./uninstall_acr38driver.sh Rysunek 24 aplikacja Terminal usuwanie sterowników czytnika 4.3. Deinstalacja aplikacji procertum Card Manager W celu deinstalacji aplikacji procertum CardManager należy uruchomić aplikację Terminal i wykonać poniższą sekwencję poleceń: cd /Applications/proCertum\ Card\ Manager.app/Contents/Resources/ Rysunek 25 aplikacja Terminal lokalizacja skrytpu do deinstalacji Następnie należy wywołać polecenie, które uruchomi skrypt do deinstalacji: sudo sh procertum\ CardManager-uninstall 24

25 Rysunek 26 aplikacja Terminal deinstalacja aplikacji 5 Obsługa aplikacji procertum CardManager w systemach OS X Przed uruchomieniem aplikacji procertum CardManager należy do portu USB podłączyć czytnik kart kryptograficznych. Do czytnika należy włożyć kartę kryptograficzną. Następnie z menu Programy wybierz ikonę aplikacji procertum CardManager. Rysunek 27 aplikacja procertum Card Manager Po chwili na ekranie pojawi się aplikacja procertum Card Manager. 25

26 Rysunek 28 aplikacja procertum Card Manager Po uruchomieniu aplikacji w górnej belce można wybrać informacje o programie, opcje oraz zakończyć pracę aplikacji. Rysunek 29 aplikacja procertum Card Manager Po wywołaniu opcji O programie użytkownik może zapoznać się z informacjami o programie. 26

27 Rysunek 30 o programie Domyślnie aplikacja ukrywa przyciski Usunięcie certyfikatu. W celu ich wyświetlenia należy z memu wybrać Opcje. Rysunek 31 opcje W celu zakończenia pracy z aplikacją należy wybrać opcję Zakończ. W listy rozwijalnej wybierz czytnik, którego używasz. Odczytaj zawartość kart przyciskiem Odczyt karty. Interfejs aplikacji podzielony jest na 3 zakładki: Informacja o karcie podstawowe informacje o karcie 27

28 Rysunek 32 informacja o karcie W zakładce tej użytkownik może odczytać numer karty oraz sprawdzić jakie zostały utworzone profile. Profil zwykły informacje na temat profilu i zawartych w nim certyfikatów Rysunek 33 profil zwykły karty W zakładce tej użytkownik może odczytać: listę certyfikatów, szczegóły poszczególnych certyfikatów, status kodu PIN/PUK. W celu zmiany kodu PIN należy wybrać opcję Zmiana kodu PIN. Należy podać bieżący PIN a następnie zdefiniować nowy PIN. 28

29 Rysunek 34 profil zwykły karty zmiana PIN Minimalna długość PIN to 4 znaki a maksymalna długość PIN to 8 znaków. Po zdefiniowaniu nowego PIN na ekranie pojawi się komunikat: Rysunek 35 profil zwykły karty potwierdzenie zmiany PIN Jeśli istnieje konieczność zmiany kodu PUK to należy wybrać opcję Zmiana PUK. 29

30 Rysunek 36 profil zwykły karty zmiana PUK Minimalna długość PUK to 4 znaki a maksymalna długość PIN to 8 znaków. Po zdefiniowaniu nowego PIN na ekranie pojawi się komunikat: Rysunek 37 profil zwykły karty potwierdzenie zmiany PUK W przypadku konieczności wyświetlenia szczegółów certyfikatu należy wskazać certyfikat i wybrać opcję Szczegóły certyfikatu. Na ekranie pojawią się szczegóły certyfikatu (okno systemowe mac os x). 30

31 Rysunek 38 profil zwykły karty szczegóły certyfikatu Aplikacja procertum CardManager pozwala na import certyfikatu z pliku p12 lub pfx (format zgdodny z PKCS#12). W celu importu wybierz opcję Import Certyfikatu. Następnie wskaż plik z certyfikatem. Rysunek 39 profil zwykły karty import certyfikatu Po wskazaniu pliku z certyfikatem o potwierdzeniu wyboru przyciskiem Otwórz podaj hasło do 31

32 pliku p12/pfx chroniące klucz prywatny. Ponadto należy podać bieżący PIN dla profilu zwykłego. Rysunek 40 profil zwykły karty import certyfikatu Podane dane należy potwierdzić przyciskiem OK. poniższym komunikatem: Proces importu zostanie potwierdzony Rysunek 41 profil zwykły karty import certyfikatu Profil bezpieczny informacje na temat profilu i zawartych w nim certyfikatów 32

33 Rysunek 42 profil bezpieczny karty W zakładce tej użytkownik może odczytać: listę certyfikatów, szczegóły poszczególnych certyfikatów, status kodu PIN/PUK. W celu zmiany kodu PIN należy wybrać opcję Zmiana kodu PIN. Należy podać bieżący PIN a następnie zdefiniować nowy PIN. Rysunek 43 profil bezpieczny karty zmiana PIN Minimalna długość PIN to 4 znaki a maksymalna długość PIN to 8 znaków. Po zdefiniowaniu nowego PIN na ekranie pojawi się komunikat: 33

34 Rysunek 44 profil bezpieczny karty potwierdzenie zmiany PIN Jeśli istnieje konieczność zmiany kodu PUK to należy wybrać opcję Zmiana PUK. Rysunek 45 profil zwykły karty zmiana PUK Minimalna długość PUK to 4 znaki a maksymalna długość PIN to 8 znaków. Po zdefiniowaniu nowego PIN na ekranie pojawi się komunikat: 34

35 Rysunek 46 profil bezpieczny karty potwierdzenie zmiany PUK W przypadku konieczności wyświetlenia szczegółów certyfikatu należy wskazać certyfikat i wybrać opcję Szczegóły certyfikatu. Na ekranie pojawią się szczegóły certyfikatu (okno systemowe mac os x). Rysunek 47 profil bezpieczny karty szczegóły certyfikatu Aplikacja procertum CardManager pozwala na import certyfikatu z pliku cer. lub der. (format zgdodny z PKCS#7). Warunkiem koniecznym jest posiadanie zapisanego klucza prywatnego na karcie w profilu bezpiecznym. 35

36 Rysunek 48 profil bezpieczny karty import certyfikatu Po wskazaniu pliku z certyfikatem o potwierdzeniu wyboru przyciskiem. Należy podać bieżący PIN dla profilu bezpiecznego. Rysunek 49 profil bezpieczny karty import certyfikatu 36

37 Podane dane należy potwierdzić przyciskiem OK. poniższym komunikatem: Proces importu zostanie potwierdzony Rysunek 50 profil bezpieczny karty import certyfikatu 6 Instalacja i konfiguracja komponentów do obsługi karty kryptograficznej w aplikacjach pocztowych Aby móc skorzystać z certyfikatu znajdującego się na karcie należy w zależności od aplikacji zainstalować i skonfigurować wymagane komponenty. W niniejszym rozdziale opisano instalację i konfigurację następujących komponentów: Tokend pozwala na natywną komunikację z aplikacjami Mac OS X Crypto3PKCS komponent pośredniczący w komunikacji pomiędzy kartą kryptograficzną a oprogramowaniem, pozwala na komunikację opartą na standardach PKCS# Instalacja i konfiguracja komponentu tokend Po pobraniu komponentu crypto3tokend_signed.tar należy go rozpakować. W tym celu uruchom aplikację Terminal. Następnie wykonaj poniższe polecenie: tar xvf crypto3tokend_signed.tar 37

38 Rysunek 51 rozpakowanie archiwum tar Następnie należy skopiować rozpakowane archiwum crypto3tokend.tokend do następującej lokalizacji: /System/Library/Security/tokend/ W tym celu należy wykonać poniższe polecenia: sudo cp R /Users/administrator/Documents/TokenID/crypto3tokend.tokend /System/Library/Security/tokend/ gdzie: /Users/administrator/Documents/TokenID/crypto3tokend.tokend lokalizacja rozpakowanego archiwum /System/Library/Security/tokend/ - docelowa lokalizacja rozpakowanego archiwum Rysunek 52 kopiowanie komponenty do lokalizacji docelowej W ostatnim kroku należy zmodyfikować uprawnienia pliku aplikacji. W tym celu należy wykonać poniższe polecenie: sudo chmod 777 /System/Library/Security/tokend/crypto3tokend.tokend/Contents/MacOS/crypto3tokend Podaj hasło roota i zatwierdź modyfikacje. Po wykonaniu polecenia instalacja i konfiguracja komponentu dobiegła końca. 38

39 Rysunek 53 modyfikacja uprawnień pliku aplikacji Istnieje również możliwość instalacji komponentu przy użyciu dedykowanego instalatora Tokend.pkg. Pobierz instalator ze strony Następnie na ekranie pojawi się kreator instalacji. Rysunek 54 Kreator instalacji Tokend Przejdź przyciskiem dalej do kolejnego kroku. 39

40 Rysunek 55 Kreator instalacji Tokend Przejdź do kolejnego kroku przyciskiem Dalej. 40

41 Rysunek 56 Kreator instalacji Tokend W ostatnim kroku wybierz Instaluj. Komponent Tokend zostanie zainstalowany w środowisku Mac OS X. Instalacja wymaga uwierzytelnienia użytkownika, podaj hasło administrator. Po chwili na ekranie pojawi się komunikat o zakończeniu procesu instalacji. Potwierdź ten fakt przyciskiem Zamknij. 41

42 Rysunek 57 Kreator instalacji Tokend 6.2 Obsługa komponentu tokend Aby sprawdzić poprawność wykonanej w pkt 6.1 instalacji i konfiguracji podłącz czytnik do komputera. Następnie włóż kartę kryptograficzną do czytnika. Uruchom aplikację Pęk kluczy znajdująca się w narzędziach systemu Mac OS. W tym celu otwórz program Dostęp do pęku kluczy (możesz do niego przejść, wybierając opcję Narzędzia z menu Idź w Finderze). Po uruchomieniu aplikacji w sekcji Pęk kluczy pojawi się nazwa kontenera karty kryptograficznej (tak jak na poniższym ekranie). W prawej części zostanie wyświetlony certyfikat znajdujący się na karcie. Informacje o sposobie importu certyfikatu na kartę znajdują się w pkt. 5 niniejszej dokumentacji. Rysunek 58 aplikacja Dostęp do pęku kluczy Aplikacja pozwala na przejrzenie znajdujących się na karcie certyfikatów. W tym celu rozwiń i dwukrotnie kliknij na certyfikacie. 42

43 Rysunek 59 szczegóły certyfikatu 6.3 Podpisywanie wiadomości przy użyciu aplikacji Mail Aby podpisać wiadomość certyfikatem z karty kryptograficznej przed uruchomieniem aplikacji należy włożyć kartę do czytnika. Następnie uruchom aplikację Mail. Zredaguj wiadomość do odbiorcy, włącz mechanizm podpisywania poczty. Rysunek 60 Wysyłanie wiadomości podpisanej 43

44 W przypadku pierwszego użycia karty należy podać PIN karty chroniący dostęp do klucza prywatnego. Rysunek 61 PIN do karty Po podaniu PIN do karty wiadomość zostanie podpisana. Rysunek 62 Wiadomość podpisana certyfikatem 6.4 Szyfrowanie wiadomości przy użyciu aplikacji Mail Aby zaszyfrować wiadomość należy posiadać klucz publiczny odbiorcy. Klucz publiczny można pozyskać na kilka sposobów. Jedną z nich jest dodanie odbiorcy z wiadomości podpisanej. W tym celu dodaj do lokalnej książki adresowej odbiorcę. Następnie zredaguj nową wiadomość do odbiorcy (wybierz go z książki adresowej). 44

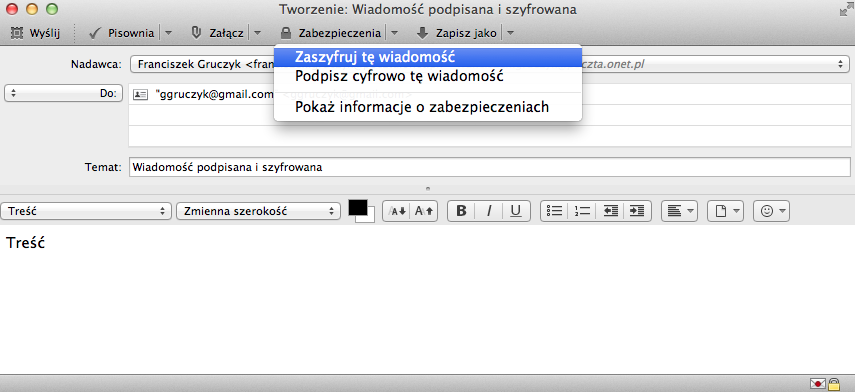

45 Rysunek 63 Redagowanie wiadomości do odbiorcy Po dodaniu odbiorcy wiadomości, zredagowaniu tematu i treści włącz podpisywanie i szyfrowanie wiadomości. W tym celu kliknij na ikony znajdujące po prawej stronie okna wiadomości. Rysunek 64 Podpisywanie i szyfrowanie wiadomości Wyślij wiadomość do odbiorcy. Wiadomość zostanie podpisana i zaszyfrowana. 45

46 Rysunek 65 Wysyłanie podpisanej i zaszyfrowanej wiadomości 6.5 Instalacja i konfiguracja komponentu Crypto3PKCS Aby skorzystać z możliwości użycia karty w oprogramowaniu wykorzystującym standard PKCS#11 w środowisku Mac OS X należy zainstalować komponent crypto3pkcs. W tym celu należy pobrać ze strony bibliotekę crypto3pkcs.dylib. Jest to sterownik do karty cryptocertum, pozwalający na obsługę profilu zwykłego. Więcej informacji na temat obsługi profilu bezpiecznego znajduj się na stornie Po pobraniu należy rozpakować archiwum crypto3pkcs.tar w dowolnej lokalizacji. Uruchom aplikacje Terminal a następnie wykonaj poniższe polecenie: tar xvf crypto3pkcs.tar Rysunek 66 Rozpakowanie archiwum tar Po rozpakowaniu archiwum w lokalizacji pojawi się sterownik do obsługi profilu zwykłego 46

47 crypto3pkcs.dylib W dalszej części zostanie przedstawiona konfiguracja na przykładzie aplikacji pocztowej Thunderbird. Przed uruchomienie Thunderbird włóż kartę z certyfikatem do czytnika. Po uruchomieniu aplikacji wybierz Narzędzia - Konfiguracja kont Zabezpieczenia. Rysunek 67 Konfiguracja zabezpieczeń Thunderbird Następnie wybierz Urządzenia zabezpieczające. 47

48 Rysunek 68 Konfiguracja zabezpieczeń Thunderbird Zdefiniuj urządzenie zabezpieczające, wybierz Wczytaj. Rysunek 69 Konfiguracja zabezpieczeń Thunderbird Zdefiniuj nazwę modułu, wskaż lokalizację pliku sterownika crypto3pkcs.dylib. Zatwierdź ustawienia przyciskiem OK. W oknie Menadżera Urządzeń pojawi się zdefiniowane urządzenie. Połącz się z urządzeniem wybierając Zaloguj. Następnie podaj PIN do karty. Rysunek 70 Konfiguracja zabezpieczeń Thunderbird 48

49 W kolejnym kroku wskaż certyfikaty do podpisywania i szyfrowania. Rysunek 71 Konfiguracja zabezpieczeń Thunderbird Po prawidłowej konfiguracji okno Zabezpieczeń powinno wyglądać tak jak na poniższym ekranie. Rysunek 72 Konfiguracja zabezpieczeń Thunderbird Aplikacja Thunderbird została skonfigurowana poprawnie i użytkownik może podpisywać i szyfrować wiadomości. 6.6 Podpisywanie wiadomości w aplikacji Thunderbird Przed uruchomieniem Thunderbird włóż kartę do czytnika, następnie uruchom aplikację. Zredaguj nową wiadomość do odbiorcy. Po jej zredagowaniu wybierz Zabezpieczenia Podpisz cyfrowo tę wiadomość. 49

50 Rysunek 73 Redagowanie i podpisywanie wiadomości Thunderbird Po wybraniu podpisywania poczty wyślij wiadomość do odbiorcy. W elementach wysłanych znajduje się wiadomość podpisana cyfrowo. Rysunek 74 Podpisywanie wiadomości Thunderbird 6.7 Szyfrowanie wiadomości przy użyciu aplikacji Thunderbird Aby zaszyfrować wiadomość należy posiadać klucz publiczny odbiorcy. Klucz publiczny można pozyskać na kilka sposobów. Jedną z nich jest dodanie odbiorcy z wiadomości podpisanej. W tym celu dodaj do lokalnej książki adresowej odbiorcę. Następnie zredaguj nową wiadomość do odbiorcy (wybierz go z książki adresowej). 50

51 Rysunek 75 Podpisywanie i szyfrowanie wiadomości Thunderbird Po wysłaniu wiadomości w elementach wysłanych pojawi się wiadomość podpisana i szyfrowana. Rysunek 76 Podpisywanie i szyfrowanie wiadomości Thunderbird 51

52 7 Instalacja i konfiguracja aplikacji Unizeto w Yosemite OS X Wraz z pojawieniem się nowej wersji systemu operacyjnego Yosemite OS X producent zmodyfikował komponenty odpowiedzialne za obsługę kart kryptograficznych. W celu poprawnej obsługi dotychczasowo eksploatowanych aplikacji należy wykonać ich aktualizacje. Przygotowane aktualizacje obejmują następujące aplikacje: procertum SmartSign procertum CardManager procertum Diagnostic tokend 7.1 Aktualizacja aplikacji procertum CardManager oraz procertum Diagnostic Pobierz z pakiet pcc_pcd_yosemite_patch.tar. Zapisz pakiet do dowolnej lokalizacji. Uruchom terminal i wykonaj poniższe polecenia: tar -zfxv pcc_pcd_yosemite.patch 52

53 Rysunek 77 rozpokowanie archiwum tar Po rozpakowaniu archiwum w katalogu należy wykonać poniższe polecenie: sudo sh pccm_pcd_yosemite_patch_run 53

54 Rysunek 78 uruchomienie skryptu aktualizacyjnego Podaj hasło administratora, po tym nastąpi aktualizacji komponentów aplikacji procertum CardManager oraz procertum Diagnostic. W celu weryfikacji poprawności działania aplikacji podłącz czytnik kart kryptograficznych, włóż kartę i uruchom aplikację procertum CardManager. 54

55 Rysunek 79 weryfikacja poprawności działania aplikacji 7.2. Aktualizacja aplikacji procertum SmartSign Aktualizację aplikacji procertum SmartSign można wykonać w dwojaki sposób. W przypadku gdy posiadasz już zainstalowaną aplikację procertum SmartSign należ wykonać aktualizcję. W tym celu pobierz pakiet smartsign_yosemite_patch.tar. Zapisz pakiet do dowolnej lokalizacji. Uruchom terminal i wykonaj poniższe polecenia: tar -zfxv smartsign_yosemite_patch.tar. Rysunek 80 rozpokowanie archiwum tar Rysunek 81 rozpokowanie archiwum tar Po rozpakowaniu archiwum w katalogu należy wykonać poniższe polecenie: sudo sh smartsign_yosemite_patch_run 55

56 Rysunek 82 uruchomienie skryptu aktualizacją Podaj hasło administratora, po tym nastąpi aktualizacji komponentów aplikacji procertum SmartSign W celu weryfikacji poprawności działania aplikacji podłącz czytnik kart kryptograficznych, włóż kartę i uruchom aplikację procertum SmartSign. W przypadku gdy nie posiadasz zainstalowanej aplikacji należy z pobrać pakiet instalacyjny dedykowany dla wersji OS X Yosemite procertumsmartsign2159- yosemite.dmg. Postępuj zgodnie z opisem jak w pkt. 3 niniejszej dokumetacji Aktualizacja aplikacji tokend Pobierz z pakiet tokendyosemite.tar. Pakiet zawiera dwa komponenty: crypto3tokend.tokend obsługa profilu zwykłego z certyfikatami niekwalifikowanym cryptocertum3tokend.tokend - obsługa profilu bezpiecznego z certyfikatami kwalifikowanym Zapisz pakiet do dowolnej lokalizacji. Uruchom terminal i wykonaj poniższe polecenia: tar -zfxv tokendyosemite.tar. 56

57 Rysunek 83 rozpakowanie archiwum tar Następnie należy skopiować rozpakowane archiwum crypto3tokend.tokend do następującej lokalizacji: /System/Library/Security/tokend/ W tym celu należy wykonać poniższe polecenia: sudo cp R /Users/administrator/Documents/TokenID/crypto3tokend.tokend /System/Library/Security/tokend/ gdzie: /Users/administrator/Documents/TokenID/crypto3tokend.tokend lokalizacja rozpakowanego archiwum /System/Library/Security/tokend/ - docelowa lokalizacja rozpakowanego archiwum Rysunek 84 kopiowanie komponenty do lokalizacji docelowej 57

58 W ostatnim kroku należy zmodyfikować uprawnienia pliku aplikacji. W tym celu należy wykonać poniższe polecenie: sudo chmod 777 /System/Library/Security/tokend/crypto3tokend.tokend/Contents/MacOS/crypto3tokend Podaj hasło roota i zatwierdź modyfikacje. Po wykonaniu polecenia instalacja i konfiguracja komponentu dobiegła końca. Rysunek 85 modyfikacja uprawnień pliku aplikacji Obłsuga aplikacji nie uległa zmianie i sposób pracy z aplikacją jest opisany pkt.6.2 niniejszej dokumentacji. 58
