1 Urządzenia kontrolno - pomiarowe Innowacja> technologia > przyszłość

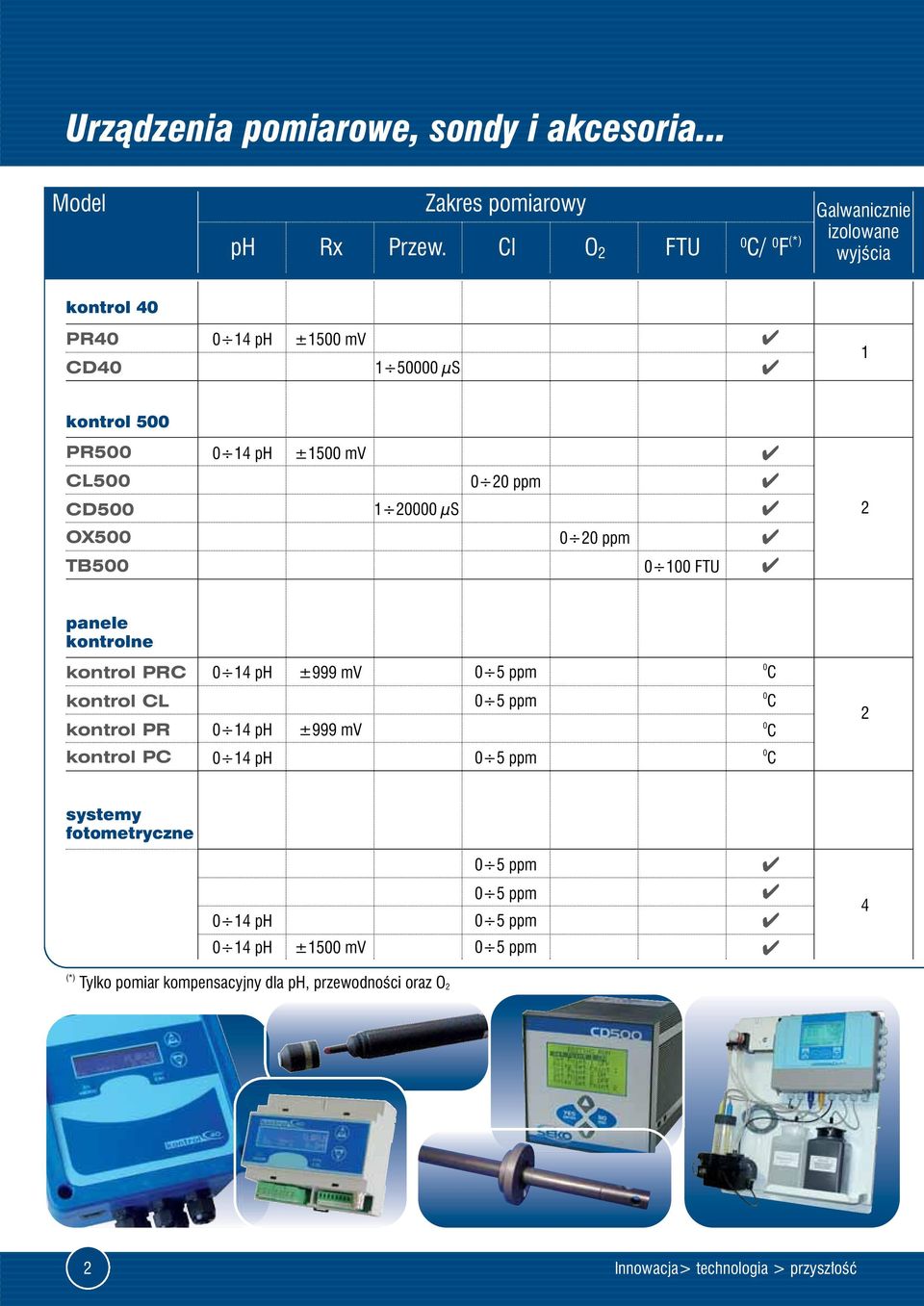

2 Urządzenia pomiarowe, sondy i akcesoria... Model Zakres pomiarowy ph Rx Przew. Cl O 2 FTU 0 C/ 0 F (*) Galwanicznie izolowane wyjścia kontrol 0 PR0 CD0 0 1 ph ±1500 mv µs 1 kontrol 500 PR ph ±1500 mv CL ppm CD µs 2 OX ppm TB FTU panele kontrolne kontrol PRC 0 1 ph ±999 mv 0 5 ppm 0 C kontrol CL kontrol PR 0 1 ph ±999 mv 0 5 ppm 0 C 0 C 2 kontrol PC 0 1 ph 0 5 ppm 0 C systemy fotometryczne 0 5 ppm 0 1 ph 0 5 ppm 0 5 ppm 0 1 ph ±1500 mv 0 5 ppm (*) Tylko pomiar kompensacyjny dla ph, przewodności oraz O 2 2 Innowacja> technologia > przyszłość

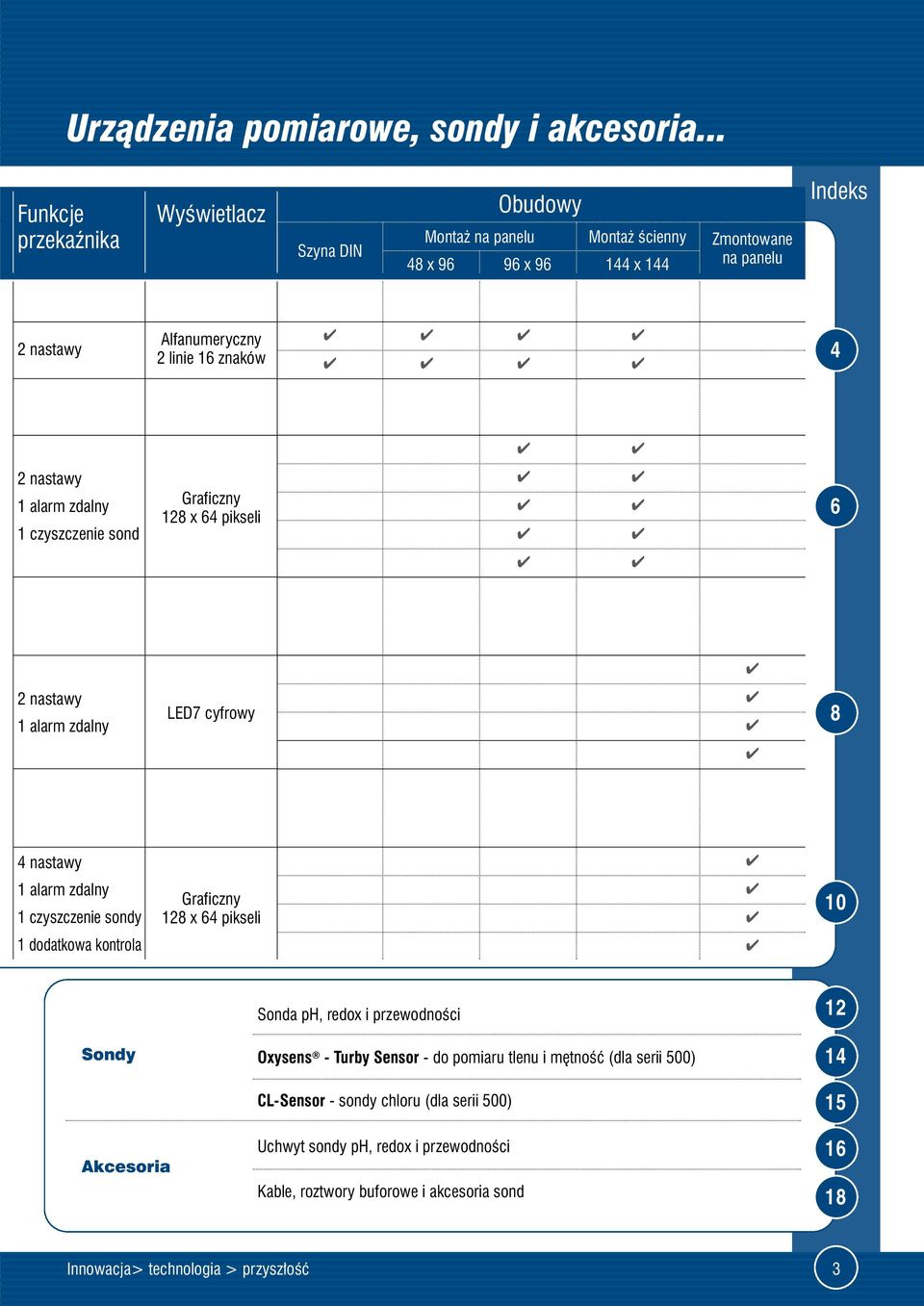

3 Urządzenia pomiarowe, sondy i akcesoria... Funkcje przekaźnika Wyświetlacz Szyna DIN Obudowy Montaż na panelu 8 x x 96 Montaż ścienny 1 x 1 Zmontowane na panelu Indeks 2 nastawy Alfanumeryczny 2 linie 16 znaków 2 nastawy 1 alarm zdalny 1 czyszczenie sond Graficzny 128 x 6 pikseli 6 2 nastawy 1 alarm zdalny LED7 cyfrowy 8 nastawy 1 alarm zdalny 1 czyszczenie sondy Graficzny 128 x 6 pikseli 10 1 dodatkowa kontrola Sonda ph, redox i przewodności 12 Sondy Oxysens - Turby Sensor - do pomiaru tlenu i mętność (dla serii 500) 1 CL-Sensor - sondy chloru (dla serii 500) 15 Akcesoria Uchwyt sondy ph, redox i przewodności Kable, roztwory buforowe i akcesoria sond Innowacja> technologia > przyszłość 3

4 Kontrola i pomiar ph, redox i przewodności kontrol 0 Technologicznie zaawansowany przyrząd, który może być używany przy takich zastosowaniach jak: produkcja wody mineralnej uzdatnianie wody galwanotechnika produkcja i przetwarzanie żywności baseny biotechnologie instalacje filtrujące kontrol PR0 kontrol CD0 ph/redox przewodność Wersja do montażu na ścianie ze stopniem ochrony IP65 (1x1x90 mm) Wersja dla montażu na szynie DIN (6 modułów) Wersja do montażu na panelu (8x96x100 mm) Wersja do montażu na panelu (96x96x92 mm) Innowacja> technologia > przyszłość

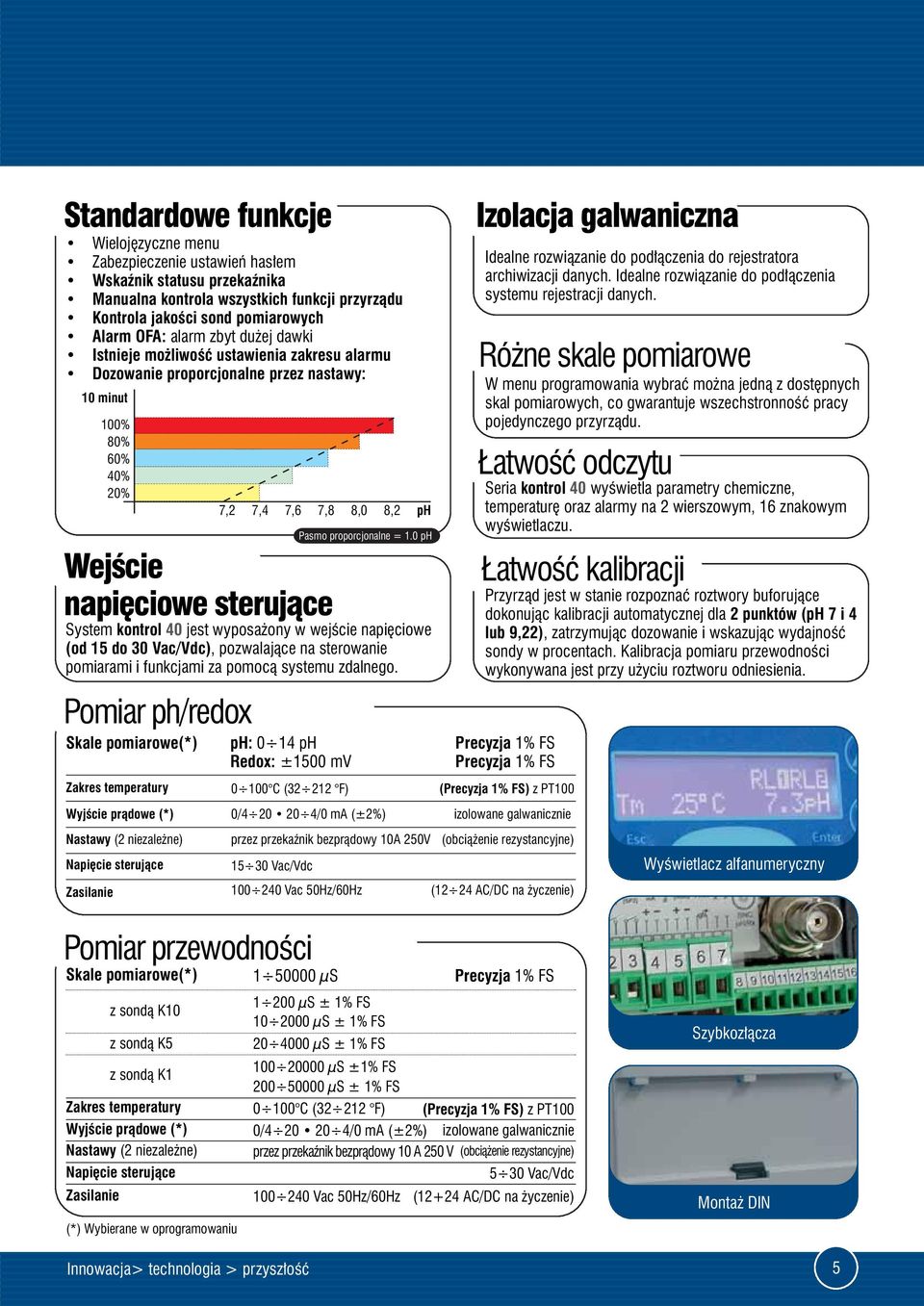

5 Standardowe funkcje Wielojęzyczne menu Zabezpieczenie ustawień hasłem Wskaźnik statusu przekaźnika Manualna kontrola wszystkich funkcji przyrządu Kontrola jakości sond pomiarowych Alarm OFA: alarm zbyt dużej dawki Istnieje możliwość ustawienia zakresu alarmu Dozowanie proporcjonalne przez nastawy: 10 minut 100% 80% 60% 0% 20% Wejście napięciowe sterujące Pomiar ph/redox 7,2 7, 7,6 7,8 8,0 8,2 ph Pasmo proporcjonalne = 1.0 ph System kontrol 0 jest wyposażony w wejście napięciowe (od 15 do 30 Vac/Vdc), pozwalające na sterowanie pomiarami i funkcjami za pomocą systemu zdalnego. Skale pomiarowe(*) Zakres temperatury ph: 0 1 ph Redox: ±1500 mv C ( F) Izolacja galwaniczna Idealne rozwiązanie do podłączenia do rejestratora archiwizacji danych. Idealne rozwiązanie do podłączenia systemu rejestracji danych. Różne skale pomiarowe W menu programowania wybrać można jedną z dostępnych skal pomiarowych, co gwarantuje wszechstronność pracy pojedynczego przyrządu. Łatwość odczytu Seria kontrol 0 wyświetla parametry chemiczne, temperaturę oraz alarmy na 2 wierszowym, 16 znakowym wyświetlaczu. Łatwość kalibracji Przyrząd jest w stanie rozpoznać roztwory buforujące dokonując kalibracji automatycznej dla 2 punktów (ph 7 i lub 9,22), zatrzymując dozowanie i wskazując wydajność sondy w procentach. Kalibracja pomiaru przewodności wykonywana jest przy użyciu roztworu odniesienia. Precyzja 1% FS Precyzja 1% FS (Precyzja 1% FS) z PT100 Wyjście prądowe (*) 0/ /0 ma (±2%) izolowane galwanicznie Nastawy (2 niezależne) Napięcie sterujące Zasilanie przez przekaźnik bezprądowy 10A 250V (obciążenie rezystancyjne) Vac/Vdc Vac 50Hz/60Hz (12 2 AC/DC na życzenie) Wyświetlacz alfanumeryczny Pomiar przewodności Skale pomiarowe(*) µs Precyzja 1% FS z sondą K10 z sondą K5 z sondą K1 Zakres temperatury Wyjście prądowe (*) Nastawy (2 niezależne) Napięcie sterujące Zasilanie (*) Wybierane w oprogramowaniu µs ± 1% FS µs ± 1% FS µs ± 1% FS µs ±1% FS µs ± 1% FS C ( F) (Precyzja 1% FS) z PT100 0/ /0 ma (±2%) izolowane galwanicznie przez przekaźnik bezprądowy 10 A 250 V (obciążenie rezystancyjne) 5 30 Vac/Vdc Vac 50Hz/60Hz (12+2 AC/DC na życzenie) Szybkozłącza Montaż DIN Innowacja> technologia > przyszłość 5

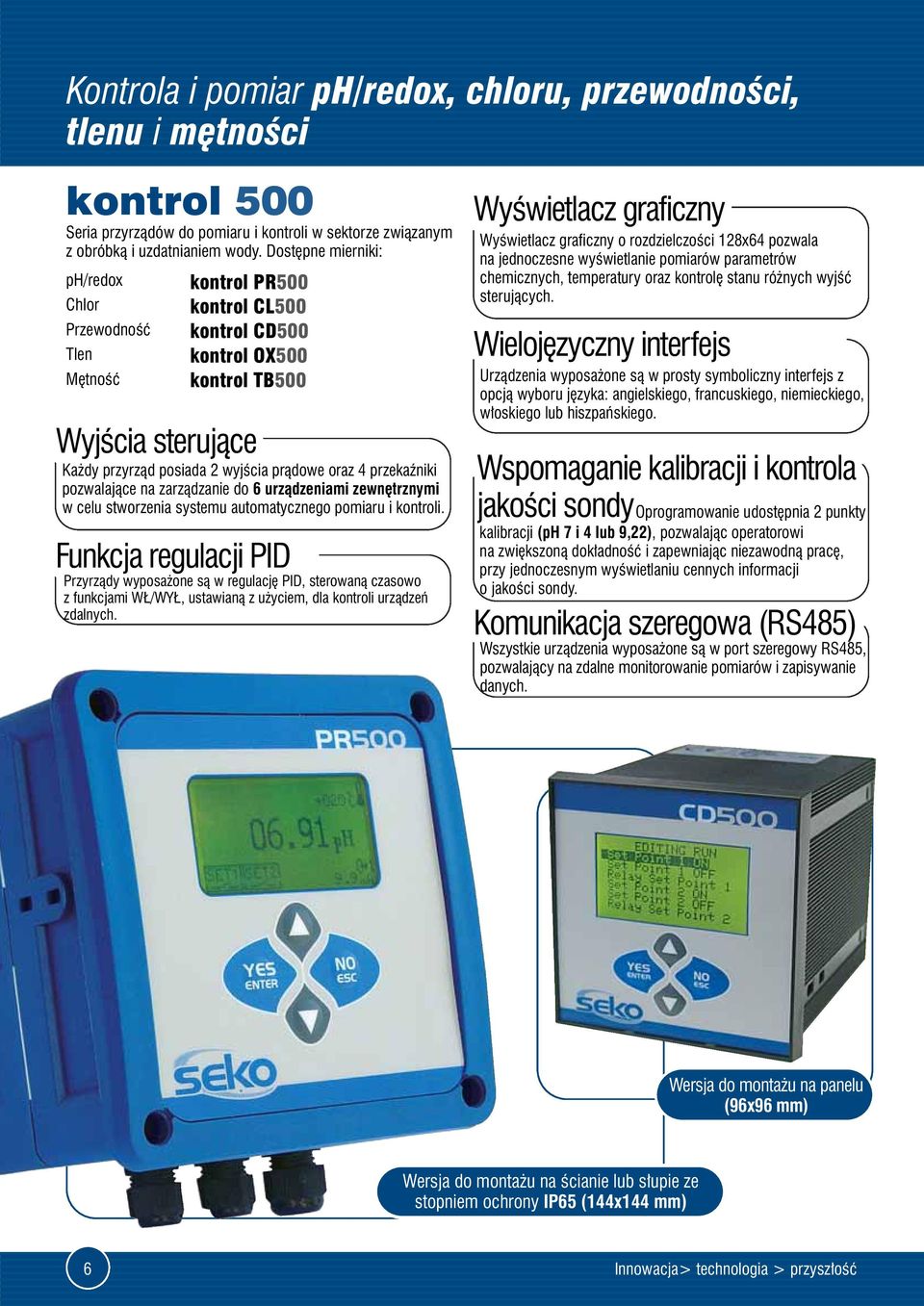

6 Kontrola i pomiar ph/redox, chloru, przewodności, tlenu i mętności kontrol 500 Seria przyrządów do pomiaru i kontroli w sektorze związanym z obróbką i uzdatnianiem wody. Dostępne mierniki: ph/redox Chlor Przewodność Tlen Mętność kontrol PR500 kontrol CL500 kontrol CD500 kontrol OX500 kontrol TB500 Wyjścia sterujące Każdy przyrząd posiada 2 wyjścia prądowe oraz przekaźniki pozwalające na zarządzanie do 6 urządzeniami zewnętrznymi w celu stworzenia systemu automatycznego pomiaru i kontroli. Funkcja regulacji PID Przyrządy wyposażone są w regulację PID, sterowaną czasowo z funkcjami WŁ/WYŁ, ustawianą z użyciem, dla kontroli urządzeń zdalnych. Wyświetlacz graficzny Wyświetlacz graficzny o rozdzielczości 128x6 pozwala na jednoczesne wyświetlanie pomiarów parametrów chemicznych, temperatury oraz kontrolę stanu różnych wyjść sterujących. Wielojęzyczny interfejs Urządzenia wyposażone są w prosty symboliczny interfejs z opcją wyboru języka: angielskiego, francuskiego, niemieckiego, włoskiego lub hiszpańskiego. Wspomaganie kalibracji i kontrola jakości sondyoprogramowanie udostępnia 2 punkty kalibracji (ph 7 i lub 9,22), pozwalając operatorowi na zwiększoną dokładność i zapewniając niezawodną pracę, przy jednoczesnym wyświetlaniu cennych informacji o jakości sondy. Komunikacja szeregowa (RS85) Wszystkie urządzenia wyposażone są w port szeregowy RS85, pozwalający na zdalne monitorowanie pomiarów i zapisywanie danych. Wersja do montażu na panelu (96x96 mm) Wersja do montażu na ścianie lub słupie ze stopniem ochrony IP65 (1x1 mm) 6 Innowacja> technologia > przyszłość

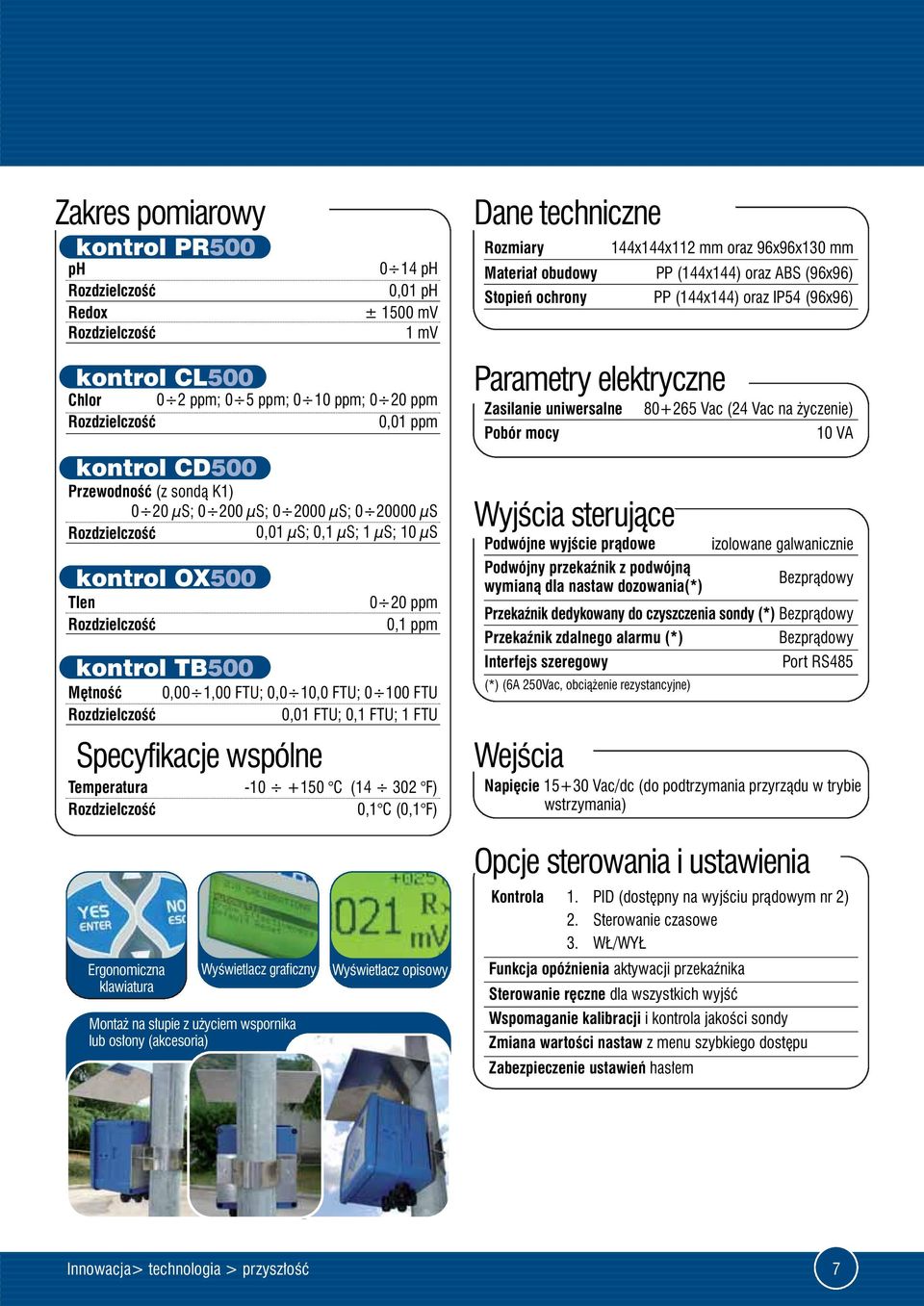

7 Zakres pomiarowy kontrol PR500 ph Rozdzielczość Redox Rozdzielczość 0 1 ph 0,01 ph ± 1500 mv 1 mv Dane techniczne Rozmiary 1x1x112 mm oraz 96x96x130 mm Materiał obudowy PP (1x1) oraz ABS (96x96) Stopień ochrony PP (1x1) oraz IP5 (96x96) kontrol CL500 Chlor 0 2 ppm; 0 5 ppm; 0 10 ppm; 0 20 ppm Rozdzielczość 0,01 ppm kontrol CD500 Przewodność (z sondą K1) 0 20 µs; µs; µs; µs Rozdzielczość 0,01 µs; 0,1 µs; 1 µs; 10 µs kontrol OX500 Tlen Rozdzielczość kontrol TB500 Mętność Rozdzielczość 0 20 ppm 0,1 ppm 0,00 1,00 FTU; 0,0 10,0 FTU; FTU 0,01 FTU; 0,1 FTU; 1 FTU Specyfikacje wspólne Temperatura Rozdzielczość C (1 302 F) 0,1 C (0,1 F) Parametry elektryczne Zasilanie uniwersalne Pobór mocy Wyjścia sterujące Podwójne wyjście prądowe Podwójny przekaźnik z podwójną wymianą dla nastaw dozowania(*) Wejścia Vac (2 Vac na życzenie) 10 VA izolowane galwanicznie Przekaźnik dedykowany do czyszczenia sondy (*) Bezprądowy Przekaźnik zdalnego alarmu (*) Bezprądowy Interfejs szeregowy Port RS85 (*) (6A 250Vac, obciążenie rezystancyjne) Bezprądowy Napięcie Vac/dc (do podtrzymania przyrządu w trybie wstrzymania) Ergonomiczna klawiatura Wyświetlacz graficzny Montaż na słupie z użyciem wspornika lub osłony (akcesoria) Wyświetlacz opisowy Opcje sterowania i ustawienia Kontrola 1. PID (dostępny na wyjściu prądowym nr 2) 2. Sterowanie czasowe 3. WŁ/WYŁ Funkcja opóźnienia aktywacji przekaźnika Sterowanie ręczne dla wszystkich wyjść Wspomaganie kalibracji i kontrola jakości sondy Zmiana wartości nastaw z menu szybkiego dostępu Zabezpieczenie ustawień hasłem Innowacja> technologia > przyszłość 7

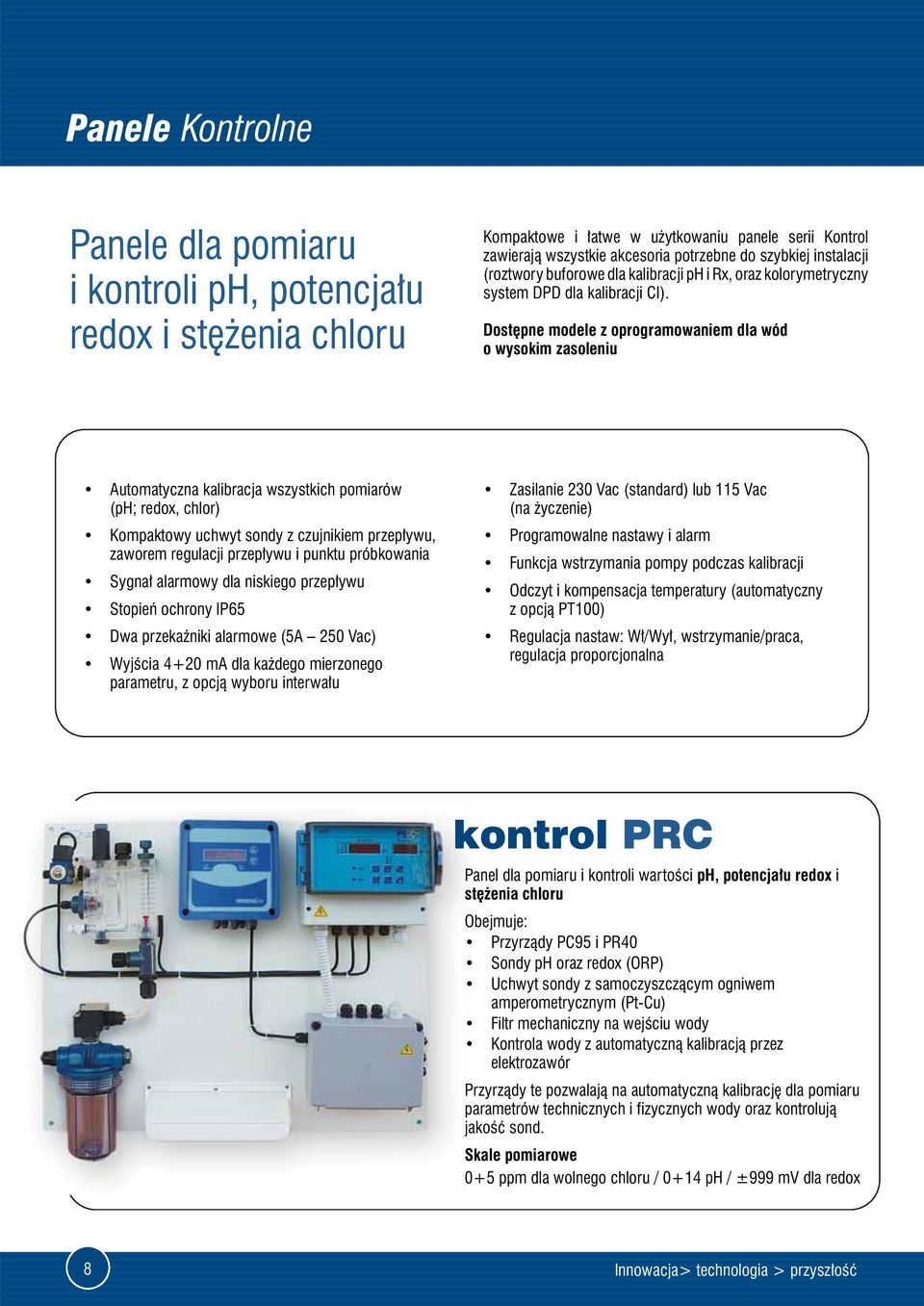

8 Panele Kontrolne Panele dla pomiaru i kontroli ph, potencjału redox i stężenia chloru Kompaktowe i łatwe w użytkowaniu panele serii Kontrol zawierają wszystkie akcesoria potrzebne do szybkiej instalacji (roztwory buforowe dla kalibracji ph i Rx, oraz kolorymetryczny system DPD dla kalibracji CI). Dostępne modele z oprogramowaniem dla wód o wysokim zasoleniu Automatyczna kalibracja wszystkich pomiarów (ph; redox, chlor) Kompaktowy uchwyt sondy z czujnikiem przepływu, zaworem regulacji przepływu i punktu próbkowania Sygnał alarmowy dla niskiego przepływu Stopień ochrony IP65 Dwa przekaźniki alarmowe (5A 250 Vac) Wyjścia +20 ma dla każdego mierzonego parametru, z opcją wyboru interwału Zasilanie 230 Vac (standard) lub 115 Vac (na życzenie) Programowalne nastawy i alarm Funkcja wstrzymania pompy podczas kalibracji Odczyt i kompensacja temperatury (automatyczny z opcją PT100) Regulacja nastaw: Wł/Wył, wstrzymanie/praca, regulacja proporcjonalna kontrol PRC Panel dla pomiaru i kontroli wartości ph, potencjału redox i stężenia chloru Obejmuje: Przyrządy PC95 i PR0 Sondy ph oraz redox (ORP) Uchwyt sondy z samoczyszczącym ogniwem amperometrycznym (Pt-Cu) Filtr mechaniczny na wejściu wody Kontrola wody z automatyczną kalibracją przez elektrozawór Przyrządy te pozwalają na automatyczną kalibrację dla pomiaru parametrów technicznych i fizycznych wody oraz kontrolują jakość sond. Skale pomiarowe 0+5 ppm dla wolnego chloru / 0+1 ph / ±999 mv dla redox 8 Innowacja> technologia > przyszłość

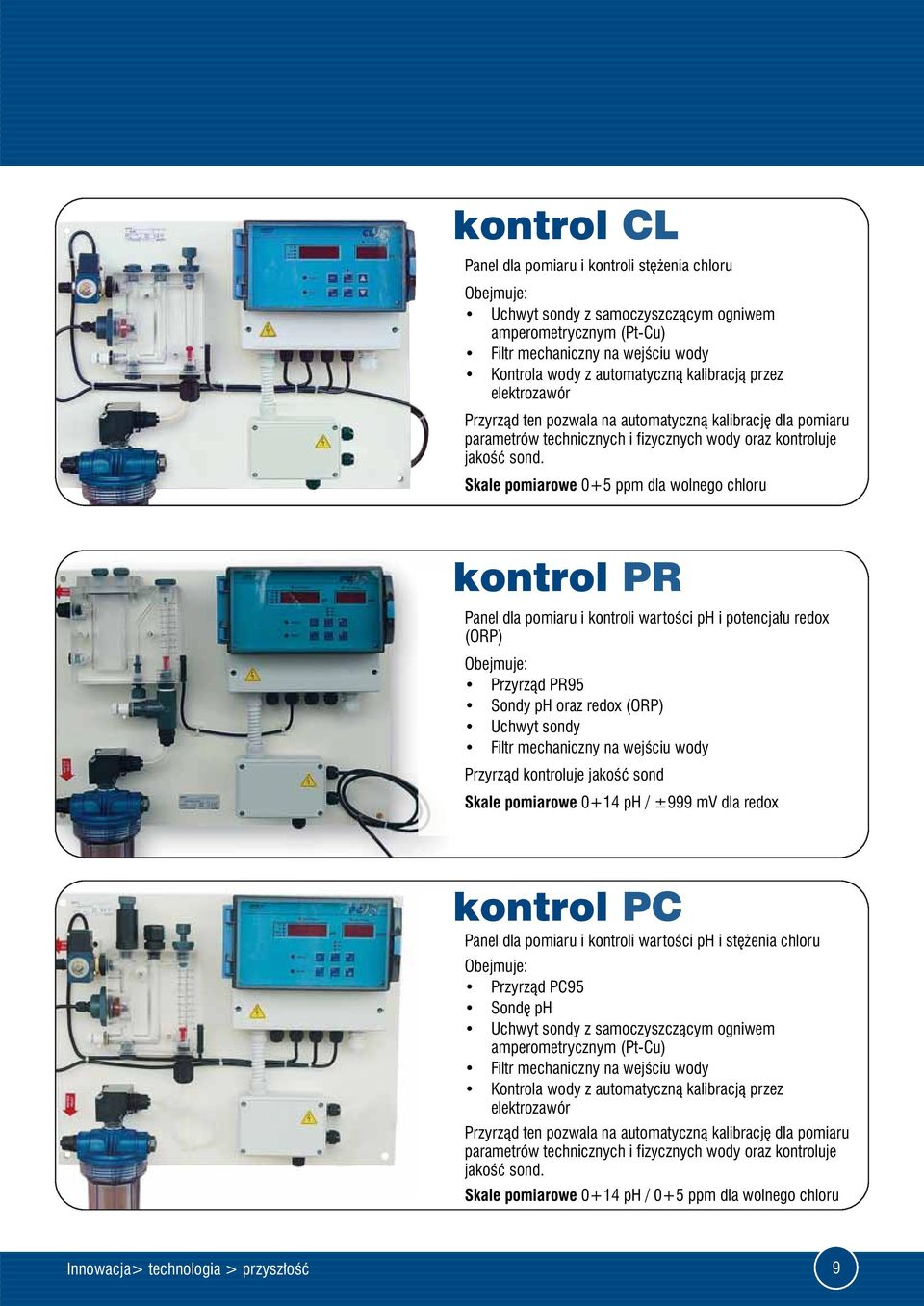

9 kontrol CL Panel dla pomiaru i kontroli stężenia chloru Obejmuje: Uchwyt sondy z samoczyszczącym ogniwem amperometrycznym (Pt-Cu) Filtr mechaniczny na wejściu wody Kontrola wody z automatyczną kalibracją przez elektrozawór Przyrząd ten pozwala na automatyczną kalibrację dla pomiaru parametrów technicznych i fizycznych wody oraz kontroluje jakość sond. Skale pomiarowe 0+5 ppm dla wolnego chloru kontrol PR Panel dla pomiaru i kontroli wartości ph i potencjału redox (ORP) Obejmuje: Przyrząd PR95 Sondy ph oraz redox (ORP) Uchwyt sondy Filtr mechaniczny na wejściu wody Przyrząd kontroluje jakość sond Skale pomiarowe 0+1 ph / ±999 mv dla redox kontrol PC Panel dla pomiaru i kontroli wartości ph i stężenia chloru Obejmuje: Przyrząd PC95 Sondę ph Uchwyt sondy z samoczyszczącym ogniwem amperometrycznym (Pt-Cu) Filtr mechaniczny na wejściu wody Kontrola wody z automatyczną kalibracją przez elektrozawór Przyrząd ten pozwala na automatyczną kalibrację dla pomiaru parametrów technicznych i fizycznych wody oraz kontroluje jakość sond. Skale pomiarowe 0+1 ph / 0+5 ppm dla wolnego chloru Innowacja> technologia > przyszłość 9

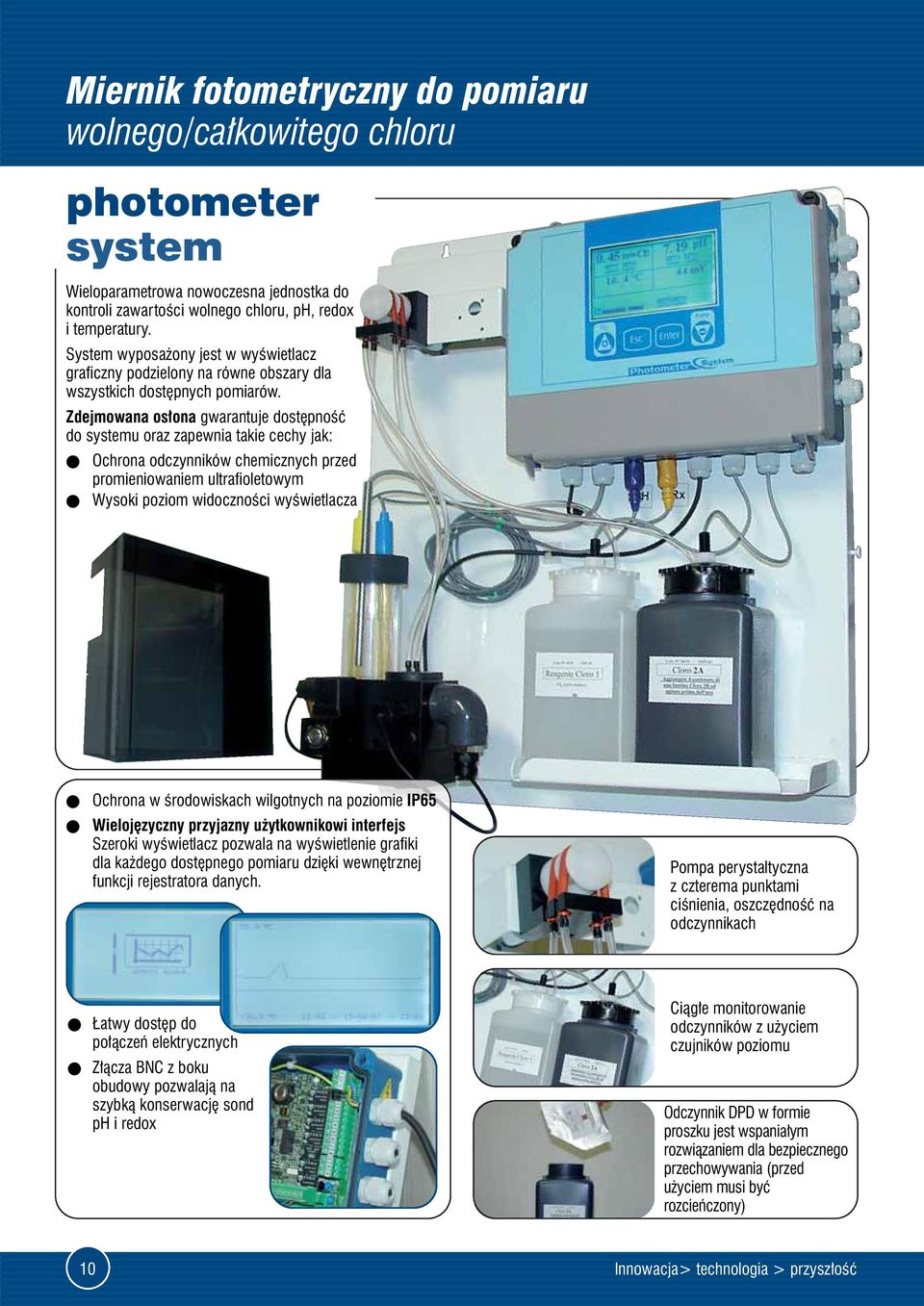

10 Miernik fotometryczny do pomiaru wolnego/całkowitego chloru photometer system Wieloparametrowa nowoczesna jednostka do kontroli zawartości wolnego chloru, ph, redox i temperatury. System wyposażony jest w wyświetlacz graficzny podzielony na równe obszary dla wszystkich dostępnych pomiarów. Zdejmowana osłona gwarantuje dostępność do systemu oraz zapewnia takie cechy jak: l Ochrona odczynników chemicznych przed promieniowaniem ultrafioletowym l Wysoki poziom widoczności wyświetlacza l Ochrona w środowiskach wilgotnych na poziomie IP65 l Wielojęzyczny przyjazny użytkownikowi interfejs Szeroki wyświetlacz pozwala na wyświetlenie grafiki dla każdego dostępnego pomiaru dzięki wewnętrznej funkcji rejestratora danych. Pompa perystaltyczna z czterema punktami ciśnienia, oszczędność na odczynnikach l Łatwy dostęp do połączeń elektrycznych l Złącza BNC z boku obudowy pozwalają na szybką konserwację sond ph i redox Ciągłe monitorowanie odczynników z użyciem czujników poziomu Odczynnik DPD w formie proszku jest wspaniałym rozwiązaniem dla bezpiecznego przechowywania (przed użyciem musi być rozcieńczony) 10 Innowacja> technologia > przyszłość

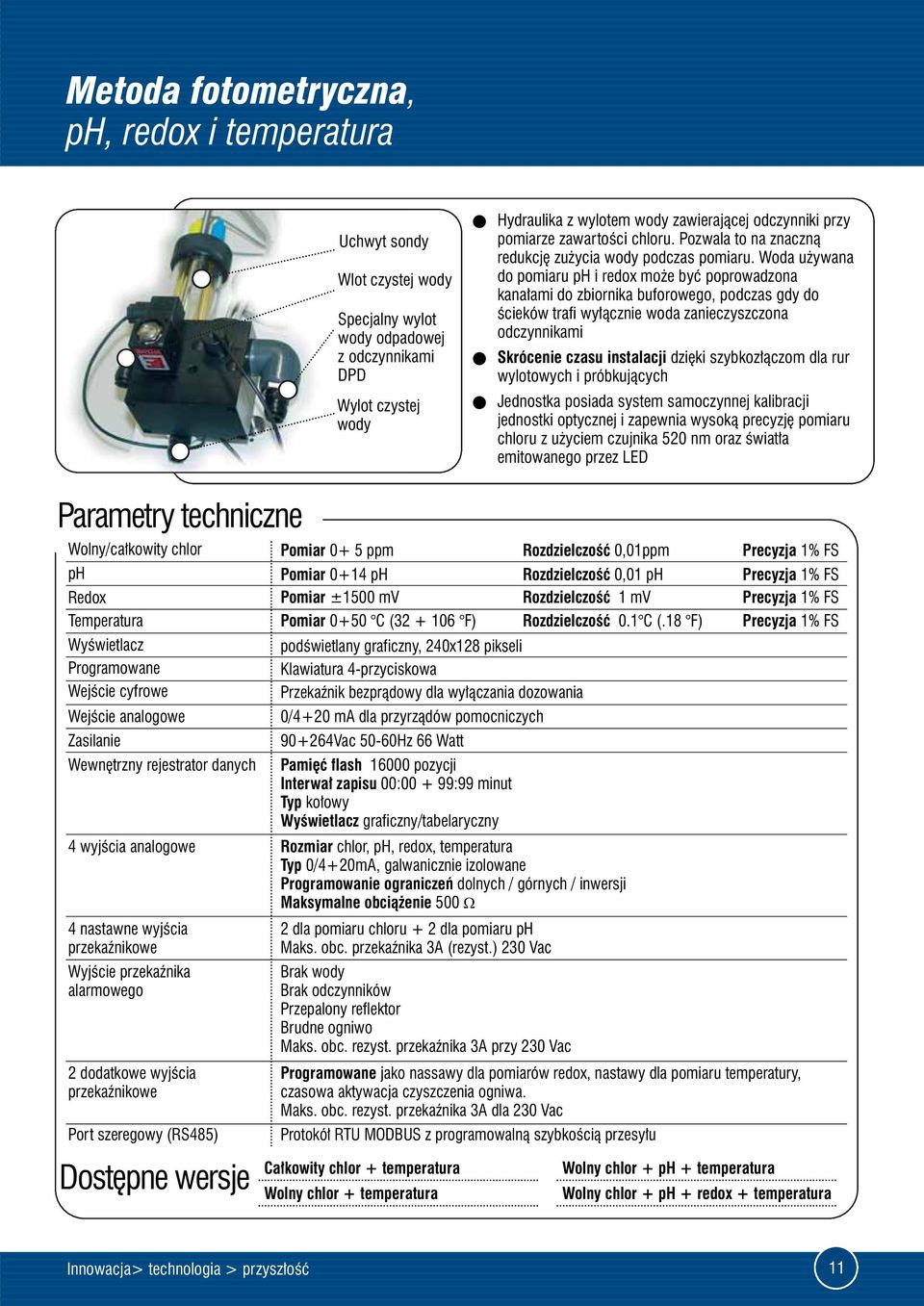

11 Metoda fotometryczna, ph, redox i temperatura Uchwyt sondy Wlot czystej wody Specjalny wylot wody odpadowej z odczynnikami DPD Wylot czystej wody l Hydraulika z wylotem wody zawierającej odczynniki przy pomiarze zawartości chloru. Pozwala to na znaczną redukcję zużycia wody podczas pomiaru. Woda używana do pomiaru ph i redox może być poprowadzona kanałami do zbiornika buforowego, podczas gdy do ścieków trafi wyłącznie woda zanieczyszczona odczynnikami l Skrócenie czasu instalacji dzięki szybkozłączom dla rur wylotowych i próbkujących l Jednostka posiada system samoczynnej kalibracji jednostki optycznej i zapewnia wysoką precyzję pomiaru chloru z użyciem czujnika 520 nm oraz światła emitowanego przez LED Parametry techniczne Wolny/całkowity chlor Pomiar 0+ 5 ppm Rozdzielczość 0,01ppm Precyzja 1% FS ph Pomiar 0+1 ph Rozdzielczość 0,01 ph Precyzja 1% FS Redox Pomiar ±1500 mv Rozdzielczość 1 mv Precyzja 1% FS Temperatura Pomiar 0+50 C ( F) Rozdzielczość 0.1 C (.18 F) Precyzja 1% FS Wyświetlacz Programowane podświetlany graficzny, 20x128 pikseli Klawiatura -przyciskowa Wejście cyfrowe Wejście analogowe Zasilanie Przekaźnik bezprądowy dla wyłączania dozowania 0/+20 ma dla przyrządów pomocniczych 90+26Vac 50-60Hz 66 Watt Wewnętrzny rejestrator danych Pamięć flash pozycji Interwał zapisu 00: :99 minut Typ kołowy Wyświetlacz graficzny/tabelaryczny wyjścia analogowe Rozmiar chlor, ph, redox, temperatura Typ 0/+20mA, galwanicznie izolowane Programowanie ograniczeń dolnych / górnych / inwersji Maksymalne obciążenie 500 Ω nastawne wyjścia przekaźnikowe Wyjście przekaźnika alarmowego 2 dodatkowe wyjścia przekaźnikowe Port szeregowy (RS85) 2 dla pomiaru chloru + 2 dla pomiaru ph Maks. obc. przekaźnika 3A (rezyst.) 230 Vac Brak wody Brak odczynników Przepalony reflektor Brudne ogniwo Maks. obc. rezyst. przekaźnika 3A przy 230 Vac Programowane jako nassawy dla pomiarów redox, nastawy dla pomiaru temperatury, czasowa aktywacja czyszczenia ogniwa. Maks. obc. rezyst. przekaźnika 3A dla 230 Vac Protokół RTU MODBUS z programowalną szybkością przesyłu Dostępne wersje Całkowity chlor + temperatura Wolny chlor + temperatura Wolny chlor + ph + temperatura Wolny chlor + ph + redox + temperatura Innowacja> technologia > przyszłość 11

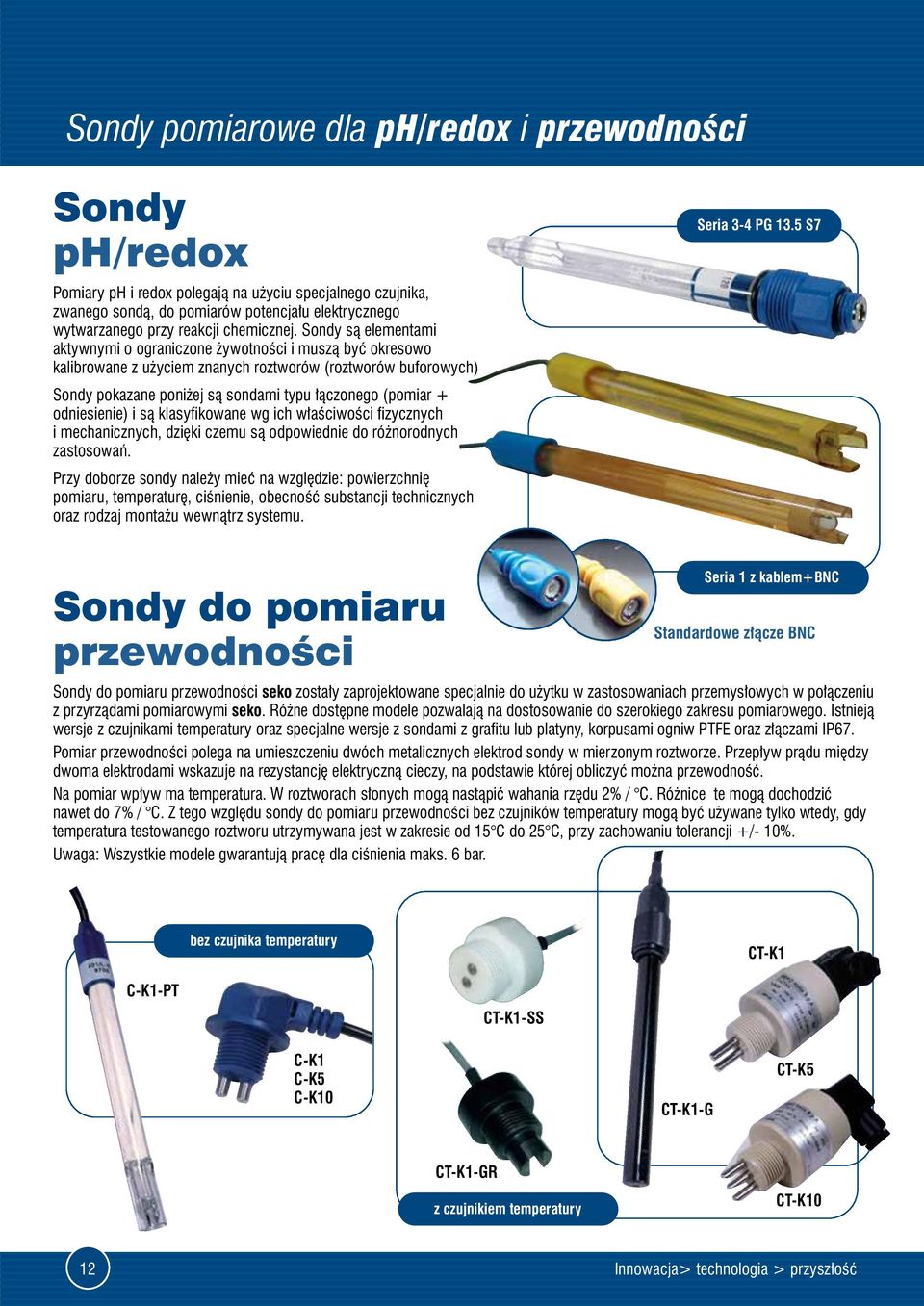

12 Sondy pomiarowe dla ph/redox i przewodności Sondy ph/redox Seria 3- PG 13.5 S7 Pomiary ph i redox polegają na użyciu specjalnego czujnika, zwanego sondą, do pomiarów potencjału elektrycznego wytwarzanego przy reakcji chemicznej. Sondy są elementami aktywnymi o ograniczone żywotności i muszą być okresowo kalibrowane z użyciem znanych roztworów (roztworów buforowych) Sondy pokazane poniżej są sondami typu łączonego (pomiar + odniesienie) i są klasyfikowane wg ich właściwości fizycznych i mechanicznych, dzięki czemu są odpowiednie do różnorodnych zastosowań. Przy doborze sondy należy mieć na względzie: powierzchnię pomiaru, temperaturę, ciśnienie, obecność substancji technicznych oraz rodzaj montażu wewnątrz systemu. Sondy do pomiaru przewodności Seria 1 z kablem+bnc Standardowe złącze BNC Sondy do pomiaru przewodności seko zostały zaprojektowane specjalnie do użytku w zastosowaniach przemysłowych w połączeniu z przyrządami pomiarowymi seko. Różne dostępne modele pozwalają na dostosowanie do szerokiego zakresu pomiarowego. Istnieją wersje z czujnikami temperatury oraz specjalne wersje z sondami z grafitu lub platyny, korpusami ogniw PTFE oraz złączami IP67. Pomiar przewodności polega na umieszczeniu dwóch metalicznych elektrod sondy w mierzonym roztworze. Przepływ prądu między dwoma elektrodami wskazuje na rezystancję elektryczną cieczy, na podstawie której obliczyć można przewodność. Na pomiar wpływ ma temperatura. W roztworach słonych mogą nastąpić wahania rzędu 2% / C. Różnice te mogą dochodzić nawet do 7% / C. Z tego względu sondy do pomiaru przewodności bez czujników temperatury mogą być używane tylko wtedy, gdy temperatura testowanego roztworu utrzymywana jest w zakresie od 15 C do 25 C, przy zachowaniu tolerancji +/- 10%. Uwaga: Wszystkie modele gwarantują pracę dla ciśnienia maks. 6 bar. bez czujnika temperatury CT-K1 C-K1-PT CT-K1-SS C-K1 C-K5 C-K10 CT-K1-G CT-K5 CT-K1-GR z czujnikiem temperatury CT-K10 12 Innowacja> technologia > przyszłość

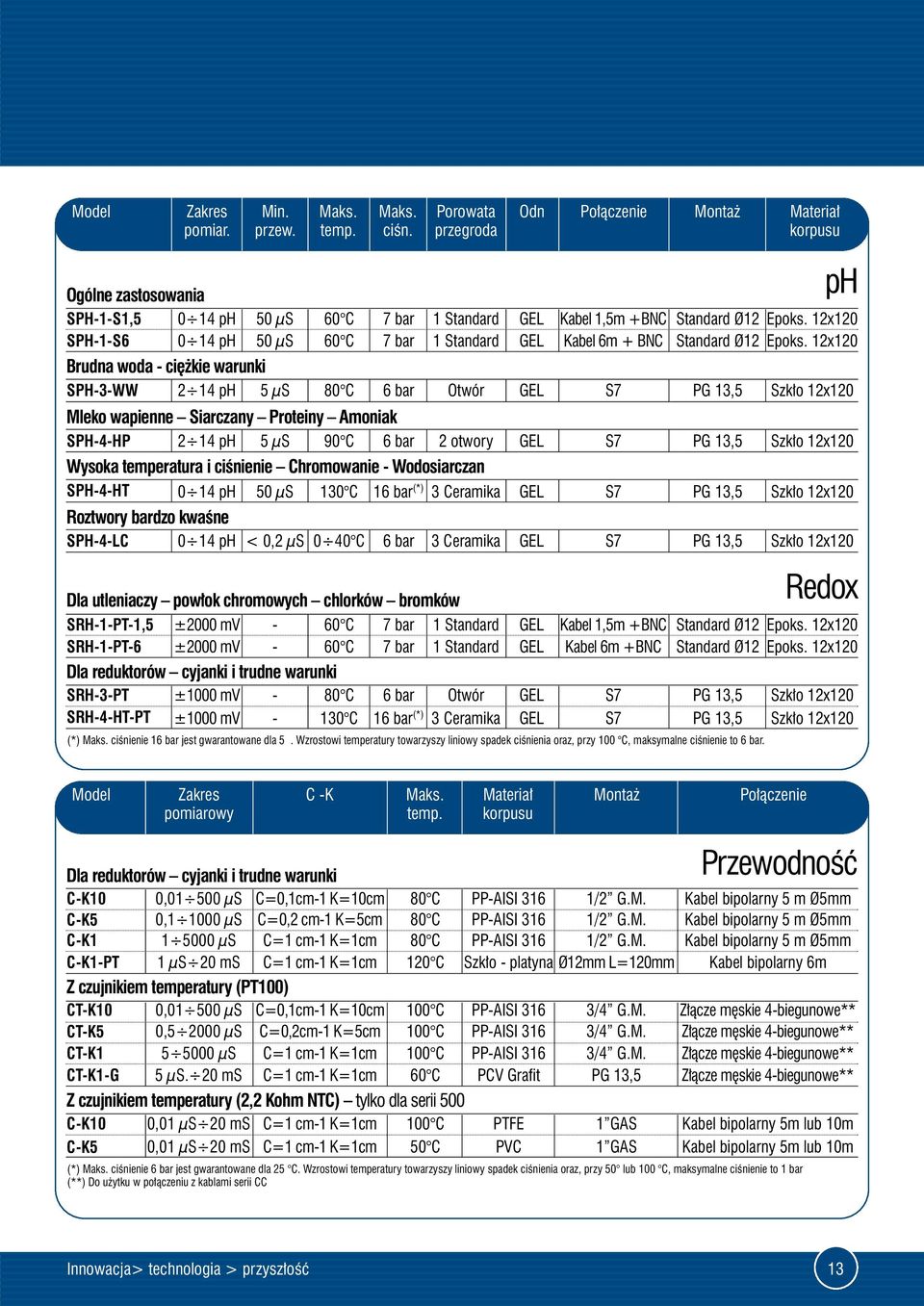

13 Model Zakres pomiar. Min. przew. Maks. temp. Maks. ciśn. Porowata przegroda Odn Połączenie Montaż Materiał korpusu Ogólne zastosowania SPH-1-S1,5 0 1 ph 50 µs 60 C 7 bar 1 Standard GEL Kabel 1,5m +BNC Standard Ø12 Epoks. 12x120 SPH-1-S6 0 1 ph 50 µs 60 C 7 bar 1 Standard GEL Kabel 6m + BNC Standard Ø12 Epoks. 12x120 Brudna woda - ciężkie warunki SPH-3-WW Mleko wapienne Siarczany Proteiny Amoniak SPH--HP Wysoka temperatura i ciśnienie Chromowanie - Wodosiarczan SPH--HT Roztwory bardzo kwaśne SPH--LC Dla utleniaczy powłok chromowych chlorków bromków SRH-1-PT-1,5 SRH-1-PT-6 Dla reduktorów cyjanki i trudne warunki SRH-3-PT SRH--HT-PT 2 1 ph 5 µs 80 C 6 bar Otwór GEL S7 PG 13,5 Szkło 12x ph 5 µs 90 C 6 bar 2 otwory GEL S7 PG 13,5 Szkło 12x ph 50 µs 130 C 16 bar (*) 3 Ceramika GEL S7 PG 13,5 Szkło 12x ph < 0,2 µs 0 0 C 6 bar 3 Ceramika GEL S7 PG 13,5 Szkło 12x120 ph Redox ±2000 mv - 60 C 7 bar 1 Standard GEL Kabel 1,5m +BNC Standard Ø12 Epoks. 12x120 ±2000 mv - 60 C 7 bar 1 Standard GEL Kabel 6m +BNC Standard Ø12 Epoks. 12x120 ±1000 mv - 80 C 6 bar Otwór GEL S7 PG 13,5 Szkło 12x120 ±1000 mv C 16 bar (*) 3 Ceramika GEL S7 PG 13,5 Szkło 12x120 (*) Maks. ciśnienie 16 bar jest gwarantowane dla 5. Wzrostowi temperatury towarzyszy liniowy spadek ciśnienia oraz, przy 100 C, maksymalne ciśnienie to 6 bar. Model Zakres pomiarowy C -K Maks. temp. Materiał korpusu Montaż Połączenie Przewodność Dla reduktorów cyjanki i trudne warunki C-K10 0, µs C=0,1cm-1 K=10cm 80 C PP-AISI 316 1/2 G.M. Kabel bipolarny 5 m Ø5mm C-K5 0, µs C=0,2 cm-1 K=5cm 80 C PP-AISI 316 1/2 G.M. Kabel bipolarny 5 m Ø5mm C-K µs C=1 cm-1 K=1cm 80 C PP-AISI 316 1/2 G.M. Kabel bipolarny 5 m Ø5mm C-K1-PT 1 µs 20 ms C=1 cm-1 K=1cm 120 C Szkło - platyna Ø12mm L=120mm Kabel bipolarny 6m Z czujnikiem temperatury (PT100) CT-K10 0, µs C=0,1cm-1 K=10cm 100 C PP-AISI 316 3/ G.M. Złącze męskie -biegunowe** CT-K5 0, µs C=0,2cm-1 K=5cm 100 C PP-AISI 316 3/ G.M. Złącze męskie -biegunowe** CT-K µs C=1 cm-1 K=1cm 100 C PP-AISI 316 3/ G.M. Złącze męskie -biegunowe** CT-K1-G 5 µs. 20 ms C=1 cm-1 K=1cm 60 C PCV Grafit PG 13,5 Złącze męskie -biegunowe** Z czujnikiem temperatury (2,2 Kohm NTC) tylko dla serii 500 C-K10 0,01 µs 20 ms C=1 cm-1 K=1cm 100 C PTFE 1 GAS Kabel bipolarny 5m lub 10m C-K5 0,01 µs 20 ms C=1 cm-1 K=1cm 50 C PVC 1 GAS Kabel bipolarny 5m lub 10m (*) Maks. ciśnienie 6 bar jest gwarantowane dla 25 C. Wzrostowi temperatury towarzyszy liniowy spadek ciśnienia oraz, przy 50 lub 100 C, maksymalne ciśnienie to 1 bar (**) Do użytku w połączeniu z kablami serii CC Innowacja> technologia > przyszłość 13

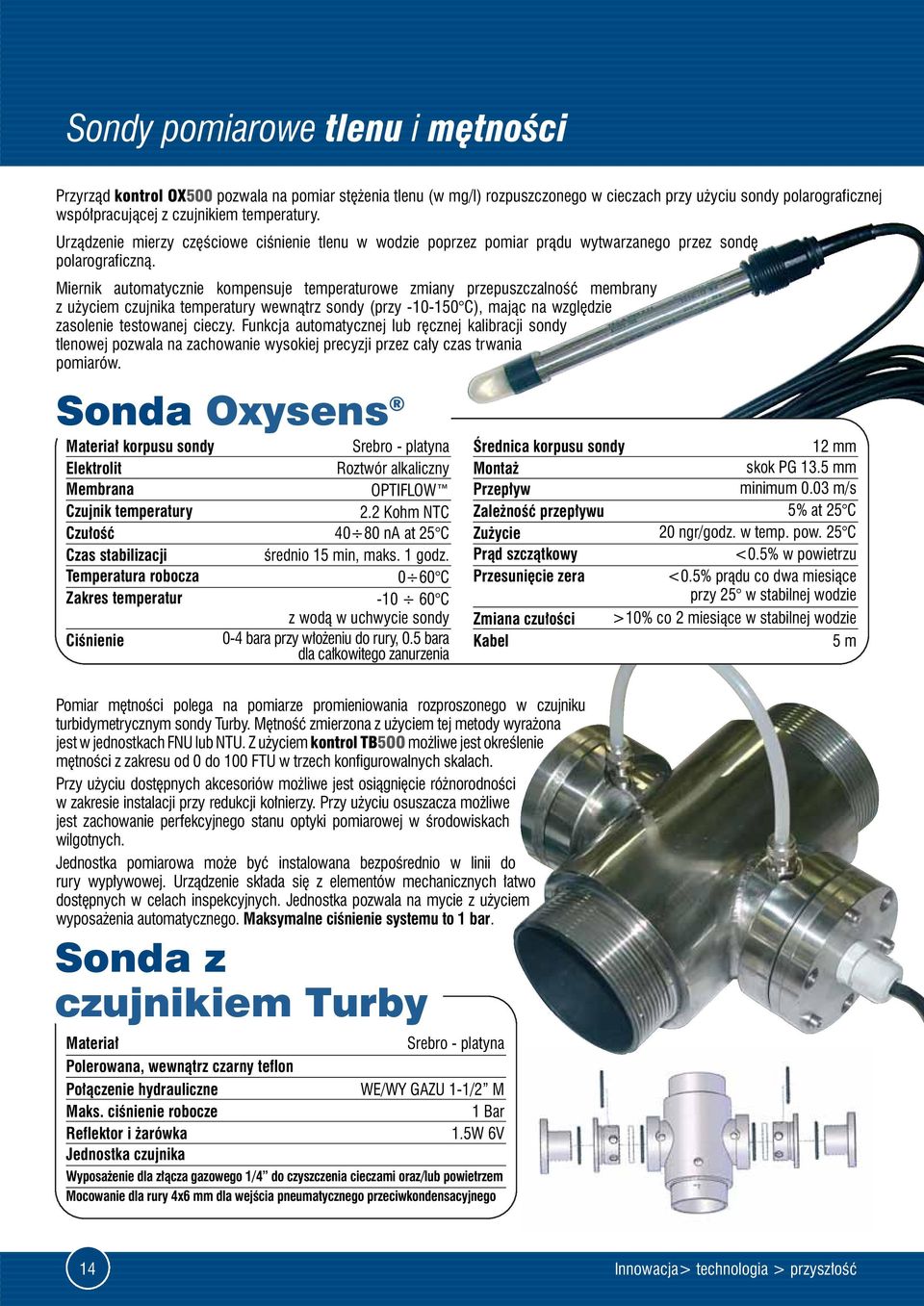

14 Sondy pomiarowe tlenu i mętności Przyrząd kontrol OX500 pozwala na pomiar stężenia tlenu (w mg/l) rozpuszczonego w cieczach przy użyciu sondy polarograficznej współpracującej z czujnikiem temperatury. Urządzenie mierzy częściowe ciśnienie tlenu w wodzie poprzez pomiar prądu wytwarzanego przez sondę polarograficzną. Miernik automatycznie kompensuje temperaturowe zmiany przepuszczalność membrany z użyciem czujnika temperatury wewnątrz sondy (przy C), mając na względzie zasolenie testowanej cieczy. Funkcja automatycznej lub ręcznej kalibracji sondy tlenowej pozwala na zachowanie wysokiej precyzji przez cały czas trwania pomiarów. Sonda Oxysens Materiał korpusu sondy Srebro - platyna Elektrolit Roztwór alkaliczny Membrana OPTIFLOW Czujnik temperatury 2.2 Kohm NTC Czułość 0 80 na at 25 C Czas stabilizacji średnio 15 min, maks. 1 godz. Temperatura robocza 0 60 C Zakres temperatur C z wodą w uchwycie sondy Ciśnienie 0- bara przy włożeniu do rury, 0.5 bara dla całkowitego zanurzenia Średnica korpusu sondy 12 mm Montaż skok PG 13.5 mm Przepływ minimum 0.03 m/s Zależność przepływu 5% at 25 C Zużycie 20 ngr/godz. w temp. pow. 25 C Prąd szczątkowy <0.5% w powietrzu Przesunięcie zera <0.5% prądu co dwa miesiące przy 25 w stabilnej wodzie Zmiana czułości >10% co 2 miesiące w stabilnej wodzie Kabel 5 m Pomiar mętności polega na pomiarze promieniowania rozproszonego w czujniku turbidymetrycznym sondy Turby. Mętność zmierzona z użyciem tej metody wyrażona jest w jednostkach FNU lub NTU. Z użyciem kontrol TB5OO możliwe jest określenie mętności z zakresu od 0 do 100 FTU w trzech konfigurowalnych skalach. Przy użyciu dostępnych akcesoriów możliwe jest osiągnięcie różnorodności w zakresie instalacji przy redukcji kołnierzy. Przy użyciu osuszacza możliwe jest zachowanie perfekcyjnego stanu optyki pomiarowej w środowiskach wilgotnych. Jednostka pomiarowa może być instalowana bezpośrednio w linii do rury wypływowej. Urządzenie składa się z elementów mechanicznych łatwo dostępnych w celach inspekcyjnych. Jednostka pozwala na mycie z użyciem wyposażenia automatycznego. Maksymalne ciśnienie systemu to 1 bar. Sonda z czujnikiem Turby Materiał Srebro - platyna Polerowana, wewnątrz czarny teflon Połączenie hydrauliczne WE/WY GAZU 1-1/2 M Maks. ciśnienie robocze 1 Bar Reflektor i żarówka 1.5W 6V Jednostka czujnika Wyposażenie dla złącza gazowego 1/ do czyszczenia cieczami oraz/lub powietrzem Mocowanie dla rury x6 mm dla wejścia pneumatycznego przeciwkondensacyjnego 1 Innowacja> technologia > przyszłość

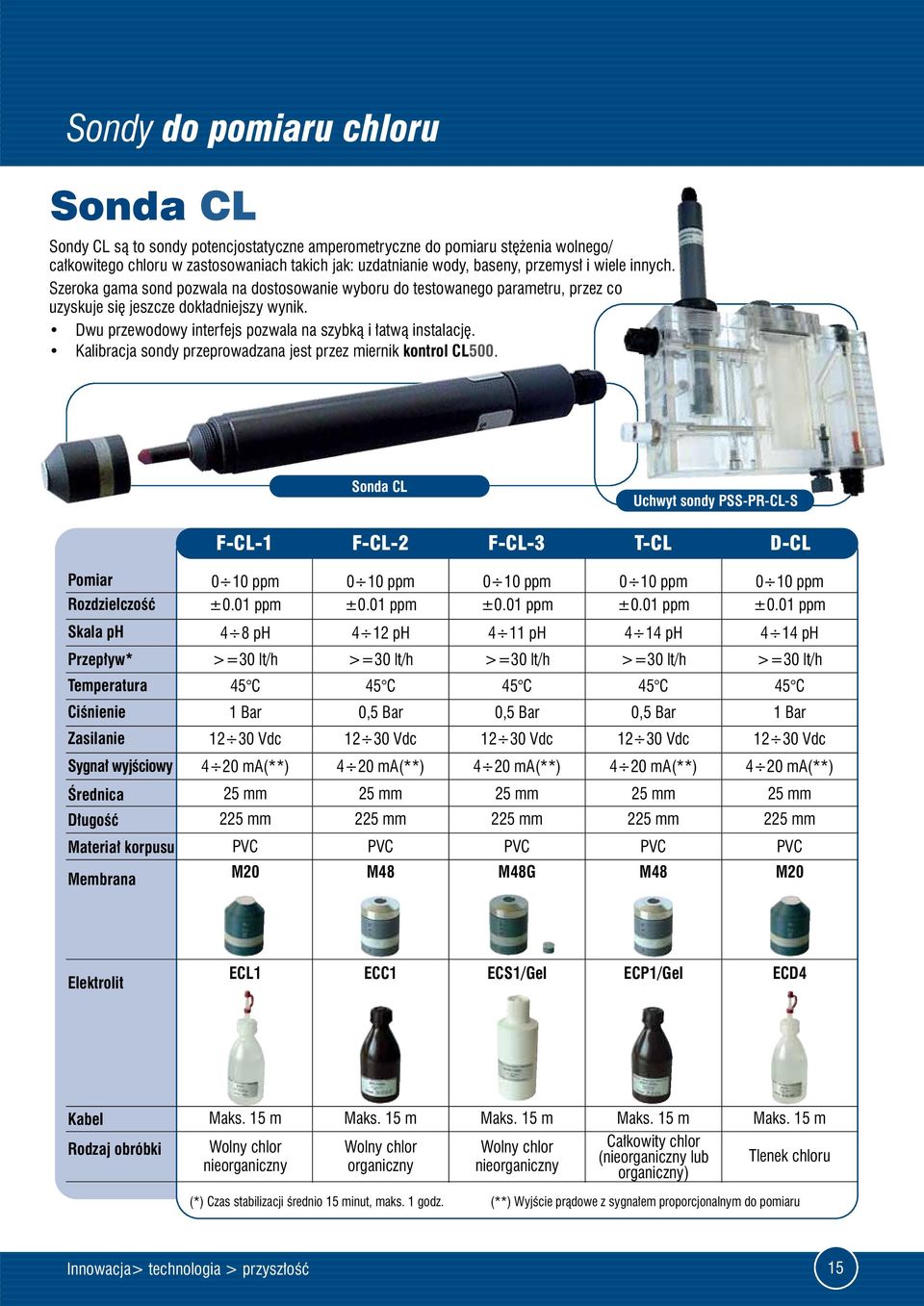

15 Sondy do pomiaru chloru Sonda CL Sondy CL są to sondy potencjostatyczne amperometryczne do pomiaru stężenia wolnego/ całkowitego chloru w zastosowaniach takich jak: uzdatnianie wody, baseny, przemysł i wiele innych. Szeroka gama sond pozwala na dostosowanie wyboru do testowanego parametru, przez co uzyskuje się jeszcze dokładniejszy wynik. Dwu przewodowy interfejs pozwala na szybką i łatwą instalację. Kalibracja sondy przeprowadzana jest przez miernik kontrol CL500. Sonda CL Uchwyt sondy PSS-PR-CL-S F-CL-1 F-CL-2 F-CL-3 T-CL D-CL Pomiar Rozdzielczość Skala ph Przepływ* Temperatura Ciśnienie Zasilanie Sygnał wyjściowy Średnica Długość Materiał korpusu Membrana 0 10 ppm 0 10 ppm 0 10 ppm 0 10 ppm 0 10 ppm ±0.01 ppm ±0.01 ppm ±0.01 ppm ±0.01 ppm ±0.01 ppm 8 ph 12 ph 11 ph 1 ph 1 ph >=30 lt/h >=30 lt/h >=30 lt/h >=30 lt/h >=30 lt/h 5 C 5 C 5 C 5 C 5 C 1 Bar 0,5 Bar 0,5 Bar 0,5 Bar 1 Bar Vdc Vdc Vdc Vdc Vdc 20 ma(**) 20 ma(**) 20 ma(**) 20 ma(**) 20 ma(**) 25 mm 25 mm 25 mm 25 mm 25 mm 225 mm 225 mm 225 mm 225 mm 225 mm PVC PVC PVC PVC PVC M20 M8 M8G M8 M20 Elektrolit ECL1 ECC1 ECS1/Gel ECP1/Gel ECD Kabel Rodzaj obróbki Maks. 15 m Maks. 15 m Maks. 15 m Maks. 15 m Maks. 15 m Wolny chlor nieorganiczny Wolny chlor organiczny Wolny chlor nieorganiczny Całkowity chlor (nieorganiczny lub organiczny) Tlenek chloru (*) Czas stabilizacji średnio 15 minut, maks. 1 godz. (**) Wyjście prądowe z sygnałem proporcjonalnym do pomiaru Innowacja> technologia > przyszłość 15

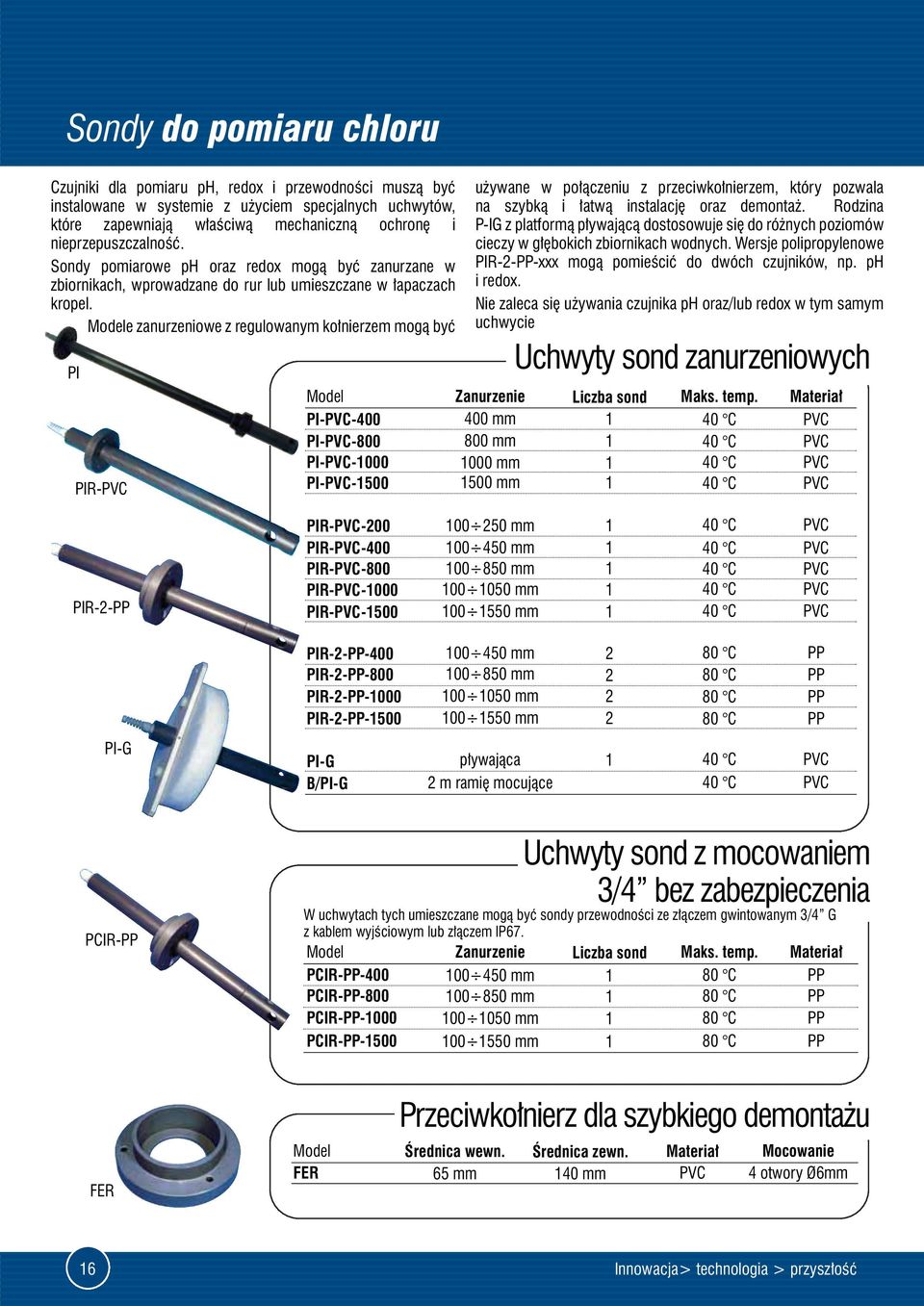

16 Sondy do pomiaru chloru Czujniki dla pomiaru ph, redox i przewodności muszą być instalowane w systemie z użyciem specjalnych uchwytów, które zapewniają właściwą mechaniczną ochronę i nieprzepuszczalność. Sondy pomiarowe ph oraz redox mogą być zanurzane w zbiornikach, wprowadzane do rur lub umieszczane w łapaczach kropel. Modele zanurzeniowe z regulowanym kołnierzem mogą być PI PIR-PVC używane w połączeniu z przeciwkołnierzem, który pozwala na szybką i łatwą instalację oraz demontaż. Rodzina P-IG z platformą pływającą dostosowuje się do różnych poziomów cieczy w głębokich zbiornikach wodnych. Wersje polipropylenowe PIR-2-PP-xxx mogą pomieścić do dwóch czujników, np. ph i redox. Nie zaleca się używania czujnika ph oraz/lub redox w tym samym uchwycie Uchwyty sond zanurzeniowych Model Zanurzenie Liczba sond Maks. temp. Materiał PI-PVC-00 PI-PVC-800 PI-PVC-1000 PI-PVC mm 1 0 C PVC 800 mm 1 0 C PVC 1000 mm 1 0 C PVC 1500 mm 1 0 C PVC PIR-2-PP PI-G PIR-PVC-200 PIR-PVC-00 PIR-PVC-800 PIR-PVC-1000 PIR-PVC-1500 PIR-2-PP-00 PIR-2-PP-800 PIR-2-PP-1000 PIR-2-PP-1500 PI-G B/PI-G mm 1 0 C PVC mm 1 0 C PVC mm 1 0 C PVC mm 1 0 C PVC mm 1 0 C PVC mm 2 80 C PP mm 2 80 C PP mm 2 80 C PP mm 2 80 C PP pływająca 1 0 C PVC 2 m ramię mocujące 0 C PVC PCIR-PP FER Uchwyty sond z mocowaniem 3/ bez zabezpieczenia W uchwytach tych umieszczane mogą być sondy przewodności ze złączem gwintowanym 3/ G z kablem wyjściowym lub złączem IP67. Model Zanurzenie Liczba sond Maks. temp. Materiał PCIR-PP mm 1 80 C PP PCIR-PP mm 1 80 C PP PCIR-PP mm 1 80 C PP PCIR-PP mm 1 80 C PP Przeciwkołnierz dla szybkiego demontażu Model Średnica wewn. Średnica zewn. Materiał Mocowanie FER 65 mm 10 mm PVC otwory Ø6mm 16 Innowacja> technologia > przyszłość

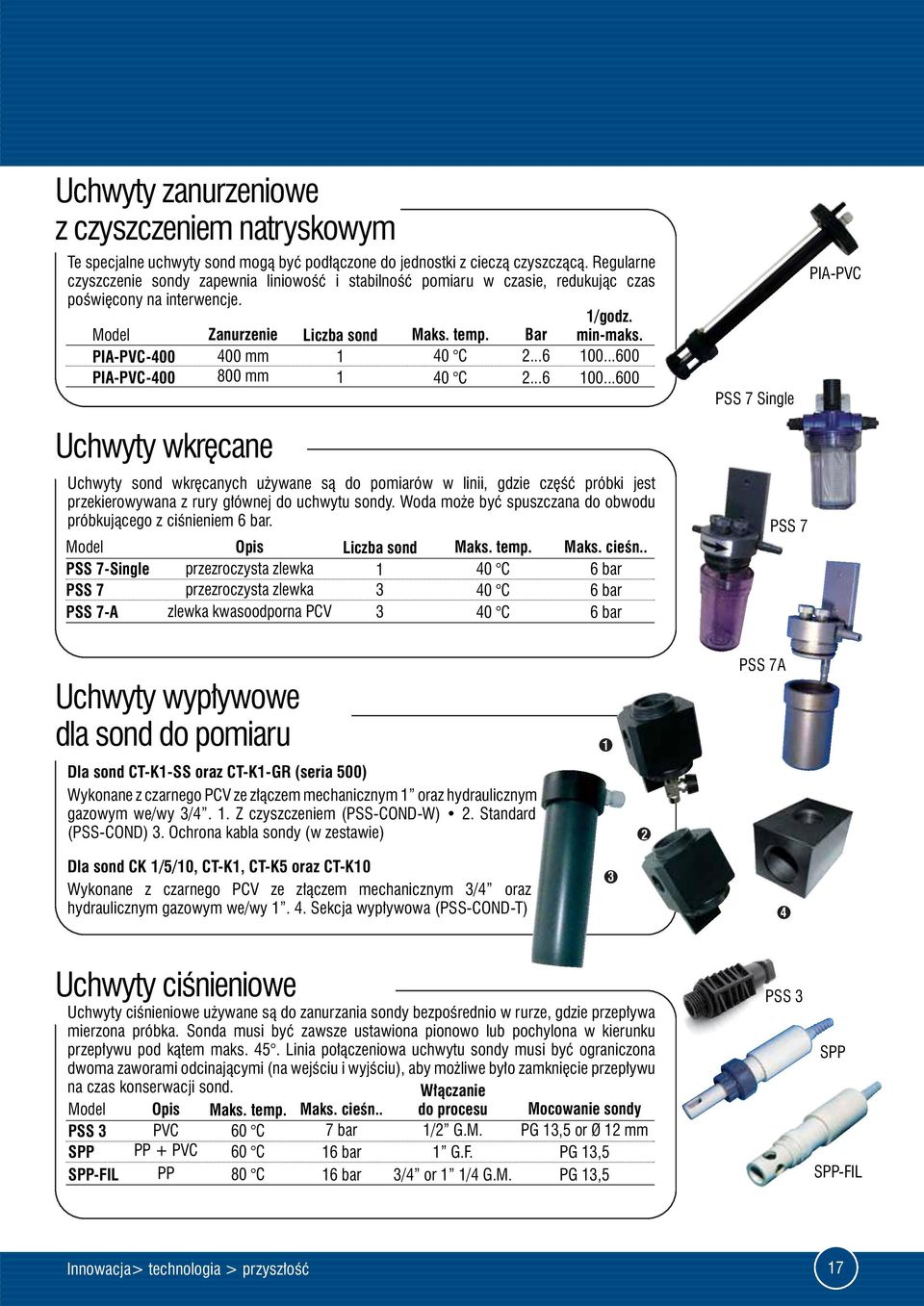

17 Uchwyty zanurzeniowe z czyszczeniem natryskowym Te specjalne uchwyty sond mogą być podłączone do jednostki z cieczą czyszczącą. Regularne czyszczenie sondy zapewnia liniowość i stabilność pomiaru w czasie, redukując czas poświęcony na interwencje. Model Zanurzenie Liczba sond Maks. temp. Bar PIA-PVC mm 1 0 C PIA-PVC mm 1 0 C Uchwyty wkręcane 1/godz. min-maks Uchwyty sond wkręcanych używane są do pomiarów w linii, gdzie część próbki jest przekierowywana z rury głównej do uchwytu sondy. Woda może być spuszczana do obwodu próbkującego z ciśnieniem 6 bar. Model Opis Liczba sond Maks. temp. Maks. cieśn.. PSS 7-Single przezroczysta zlewka 1 0 C 6 bar PSS 7 przezroczysta zlewka 3 0 C 6 bar PSS 7-A zlewka kwasoodporna PCV 3 0 C 6 bar PSS 7 Single PSS 7 PIA-PVC Uchwyty wypływowe dla sond do pomiaru Dla sond CT-K1-SS oraz CT-K1-GR (seria 500) Wykonane z czarnego PCV ze złączem mechanicznym 1 oraz hydraulicznym gazowym we/wy 3/. 1. Z czyszczeniem (PSS-COND-W) 2. Standard (PSS-COND) 3. Ochrona kabla sondy (w zestawie) Dla sond CK 1/5/10, CT-K1, CT-K5 oraz CT-K10 Wykonane z czarnego PCV ze złączem mechanicznym 3/ oraz hydraulicznym gazowym we/wy 1.. Sekcja wypływowa (PSS-COND-T) PSS 7A Uchwyty ciśnieniowe Uchwyty ciśnieniowe używane są do zanurzania sondy bezpośrednio w rurze, gdzie przepływa mierzona próbka. Sonda musi być zawsze ustawiona pionowo lub pochylona w kierunku przepływu pod kątem maks. 5. Linia połączeniowa uchwytu sondy musi być ograniczona dwoma zaworami odcinającymi (na wejściu i wyjściu), aby możliwe było zamknięcie przepływu na czas konserwacji sond. Model Opis Maks. temp. Maks. cieśn.. Włączanie do procesu PSS 3 PVC 60 C 7 bar 1/2 G.M. SPP PP + PVC 60 C 16 bar 1 G.F. SPP-FIL PP 80 C 16 bar 3/ or 1 1/ G.M. PG 13,5 Mocowanie sondy PG 13,5 or Ø 12 mm PG 13,5 PSS 3 SPP SPP-FIL Innowacja> technologia > przyszłość 17

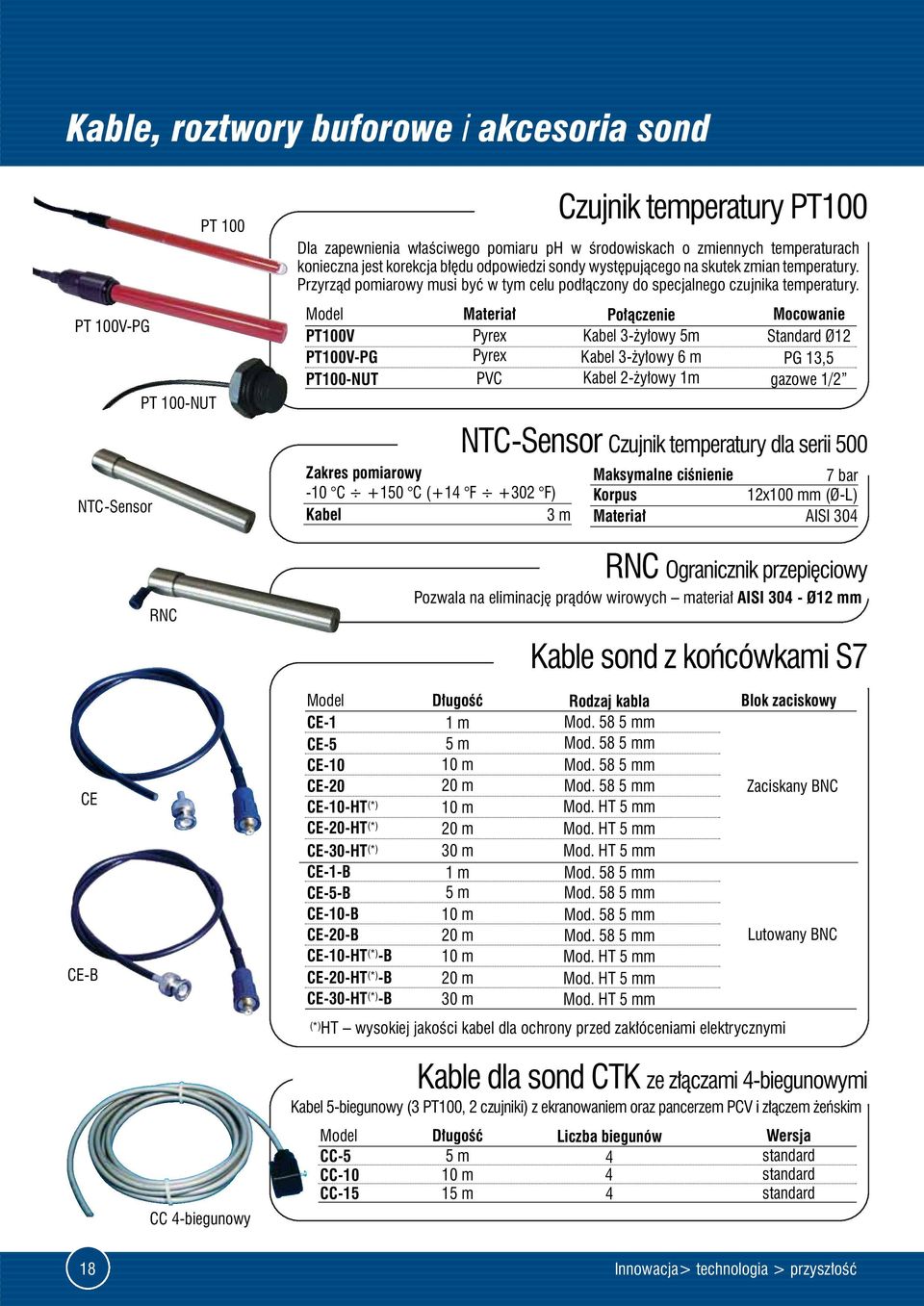

18 Kable, roztwory buforowe i akcesoria sond PT 100 PT 100V-PG PT 100-NUT NTC-Sensor RNC CE CE-B Czujnik temperatury PT100 Dla zapewnienia właściwego pomiaru ph w środowiskach o zmiennych temperaturach konieczna jest korekcja błędu odpowiedzi sondy występującego na skutek zmian temperatury. Przyrząd pomiarowy musi być w tym celu podłączony do specjalnego czujnika temperatury. Model Materiał Połączenie Mocowanie PT100V Pyrex Kabel 3-żyłowy 5m Standard Ø12 PT100V-PG Pyrex Kabel 3-żyłowy 6 m PG 13,5 PT100-NUT PVC Kabel 2-żyłowy 1m gazowe 1/2 Zakres pomiarowy -10 C +150 C (+1 F +302 F) Kabel 3 m NTC-Sensor Czujnik temperatury dla serii 500 Maksymalne ciśnienie Korpus Materiał 7 bar 12x100 mm (Ø-L) AISI 30 RNC Ogranicznik przepięciowy Pozwala na eliminację prądów wirowych materiał AISI 30 - Ø12 mm Kable sond z końcówkami S7 Model Długość Rodzaj kabla Blok zaciskowy CE-1 1 m Mod mm CE-5 CE-10 CE-20 CE-10-HT (*) CE-20-HT (*) CE-30-HT (*) CE-1-B CE-5-B CE-10-B CE-20-B CE-10-HT (*) -B CE-20-HT (*) -B CE-30-HT (*) -B 5 m 10 m 20 m 10 m 20 m 30 m 1 m 5 m 10 m 20 m 10 m 20 m 30 m Mod mm Mod mm Mod mm Mod. HT 5 mm Mod. HT 5 mm Mod. HT 5 mm Mod mm Mod mm Mod mm Mod mm Mod. HT 5 mm Mod. HT 5 mm Mod. HT 5 mm Zaciskany BNC Lutowany BNC (*) HT wysokiej jakości kabel dla ochrony przed zakłóceniami elektrycznymi CC -biegunowy Kable dla sond CTK ze złączami -biegunowymi Kabel 5-biegunowy (3 PT100, 2 czujniki) z ekranowaniem oraz pancerzem PCV i złączem żeńskim Model Długość Liczba biegunów Wersja CC-5 5 m standard CC m standard CC m standard 18 Innowacja> technologia > przyszłość

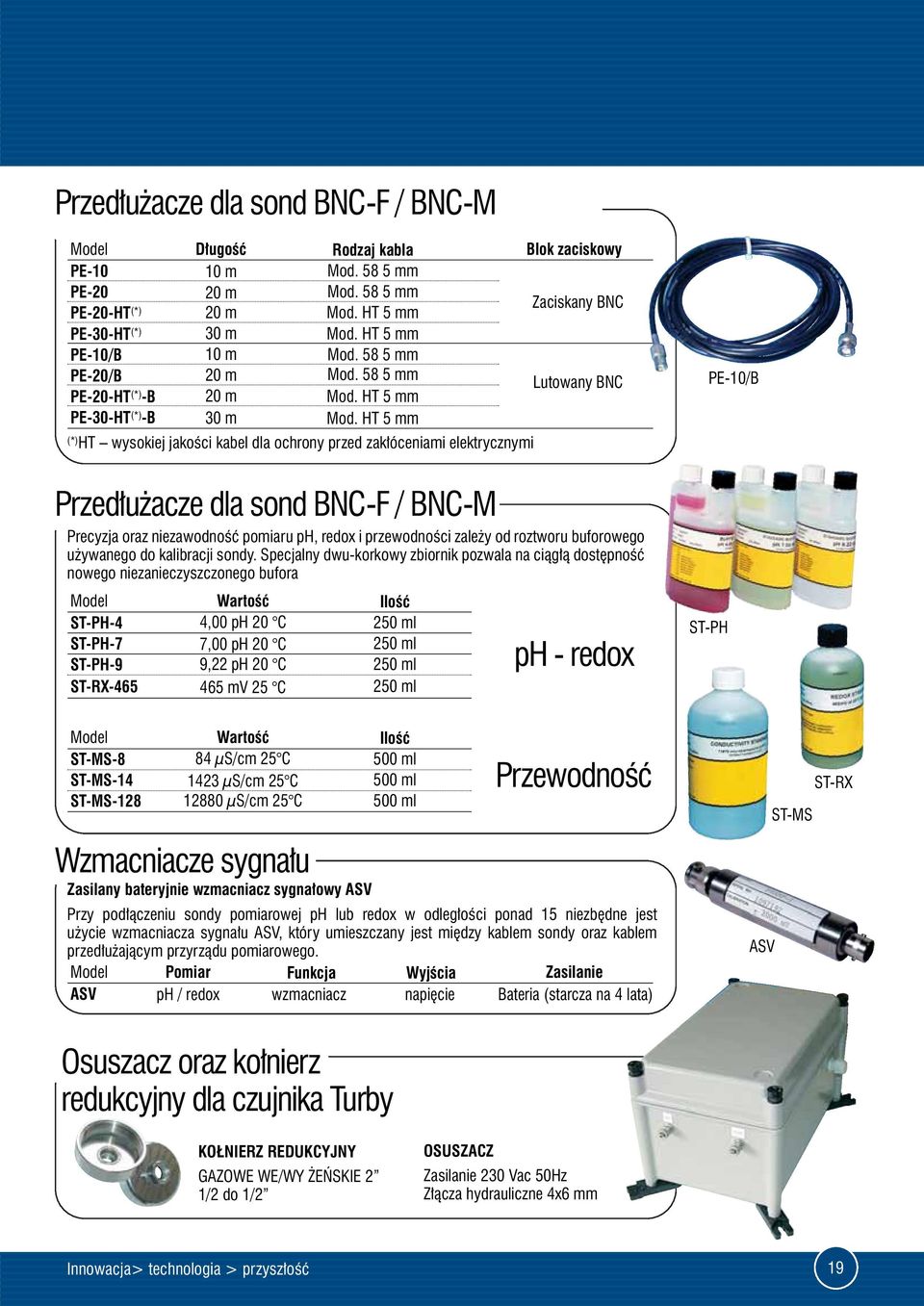

19 Przedłużacze dla sond BNC-F / BNC-M Model Długość Rodzaj kabla Blok zaciskowy PE m Mod mm PE m Mod mm PE-20-HT (*) 20 m Mod. HT 5 mm Zaciskany BNC PE-30-HT (*) PE-10/B 30 m 10 m Mod. HT 5 mm Mod mm PE-20/B 20 m Mod mm PE-20-HT (*) -B 20 m Mod. HT 5 mm Lutowany BNC PE-30-HT (*) -B 30 m Mod. HT 5 mm (*) HT wysokiej jakości kabel dla ochrony przed zakłóceniami elektrycznymi PE-10/B Przedłużacze dla sond BNC-F / BNC-M Precyzja oraz niezawodność pomiaru ph, redox i przewodności zależy od roztworu buforowego używanego do kalibracji sondy. Specjalny dwu-korkowy zbiornik pozwala na ciągłą dostępność nowego niezanieczyszczonego bufora Model Wartość Ilość ST-PH-,00 ph 20 C 250 ml ST-PH-7 7,00 ph 20 C 250 ml ST-PH-9 9,22 ph 20 C 250 ml ST-RX mv 25 C 250 ml ph - redox ST-PH Model Wartość Ilość ST-MS-8 8 µs/cm 25 C 500 ml ST-MS µs/cm 25 C 500 ml ST-MS µs/cm 25 C 500 ml Przewodność ST-MS ST-RX Wzmacniacze sygnału Zasilany bateryjnie wzmacniacz sygnałowy ASV Przy podłączeniu sondy pomiarowej ph lub redox w odległości ponad 15 niezbędne jest użycie wzmacniacza sygnału ASV, który umieszczany jest między kablem sondy oraz kablem przedłużającym przyrządu pomiarowego. Model Pomiar Funkcja Wyjścia Zasilanie ASV ph / redox wzmacniacz napięcie Bateria (starcza na lata) ASV Osuszacz oraz kołnierz redukcyjny dla czujnika Turby KOŁNIERZ REDUKCYJNY GAZOWE WE/WY ŻEŃSKIE 2 1/2 do 1/2 OSUSZACZ Zasilanie 230 Vac 50Hz Złącza hydrauliczne x6 mm Innowacja> technologia > przyszłość 19
