PROJEKT ZAGOSPODAROWANIA TERENU

Transkrypt

1 ZIELONO NAM PAULINA MARCINIAK PROJEKT ZAGOSPODAROWANIA TERENU Nazwa inwestycji: Osiedle Górne Przedmieście: Więcej ruchu dla maluchów - realizacja placu zabaw przy Zespole Państwowych Szkół Muzycznych w Bielsku- Białej Lokalizacja inwestycji: Inwestor: Projektant: Opracowanie: Osiedle Górne Przedmieście teren Szkolnego Zespołu Państwowych Szkół Muzycznych w Bielsku-Białej przy ul. Stanisława Wyspiańskiego 5a działka nr 608/2, obręb Górne Przedmieście Gmina Bielsko-Biała Urząd Miejski w Bielsku-Białej Plac Ratuszowy Bielsko-Biała mgr inż. arch. Artur Miernik upr. BŁ PdOKK/44/2005 mgr inż. arch. kraj. Paulina Marciniak RADOM, SIERPIEŃ 2018

2 OPIS TECHNICZNY PODSTAWA OPRACOWANIA PRZEDMIOT I ZAKRES OPRACOWANIA STAN ISTNIEJĄCY Istniejące uzbrojenie terenu Ukształtowanie terenu Istniejąca zieleń PROJEKTOWANE ZAGOSPODAROWANIE TERENU Ukształtowanie terenu Rozbiórki Nawierzchnie Schody terenowe Zieleń Projektowane uzbrojenie terenu Elementy wyposażenia Warunki ochrony przeciwpożarowej ZESTAWIENIE POWIERZCHNI OCHRONA ZABYTKÓW WPŁYW EKSPLOATACJI GÓRNICZEJ WPŁYW INWESTYCJI NA ŚRODOWISKO OBSZAR ODDZIAŁYWANIA INFORMACJE ODNOŚNIE ZAGROŻENIA DLA ŚRODOWISKA NATURALNEGO ORAZ HIGIENY I ZDROWIA INFORMACJA O OBSZARZE ODDZIAŁYWANIA OBIEKTU INFORMACJA NA TEMAT PLANU BIOZ CZYNNOŚCI POPRZEDZAJĄCE ROZPOCZĘCIE ROBOT BUDOWLANYCH UWAGI KOŃCOWE

3 1. PODSTAWA OPRACOWANIA Umowa z Inwestorem Uzgodnienia z Inwestorem Wizja lokalna i pomiary z natury Obowiązujące przepisy i normy Mapa do celów projektowych OPIS TECHNICZNY 2. PRZEDMIOT I ZAKRES OPRACOWANIA Przedmiotem opracowania jest dokumentacja projektowa remontu i doposażenia istniejącego placu zabaw pn. Osiedle Górne Przedmieście: Więcej ruchu dla maluchów - realizacja placu zabaw przy. Teren objęty zakresem opracowania usytuowany jest w Bielsku-Białej na terenie Szkolnego Zespołu Państwowych Szkół Muzycznych w Bielsku-Białej przy ul. Stanisława Wyspiańskiego 5a. Inwestycja zlokalizowana jest na działce nr 608/2, obręb Górne Przedmieście, których właścicielem jest Miasto Bielsko Biała. Projekt obejmuje zakresem roboty związane z remontem i doposażeniem istniejącego placu zabaw. W ramach inwestycji wykonane zostaną: - remont nawierzchni bezpiecznej - rozbiórka istniejącej nawierzchni bezpiecznej wraz z jej podbudową (oprócz miejsca projektowanej nawierzchni z kostki betonowej) i wykonanie nawierzchni bezpiecznej z mat przerostowych, - wykonanie nawierzchni z kostki betonowej, - doposażenie placu zabaw poprzez montaż ogrodzenia, barierki, urządzeń wyposażenia placu zabaw oraz elementów małej architektury oraz demontaż istniejących urządzeń, - remont istniejących schodów. 3. STAN ISTNIEJĄCY Obszar objęty zakresem opracowania to plac zabaw znajdujący się na terenie Szkolnego Zespołu Państwowych Szkół Muzycznych w Bielsku-Białej. Obszar w granicach inwestycji zlokalizowany jest na wzniesieniu. Od strony północnej bezpośrednio sąsiaduje z trawnikiem zakończonym skarpą i ogrodzeniem działki, od strony wschodniej ze skarpą pod którą zlokalizowany jest parking szkoły, od strony zachodniej plac zabaw przylega do istniejącego boiska a od południowej sąsiaduje ze skarpą i budynkiem szkoły. 3

4 3.1. Istniejące uzbrojenie terenu W granicach opracowania zlokalizowana jest sieć cieplna Ukształtowanie terenu Teren istniejącego placu zabaw jest płaski, opada w kierunku wschodnim Istniejąca zieleń Fragment działki, na której planuje się remont i doposażenie placu zabaw pokrywa częściowo trawnik. Teren opracowania stan istniejący ( ) 4. PROJEKTOWANE ZAGOSPODAROWANIE TERENU Celem opracowania jest projekt remontu i doposażenia istniejącego placu zabaw. Przewiduje się doposażenie placu zabaw urządzeniami zabawowymi dla dzieci w różnym wieku. W ramach inwestycji planuje się montaż następujących urządzeń: - zestaw zabawowy ze zjeżdżalnią - piramida do wspinaczki - zestaw wspinaczkowy - platforma do balansowania - bujak 4

5 Plac zabaw należy ogrodzić od strony skarp. Jako wyposażenie dodatkowe przewiduje się montaż ławek i kosza na śmieci oraz tablic z informacją o projekcie Budżetu Obywatelskiego i regulaminem placu zabaw. Nawierzchnia komunikacyjna wykonana będzie z kostki betonowej. Pod urządzeniami zabawowymi i ich strefach bezpieczeństwa należy wykonać remont nawierzchni po demontażu istniejącej nawierzchni należy wykonać nawierzchnię z mat przerostowych. W ramach inwestycji należy także wykonać remont istniejących schodów o nawierzchni bezpiecznej. Na podstawie wizji lokalnej stwierdzono proste warunki gruntowe. Przewiduje się stosowanie posadowienia bezpośredniego dla wszystkich elementów wyposażenia Ukształtowanie terenu Należy wykonać niwelację terenu polegającą na przesunięciu mas ziemi w rejonach o zróżnicowanym ukształtowaniu. Przed przystąpieniem do robót ziemnych należy wybrać warstwę gleby urodzajnej, a po zakończeniu robót ponownie wykorzystać przy urządzaniu terenów zieleni Rozbiórki W zakresie inwestycji należy zdemontować istniejące urządzenia zabawowe oraz wykonać rozbiórkę: - istniejącej nawierzchni placu i schodów z płyt gumowych, - podbudowy istniejącej nawierzchni bezpiecznej (5 cm - warstwa wyrównująca - miał kamienny (fr. 0-5mm), 15 cm - warstwa konstrukcyjna, kruszywo kamienne (fr. 5-32mm), 10 cm - warstwa odsączająca piasek) w miejscu wskazanym w dokumentacji. Istniejącą podbudowę należy zachować w miejscu projektowanej nawierzchni z kostki betonowej, - obrzeży betonowych 8x30x100cm placu zabaw i schodów, - istniejących urządzeń zabawowych Nawierzchnie Nawierzchnia z kostki betonowej Nawierzchnia ciągów komunikacyjnych projektowana jest z kostki betonowej na istniejącej podbudowie. Nawierzchnię należy wykonać z brukowej kostki betonowej o wymiarach 20x10cm szarej, gr. 6 cm. Uwaga! Kolor i formę kostki należy dopasować do istniejącego ciągu pieszego i schodów, do których przylegają projektowane schody i plac. Nawierzchnia ograniczona obrzeżem betonowym 8x30 cm na podsypce cementowo piaskowej Nawierzchnia z mat przerostowych Pod urządzeniami do ćwiczeń projektuje się nawierzchnię z maty przerostowej. Konstrukcja nawierzchni: - Maty gumowe o wymiarach 1m x 1,5 m, grubości min. 22 mm - warstwa biowłókniny z nasionami traw - warstwa humusu grubości około 5cm 5

6 - wyrównany grunt rodzimy Montaż mat: 1. Wyrównać teren (bez ściągania wierzchniej warstwy gleby), 2. Na wyrównanym gruncie rozścielić warstwę humusu grubości 5cm i zagęścić. 3. Rozłożyć warstwę biowłókniny z nasionami traw. 4. Na tak przygotowane podłoże należy ułożyć maty gumowe. Maty gumowe o wymiarach 1m x 1,5 m, grubości min. 22 mm, z atestem potwierdzającym parametry amortyzujące, atestem higienicznym, kartą nawierzchni i instrukcją montażu. Matę należy zamontować w taki sposób, aby była około 5 cm powyżej gruntu rodzimego. Zaproponowany system nie wymaga stosowania obrzeży. Nawierzchnia mocowana jest do podłoża na brzegach maty za pomocą systemowych szpilek (wbijane co 4 oczko) i pospinana opaskami co 4 oczka Schody terenowe Projekt przewiduje odtworzenie rozebranych i zniszczonych schodów wraz z montażem balustrady. Projektuje się schody z nawierzchni z kostki betonowej tożsamej co na placu wypoczynkowym z obrzeżach 8x30 cm na podsypce cementowo piaskowej i ławie betonowej. Balustrada na schodach zewnętrznych Słupki i poręcze z rury o średnicy 40mm, wypełnienia poziome 7 sztuk spawane do boku słupków z rury o średnicy 16mm, słupki mocowane na fundamentach betonowych posadowionych w gruncie tuż przy schodach po ich zewnętrznej stronie. Przed przystąpieniem do wykonania balustrad należy dokładnie sprawdzić wymiary i geometrię schodów. Rysunek techniczny balustrady schodów terenowych. 6

7 4.5. Zieleń Na projektowanym terenie należy zregenerować nawierzchnię trawiastą. Nie przewidziano dodatkowych nasadzeń. Zakładanie trawników Trawnik powinien być zakładany na koniec wszelkich nasadzeń czy robót budowlanych. Przygotowany uprzednio teren wyrównać i rozłożyć 2 cm warstwę ziemi żyznej lub kompostowej, a następnie wysiać nasiona traw mieszanki uniwersalnej w ilości 25 g/m2. Odległości brzegu trawnika od nawierzchni powinny wynosić 5 cm, od pnia drzew cm. Nasiona delikatnie przemieszać z torfem i uwałować lekkim wałem. Górną warstwę gleby utrzymywać w stanie wilgotnym do czasu pełnego ukorzenienia się. Po wzejściu trawy nawieźć nawozem kompleksowym wg zaleceń producenta. Trawnik może być zakładany późną wiosną (kwiecień - maj) lub wczesną jesienią (sierpień - październik) pod warunkiem panowania odpowiednich warunków atmosferycznych (uwaga: zakładanie trawnika z siewu w okresie zimowym, podczas mrozów, upałów lub po długotrwałych deszczach jest wykluczone; nie powinien być również zakładany późną jesienią, jeśli panujące warunki mogą wpłynąć nieprawidłowo na proces przyjmowania się trawy). Trawnik zakładać na wcześniej przygotowanym podłożu w zależności od lokalizacji. Powierzchnie trawników wykonać z mieszanek uniwersalnych. Mieszankę uniwersalną powinien charakteryzować brak wysokich wymagań glebowych, odporność na użytkowanie, możliwość szerokiego zastosowania w kwestii warunków świetlnych. Przykładowy skład mieszanki: życica trwała (65%), kostrzewa czerwona (25%), kostrzewa owcza (5%), wiechlina łąkowa (5%) Projektowane uzbrojenie terenu Nie przewiduje się instalacji technicznych Elementy wyposażenia Wszystkie zastosowane materiały i urządzenia muszą posiadać aktualne atesty, certyfikaty i dopuszczenia do stosowania, a ich montaż i eksploatacja winna być zgodna z wytycznymi producenta oraz Polskimi Normami. W ramach planowanej inwestycji przewiduje się montaż następujących elementów: U1 Zestaw zabawowy ze zjeżdżalnią U2 Piramida do wspinaczki U3 Zestaw wspinaczkowy U4 Platforma do balansowania U5 Bujak Ł Ławka z oparciem K Kosz na śmieci T1 Tablica z informacją o projekcie z Budżetu Obywatelskiego T2 Tablica z regulaminem placu zabaw Projektowany plac zabaw należy ogrodzić od strony skarp. 7

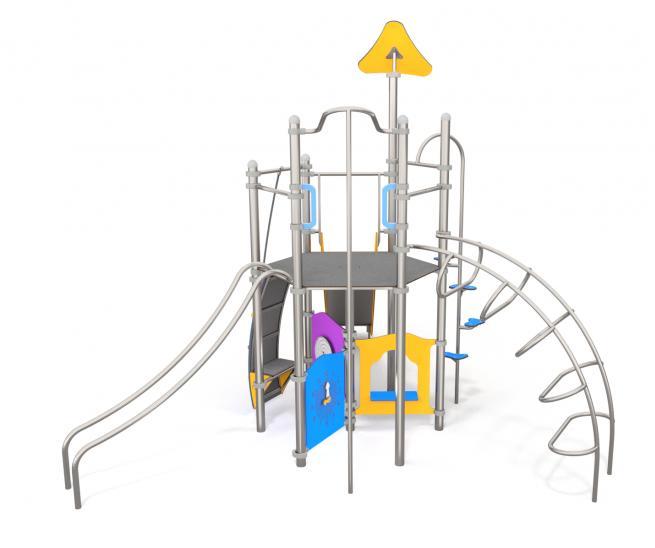

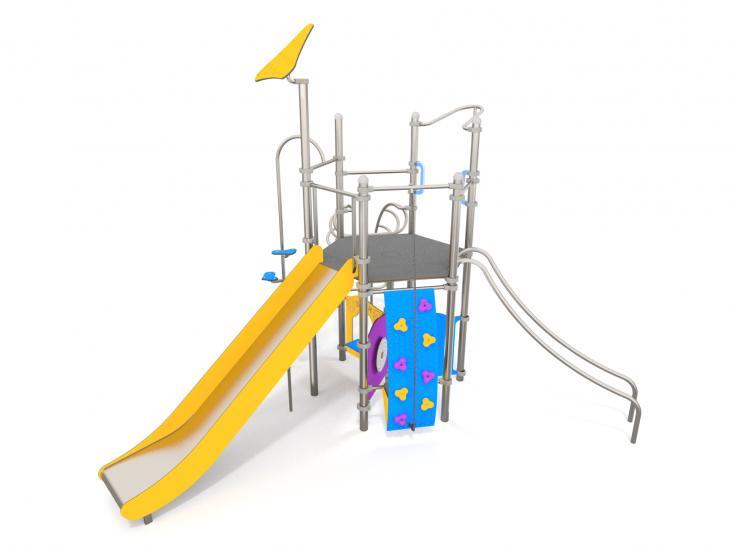

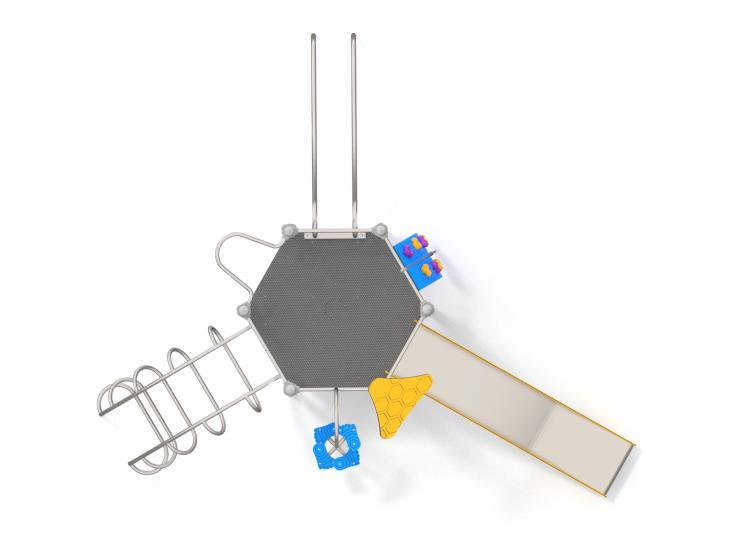

8 ZESTAW ZABAWOWY ZE ZJEŻDŻALNIĄ WYMIARY: Wymiary 430 x 427 cm Strefa bezpieczeństwa 787 x 735 cm Wysokość całkowita 355 cm Wysokość swobodnego upadku 150 cm Wysokość podestu 150 cm Materiały: Ślizgi ze stali nierdzewnej. Blacha o grubości 2mm kształtowana w technice CNC. Płyty boczne z polietylenu HDPE o grubości 15 mm, najwyższej jakości, całkowicie odpornego na wilgoć i UV, Płyty ścianek z kolorowego trójwarstwowego polietylenu HDPE o grubości 15 mm, najwyższej jakości, całkowicie odporny na wilgoć i UV, Antypoślizgowa płyta podestowa hpl hexa o grubości 10 mm w kolorze antracytowym cechująca się maksymalną odpornością na czynniki środowiskowe i wysokiej klasy odpornością na ścieranie, Konstrukcja wykonana ze stali nierdzewnej, Bezpieczne zaślepki rur wykonane z poliamidu formowanego metodą wtryskową. 8

9 Sposób połączenia urządzenia z gruntem: Montaż na bloczkach betonowych. Wysokość bloków fundamentowych: 30cm (dla elementów zakotwionych na głębokości 70cm). Głębokość kotwienia 43-70cm (rys. powyżej) 9

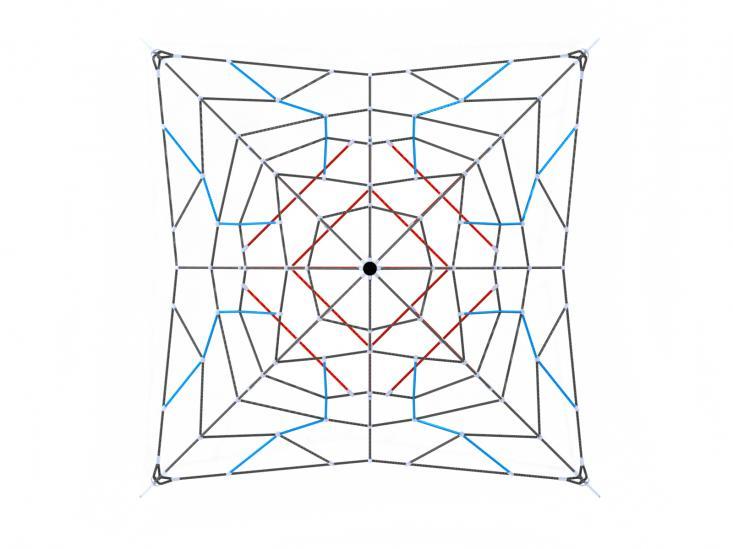

10 PIRAMIDA DO WSPINANIA WYMIARY: Wymiary 356 x 356 cm Strefa bezpieczeństwa 656 x 656 cm Wysokość całkowita 250 cm Wysokość swobodnego upadku 99 cm Materiały: Konstrukcja wykonana ze stali nierdzewnej, Zakończenia słupów w postaci czopów z miękkiej gumy EPDM, Połączenia lin zaciśnięte w tulejach wykonanych z wytrzymałych stopów aluminium Krzyżowe połączenia lin przeznaczone do zastosowania w elementach wymagających wyjątkowo dużej wytrzymałości. Wykonane z wytrzymałych stopów aluminium, Napinacz piramidy pozwalający na okresowe napinanie sieci. Materiał: Stal nierdzewna Sposób połączenia urządzenia z gruntem: 10

11 Montaż w fundamentach betonowych. Kolejność wykonania fundamentów lin: 1) Wykonanie otworów montażowych, 2) Osadzenie zespołów fundamentowych, centrycznie w otworach 3) Betonowanie (należy odczekać, a ż beton uzyska odpowiednią wytrzymałość; zalecana klasa beton u C20/25) Kolejność wykonania fundamentu słupa: 1) Wykonanie otworu montażowego 2) Osadzenie tuleji PVC centrycznie i pionowo w otworze 3) Betonowanie (należy odczekać, aż beton uzyska odpowiednią wytrzymałość; zalecana klasa betonu C20/25) Montaż: Po tym, jak beton osiągnie wymagany poziom wytrzymałości należy osadzić słup w bloku fundamentowym (w tuleji), zaś liny przymocować do bloków fundamentowych lin (do wystającej części zespołu fundamentowego). Słup ustawić pionowo. Następnie przeprowadzić napinanie lin, za pomocą śrub rzymskich (napinaczy) przy jednoczesnym kontrolowaniu pionowego ustawienia słupa. Podczas istalacji wymagane jest zapewnienie przestrzeni montażowej odpowiadającej powierzchni strefy bezpieczeństwa urządzenia. Naciąg liny jest odpowiedni, jeżeli przy obciążeniu o wadze 70kg (przyłożonemu w połowie długości liny) maksymalne odchylenie nie przekracza 40mm. 11

12 ZESTAW WSPINACZKOWY DANE TECHNICZNE WYMIARY: Wymiary 573 x 232 cm Strefa bezpieczeństwa 873 x 532 cm Wysokość całkowita 222 cm Wysokość swobodnego upadku 150 cm Materiały: Płyty ścianek z kolorowego trójwarstwowego polietylenu HDPE o grubości 15 mm, najwyższej jakości, całkowicie odporny na wilgoć i UV, Konstrukcja wykonana ze stali nierdzewnej, Bezpieczne zaślepki rur wykonane z poliamidu formowanego metodą wtryskową. Sposób połączenia urządzenia z gruntem: Głębokość kotwienia: 12

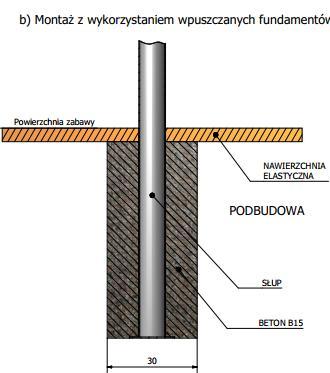

13 Rozmieszczenie miejsc fundamentowania: Sposób fundamentowania: Montaż w fundamentach betonowych. Kolejność montażu: 1) Wykonanie otworu fundamentowego. 2) Osadzenie i zabetonowanie zgodnie ze schematem. 3)Uzupełnienie nawierzchni bezpiecznej i zabezpieczenie urządzenia przed użytkowaniem (min 24 godziny). 13

14 PLATFORMA DO BALANSOWANIA Wymiary 197 x 590 cm Strefa bezpieczeństwa 497 x 890 cm Wysokość całkowita 116 cm Wysokość swobodnego upadku 43 cm Materiały: Płyty ścianek z kolorowego trójwarstwowego polietylenu HDPE o grubości 15 mm, najwyższej jakości, całkowicie odporny na wilgoć i UV, Konstrukcja wykonana ze stali nierdzewnej, Bezpieczne zaślepki rur wykonane z poliamidu formowanego metodą wtryskową, Atestowane nierdzewne łańcuchy 6 mm. Sposób połączenia urządzeń z gruntem: Część 1 14

15 Część 2 Część 3 15

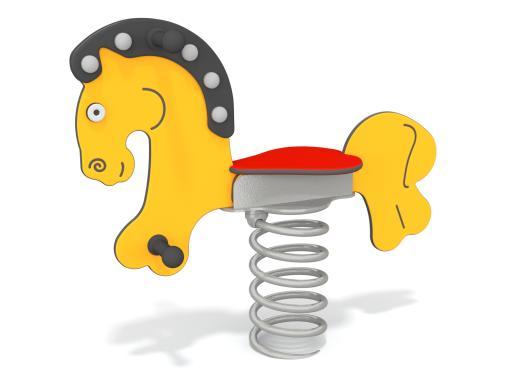

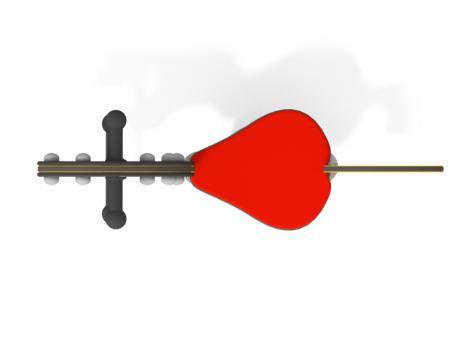

16 Kolejność montażu: 1) Wykonanie otworu fundamentowego. 2) Osadzenie i zabetonowanie zgodnie ze schematem. 3) Uzupełnienie nawierzchni bezpiecznej i zabezpieczenie urządzenia przed użytkowaniem (min 24 godziny). BUJAK WYMIARY: Wymiary 27 x 96 cm Strefa bezpieczeństwa 227 x 296 cm Wysokość całkowita 83 cm Wysokość swobodnego upadku 50 cm Wysokość siedziska 50 cm Materiały: Płyty ścianek z kolorowego trójwarstwowego polietylenu HDPE o grubości 15 mm, najwyższej jakości, całkowicie odporny na wilgoć i UV, Sprężyny bujaków ze stali sprężynowej. Średnica sprężyny 200 mm, a średnica pręta z którego jest wykonana 20 mm. Sprężyny oraz ich mocowania cynkowane i malowane proszkowo farbami poliestrowymi. Mocowania sprężyn pozbawione elementów mogących stanowić zagrożenie dla dzieci. 16

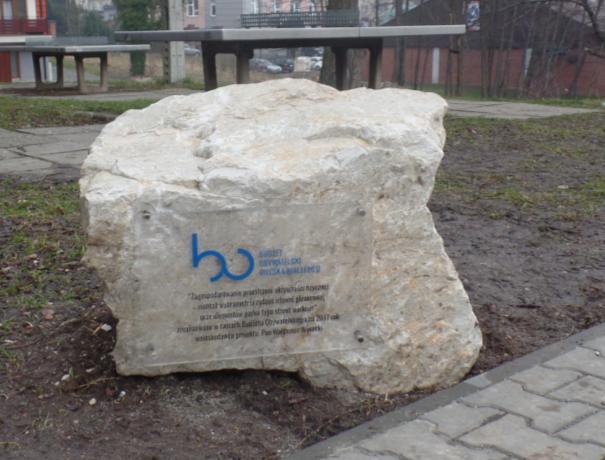

17 Sposób połączenia urządzenia z gruntem: Kolejność montażu: 1) Wykonanie otworu fundamentowego. 2) Osadzenie i zabetonowanie zgodnie ze schematem. 3) Uzupełnienie nawierzchni bezpiecznej i zabezpieczenie urządzenia przed użytkowaniem (min 24 godziny). TABLICE INFORMACYJNE Projektuje się łącznie 2 tablice: T1 Tablica z informacją o projekcie z Budżetu Obywatelskiego T2 Tablica z regulaminem placu zabaw Tablica z informacją o wykonaniu inwestycji w ramach Budżetu Obywatelskiego na rok 2018 Tablicę informacyjną należy wykonać z pleksi bezbarwnej z nadrukiem z folii od spodu zawierającym wymagane przez Inwestora informacje dot. projektu Budżetu Obywatelskiego i przytwierdzić do kamienia/głazu naturalnego. za pomocą dystansów. Tablica nie może stykać się z powierzchnią kamienia. Kamień naturalny o wadze min. 250 kg z powierzchnią płaską w miejscu montowania tablicy. Parametry tablicy: Rozmiar 60 x 30 cm, grubość 10 mm 4 ozdobne srebrne dystanse 17

18 Tablica z regulaminem placu zabaw Wymiary 58 x 5 x 200 cm UWAGA! Treść regulaminu zamieszczonego na tablicy zgodnie z załącznikiem (załączniki formalno-prawne nr 6). Sposób połączenia tablicy z gruntem: Kolejność montażu: 1) Wykonanie otworu fundamentowego. 2) Osadzenie i zabetonowanie zgodnie ze schematem. ŁAWKA Z OPARCIEM Wymiary 160 x 50 x 86cm Konstrukcja ze stali czarnej oczyszczona w procesie piaskowania. Zabezpieczona przed korozją przez cynkowanie i malowanie proszkowe farbami poliestrowymi. Antypoślizgowa płyta podestowa hpl hexa o grubości 10mm w kolorze antracytowym cechująca się maksymalną odpornością na czynniki środowiskowe i wysokiej klasy odpornością na ścieranie. 18

19 Sposób połączenia ławki z gruntem: Kolejność montażu: 1) Wykonanie otworu fundamentowego. 2) Osadzenie i zabetonowanie zgodnie ze schematem. KOSZ NA ŚMIECI Wymiary 80 x 43 x 43 cm Pojemność 60 L Konstrukcja ze stali czarnej oczyszczona w procesie piaskowania. Zabezpieczona przed korozją przez cynkowanie i malowanie proszkowe farbami poliestrowymi, Antypoślizgowa płyta podestowa hpl hexa o grubości 10mm w kolorze antracytowym cechująca się maksymalną odpornością na czynniki środowiskowe i wysokiej klasy odpornością na ścieranie. 19

20 Sposób połączenia kosza z gruntem: Kolejność montażu: 1) Wykonanie otworu fundamentowego. 2) Osadzenie i zabetonowanie zgodnie ze schematem. OGRODZENIE Ogrodzenia pozbawione ostrych zakończeń. Ogrodzenie ocynkowane i lakierowane proszkowe (kolor antracyt), Wysokość mm, Sposób połączenia z gruntem: 20

21 Kolejność montażu: 1) Wykonanie otworu fundamentowego. 2) Osadzenie i zabetonowanie zgodnie ze schematem. Dopuszcza się zastosowanie innych materiałów i elementów wyposażenia niż podane w projekcie o parametrach równoważnych lub nie gorszych niż podane w opracowaniu. Dopuszcza się urządzenia mniejsze niż wskazane w projekcie o nie więcej niż 5% w stosunku do wymiarów urządzeń wskazanych w projekcie lub większe niż wskazane w projekcie z zastrzeżeniem utrzymania odpowiednich stref bezpieczeństwa. Dodatkowo, powierzchnia wszystkich nawierzchni (a dla nawierzchni bezpiecznej długości boków - łącznie dla wszystkich montowanych urządzeń) nie mogą być większe niż założone w projekcie oraz nie mogą być mniejsze o więcej niż 5%. Wszystkie elementy, które zgodnie z dokumentacją techniczną powinny być ocynkowane, mają być ocynkowane ogniowo lub galwanicznie Warunki ochrony przeciwpożarowej Nie dotyczy 5. ZESTAWIENIE POWIERZCHNI Tabela zestawienia powierzchni Rodzaj powierzchni m² % Teren inwestycji Nawierzchnia z kostki betonowej (plac i schody) 20 7 Nawierzchnia żwirowa 180,5 60 Nawierzchnia trawiasta 99, OCHRONA ZABYTKÓW Działka, teren ani istniejące obiekty nie są wpisane do rejestru zabytków. 7. WPŁYW EKSPLOATACJI GÓRNICZEJ Obiekt nie jest zlokalizowany w granicach terenu górniczego 8. WPŁYW INWESTYCJI NA ŚRODOWISKO Nie przewiduje się znaczącego oddziaływania na środowisko podczas wykonywania prac związanych z budową placu zabaw. 9. OBSZAR ODDZIAŁYWANIA Obszar oddziaływania inwestycji ogranicza się do obszaru działki. Akty prawne w oparciu o które dokonano określenia obszaru oddziaływania obiektu: Ustawa z dnia 27 kwietnia 2001r. Prawo ochrony środowiska (Dz. U Nr 62 oz. 627 tekst jednolity); 21

22 Ustawa z dnia 27 marca 2003r. o planowaniu i zagospodarowaniu przestrzennym (dz. U Nr 80 poz. 717 tekst jednolity). 10. INFORMACJE ODNOŚNIE ZAGROŻENIA DLA ŚRODOWISKA NATURALNEGO ORAZ HIGIENY I ZDROWIA Niniejsze opracowanie nie jest przedsięwzięciem, które mogłoby znacząco oddziaływać na środowisko w znaczeniu Ustawy z dnia 27 kwietnia 2001 r. Prawo ochrony środowiska (Dz. U. Nr 62, poz 627, z późniejszymi zmianami), oraz nie niesie za sobą naruszenia zasobów przyrody o jakich mówi ustawa z dnia 16 października 1991r. o ochronie przyrody (Dz. U. Nr 99, poz. 1079, z późniejszymi zmianami). Inwestycja nie narusza również postanowień ustawy z dnia 3 lutego 1995r. o ochronie gruntów leśnych. Inwestycja nie ingeruje w stosunki wodno- prawne w myśl ustawy z dnia 18 lipca 2001r. prawo wodne. 11. INFORMACJA O OBSZARZE ODDZIAŁYWANIA OBIEKTU Podstawa prawna sporządzenia informacji o obszarze oddziaływania to Art. 20 ust. I pkt lc i art. 34 ust. 3 pkt 5 ustawy z dnia 7 lipca 1994 r. - Prawo budowlane (Dz. U. z 2013 poz z p. zm.). Projektowany teren spełnia wymagania, o których mowa w art. 5, w tym w ust. 1 pkt 9 ustawy - Prawo budowlane w zakresie poszanowania interesów osób trzecich i nie ogranicza możliwości zabudowy na działkach sąsiednich. Obszar oddziaływania projektowanego placu zabaw mieści się w całości na działkach Inwestora. Projektowana budowa nie spowoduje zacieniania pomieszczeń przeznaczonych na pobyt ludzi w budynkach na działkach sąsiednich. 12. INFORMACJA NA TEMAT PLANU BIOZ Zgodnie z rozporządzeniem Ministra Infrastruktury z dnia r. w sprawie szczegółowego zakresu i formy planu Bezpieczeństwa i Ochrony Zdrowia oraz szczegółowego zakresu rodzaju robót budowlanych stwarzających zagrożenia bezpieczeństwa i zdrowia (Dziennik Urzędowy nr 151 poz. 1256), nie ma konieczności opracowania planu BiOZ. 13. CZYNNOŚCI POPRZEDZAJĄCE ROZPOCZĘCIE ROBOT BUDOWLANYCH Zgodnie z art. 30 ustawy z 7 lipca 1994 roku Prawo Budowlane budowa obiektów małej architektury (m.in. place zabaw) w miejscach publicznych wymaga zgłoszenia właściwemu organowi administracji architektoniczno budowlanej, nie wymaga więc uzyskania decyzji o pozwoleniu na budowę. 14. UWAGI KOŃCOWE Wszystkie roboty budowlane i budowlano montażowe należy wykonać zgodnie z projektem technicznym, warunkami technicznymi wykonania i odbioru robot budowlanych oraz zaleceniami producentów materiałów budowlanych pod nadzorem 22

23 kierownika robot, a także zgodnie z aktualnymi przepisami BHP i P.POŻ. Podczas wykonywania robót ziemnych należy zachować ostrożność by nie naruszyć istniejącego uzbrojenia terenu. Wykonawca do realizacji robót zobowiązany jest zastosować wyłącznie materiały i wyroby budowlane posiadające wymagane atesty i świadectwa jakości oraz załączyć ww. dokumenty do dokumentacji odbiorowej inwestycji. Opracowanie: mgr inż. arch. Artur Miernik, upr. BŁ-PdOKK/44/2005 mgr inż. arch. kraj Paulina Marciniak 23

24 CZĘŚĆ RYSUNKOWA A-01 ORIENTACJA A-02 PROJEKT ZAGOSPODAROWANIA TERENU A-03 ROZBIÓRKI A-04 NAWIERZCHNIE I WYPOSAŻENIE A-05 SCHODY SCHEMAT BUDOWY A-06 ZAKRES NA MAPIE EWIDENCYJNEJ ZAŁĄCZNIKI FORMALNO - PRAWNE 1. Oświadczenie zgodnie z art. 20 pkt. 4 Prawa budowlanego 2. Decyzja nadania uprawnień budowlanych autora 3. Zaświadczenie o przynależności do ŚOIIB autora 4.Wypis z rejestru gruntów 5. Wyrys z mapy ewidencyjnej 6. Treść regulaminu placu zabaw 7. Uzgodnienie z Therma 8. Uchwała Rady ds. Osób Niepełnosprawnych 24
