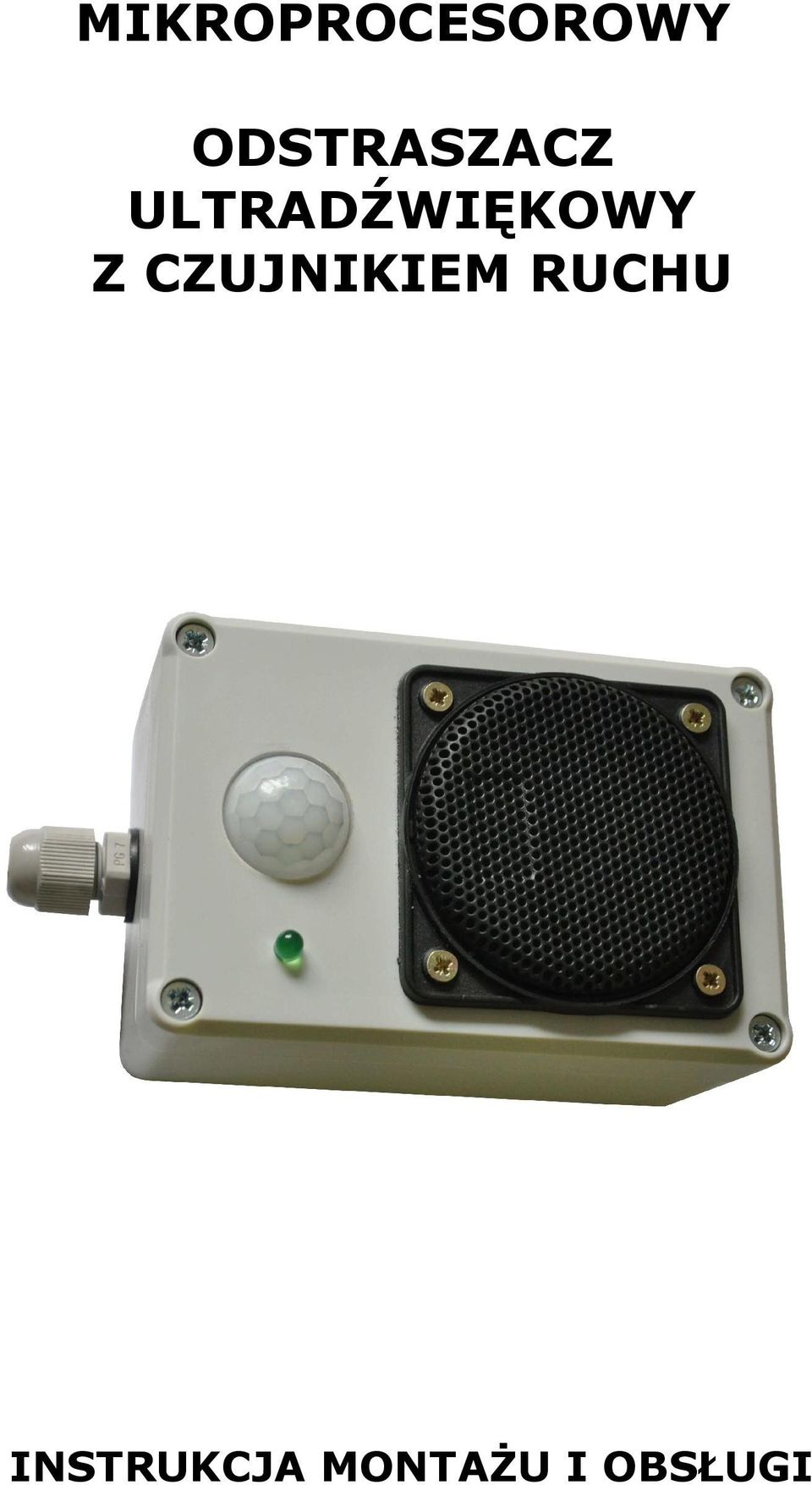

1 MIKROPROCESOROWY ODSTRASZACZ ULTRADŹWIĘKOWY Z CZUJNIKIEM RUCHU INSTRUKCJA MONTAŻU I OBSŁUGI 1

2 SPIS TREŚCI BEZPIECZEŃSTWO UŻYTKOWANIA...3 ZALECENIA MONTAŻOWE...3 DANE TECHNICZNE...3 ZASTOSOWANIE I ZASADA DZIAŁANIA...4 INSTALACJA I PODŁĄCZENIE...4 URUCHOMIENIE I OBSŁUGA...4 OPIS ELEMENTÓW URZĄDZENIA...5 ZWORKI (PARAMETRY PRACY)...6 JP1(TIME) - DŹWIĘK MODULOWANY A LOSOWY...6 JP2(SOUND) ZWORA TESTOWA...6 JP3(LED) - DIODA LED...6 WARUNKI GWARANCJI...7 2

3 BEZPIECZEŃSTWO UŻYTKOWANIA Urządzenie nie jest podłączane bezpośrednio do sieci 230V więc nie stanowi bezpośredniego zagrożenia dla zdrowia lub życia. Przed rozpoczęciem użytkowania należy uważnie przeczytać niniejszą instrukcję. Za szkody spowodowane nieprzestrzeganiem niniejszej instrukcji producent nie ponosi odpowiedzialności ZALECENIA MONTAŻOWE Zapewnić właściwe warunki pracy zgodnie ze specyfikacją urządzenia. Urządzenie należy podłączyć do zasilacza 12V dostarczonego wraz z urządzeniem. Urządzenie jest odporne na zalanie wodą. Oprócz dostarczonego w zestawie zasilacza i jego złącz, które należy dodatkowo zabezpieczyć. Przedłużanie przewodu zasilającego we własnym zakresie powoduje utratę gwarancji DANE TECHNICZNE Zwora testowa głośnika: Tak Zasięg działania: 500 m² Długość przewodu zasilającego: 3 m Częstotliwość sygnałów: KHz Wyłączenie diody LED: Tak Tryb dźwiękowy: Modulowany / losowy Wymiary obudowy: 120x60x60 mm Czujnik ruchu, zasięg: TAK, 7 m Pobór prądu: przy 12V - <0,5 A (6W) Temperatura pracy: -5 ºC 60 ºC Ilość głośników: 1 szt Średnica głośnika: 45 mm 3

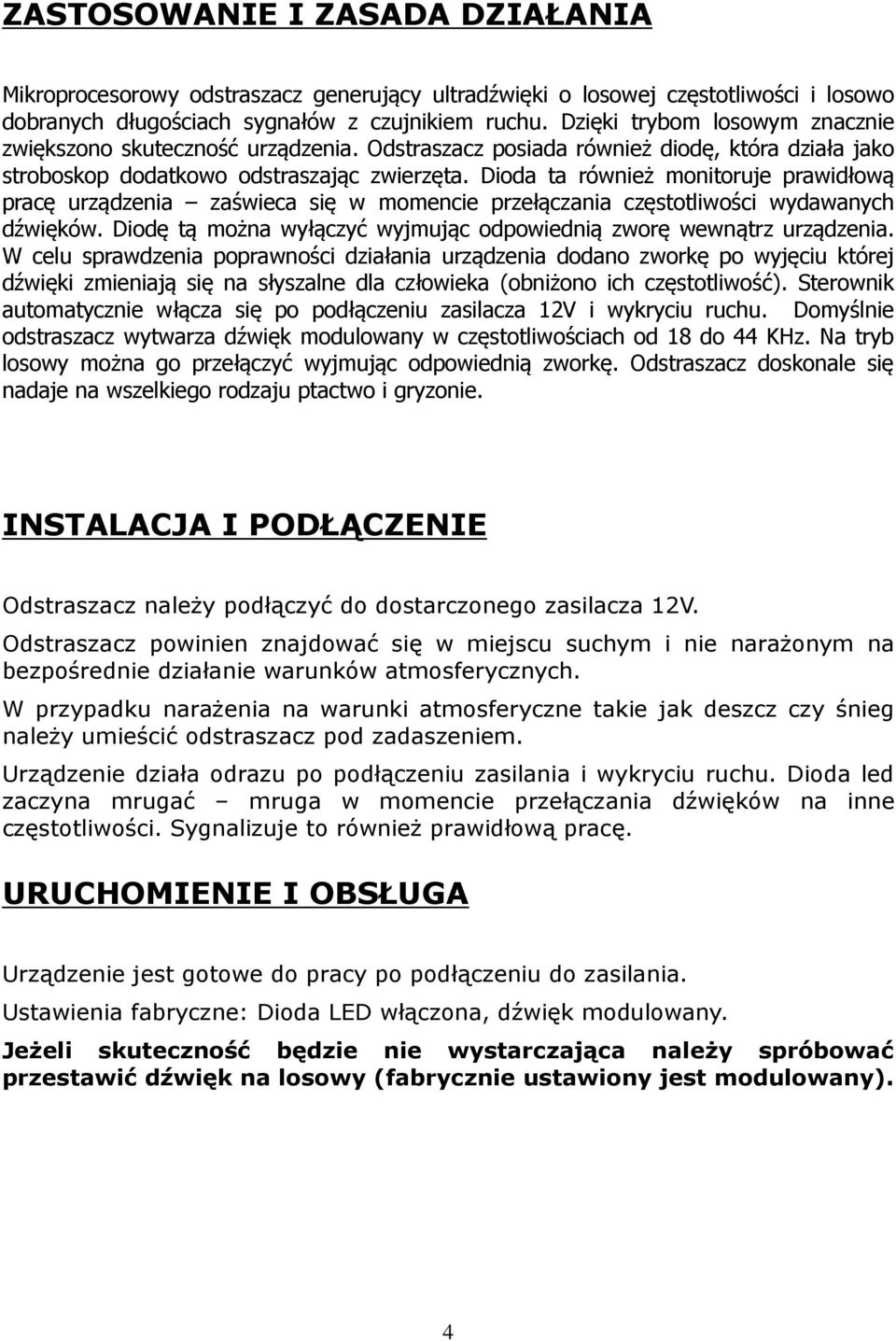

4 ZASTOSOWANIE I ZASADA DZIAŁANIA Mikroprocesorowy odstraszacz generujący ultradźwięki o losowej częstotliwości i losowo dobranych długościach sygnałów z czujnikiem ruchu. Dzięki trybom losowym znacznie zwiększono skuteczność urządzenia. Odstraszacz posiada również diodę, która działa jako stroboskop dodatkowo odstraszając zwierzęta. Dioda ta również monitoruje prawidłową pracę urządzenia zaświeca się w momencie przełączania częstotliwości wydawanych dźwięków. Diodę tą można wyłączyć wyjmując odpowiednią zworę wewnątrz urządzenia. W celu sprawdzenia poprawności działania urządzenia dodano zworkę po wyjęciu której dźwięki zmieniają się na słyszalne dla człowieka (obniżono ich częstotliwość). Sterownik automatycznie włącza się po podłączeniu zasilacza 12V i wykryciu ruchu. Domyślnie odstraszacz wytwarza dźwięk modulowany w częstotliwościach od 18 do 44 KHz. Na tryb losowy można go przełączyć wyjmując odpowiednią zworkę. Odstraszacz doskonale się nadaje na wszelkiego rodzaju ptactwo i gryzonie. INSTALACJA I PODŁĄCZENIE Odstraszacz należy podłączyć do dostarczonego zasilacza 12V. Odstraszacz powinien znajdować się w miejscu suchym i nie narażonym na bezpośrednie działanie warunków atmosferycznych. W przypadku narażenia na warunki atmosferyczne takie jak deszcz czy śnieg należy umieścić odstraszacz pod zadaszeniem. Urządzenie działa odrazu po podłączeniu zasilania i wykryciu ruchu. Dioda led zaczyna mrugać mruga w momencie przełączania dźwięków na inne częstotliwości. Sygnalizuje to również prawidłową pracę. URUCHOMIENIE I OBSŁUGA Urządzenie jest gotowe do pracy po podłączeniu do zasilania. Ustawienia fabryczne: Dioda LED włączona, dźwięk modulowany. Jeżeli skuteczność będzie nie wystarczająca należy spróbować przestawić dźwięk na losowy (fabrycznie ustawiony jest modulowany). 4

5 OPIS ELEMENTÓW URZĄDZENIA Na poniższym zdjęciu widać urzędzenie z zaznaczonymi poszczególnymi jego elementami Głośnik wysokotonowy 2 - Czujnik ruchu 3 - Dioda sygnalizująca pracę urządzenia 4 - Wejście zasilające 5

6 ZWORKI (PARAMETRY PRACY) Sterownik wewnątrz ma trzy zworki. Domyślnie wszystkie są zamontowane. Aby dostać się do zworek należy odkręcić cztery srebrne śrubki i otworzyć odstraszacz. Poniżej przedstawiono za co odpowiadają zworki w sterowniku: WŁOŻONA WYJĘTA JP1 (zwora1) Dźwięk modulowany Dźwięk losowy JP2 (zwora2) Ultradźwięki Dźwięki słyszalne JP3 (zwora3) Dioda świeci Dioda nie świeci JP1(TIME) - DŹWIĘK MODULOWANY A LOSOWY Domyślnie ustawiony jest dźwięk modulowany, który jest bardziej uniwersalny, ale gryzonie mogą się przyzwyczaić. Sygnał generowany losowo uniemożliwia przyzwyczajenie się gryzoni do urządzenia. Należy doświadczalnie wypróbować, który tryb jest lepszy. JP2(SOUND) ZWORA TESTOWA Domyślnie odstraszacz pracuje generując ultradźwięki. Po wyjęciu zwory testowej odstraszacz obniża częstotliwość dźwięków, które stają się słyszalne dla ludzi. W ten sposób możemy potwierdzić sprawność głośników urządzenia. JP3(LED) - DIODA LED Domyślnie dioda LED jest włączona. Po wyjędziu zwory JP3 dioda jest wyłączona. LED mruga w momencie przełączenia się dźwięków na inną częstotliwość. Dodatkowo strasząc szkodniki. 6

7 WARUNKI GWARANCJI Drogi Użytkowniku, na wstępie pragniemy podziękować, za wybór naszego produktu. Jesteśmy pewni, że będą Państwo z tego wyboru zadowoleni. Projektujemy nasze urządzenia tak, aby spełniały państwa wymagania i gwarantowały przyszłe bezproblemowe użytkowanie. Zapewniamy prawidłowe działanie sprzętu pod warunkiem użytkowania go zgodnie z przeznaczeniem i zasadami zawartymi w dołączonej instrukcji obsługi. Producent udziela gwarancji na wszelkie wady wykonania i zobowiązuje się do naprawy lub wymiany wadliwego urządzenia (zależnie od decyzji Producenta). Okres gwarancji wynosi: 24 miesiące od daty zakupu Uprawnienia z tytułu gwarancji przysługują wyłącznie, gdy spełnione są wymienione poniżej warunki uzyskania świadczeń gwarancyjnych. Warunki uznania gwarancji: 1. Gwarancja jest ważna tylko wtedy, gdy użytkownik może przedstawić oryginał faktury, paragon zakupu lub podpis sprzedającego niniejszego urządzenia (z pieczęcią firmową). 2. Reklamowany produkt powinien być dostarczony do serwisu w stosownym opakowaniu, zabezpieczającym przed uszkodzeniami w transporcie. Producent pokryje koszty transportu przy zwrocie naprawionego lub wymienionego produktu tylko jeśli urządzenie uległo awarii z winy producenta. 3. Producent dokona naprawy lub wymiany sprzętu w możliwie krótkim terminie, odpowiednim do stopnia skomplikowania uszkodzenia (maksimum 14 dni roboczych lub 31 jeśli wymaga to sprowadzenia trudno dostępnych części). 4. Gwarancja nie obejmuje uszkodzeń spowodowanych przeróbkami lub poprawkami produktu, o ile uprzednio na ich wykonanie nie było pisemnej zgody Producenta. 5. Wymiana urządzenia lub jego części nie powoduje wydłużenia gwarancji. Data zakupu i podpis sprzedającego:... 7
