GRAIN LOSS METER CZUJNIKI STRAT ZIARNA. Instrukcja obsługi
|
|
- Małgorzata Karczewska
- 6 lat temu
- Przeglądów:
Transkrypt
1 GRAIN LOSS METER CZUJNIKI STRAT ZIARNA Instrukcja obsługi ATM ENGINEERING, os. Czecha 33/9, Poznań, Polska Copyright Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
2 Spis treści 1. Opis części Cechy urządzenia Sposób montażu i zasada działania Środki ostrożności Identyfikacja problemów Parametry techniczne Warunki gwarancji.10 2

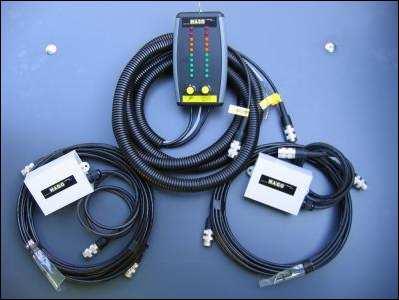

3 1. Opis części a) Panel sterujący. b) Przewody łączeniowe. c) Czujnik strat ziarna na sitach. 3
4 d) Czujnik strat ziarna na wytrząsaczach. e) Blachy wibracyjne 2 szt. 4
5 2. Cechy urządzenia 1. Opływowe wykonanie oraz oryginalny kształt. 2. Komplet elementów, umożliwiający łatwy montaż. 3. Hermetyczne i olejoodporne przewody łączeniowe. 4. Duży zakres regulacji czułości czujników. 5. Wskaźniki diodowe cechujące się dużą skutecznością świetlną oraz dużą żywotnością. 3. Sposób montażu i zasada działania 1. Panel operatorski można zamontować w kabinie kombajnu w dowolnym miejscu, mając jednak na uwadze możliwość swobodnego i szybkiego dostępu do ustawienia czułości czujników za pomocą potencjometrów. 2. Czujnik strat ziarna na sitach oraz czujnik strat ziarna na wytrząsaczach (Rys. 1) zamontować w specjalnie przygotowane do tego celu otwory w blachach wibrujących. Rys. 1. Obudowa czujnika strat ziarna 3. Panel oraz czujniki łączymy ze sobą za pomocą dostarczonych w zestawie przewodów, łącząc ze sobą odpowiednie wtyczki męskie i żeńskie (Rys. 2). Rys. 2. Wtyk męski oraz wtyk żeński 5
6 4. Podłączamy przewód zasilający do akumulatora, mając na uwadze, że przewód niebieski łączymy do, zaś przewód brązowy do Załączamy urządzenie, ustawiając przełącznik w pozycję prawą włącz. 6. Mając urządzenie gotowe do pracy możemy skalibrować poszczególne czujniki w zależności od naszych potrzeb. Przekręcając potencjometrem w lewa stronę zmniejszamy czułość czujnika, natomiast kręcąc potencjometrem w prawą stronę zwiększamy jego czułość do maksimum wówczas czujnik reaguje nawet na najdrobniejsze uderzenia. 6
7 4. Środki ostrożności 1. Przed użyciem urządzenia proszę się upewnić, że napięcie akumulatora odpowiada napięciu znamionowemu urządzenia (12 VDC < Un < 35 VDC). 2. Urządzenie należy przechowywać i używać z dala od wszelkich przedmiotów emitujących wysoką temperaturę, gdyż może ona doprowadzić do zdeformowania elementów z tworzywa sztucznego, a tym samym ujemnie wpłynąć na pracę urządzenia. 3. Gdy zachodzi potrzeba przerwania pracy urządzenia należy je wyłączyć, przełączając wyłącznik w pozycję lewą wyłącz. 4. Aby skorzystać z urządzenia należy się upewnić, czy przewód zasilający jest prawidłowo podłączony do akumulatora (niebieski brązowy + ) oraz czy czujniki są połączone z panelem za pomocą przewodów łączeniowych. Dopiero wówczas można załączyć urządzenie przełączając włącznik w pozycję prawą włącz. 5. W przypadku uszkodzenia przewodu zasilającego, należy natychmiast powiadomić producenta urządzenia, aby uniknąć zagrożenia. 7
8 5. Identyfikacja problemów Przed zleceniem naprawy urządzenia, prosimy zapoznać się z poniższymi informacjami. Problem Prawdopodobna przyczyna Rozwiązanie Dioda informująca o załączeniu zasilania nie działa. Nie działa jeden z kanałów pomiarowych 1. Należy sprawdzić, czy przewody zasilające są prawidłowo podłączone do akumulatora. 2. Należy sprawdzić, czy włącznik urządzenia jest włączony. 3. Należy sprawdzić napięcie akumulatora. 1. Sprawdzić, czy wszystkie przewody dotyczące danego kanału są prawidłowo podłączone. 2. Sprawdzić, czy czujnik nie jest ustawiony na najmniejszą czułość. 1. Podłączyć przewody w następującej sekwencji: przewód niebieski przewód brązowy Włączyć zasilanie urządzenia (przełącznik w pozycji prawej). 3. Napięcie akumulatora powinno mieścić się w granicach: 12 VDC < Un < 35 VDC. Sprawdzić i ewentualnie naładować akumulator. 1. Podłączyć przewody panel przewód łączeniowy i czujnik przewód łączeniowy. 2. Ustawić za pomocą pokręteł na panelu czułość czujnika. 8
9 6. Parametry techniczne 1. Panel sterujący: Wymiary: 147 x 89 x 24 [mm] Materiał: ABS Klasa szczelności: IP54 Zasilanie: 12 VDC < Un < 35 VDC Maksymalny pobór mocy: Pmax. = 12 W Odporność temperaturowa ciągła: od -30 C do +70 C Odporność temperaturowa okresowa: od -40 C do +85 C 2. Czujniki: Wymiary: 102 x 65 x 36 [mm] Materiał: ABS Klasa szczelności: IP54 Odporność temperaturowa ciągła: od -10 C do +70 C Odporność temperaturowa okresowa: od -40 C do +85 C 3. Przewody łączeniowe: Odporność temperaturowa: od -20 C do +70 C Klasa szczelności: IP40 Odporne na promieniowania: UV Rezystancja izolacji: min MΩ System blokowania: skręcane 9
10 7. Warunki gwarancji 1. Niniejsza gwarancja jest udzielana prze firmę ATM ENGINEERING z siedzibą w Poznaniu. 2. Gwarancja dotyczy produktów zakupionych w Polsce i jest ważna na terytorium Rzeczypospolitej Polskiej. 3. Sprzedawca ponosi odpowiedzialność za wady fizyczne urządzenia w okresie 12 miesięcy od daty sprzedaży produktu. 4. Gwarancja obejmuje wyłącznie wady powstałe z przyczyn tkwiących w sprzedanym urządzeniu. 5. Uszkodzenia ujawnione w okresie gwarancyjnym będą bezpłatnie usuwane w terminach nie dłuższych niż 14 dni od daty dostarczenia sprzętu. W wyjątkowych przypadkach termin ten może zostać wydłużony do 21 dni. 6. Nabywcy przysługuje prawo wymiany sprzętu na nowy tylko w przypadku, gdy: a) stwierdzono wadę fabryczną niemożliwą do usunięcia, b) w okresie objętym gwarancją wystąpi konieczność dokonania 3 napraw, a sprzęt nadal wykazuje wady uniemożliwiające eksploatację zgodną z przeznaczeniem. 7. W przypadku wymiany urządzenia, okres gwarancji jest liczony od daty jego wymiany. 8. W przypadku zerwania, bądź uszkodzenia plomb gwarancyjnych urządzenia, Użytkownik traci prawa gwarancyjne. 9. W przypadku nieuzasadnionego żądania gwarancyjnego Użytkownik może zostać obciążony kosztami diagnostyki urządzenia. 10. Koszty dostawy urządzenia do serwisu producenta ponosi Klient. 11. Gwarancją nie są objęte: a) uszkodzenia mechaniczne, termiczne, chemiczne i wszystkie inne spowodowane działaniem, bądź zaniechaniem działania przez Użytkownika, albo działaniem siły zewnętrznej (przepięcia, przedmioty obce, itp.), b) uszkodzenia wynikłe wskutek samodzielnych napraw, przeróbek i zmian konstrukcyjnych dokonywanych przez Użytkownika lub osoby trzecie, c) celowe uszkodzenia sprzętu. Zużyte urządzenie elektryczne nie może być składowane wraz z innymi odpadami. Zużyte urządzenie należy składować w miejscach do tego przeznaczonych. DYREKTYWA 2002/96/WE z dnia r. 10
11 11
