1 PAMEL Myszków ul. Leśna 17 WYŁĄCZNIK CZASOWY PT-4

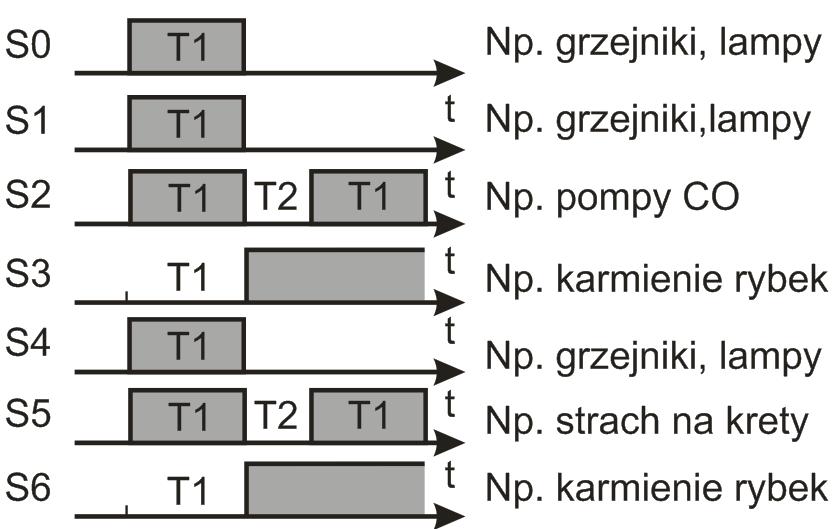

2 biz WYŁĄCZNIK CZASOWY PT-4 PRZEZNACZENIE PT-4 służy do czasowego załączania różnych urządzeń. Maksymalna moc załączania wynosi 3kW. Urządzenie nie służy do regulacji obwodów o dużej indukcyjności. ZALETY UKŁADU Jest prosty w montażu i obsłudze, zapewnia optymalne sterowanie urządzeniami. ZASADA DZIAŁANIA Przy pomocy dwóch przycisków użytkownik może regulować czas załączenia lub wyłączenia. Aktualna nastawa czasu jest wyświetlana na wyświetlaczu LED. W przypadku ustawienia czasu poniżej 100 sekund na wyświetlaczu cały czas wyświetlana jest aktualna nastawa. W przypadku czasu >99 na wyświetlaczu na przemian wyświetlają się wartości. Np. ustawienie 123 minut powoduje wyświetlanie 1 oraz 23 W przypadku zaniku napięcia układ zapamiętuje ustawiony czas. Urządzenie pracuje w siedmiu trybach. S0.Przycisk + powodują zmianę nastawy na bieżąco o 1 sekundę. Gdy tylko ustawiony czas jest różny od zera włącznik załącza napięcie. Przycisk - służy do włączania i wyłączania odliczania (krótkie przyciśnięcie) lub zerowania (dłuższe przyciśnięcie) Zaletą jest szybkie ustawianie różnych czasów. S1.Przyciski + - służą do włączenia i wyłączenia urządzenia jako START, STOP. Odliczany czas jest wcześniej zaprogramowany. S2.Układ cyklicznie załącza i wyłącza podłączone urządzenie np. pompę CO. S3.Przyciski + - powodują zmianę nastawy na bieżąco. Gdy tylko ustawiony czas zostanie zliczony do zera włącznik załącza napięcie. Zaletą jest szybkie ustawianie różnych czasów. S4.Przyciski + - powodują zmianę nastawy na bieżąco o 15 sekund. Gdy tylko ustawiony czas jest różny od zera włącznik załącza napięcie (zbliżony tryb do S0). Zaletą jest szybkie ustawianie dużych czasów. S5. Zbliżony do S2 Układ cyklicznie załącza i wyłącza podłączone urządzenie np. strach na krety. Użytkownik ustawia czas T1. Czas T2 jest losowy od 1-10sekund. S6. Zbliżony do S1 Układ służy do wyłączenia odbiornika na określony czas np. filtrów podczas karmienia rybek. Po przyciśnięciu START urządzenie zostaje odłączone. Po odliczeniu ustawionego czasu załącza. W każdej chwili można załączyć przyciskiem STOP 1

3 Aby ustawić czas należy przed włączeniem zasilania wcisnąć i przytrzymać dwa przyciski. Następnie włączyć zasilanie. Na wyświetlaczu pojawi się napis 88, następnie przejdzie w S0,S1,S2,S3,S4, S5 lub S6. Wyboru programu dokonujemy przyciskami + -. Nie przyciśnięcie przycisku przez kilkanaście sekund powoduje zatwierdzenie trybu. W przypadku trybu 1 po zatwierdzeniu trybu urządzenie po kilkunastu sekundach przechodzi do nastawy czasu każdorazowego odliczania T1 (załączenia). W przypadku trybu 2 po zatwierdzeniu trybu urządzenie po kilkunastu sekundach przechodzi do nastawy czasu załączenia urządzenia T1. Nie wciśnięcie przycisku powoduje, że po kilkunastu sekundach urządzenie przejdzie do wyświetlania czasu przerwy T2. W przypadku trybu 3 po zatwierdzeniu trybu urządzenie po kilkunastu sekundach przechodzi do nastawy czasu każdorazowego odliczania T1. W przypadku trybu 5 po zatwierdzeniu trybu urządzenie po kilkunastu sekundach przechodzi do nastawy czasu każdorazowego odliczania T1 (wyłączenia). W przypadku trybu 6 po zatwierdzeniu trybu urządzenie po kilkunastu sekundach przechodzi do nastawy czasu każdorazowego odliczania T1 (wyłączenia). PARAMETRY TECHNICZNE Napięcie zasilania: 230V - 20% +10%, 50Hz Temperatura prac y: -10 do +60 C Obciążalność: 3kW Rozdzielczość: 1sekunda Maksymalny czas: 999sekund Pobór mocy maksymalny: 0,2W Wymi ar y: długość-80mm, szerokość-60mm, wys okość- 60mm Obudowa: Tworz ywo samogasnące Stopień ochrony: IP20 Gwarancja: 30 miesięcy od daty sprzedaży Zgodność z nor ma mi: PN- EN Produkt nie zawiera ołowiu (Pb-Free) 2

4 230V PAMEL nie ponos i odp ow iedzialności za skutki uż yc ia dostarczonyc h produ któw niez godnie z ic h prze z na cz e nie m. Firma PAMEL dołoż ył a wszelkich stara ń do pra widłow ośc i prz e dstawion yc h infor ma cj i i nie ponosi odpowiedzialności za błędy powstałe w cz asie druku ka talogu, instrukc j i i błędy w dostępnej w doku me ntacji technic z ne j. 3

5 4

6 5

7 Drogi Użytkowniku, W razie jakichkolwiek wątpliwości prosimy o kontakt. Tel Na wstępie pragniemy podziękować, za wybór produktu firmy Pamel. Jesteśmy pewni, że będą państwo z tego wyboru zadowoleni. Projektujemy nasze urządzenia tak, aby spełniały państwa wymagania i gwarantowały przyszłe bezproblemowe użytkowanie. Firma Pamel, w odniesieniu do wszystkich swoich produktów gwarantuje dobrą jakość wykonania. Zapewniamy prawidłowe działanie sprzętu pod warunkiem użytkowania go zgodnie z przeznaczeniem i zasadami zawartymi w dołączonym Podręczniku Użytkownika. Pamell udziela gwarancji na wszelkie wady materiałowe lub wady wykonania i zobowiązuje się do naprawy lub wymiany wadliwego urządzenia (zależnie od decyzji Pamel). Okres gwarancji wynosi 30 miesiące od daty sprzedaży. Warunki uznania gwarancji 1. Gwarancja jest ważna tylko wtedy, gdy użytkownik może przedstawić dowód zakupu (z oznaczoną datą zakupu, nazwą produktu, nazwą i adresem sprzedawcy) a zawarte dane są kompletne i czytelne. Gwarancja nie będzie rozpatrywana, jeżeli numer seryjny produktu został zmieniony, usunięty lub jest nieczytelny. 2. Reklamowany produkt powinien być dostarczony do autoryzowanego serwisu w stosownym opakowaniu, zabezpieczającym przed uszkodzeniami w transporcie. Pamel pokryje koszty transportu przy zwrocie naprawionego lub wymienionego produktu tylko na terenie kraju. 3. Pamel dokona naprawy lub wymiany sprzętu w możliwie krótkim terminie, odpowiednim do stopnia skomplikowania uszkodzenia, pod warunkiem dostępności części zamiennych. 4. Gwarancja nie obejmuje uszkodzeń spowodowanych przeróbkami lub poprawkami produktu, o ile uprzednio na ich wykonanie nie było pisemnej zgody firmy Pamel. 5. Wymiana urządzenia lub jego części nie powoduje wydłużenia gwarancji Gwarancją nie są objęte: a) uszkodzenia powstałe na skutek nadmiernego zużycia komponentów lub niewłaściwego użytkowania. Produkt powinien być użytkowany zgodnie z załączonym Podręcznikiem Użytkownika b) wszystkie uszkodzenia spowodowane nieprzestrzeganiem zaleceń firmy Pamel, odnośnie regularnych czynności obsługi właściwych dla danego produktu c) uszkodzenia spowodowane przez instalację lub użytkowanie produktu niezgodnie z normami technicznymi, bezpieczeństwa lub prawnymi obowiązującymi w kraju. d) uszkodzenia spowodowane próbą naprawy przez nieautoryzowany serwis lub próbą naprawy we własnym zakresie e) uszkodzenia powstałe w trakcie transportu, z powodu niewłaściwego opakowania (zaleca się przechowywanie oryginalnych opakowań i stosowanie ich przy każdej konieczności przewozu produktów) f) uszkodzenia powstałe wskutek udaru mechanicznego, uderzenia pioruna, zalania, pożaru, przepięcia, niewłaściwej wentylacji lub innych przyczyn niezależnych od firmy Pamel. Wyrób PT4.. nr Data zakupu.. Adnotacje przeglądów oraz napraw gwarancyjnych. Data Adnotacje, uwagi Pieczęć i podpis 6
