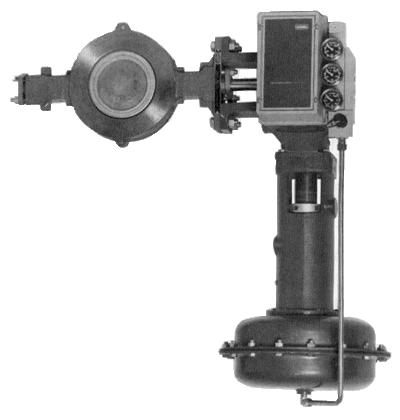

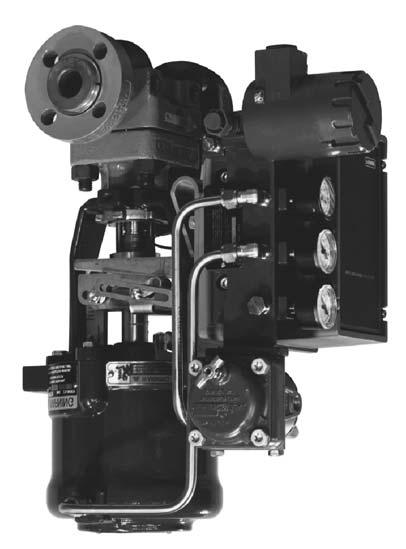

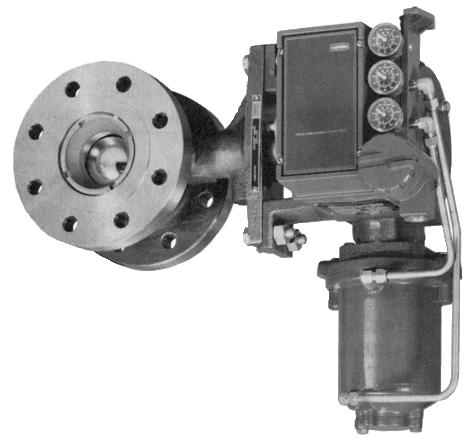

1 Instrukcja obsługi wersja polska Druk 5208 Lipiec 1999 Ustawniki pozycyjne z serii 3610J i 3620J Spis treści Wstęp... 2 Zawartość instrukcji... 2 Opis ogólny... 2 Opis oznaczeń typów... 2 Dane techniczne... 4 Instalacja... 5 Montaż ustawników typ 3610J, 3610JP, 3620J i 3620JP 5 Wymiana krzywek style A, B, C i D... 6 Montaż ustawników typ 3611JP i 3621JP na siłownikach typ 585 i 585R... 7 Montaż ustawników typ 3611JP i 3621JP na siłownikach typ 585C i 585CR... 8 Instalacja konwertera elektropneumatycznego typ Zmiana typu ustawnika Przyłącza pneumatyczne Przyłącze zasilania Przyłącze wylotowe Przyłącze sterujące Przyłącza diagnostyczne Przyłącze odpowietrzenia Podłączenie elektryczne ustawników z serii 3620J Kalibracja Regulacja wewnętrznej pętli wzmocnienia Regulacja ogólna Ustawniki typ 3610J lub 3620J, Siłowniki sprężynowe i membranowe Ustawniki 3610JP, 3611JP, 3620JP i 3621JP Siłowniki tłokowe Regulacja zera i szerokości zakresu Zmiana działania ustawnika Zmiana na działanie proporcjonalne Zmiana na działanie odwrotnie proporcjonalne Praca z zakresem dzielonym Krzywki charakteryzowane do ustawników typ 3610J, 3610JP, 3620J i 3620JP Zasada działania USTAWNIK POZYCYJNY 3620JP Z SIŁOWNIKIEM TYP 1061 I ZAWOREM V500 USTAWNIK POZYCYJNY TYP 3610 I ZAWÓR OBEJŚCIOWY Z SIŁOWNIKIEM TYP 1052 I ZAWOREM edisc Ilustracja 1. Typowe ustawniki pozycyjne 1

2 Obsługa Rozłożenie ustawnika Odłączenie ustawnika od siłownika Demontaż zaworu obejścia Demontaż bloku manometru Demontaż konwertera elektropneumatycznego typ Demontaż zespołu dźwigni sprzężenia Demontaż płytki odwracającej i uszczelki płaskiej Demontaż przekaźnika Demontaż zespołu belki sumującej Demontaż zespołu dyszy Demontaż modułu wejściowego Składanie ustawnika Złożenie modułu wejściowego Złożenie zespołu dyszy Złożenie zespołu belki sumującej Złożenie przekaźnika Złożenie płytki odwracającej i uszczelki płaskiej Złożenie bloku manometru Złożenie konwertera eleektropneumatycznego typ Złożenie zespołu belki sumującej Złożenie zespołu zaworu obejścia Zmiana typu ustawnika Zamawianie części zamiennych Wykaz zestawów naprawczych Wykaz części zamiennych Przyłącza diagnostyczne Wspólne części ustawników Konwerter elektropneumatyczny typ Wstęp Zawartość instrukcji Instrukcja niniejsza zawiera informacje na temat instalacji, kalibracji, obsługi i części zamiennych pneumatycznych ustawników pozycyjnych z serii 3610J i 3620J (typy 3610J, 3610JP, 3611J, 3611JP, 3620J i 3622JP). W instrukcji opisano również procedury instalacji polowej i obsługi konwertera elektropneumatycznego Szczegółowe informacje o działaniu i obsłudze siłowników, zaworów regulacyjnych i innego wyposażenia dodatkowego można znaleźć w oddzielnych instrukcjach obsługi. Czynności związane z instalacją, obsługą i konserwacją ustawników pozycyjnych i przetworników położenia powinny być wykonywane tylko przez pracowników posiadających odpowiednie kwalifikacje lub doświadczenie w tym zakresie. W przypadku zaistnienia jakichkolwiek wątpliwości, przed przystąpieniem do wykonywania dalszych czynności należy skontaktować się z biurem przedstawicielskim w celu ich wyjaśnienia. Opis Ilustracja 2. Ustawnik pozycyjny typ 3621JP z siłownikiem typ 585C Pneumatyczne ustawniki pozycyjne typ 3610J i 3610JP i elektropneumatyczne ustawniki typ 3620J i 3620JP współpracują z obrotowymi siłownikami membranowymi i obrotowymi siłownikami tłokowymi, tak jak pokazano na ilustracji 1. Ustawniki pozycyjne typ 3611JP i 3621JP współpracują z siłownikami z trzpieniem przesuwnym typ 585, 585R, 585C i 585CR, tak jak pokazano na ilustracji 2. Ustawniki montowane są bezpośrednio na obudowie siłownika i służą do ustawienia kuli, dysku lub grzyba zaworu w pozycji odpowiadającej sygnałowi wejściowemu. Ustawniki mogą wykorzystywać sygnał wejściowy pneumatyczny lub prądowy. Szczegółowy opis typów ustawników podano w następnym rozdziale. Oznaczenia typów Poniżej podano bardziej informacje dotyczące konstrukcji różnego typu ustawników. Typ urządzenia podany jest zawsze na tabliczce znamionowej (element 157, ilustracja 25). Typ 3610J pneumatyczny ustawnik pozycyjny zaworów obrotowych jednostronnego działania do współpracy z siłownikami typ 1051 i Typ 3610JP pneumatyczny ustawnik pozycyjny zaworów obrotowych dwustronnego działania do współpracy z siłownikami typ 1061 i Typ 3611JP pneumatyczny ustawnik pozycyjny zaworów z trzpieniem przesuwnym dwustronnego działania do współpracy z siłownikami typ 585, 585R, 585C i 585CR. 2

3 Tabela 1. Dane techniczne Jeśli nie podano inaczej, to podane poniżej dane techniczne dotyczą wszystkich typów ustawników. Dostępne konfiguracje Patrz opis typów ustawników Sygnał wejściowy (1) Typ 3610J, 3610JP i 3611JP: Standard: 3 do 15 psig (0.2 do 1.0 bar), 6 do 30 psig (0.4 do 2.0 bar) lub zakres dzielony, patrz tabela 7 Regulacje: Zero może być regulowane w zakresie od 1 do 22 psig (0.07 do 1.5 bar) dla standardowych obrotów i skoków zaworów. Zakres regulowany w zakresie od 3.2 do 28.8 psig (0.2 do 2.0 bar) dla standardowych obrotów i skoków zaworów. Elementy regulacyjne przedstawiono na ilustracji 13. Typ 3220J, 3620JP i 3621JP: 4 do 20 ma dc przy maksymalnym napięciu 30 V dc. Minimalne napięcie na zaciskach wynosi 2.4 Vdc dla 20 ma. Dostępne są również zakresy dzielone, patrz tabela 7 Obwód zastępczy Typ 3620J, 3620JP i 3621JP: Rezystancja 120 omów zwarta trzema diodami Zenera 5.6 V Sygnał wyjściowy (1) Pneumatyczny, taki jak wymagany przez siłownik do pełnego ciśnienia zasilania Typ działania (2) : Możliwość zmiany w warunkach polowy między proporcjonalnym, a odwrotnie proporcjonalnym działaniem pneumatycznego ustawnika pozycyjnego Dane metrologiczne ustawników typ 3610J, 3610JP, 3620J, 3620JP z siłownikami typ 1051, 1052 i 1061 Niezależna liniowość (1) : Typ 3610J i 3620J działanie proporcjonalne: ± 1.5% szerokości zakresu sygnału wyjściowego Typ 3610J i 3620J działanie odwrotnie prop.: ± 0.75% szerokości zakresu sygnału wyjściowego Typ 3610JP i 3620JP działanie bezpośrednie: ± 1.25% szerokości zakresu sygnału wyjściowego Typ 3610J i 3620JP działanie odwrotnie prop.: ± 0.5% szerokości zakresu sygnału wyjściowego Histereza (1) Typ 3610J: ± 1.0% szerokości zakresu sygnału wyjściowego Typ 3620J: ± 0.75 % szerokości zakresu sygnału wyjściowego Typ 3610JP: ± 0.5% szerokości zakresu sygnału wyjściowego Typ 3620JP: ± 0.6 % szerokości zakresu sygnału wyjściowego Pasmo nieczułości (1) : ± 0.1% szerokości zakresu sygnału wejściowego Zakłócenia elektromagnetyczne (EMI) (1) Typ 3620J i 3620JP: Zgodnie z testami normy IEC (1984) zmiana sygnału mniejsza od ±1% przy polu elektromagnetycznym o natężeniu 30 V/m dla częstotliwości 20 do 1000 MHz. Ustawnik pozycyjny był testowany z założoną obudową i przewodami sygnałowymi prowadzonymi w sztywnej osłonie kablowej. Dane metrologiczne ustawników typ 3611JP i 3621JP podano w tabeli 2. Maksymalny pobór powietrza zasilania (3) Typ 3610J i 3620J: Ciśnienie zasilania 20 psig (1.4 bar): 13 Nm 3 /h Ciśnienie zasilania 35 psig (2.4 bar): 17 Nm 3 /h Typ 3610JP, 3620JP, 3611JP i 3621JP: Ciśnienie zasilania 75 psig (5.2 bar): 37 Nm 3 /h Ciśnienie zasilania 100 psig (6.9 bar): 46 Nm 3 /h Wpływ warunków pracy (1) dla ustawników typ 3610J, 3610JP, 3620J i 3620JP Czułość na zmiany ciśnienia zasilania: Przy zmianie ciśnienia zasilania o 10% pozycja wałka zaworu zmienia się w stosunku do pełnego obrotu zaworu o mniej niż: Typ 3610J i 3620J: 1.0% dla ciśnienia zasilania 20 psig Typ 3610JP i 3620JP: 1.5% dla ciśnienia zasilania 60 psig Ciśnienie zasilania (1) Minimalne zalecane: 5 psi (0.3 bar) powyżej ciśnienia wymaganego przez siłownik [20 psig (1.4 bar) dla nominalnego sygnału siłownika 3 do 15 psig (0.2 do 1.0 bar); 35 psig (2.4 bar) dla nominalnego zakresu siłownika 6 do 30 psig (0.4 do 2.0 bar)] Maksymalne: 150 psig (10.3 bar) lub maksymalne ciśnienie dopuszczalne dla siłownika, mniejsza z tych wartości Maksymalny pobór powietrza w stanie ustalonym (3) Typ 3610J: 0.40 Nm 3 /h dla ciśnienia zasilania 20 psig (1.4 bar) Typ 3610JP: 0.64 Nm 3 /h dla ciśnienia zasilania 100 psig (6.9 bar) Typ 3620J: 0.49 Nm 3 /h dla ciśnienia zasilania 20 psig (1.4 bar) Typ 3620JP: 0.93 Nm 3 /h dla ciśnienia zasilania 100 psig (6.9 bar) Dopuszczalne temperatury pracy (1) 40 do 80 C (ciąg dalszy na następnej stronie) 3

4 Tabela 1. Dane techniczne (ciąg dalszy) Klasyfikacja stopnia ochrony obudowy dla typu 3620J, 3620JP i 3621JP NEMA 3, IEC 529 IP54; Przy montażu otwór wentylacyjny konwertera musi być skierowany do dołu lub na bok Atesty do pracy w obszarze zagrożonym wybuchem dla typu 3620J, 3620JP i 3621JP Patrz Biuletyn Klasyfikacji Obszarów Zagrożonych Wybuchem. Przyłącza ciśnieniowe 1/4 cala NPT z gwintem wewnętrznym Przepusty elektryczne w typie 3620J, 3620JP i 3621JP Przepust kablowy 1/2 14 NPT z gwintem wewn. (standard), M20 lub adapter PG13 (opcja) Maksymalny obrót trzpienia zaworu 60, 75 lub 90 stopni (standard) Skok zaworu z trzpieniem przesuwnym cale 7/16 3/4 do 2 1-1/8 do 2 2 do4 mm do do do 102 Przybliżona masa Typ 3710: 2.04 kg Typ 3720: 2.72 kg 1. Termin ten zdefiniowany jest w normie ISA S W przypadku działania bezpośredniego zwiększający się sygnał wejściowy powoduje wysunięcie tłoka siłownika. W przypadku działania odwrotnie proporcjonalnego zwiększający się sygnał wejściowy powoduje wsuwanie tłoka siłownika. 3. Nm 3 /godz normalne metry sześcienne na godzinę (0 C i bar abs.). Tabela 2. Typowe dane metrologiczne(1) dla ustawników pozycyjnych typ 3611JP i 3621JP z siłownikami typ 585, 585R, 585C i 585CR Siłowniki Siłowniki Siłowniki Siłowniki typ 585 i 585R Charakterystyka typ 585C i 585CR typ 585C i 585CR typ 585 i 585R wielkość 100 wielkość 25(9) (9) (2) wielkość 50 wielkość 100 standard ze wzmacniaczem Zakres nieczułości (1,3) 0.1% zakresu wejściow. 0.1%zakresu wejściow. 0.1% zakresu wejściow. 0.1% zakresu wejściow. Odpowiedź na skokową zmianę (1,4,6) 0.3 sekundy 0.3 sekundy 2 sekundy 0.3 sekundy Pobór powietrza w stanie ustalonym (3,5,8) 0.4 scfm (0.01 Nm 3 /min) 0.4 scfm (0.01 Nm 3 /min) 0.4 scfm (0.01 Nm 3 /min) 0.4 scfm (0.01 Nm 3 /min) Histereza(3) 0.5% zakresu wyjściow. 0.5% zakresu wyjściow. 0.5% zakresu wyjściow. 0.5% zakresu wyjściow. Liniowość (3,7) 1% zakresu wyjściow. 1% zakresu wyjściow. 1% zakresu wyjściow. 1% zakresu wyjściow. Częstotliwość odświeżania (1,3) ( 6 db) 2Hz 2Hz 0.2 Hz 2Hz Czułość na zmiany ciśnienia zasilania 10% zmiana ciśnienia zasilania powoduje zmianę położenia trzpienia siłownika mniejszą niż 0.1% 1. Badania testowe przeprowadzono przy ciśnieniu zasilania 100 psig (6.9 bar) i najlżejszej sprężynie regulacyjnej. 2. Wyposażone w dwa wzmacniacze Typ 2625 z przyłączem zasilania i wylotowym 1/2 cala. 3. Definicje terminów podano w normie ISA Standard S Odpowiedź na zmianę skokową oznacza czas osiągnięcia przez siłownik 63% zadanego skoku po 10% zmianie sygnału wejściowego. 5. Dla ciśnienia zasilania 100 psig (6.9 bar). Scfm standardowe stopy sześcienne na minutę (60 F i 14.7 psia). Nm3/min normalne metry sześcienne " na minutę (0 C i bar). 6. Dla ustawnika Typ 3621JP odpowiedź na zmianę skokową wynosi 0.4 sekundy. 7. Dla ustawnika Typ 3621JP liniowość wynosi ±2.25%.! 8. Dla ustawnika Typ 3621JP pobór powietrza w stanie ustalonym wynosi 0.58 scfm (0.02 Nm3/min). 9. Siłowniki o wielkości 25 i 50 były testowane z odpowiednią belką sprężystą (element 179). Typ 3620J elektropneumatyczny ustawnik pozycyjny zaworów obrotowych jednostronnego działania do współpracy z siłownikami typ 1051 i Typ 3620JP elektropneumatyczny ustawnik pozycyjny zaworów obrotowych dwustronnego działania do współpracy z siłownikami typ 1061 i Typ 3611JP elektropneumatyczny ustawnik pozycyjny zaworów z trzpieniem przesuwnym dwustronnego działania do współpracy z siłownikami typ 585, 585R, 585C i 585CR. Typ 3622 elektropneumatyczny konwerter służący do zamiany prądowego sygnału wejściowego 4 do 20 ma na pneumatyczny sygnał wyjściowy 3 do 15 psig (0.2 do 1.0 bar) będący sygnałem wejściowym dla pneumatycznego ustawnika pozycyjnego. To urządzenie wraz z ustawnikami typ 3610J, 3610JP lub 3611JP tworzy ustawniki typ 3620J, 3620JP lub 3621JP. Dane techniczne Dane techniczne ustawników pozycyjnych podano w tabeli 1. Dane metrologiczne ustawników typ 3611JP i 3621JP podano w tabeli 2. 4

5 Instalacja ustawnika Typowo, ustawnik pozycyjny jest zamawiany razem z siłownikiem. Wówczas ustawnik jest montowany fabrycznie na siłowniku i kalibrowany. Ustawnik może być zamówiony oddzielnie i zamontowany na istniejącym siłowniku.po wykonaniu właściwej procedury montażu należy wykonać procedurę kalibracji opisaną w niniejszej instrukcji obsługi. Procedury montażu siłownika i zaworu opisane są we właściwych instrukcjach obsługi.! OSTRZEŻENIE Należy unikać gwałtownego uwalniania ciśnienia procesowego, gdyż może spowodować to zranienie osób obsługujących. Przed przystąpieniem do montażu ustawnika należy: Odłączyć wszystkie przewody zasilania sprężonego powietrza, elektrycznego i sygnałowe od siłownika. Upewnić się, że siłownik nie może przypadkowo otworzyć lub zamknąć zaworu. Wykorzystać obejście lub całkowicie odciąć zawór od ciśnienia procesowego. Uwolnić ciśnienie z obu stron zaworu. Spuścić medium procesowe z obu stron zaworu. Odpowietrzyć układ siłownika i zwolnić napięcie jego sprężyn. Przy instalacji ustawnika pozycyjnego z serii 3620J w obszarze zagrożonym wybuchem należy odłączyć sygnał sterujący do momentu zakończenia instalacji. Przed podłączeniem sygnału sterującego do urządzenia należy sprawdzić, czy wszystkie bariery zabezpieczające, przyłącza, pokrywy obudowy konwertera oraz pierścienie uszczelniające zostały zainstalowane w prawidłowy sposób. Zastosować procedury zabezpieczające układ w powyższym stanie podczas prowadzenia prac obsługowych. Montaż ustawników pozycyjnych typ 3610J, 3610 JP, 3620J i 3620JP Lokalizację opisywanych elementów przedstawiono na ilustracji 3. Numery części odpowiadają oznaczeniom na ilustracji 28, jeśli nie podano inaczej. 1. Oznaczyć pozycję wskaźnika położenia i pokrywy siłownika. Następnie wykręcić wkręty do metalu mocujące wskaźnik położenia, zdjąć wskaźnik położenia i wykręcić śruby mocujące pokrywę siłownika. 2. Zdjąć płytę ustawnika z obudowy siłownika. 3. W przypadku siłowników styl A i D kontynuować procedurę zaczynając od uwagi przed krokiem 7. W przypadku siłowników styl B i C kontynuować procedurę zaczynając od kroku Odłączyć ściągacz siłownika od ramienia dźwigni. Uwaga Nie zmienić pozycji łożyska końcowego trzpienia na zakończeniu ściągacza. 5. Odkręcić śrubę zaciskową dźwigni w dźwigni. 6. Oznaczyć orientację zespołu dźwignia/zawór i zdjąć dźwignię. Uwaga Krzywki A, B i C oznaczone są literą D (działanie proporcjonalne) na jednej stronie i literą R (działanie odwrotnie proporcjonalne na drugiej). Krzywkę należy instalować stroną oznaczoną literą D po tej samej stronie, co łby śrub mocujących (element 83 na ilustracji 3). 7. Przy użyciu śrub mocujących (element 83) zamocować żądaną krzywkę (element 82) na dźwigni siłownika. W krzywkach B i C montowany jest dodatkowo wskaźnik regulacji krzywki (element 84) między łbami śrub a krzywką. Ustawić wskaźnik zgodnie z żądaną wielkością obrotu zaworu. Krzywka A nie posiada wskaźnika i nie wymaga regulacji. 8. W przypadku siłowników styl A i D, przejść do kroku 11. W przypadku siłowników styl B i C kontynuować procedurę. 9. Nasunąć zespół dźwigni/krzywki (stroną od krzywki) na wałek zaworu. Ustawić dźwignię z wałkiem w pozycji zanotowanej w kroku 6 i dokręcić śrubą zaciskową dźwigni. Uwaga Prawidłowa odległość między powierzchnią obudowy a powierzchnią dźwigni podana jest we właściwej instrukcji obsługi siłownika. Ta odległość umożliwia określenie momentu siły dokręcającego śrubę zaciskową dźwigni. 10. Podłączyć ściągacz do ramienia dźwigni. 11. Zdjąć pokrywę ustawnika (element 41) z ustawnika. Nałożyć ustawnik na obudowę siłownika tak, by rolka krzywki (element 39) opierała się o krzywkę. Włożyć i dokręcić śruby z łbem gniazdowym (element 54) mocujące ustawnik do obudowy siłownika. 12. Założyć pokrywę siłownika i wskaźnik położenia w pozycji oznaczonej w kroku 1. 5

6 POKRYWA SIŁOWNIKA WSKAŹNIK POŁOŻENIA PŁYTA USTAWNIKA SIŁOWNIK BEZ USTAWNIKA RAMIE DŹWIGNI TRZPIEŃ SIŁOWNIKA ŚCIĄGACZ ROLKA (ELEMENT 39) POKRYWA USTAWNIKA (ELEMENT 41) ZESPÓŁ DŹWIGNI SPRZĘŻENIA (ELEMENT 117) WIELOWYPUSTOWA KOŃCÓWKA WAŁKA ZESPÓŁ DŹWIGNI SPRZĘŻENIA (ELEMENT 117) ŚRUBA OBEJMY DŹWIGNI WKRĘTY DO MONTAŻU KRZYWKI (ELEMENT 83) KRZYWKA (ELEMENT 82) 48A7851 C WSKAŹNIK REGULACJI KRZYWKI (ELEMENT 84,BRAK W KRZYWCE A) KRZYWKA (ELEMENT 82) STYL A LUB D STYL B LUB C SIŁOWNIK I USTAWNIK ZE ZDJĘTĄ POKRYWĄ SIŁOWNIKA Ilustracja 3. Szczegóły typowego montażu ustawników pozycyjnych typ 3620J i 3620J na siłownikach obrotowych Uwaga W celu ułatwienia montażu pokrywy siłowników typ 1051 i 1052 można wykorzystać regulowane źródło sprężonego powietrza do niewielkiego przesunięcia siłownika od pozycji górnego wyłącznika krańcowego. Jeśli montaż w dalszym ciągu nie jest możliwy, to chwilowo odkręcić śruby mocujące obudowę do obudowy kołnierza i lekko przesunąć obudowę siłownika. Nie wolno całkowicie przesterować siłownika przy zdjętej pokrywie. Zmiana krzywek siłowniki styl A, B, C lub D Lokalizację opisywanych elementów przedstawiono na ilustracji 3. Numery części odpowiadają oznaczeniom na ilustracji 28, jeśli nie podano inaczej. 1. Oznaczyć pozycję wskaźnika położenia i pokrywy siłownika. Następnie wykręcić wkręty do metalu mocujące wskaźnik położenia, zdjąć wskaźnik położenia i wykręcić śruby mocujące pokrywę siłownika. 2. Zdjąć płytę ustawnika z obudowy siłownika. 6

7 3. W przypadku siłowników styl A i D kontynuować procedurę zaczynając od uwagi przed krokiem 7. W przypadku siłowników styl B i C kontynuować procedurę zaczynając od kroku Odłączyć ściągacz siłownika od ramienia dźwigni Uwaga Nie zmienić pozycji łożyska końcowego trzpienia na zakończeniu ściągacza. 5. Odkręcić śrubę zaciskową dźwigni w dźwigni. 6. Oznaczyć orientację zespołu dźwignia/zawór i zdjąć dźwignię. Uwaga Krzywki A, B i C oznaczone są literą D (działanie proporcjonalne) na jednej stronie i literą R (działanie odwrotnie proporcjonalne na drugiej). Krzywkę należy instalować stroną oznaczoną literą D po tej samej stronie, co łby śrub mocujących (element 83 na ilustracji 3). 7. Przy użyciu śrub mocujących (element 83) zamocować żądaną krzywkę (element 82) na dźwigni siłownika. W krzywkach B i C montowany jest dodatkowo wskaźnik regulacji krzywki (element 84) między łbami śrub a krzywką. Ustawić wskaźnik zgodnie z żądaną wielkością obrotu zaworu. Krzywka A nie posiada wskaźnika i nie wymaga regulacji. 8. W przypadku siłowników styl A i D, przejść do kroku 11. W przypadku siłowników styl B i C kontynuować procedurę. 9. Nasunąć zespół dźwigni/krzywki (stroną od krzywki) na wałek zaworu. Ustawić dźwignię z wałkiem w pozycji zanotowanej w kroku 6 i dokręcić śrubą zaciskową dźwigni. Uwaga Prawidłowa odległość między powierzchnią obudowy a powierzchnią dźwigni podana jest we właściwej instrukcji obsługi siłownika. Ta odległość umożliwia określenie momentu siły dokręcającego śrubę zaciskową dźwigni. 10. Podłączyć ściągacz do ramienia dźwigni. 11. Założyć pokrywę siłownika i wskaźnik położenia w pozycji oznaczonej w kroku 1. Uwaga W celu ułatwienia montażu pokrywy siłowników typ 1051 i 1052 można wykorzystać regulowane źródło sprężonego powietrza do niewielkiego przesunięcia siłownika od pozycji górnego wyłącznika krańcowego. Jeśli montaż w dalszym ciągu nie jest możliwy, to chwilowo odkręcić śruby mocujące obudowę do obudowy kołnierza i lekko przesunąć obudowę siłownika. Nie wolno całkowicie przesterować siłownika przy zdjętej pokrywie. Montaż ustawników pozycyjnych typ 3611JP i 3621JP na siłownikach 585 i 585R o wielkości 100 Lokalizację opisywanych elementów przedstawiono na ilustracji 4. Numery części odpowiadają oznaczeniom na ilustracji 29, jeśli nie podano inaczej. 1. Patrz instrukcja obsługi siłownika. Odkręcić cztery śruby i zdjąć przednią pokrywę jarzma z siłownika. 2. Przesunąć siłownik z pozycji krańcowej górnej do dolnej i zanotować skok. 3. Odkręcić cztery śruby uwięzione pokrywy i zdjąć pokrywę ustawnika (element 41, ilustracja 28). 4. Patrz instrukcja obsługi siłownika. Odkręcić cztery śruby i zdjąć pokrywę zakrywjącą siłownika. 5. Umocować adapter ustawnika (element 113) do siłownika przy użyciu czterech śrub z łbem gniazdowym (element 54). 6. Odłączyć sprężynę zakresu siłownika (element 150 na ilustracji 25) od uchwytu sprężyny zakresu (element 130 na ilustracji 25). 7. Dołączyć rolkę (element 175) i podkładkę (element 184) do zespołu regulatora (element 174) i zabezpieczyć pierścieniem mocującym (element 172). 8. Podać ciśnienie do siłownika i ustawić siłowniki w przybliżeniu w połowie skoku roboczego. 9. Zainstalować ustawnik na siłowniku tak, aby zespół dźwigni sprzężenia (element 170) znalazł się pod obejmą trzpienia. Umocować ustawnik do adaptera (element 113) przy użyciu czterech śrub z łbami gniazdowymi (element 54). 10. Przy siłowniku ustawionym w połowie skoku roboczego i górnej krawędzi zespołu dźwigni sprzężenia prostopadłej do trzpienia siłownika zainstalować zespół regulacji/rolki w odpowiednim wycięciu obejmy trzpienia przy użyciu śruby mocującej (element 173) tak, by rolka znajdowała się we właściwym położeniu wycięcia w zespole dźwigni sprzężenia (element 170), tak jak pokazano na ilustracji Dokręcić śrubę z łbem okrągłym (element 173) i założyć sprężynę zakresu (element 150 na ilustracji 25). 12. W przypadku siłowników wielkość 100 o skoku większym niż 2 cale (51 mm), zainstalować sprężynę dźwigni sprzężenia (element 185). 7

8 ŚRUBA (ELEMENT 173) POKRYWA USTAWNIKA (ELEMENT 41) WYCIĘCIE POD ŚRUBY OBEJMY ŚRUBY UWIĘZIONE POKRYW ZESPÓŁ DŹWIGNI SPRZĘŻENIA (ELEMENT 117 LUB 170) TYP3611JP ADAPTER USTAWNIKA (ELEMENT 113) ZESPÓŁ ZAWORU REGULACYJNEGO ZE ZDJĘTĄ POKRYWĄ PRZEDNIĄ JARZMA SIŁOWNIKA Ilustracja 4. Szczegóły typowego montażu ustawników pozycyjnych typ 3620JP i 3620JP na siłownikach z serii Założyć pokrywę ustawnika. 14. Założyć przednią pokrywę siłownika. 15. Odłączyć płytę zabezpieczającą siłownika i wykręcić cztery śruby. Montaż ustawników pozycyjnych typ 3611JP i 3621JP na siłownikach 585C i 585CR o wielkości 25 i 50 Pneumatyczne ustawniki pozycyjne typ 3611JP i elektropneumatyczne ustawniki pozycyjne typ 3621JP mogą być montowane na siłownikach tłokowych typ 585C i 585CR. Adapter ustawnika (element 113) montuje się na tylnej ścianie ustawnika i służy on do montażu obejmy montażowej (element 194). Dodatkowe informacje o siłownikach typ 585C i 585CR można znaleźć we właściwych instrukcjach obsługi. Lokalizację opisywanych elementów przedstawiono na ilustracji Przesunąć siłownik z pozycji krańcowej górnej do dolnej i zanotować skok. 2. Odkręcić cztery śruby uwięzione pokrywy i zdjąć pokrywę ustawnika (element 41, ilustracja 28). 3. Zamontować obejmę trzpienia (element 195) do siłownika przy użyciu dwóch śrub z łbem sześciokątnym (element 197). 4. Odłączyć sprężynę zakresu siłownika (element 150 na ilustracji 25) od uchwytu sprężyny zakresu (element 130 na ilustracji 25). 8

9 OBEJMA MONTAŻOWA USTAWNIKA (ELEMENT 194) OBEJMA TRZPIENIA (ELEMENT 195) ŚRUBA MONTAŻOWA Z ŁBEM SZEŚCIOKĄTNYM (ELEMENT 196) ADAPTER USTAWNIKA (ELEMENT 113) TYP 3621JP NAKRĘTKA SZEŚCIOKĄTNA (ELEMENT 197) ROLKA SPRZĘŻENIA (ELEMENT 175) ŚRUBA ROLKI SPRZĘŻENIA (ELEMENT 173) ŚRUBA MOCUJĄCA Z ŁBEM SZEŚCIOKĄTNYM (ELEMENT 54) NAKRĘTKA SZEŚCIOKĄTNA (ELEMENT 197) Ilustracja 4. Szczegóły typowego montażu ustawników pozycyjnych typ 3611JP i 3621JP na siłowniku typ 585C OTWORY MONTAŻOWE DO SIŁOWNIKÓW WIELKOŚĆ Dołączyć rolkę sprzężenia (element 175) do obejmy trzpienia (element 195) przy użyciu śruby z łbem okrągłym (element 173). 6. Umocować adapter ustawnika (element 113) do obejmy montażowej (element 194) przy użyciu czterech nakrętek sześciokątnych (element 197) i czterech śrub z łbami gniazdowymi sześciokątnymi (element 54). 7. Zdjąć pokrywę ustawnika. Umocować ustawnik typ 3611JP lub 3621JP do zespołu adaptera ustawnika/ obejmy montażowej przy użyciu czterech śrub z łbami gniazdowymi sześciokątnymi (element 54). 8. Podać ciśnienie do siłownika i ustawić siłowniki w przybliżeniu w połowie skoku roboczego. 9. Wkręcić dwa obroty jedną z trzech śrub z łbem sześciokątnym (element 193) w otwór gwintowany w występ w kołnierzu. 10. Zainstalować zespół złożony w kroku 7 na siłowniku typ 585C lub 585CR nasuwając wycięcie w obejmie montażowej (patrz ilustracja 6) na śrubę w kołnierzu. Po umocowaniu tego zespołu do siłownika, wycentrować położenie dźwigni sprzężenia z obciążeniem sprężynowym pod rolką sprzężenia (element 175) na obejmie trzpienia (element 195). Scentrować położenie otworów montażowych w obejmie trzpienia (patrz ilustracja 6) z otworami w cylindrze siłownika i wkręcić pozostałe dwie śruby mocujące z łbami sześciokątnymi (element 196). Dokręcić wszystkie śruby). OTWORY MONTAŻOWE DO SIŁOWNIKÓW WIELKOŚĆ 25 WYCIĘCIE OBEJMY MONTAŻOWEJ Ilustracja 6. Obejma montażowa ustawnika 11. Przy siłowniku ustawionym w połowie skoku roboczego i górnej krawędzi zespołu dźwigni sprzężenia prostopadłej do trzpienia siłownika zainstalować zespół regulacji/rolki w odpowiednim wycięciu obejmy trzpienia przy użyciu śruby mocującej (element 173) tak, by rolka znajdowała się we właściwym położeniu wycięcia w zespole dźwigni sprzężenia (element 170). 9

10 USTAWNIKI TYP 3610JP, 3611JP, 3620JP I 3621JP KLAPA USTAWNIKI TYP 3610J I 3620J STOŻEK WYSUNIĘTY STOŻEK PROSTY Ilustracja 7. Zespół dyszy 12. Dokręcić śrubę z łbem okrągłym (element 173) i założyć sprężynę zakresu (element 150 na ilustracji 25). 13. Założyć pokrywę ustawnika. Instalacja konwertera elektropneumatycznego typ 3622 Jeśli konwerter instalowany jest na istniejącym ustawniku pneumatycznym, to należy wykonać procedurę demontażu bloku manometru opisaną w dalszej części instrukcji. Moduł konwertera zastępuje oryginalny blok manometru. Procedura instalacji konwertera opisana jest w dalszej części instrukcji obsługi. Podczas kalibracji sygnału wejściowego 4 20 ma ustawnika elektropneumatycznego należy wykorzystać otwór sprężyny zakresu od 3 do 15 psig (0.2 do 1.0 bar) (szerokość zakresu 12 psig (0.8 bar)). Zakresy sprężyn i otwory patrz tabele 5 i 6 oraz ilustracja 15. Zmiana typu działania ustawnika Wszystkie ustawniki z serii 3610J i 3620J mają podobną konstrukcje. W typach 3611JP i 3621JP została dodana belka sprężysta (element 179 na ilustracji 13) (nie jest potrzebna przy współpracy z siłownikami typ 585 wielkość 100). Przy zmianie typu działania ustawnika może zajść konieczność wymiany jeszcze innych elementów, takich jak zespół dyszy (element 116 na ilustracji 25), zespół dźwigni sprzężenia (element 117 lub 170 na ilustracji 29) i sprężyna zakresu (element 150 na ilustracji 25). Patrz wykaz części zamiennych. Wymiana części może wymagać rozłożenia i złożenia niektórych zespołów zgodnie z procedurami opisanymi w rozdziale Obsługa. Na ilustracji 7 przedstawiono niewielką różnicę między ustawnikami jednostronnego działania (typ 3610J i 3620J) i dwustronnego działania (typ 3610JP, 3620JP, 3611JP i 3621JP). Dodatkowe informacje zawarto w dalszej części niniejszej instrukcji. Przyłącza pneumatyczne Do zakończenia instalacji ustawników z serii 3610J i 3620J konieczne jest jeszcze połączenie przewodami rurowymi ustawnika pozycyjnego i siłownika. Wymagane złączki, przyłącza, przewody rurowe zależą od typu siłownika i rodzaju wyposażenia dodatkowego, takiego jak filtry, regulatory lub zawory obejściowe. Usytuowanie przyłączy elektrycznych i pneumatycznych przedstawiono na ilustracji 8. Wszystkie przyłącza pneumatyczne mają gwinty wewnętrzne 1/4 cala NPT. Jako przewody rurowe należy stosować rury o średnicy 3/8 lub 1/4 cala. Informacje na temat odpowietrzenia i odprowadzenia gazów podano w dalszej części instrukcji. Ustawnik pozycyjny może podać pełne ciśnienie zasilania do każdego podłączonego urządzenia. Aby uniknąć zranienia personelu lub zniszczenia urządzeń należy sprawdzić, czy ciśnienie zasilania nie przekracza maksymalnego ciśnienia bezpiecznego podłączonych urządzeń. Przyłącze zasilania! OSTRZEŻENIE! OSTRZEŻENIE Jeśli medium zasilającym nie jest czysty, suchy, bezolejowy i niekorozyjny gaz, to na skutek niekontrolowanych procesów może nastąpić zranienie personelu lub zniszczenie urządzeń. Normy jakości 10

11 PRZYŁĄCZE STERUJĄCE (63.5) 6.06 (153.9) 8.19 (208) OŚ KORPUSU PRZYŁĄCZE WYLOTOWE A (ZAŚLEPIONE W 3610J) (49.3) TYP (103.9) PRZYŁĄCZE WYLOTOWE B (208) OŚ KORPUSU 19A1442 D 2.50 (63.5) 3.94 (100.1) BLOK MANOME TRÓW TYPOWY USTAWNIK Z SERII 3610J BEZ ZAWORU OBEJŚCIA PRZYŁĄCZE ZASILANIA (122.2) 1.25 (31.8) 4.69 (119.1) ZAWÓR OBEJŚCIA PRZYŁĄCZE WYLOTOWE B PRZYŁĄCZE STERUJĄCE (17.5) PRZEPUST KABLOWY 1/2 CALA NPT 8.19 (208) OŚ KORPUSU PRZYŁĄCZE WYLOTOWE A (ZAŚLEPIONE) 1 PRZYŁĄCZE WYLOTOWE A (ZAŚLEPIONE W 3610J) (103.9) PRZYŁĄCZE WYLOTOWE B (63.5) 2.50 (63.5) BLOK MANOMETRÓW 4.38 (111.3) PRZYŁĄCZE ZSILANIA (50.8) 4.38 (111.3) PRZYŁĄCZE ZASILANIA 1 19A1444 C TYPOWY USTAWNIK Z SERII 3610J Z ZAWOREM OBEJŚCIA UWAGA: 1 PRZYŁĄCZA WYLOTOWE, STERUJĄCE I ZASILANIA MAJĄ GWINTY 1/4 CALA NPT 11B2612 E USTAWNIK TYP 3620J LUB 3620JP Ilustracja 8. Typowe wymiary montażowe i przyłącza ustawników sprężonego powietrza określają dopuszczalne zawartości kurzu, oleju i wilgoci. Z powodu złożoności natury problemu wpływu tych zanieczyszczeń na urządzenia pneumatyczne, firma Emerson Process Management nie ma możliwości technicznych, do określenia zalecanego poziomu filtracji zapobiegającego uszkodzeniu urządzeń pneumatycznych. W większości aplikacji wystarczy zastosowanie filtra lub regulatora z filtrem oczyszczającego z cząsteczek o wielkości ponad 40 mikronów. Zaleca się zastosowanie odpowiedniego poziomu filtracji i okresowych przeglądów konserwacyjnych. Medium roboczym musi być czyste, suche powietrze lub gaz niekorozyjny. Zaleca się zastosowanie filtra z regulatorem typ 67CFR lub równoważnego do filtracji i regulacji ciśnienia zasilania. Typ 67CFR może być zintegrowany z ustawnikiem. Jako przewody rurowe należy stosować rury o średnicy 3/8 lub 1/4 cala. Ciśnienie zasilania musi umożliwiać ustawienie regulatora 5 psi (0.3 bar) powyżej górnej wartości granicznej zakresu regulacji, na przykład: 20 psi (1.4 bar) dla zakresu regulacji od 3 do 15 psig (0.2 do 1.0 bar). Nie wolno przekraczać maksymalnego dopuszczalnego ciśnienia 150 psig (10.3 bar) i maksymalnych ciśnień żadnych podłączonych urządzeń. Należy również upewnić się, 11

12 1 1 PRZYŁĄCZE ZASILANIA PRZYŁĄCZE WYLOTOWE B 5.75 (146) 3.66 (93.0) 3.95 (100) 8.19 (208) BLOK MANOMTERÓW 1 PRZYŁĄCZE WYLOTOWE A 1 PRZYŁĄCZE STERUJĄCE USTAWNIK TYP 3611JP 2.50 (63.5) 2.50 (63.5) 1 PRZYŁĄCZE ZASILANIA 5.75 (146) 2.00 (50.8) 0.69 (17.5) 1 PRZYŁĄCZE WYLOTOWE B OŚ KORPUSU 3.44 (87.4) 8.19 (208) 1 PRZYŁĄCZE WYLOTOWE A KONWERTER TYP 3622 I/P 1.94 (49.3) PRZEPUST KABLOWY 1/2 CALA NPT USTAWNIK TYP 3621JP UWAGA: 1 PRZYŁĄCZA WYLOTOWE, STERUJĄCE I ZASILANIA MAJĄ GWINTY 1/4 CALA NPT 6.06 (153.9) 2.50 (63.5) Ilustracja 8. Typowe wymiary montażowe i przyłącza ustawników (ciąg dalszy) że ciśnienie zasilania siłownika nie powoduje przekroczenie przez siłownik maksymalnego momentu siły. Przyłącza wyjściowe W przypadku ustawników typ 3610J lub 3620J należy zaślepić przyłącze OUTPUT A. Połączyć przyłącze OUTPUT B z przyłączem obudowy membrany siłownika. Na ilustracji 8 przedstawiono ustawnik z zaworem obejścia. Jeśli wykorzystywany jest zawór obejścia, to przyłącze wyjściowe OUTPUT zaworu obejścia połączyć z przyłączem obudowy membrany siłownika. Zblocze w adapterze korpusu obejścia łączy wewnętrznie przyłącze OPUTPUT B z zaworem obejścia. Połączenie wykonać przewodem rurowym o średnicy 3/8 cala. W przypadku ustawników typ 3610JP lub 3620JP połączyć przyłącze OUTPUT A z dolnym przyłączem siłownika, a przyłącze OUTPUT B z górnym przyłączem siłownika. Na ilustracji 1 pokazano ustawnik podłączony do siłownika tłokowego. Połączenie wykonać przewodem rurowym o średnicy 3/8 cala. W przypadku ustawników typ 3611JP lub 3621JP połączyć przyłącze OUTPUT A z dolnym przyłączem siłownika, a przyłącze OUTPUT B z górnym przyłączem siłownika. Na ilustracji 2 pokazano ustawnik podłączony do siłownika typ 585C. Połączenie wykonać przewodem rurowym o średnicy 3/8 cala. 12

13 MANOMTER LISTWA ZACISKOWA OBUDOWA KONWERTERA TRZPIEŃ DOSTARCZANY PRZY ZAMÓWIENIU MANOMTERU OSŁONA KORPUSU UWAGA: KORPUS 1 OSŁONA KORPUSU I KORPUS NIE SĄ POTRZEBNE W USTAWNIKU TYP 3610J URZĄDZE + NIE STERUJĄCE OKABLOWANIE POLOWE + Ilustracja 9. System przyłączy diagnostycznych FlowScanner do ustawników typ 3610J i 3610JP UZIEMIENIE MANOMTER UWAGA: 1 DO PRAC SERWISOWYCH LUB NAPRAWCZYCH URZĄDZENIEM POMIAROWYM MOŻNA PODŁĄCZYĆ WOLTOMIERZ RÓWNOLEGLE DO REZYSTORA 250 OMÓW LUB MILIAMPEROMIERZ. Ilustracja 11. Typowy schemat połączeń polowych TRZPIEŃ DOSTARCZANY PRZY ZAMÓWIENIU MANOMTERU OSŁONA KORPUSU UWAGA: 1 OSŁONA KORPUSU I KORPUS NIE SĄ POTRZEBNE W USTAWNIKU TYP 3610J KORPUS Ilustracja 10. System przyłączy diagnostycznych FlowScanner do ustawników typ 3621J i 3620JP Przyłącze sterujące Do połączenia wyjścia urządzenia sterującego z przyłączem INSTRUMENT ustawnika zastosować przewody rurowe o średnicy 3/8 cala. W przypadku ustawników elektropneumatycznych patrz rozdział poświęcony tym ustawnikom. Przyłącza diagnostyczne W celu monitorowania i testowania zespołu zawór/ siłownik/ustawnik pozycyjny/wyposażenie dodatkowe, dostępne są specjalne przyłącza i wyposażenie dodatkowe. Złącze składa się z korpusu 1/8 cala NPT i osłony korpusu. Jeśli przyłącza diagnostyczne zostały zamówione do ustawników wyposażonych w manometry, to dostarczane są również trzpienie 1/8 cala. Zainstalować złącza na zespole bloku manometru lub zespole bloku obejścia ustawników z serii 3610J, tak jak pokazano na ilustracji 9. W przypadku ustawników z serii 3620J zainstalować przyłącza na obudowie konwertera typ 3622, tak jak pokazano na ilustracji 10. Przed instalacją przyłączy, gwinty pokryć smarem. Smar dostarczany jest z przyłączami diagnostycznymi i osprzętem. Przyłącza odpowietrzenia Przekaźniki ustawników z serii 3610J i 3620J wydmuchują ciśnienie z siłowników przez obudowę ustawnika do obudowy siłowników typ 1051, 1052, 1061 i Obudowy tych siłowników wyposażone są w przyłącze 1/4 cala NPT z filtrem zabezpieczającym przed przedostaniem się do wnętrza zanieczyszczeń lub owadów. Ograniczenie wydmuchu może spowodować zwiększenie się ciśnienia wewnątrz obudowy ustawnika, co prowadzi do zmniejszenia dokładności działania ustawnika. Przyłącze wydmuchowe 1/4 cala NPT (element 28) znajduje się również na obudowie konwertera typ Siłowniki typ 585, 585R, 585C i 585CR nie mają przyłącza odpowietrzenia.! OSTRZEŻENIE Jeśli jako medium robocze wykorzystywany jest palny, toksyczny lub agresywny gaz, to na skutek pożaru lub wybuchu zgromadzonego gazu lub kontaktu z nim może nastąpić zranienie personelu lub zniszczenie urządzenia. Zespół ustawnika pozycyjnego i siłownika nie stanowi układu szczelnego, i dlatego konieczne jest podłączenie instalacji odpowietrzającej lub zastosowanie innych środków bezpieczeństwa. Przewód odpowietrzający nie może odprowadzać gazu do obszaru zagrożonego wybuchem. Przewody odpowietrzające muszą spełniać wymagania norm narodowych i lokalnych, powinny być jak najkrótsze, o odpowiedniej średnicy wewnętrznej i z małą ilością zgięć, aby zmniejszyć możliwość powstania nadciśnienia wewnątrz przewodu. Jeśli wymagane jest podłączenie instalacji odpowietrzającej, to przewody muszą być jak najkrótsze, 13

14 4 20 ma 5.6 V 5.6 V 5.6 V 60 OMÓW 60 OMÓW Kalibracja Poniższa procedura kalibracji dotyczy tylko pneumatycznych ustawników pozycyjnych. W przypadku ustawników elektropneumatycznych typ 3620J, 3620JP i 3621JP kalibracja dotyczy tylko konwertera. Wszystkie regulacje dotyczą tylko układu pneumatycznego ustawnika.! OSTRZEŻENIE Ilustracja 12. Obwód zastępczy dla konwertera 3622 z jak najmniejszą ilością zgięć i kolan. Przewody rurowe odpowietrzenia muszą mieć średnicę wewnętrzną co najmniej 3/4 cala (19 mm) przy instalacjach o długości do 6.1 m oraz średnicę wewnętrzną co najmniej 1 cala (25 mm) przy instalacjach o długości od 6.1 do 30.5 m. Podłączenie elektryczne ustawników z serii 3620J! OSTRZEŻENIE W przypadku aplikacji przeciwwybuchowych, przed zdjęciem porywy konwertera typ 3622 należy odłączyć zasilanie elektryczne. W przypadku aplikacji przeciwwybuchowych należy zainstalować sztywną, metalową osłonę kablową i uszczelnienie na długości 18 cali (457 mm) od konwertera typ Jeśli osłona nie zostanie uszczelniona, to na skutek wybuchu personel może odnieść obrażenia lub zniszczeniu mogą ulec urządzenia. W przypadku instalacji iskrobezpiecznych, połączenia elektryczne i instalację należy wykonać zgodnie z instrukcjami producentów barier. Do podłączenia okablowania polowego należy wykorzystać przepusty kablowe 1/2 cala NPT (lub M20). Na ilustracjach 11 i 12 przedstawiono sposób podłączenia przewodów elektrycznych od urządzenia sterującego do konwertera. Dodatni przewód z urządzenia sterującego należy podłączyć do zacisku dodatniego (+), a ujemny do zacisku ujemnego ( ). Nie przekręcić zacisków śrubowych. Maksymalny moment siły dokręcającej wynosi 0.45 Nm. Należy unikać gwałtownego uwalniania ciśnienia procesowego, gdyż może spowodować to zranienie osób obsługujących. Przed przystąpieniem do kalibracji należy: Wykorzystać obejście lub całkowicie odciąć zawór od ciśnienia procesowego. Uwolnić ciśnienie z obu stron zaworu. Zastosować procedury zabezpieczające układ w powyższym stanie podczas prowadzenia prac obsługowych. Lokalizację elementów regulacyjnych przedstawiono na ilustracji 13. Numery elementów odpowiadają oznaczeniom na ilustracji 25. Regulacja wzmocnienia pętli wewnętrznej Regulacja wzmocnienia pętli wewnętrznej zmienia wzmocnienie dynamiczne ustawnika w celu dopasowania go do wielkości i charakterystyki siłownika. Regulacja ta umożliwia dostrojenie odpowiedzi impulsowej ustawnika, bez znaczącego wpływu na parametry robocze ustawnika w stanie ustalonym. Regulacja wzmocnienia pętli wewnętrznej jest wykonywana fabrycznie, jeśli ustawnik dostarczany jest wraz z siłownikiem. Możliwa jest dodatkowa regulacja w celu dopasowania się do wymagań konkretnej aplikacji. Regulacja wzmocnienia pętli wewnętrznej może być również konieczna w przypadku, gdy: ustawnik nie był zainstalowany na siłowniku fabrycznie, zainstalowano ustawnik na siłowniku innego typu niż ten, na którym był dostarczony fabrycznie, wykonano prace obsługowe przy ustawniku. Procedura regulacji wzmocnienia pętli wewnętrznej musi być wykonana przed innymi procedurami kalibracyjnymi. Lokalizację elementu regulacyjnego wzmocnienia pętli wewnętrznej pokazano na ilustracji 13. Tak jak przedstawiono na ilustracji 14, regulacja polega na przesunięciu regulatora sprężystości (element 156) wzdłuż górnej listwy sprężystej. 14

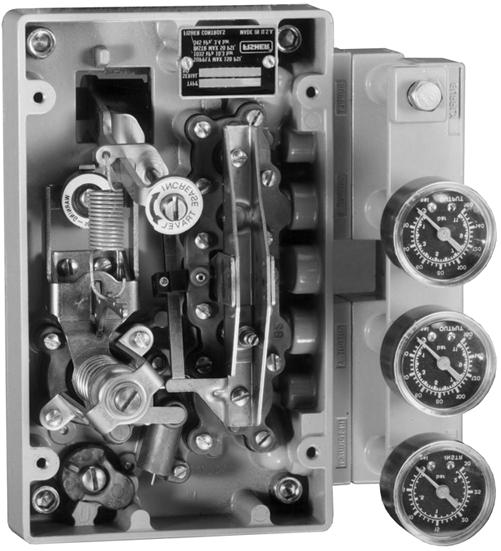

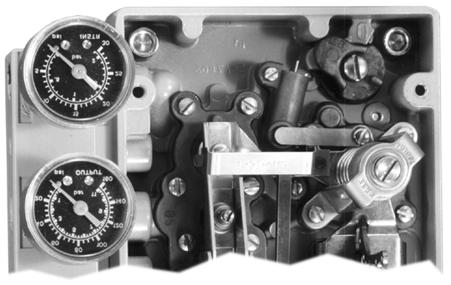

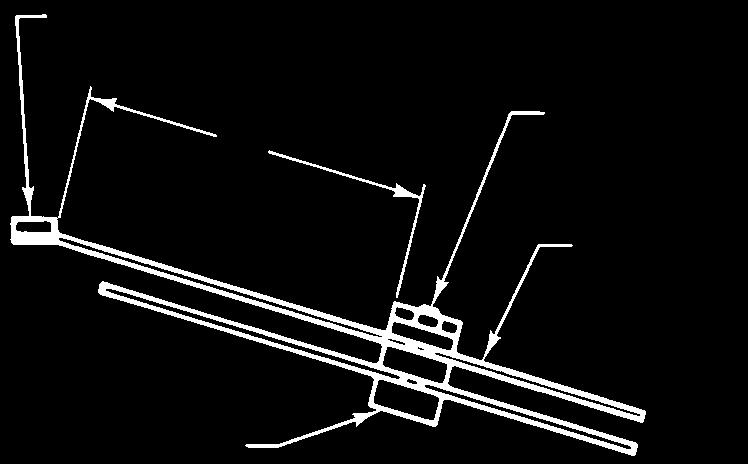

15 PŁYTA TRYBU PROPORCJONALNEGO/ ODWROTNEGO (ELEMENT 23) REGULACJA WZMOCNIENIAREGULACJA PĘTLI KRZYŻOWA (ELEMENT 156) (ELEMENT 13) REGULACJA ZERA (ELEMENT 143) BELKA SUMUJĄCA (ELEMENT 123) ZGRUBNA REGULACJA ZAKRESU SPRĘŻYNA ZAKRESU (ELEMENT 150) PRECYZYJNA REGULACJA ZAKRESU (ELEMENT 128) UCHWYT SPRĘŻYNY ZAKRESU (ELEMENT 130) ŚRUBA Z ŁBEM WYGIĘCIE GNIAZDOWYM RÓWNOLEGŁE I PODKŁADKA (ELEMENT 179) (ELEMENTY 180 I 181) USTAWNIKI POZYCYJNE TYP 3611JP I 3621JP USTAWNIKI POZYCYJNE TYP 3610J, 3610JP, 3620J I 3620JP Ilustracja 13. Elementy regulacyjne SIŁOWNIK WYMIAR X TYP cale mm 1052/ , 1052/30, 33 I , 1052/ / / / / / / / C/25 I /100 PŁYTA REGULACJI WZMOCNIENIA REGULACJA SZTYWNOŚCI (ELEMENT 156) 7/8 15/16 1 3/8 1 1/2 13/16 7/8 15/16 1 1/16 1 1/8 1 3/ /16 33 ŚRUBA Z ŁBEM GNIAZDOWYM (ELEMENT 55) GÓRNA LISTWA SPRĘŻYSTA (WYGIĘCIE BELKI PRZEKAŹNIKA) Ilustracja 14. Regulacja wzmocnienia mniejszej pętli wartości podanej w tych tabelach. Procedura kalibracji wewnętrznej pętli regulacyjnej polega na wykonaniu następujących kroków: 1. Odkręcić cztery śruby uwięzione pokrywy ustawnika i zdjąć pokrywę (element 41, ilustracja 28). 2. Posługując się ilustracjami 13 i 14 odnaleźć płytę regulacji wzmocnienia, regulator sprężystości (element 156) oraz określić odległość X między płytką a regulatorem. 3. Odkręcić śrubę regulacyjną z łbem gniazdowym (element 55 na ilustracji 14) i przesunąć regulator zwiększając lub zmniejszając odległość X. Przesunięcie regulatora w kierunku zgodnym ze strzałką na górnej powierzchni listwy (zmniejszając wymiar X) powoduje spowolnienie reakcji ustawnika. Przesunięcie regulatora w przeciwnym kierunku zwiększa prędkość odpowiedzi regulatora. 4. Dokręcić śrubę regulacji wzmocnienia i sprawdzić odpowiedź ustawnika. W razie potrzeby powtórzyć kroki Jeśli to była jedyna regulacja, to założyć pokrywę. Jeśli nie, to przeprowadzić procedurę kalibracji wzmocnienia wypadkowego. Regulacja wzmocnienia wypadkowego W tabeli na ilustracji 14 i na naklejce wewnątrz pokrywy ustawnika (element 41 na ilustracji 28) podano zalecane wartości regulacji wstępnych dla różnych typów siłowników. Procedurę regulacji należy rozpocząć od W zależności od typu ustawnika i siłownika wykonać jedną z podanych poniżej procedur. Po wykonaniu regulacji wzmocnienia wypadkowego należy wykonać procedurę regulacji zera i szerokości zakresu pomiarowego. 15

16 Siłowniki sprężynowe i membranowe (ustawniki typ 3610J lub 3620J) Uwaga Nie wykonywać kroków od 1 do 6 podczas kalibracji ustawników typ 3610JP, 3611JP, 3620JP i 3621JP. Kroki te dotyczą tylko ustawników typ 3610J i 3620J współpracujących z siłownikami sprężynowo membranowymi. 1. Odkręcić cztery śruby uwięzione i zdjąć pokrywę ustawnika (element 41, ilustracja 28). 2. Jeśli ustawnik nie jest wyposażony w manometry, to podłączyć manometr do przyłącza OUTPUT A. 3. Podać ciśnienie zasilania. 4. Podać sygnał wejściowy (pneumatyczny lub elektryczny) powodujący ustawienie siłownika w połowie zakresu ruchu siłownika. Jeśli zachodzi konieczność, to wykonać regulację zera, aby ustawić siłownik mniej więcej w połowie skoku. Siłownik nie powinien być obciążony podczas regulacji wypadkowej. Uwaga Duże zmiany sygnału wejściowego mogą spowodować chwilowe spadki odczytów ciśnienia zasilania. 5. Przy użyciu śrubokręta obrócić śrubę regulacyjną wzmocnienia wypadkowego (element 13, ilustracja 13) w kierunku przeciwnym do ruchu wskazówek zegara do momentu, gdy manometr podłączony do wyjścia OUTPUT A wskaże ciśnienie równe zero; następnie obrócić ją w kierunku zgodnym z ruchem wskazówek zegara do uzyskania ciśnienia równego ciśnieniu zasilania. Po uzyskaniu ciśnienia zasilania obrócić śrubę regulacyjną o dodatkowe cztery pełne obroty w kierunku zgodnym z ruchem wskazówek zegara. Manometr powinien wskazywać ciśnienie zasilania. 6. Kontynuować procedurę kalibracji wykonując regulacje zera i zakresu. Siłowniki tłokowe (ustawniki typ 3610JP, 3611JP, 3620JP lub 3621JP) Uwaga Nie wykonywać kroków od 1 do 6 podczas kalibracji ustawników typ 3610JP, 3611JP, 3620JP i 3621JP. Kroki te dotyczą tylko ustawników typ 3610J i 3620J współpracujących z siłownikami sprężynowo membranowymi. 1. Odkręcić cztery śruby uwięzione i zdjąć pokrywę ustawnika (element 41, ilustracja 28). 2. Jeśli ustawnik nie jest wyposażony w manometry, to podłączyć manometr do przyłącza OUTPUT A. 3. Podać ciśnienie zasilania. 4. Podać sygnał wejściowy (pneumatyczny lub elektryczny) powodujący ustawienie siłownika w połowie zakresu ruchu siłownika. Jeśli zachodzi konieczność, to wykonać regulację zera, aby ustawić siłownik mniej więcej w połowie skoku. Siłownik nie powinien być obciążony podczas regulacji wypadkowej. Uwaga Duże zmiany sygnału wejściowego mogą spowodować chwilowe spadki odczytów ciśnienia zasilania. 5. Przy użyciu śrubokręta obrócić śrubę regulacyjną wzmocnienia wypadkowego (element 13) w kierunku przeciwnym do ruchu wskazówek zegara do momentu, gdy suma ciśnień na przyłączach OUTPUT A i OUTPUT B osiągnie wartość od 140 do 160 procent ciśnienia zasilania. Obrót w kierunku przeciwnym do ruchu wskazówek zegara powoduje wzrost ciśnienia OUTPUT A i OUTPUT B. Uwaga Zwrócić uwagę na to, by ani ciśnienie OUTPUT A, ani OUTPUT B nie osiągnęło ciśnienia zasilania podczas procedury regulacji wzmocnienia wypadkowego. Jeśli, jedno z tych ciśnień osiągnie wartość ciśnienia zasilania, to nie będzie możliwe wykonanie precyzyjnej procedury kalibracji wzmocnienia wypadkowego. Tak może stać się w ustawnikach typu 3611JP i 3621JP z powodu sprężyn regulacyjnych w siłownikach typ 585, 585R, 585C i 585CR. Jeśli podczas regulacji jedno z ciśnień stanie się równe ciśnieniu zasilania, to wykonać jeden lub oba poniższe kroki: a. Przesunąć siłownik w położenie różne od środkowego. Nowe położenie musi być tak dobrane, aby zmniejszyła się różnica ciśnień między OUTPUT A i OUTPUT B (kierunek zmniejszający ściśnięcie sprężyny siłownika). Siłownik lub zawór nie może dotykać wyłącznika krańcowego, lecz znajdować się między pozycją dolną a górną. Przy niższej różnicy ciśnień OUTPUT A i OUTPUT B, wyregulować wzmocnienie wypadkowe tak, aby ani ciśnienie OUTPUT A, ani OUTPUT B nie było równe ciśnieniu zasilania. W przeciwnym przypadku ciśnienie zasilania musi zostać zwiększone. b. Zwiększyć ciśnienie zasilania biorąc pod uwagę ograniczenie opisane w rozdziale Ciśnienie zasilania i powtórzyć procedurę regulacji wypadkowej. Siłownik lub zawór nie może dotykać wyłącznika krańcowego, lecz znajdować się między pozycją dolną a górną. Zwiększyć ciśnienie zasilania na tyle, by można było osiągnąć regulację wypadkową, przy obu ciśnieniach wylotowych nie równych ciśnieniu zasilania. 16
