USZCZELNIENIA MECHANICZNE SZCZELIWA I SZNURY USZCZELNIENIA STATYCZNE

Transkrypt

1 USZCZELNIENIA MECHANICZNE SZCZELIWA I SZNURY USZCZELNIENIA STATYCZNE

2 Firma, którą założono w latach 20-tych XX wieku prowadzi na dzień dzisiejszy, Christian-Xavier Latty, wnuk założyciela, bardziej niż kiedykolwiek w przeszłości zorientowana jest na przyszłość. Techniczne know-how, przewidywanie i szybka reakcja umożliwiają LATTY opracowywanie wysoko wyspecjalizowanych produktów Przede wszystkim innowacje Ciągłe śledzenie trendów w technologii i aktualna praca, której celem jest dostosowywanie nowych surowców do bieżących i przyszłych potrzeb klientów, szczególnie w kwestii włókien do produkcji sznurów uszczelniających, pozwala zachować LATTY wysoki poziom techniczny, zapewniając firmie znaczną przewagę konkurencyjną nad rywalami. Technika uznana na świecie Wśród czołowych specjalistów w branży uszczelnień, LATTY opiera się na uznanym know-how, oferując trzy rodziny produktów: Szczeliwa i pierścienie uszczelniające, w zakresie produkcji których LATTY jest numerem 1 we Francji i zajmuje miejsce na podium światowym. Uszczelnienia mechaniczne, które zajmują coraz większe miejsce w sprzedaży LATTY. Uszczelki, które dopełniają gamę produktów LATTY. Części podlegające zużyciu Części podlegające zużyciu w konstrukcjach i wyrobach LATTY, które są regularnie wymieniane i wykorzystywane we wszystkich sektorach przemysłu. LATTY wyposażyła w swoje lotnictwo, produkty miliony pomp i przemysł okrętowy, kilometry przewodów w tak różnorodnych branżach, jak: przetwórstwo spożywcze, oczyszczalnie ścieków, elektrownie jądrowe, elektrownie opalane węglem i olejem, cukrownie, papiernie, przemysł chemiczny, przemysł petrochemiczny, itd. Jesteśmy w terenie i blisko klienta na całym świecie. 2 Ekologiczna z natury Rozwiązania LATTY od zawsze uwzględniały zasady ekologii. Kolejny krok stanowi walka z emisją substancji niebezpiecznych. LATTY w ten sposób wspiera działania przedsiębiorstw przemysłowych w ich walce z emisją zanieczyszczeń. Produkty LATTY stworzono, aby: Zapobiegać przedostawaniu się cieczy przemysłowych do środowiska. Bez względu na to, czy są to gazy, czy ciecze, utrzymywać media w przestrzeniach dla nich przeznaczonych. Uszczelnienia LATTY wpasowują się naturalnie zarówno w elementy nieruchome, jak i ruchome. Dostosowują się do warunków temperatury, ciśnienia i kwasowości. We Francji działalność LATTY opiera się na: regionalnej sieci inżynierów-sprzedawców. doskonałej sieci dystrybucji, dysponującej niemal setką punktów sprzedaży i producentami uszczelek zaspokajającymi potrzeby firm na danym obszarze geograficznym. punktach oferujących wiele usług specjalizujących się w uszczelnieniach mechanicznych. Na rynkach międzynarodowych, na których LATTY uzyskuje ponad 40% swoich obrotów, firmę reprezentują: Filie w Niemczech, Wielkiej Brytanii, Argentynie, Belgii, Hiszpanii i Maroku. Dystrybutorzy/partnerzy LATTY : w Stanach Zjednoczonych, Afryce Południowej, Szwajcarii i Chinach. Krajowi dystrybutorzy w innych krajach Europy, Azji, Afryki, Oceanii, obu Ameryki oraz Chinach.

3 USZCZELNIENIA MECHANICZNE USZCZELNIENIA MECHANICZNE

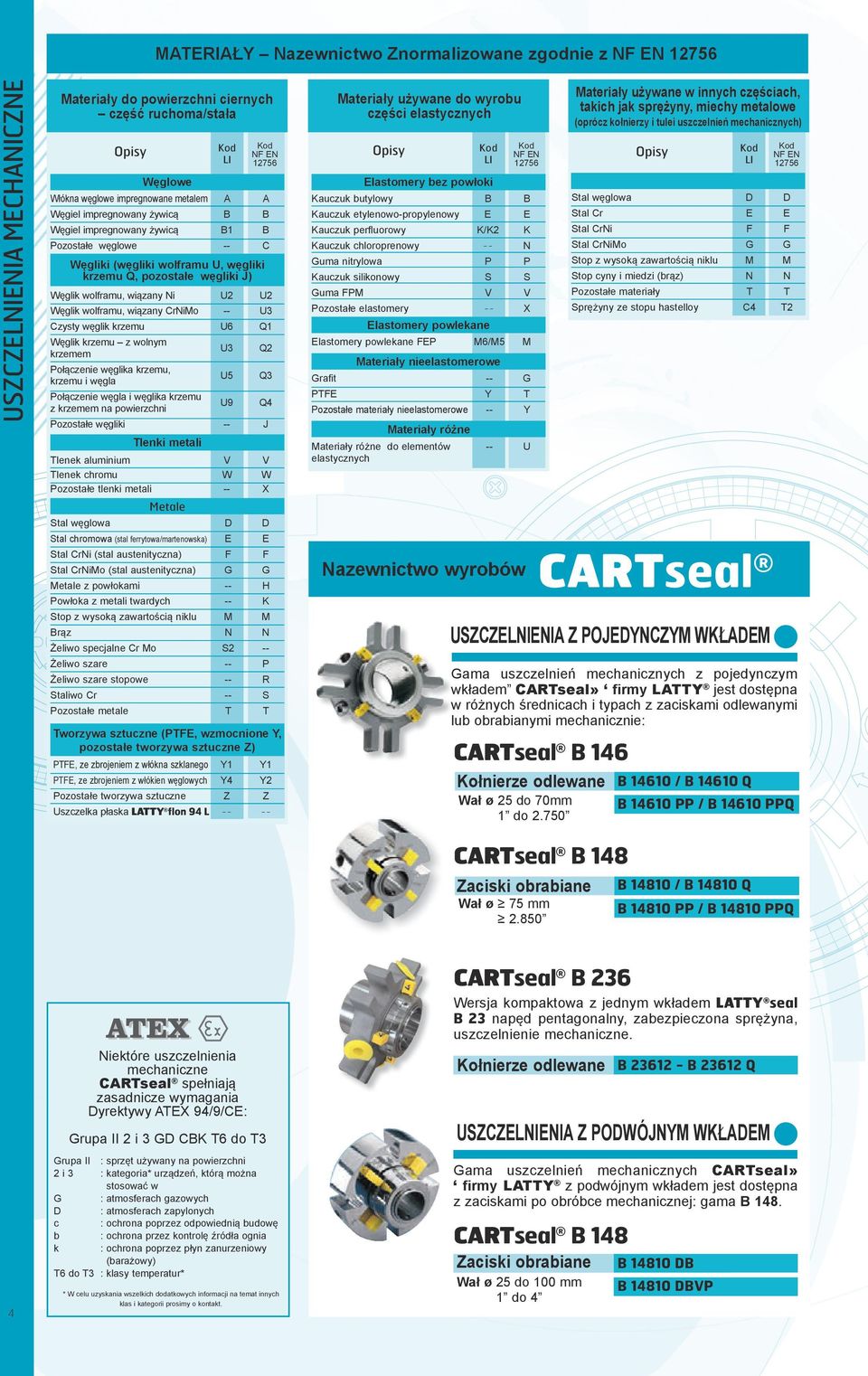

4 MATERIAŁY Nazewnictwo Znormalizowane zgodnie z NF EN USZCZELNIENIA MECHANICZNE Materiały do powierzchni ciernych część ruchoma/stała y Kod LI Kod NF EN Węglowe Włókna węglowe impregnowane metalem A A Węgiel impregnowany żywicą B B Węgiel impregnowany żywicą B1 B Pozostałe węglowe -- C Węgliki (węgliki wolframu U, węgliki krzemu Q, pozostałe węgliki J) Węglik wolframu, wiązany Ni U2 U2 Węglik wolframu, wiązany CrNiMo -- U3 Czysty węglik krzemu U6 Q1 Węglik krzemu z wolnym krzemem U3 Q2 Połączenie węglika krzemu, krzemu i węgla U5 Q3 Połączenie węgla i węglika krzemu z krzemem na powierzchni U9 Q4 Pozostałe węgliki -- J Tlenki metali Tlenek aluminium V V Tlenek chromu W W Pozostałe tlenki metali -- X Metale Stal węglowa D D Stal chromowa (stal ferrytowa/martenowska) E E Stal CrNi (stal austenityczna) F F Stal CrNiMo (stal austenityczna) G G Metale z powłokami -- H Powłoka z metali twardych -- K Stop z wysoką zawartością niklu M M Brąz N N Żeliwo specjalne Cr Mo S2 -- Żeliwo szare -- P Żeliwo szare stopowe -- R Staliwo Cr -- S Pozostałe metale T T Tworzywa sztuczne (PTFE, wzmocnione Y, pozostałe tworzywa sztuczne Z) PTFE, ze zbrojeniem z włókna szklanego Y1 Y1 PTFE, ze zbrojeniem z włókien węglowych Y4 Y2 Pozostałe tworzywa sztuczne Z Z Uszczelka płaska LATTY flon 94 L Materiały używane do wyrobu części elastycznych y Kod LI Elastomery bez powłoki Kauczuk butylowy B B Kauczuk etylenowo-propylenowy E E Kauczuk perfluorowy K/K2 K Kauczuk chloroprenowy -- N Guma nitrylowa P P Kauczuk silikonowy S S Guma FPM V V Pozostałe elastomery -- X Elastomery powlekane Elastomery powlekane FEP M6/M5 M Materiały nieelastomerowe Grafit -- G PTFE Y T Pozostałe materiały nieelastomerowe -- Y Materiały różne Materiały różne do elementów -- U elastycznych Nazewnictwo wyrobów Kod NF EN CARTseal USZCZELNIENIA Z POJEDYNCZYM WKŁADEM Gama uszczelnień mechanicznych z pojedynczym wkładem CARTseal» firmy LATTY jest dostępna w różnych średnicach i typach z zaciskami odlewanymi lub obrabianymi mechanicznie: CARTseal B 146 Kołnierze odlewane Wał ø 25 do 70mm 1 do CARTseal B 148 Zaciski obrabiane Wał ø 75 mm Materiały używane w innych częściach, takich jak sprężyny, miechy metalowe (oprócz kołnierzy i tulei uszczelnień mechanicznych) y Kod LI Kod NF EN Stal węglowa D D Stal Cr E E Stal CrNi F F Stal CrNiMo G G Stop z wysoką zawartością niklu M M Stop cyny i miedzi (brąz) N N Pozostałe materiały T T Sprężyny ze stopu hastelloy C4 T2 B / B Q B PP / B PPQ B / B Q B PP / B PPQ 4 Niektóre uszczelnienia mechaniczne CARTseal spełniają zasadnicze wymagania Dyrektywy ATEX 94/9/CE: Grupa II 2 i 3 GD CBK T6 do T3 Grupa II : sprzęt używany na powierzchni 2 i 3 : kategoria* urządzeń, którą można stosować w G : atmosferach gazowych D : atmosferach zapylonych c : ochrona poprzez odpowiednią budowę b : ochrona przez kontrolę źródła ognia k : ochrona poprzez płyn zanurzeniowy (barażowy) T6 do T3 : klasy temperatur* * W celu uzyskania wszelkich dodatkowych informacji na temat innych klas i kategorii prosimy o kontakt. CARTseal B 236 Wersja kompaktowa z jednym wkładem LATTY seal B 23 napęd pentagonalny, zabezpieczona sprężyna, uszczelnienie mechaniczne. Kołnierze odlewane B B Q USZCZELNIENIA Z PODWÓJNYM WKŁADEM Gama uszczelnień mechanicznych CARTseal» firmy LATTY z podwójnym wkładem jest dostępna z zaciskami po obróbce mechanicznej: gama B 148. CARTseal B 148 Zaciski obrabiane Wał ø 25 do 100 mm 1 do 4 B DB B DBVP

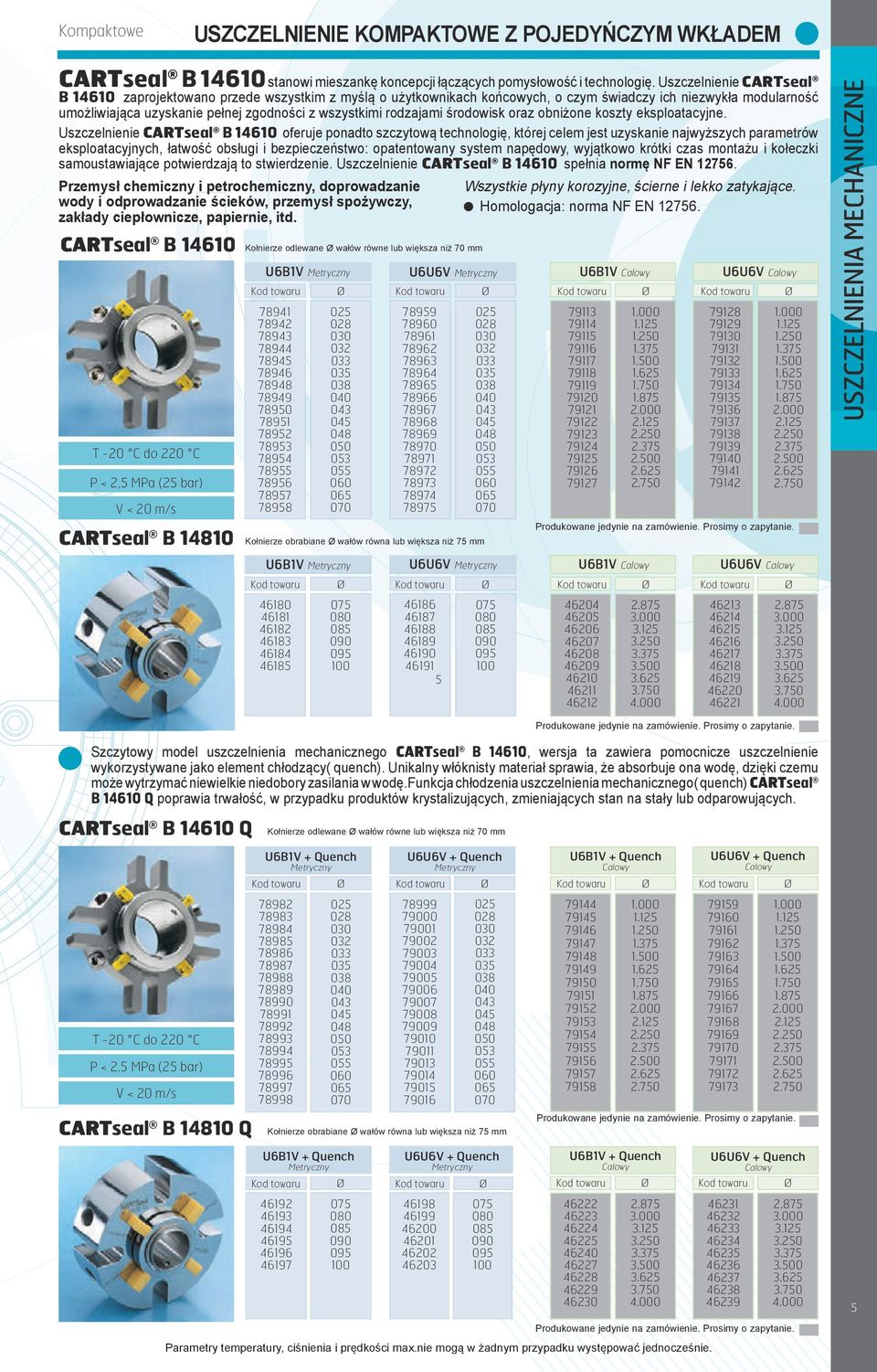

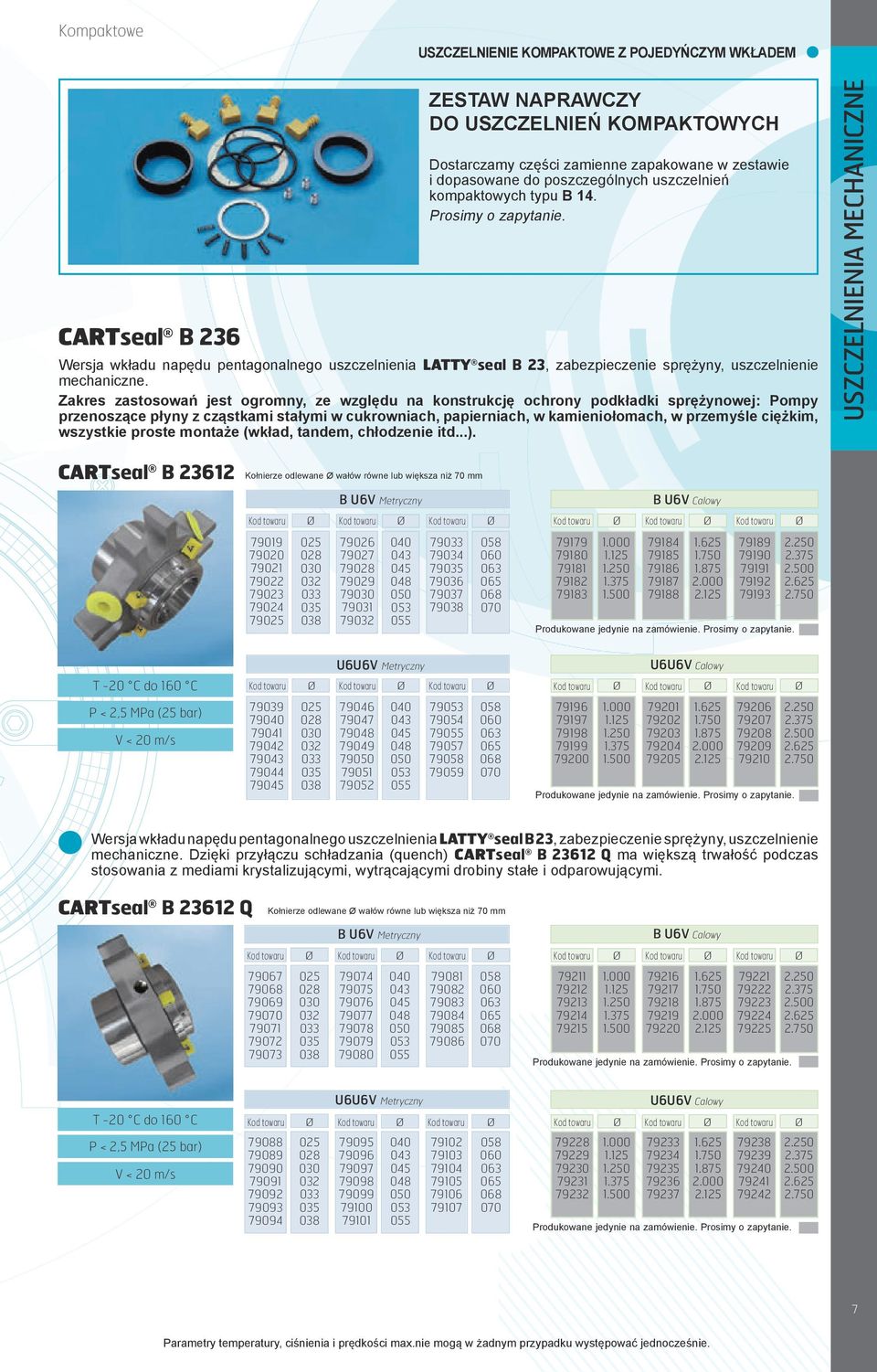

5 Kompaktowe USZCZELNIENIE KOMPAKTOWE Z POJEDYŃCZYM WKŁADEM CARTseal B stanowi mieszankę koncepcji łączących pomysłowość i technologię. Uszczelnienie CARTseal B zaprojektowano przede wszystkim z myślą o użytkownikach końcowych, o czym świadczy ich niezwykła modularność umożliwiająca uzyskanie pełnej zgodności z wszystkimi rodzajami środowisk oraz obniżone koszty eksploatacyjne. Uszczelnienie CARTseal B oferuje ponadto szczytową technologię, której celem jest uzyskanie najwyższych parametrów eksploatacyjnych, łatwość obsługi i bezpieczeństwo: opatentowany system napędowy, wyjątkowo krótki czas montażu i kołeczki samoustawiające potwierdzają to stwierdzenie. Uszczelnienie CARTseal B spełnia normę NF EN Przemysł chemiczny i petrochemiczny, doprowadzanie wody i odprowadzanie ścieków, przemysł spożywczy, zakłady ciepłownicze, papiernie, itd. CARTseal B T -20 C do 220 C P < 2,5 MPa (25 bar) V < 20 m/s CARTseal B Kołnierze odlewane wałów równe lub większa niż 70 mm U6B1V Metryczny U6U6V Metryczny Kołnierze obrabiane wałów równa lub większa niż 75 mm Wszystkie płyny korozyjne, ścierne i lekko zatykające. Homologacja: norma NF EN U6B1V Calowy U6U6V Calowy Produkowane jedynie na zamówienie. Prosimy o zapytanie. USZCZELNIENIA MECHANICZNE U6B1V Metryczny U6U6V Metryczny U6B1V Calowy U6U6V Calowy Produkowane jedynie na zamówienie. Prosimy o zapytanie. Szczytowy model uszczelnienia mechanicznego CARTseal B 14610, wersja ta zawiera pomocnicze uszczelnienie wykorzystywane jako element chłodzący( quench). Unikalny włóknisty materiał sprawia, że absorbuje ona wodę, dzięki czemu może wytrzymać niewielkie niedobory zasilania w wodę.funkcja chłodzenia uszczelnienia mechanicznego( quench) CARTseal B Q poprawia trwałość, w przypadku produktów krystalizujących, zmieniających stan na stały lub odparowujących. CARTseal B Q T -20 C do 220 C P < 2,5 MPa (25 bar) V < 20 m/s CARTseal B Q Kołnierze odlewane wałów równe lub większa niż 70 mm U6B1V + Quench Metryczny U6B1V + Quench Metryczny U6U6V + Quench Metryczny Kołnierze obrabiane wałów równa lub większa niż 75 mm U6U6V + Quench Metryczny U6B1V + Quench Calowy U6B1V + Quench Calowy Parametry temperatury, ciśnienia i prędkości max.nie mogą w żadnym przypadku występować jednocześnie. U6U6V + Quench Calowy Produkowane jedynie na zamówienie. Prosimy o zapytanie. U6U6V + Quench Calowy Produkowane jedynie na zamówienie. Prosimy o zapytanie. 5

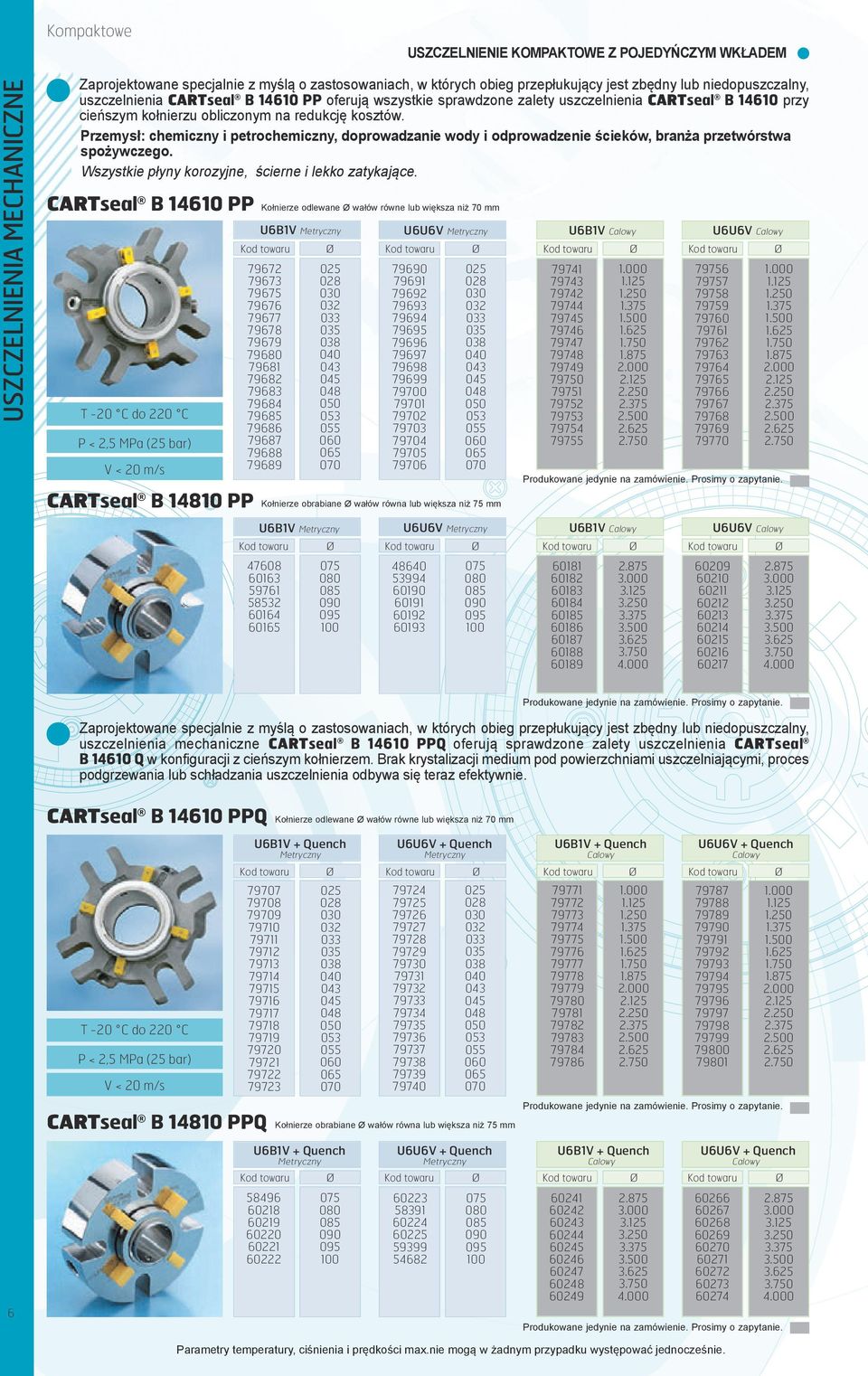

6 Kompaktowe USZCZELNIENIE KOMPAKTOWE Z POJEDYŃCZYM WKŁADEM USZCZELNIENIA MECHANICZNE Zaprojektowane specjalnie z myślą o zastosowaniach, w których obieg przepłukujący jest zbędny lub niedopuszczalny, uszczelnienia CARTseal B PP oferują wszystkie sprawdzone zalety uszczelnienia CARTseal B przy cieńszym kołnierzu obliczonym na redukcję kosztów. Przemysł: chemiczny i petrochemiczny, doprowadzanie wody i odprowadzenie ścieków, branża przetwórstwa spożywczego. Wszystkie płyny korozyjne, ścierne i lekko zatykające. CARTseal B PP T -20 C do 220 C P < 2,5 MPa (25 bar) V < 20 m/s CARTseal B PP Kołnierze odlewane wałów równe lub większa niż 70 mm U6B1V Metryczny U6U6V Metryczny U6B1V Calowy U6U6V Calowy Kołnierze obrabiane wałów równa lub większa niż 75 mm Produkowane jedynie na zamówienie. Prosimy o zapytanie. U6B1V Metryczny U6U6V Metryczny U6B1V Calowy U6U6V Calowy Produkowane jedynie na zamówienie. Prosimy o zapytanie. Zaprojektowane specjalnie z myślą o zastosowaniach, w których obieg przepłukujący jest zbędny lub niedopuszczalny, uszczelnienia mechaniczne CARTseal B PPQ oferują sprawdzone zalety uszczelnienia CARTseal B Q w konfiguracji z cieńszym kołnierzem. Brak krystalizacji medium pod powierzchniami uszczelniającymi, proces podgrzewania lub schładzania uszczelnienia odbywa się teraz efektywnie. CARTseal B PPQ Kołnierze odlewane wałów równe lub większa niż 70 mm 6 T -20 C do 220 C P < 2,5 MPa (25 bar) V < 20 m/s U6B1V + Quench Metryczny CARTseal B PPQ U6U6V + Quench Metryczny U6B1V + Quench Calowy U6U6V + Quench Calowy Kołnierze obrabiane wałów równa lub większa niż 75 mm U6B1V + Quench Metryczny U6U6V + Quench Metryczny U6B1V + Quench Calowy Produkowane jedynie na zamówienie. Prosimy o zapytanie. U6U6V + Quench Calowy Produkowane jedynie na zamówienie. Prosimy o zapytanie. Parametry temperatury, ciśnienia i prędkości max.nie mogą w żadnym przypadku występować jednocześnie.

7 Kompaktowe USZCZELNIENIE KOMPAKTOWE Z POJEDYŃCZYM WKŁADEM CARTseal B 236 ZESTAW NAPRAWCZY DO USZCZELNIEŃ KOMPAKTOWYCH Dostarczamy części zamienne zapakowane w zestawie i dopasowane do poszczególnych uszczelnień kompaktowych typu B 14. Prosimy o zapytanie. Wersja wkładu napędu pentagonalnego uszczelnienia LATTY seal B 23, zabezpieczenie sprężyny, uszczelnienie mechaniczne. Zakres zastosowań jest ogromny, ze względu na konstrukcję ochrony podkładki sprężynowej: Pompy przenoszące płyny z cząstkami stałymi w cukrowniach, papierniach, w kamieniołomach, w przemyśle ciężkim, wszystkie proste montaże (wkład, tandem, chłodzenie itd...). USZCZELNIENIA MECHANICZNE CARTseal B Kołnierze odlewane wałów równe lub większa niż 70 mm B U6V Metryczny B U6V Calowy Produkowane jedynie na zamówienie. Prosimy o zapytanie. T -20 C do 160 C U6U6V Metryczny U6U6V Calowy P < 2,5 MPa (25 bar) V < 20 m/s Produkowane jedynie na zamówienie. Prosimy o zapytanie. Wersja wkładu napędu pentagonalnego uszczelnienia LATTY seal B 23, zabezpieczenie sprężyny, uszczelnienie mechaniczne. Dzięki przyłączu schładzania (quench) CARTseal B Q ma większą trwałość podczas stosowania z mediami krystalizującymi, wytrącającymi drobiny stałe i odparowującymi. CARTseal B Q Kołnierze odlewane wałów równe lub większa niż 70 mm B U6V Metryczny B U6V Calowy Produkowane jedynie na zamówienie. Prosimy o zapytanie. T -20 C do 160 C U6U6V Metryczny U6U6V Calowy P < 2,5 MPa (25 bar) V < 20 m/s Produkowane jedynie na zamówienie. Prosimy o zapytanie. 7 Parametry temperatury, ciśnienia i prędkości max.nie mogą w żadnym przypadku występować jednocześnie.

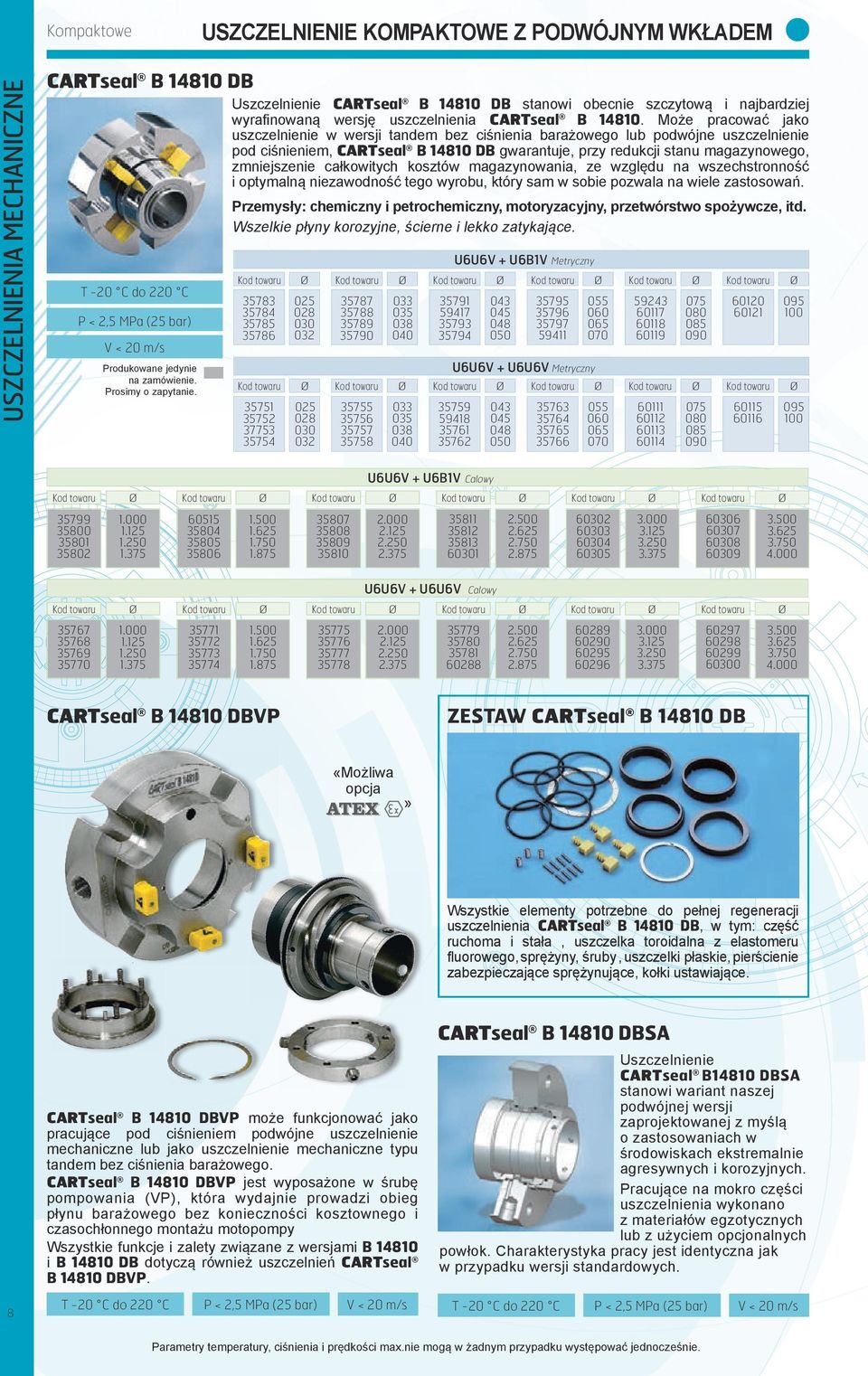

8 Kompaktowe USZCZELNIENIE KOMPAKTOWE Z PODWÓJNYM WKŁADEM USZCZELNIENIA MECHANICZNE CARTseal B DB T -20 C do 220 C P < 2,5 MPa (25 bar) V < 20 m/s Produkowane jedynie na zamówienie. Prosimy o zapytanie. Uszczelnienie CARTseal B DB stanowi obecnie szczytową i najbardziej wyrafinowaną wersję uszczelnienia CARTseal B Może pracować jako uszczelnienie w wersji tandem bez ciśnienia barażowego lub podwójne uszczelnienie pod ciśnieniem, CARTseal B DB gwarantuje, przy redukcji stanu magazynowego, zmniejszenie całkowitych kosztów magazynowania, ze względu na wszechstronność i optymalną niezawodność tego wyrobu, który sam w sobie pozwala na wiele zastosowań. Przemysły: chemiczny i petrochemiczny, motoryzacyjny, przetwórstwo spożywcze, itd. Wszelkie płyny korozyjne, ścierne i lekko zatykające U6U6V + U6B1V Metryczny U6U6V + U6U6V Metryczny U6U6V + U6B1V Calowy U6U6V + U6U6V Calowy CARTseal B DBVP ZESTAW CARTseal B DB «Możliwa opcja» Wszystkie elementy potrzebne do pełnej regeneracji uszczelnienia CARTseal B DB, w tym: część ruchoma i stała, uszczelka toroidalna z elastomeru fluorowego, sprężyny, śruby, uszczelki płaskie, pierścienie zabezpieczające sprężynujące, kołki ustawiające. 8 CARTseal B DBVP może funkcjonować jako pracujące pod ciśnieniem podwójne uszczelnienie mechaniczne lub jako uszczelnienie mechaniczne typu tandem bez ciśnienia barażowego. CARTseal B DBVP jest wyposażone w śrubę pompowania (VP), która wydajnie prowadzi obieg płynu barażowego bez konieczności kosztownego i czasochłonnego montażu motopompy Wszystkie funkcje i zalety związane z wersjami B i B DB dotyczą również uszczelnień CARTseal B DBVP. T -20 C do 220 C P < 2,5 MPa (25 bar) V < 20 m/s CARTseal B DBSA Uszczelnienie CARTseal B14810 DBSA stanowi wariant naszej podwójnej wersji zaprojektowanej z myślą o zastosowaniach w środowiskach ekstremalnie agresywnych i korozyjnych. Pracujące na mokro części uszczelnienia wykonano z materiałów egzotycznych lub z użyciem opcjonalnych powłok. Charakterystyka pracy jest identyczna jak w przypadku wersji standardowych. T -20 C do 220 C P < 2,5 MPa (25 bar) V < 20 m/s Parametry temperatury, ciśnienia i prędkości max.nie mogą w żadnym przypadku występować jednocześnie.

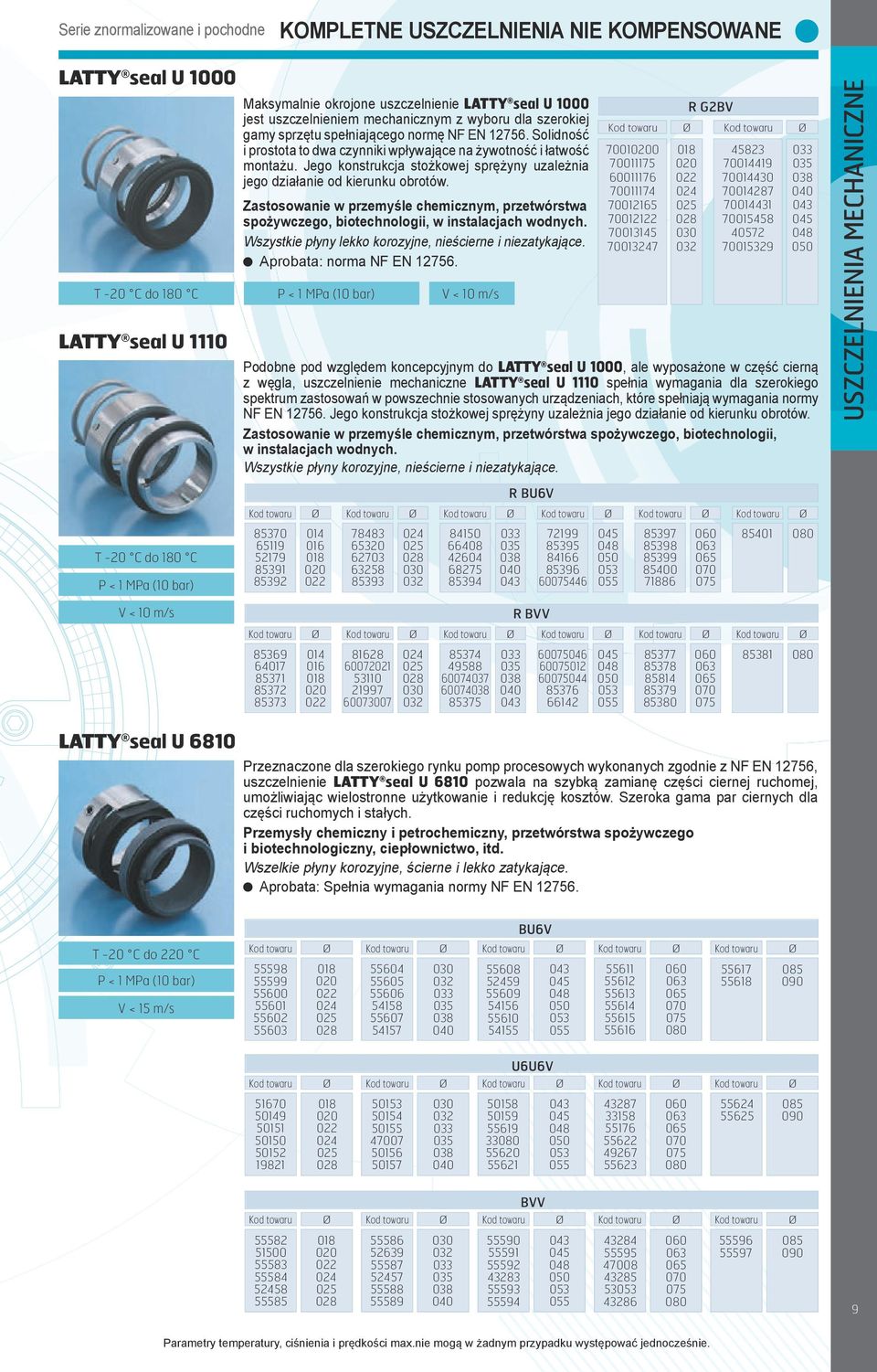

9 Serie znormalizowane i pochodne KOMPLETNE USZCZELNIENIA NIE KOMPENSOWANE LATTY seal U 1000 Maksymalnie okrojone uszczelnienie LATTY seal U 1000 jest uszczelnieniem mechanicznym z wyboru dla szerokiej gamy sprzętu spełniającego normę NF EN Solidność i prostota to dwa czynniki wpływające na żywotność i łatwość montażu. Jego konstrukcja stożkowej sprężyny uzależnia jego działanie od kierunku obrotów. Zastosowanie w przemyśle chemicznym, przetwórstwa spożywczego, biotechnologii, w instalacjach wodnych. Wszystkie płyny lekko korozyjne, nieścierne i niezatykające. Aprobata: norma NF EN T -20 C do 180 C P < 1 MPa (10 bar) V < 10 m/s LATTY seal U Podobne pod względem koncepcyjnym do LATTY seal U 1000, ale wyposażone w część cierną z węgla, uszczelnienie mechaniczne LATTY seal U 1110 spełnia wymagania dla szerokiego spektrum zastosowań w powszechnie stosowanych urządzeniach, które spełniają wymagania normy NF EN Jego konstrukcja stożkowej sprężyny uzależnia jego działanie od kierunku obrotów. Zastosowanie w przemyśle chemicznym, przetwórstwa spożywczego, biotechnologii, w instalacjach wodnych. Wszystkie płyny korozyjne, nieścierne i niezatykające R G2BV USZCZELNIENIA MECHANICZNE R BU6V T -20 C do 180 C P < 1 MPa (10 bar) V < 10 m/s R BVV LATTY seal U 6810 Przeznaczone dla szerokiego rynku pomp procesowych wykonanych zgodnie z NF EN 12756, uszczelnienie LATTY seal U 6810 pozwala na szybką zamianę części ciernej ruchomej, umożliwiając wielostronne użytkowanie i redukcję kosztów. Szeroka gama par ciernych dla części ruchomych i stałych. Przemysły chemiczny i petrochemiczny, przetwórstwa spożywczego i biotechnologiczny, ciepłownictwo, itd. Wszelkie płyny korozyjne, ścierne i lekko zatykające. Aprobata: Spełnia wymagania normy NF EN BU6V T -20 C do 220 C P < 1 MPa (10 bar) V < 15 m/s U6U6V BVV Parametry temperatury, ciśnienia i prędkości max.nie mogą w żadnym przypadku występować jednocześnie.

10 Serie znormalizowane i pochodne. KOMPLETNE USZCZELNIENIA NIE KOMPENSOWANE USZCZELNIENIA MECHANICZNE LATTY seal U 1212 T -20 C do 180 C P < 1 MPa (10 bar) V < 10 m/s Pod względem koncepcji podobne do uszczelnienia LATTY seal U 1000, wyposażone jednak w część cierną z węglika krzemu, LATTY seal U 1212 stosuje się szczególnie do instalacji przepompowywujących płyny zawierające niewielkie ilości cząstek stałych, w dużych ilościach pomp zgodnych z normą NF EN Jego konstrukcja stożkowej sprężyny uzależnia jego działanie od kierunku obrotów. Zastosowanie w przemyśle chemicznym, przetwórstwa spożywczego, biotechnologii, w oczyszczalniach i instalacjach kanalizacyjnych. Wszystkie płyny korozyjne, ścierne i niezatykające. Aprobata: Spełnia wymagania normy NF EN R U6U6V KOMPLETNE USZCZELNIENIA KOMPENSOWANE LATTY seal B 6810 Przeznaczone do pomp procesowych wysokiego ciśnienia zbudowanych zgodnie z normą NF EN 12756, uszczelnienie LATTY seal B 6810 jest skompensowaną wersją U6810. Przemysł chemiczny i petrochemiczny, przetwórstwa spożywczego i biotechnologii, ciepłownictwo, itd. Wszystkie płyny korozyjne, ścierne i lekko zatykające AU6V Aprobata: Spełnia wymagania normy NF EN T -20 C do 220 C P < 2,5 MPa (25 bar) V < 15 m/s Produkowane jedynie na zamówienie. Prosimy o zapytanie. LATTY seal B Specjalnie opracowane, aby uszczelnić instalacje z płynami bardzo ściernymi lub lepkimi, LATTY seal B jest uszczelnieniem mechanicznym znoszącym trudne warunki i poszukiwane przez przemysł ciężki ze względu na swoją wytrzymałość i niezawodność. Para cierna z węglika wolframu wiązany Ni(U2). Jest niezrównane w użytkowaniu w ciężkich warunkach. Celulozownie i papiernie, cukrownie i instalacje oczyszczalni ścieków. Wszelkie płyny korozyjne, ścierne i silnie zatykające. T -20 C do 180 C P < 1 MPa (10 bar) V < 10 m/s LATTY seal B B / B B Przy zastosowaniu nowoczesnej technologii miechów spawanych, uszczelnienie mechaniczne LATTY seal B B zapobiega blokowaniu i przytarciu wałów dzięki niezastosowaniu jakichkolwiek pierścieni półdynamicznych typu O-ring. Siła odśrodkowa i naturalna praca miecha sprawiają, że LATTY seal B B jest uszczelnieniem samooczyszczającym się. Dzięki temu możliwe jest osiągnięcie wysokich prędkości obrotowych. Zastosowanie w przemyśle chemicznym, petrochemicznym, celulozowniach i papierniach. Wszystkie płyny korozyjne, lekko ścierne i zatykające. LATTY seal B B B AU6V LATTY seal B B B U6U6V T -20 C do 220 C P < 2 MPa (20 bar) V < 25 m/s Produkowane jedynie na zamówienie. Prosimy o zapytanie. Parametry temperatury, ciśnienia i prędkości max.nie mogą w żadnym przypadku występować jednocześnie.

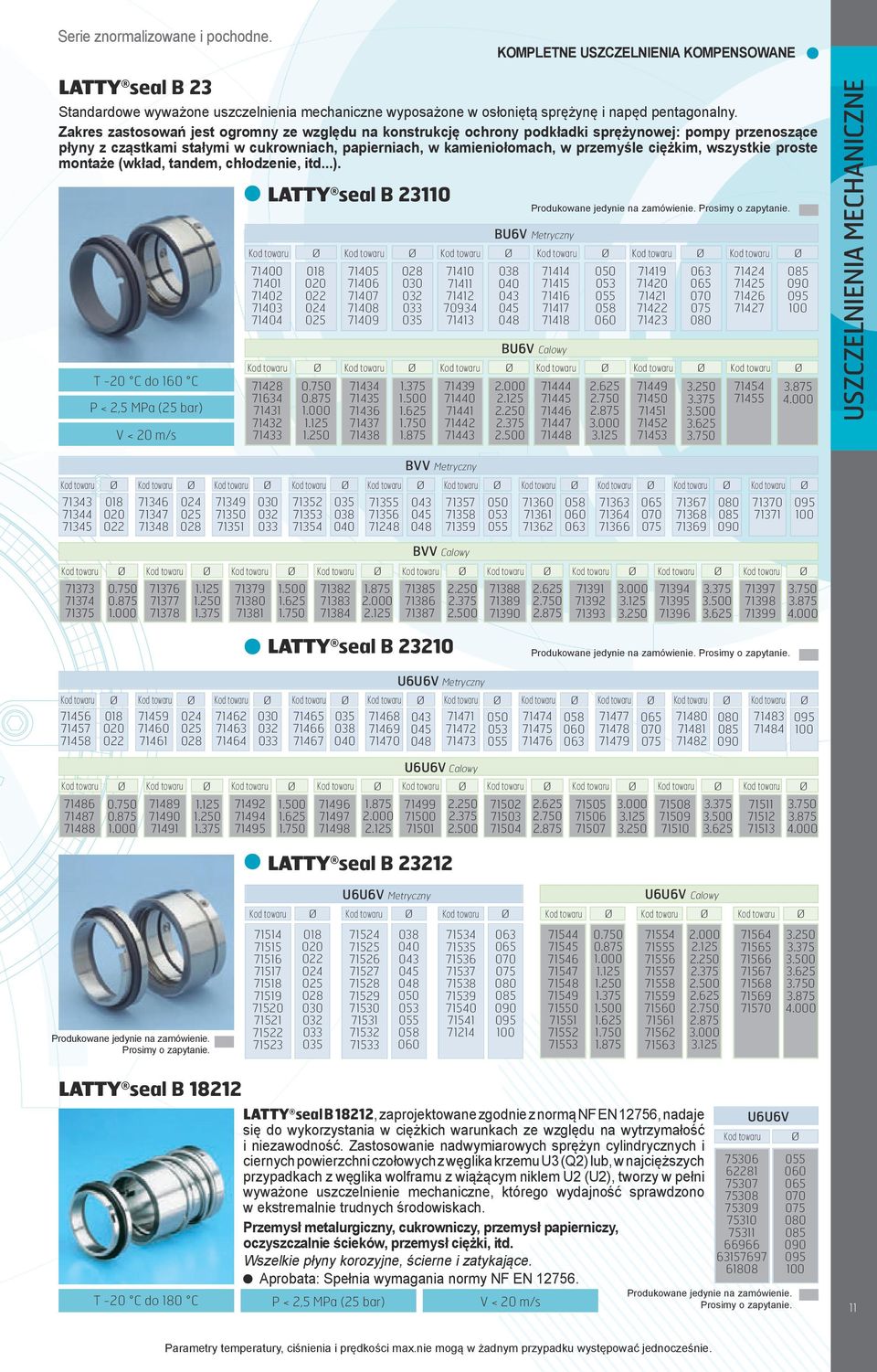

11 Serie znormalizowane i pochodne. KOMPLETNE USZCZELNIENIA KOMPENSOWANE LATTY seal B 23 Standardowe wyważone uszczelnienia mechaniczne wyposażone w osłoniętą sprężynę i napęd pentagonalny. Zakres zastosowań jest ogromny ze względu na konstrukcję ochrony podkładki sprężynowej: pompy przenoszące płyny z cząstkami stałymi w cukrowniach, papierniach, w kamieniołomach, w przemyśle ciężkim, wszystkie proste montaże (wkład, tandem, chłodzenie, itd...). T -20 C do 160 C P < 2,5 MPa (25 bar) V < 20 m/s LATTY seal B Produkowane jedynie na zamówienie. Prosimy o zapytanie. BU6V Metryczny BU6V Calowy USZCZELNIENIA MECHANICZNE BVV Metryczny BVV Calowy LATTY seal B Produkowane jedynie na zamówienie. Prosimy o zapytanie. U6U6V Metryczny U6U6V Calowy LATTY seal B U6U6V Metryczny U6U6V Calowy Produkowane jedynie na zamówienie. Prosimy o zapytanie LATTY seal B LATTY seal B 18212, zaprojektowane zgodnie z normą NF EN 12756, nadaje się do wykorzystania w ciężkich warunkach ze względu na wytrzymałość i niezawodność. Zastosowanie nadwymiarowych sprężyn cylindrycznych i ciernych powierzchni czołowych z węglika krzemu U3 (Q2) lub, w najcięższych przypadkach z węglika wolframu z wiążącym niklem U2 (U2), tworzy w pełni wyważone uszczelnienie mechaniczne, którego wydajność sprawdzono w ekstremalnie trudnych środowiskach. Przemysł metalurgiczny, cukrowniczy, przemysł papierniczy, oczyszczalnie ścieków, przemysł ciężki, itd. Wszelkie płyny korozyjne, ścierne i zatykające. Aprobata: Spełnia wymagania normy NF EN T -20 C do 180 C P < 2,5 MPa (25 bar) V < 20 m/s U6U6V Produkowane jedynie na zamówienie. Prosimy o zapytanie Parametry temperatury, ciśnienia i prędkości max.nie mogą w żadnym przypadku występować jednocześnie.

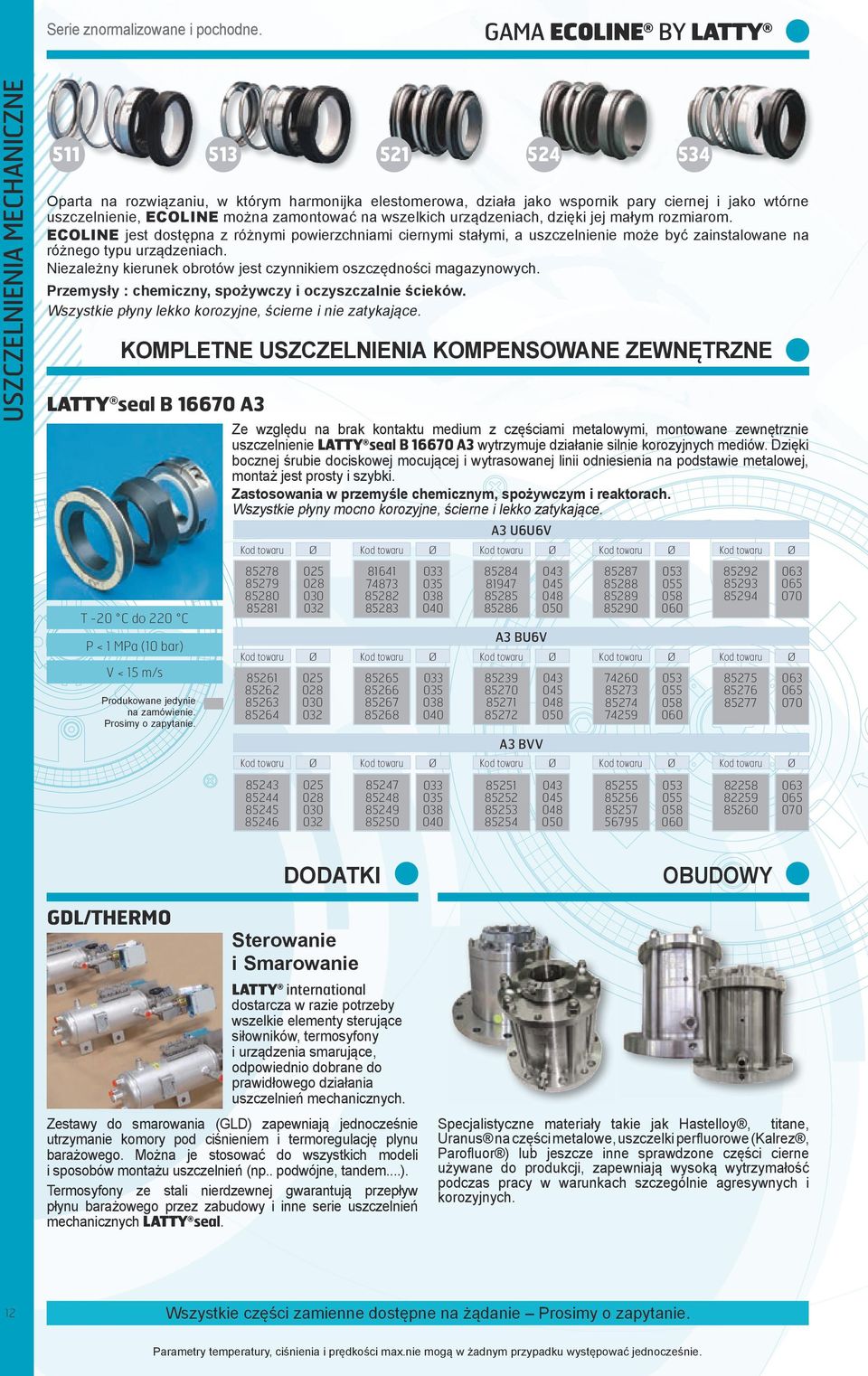

12 Serie znormalizowane i pochodne. GAMA ECOLINE BY LATTY USZCZELNIENIA MECHANICZNE Oparta na rozwiązaniu, w którym harmonijka elestomerowa, działa jako wspornik pary ciernej i jako wtórne uszczelnienie, ECOLINE można zamontować na wszelkich urządzeniach, dzięki jej małym rozmiarom. ECOLINE jest dostępna z różnymi powierzchniami ciernymi stałymi, a uszczelnienie może być zainstalowane na różnego typu urządzeniach. Niezależny kierunek obrotów jest czynnikiem oszczędności magazynowych. Przemysły : chemiczny, spożywczy i oczyszczalnie ścieków. Wszystkie płyny lekko korozyjne, ścierne i nie zatykające. KOMPLETNE USZCZELNIENIA KOMPENSOWANE ZEWNĘTRZNE LATTY seal B A3 T -20 C do 220 C P < 1 MPa (10 bar) V < 15 m/s Produkowane jedynie na zamówienie. Prosimy o zapytanie. Ze względu na brak kontaktu medium z częściami metalowymi, montowane zewnętrznie uszczelnienie LATTY seal B A3 wytrzymuje działanie silnie korozyjnych mediów. Dzięki bocznej śrubie dociskowej mocującej i wytrasowanej linii odniesienia na podstawie metalowej, montaż jest prosty i szybki. Zastosowania w przemyśle chemicznym, spożywczym i reaktorach. Wszystkie płyny mocno korozyjne, ścierne i lekko zatykające. A3 U6U6V A3 BU6V A3 BVV GDL/THERMO DODATKI Sterowanie i Smarowanie LATTY international dostarcza w razie potrzeby wszelkie elementy sterujące siłowników, termosyfony i urządzenia smarujące, odpowiednio dobrane do prawidłowego działania uszczelnień mechanicznych. Zestawy do smarowania (GLD) zapewniają jednocześnie utrzymanie komory pod ciśnieniem i termoregulację plynu barażowego. Można je stosować do wszystkich modeli i sposobów montażu uszczelnień (np.. podwójne, tandem...). Termosyfony ze stali nierdzewnej gwarantują przepływ płynu barażowego przez zabudowy i inne serie uszczelnień mechanicznych LATTY seal. OBUDOWY Specjalistyczne materiały takie jak Hastelloy, titane, Uranus na części metalowe, uszczelki perfluorowe (Kalrez, Parofluor ) lub jeszcze inne sprawdzone części cierne używane do produkcji, zapewniają wysoką wytrzymałość podczas pracy w warunkach szczególnie agresywnych i korozyjnych. 12 Wszystkie części zamienne dostępne na żądanie Prosimy o zapytanie. Parametry temperatury, ciśnienia i prędkości max.nie mogą w żadnym przypadku występować jednocześnie.

13 SZCZELIWA I SZNURY SZCZELIWA I SZNURY

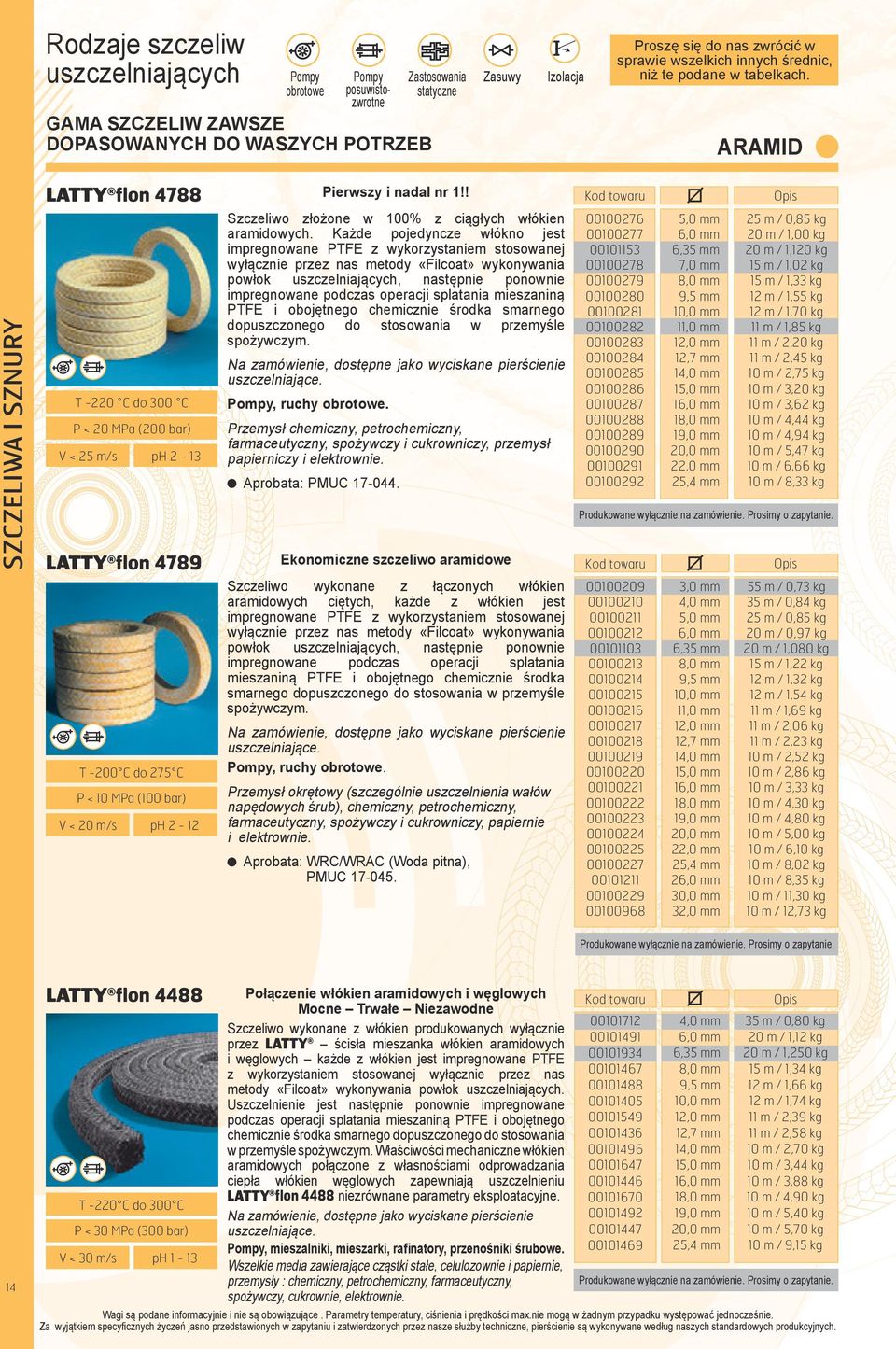

14 Rodzaje szczeliw uszczelniających Pompy obrotowe Pompy posuwistozwrotne GAMA SZCZELIW ZAWSZE DOPASOWANYCH DO WASZYCH POTRZEB Zastosowania statyczne Zasuwy Izolacja Proszę się do nas zwrócić w sprawie wszelkich innych średnic, niż te podane w tabelkach. ARAMID SZCZELIWA I SZNURY LATTY flon 4788 T -220 C do 300 C P < 20 MPa (200 bar) V < 25 m/s ph 2-13 LATTY flon 4789 T -200 C do 275 C P < 10 MPa (100 bar) V < 20 m/s ph 2-12 Pierwszy i nadal nr 1!! Szczeliwo złożone w 100% z ciągłych włókien aramidowych. Każde pojedyncze włókno jest impregnowane PTFE z wykorzystaniem stosowanej wyłącznie przez nas metody «Filcoat» wykonywania powłok uszczelniających, następnie ponownie impregnowane podczas operacji splatania mieszaniną PTFE i obojętnego chemicznie środka smarnego dopuszczonego do stosowania w przemyśle spożywczym. Pompy, ruchy obrotowe. Przemysł chemiczny, petrochemiczny, farmaceutyczny, spożywczy i cukrowniczy, przemysł papierniczy i elektrownie. Aprobata: PMUC Ekonomiczne szczeliwo aramidowe Szczeliwo wykonane z łączonych włókien aramidowych ciętych, każde z włókien jest impregnowane PTFE z wykorzystaniem stosowanej wyłącznie przez nas metody «Filcoat» wykonywania powłok uszczelniających, następnie ponownie impregnowane podczas operacji splatania mieszaniną PTFE i obojętnego chemicznie środka smarnego dopuszczonego do stosowania w przemyśle spożywczym. Pompy, ruchy obrotowe. Przemysł okrętowy (szczególnie uszczelnienia wałów napędowych śrub), chemiczny, petrochemiczny, farmaceutyczny, spożywczy i cukrowniczy, papiernie i elektrownie. Aprobata: WRC/WRAC (Woda pitna), PMUC ,0 mm 7,0 mm 11,0 mm 15,0 mm 1 19,0 mm 20,0 mm 22,0 mm 25,4 mm 3,0 mm 4,0 mm 5,0 mm 11,0 mm 15,0 mm 1 19,0 mm 20,0 mm 22,0 mm 25,4 mm 2 30,0 mm 32,0 mm 25 m / 0,85 kg 20 m / 1,00 kg 20 m / 1,120 kg 15 m / 1,02 kg 15 m / 1,33 kg 12 m / 1,55 kg 12 m / 1,70 kg 11 m / 1,85 kg 11 m / 2,20 kg 11 m / 2,45 kg 10 m / 2,75 kg 10 m / 3,20 kg 10 m / 3,62 kg 10 m / 4,44 kg 10 m / 4,94 kg 10 m / 5,47 kg 10 m / 6,66 kg 10 m / 8,33 kg 55 m / 0,73 kg 35 m / 0,84 kg 25 m / 0,85 kg 20 m / 0,97 kg 20 m / 1, kg 15 m / 1,22 kg 12 m / 1,32 kg 12 m / 1,54 kg 11 m / 1,69 kg 11 m / 2,06 kg 11 m / 2,23 kg 10 m / 2,52 kg 10 m / 2,86 kg 10 m / 3,33 kg 10 m / 4,30 kg 10 m / 4,80 kg 10 m / 5,00 kg 10 m / 6,10 kg 10 m / 8,02 kg 10 m / 8,35 kg 10 m / 11,30 kg 10 m / 12,73 kg 14 LATTY flon 4488 T -220 C do 300 C P < 30 MPa (300 bar) V < 30 m/s ph 1-13 Połączenie włókien aramidowych i węglowych Mocne Trwałe Niezawodne Szczeliwo wykonane z włókien produkowanych wyłącznie przez LATTY ścisła mieszanka włókien aramidowych i węglowych każde z włókien jest impregnowane PTFE z wykorzystaniem stosowanej wyłącznie przez nas metody «Filcoat» wykonywania powłok uszczelniających. Uszczelnienie jest następnie ponownie impregnowane podczas operacji splatania mieszaniną PTFE i obojętnego chemicznie środka smarnego dopuszczonego do stosowania w przemyśle spożywczym. Właściwości mechaniczne włókien aramidowych połączone z własnościami odprowadzania ciepła włókien węglowych zapewniają uszczelnieniu LATTY flon 4488 niezrównane parametry eksploatacyjne. Pompy, mieszalniki, mieszarki, rafinatory, przenośniki śrubowe. Wszelkie media zawierające cząstki stałe, celulozownie i papiernie, przemysły : chemiczny, petrochemiczny, farmaceutyczny, spożywczy, cukrownie, elektrownie ,0 mm 15,0 mm 1 19,0 mm 20,0 mm 25,4 mm 35 m / 0,80 kg 20 m / 1,12 kg 20 m / 1,250 kg 15 m / 1,34 kg 12 m / 1,66 kg 12 m / 1,74 kg 11 m / 2,39 kg 11 m / 2,58 kg 10 m / 2,70 kg 10 m / 3,44 kg 10 m / 3,88 kg 10 m / 4,90 kg 10 m / 5,40 kg 10 m / 5,70 kg 10 m / 9,15 kg Wagi są podane informacyjnie i nie są obowiązujące. Parametry temperatury, ciśnienia i prędkości max.nie mogą w żadnym przypadku występować jednocześnie. Za wyjątkiem specyficznych życzeń jasno przedstawionych w zapytaniu i zatwierdzonych przez nasze służby techniczne, pierścienie są wykonywane według naszych standardowych produkcyjnych.

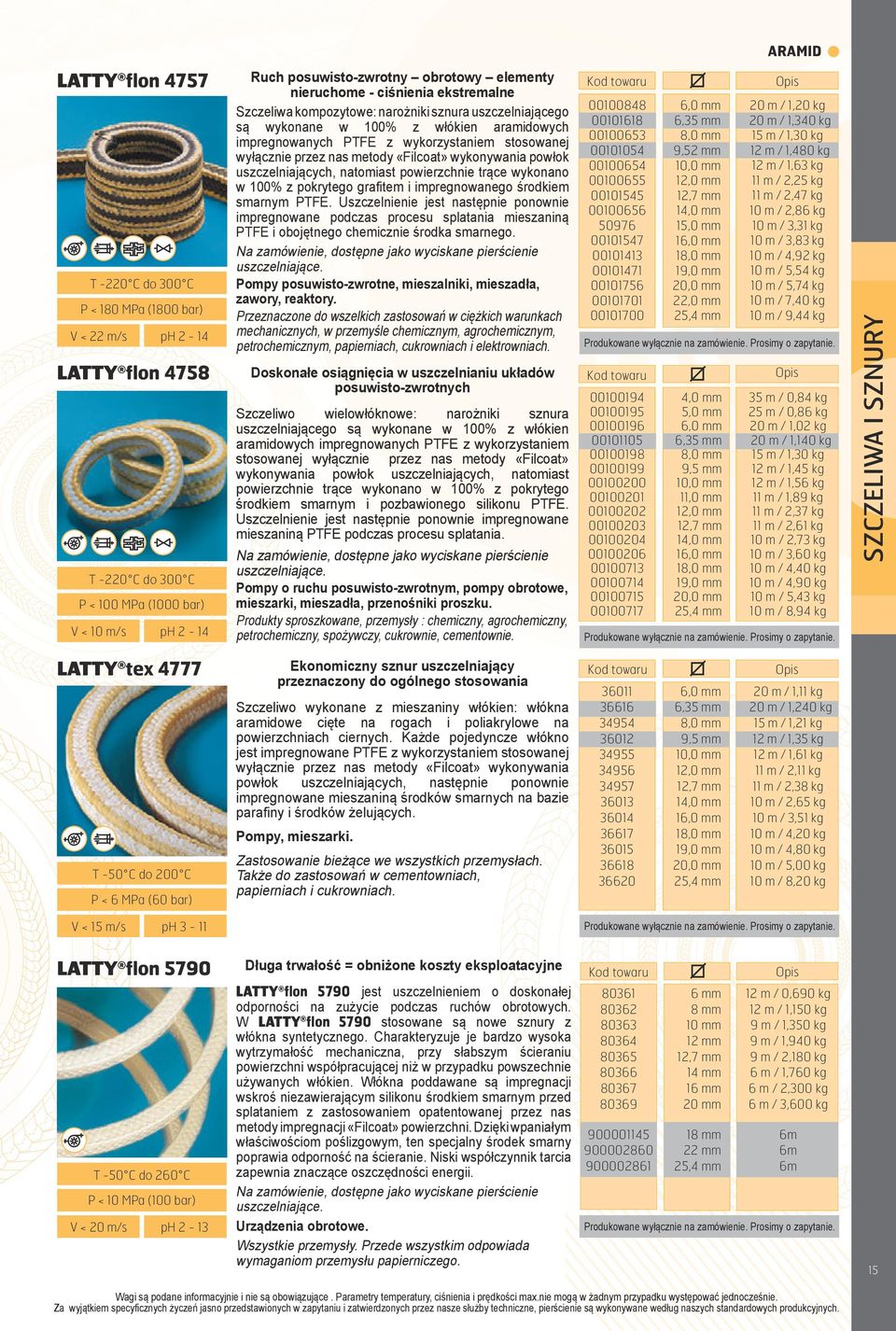

15 ARAMID LATTY flon 4757 T -220 C do 300 C P < 180 MPa (1800 bar) V < 22 m/s ph 2-14 LATTY flon 4758 T -220 C do 300 C P < 100 MPa (1000 bar) V < 10 m/s ph 2-14 Ruch posuwisto-zwrotny obrotowy elementy nieruchome - ciśnienia ekstremalne Szczeliwa kompozytowe: narożniki sznura uszczelniającego są wykonane w 100% z włókien aramidowych impregnowanych PTFE z wykorzystaniem stosowanej wyłącznie przez nas metody «Filcoat» wykonywania powłok uszczelniających, natomiast powierzchnie trące wykonano w 100% z pokrytego grafitem i impregnowanego środkiem smarnym PTFE. Uszczelnienie jest następnie ponownie impregnowane podczas procesu splatania mieszaniną PTFE i obojętnego chemicznie środka smarnego. Pompy posuwisto-zwrotne, mieszalniki, mieszadła, zawory, reaktory. Przeznaczone do wszelkich zastosowań w ciężkich warunkach mechanicznych, w przemyśle chemicznym, agrochemicznym, petrochemicznym, papierniach, cukrowniach i elektrowniach. Doskonałe osiągnięcia w uszczelnianiu układów posuwisto-zwrotnych Szczeliwo wielowłóknowe: narożniki sznura uszczelniającego są wykonane w 100% z włókien aramidowych impregnowanych PTFE z wykorzystaniem stosowanej wyłącznie przez nas metody «Filcoat» wykonywania powłok uszczelniających, natomiast powierzchnie trące wykonano w 100% z pokrytego środkiem smarnym i pozbawionego silikonu PTFE. Uszczelnienie jest następnie ponownie impregnowane mieszaniną PTFE podczas procesu splatania. Pompy o ruchu posuwisto-zwrotnym, pompy obrotowe, mieszarki, mieszadła, przenośniki proszku. Produkty sproszkowane, przemysły : chemiczny, agrochemiczny, petrochemiczny, spożywczy, cukrownie, cementownie ,52 mm 15,0 mm 1 19,0 mm 20,0 mm 22,0 mm 25,4 mm 4,0 mm 5,0 mm 11,0 mm 1 19,0 mm 20,0 mm 25,4 mm 20 m / 1,20 kg 20 m / 1,340 kg 15 m / 1,30 kg 12 m / 1,480 kg 12 m / 1,63 kg 11 m / 2,25 kg 11 m / 2,47 kg 10 m / 2,86 kg 10 m / 3,31 kg 10 m / 3,83 kg 10 m / 4,92 kg 10 m / 5,54 kg 10 m / 5,74 kg 10 m / 7,40 kg 10 m / 9,44 kg 35 m / 0,84 kg 25 m / 0,86 kg 20 m / 1,02 kg 20 m / 1,140 kg 15 m / 1,30 kg 12 m / 1,45 kg 12 m / 1,56 kg 11 m / 1,89 kg 11 m / 2,37 kg 11 m / 2,61 kg 10 m / 2,73 kg 10 m / 3,60 kg 10 m / 4,40 kg 10 m / 4,90 kg 10 m / 5,43 kg 10 m / 8,94 kg SZCZELIWA I SZNURY LATTY tex 4777 T -50 C do 200 C P < 6 MPa (60 bar) Ekonomiczny sznur uszczelniający przeznaczony do ogólnego stosowania Szczeliwo wykonane z mieszaniny włókien: włókna aramidowe cięte na rogach i poliakrylowe na powierzchniach ciernych. Każde pojedyncze włókno jest impregnowane PTFE z wykorzystaniem stosowanej wyłącznie przez nas metody «Filcoat» wykonywania powłok uszczelniających, następnie ponownie impregnowane mieszaniną środków smarnych na bazie parafiny i środków żelujących. Pompy, mieszarki. Zastosowanie bieżące we wszystkich przemysłach. Także do zastosowań w cementowniach, papierniach i cukrowniach ,0 mm 20,0 mm 25,4 mm 20 m / 1,11 kg 20 m / 1,240 kg 15 m / 1,21 kg 12 m / 1,35 kg 12 m / 1,61 kg 11 m / 2,11 kg 11 m / 2,38 kg 10 m / 2,65 kg 10 m / 3,51 kg 10 m / 4,20 kg 10 m / 4,80 kg 10 m / 5,00 kg 10 m / 8,20 kg V < 15 m/s ph 3-11 LATTY flon 5790 T -50 C do 260 C P < 10 MPa (100 bar) V < 20 m/s ph 2-13 Długa trwałość = obniżone koszty eksploatacyjne LATTY flon 5790 jest uszczelnieniem o doskonałej odporności na zużycie podczas ruchów obrotowych. W LATTY flon 5790 stosowane są nowe sznury z włókna syntetycznego. Charakteryzuje je bardzo wysoka wytrzymałość mechaniczna, przy słabszym ścieraniu powierzchni współpracującej niż w przypadku powszechnie używanych włókien. Włókna poddawane są impregnacji wskroś niezawierającym silikonu środkiem smarnym przed splataniem z zastosowaniem opatentowanej przez nas metody impregnacji «Filcoat» powierzchni. Dzięki wpaniałym właściwościom poślizgowym, ten specjalny środek smarny poprawia odporność na ścieranie. Niski współczynnik tarcia zapewnia znaczące oszczędności energii. Urządzenia obrotowe. Wszystkie przemysły. Przede wszystkim odpowiada wymaganiom przemysłu papierniczego mm 8 mm 10 mm 12 mm 14 mm 16 mm 20 mm 18 mm 22 mm 25,4 mm 12 m / 0,690 kg 12 m / 1,150 kg 9 m / 1,350 kg 9 m / 1,940 kg 9 m / 2,180 kg 6 m / 1,760 kg 6 m / 2,300 kg 6 m / 3,600 kg 6m 6m 6m 15 Wagi są podane informacyjnie i nie są obowiązujące. Parametry temperatury, ciśnienia i prędkości max.nie mogą w żadnym przypadku występować jednocześnie. Za wyjątkiem specyficznych życzeń jasno przedstawionych w zapytaniu i zatwierdzonych przez nasze służby techniczne, pierścienie są wykonywane według naszych standardowych produkcyjnych.

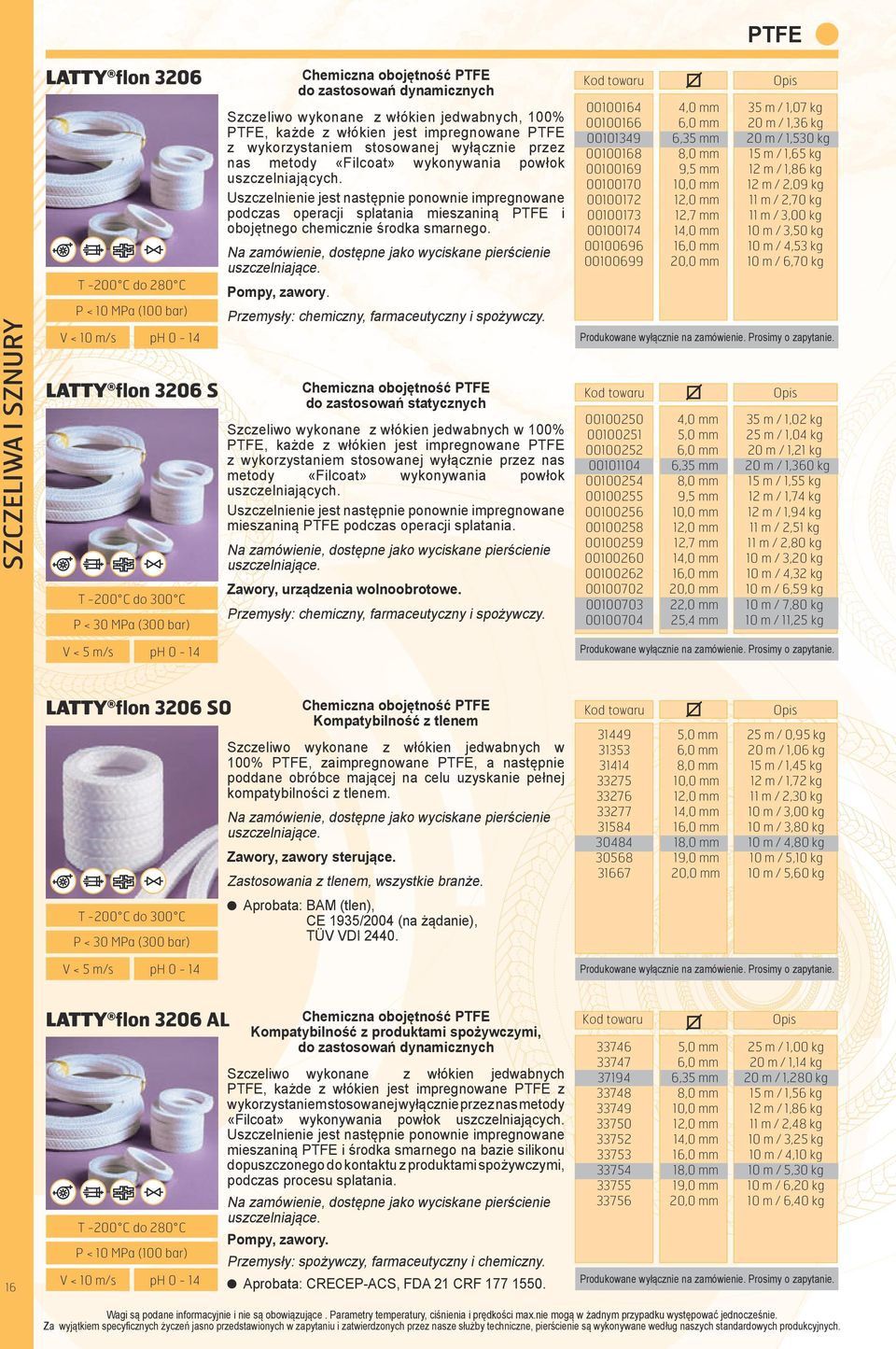

16 PTFE SZCZELIWA I SZNURY LATTY flon 3206 T -200 C do 280 C P < 10 MPa (100 bar) V < 10 m/s ph 0-14 LATTY flon 3206 S T -200 C do 300 C P < 30 MPa (300 bar) V < 5 m/s ph 0-14 Chemiczna obojętność PTFE do zastosowań dynamicznych Szczeliwo wykonane z włókien jedwabnych, 100% PTFE, każde z włókien jest impregnowane PTFE z wykorzystaniem stosowanej wyłącznie przez nas metody «Filcoat» wykonywania powłok uszczelniających. Uszczelnienie jest następnie ponownie impregnowane podczas operacji splatania mieszaniną PTFE i obojętnego chemicznie środka smarnego. Pompy, zawory. Przemysły: chemiczny, farmaceutyczny i spożywczy. Chemiczna obojętność PTFE do zastosowań statycznych Szczeliwo wykonane z włókien jedwabnych w 100% PTFE, każde z włókien jest impregnowane PTFE z wykorzystaniem stosowanej wyłącznie przez nas metody «Filcoat» wykonywania powłok uszczelniających. Uszczelnienie jest następnie ponownie impregnowane mieszaniną PTFE podczas operacji splatania. Zawory, urządzenia wolnoobrotowe. Przemysły: chemiczny, farmaceutyczny i spożywczy ,0 mm 20,0 mm 4,0 mm 5,0 mm 20,0 mm 22,0 mm 25,4 mm 35 m / 1,07 kg 20 m / 1,36 kg 20 m / 1,530 kg 15 m / 1,65 kg 12 m / 1,86 kg 12 m / 2,09 kg 11 m / 2,70 kg 11 m / 3,00 kg 10 m / 3,50 kg 10 m / 4,53 kg 10 m / 6,70 kg 35 m / 1,02 kg 25 m / 1,04 kg 20 m / 1,21 kg 20 m / 1,360 kg 15 m / 1,55 kg 12 m / 1,74 kg 12 m / 1,94 kg 11 m / 2,51 kg 11 m / 2,80 kg 10 m / 3,20 kg 10 m / 4,32 kg 10 m / 6,59 kg 10 m / 7,80 kg 10 m / 11,25 kg LATTY flon 3206 SO Chemiczna obojętność PTFE Kompatybilność z tlenem Szczeliwo wykonane z włókien jedwabnych w 100% PTFE, zaimpregnowane PTFE, a następnie poddane obróbce mającej na celu uzyskanie pełnej kompatybilności z tlenem. Zawory, zawory sterujące. Zastosowania z tlenem, wszystkie branże. Aprobata: BAM (tlen), CE 1935/2004 (na żądanie), TÜV VDI ,0 mm 1 19,0 mm 20,0 mm 25 m / 0,95 kg 20 m / 1,06 kg 15 m / 1,45 kg 12 m / 1,72 kg 11 m / 2,30 kg 10 m / 3,00 kg 10 m / 3,80 kg 10 m / 4,80 kg 10 m / 5,10 kg 10 m / 5,60 kg T -200 C do 300 C P < 30 MPa (300 bar) V < 5 m/s ph LATTY flon 3206 AL T -200 C do 280 C P < 10 MPa (100 bar) V < 10 m/s ph 0-14 Chemiczna obojętność PTFE Kompatybilność z produktami spożywczymi, do zastosowań dynamicznych Szczeliwo wykonane z włókien jedwabnych PTFE, każde z włókien jest impregnowane PTFE z wykorzystaniem stosowanej wyłącznie przez nas metody «Filcoat» wykonywania powłok uszczelniających. Uszczelnienie jest następnie ponownie impregnowane mieszaniną PTFE i środka smarnego na bazie silikonu dopuszczonego do kontaktu z produktami spożywczymi, podczas procesu splatania. Pompy, zawory. Przemysły: spożywczy, farmaceutyczny i chemiczny. Aprobata: CRECEP-ACS, FDA 21 CRF ,0 mm 1 19,0 mm 20,0 mm 25 m / 1,00 kg 20 m / 1,14 kg 20 m / 1,280 kg 15 m / 1,56 kg 12 m / 1,86 kg 11 m / 2,48 kg 10 m / 3,25 kg 10 m / 4,10 kg 10 m / 5,30 kg 10 m / 6,20 kg 10 m / 6,40 kg Wagi są podane informacyjnie i nie są obowiązujące. Parametry temperatury, ciśnienia i prędkości max.nie mogą w żadnym przypadku występować jednocześnie. Za wyjątkiem specyficznych życzeń jasno przedstawionych w zapytaniu i zatwierdzonych przez nasze służby techniczne, pierścienie są wykonywane według naszych standardowych produkcyjnych.

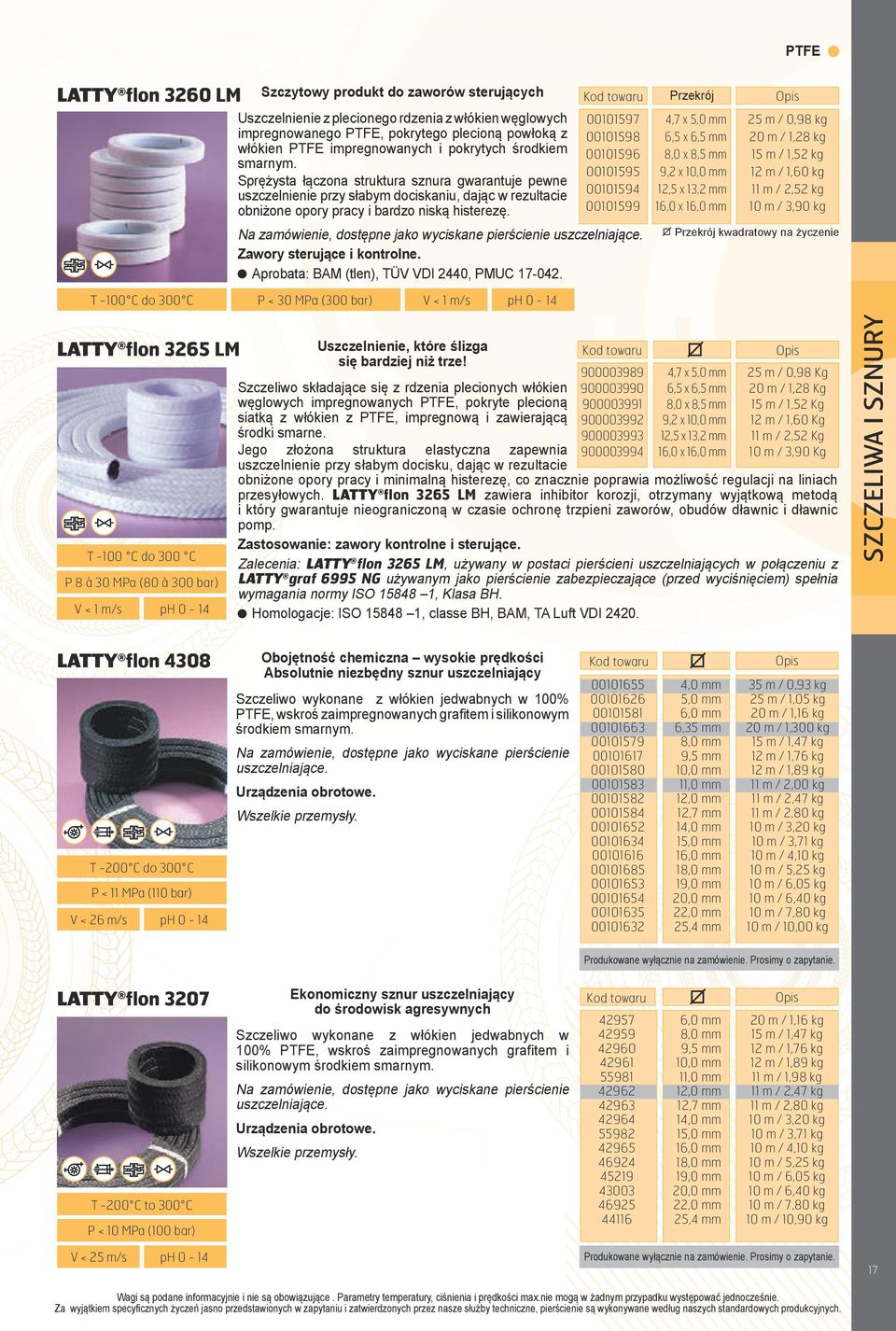

17 PTFE LATTY flon 3260 LM Szczytowy produkt do zaworów sterujących Uszczelnienie z plecionego rdzenia z włókien węglowych impregnowanego PTFE, pokrytego plecioną powłoką z włókien PTFE impregnowanych i pokrytych środkiem smarnym. Sprężysta łączona struktura sznura gwarantuje pewne uszczelnienie przy słabym dociskaniu, dając w rezultacie obniżone opory pracy i bardzo niską histerezę Zawory sterujące i kontrolne. Aprobata: BAM (tlen), TÜV VDI 2440, PMUC Przekrój 4,7 x 5,0 mm 6,5 x 6,5 mm 8,0 x 8,5 mm 9,2 x 12,5 x 13,2 mm 16,0 x 25 m / 0,98 kg 20 m / 1,28 kg 15 m / 1,52 kg 12 m / 1,60 kg 11 m / 2,52 kg 10 m / 3,90 kg Przekrój kwadratowy na życzenie T -100 C do 300 C P < 30 MPa (300 bar) V < 1 m/s ph 0-14 LATTY flon 3265 LM T -100 C do 300 C P 8 à 30 MPa (80 à 300 bar) V < 1 m/s ph 0-14 Uszczelnienie, które ślizga się bardziej niż trze! Szczeliwo składające się z rdzenia plecionych włókien węglowych impregnowanych PTFE, pokryte plecioną siatką z włókien z PTFE, impregnową i zawierającą środki smarne. Jego złożona struktura elastyczna zapewnia uszczelnienie przy słabym docisku, dając w rezultacie ,7 x 5,0 mm 6,5 x 6,5 mm 8,0 x 8,5 mm 9,2 x 12,5 x 13,2 mm 16,0 x 25 m / 0,98 Kg 20 m / 1,28 Kg 15 m / 1,52 Kg 12 m / 1,60 Kg 11 m / 2,52 Kg 10 m / 3,90 Kg obniżone opory pracy i minimalną histerezę, co znacznie poprawia możliwość regulacji na liniach przesyłowych. LATTY flon 3265 LM zawiera inhibitor korozji, otrzymany wyjątkową metodą i który gwarantuje nieograniczoną w czasie ochronę trzpieni zaworów, obudów dławnic i dławnic pomp. Zastosowanie: zawory kontrolne i sterujące. Zalecenia: LATTY flon 3265 LM, używany w postaci pierścieni uszczelniających w połączeniu z LATTY graf 6995 NG używanym jako pierścienie zabezpieczające (przed wyciśnięciem) spełnia wymagania normy ISO , Klasa BH. Homologacje: ISO , classe BH, BAM, TA Luft VDI SZCZELIWA I SZNURY LATTY flon 4308 T -200 C do 300 C P < 11 MPa (110 bar) V < 26 m/s ph 0-14 Obojętność chemiczna wysokie prędkości Absolutnie niezbędny sznur uszczelniający Szczeliwo wykonane z włókien jedwabnych w 100% PTFE, wskroś zaimpregnowanych grafitem i silikonowym środkiem smarnym. Urządzenia obrotowe. Wszelkie przemysły ,0 mm 5,0 mm 11,0 mm 15,0 mm 1 19,0 mm 20,0 mm 22,0 mm 25,4 mm 35 m / 0,93 kg 25 m / 1,05 kg 20 m / 1,16 kg 20 m / 1,300 kg 15 m / 1,47 kg 12 m / 1,76 kg 12 m / 1,89 kg 11 m / 2,00 kg 11 m / 2,47 kg 11 m / 2,80 kg 10 m / 3,20 kg 10 m / 3,71 kg 10 m / 4,10 kg 10 m / 5,25 kg 10 m / 6,05 kg 10 m / 6,40 kg 10 m / 7,80 kg 10 m / 10,00 kg LATTY flon 3207 T -200 C to 300 C P < 10 MPa (100 bar) Ekonomiczny sznur uszczelniający do środowisk agresywnych Szczeliwo wykonane z włókien jedwabnych w 100% PTFE, wskroś zaimpregnowanych grafitem i silikonowym środkiem smarnym. Urządzenia obrotowe. Wszelkie przemysły ,0 mm 15,0 mm 1 19,0 mm 20,0 mm 22,0 mm 25,4 mm 20 m / 1,16 kg 15 m / 1,47 kg 12 m / 1,76 kg 12 m / 1,89 kg 11 m / 1,98 kg 11 m / 2,47 kg 11 m / 2,80 kg 10 m / 3,20 kg 10 m / 3,71 kg 10 m / 4,10 kg 10 m / 5,25 kg 10 m / 6,05 kg 10 m / 6,40 kg 10 m / 7,80 kg 10 m / 10,90 kg V < 25 m/s ph Wagi są podane informacyjnie i nie są obowiązujące. Parametry temperatury, ciśnienia i prędkości max.nie mogą w żadnym przypadku występować jednocześnie. Za wyjątkiem specyficznych życzeń jasno przedstawionych w zapytaniu i zatwierdzonych przez nasze służby techniczne, pierścienie są wykonywane według naszych standardowych produkcyjnych.

18 LATTY flon TANKLID 8505 Uszczelnienia pokryw zbiorników Sznur uszczelniający z rdzeniem z elastomeru fluorowego, pokrytym plecioną powłoką z impregnowanych i powleczonych środkiem smarnym włókien PTFE. PTFE Produkowane wyłącznie na zamówienie. Prosimy o zapytanie. Zastosowania statyczne, pokrywy zbiorników i uszczelnienia zrębnic. Magazynowanie i transport wszelkiego rodzaju płynów. Ograniczenia: nie stosować z ketonami ani estrami. Produkcja wyłącznie na zamówienie. Prosimy o kontakt z nami T -30 C do 220 C P < 5 MPa (50 bar) ph 0-14 SZCZELIWA I SZNURY LATTY flon 2775 Uszczelnienia zaworów < 250 C Szczeliwo wykonane ze specjalnych włókien poliakrylowych technicznych. Każde z włókien jest impregnowane PTFE z wykorzystaniem stosowanej wyłącznie przez nas metody «Filcoat» wykonywania powłok uszczelniających. Uszczelnienie jest następnie ponownie impregnowane mieszaniną PTFE podczas operacji splatania. Zawory niskociśnieniowe. Wszystkie chemikalia, węglowodory. Ograniczenia: mocne kwasy i zasady. SYNTETYCZNE m / 0,91 kg m / 1,24 kg m / 1,60 kg m / 2,07 kg m / 2,32 kg m / 2,57 kg m / 3,32 kg T -50 C do 260 C P < 10 MPa (100 bar) V < 10 m/s ph 1-13 LATTY flon 2790 Czyste, białe, ekonomiczne szczeliwo T -50 C do 260 C P < 10 MPa (100 bar) Szczeliwo wykonane ze specjalnych włókien poliakrylowych technicznych. Każde z włókien jest impregnowane PTFE z wykorzystaniem stosowanej wyłącznie przez nas metody «Filcoat» wykonywania powłok uszczelniających.szczeliwo jest następnie poddawane ponownej impregnacji podczas operacji splatania złożonej z mieszaniny PTFE z obojętnym chemicznie środkiem smarnym. Pompy. Wszystkie chemikalia, węglowodory. Ograniczenia: mocne kwasy i zasady m / 0,99 kg m / 1,110 kg m / 1,35 kg m / 1,50 kg m / 1,73 kg ,0 mm 11 m / 1,92 kg m / 2,25 kg m / 2,53 kg m / 2,80 kg m / 3,60 kg ,0 mm 10 m / 4,70 kg ,0 mm 10 m / 5,20 kg ,0 mm 10 m / 6,13 kg ,4 mm 10 m / 8,06 kg V < 15 m/s ph LATTY flon 2790 AL T -50 C do 260 C P < 10 MPa (100 bar) V < 15 m/s ph 1-13 Białe szczeliwo dla przemysłu spożywczego Szczeliwo wykonane ze specjalnych włókien poliakrylowych technicznych. Każde z włókien jest impregnowane PTFE z wykorzystaniem stosowanej wyłącznie przez nas metody «Filcoat» wykonywania powłok uszczelniających. Szczeliwo jest następnie poddawane ponownej impregnacji podczas operacji splatania złożonej z mieszaniny PTFE z silikonowym środkiem smarnym dopuszczonym do stosowania w przemyśle spożywczym. Pompy. Wszystkie płyny w przemyśle spożywczym, doprowadzenia wody pitnej, przemysł chemiczny. ograniczenia: mocne kwasy i zasady. Aprobata: WRC/WRAC (woda pitna) ,0 mm 35 m / 0,84 kg ,0 mm 25 m / 0,81 kg m / 0,96 kg m / 1,05 kg m / 1,25 kg m / 1,44 kg m / 1,56 kg ,0 mm 11 m / 1,72 kg m / 2,10 kg m / 2,32 kg m / 2,53 kg m / 3,30 kg ,0 mm 10 m / 4,60 kg ,0 mm 10 m / 5,20 kg Wagi są podane informacyjnie i nie są obowiązujące. Parametry temperatury, ciśnienia i prędkości max.nie mogą w żadnym przypadku występować jednocześnie. Za wyjątkiem specyficznych życzeń jasno przedstawionych w zapytaniu i zatwierdzonych przez nasze służby techniczne, pierścienie są wykonywane według naszych standardowych produkcyjnych.

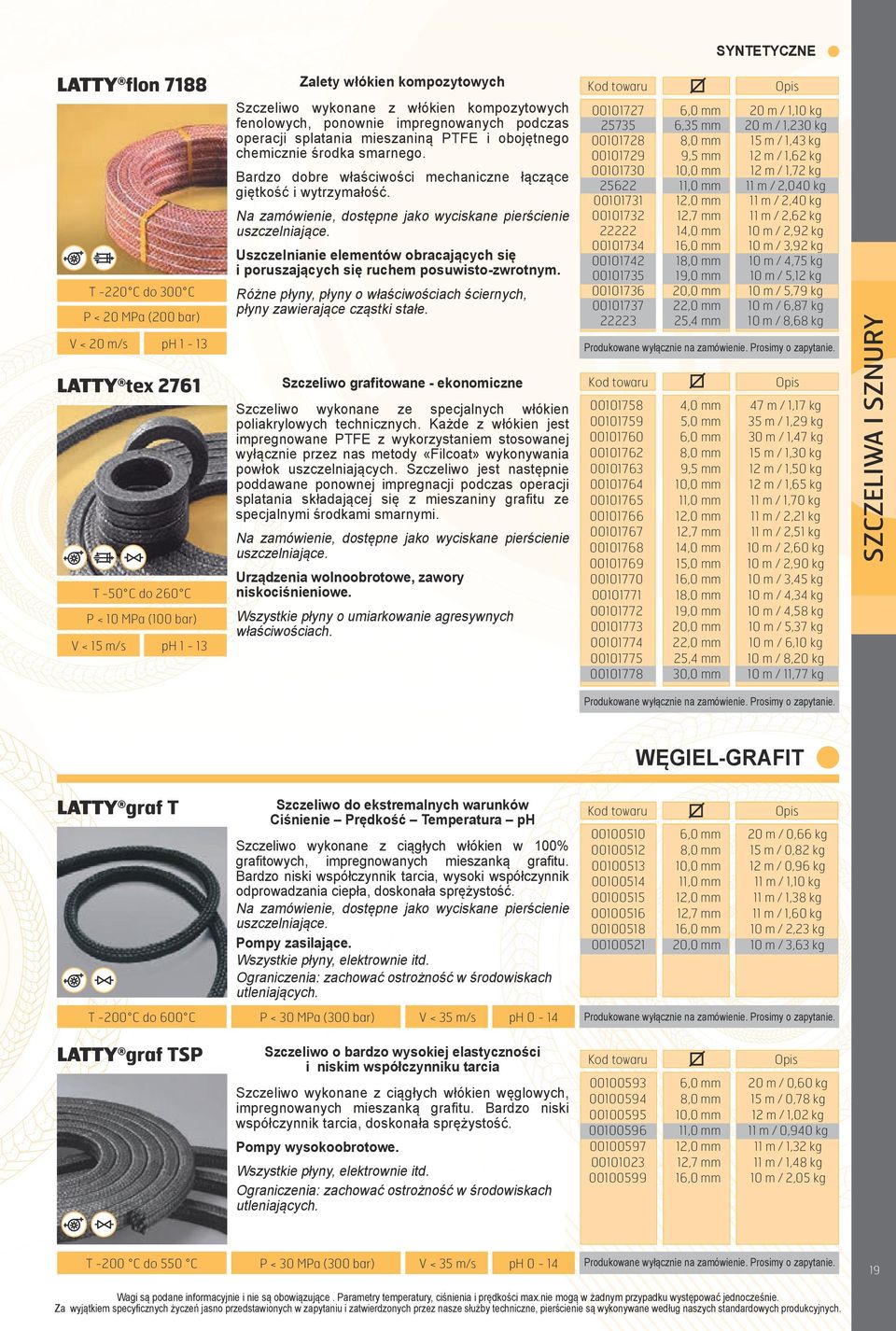

19 SYNTETYCZNE LATTY flon 7188 T -220 C do 300 C P < 20 MPa (200 bar) V < 20 m/s ph 1-13 LATTY tex 2761 T -50 C do 260 C P < 10 MPa (100 bar) V < 15 m/s ph 1-13 Zalety włókien kompozytowych Szczeliwo wykonane z włókien kompozytowych fenolowych, ponownie impregnowanych podczas operacji splatania mieszaniną PTFE i obojętnego chemicznie środka smarnego. Bardzo dobre właściwości mechaniczne łączące giętkość i wytrzymałość. Uszczelnianie elementów obracających się i poruszających się ruchem posuwisto-zwrotnym. Różne płyny, płyny o właściwościach ściernych, płyny zawierające cząstki stałe. Szczeliwo grafitowane - ekonomiczne Szczeliwo wykonane ze specjalnych włókien poliakrylowych technicznych. Każde z włókien jest impregnowane PTFE z wykorzystaniem stosowanej wyłącznie przez nas metody «Filcoat» wykonywania powłok uszczelniających. Szczeliwo jest następnie poddawane ponownej impregnacji podczas operacji splatania składającej się z mieszaniny grafitu ze specjalnymi środkami smarnymi. Urządzenia wolnoobrotowe, zawory niskociśnieniowe. Wszystkie płyny o umiarkowanie agresywnych właściwościach m / 1,10 kg m / 1,230 kg m / 1,43 kg m / 1,62 kg m / 1,72 kg ,0 mm 11 m / 2, kg m / 2,40 kg m / 2,62 kg m / 2,92 kg m / 3,92 kg m / 4,75 kg ,0 mm 10 m / 5,12 kg ,0 mm 10 m / 5,79 kg ,0 mm 10 m / 6,87 kg ,4 mm 10 m / 8,68 kg ,0 mm 47 m / 1,17 kg ,0 mm 35 m / 1,29 kg m / 1,47 kg m / 1,30 kg m / 1,50 kg m / 1,65 kg ,0 mm 11 m / 1,70 kg m / 2,21 kg m / 2,51 kg m / 2,60 kg ,0 mm 10 m / 2,90 kg m / 3,45 kg m / 4,34 kg ,0 mm 10 m / 4,58 kg ,0 mm 10 m / 5,37 kg ,0 mm 10 m / 6,10 kg ,4 mm 10 m / 8,20 kg ,0 mm 10 m / 11,77 kg SZCZELIWA I SZNURY WĘGIEL-GRAFIT LATTY graf T Szczeliwo do ekstremalnych warunków Ciśnienie Prędkość Temperatura ph Szczeliwo wykonane z ciągłych włókien w 100% grafitowych, impregnowanych mieszanką grafitu. Bardzo niski współczynnik tarcia, wysoki współczynnik odprowadzania ciepła, doskonała sprężystość. Pompy zasilające. Wszystkie płyny, elektrownie itd. Ograniczenia: zachować ostrożność w środowiskach utleniających. T -200 C do 600 C P < 30 MPa (300 bar) V < 35 m/s ph ,0 mm 20,0 mm 20 m / 0,66 kg 15 m / 0,82 kg 12 m / 0,96 kg 11 m / 1,10 kg 11 m / 1,38 kg 11 m / 1,60 kg 10 m / 2,23 kg 10 m / 3,63 kg LATTY graf TSP Szczeliwo o bardzo wysokiej elastyczności i niskim współczynniku tarcia Szczeliwo wykonane z ciągłych włókien węglowych, impregnowanych mieszanką grafitu. Bardzo niski współczynnik tarcia, doskonała sprężystość. Pompy wysokoobrotowe. Wszystkie płyny, elektrownie itd. Ograniczenia: zachować ostrożność w środowiskach utleniających ,0 mm 20 m / 0,60 kg 15 m / 0,78 kg 12 m / 1,02 kg 11 m / 0,940 kg 11 m / 1,32 kg 11 m / 1,48 kg 10 m / 2,05 kg T -200 C do 550 C P < 30 MPa (300 bar) V < 35 m/s ph Wagi są podane informacyjnie i nie są obowiązujące. Parametry temperatury, ciśnienia i prędkości max.nie mogą w żadnym przypadku występować jednocześnie. Za wyjątkiem specyficznych życzeń jasno przedstawionych w zapytaniu i zatwierdzonych przez nasze służby techniczne, pierścienie są wykonywane według naszych standardowych produkcyjnych.
