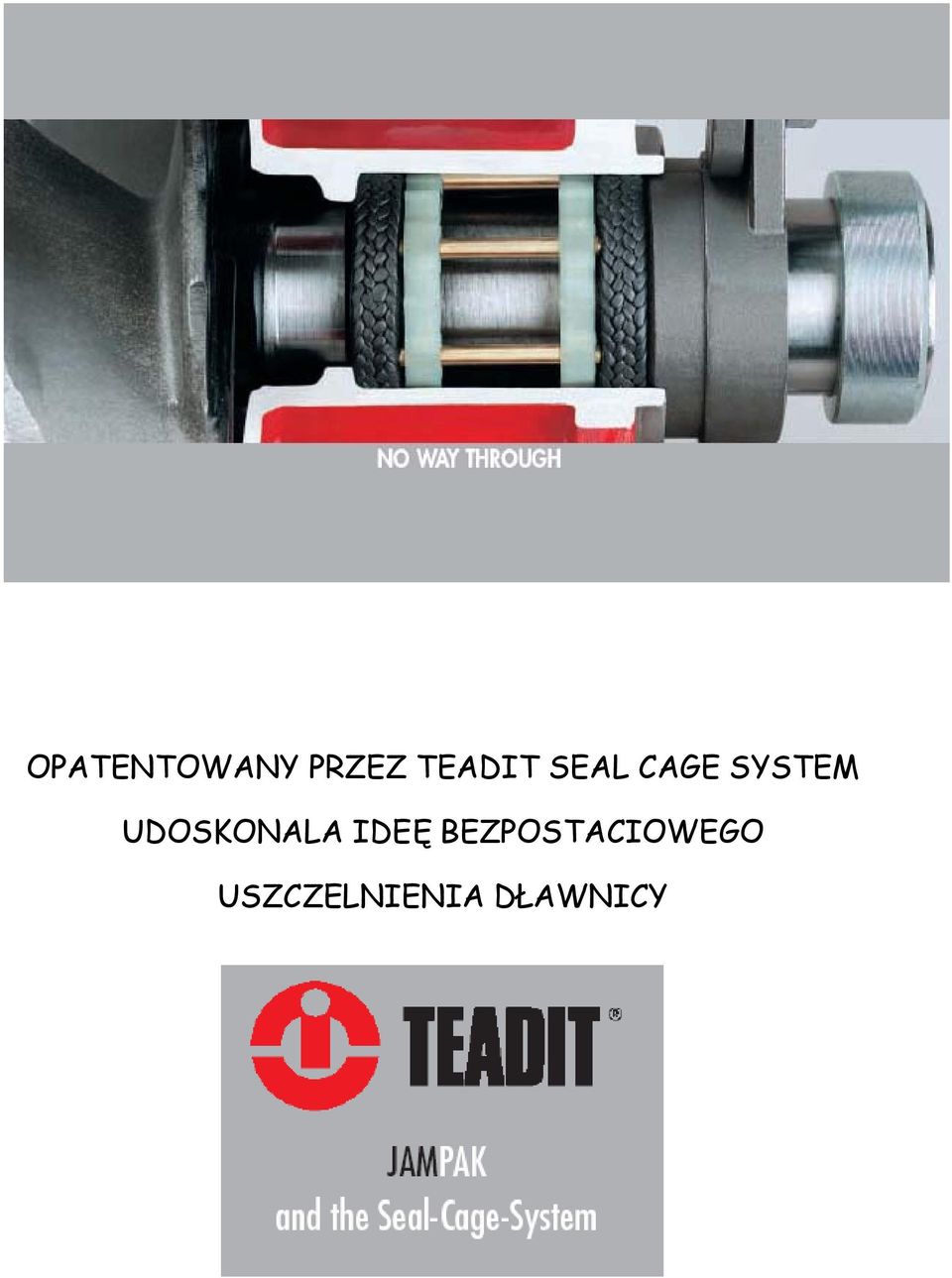

1 OPATENTOWANY PRZEZ TEADIT SEAL CAGE SYSTEM UDOSKONALA IDEĘ BEZPOSTACIOWEGO USZCZELNIENIA DŁAWNICY

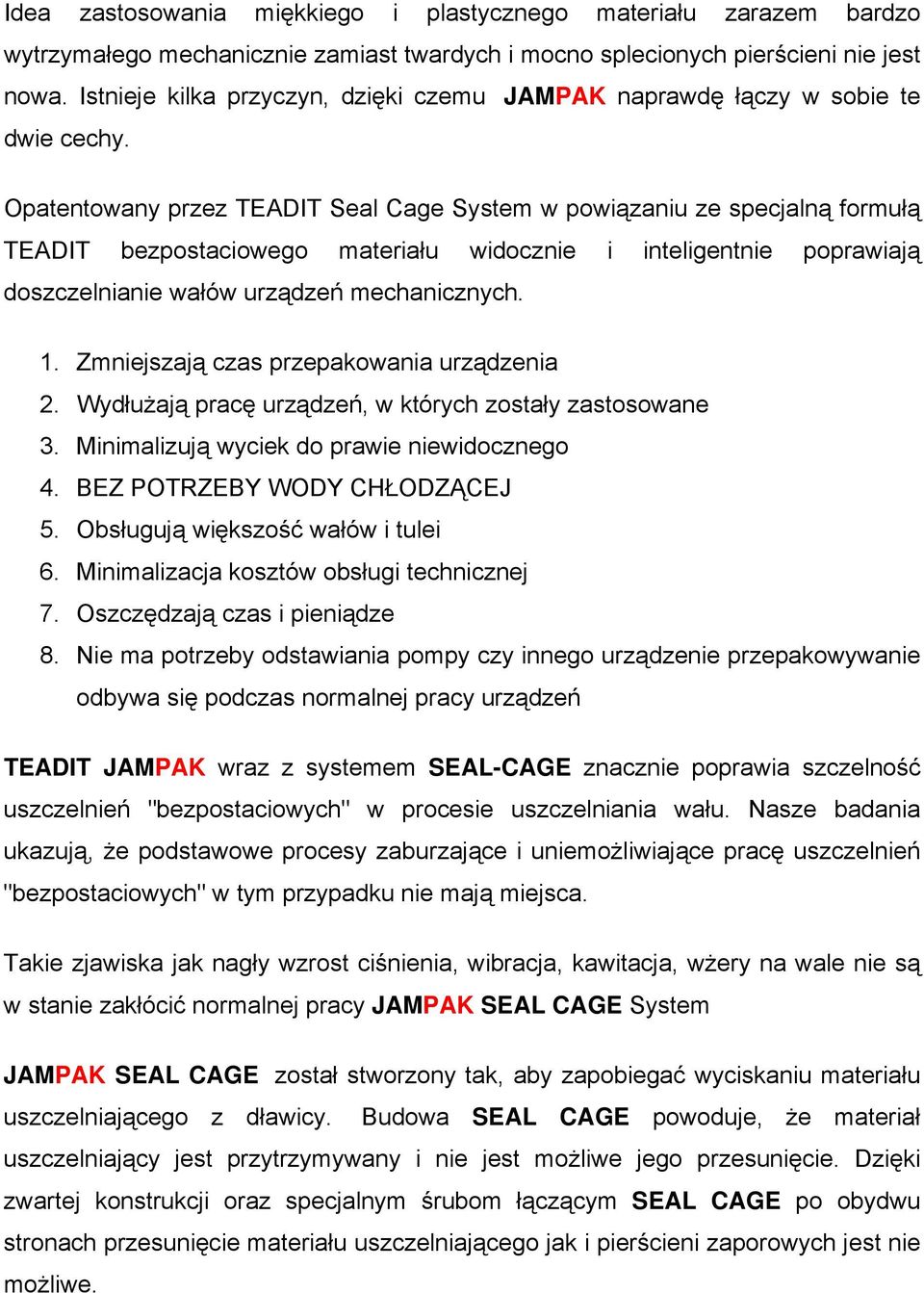

2 Idea zastosowania miękkiego i plastycznego materiału zarazem bardzo wytrzymałego mechanicznie zamiast twardych i mocno splecionych pierścieni nie jest nowa. Istnieje kilka przyczyn, dzięki czemu JAMPAK naprawdę łączy w sobie te dwie cechy. Opatentowany przez TEADIT Seal Cage System w powiązaniu ze specjalną formułą TEADIT bezpostaciowego materiału widocznie i inteligentnie poprawiają doszczelnianie wałów urządzeń mechanicznych. 1. Zmniejszają czas przepakowania 2. Wydłużają pracę urządzeń, w których zostały zastosowane 3. Minimalizują wyciek do prawie niewidocznego 4. BEZ POTRZEBY WODY CHŁODZĄCEJ 5. Obsługują większość wałów i tulei 6. Minimalizacja kosztów obsługi technicznej 7. Oszczędzają czas i pieniądze 8. Nie ma potrzeby odstawiania pompy czy innego urządzenie przepakowywanie odbywa się podczas normalnej pracy urządzeń TEADIT JAMPAK wraz z systemem SEAL-CAGE znacznie poprawia szczelność uszczelnień "bezpostaciowych" w procesie uszczelniania wału. Nasze badania ukazują, że podstawowe procesy zaburzające i uniemożliwiające pracę uszczelnień "bezpostaciowych" w tym przypadku nie mają miejsca. Takie zjawiska jak nagły wzrost ciśnienia, wibracja, kawitacja, wżery na wale nie są w stanie zakłócić normalnej pracy JAMPAK SEAL CAGE System JAMPAK SEAL CAGE został stworzony tak, aby zapobiegać wyciskaniu materiału uszczelniającego z dławicy. Budowa SEAL CAGE powoduje, że materiał uszczelniający jest przytrzymywany i nie jest możliwe jego przesunięcie. Dzięki zwartej konstrukcji oraz specjalnym śrubom łączącym SEAL CAGE po obydwu stronach przesunięcie materiału uszczelniającego jak i pierścieni zaporowych jest nie możliwe.

Opatentowany przez TEADIT Seal Cage System w powiązaniu ze specjalną formułą TEADIT bezpostaciowego materiału widocznie i inteligentnie poprawiają doszczelnianie wałów urządzeń mechanicznych. 1.

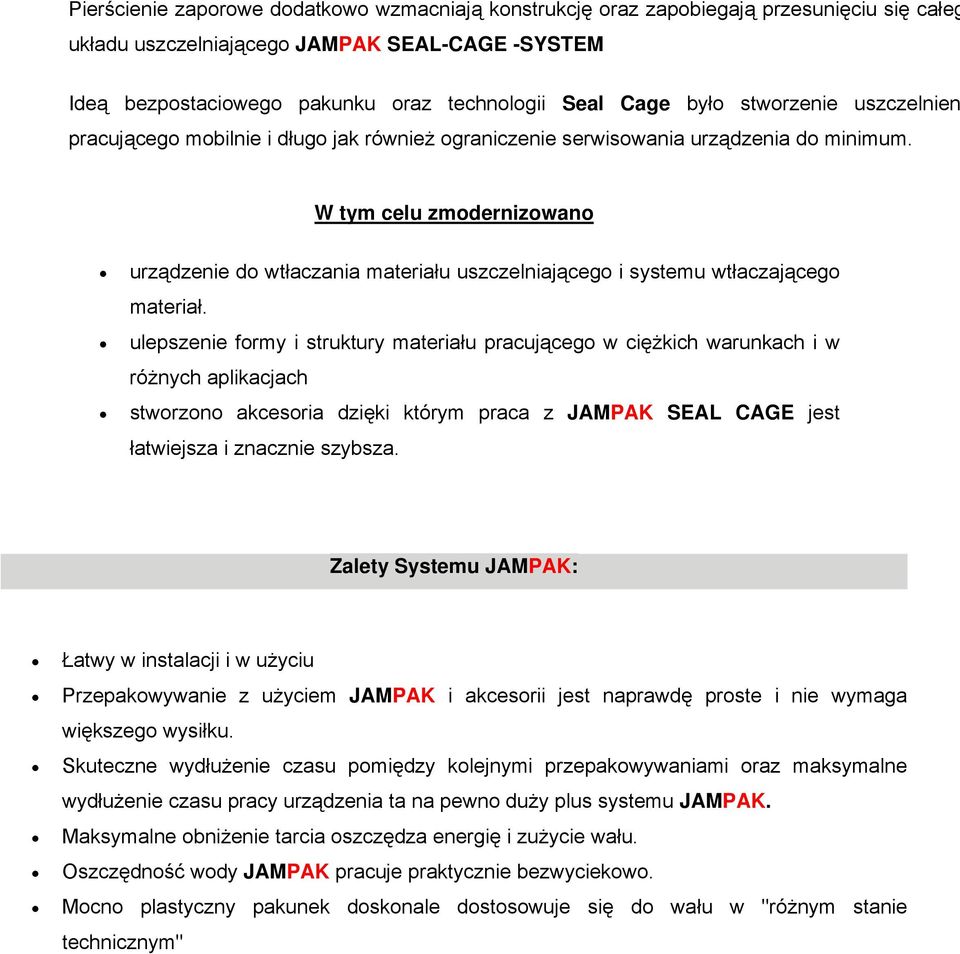

3 Pierścienie zaporowe dodatkowo wzmacniają konstrukcję oraz zapobiegają przesunięciu się całeg układu uszczelniającego JAMPAK SEAL-CAGE -SYSTEM Ideą bezpostaciowego pakunku oraz technologii Seal Cage było stworzenie uszczelnien pracującego mobilnie i długo jak również ograniczenie serwisowania do minimum. W tym celu zmodernizowano urządzenie do wtłaczania materiału uszczelniającego i systemu wtłaczającego materiał. ulepszenie formy i struktury materiału pracującego w ciężkich warunkach i w różnych aplikacjach stworzono akcesoria dzięki którym praca z JAMPAK SEAL CAGE jest łatwiejsza i znacznie szybsza. Zalety Systemu JAMPAK: Łatwy w instalacji i w użyciu Przepakowywanie z użyciem JAMPAK i akcesorii jest naprawdę proste i nie wymaga większego wysiłku. Skuteczne wydłużenie czasu pomiędzy kolejnymi przepakowywaniami oraz maksymalne wydłużenie czasu pracy ta na pewno duży plus systemu JAMPAK. Maksymalne obniżenie tarcia oszczędza energię i zużycie wału. Oszczędność wody JAMPAK pracuje praktycznie bezwyciekowo. Mocno plastyczny pakunek doskonale dostosowuje się do wału w "różnym stanie technicznym"

W tym celu zmodernizowano urządzenie do wtłaczania materiału uszczelniającego i systemu wtłaczającego materiał.

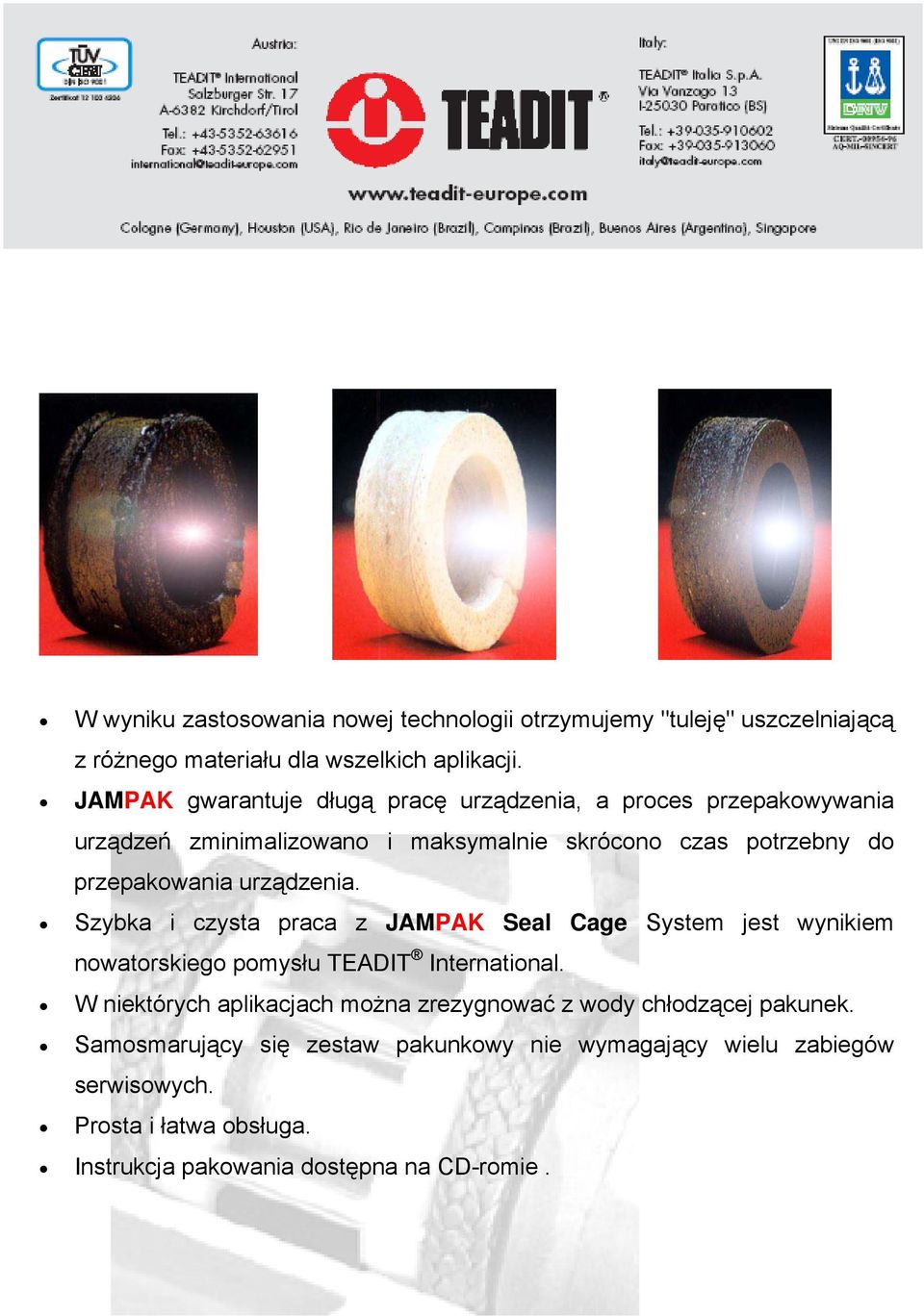

4 W wyniku zastosowania nowej technologii otrzymujemy "tuleję" uszczelniającą z różnego materiału dla wszelkich aplikacji. JAMPAK gwarantuje długą pracę, a proces przepakowywania urządzeń zminimalizowano i maksymalnie skrócono czas potrzebny do przepakowania. Szybka i czysta praca z JAMPAK Seal Cage System jest wynikiem nowatorskiego pomysłu TEADIT International. W niektórych aplikacjach można zrezygnować z wody chłodzącej pakunek. Samosmarujący się zestaw pakunkowy nie wymagający wielu zabiegów serwisowych. Prosta i łatwa obsługa. Instrukcja pakowania dostępna na CD-romie.

Szybka i czysta praca z JAMPAK Seal Cage System jest wynikiem nowatorskiego pomysłu TEADIT International.

5 TEADIT JAMPAK przegląd materiałów bezpostaciowych JAMPAK 20 JAMPAK 25 JAMPAK 26 JAMPAK 27 JAMPAK 29 Formowany z foliowanych partykuł czystego Nietoksyczny, Idealne uformowany z Wysokoodporny produkt Uformowany z pełni ekspondowanego grafitu niebrudzący, czysty wysokojakościowych syntetyczny, dodatkowo syntetycznych włókien oraz śrdków smarujących uformowany PTFE włókien PTFE dodatkowo wzmacniany pierścieniem dodatkowo smarowanych odpornych na posiada dopuszczenie wzbogacony smarami i idealny na trudne nieplamiącym środkiem ekstremalne ciśnienie i FDA na stosowanie do inhibitorami szczególnie aplikację i smarnym do ogólnego temperaturę, Do aplikacji z żywnością i odporny na media wysokoabrazyjne media. użytku najtrudniejszych aplikacji przemyśle spożywczym chemiczne przemysłowych JAMPAK Aplikacje: Media: Pompy Pompy Woda Chemia, para, kaustyczna, paliwa, mocno węglowodory ścierające media Pompy Pompy Pompy Woda morska, Żywność, leki, Woda morska, solanki, zasady woda pitna, ścieki, mleczko i kwasy, kwasy żrące wapienne, inne rozpuszczalniki Kolor: Czarny Czarny Biały Czarny Biały Parametry pracy ph Max.Temp. C Prędkości wału [fmp] Rekomendowane pierścienie wzmacniające 260 (600 )Para (850 )Ox atm / / / / /2060 *- Inne typy szczeliw jak i pierścienie zabezpieczające czy też gotowe uszczelki płaskie mogą być zastosowane po uprzednim skonsultowaniu z działem technicznym EKOMAR Sp. z o.o lub z przedstawicielem regionalnym.

pierścieniem dodatkowo smarowanych odpornych na posiada dopuszczenie wzbogacony smarami i idealny na trudne nieplamiącym środkiem ekstremalne ciśnienie i FDA na stosowanie do inhibitorami szczególnie

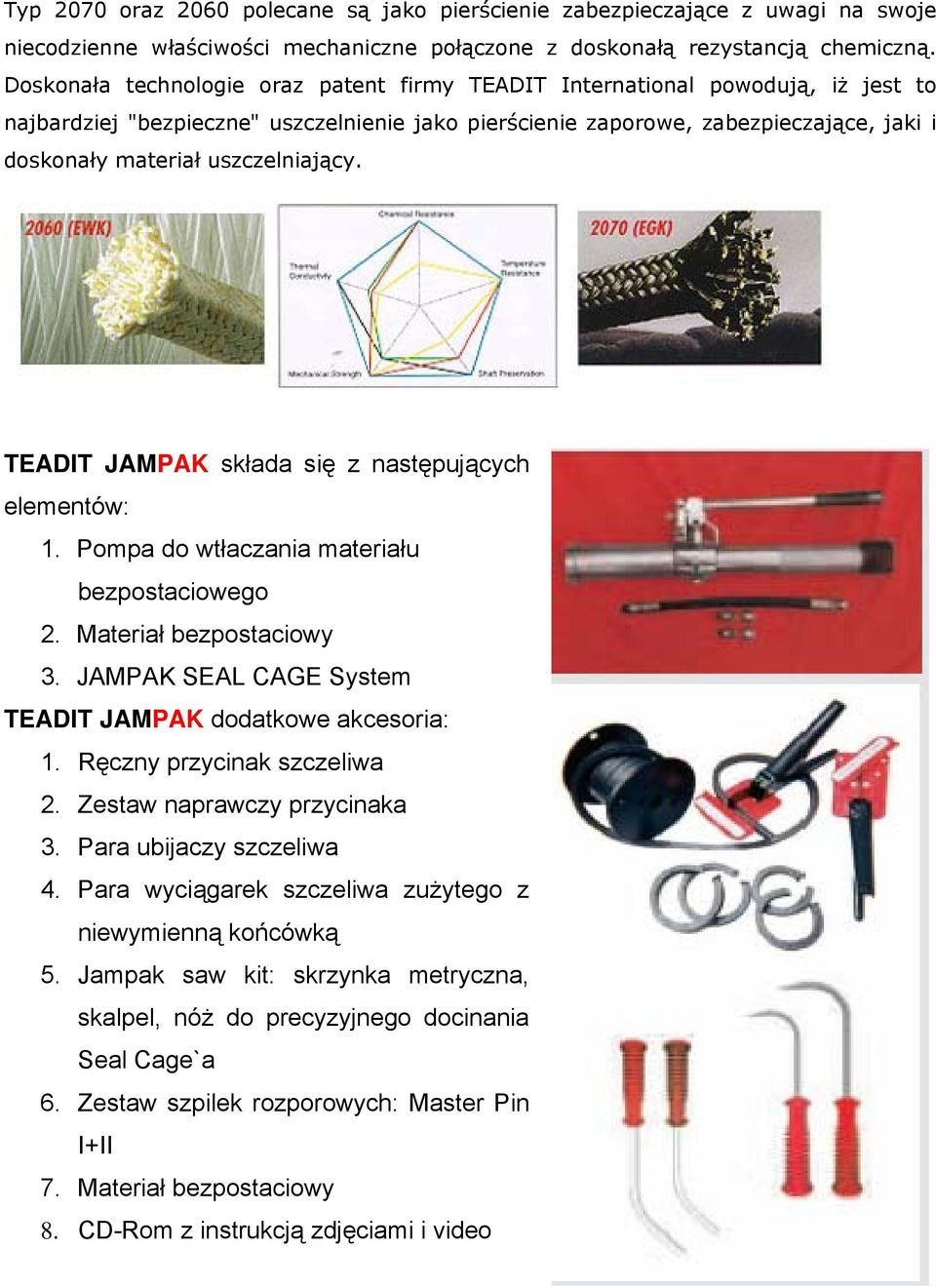

6 Typ 2070 oraz 2060 polecane są jako pierścienie zabezpieczające z uwagi na swoje niecodzienne właściwości mechaniczne połączone z doskonałą rezystancją chemiczną. Doskonała technologie oraz patent firmy TEADIT International powodują, iż jest to najbardziej "bezpieczne" uszczelnienie jako pierścienie zaporowe, zabezpieczające, jaki i doskonały materiał uszczelniający. TEADIT JAMPAK składa się z następujących elementów: 1. Pompa do wtłaczania materiału bezpostaciowego 2. Materiał bezpostaciowy 3. JAMPAK SEAL CAGE System TEADIT JAMPAK dodatkowe akcesoria: 1. Ręczny przycinak szczeliwa 2. Zestaw naprawczy przycinaka 3. Para ubijaczy szczeliwa 4. Para wyciągarek szczeliwa zużytego z niewymienną końcówką 5. Jampak saw kit: skrzynka metryczna, skalpel, nóż do precyzyjnego docinania Seal Cage`a 6. Zestaw szpilek rozporowych: Master Pin I+II 7. Materiał bezpostaciowy 8. CD-Rom z instrukcją zdjęciami i video

uszczelniający. TEADIT JAMPAK składa się z następujących elementów: 1. Pompa do wtłaczania materiału bezpostaciowego 2. Materiał bezpostaciowy 3.
