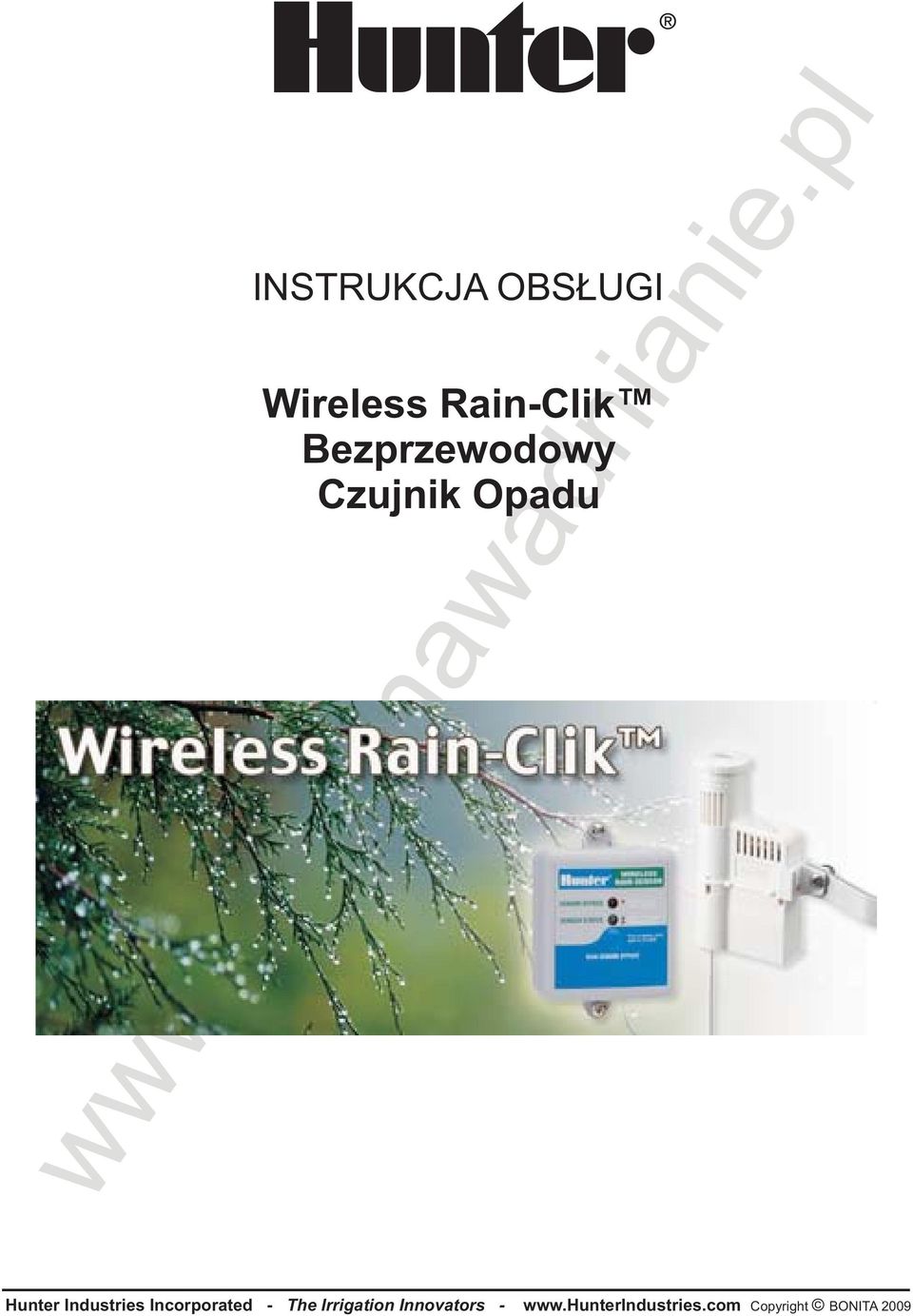

1 INSTRUKCJA OBS UGI Wireless Rain-Clik

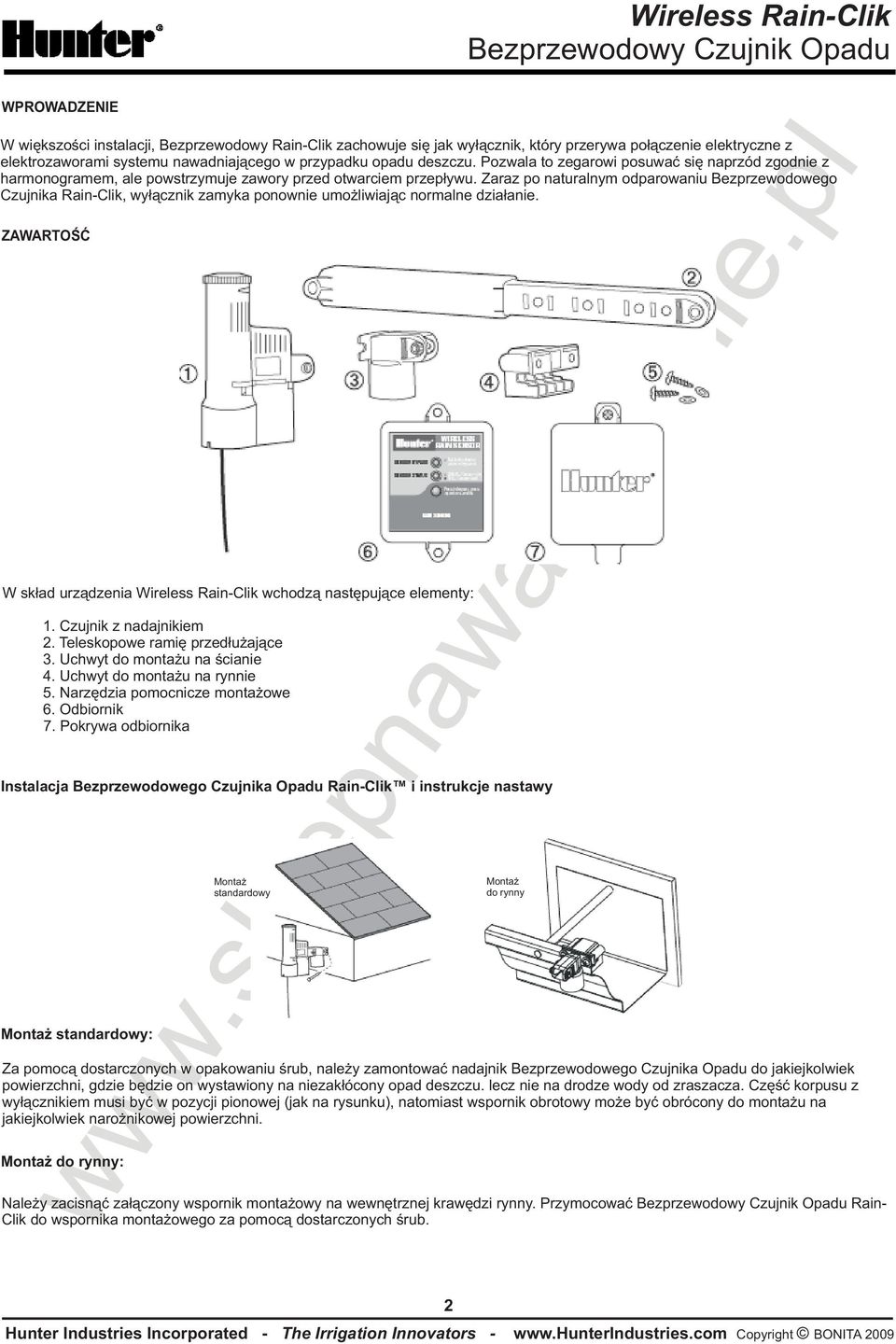

2 WPROWADZENIE W wiêkszoœci instalacji, Rain-Clik zachowuje siê jak wy³¹cznik, który przerywa po³¹czenie elektryczne z elektrozaworami systemu nawadniaj¹cego w przypadku opadu deszczu. Pozwala to zegarowi posuwaæ siê naprzód zgodnie z harmonogramem, ale powstrzymuje zawory przed otwarciem przep³ywu. Zaraz po naturalnym odparowaniu Bezprzewodowego Czujnika Rain-Clik, wy³¹cznik zamyka ponownie umo liwiaj¹c normalne dzia³anie. ZAWARTOŒÆ W sk³ad urz¹dzenia Wireless Rain-Clik wchodz¹ nastêpuj¹ce elementy: 1. Czujnik z nadajnikiem 2. Teleskopowe ramiê przed³u aj¹ce 3. Uchwyt do monta u na œcianie 4. Uchwyt do monta u na rynnie 5. Narzêdzia pomocnicze monta owe 6. Odbiornik 7. Pokrywa odbiornika Instalacja Bezprzewodowego Czujnika Opadu Rain-Clik i instrukcje nastawy Monta standardowy Monta do rynny Monta standardowy: Za pomoc¹ dostarczonych w opakowaniu œrub, nale y zamontowaæ nadajnik Bezprzewodowego Czujnika Opadu do jakiejkolwiek powierzchni, gdzie bêdzie on wystawiony na niezak³ócony opad deszczu. lecz nie na drodze wody od zraszacza. Czêœæ korpusu z wy³¹cznikiem musi byæ w pozycji pionowej (jak na rysunku), natomiast wspornik obrotowy mo e byæ obrócony do monta u na jakiejkolwiek naro nikowej powierzchni. Monta do rynny: Nale y zacisn¹æ za³¹czony wspornik monta owy na wewnêtrznej krawêdzi rynny. Przymocowaæ Rain- Clik do wspornika monta owego za pomoc¹ dostarczonych œrub. 2

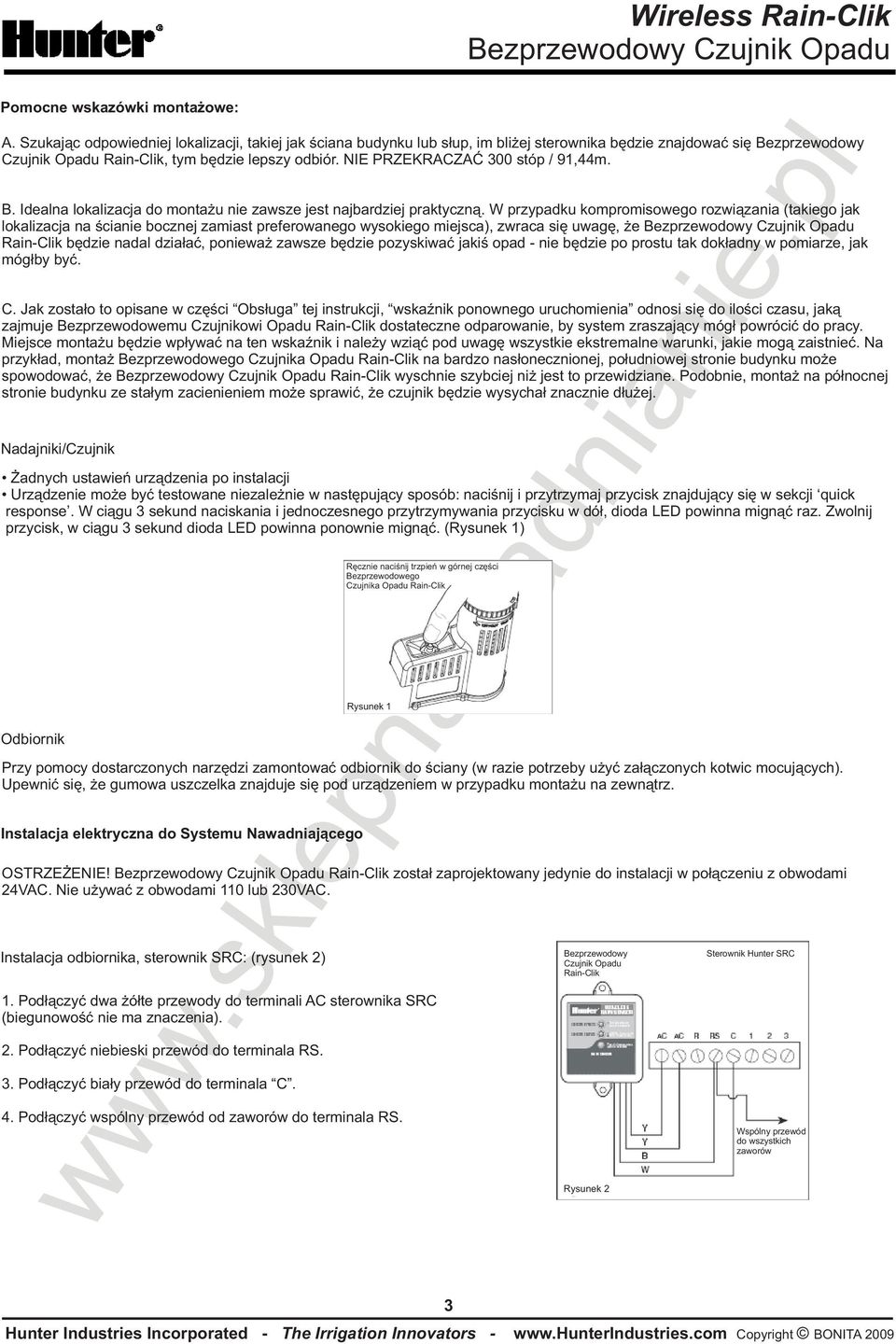

3 Pomocne wskazówki monta owe: A. Szukaj¹c odpowiedniej lokalizacji, takiej jak œciana budynku lub s³up, im bli ej sterownika bêdzie znajdowaæ siê Rain-Clik, tym bêdzie lepszy odbiór. NIE PRZEKRACZAÆ 300 stóp / 91,44m. B. Idealna lokalizacja do monta u nie zawsze jest najbardziej praktyczn¹. W przypadku kompromisowego rozwi¹zania (takiego jak lokalizacja na œcianie bocznej zamiast preferowanego wysokiego miejsca), zwraca siê uwagê, e Rain-Clik bêdzie nadal dzia³aæ, poniewa zawsze bêdzie pozyskiwaæ jakiœ opad - nie bêdzie po prostu tak dok³adny w pomiarze, jak móg³by byæ. C. Jak zosta³o to opisane w czêœci Obs³uga tej instrukcji, wskaÿnik ponownego uruchomienia odnosi siê do iloœci czasu, jak¹ zajmuje Bezprzewodowemu Czujnikowi Opadu Rain-Clik dostateczne odparowanie, by system zraszaj¹cy móg³ powróciæ do pracy. Miejsce monta u bêdzie wp³ywaæ na ten wskaÿnik i nale y wzi¹æ pod uwagê wszystkie ekstremalne warunki, jakie mog¹ zaistnieæ. Na przyk³ad, monta Bezprzewodowego Czujnika Opadu Rain-Clik na bardzo nas³onecznionej, po³udniowej stronie budynku mo e spowodowaæ, e Rain-Clik wyschnie szybciej ni jest to przewidziane. Podobnie, monta na pó³nocnej stronie budynku ze sta³ym zacienieniem mo e sprawiæ, e czujnik bêdzie wysycha³ znacznie d³u ej. Nadajniki/Czujnik adnych ustawieñ urz¹dzenia po instalacji Urz¹dzenie mo e byæ testowane niezale nie w nastêpuj¹cy sposób: naciœnij i przytrzymaj przycisk znajduj¹cy siê w sekcji quick response. W ci¹gu 3 sekund naciskania i jednoczesnego przytrzymywania przycisku w dó³, dioda LED powinna mign¹æ raz. Zwolnij przycisk, w ci¹gu 3 sekund dioda LED powinna ponownie mign¹æ. (Rysunek 1) Rêcznie naciœnij trzpieñ w górnej czêœci Bezprzewodowego Czujnika Opadu Rain-Clik Rysunek 1 Odbiornik Przy pomocy dostarczonych narzêdzi zamontowaæ odbiornik do œciany (w razie potrzeby u yæ za³¹czonych kotwic mocuj¹cych). Upewniæ siê, e gumowa uszczelka znajduje siê pod urz¹dzeniem w przypadku monta u na zewn¹trz. Instalacja elektryczna do Systemu Nawadniaj¹cego OSTRZE ENIE! Rain-Clik zosta³ zaprojektowany jedynie do instalacji w po³¹czeniu z obwodami 24VAC. Nie u ywaæ z obwodami 110 lub 230VAC. Instalacja odbiornika, sterownik SRC: (rysunek 2) 1. Pod³¹czyæ dwa ó³te przewody do terminali AC sterownika SRC (biegunowoœæ nie ma znaczenia). 2. Pod³¹czyæ niebieski przewód do terminala RS. 3. Pod³¹czyæ bia³y przewód do terminala C. 4. Pod³¹czyæ wspólny przewód od zaworów do terminala RS. Rain-Clik Sterownik Hunter SRC Wspólny przewód do wszystkich zaworów Rysunek 2 3

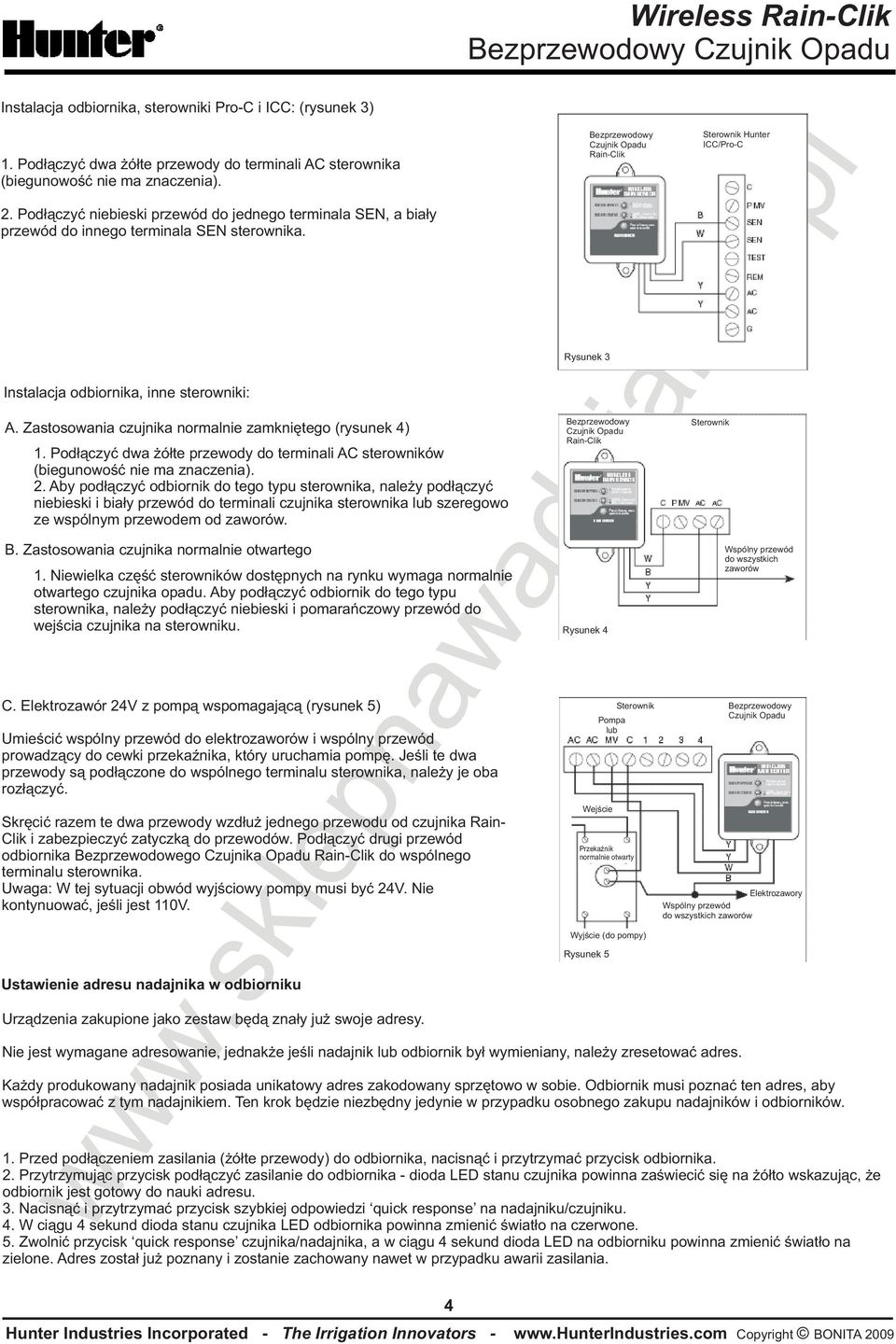

4 Instalacja odbiornika, sterowniki Pro-C i ICC: (rysunek 3) 1. Pod³¹czyæ dwa ó³te przewody do terminali AC sterownika (biegunowoœæ nie ma znaczenia). 2. Pod³¹czyæ niebieski przewód do jednego terminala SEN, a bia³y przewód do innego terminala SEN sterownika. Rain-Clik Sterownik Hunter ICC/Pro-C Rysunek 3 Instalacja odbiornika, inne sterowniki: A. Zastosowania czujnika normalnie zamkniêtego (rysunek 4) 1. Pod³¹czyæ dwa ó³te przewody do terminali AC sterowników (biegunowoœæ nie ma znaczenia). 2. Aby pod³¹czyæ odbiornik do tego typu sterownika, nale y pod³¹czyæ niebieski i bia³y przewód do terminali czujnika sterownika lub szeregowo ze wspólnym przewodem od zaworów. B. Zastosowania czujnika normalnie otwartego 1. Niewielka czêœæ sterowników dostêpnych na rynku wymaga normalnie otwartego czujnika opadu. Aby pod³¹czyæ odbiornik do tego typu sterownika, nale y pod³¹czyæ niebieski i pomarañczowy przewód do wejœcia czujnika na sterowniku. Rain-Clik Rysunek 4 Sterownik Wspólny przewód do wszystkich zaworów C. Elektrozawór 24V z pomp¹ wspomagaj¹c¹ (rysunek 5) Umieœciæ wspólny przewód do elektrozaworów i wspólny przewód prowadz¹cy do cewki przekaÿnika, który uruchamia pompê. Jeœli te dwa przewody s¹ pod³¹czone do wspólnego terminalu sterownika, nale y je oba roz³¹czyæ. Skrêciæ razem te dwa przewody wzd³u jednego przewodu od czujnika Rain- Clik i zabezpieczyæ zatyczk¹ do przewodów. Pod³¹czyæ drugi przewód odbiornika Bezprzewodowego Czujnika Opadu Rain-Clik do wspólnego terminalu sterownika. Uwaga: W tej sytuacji obwód wyjœciowy pompy musi byæ 24V. Nie kontynuowaæ, jeœli jest 110V. Sterownik Pompa lub Wejœcie PrzekaŸnik normalnie otwarty Elektrozawory Wspólny przewód do wszystkich zaworów Wyjœcie (do pompy) Rysunek 5 Ustawienie adresu nadajnika w odbiorniku Urz¹dzenia zakupione jako zestaw bêd¹ zna³y ju swoje adresy. Nie jest wymagane adresowanie, jednak e jeœli nadajnik lub odbiornik by³ wymieniany, nale y zresetowaæ adres. Ka dy produkowany nadajnik posiada unikatowy adres zakodowany sprzêtowo w sobie. Odbiornik musi poznaæ ten adres, aby wspó³pracowaæ z tym nadajnikiem. Ten krok bêdzie niezbêdny jedynie w przypadku osobnego zakupu nadajników i odbiorników. 1. Przed pod³¹czeniem zasilania ( ó³te przewody) do odbiornika, nacisn¹æ i przytrzymaæ przycisk odbiornika. 2. Przytrzymuj¹c przycisk pod³¹czyæ zasilanie do odbiornika - dioda LED stanu czujnika powinna zaœwieciæ siê na ó³to wskazuj¹c, e odbiornik jest gotowy do nauki adresu. 3. Nacisn¹æ i przytrzymaæ przycisk szybkiej odpowiedzi quick response na nadajniku/czujniku. 4. W ci¹gu 4 sekund dioda stanu czujnika LED odbiornika powinna zmieniæ œwiat³o na czerwone. 5. Zwolniæ przycisk quick response czujnika/nadajnika, a w ci¹gu 4 sekund dioda LED na odbiorniku powinna zmieniæ œwiat³o na zielone. Adres zosta³ ju poznany i zostanie zachowany nawet w przypadku awarii zasilania. 4

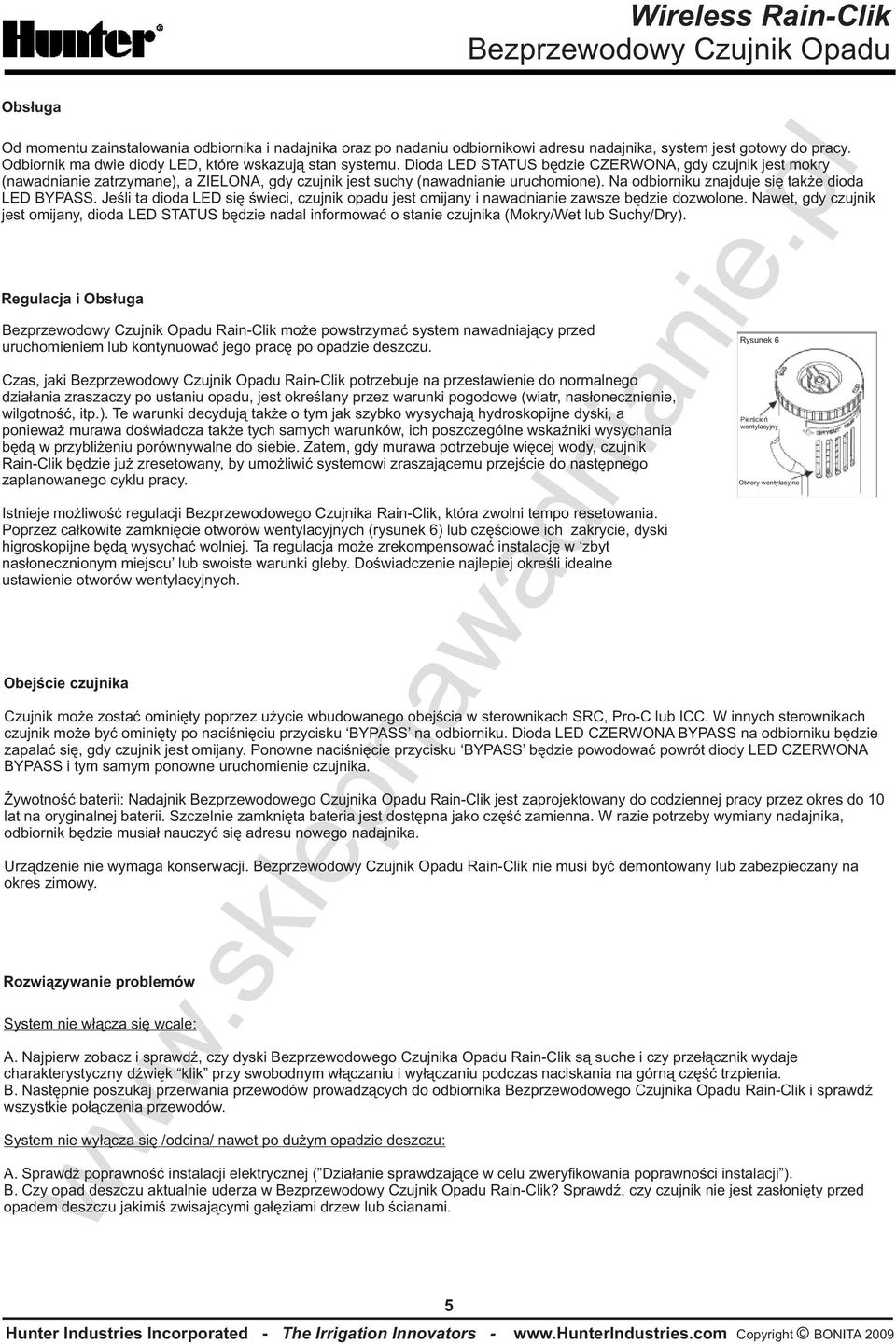

5 Obs³uga Od momentu zainstalowania odbiornika i nadajnika oraz po nadaniu odbiornikowi adresu nadajnika, system jest gotowy do pracy. Odbiornik ma dwie diody LED, które wskazuj¹ stan systemu. Dioda LED STATUS bêdzie CZERWONA, gdy czujnik jest mokry (nawadnianie zatrzymane), a ZIELONA, gdy czujnik jest suchy (nawadnianie uruchomione). Na odbiorniku znajduje siê tak e dioda LED BYPASS. Jeœli ta dioda LED siê œwieci, czujnik opadu jest omijany i nawadnianie zawsze bêdzie dozwolone. Nawet, gdy czujnik jest omijany, dioda LED STATUS bêdzie nadal informowaæ o stanie czujnika (Mokry/Wet lub Suchy/Dry). Regulacja i Obs³uga Rain-Clik mo e powstrzymaæ system nawadniaj¹cy przed uruchomieniem lub kontynuowaæ jego pracê po opadzie deszczu. Czas, jaki Rain-Clik potrzebuje na przestawienie do normalnego dzia³ania zraszaczy po ustaniu opadu, jest okreœlany przez warunki pogodowe (wiatr, nas³onecznienie, wilgotnoœæ, itp.). Te warunki decyduj¹ tak e o tym jak szybko wysychaj¹ hydroskopijne dyski, a poniewa murawa doœwiadcza tak e tych samych warunków, ich poszczególne wskaÿniki wysychania bêd¹ w przybli eniu porównywalne do siebie. Zatem, gdy murawa potrzebuje wiêcej wody, czujnik Rain-Clik bêdzie ju zresetowany, by umo liwiæ systemowi zraszaj¹cemu przejœcie do nastêpnego zaplanowanego cyklu pracy. Rysunek 6 Pierœcieñ wentylacyjny Otwory wentylacyjne Istnieje mo liwoœæ regulacji Bezprzewodowego Czujnika Rain-Clik, która zwolni tempo resetowania. Poprzez ca³kowite zamkniêcie otworów wentylacyjnych (rysunek 6) lub czêœciowe ich zakrycie, dyski higroskopijne bêd¹ wysychaæ wolniej. Ta regulacja mo e zrekompensowaæ instalacjê w zbyt nas³onecznionym miejscu lub swoiste warunki gleby. Doœwiadczenie najlepiej okreœli idealne ustawienie otworów wentylacyjnych. Obejœcie czujnika Czujnik mo e zostaæ ominiêty poprzez u ycie wbudowanego obejœcia w sterownikach SRC, Pro-C lub ICC. W innych sterownikach czujnik mo e byæ ominiêty po naciœniêciu przycisku BYPASS na odbiorniku. Dioda LED CZERWONA BYPASS na odbiorniku bêdzie zapalaæ siê, gdy czujnik jest omijany. Ponowne naciœniêcie przycisku BYPASS bêdzie powodowaæ powrót diody LED CZERWONA BYPASS i tym samym ponowne uruchomienie czujnika. ywotnoœæ baterii: Nadajnik Bezprzewodowego Czujnika Opadu Rain-Clik jest zaprojektowany do codziennej pracy przez okres do 10 lat na oryginalnej baterii. Szczelnie zamkniêta bateria jest dostêpna jako czêœæ zamienna. W razie potrzeby wymiany nadajnika, odbiornik bêdzie musia³ nauczyæ siê adresu nowego nadajnika. Urz¹dzenie nie wymaga konserwacji. Rain-Clik nie musi byæ demontowany lub zabezpieczany na okres zimowy. Rozwi¹zywanie problemów System nie w³¹cza siê wcale: A. Najpierw zobacz i sprawdÿ, czy dyski Bezprzewodowego Czujnika Opadu Rain-Clik s¹ suche i czy prze³¹cznik wydaje charakterystyczny dÿwiêk klik przy swobodnym w³¹czaniu i wy³¹czaniu podczas naciskania na górn¹ czêœæ trzpienia. B. Nastêpnie poszukaj przerwania przewodów prowadz¹cych do odbiornika Bezprzewodowego Czujnika Opadu Rain-Clik i sprawdÿ wszystkie po³¹czenia przewodów. System nie wy³¹cza siê /odcina/ nawet po du ym opadzie deszczu: A. SprawdŸ poprawnoœæ instalacji elektrycznej ( Dzia³anie sprawdzaj¹ce w celu zweryfikowania poprawnoœci instalacji ). B. Czy opad deszczu aktualnie uderza w Rain-Clik? SprawdŸ, czy czujnik nie jest zas³oniêty przed opadem deszczu jakimiœ zwisaj¹cymi ga³êziami drzew lub œcianami. 5

6 NOTATKI 6

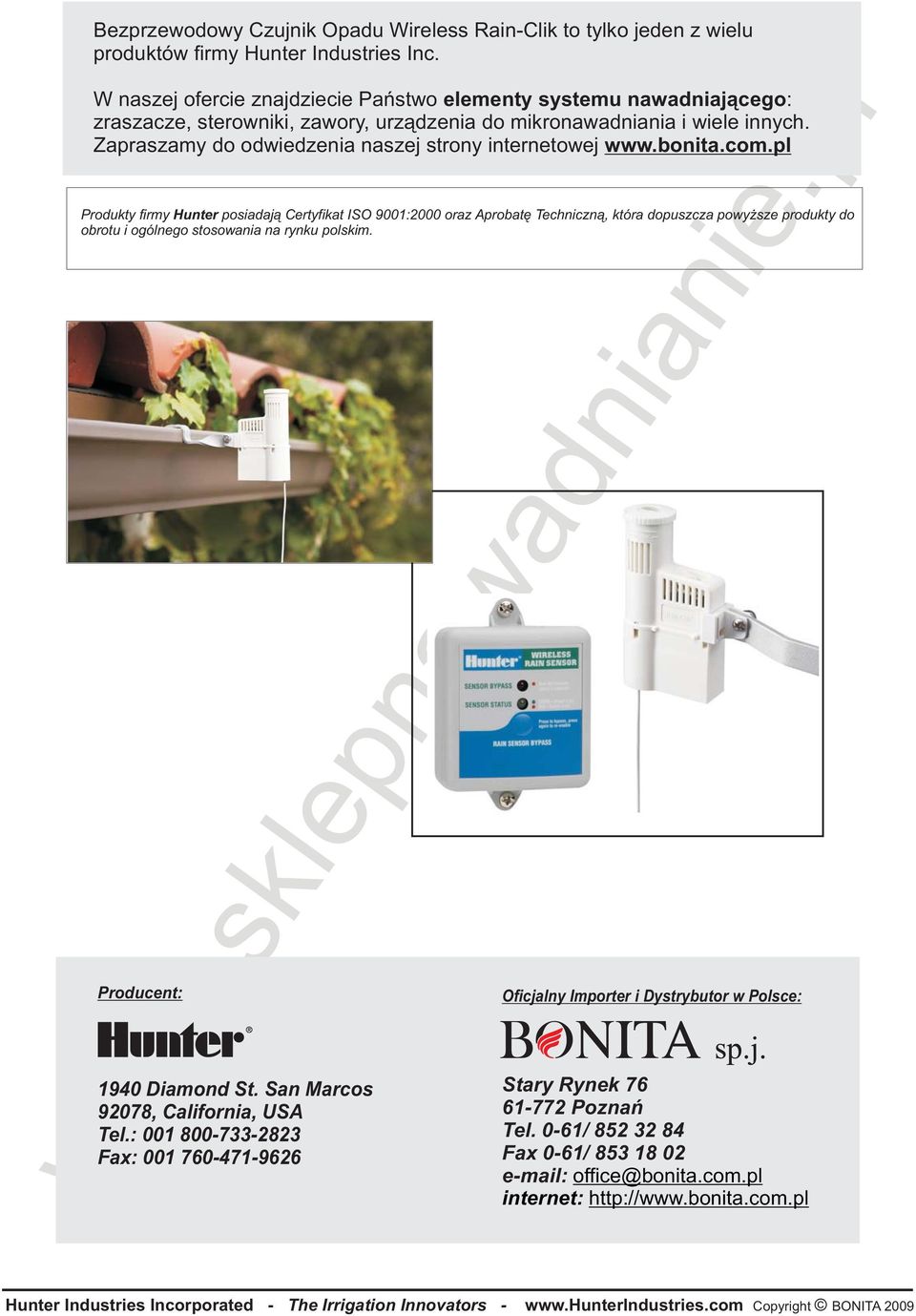

7 Wireless Rain-Clik to tylko jeden z wielu produktów firmy Hunter Industries Inc. W naszej ofercie znajdziecie Pañstwo elementy systemu nawadniaj¹cego: zraszacze, sterowniki, zawory, urz¹dzenia do mikronawadniania i wiele innych. Zapraszamy do odwiedzenia naszej strony internetowej Produkty firmy Hunter posiadaj¹ Certyfikat ISO 9001:2000 oraz Aprobatê Techniczn¹, która dopuszcza powy sze produkty do obrotu i ogólnego stosowania na rynku polskim. Producent: Oficjalny Importer i Dystrybutor w Polsce: 1940 Diamond St. San Marcos 92078, California, USA Tel.: Fax: Stary Rynek Poznañ Tel. 0-61/ Fax 0-61/ office@bonita.com.pl internet:
