1 SENER Ingeniería y Sistemas, S.A. TECHNOLOGIE SENER O WYSOKIEJ SPRAWNOŚCI zastosowane do Wytwarzania Energii z Odpadów (WtE) Strona 1

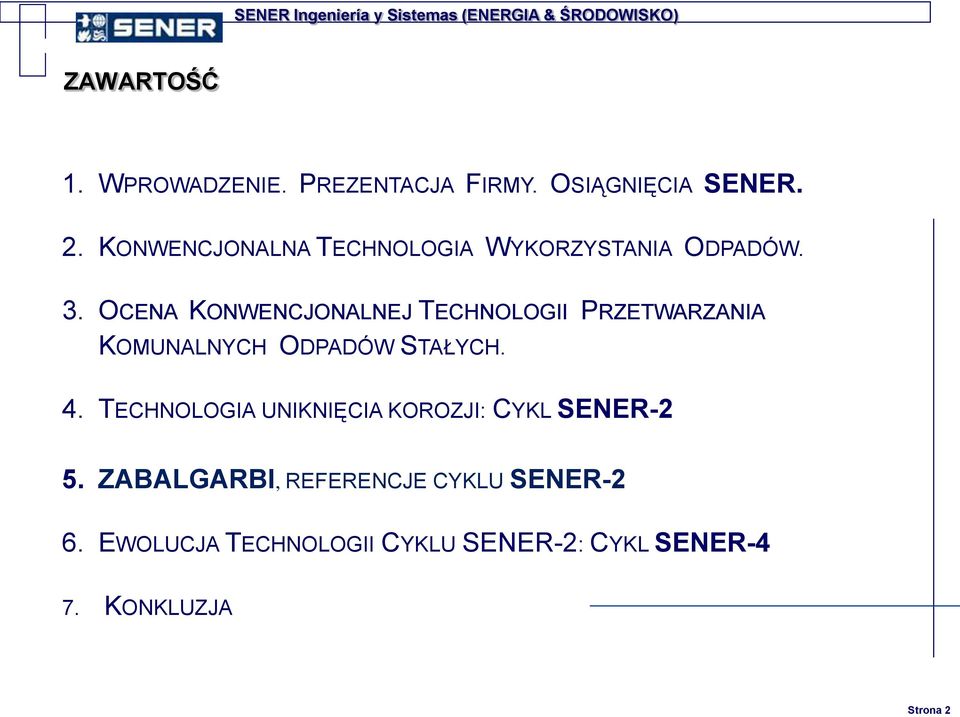

2 ZAWARTOŚĆ 1. WPROWADZENIE. PREZENTACJA FIRMY. OSIĄGNIĘCIA SENER. 2. KONWENCJONALNA TECHNOLOGIA WYKORZYSTANIA ODPADÓW. 3. OCENA KONWENCJONALNEJ TECHNOLOGII PRZETWARZANIA KOMUNALNYCH ODPADÓW STAŁYCH. 4. TECHNOLOGIA UNIKNIĘCIA KOROZJI: CYKL SENER-2 5. ZABALGARBI, REFERENCJE CYKLU SENER-2 6. EWOLUCJA TECHNOLOGII CYKLU SENER-2: CYKL SENER-4 7. KONKLUZJA Strona 2

OCENA KONWENCJONALNEJ TECHNOLOGII PRZETWARZANIA KOMUNALNYCH ODPADÓW STAŁYCH. 4.

3 1. WPROWADZENIE SENER powstał w 1956 roku SENER jest największą, prywatną /100%/, inżynieryjną firmą w Hiszpanii PRACOWNIKÓW; M OBRÓT; 62% EXPORT WYRÓŻNIAJĄCE WARTOŚCI INNOWACYJNOŚĆ JAKOŚĆ NIEZALEŻNOŚĆ BIZNES STRATEGICZNY: INŻYNIERIA LOTNICZA BUDOWNICTWO & RCHITEKTURA ENERGIA & ŚRODOWISKO INŻYNIERIA MORSKA Airbus A-380 Splitter de Naftas Lujan de Cuyo (Argentina) FORAN system Strona 3

066 M OBRÓT; 62% EXPORT WYRÓŻNIAJĄCE WARTOŚCI INNOWACYJNOŚĆ JAKOŚĆ NIEZALEŻNOŚĆ BIZNES

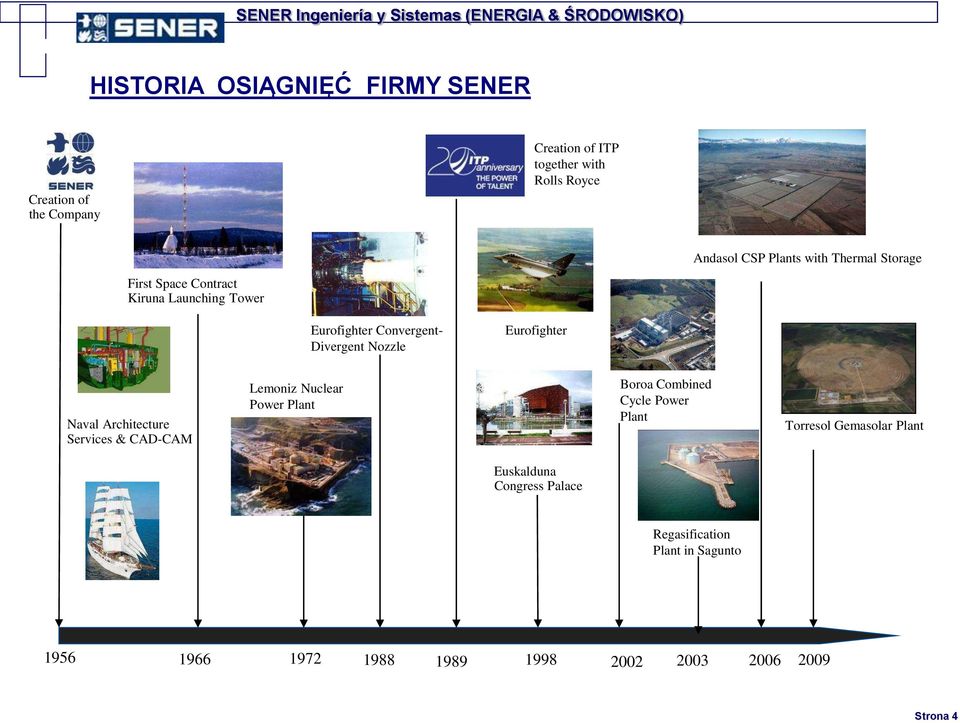

4 HISTORIA OSIĄGNIĘĆ FIRMY SENER Creation of the Company Creation of ITP together with Rolls Royce Andasol CSP Plants with Thermal Storage First Space Contract Kiruna Launching Tower Eurofighter Convergent- Divergent Nozzle Eurofighter Naval Architecture Services & CAD-CAM Lemoniz Nuclear Power Plant Boroa Combined Cycle Power Plant Torresol Gemasolar Plant Euskalduna Congress Palace Regasification Plant in Sagunto Strona 4

Naval Architecture Services & CAD-CAM Lemoniz Nuclear Power Plant Boroa Combined Cycle Power Plant Torresol Gemasolar

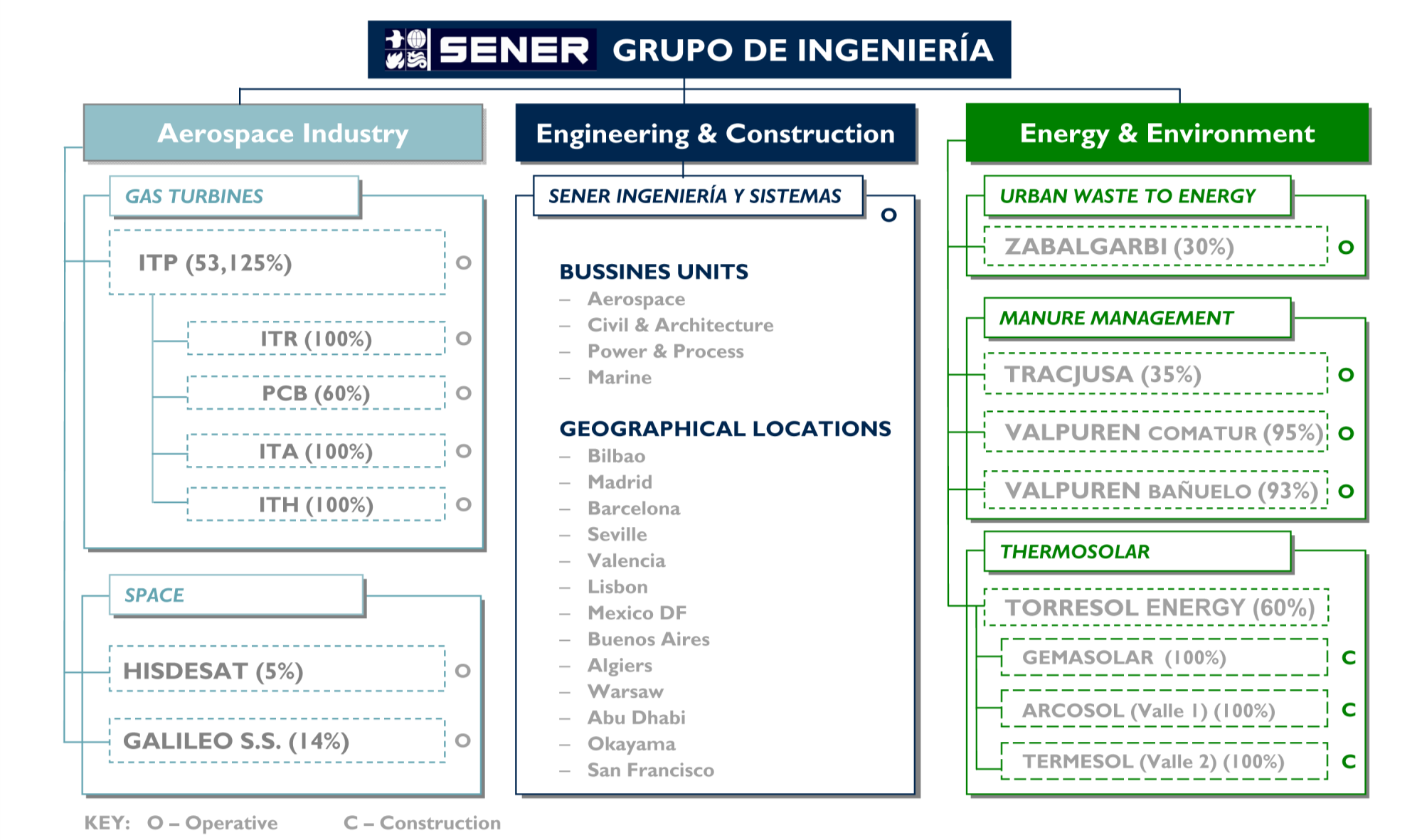

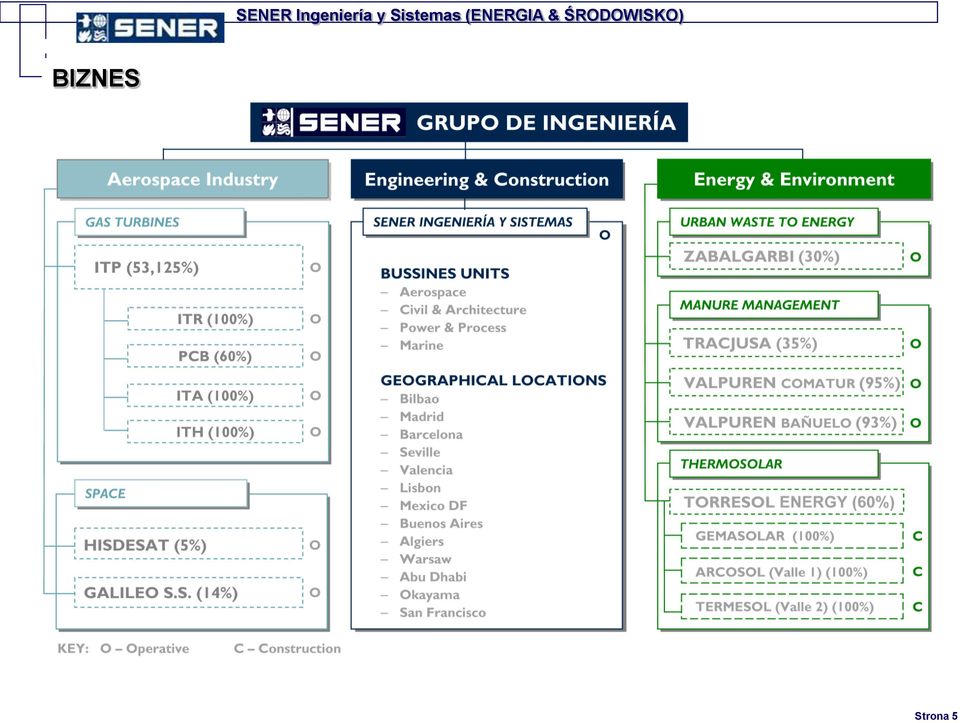

5 BIZNES Strona 5

2. KONWENCJONALNA TECHNOLOGIA ENERGETYCZNEGO WYKORZYSTANIA ODPADÓW Wykorzystanie energetyczne odpadów (Waste to Energy - WtE) oparte jest na konwencjonalnym cyklu termodynamicznym Rankina, bazującym

6 2. KONWENCJONALNA TECHNOLOGIA ENERGETYCZNEGO WYKORZYSTANIA ODPADÓW Wykorzystanie energetyczne odpadów (Waste to Energy - WtE) oparte jest na konwencjonalnym cyklu termodynamicznym Rankina, bazującym na: - niskich wartościach ciśnienia (<50 bar). - wysokich temperaturach (> 450 ºC). Para wodna P<50 bar; T>450ºC TURBINA PAROWA Spaliny do oczyszczania T: 180 ºC Odpady Komunalne Stałe GENERATOR SYSTEMY CHŁODNICZE Powietrze do spalania KOCIOŁ PAROWY RUSZT PIECA ODGAZOWYWACZ Woda do kotła Strona 6

7 Ogniotrwały SENER Ingeniería y Sistemas (ENERGIA & ŚRODOWISKO) Korozja względna [-] 3. OCENA KONWENCJONALNEJ TECHNOLOGII PRZETWARZANIA KOMUNALNYCH ODPADÓW STAŁYCH TECHNICZNE & EKONOMICZNE WADY: PROBLEMY Z KOROZJĄ NA SKUTEK OBECNOŚCI CHLORU W ODPADACH GWAŁTOWNY WZROST KOROZJI W PIECU W TEMPERATURACH (T>400 ºC). KONIECZNOŚĆ WYMIANY POŁĄCZEŃ ORUROWANIA W KOTLE I PRZEGRZEWACZU. WYDAJNOŚĆ ELEKTRYCZNA PROCESU CIEPLNEGO: 22-26% TYLKO, WZROST KOSZTÓW PRZETWARZANIA I GOSPODARKI ODPADAMI. WZROST KOSZTÓW OPERACYJNYCH. Strefa ostrzegawcza: Para > 300ºC Płomienie > 700ºC O2 rozkład normalny Temperatura (ºC) Strona 7

W ODPADACH GWAŁTOWNY WZROST KOROZJI W PIECU W TEMPERATURACH (T>400 ºC). KONIECZNOŚĆ WYMIANY POŁĄCZEŃ ORUROWANIA W KOTLE I PRZEGRZEWACZU.

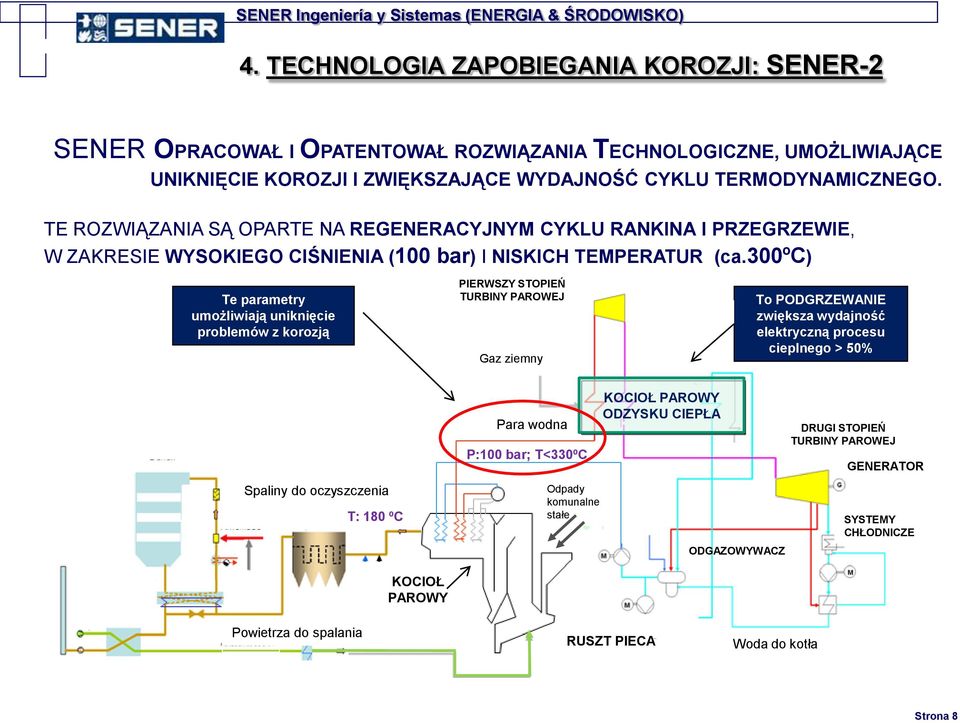

8 4. TECHNOLOGIA ZAPOBIEGANIA KOROZJI: SENER-2 SENER OPRACOWAŁ I OPATENTOWAŁ ROZWIĄZANIA TECHNOLOGICZNE, UMOŻLIWIAJĄCE UNIKNIĘCIE KOROZJI I ZWIĘKSZAJĄCE WYDAJNOŚĆ CYKLU TERMODYNAMICZNEGO. TE ROZWIĄZANIA SĄ OPARTE NA REGENERACYJNYM CYKLU RANKINA I PRZEGRZEWIE, W ZAKRESIE WYSOKIEGO CIŚNIENIA (100 bar) I NISKICH TEMPERATUR (ca.300ºc) Te parametry umożliwiają uniknięcie problemów z korozją PIERWSZY STOPIEŃ TURBINY PAROWEJ Gaz ziemny To PODGRZEWANIE zwiększa wydajność elektryczną procesu cieplnego > 50% KOCIOŁ PAROWY Para wodna P:100 bar; T<330ºC KOCIOŁ PAROWY ODZYSKU CIEPŁA DRUGI STOPIEŃ TURBINY PAROWEJ GENERATOR Spaliny do oczyszczenia Odpady T: 180 ºC komunalne stałe SYSTEMY CHŁODNICZE ODGAZOWYWACZ Powietrza do spalania RUSZT PIECA Woda do kotła Strona 8

300ºc) Te parametry umożliwiają uniknięcie problemów z korozją PIERWSZY STOPIEŃ TURBINY PAROWEJ Gaz ziemny To PODGRZEWANIE zwiększa wydajność elektryczną procesu cieplnego > 50% KOCIOŁ

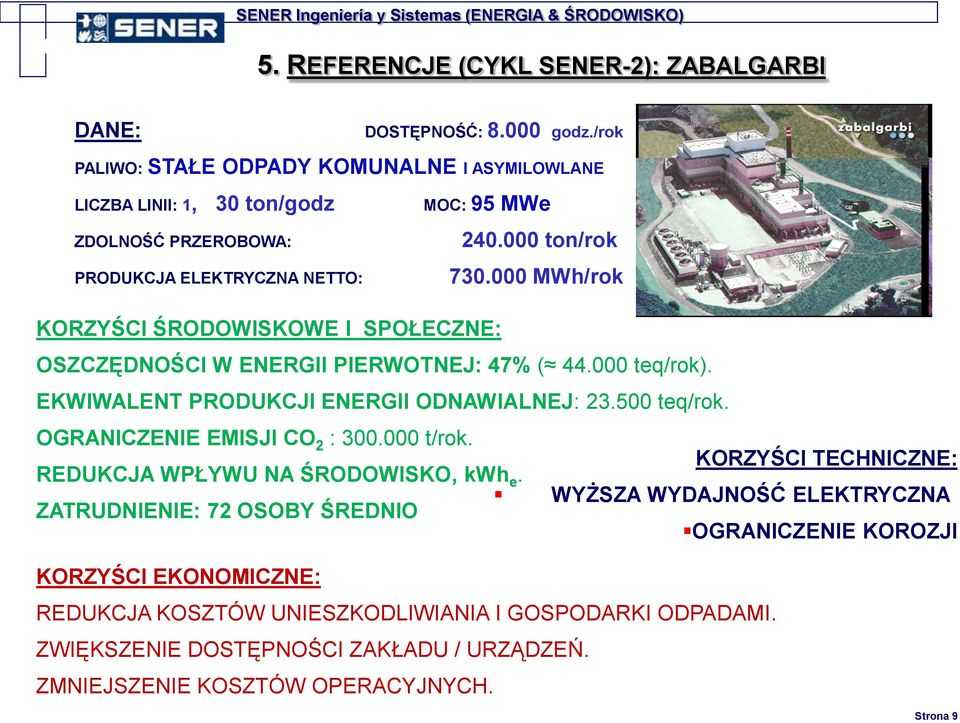

9 5. REFERENCJE (CYKL SENER-2): ZABALGARBI DANE: DOSTĘPNOŚĆ: godz./rok PALIWO: STAŁE ODPADY KOMUNALNE I ASYMILOWLANE LICZBA LINII: 1, 30 ton/godz MOC: 95 MWe ZDOLNOŚĆ PRZEROBOWA: PRODUKCJA ELEKTRYCZNA NETTO: ton/rok MWh/rok KORZYŚCI ŚRODOWISKOWE I SPOŁECZNE: OSZCZĘDNOŚCI W ENERGII PIERWOTNEJ: 47% ( teq/rok). EKWIWALENT PRODUKCJI ENERGII ODNAWIALNEJ: teq/rok. OGRANICZENIE EMISJI CO 2 : t/rok. KORZYŚCI TECHNICZNE: REDUKCJA WPŁYWU NA ŚRODOWISKO, kwh e. WYŻSZA WYDAJNOŚĆ ELEKTRYCZNA ZATRUDNIENIE: 72 OSOBY ŚREDNIO OGRANICZENIE KOROZJI KORZYŚCI EKONOMICZNE: REDUKCJA KOSZTÓW UNIESZKODLIWIANIA I GOSPODARKI ODPADAMI. ZWIĘKSZENIE DOSTĘPNOŚCI ZAKŁADU / URZĄDZEŃ. ZMNIEJSZENIE KOSZTÓW OPERACYJNYCH. Strona 9

000 MWh/rok KORZYŚCI ŚRODOWISKOWE I SPOŁECZNE: OSZCZĘDNOŚCI W ENERGII PIERWOTNEJ: 47% ( 44.000 teq/rok). EKWIWALENT PRODUKCJI ENERGII ODNAWIALNEJ: 23.500 teq/rok.

10 PRZEWAŻAJĄCE KORZYŚCI ZAKŁADU ZABALGARBI W MOCY WYJŚCIOWEJ W PORÓWNANIU DO KONWENCJONALNEGO ZAKŁADU PRZETWARZANIA ODPADÓW I Z CYKLEM KOMBINOWANYM. Nowoczesny zakład przetwarzania odpadów: 30 t/godz. 12 MW Cykl kombinowany /Gaz w Turbinie gaz. i Kocioł odzysk. Ciepła 72,5 MW Zabalgarbi: nowoczesny zakład przetwarzania odpadów zintegrowany z cyklem kombinowanym/ 2 procesy w 1 cyklu = 84,5 MW 95 MW Zabalgarbi zyskuje extra moc wyjściową 10,5 MW Dodatkowa moc wyjściowa reprezentuje wzrost o 87,5% w stosunku do otrzymanej energii wyjściowej wytwarzanej (10,5 MW) w konwencjonalnym zakładzie przetwarzania odpadów (30 t/godz. 12MW) Zabalgarbi oferuje wzrost w energii wyjściowej netto, co może być mierzone jako oszczędność w konwencjonalnej energii pierwotnej. Z= 48%, K=15% Strona 10

Ciepła 72,5 MW Zabalgarbi: nowoczesny zakład przetwarzania odpadów zintegrowany z cyklem kombinowanym/ 2 procesy w 1 cyklu = 84,5 MW 95 MW Zabalgarbi zyskuje extra moc wyjściową 10,5 MW Dodatkowa

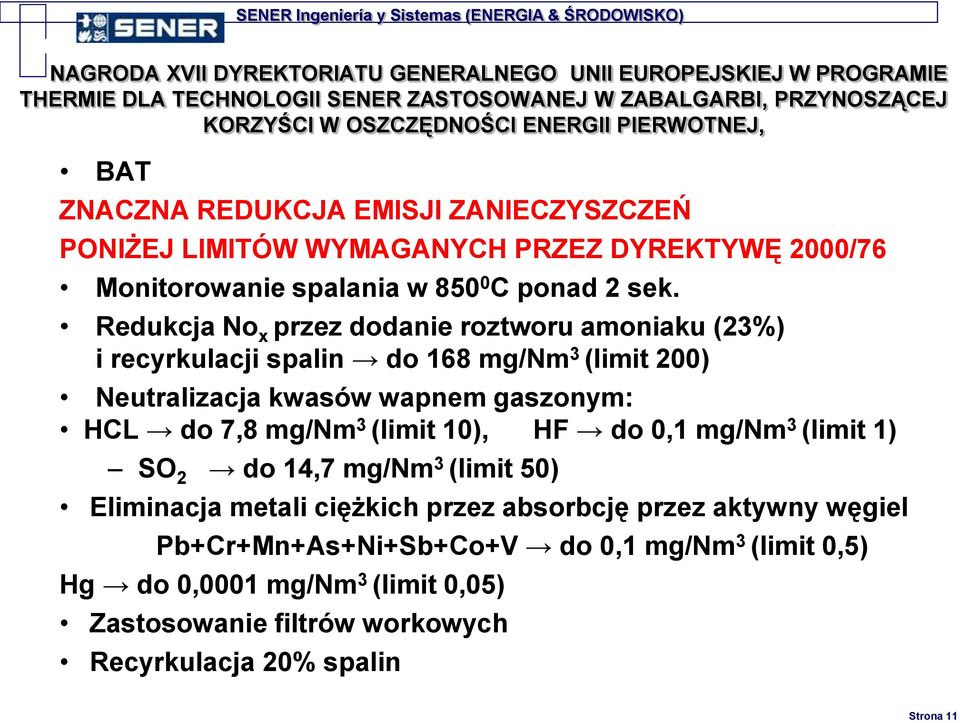

11 NAGRODA XVII DYREKTORIATU GENERALNEGO UNII EUROPEJSKIEJ W PROGRAMIE THERMIE DLA TECHNOLOGII SENER ZASTOSOWANEJ W ZABALGARBI, PRZYNOSZĄCEJ KORZYŚCI W OSZCZĘDNOŚCI ENERGII PIERWOTNEJ, BAT ZNACZNA REDUKCJA EMISJI ZANIECZYSZCZEŃ PONIŻEJ LIMITÓW WYMAGANYCH PRZEZ DYREKTYWĘ 2000/76 Monitorowanie spalania w C ponad 2 sek. Redukcja No x przez dodanie roztworu amoniaku (23%) i recyrkulacji spalin do 168 mg/nm 3 (limit 200) Neutralizacja kwasów wapnem gaszonym: HCL do 7,8 mg/nm 3 (limit 10), HF do 0,1 mg/nm 3 (limit 1) SO 2 do 14,7 mg/nm 3 (limit 50) Eliminacja metali ciężkich przez absorbcję przez aktywny węgiel Pb+Cr+Mn+As+Ni+Sb+Co+V do 0,1 mg/nm 3 (limit 0,5) Hg do 0,0001 mg/nm 3 (limit 0,05) Zastosowanie filtrów workowych Recyrkulacja 20% spalin Strona 11

Redukcja No x przez dodanie roztworu amoniaku (23%) i recyrkulacji spalin do 168 mg/nm 3 (limit 200) Neutralizacja kwasów wapnem gaszonym: HCL do 7,8 mg/nm 3 (limit 10), HF do 0,1 mg/nm 3

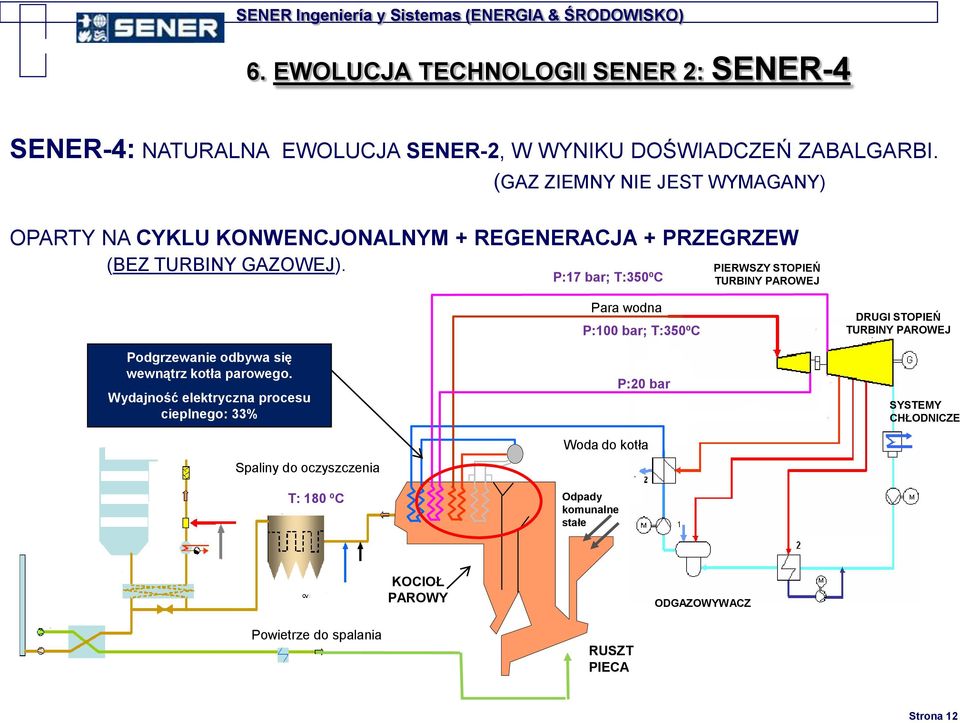

12 6. EWOLUCJA TECHNOLOGII SENER 2: SENER-4 SENER-4: NATURALNA EWOLUCJA SENER-2, W WYNIKU DOŚWIADCZEŃ ZABALGARBI. (GAZ ZIEMNY NIE JEST WYMAGANY) OPARTY NA CYKLU KONWENCJONALNYM + REGENERACJA + PRZEGRZEW (BEZ TURBINY GAZOWEJ). P:17 bar; T:350ºC PIERWSZY STOPIEŃ TURBINY PAROWEJ Podgrzewanie odbywa się wewnątrz kotła parowego. Wydajność elektryczna procesu cieplnego: 33% Spaliny do oczyszczenia T: 180 ºC Para wodna P:100 bar; T:350ºC Woda do kotła Odpady komunalne stałe P:20 bar DRUGI STOPIEŃ TURBINY PAROWEJ SYSTEMY CHŁODNICZE KOCIOŁ PAROWY ODGAZOWYWACZ Powietrze do spalania RUSZT PIECA Strona 12

P:17 bar; T:350ºC PIERWSZY STOPIEŃ TURBINY PAROWEJ Podgrzewanie odbywa się wewnątrz kotła parowego.

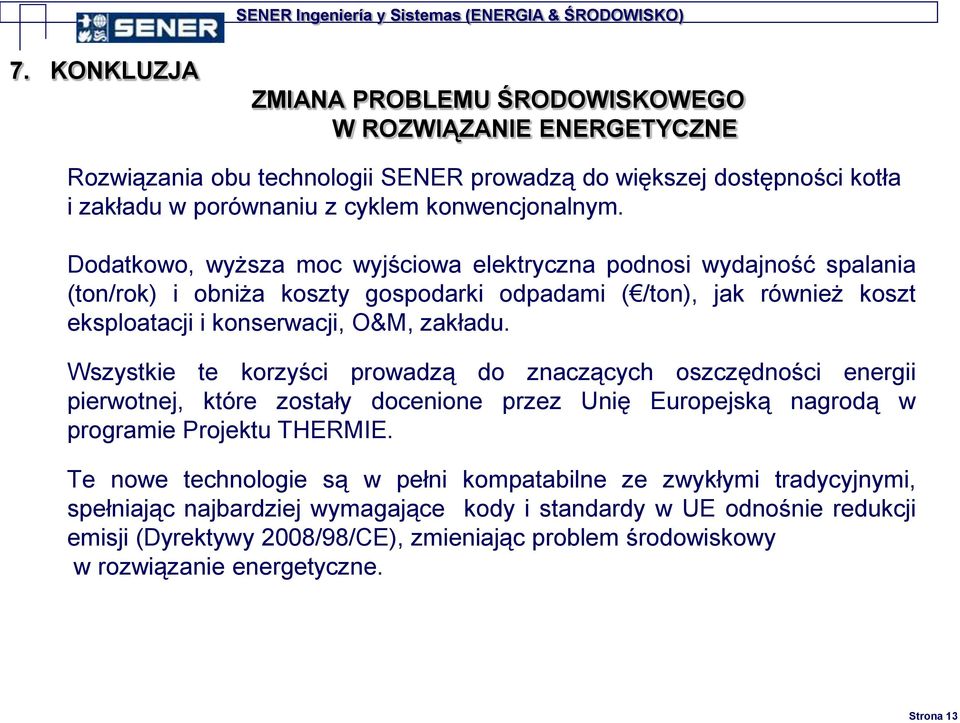

13 7. KONKLUZJA ZMIANA PROBLEMU ŚRODOWISKOWEGO W ROZWIĄZANIE ENERGETYCZNE Rozwiązania obu technologii SENER prowadzą do większej dostępności kotła i zakładu w porównaniu z cyklem konwencjonalnym. Dodatkowo, wyższa moc wyjściowa elektryczna podnosi wydajność spalania (ton/rok) i obniża koszty gospodarki odpadami ( /ton), jak również koszt eksploatacji i konserwacji, O&M, zakładu. Wszystkie te korzyści prowadzą do znaczących oszczędności energii pierwotnej, które zostały docenione przez Unię Europejską nagrodą w programie Projektu THERMIE. Te nowe technologie są w pełni kompatabilne ze zwykłymi tradycyjnymi, spełniając najbardziej wymagające kody i standardy w UE odnośnie redukcji emisji (Dyrektywy 2008/98/CE), zmieniając problem środowiskowy w rozwiązanie energetyczne. Strona 13

Wszystkie te korzyści prowadzą do znaczących oszczędności energii pierwotnej, które zostały docenione przez Unię Europejską nagrodą w programie Projektu THERMIE.

14 DA NE KONTAKTOWE: Warszawa (Polska) Sienna Centre ul. Żelazna 28-30, Warszawa Telefon: +48 (22) ; Fax: +48 (22) Tres Cantos (Hiszpania): Calle Severo Ochoa 4, Parque Tecnológico de Madrid, C.P , Tres Cantos, Madrid. Telefon: ; Fax: Las Arenas (Hiszpania): Avenida Zugazarte 56, C.P , Las Arena (Vizcaya) Telefon: ; Fax: Website: Strona 14
