1 Odpady i ciepłownictwo w Norwegii Jon Tveiten Dyrektor Zarządzający Norsk Energi

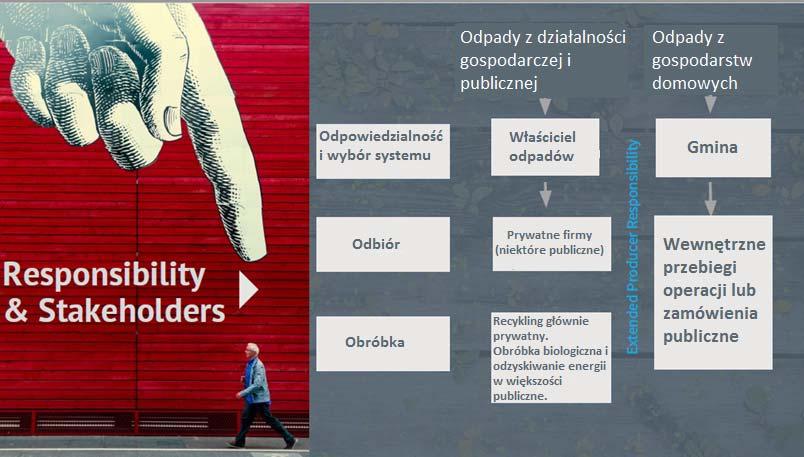

2 Organizacja systemu odprowadzania odpadów w Norwegii

3 Odpady i stopa recyklingu Energia Zakazane Inne Biogas Kompost Odzyskiwanie materiałów

4 Odpady gospodarstw domowych w utylizacji Wte ( waste to Energy odpady do energii) rosną przed i po zakazie składowania w 2009 r)

5 Zdolość WTE (Waste to Energy) Norwegia ma niewiele mocy produkcyjnych w fabrykach Wte, a Szwecja ma zbyt duże zasoby Dlatego istnieje eksport odpadów do Szwecji Ilość odpadów Zdolność WtE

6 Eksport odpadów do innego kraju Szwecja ma niską opłatę za przejazd i jest konkurencyjna ze względu na koszty transportu Jednocześnie importujemy odpady z Wielkiej Brytanii drogą morską do niektórych fabryk Wte w Norwegii,. Ze względu na wysoką opłatę za przejazd na wysypiska w Wielkiej Brytanii i niską zdolność przewoźnika lotniczego może być tańsze dostarczenie odpadów do Skandynawii statkiem.

Zakłady Wte w Norwegii 17 zakładów Wte w Norwegii (większość z nich przekracza 100 000 t/rok) Są zbudowane głównie w celu obsługi odpadów oznaczonych, a nie do produkcji energii elektrycznej Prawie

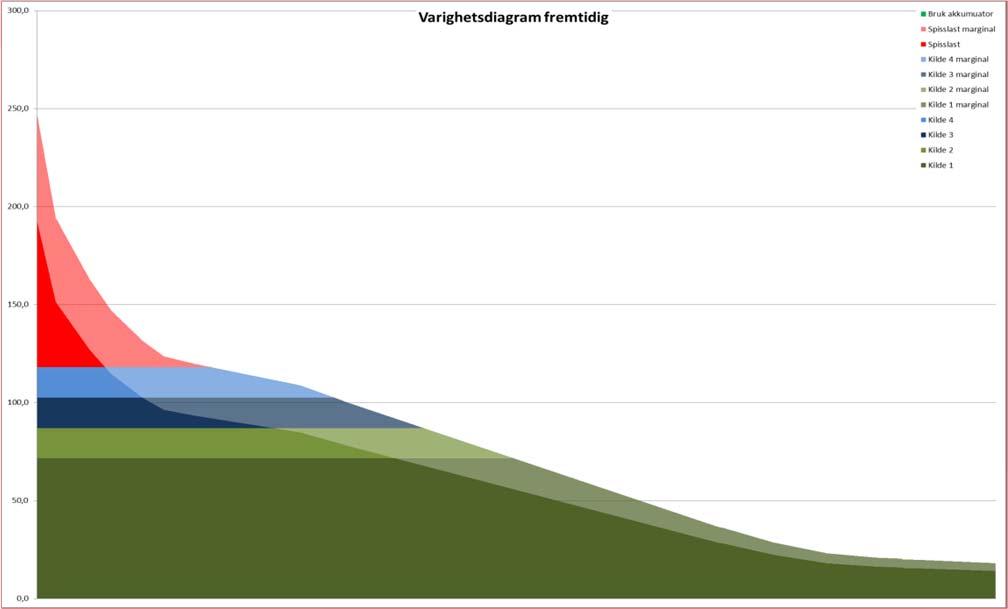

7 Zakłady Wte w Norwegii 17 zakładów Wte w Norwegii (większość z nich przekracza t/rok) Są zbudowane głównie w celu obsługi odpadów oznaczonych, a nie do produkcji energii elektrycznej Prawie wszystkie są z rusztem, tylko dwa to podłoże fluidalne Typowe zapotrzebowanie na ciepło w DH w Norwegii Schładzanie do atmosfery w okresie letnim Ze względu na zapotrzebowanie na ponad 60% zużycia energii do budowy zakładu Wte, należy zbudować nowy system ciepłowniczy. Tylko połowa zakładów Wte ma turbinę. (445 / GWh rok) Z powodu małego systemu ciepłowniczego odprowadzamy do powietrza 17% energii

8 Zakłady Wte posiadane przez gminy Opłata przyjęcia odpadów maksymalny koszt własny dla prowadzenia zakładów Wte Monopol z odpadów z gospodarstw domowych od właścicieli Decyzja o cenie energii cieplnej podejmowana między firmami Opłata przyjęcia odpadów cena rynkowa Odpady z innych gmin i działalności handlowej Zakłady Wte W posiadaniu gmin Firmy ciepłownicze (Może być ten sam właściciel, ale inna firma)

9 Zakłady Wte posiadane przez firmy energetyczne Opłata przyjęcia cena rynkowa Zakłady Wte i system ciepłowniczy będące własnością tej samej firmy Odpady z gospodarstw domowych od lokalnych gmin Opłata przyjęcia cena rynkowa Odpady z innych gmin i działalności handlowej Zakład Wte DH Ogrzewanie sieciowe

Ogrzewanie sieciowe w Norwegii Źródło energii gospodarstwa domowe w Norwegii Ogrzewanie sieciowe poniżej 10% rynku ogrzewania 8000 Produkcja ciepłownicza GWh/y Energia elektryczna energia

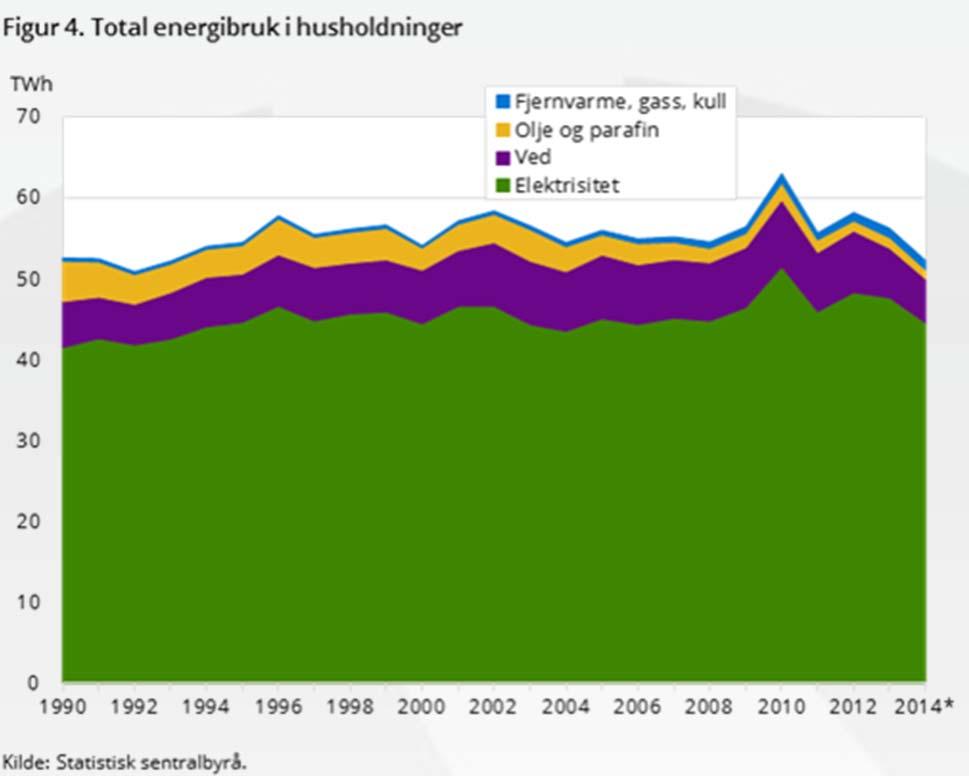

10 Ogrzewanie sieciowe w Norwegii Źródło energii gospodarstwa domowe w Norwegii Ogrzewanie sieciowe poniżej 10% rynku ogrzewania 8000 Produkcja ciepłownicza GWh/y Energia elektryczna energia wodna Gas /diesel oils, heavy fuel oils Gas Bio fuel Electricity Bark, wood chips and wood1 Waste heat Waste

11 Zakład RDF w Norwegii Tylko w jednej elektrowni wykorzystuje się RDF do produkcji ciepła w Norwegii, jest to 30 MW instalacja CFB w Oslo z produkcją ciepłej wody. Opłata za przyjęcie odpadów dla RDF w fabryce wynosi około???? Norcem (fabryka cementu) używa RDF zamiast węgla do produkcji cementu. IT Planuje nową fabrykę w Anaheim z produkcją pary o mocy 2 * 15 MW (10 Bar) dla przemysłowego zapotrzebowania na parę i produkcji ciepła nie z Turbin.

12 Ranheim Opłata przyjęcia cena rynkowa RDF z Norwegii Opłata przyjęcia cena rynkowa Para 10 Bar do fabryki RDF za granicą Zakład Wte własnością fabryki Opłata przyjęcia koszt rynkowy Para 10 Bar do firmy ciepłowniczej Własny RDF Decyzja o cenie za energię cieplną jest podejmowana pomiędzy firmami

13 System termiczny Ranheim Fabryka papieru Kocioł gazowy Piec elektryczny REAS RDF RDF Firma ciepłownicza REAS PP

14 System parowy 2*15 MW Ranheim 2 sek. 850 oc Kocioł parowy gazowy Economizer Dozownik arbsobentu Filtry workowe Piec rusztowy Smoketube boiler 850 C 2 sek, wymagane w Norwegii na redukcję dioksyn Sorbalit/ Aktywnego węgla w celu redukcji S02 i Chlorku Aminoa w celu redukcji NOx Zbiornik Amoniaku Zbiornik oleju Dolny popielnik Sorbalit Suchy popiół

Planowany czas pracy 8000 godzin rocznie Całkowity koszt ok.

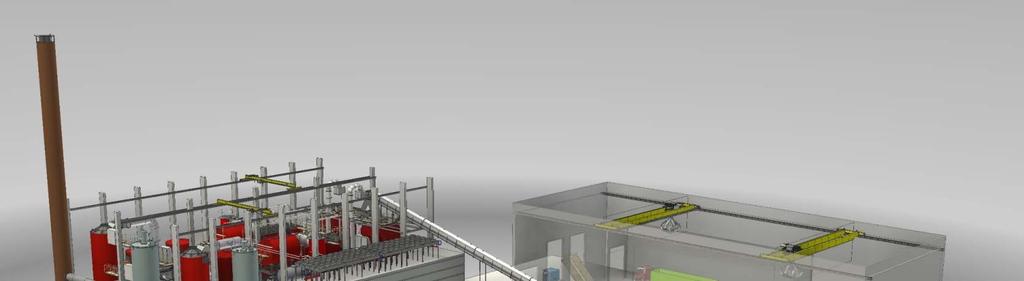

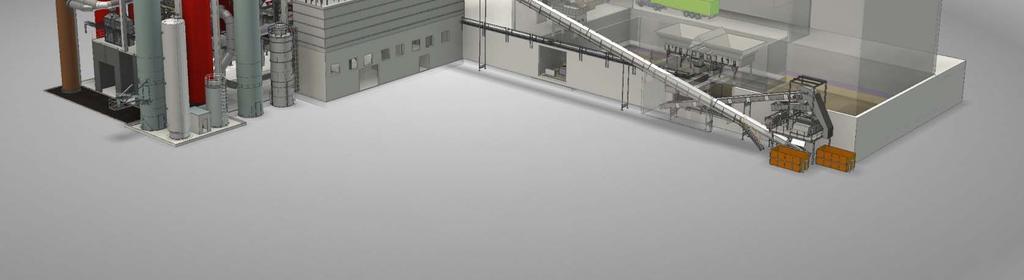

15 Ranheim 3D Ze względu na środowisko lokalny silos jest oddzielony od kotłowni RDT musi być rozdrabniany przez dostawcę lub musi być możliwość rozdrabniania w zakładzie Planowany czas pracy 8000 godzin rocznie Całkowity koszt ok. 420 mln Euro Koszt elektromechaniczny około 0,83 miliona Euro / MW2 year Czas budowy od kontraktu do miejsca testowego????

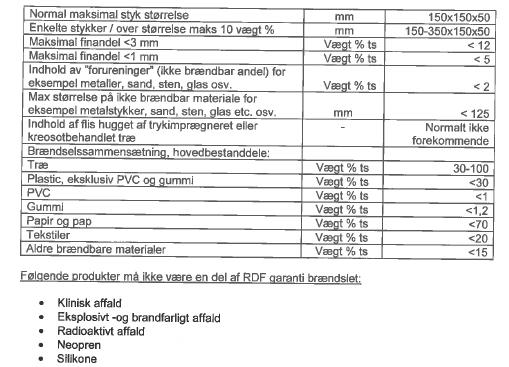

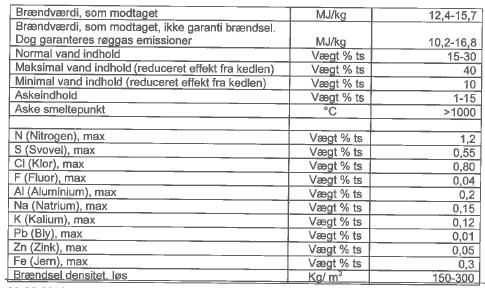

16 RDF Specyfikacja paliwa Ważne, aby mieć właściwą specyfikację paliwa Wartość opałowa MJ/kg Wilgotność <40 % Zawartość popiołu / niepalnych składników <15 %, Z powodu zużycia, zatykania się rusztu i spiekania Zawartość N, S, Cl, F, Al, Na, K, Pb, Zn, Fe Gęstość i skład paliwa Maksymalny rozmiar cząstek Maksymalna ilość składników <3mm and <1mm Brak odpadów klinicznych, odpadów wybuchowych, odpadów promieniotwórczych, neoprenu, krzemu, kreozotów

17 Fluid accept (do not transelate)

18 Solidność Upewnij się, że masz zakład, który może obsługiwać dużą elastyczność paliwową Dokumenty przetargowe i umowa muszą być dokładne i mieć szczegółowe wymagania, które można zakończyć rozwiązaniem Dokumentacja przetargowa i odniesienia muszą być dokładnie ocenione. Wykonaj wizyty w zakładach referencyjnych Podczas fazy projektowania należy zwracać uwagę na dostęp do wszystkich elementów. Poświęć czas na dokładną koordynację 3D i kontrolę interfejsu Wybierz wysoką jakość materiału dla wszystkich elementów, które mają bezpośredni kontakt z paliwem i popiołem Nie twórz zbyt złożonych systemów paliwowo popiołowych, a im mniej obrotowych urządzenia, tym lepiej Używaj odpowiednich temperatur wody / pary i spalin Zastanów się nad systemami nadmiarowymi ((żurawie), pompy, sprężarki, hydraulika) Wybierz system filtrów spalania wysokiej jakości Separatory metali i aluminium mogą być opłacalne Zainstaluj duży pojemnik na paliwo, aby zapewnić wystarczającą ilość miejsca na wymieszanie paliwa

Norweski wymóg emisji Odpady< 50 MW t (mg/nm 3 v 11% O 2 ) Średnio/ Średnio 30 dzień minut

19 Emisje 100 ton RDF dziennie => wymagane jest badanie oceny oddziaływania na środowisko 100 ton / dobę to MW RDF. Norweski wymóg emisji Odpady< 50 MW t (mg/nm 3 v 11% O 2 ) Średnio/ Średnio 30 dzień minut CO ) 150 2) (10 min) Dust TOC HCl HF 1 4 SO No x Dioksiner 0,1 ng/nm³ Cd+Tl 0,05 Hg 0,03 Sb+As+Pb+Cr+C o+cu+mn+ni+v 0,5

20 RDF Wykonawcy Niewielu wykonawców Wykonawcy są w złej kondycji finansowej Kilku wykonawców zbankrutowało w ostatnich latach Z powodu złej kondycji finansowej wykonawców niektórzy kontrahenci mogą preferować oddzielne przedsiębiorstwa w celu zmniejszenia ryzyka własnego Ważne, aby mieć odpowiednie kryteria oceny Ważne, aby mieć odpowiednie harmonogramy płatności i gwarancje / ubezpieczenia

21 Dobra praktyka Zaangażuj operatorów we wszystkie etapy. Wiele interfejsów w budowie. Ważne do zdefiniowania i wyjaśnienia na wczesnym etapie. RDV jest stosunkowo suchym paliwem, które może zawierać trochę pyłu drzewnego. Niektóre obszary będą więc definiowane jako wybuchowe i musi być zwrócona na to uwaga w projekcie. Analiza ryzyka, należy przeprowadzić ocenę Hazop (Hazard and Operability Study) analiza zagrożeń i zdolności operacyjnych i wybuchowości.

Tromsø 2*10 MW odpady i RDF Zakończone w 2016 2*10 MW Ruszt Gorąca woda do

22 Tromsø 2*10 MW odpady i RDF Zakończone w *10 MW Ruszt Gorąca woda do produkcji ciepłowniczej Koszty elektromechaniczne wynoszą około 18 mln euro

23 Tromsø Kvitebjørn varme 2 x 10 MW odpady i RDF
