AUTOMATYCZNY PRZEŁĄCZNIK

Wielkość: px
Rozpocząć pokaz od strony:

Download "AUTOMATYCZNY PRZEŁĄCZNIK"

Transkrypt

1 AUTOMATYCZY PRZEŁĄCZIK Instrukcja obsługi i użytkowania GRUPA SOCOMEC, Aparatura łączeniowa, zabezpieczeniowa & UPS'y Aparatura łączeniowa i zabezpieczeniowa

2 Spis treści ASORTYMET PRZEŁĄCZIKÓW ATyS OGÓLA PREZETACJA Prezentacja produktu Identyfikacja Środowisko Akcesoria instalowane przez Klienta Akcesoria instalowane fabrycznie ISTALACJA Wymiary 9 Pozycje montażowe Akcesoria instalowane przez Klienta 0 Akcesoria instalowane fabrycznie PODŁĄCZEIA Obwody główne (mocy) Obwody pomocnicze Blok kontroli napięcia i zasilania pomocniczego PRACA 4 Przełączanie ręczne 4 Przełączanie elektryczne 5 PRACA 6 Prezentacja 6 Tryby pracy 7 Programowanie 8 Praca 7 Przeglądanie 40 Sekwencje automatyczne 4 ROZWIĄZYWAIE PROBLEMÓW 45 AKCESORIA I CZĘŚCI ZAPASOWE 46 AEKS 47 Analiza układów sieciowych 47 Programowanie i podłączenia 48 SOCOMEC - Ref.: 5 B PL

3 ASORTYMET PRZEŁĄCZIKÓW ATyS ATyS to kompletna rodzina przełączników z napędem silnikowym. Konstrukcja mechaniczna przełączników uniemożliwia jednoczesne załączenie obu torów, przez co w układach przełączania zasilania wykluczone jest podanie napięcia z jednego zasilania na drugie. Wszystkie aparaty mogą być przełączane ręcznie. W rodzinie przełączników dostępne są dwa rodzaje sterowania elektrycznego: sterowanie zdalne: dostępne w przełącznikach ATyS s, realizowane przez bezpotencjałowe styki. Sterowanie w pozycje I, 0 i II. Styki sterujące mogą być elementem zewnętrznego układu automatyki. sterowanie automatyczne: dostępne w serii ATyS 6. Seria ta ma zintegrowane wszystkie elementy niezbędne do realizacji układu SZR. Wystarczy tylko podłączyć obwody mocy i zaprogramować układ sterujący z panelu czołowego przełącznika. ATyS 6e i oferują również możliwość zdalnego sterowania ("odstawienia" automatyki). Dla bezpieczeństwa użytkownika i przełącznika należy zapoznać się z niniejszą instrukcją przed jego uruchomieniem. ATyS s ATyS e ATyS 6s ATyS 6e ATyS C0 PRZEŁĄCZIKI Z APĘDEM SILIKOWYM Dwa wejścia zasilania pomocniczego Zintegrowany, programowany przekaźnik automatyki SZR Programowany przekaźnik automatyki SZR Pomiary Opcja RS485 Opcja We / Wy Opcja RS485 Opcja We / Wy Zdalne interfejsy ATyS D0 i ATyS D0 > iniejsza instrukcja dotyczy następujących produktów: ATyS e/6s/6e, A, P / 4P, 0 V AC > Poniższe produkty dostarczane są z własną instrukcją obsługi: ATyS s Zdalne interfejsy ATyS D0 i ATyS D0 Programowany przekaźnik automatyki SZR - ATyS C0 (do układów agregat - sieć) SOCOMEC - Ref.: 5 B PL

4 OGÓLA PREZETACJA Prezentacja produktu Identyfikacja Środowisko Akcesoria instalowane przez Klienta Akcesoria instalowane fabrycznie Prezentacja produktu Gniazda wtykowych modułów opcji Panel sterujący Rozłącznik nr II Rozłącznik nr I Przełącznik Okno wskaźnika stanu / pozycji przełącznika Blok napędu silnikowego ATYS 097 A B Wpust do instalacji dźwigni napędu ręcznego (napęd ręczny, pozycja robocza) Mechanizm do blokady przełącznika kłódkami Listwy zaciskowe styków pomocniczych wyboru trybu sterowania Automatyczne / Ręczne (AUT / ) Wspornik / uchwyt dźwigni napędu ręcznego Dźwignia napędu ręcznego ATYS 0 A B 4 SOCOMEC - Ref.:5 B PL

5 OGÓLA PREZETACJA Identyfikacja Prąd znamionowy i typ przełącznika Dane techniczne i oznaczenia norm Oznaczenie rozłączników I & II przełącznika Typ przełącznika ATyS Pełny numer seryjny przełącznika Typ przełącznika ATyS i prąd znamionowy umer seryjny i dane panelu sterującego SOCOMEC - Ref.: 5 B PL 5

6 OGÓLA PREZETACJA Prezentacja produktu Identyfikacja Środowisko Akcesoria instalowane przez Klienta Akcesoria instalowane fabrycznie Środowisko Kompletny przełącznik spełnia następujące wymagania środowiskowe. STOPIEŃ OCHROY IP i II klasa izolacji dla panelu czołowego. WARUKI PRACY > Temperatura C bez korekty parametrów znamionowych C z korektą parametrów (patrz katalog) > Wilgotność 80% bez kondensacji przy 55 C 95% z kondensacją przy 40 C > Wysokość Maksymalna wysokość instalacji, na której praca nie wymaga korekty parametrów znamionowych metrów. WARUKI PRZECHOWYWAIA > Temperatura -0 to +70 C > Okres przechowywania Maksymalnie rok. ie wolno przechowywać przełącznika w środowisku korozyjnym i zasolonym. SVRMO 09 A 60 A 800 A WAGA Prąd znam. (A) L. biegunów Waga (kg) ORMY I DYREKTYWY UE > Produkt spełnia wymagania stosownych dyrektyw UE w zakresie znaku CE. >Produkt spełnia również wymagania następujących norm: - P-E : Aparatura rozdzielcza i sterownicza niskonapięciowa. Rozłączniki, odłączniki, rozłączniki izolacyjne i zestawy łączników z bezpiecznikami topikowymi - P-E : Aparatura rozdzielcza i sterownicza niskonapięciowa. Łączniki wielozadaniowe. Automatyczne urządzenia przełączające. 6 SOCOMEC - Ref.: 5 B PL

7 OGÓLA PREZETACJA Akcesoria instalowane przez Klienta MOSTKI DO ŁĄCZEIA ZACISKÓW Przeznaczone do uzyskania wspólnego punktu bezpośrednio na przełączniku, od strony odbiorów. BLOK KOTROLI APIĘCIA I ZASILAIA POMOCICZEGO Umożliwia bezpośrednie podanie napięć z zacisków przełącznika do panelu sterującego. W sieciach z przewodem neutralnym (0/400V), blok zapewnia również podłączenie zasilania pomocniczego do panelu sterującego. Przewody w bloku nie wymagają zabezpieczenia. WTYKOWE MODUŁY OPCJI > Moduł komunikacji Kontrola i odczyty stanów przełącznika przez port szeregowy RS 485, protokół JBUS/MODBUS Programowana szybkość transmisji do 8400 bodów. > Moduł wejścia / wyjścia EKRAY OCHR. ZACISKÓW IPX (5 do 60 A) Zapewniają ochronę przed dotykiem bezpośrednim zacisków przełącznika i miejsc podłączeń. Mogą być instalowane na zaciskach górnych i dolnych oraz obu rozłącznikach (I i II). ie mogą być instalowane na rozłączniku nr II z tej strony, z której zainstalowano blok kontroli napięcia oraz mostki do łączenia zacisków (wówczas tylko na rozłączniku nr I). EKRAY OCHR. ZACISKÓW IP0 Zapewniają ochronę przed dotykiem bezpośrednim zacisków przełącznika i miejsc podłączeń. TRASFORMATORY DOPASOWUJĄCE Do zasilania pomocniczego panelu sterującego w sieciach -fazowych 400V AC bez przewodu neutralnego. DYSTASOWE WSPORIKI MOTAŻOWE (5 do 60 A) Zwiększają o 0 mm odległość zacisków przełącznika od płyty montażowej. ZDALE ITERFEJSY ATyS D0 i ATyS D0 > ATyS D0 Wizualizacja stanów obu sieci/źródeł oraz pozycji przełącznika. > ATyS D0 Wizualizacja stanów obu sieci/źródeł oraz pozycji przełącznika. Konfiguracja i kontrola przełącznika oraz odczyty parametrów przy pomocy lokalnej klawiatury pom. Akcesoria instalowane fabrycznie DODATKOWE STYKI POMOCICZE (AC) Wyprzedzenie (na wyłącz) oraz sygnalizacja pozycji I i II - po jednym dodatkowym styku pomocniczym przełącznym (O.Z) na pozycję I i II. BLOKADA W POZYCJACH Pozwala na założenie blokady aparatu w każdej z trzech pozycji tj. I, 0 lub II. BLOKADA PRZEŁĄCZIKA ZAMKIEM Blokada przełączania ręcznego i elektrycznego (w poz. 0) przy wykorzystaniu zamka typu ROIS ELAP (na klucz). Możliwość blokady w pozycjach I lub II jeżeli przełącznik wyposażono w opcję "blokady w pozycjach" Blokada zamkiem uniemożliwia montaż przełącznika z bezpośrednim dostępem do panelu sterującego (wycięcie otworu w drzwiach rozdzielnicy). SOCOMEC - Ref.: 5 B PL 7

8 ISTALACJA Wymiary Pozycje montażowe Akcesoria instalowane przez Klienta Akcesoria instalowane fabrycznie Wymiary 5 do 60 A J M J W U 4 AC AA BA CA Mont. 95 Mont. 80 = = CA V 0.5 Y Y X T T T F Z Z 5 A H C W Mont. 95 Mont. 80 Ø7 U CA Ø9 Uwzględnij miejsce do montażu dźwigni napędu i podłączenie obwodów sterowania i mocy ATYS 08 C. Miejsce montażu kłódek (maks. ) do blokady przełącznika. Pole obrotu dźwigni napedu ręcznego, kąt obrotu x 90. Strefa podłączeń obwodów pomocniczych 4. Ekran ochronny zacisków 5. Ekran ochronny zacisków IPX 6. Wymiary otworu pod panel czołowy (montaż "tablicowy") 7. Dźwignia napędu ręcznego Ith Wymiary Ekran Aparat Wymiary Zaciski (A) całkowite ochr. montażowe A p. A 4p. C AC F p. F 4p. H J p. J 4p. J M p. M 4p. T U V W X p. X 4p. Y Z Z AA BA CA SOCOMEC - Ref.: 5 B PL

9 ISTALACJA Wymiary 800 do 600 A 4 J M 5.5 U = 69 V 50 7 = AC B AA X T T T F.5 Z Y 5 Y A 50 A 600 A ø 9 6 x ø, ,5 SVR 077 A ø SVR 078 B SVR 098 A Uwzględnij miejsce do montażu dźwigni napędu i podłączenie obwodów sterowania i mocy ATYS 09 C. Miejsce montażu kłódek (maks. ) do blokady przełącznika. Pole obrotu dźwigni napędu ręcznego, kąt obrotu x 90. Strefa podłączeń obwodów pomocniczych 4. Ekran ochronny zacisków 5. Ekrany międzyfazowe 6. Wymiaru otworu pod panel czołowy 7. Dźwignia napędu ręcznego Ith Wymiary Ekran Aparat Wymiary Zaciski (A) całkowite ochronny montażowe B AC F p. F 4p. J p. J 4p. M p. M 4p. T U V X Y Z AA SOCOMEC - Ref.: 5 B PL 9

10 ISTALACJA Wymiary Pozycje montażowe Akcesoria instalowane przez Klienta Akcesoria instalowane fabrycznie Pozycje montażowe ATYS 65 A 60 A X O X 800 A O X X X: zabronione O: możliwe : zalecaned Przełącznik instaluj zawsze na płaskiej powierzchni Akcesoria instalowane przez Klienta MOSTKI DO ŁĄCZEIA ZACISKÓW > 5-60 A > A ATYS 0 A Zalecany moment dokręcający M6: 4,5 m M8: 8, m M0: 0 m M: 40 m Maksymalny moment dokręcający M6: 5,4 m M8: m M0: 6 m M: 45 m Mostki mogą być instalowane z dowolnej strony przełącznika. ATYS 6 A 0 SOCOMEC - Ref.: 5 B PL

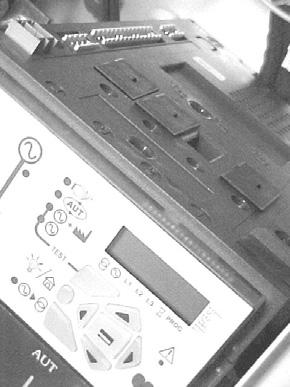

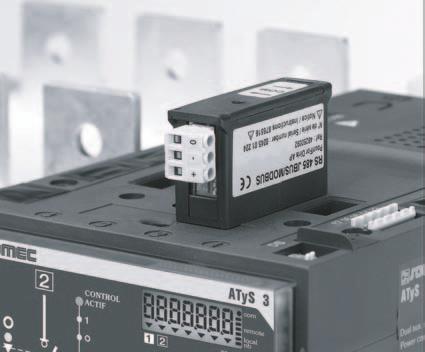

11 ISTALACJA Akcesoria instalowane przez Klienta WTYKOWE MODUŁY OPCJI > Prezentacja Gniazda w obudowie przełącznika przeznaczone są do instalacji opcji: 4 gniazda w przełączniku ATyS 6 Moduły można instalować w dowolnym gnieździe. ależy jednak przestrzegać następujących zasad: -wsza opcja w gniazdo -ga opcja w gniazdo -cia opcja w gniazdo 4-te gniazdo 4 nie jest używane > Instalacja 4 ATYS 54 A x Installation ATYS 59 9 A Przed instalacją modułu opcji, odłącz zasilanie pomocnicze Odłączenie zasilania pomocniczego na minuty jest niezbędne do rozpoznania modułu opcji Sprawdź czy moduły są pewnie zainstalowane SOCOMEC - Ref.: 5 B PL

12 ISTALACJA Wymiary Pozycje montażowe Akcesoria instalowane przez Klienta Akcesoria instalowane fabrycznie Akcesoria instalowane przez Klienta > Identyfikacja Wejść / Wyjść W można zainstalować maksymalnie moduły wejść/wyjść. Identyfikacja zacisków zależy od położenia modułu opcji. Wejścia/wyjścia są numerowane zgodnie z kolejnością modułów, pomijając opcjonalny moduł komunikacji. Przykład: identyfikacja wejść In do In 4 i wyjść Ou do Ou4 Wejścia ATYS 4 A Wyjścia In In4 In In 4 I I I I 4 4 I/O O O O O 4 4 Ou4 Ou I I I I 4 4 I/O O O O O 4 4 Ou Ou C O M ATYS 47 A GB BLOK KOTROLI APIĘCIA I ZASILAIA POMOCICZEGO Patrz paragraf "Podłączenia" w celu zapoznania się z zasadami podłączania bloku. Blok instaluj przed podłączeniem obwodów mocy. EKRAY OCHROE ZACISKÓW (z separacją faz, od 5 do 60 A) Instalowane na górnych i/lub dolnych zaciskach Tylko na rozłączniku nr I, z tej strony, z której zainstalowano mostki do łączenia zacisków EKRAY OCHROE ZACISKÓW ATYS 6 A ATYS 64 A SOCOMEC - Ref.: 5 B PL

13 ISTALACJA Akcesoria instalowane przez Klienta TRASFORMATOR DOPASOWUJĄCY Do zasilania pomocniczego w sieciach -fazowych o napięciu międzyfazowym 400 V AC bez przewodu neutralnego. Jeden transformator na każde wejście zasilania pom. Źródło Źródło DYSTASOWE WSPORIKI MOTAŻOWE (dostępne od 5 do 60 A) 400 Vac 400 Vac ATYS 88 A 0 Vac Vac ATYS 9 A Izolacyjna osłona łba śruby mocującej Akcesoria instalowane fabrycznie BLOKADA PRZEŁĄCZIKA ZAMKIEM DODATKOWE STYKI POMOCICZE ATYS 400 A ATYS 66 A SOCOMEC - Ref.: 5 B PL

14 PODŁĄCZEIA Obwody główne (mocy) Obwody pomocnicze - sterowanie Blok kontroli napięcia i zasilania pomocniczego Obwody główne (mocy) PODŁĄCZEIE STADARDOWE - ŹRÓDŁO PRIORYTETOWE A ROZŁĄCZIK R I Przełącznik jest dostarczany z następującą konfiguracją W przypadku instalacji bloku kontroli napięcia i fabryczną: zasilania pomocniczego w ATyS 6, zainstaluj źródło na module sterującym (zaciski 0 do 06) blok przed podłączeniem obwodów mocy jest podłączone do rozłącznika nr I źródło na module sterującym (zaciski 0 do 06) jest podłączone do rozłącznika nr II Odbiory / obciążenie I II ATYS 00 A GB Źródło Źródło ATYS 67 A PRZEKROJE Uwzględnij długość kabli podłączeniowych. 5 A 60 A 50 A 400 A 60 A 800 A 000 A 50 A 600 A Min. przekrój kabla Cu (mm) przy Ith x50 x Min. przekrój szyny Cu (mm) przy Ith x0x5 x40x5 x60x5 x60x5 x80x5 Maks. przekrój kabla Cu (mm) x00 x00 4x85 4x85 6x85 Maks. szerokość szyny Cu (mm) ATYS 66 A Zalecany moment dokręcający M6: 4,5 m M8: 8, m M0: 0 m M: 40m Maksymalny moment dokręcający M6: 5,4 m M8: m M0: 6 m M: 45 m 4 SOCOMEC - Ref.: 5 B PL

15 PODŁĄCZEIA Obwody główne (mocy) SPECYFICZE PODŁĄCZEIE - ŹRÓDŁO PRIORYTETOWE A ROZŁĄCZIK R II Pewne aplikacje mogą wymagać podłączenia źródła do rozłącznika nr II. Wówczas wymagana jest zmiana ustawień w setu'pie modułu sterującego, aby zmienić programowe połączenie źródeł i z rozłącznikami I i II. Odbiory / obciążenie Źródło Źródło I II ATYS 67 A ATYS 0 A GB > Podsumowanie konfiguracji i wymaganych modyfikacji Konfiguracja Wymagane modyfikacje (patrz Programowanie, Setup, zmienna Sce) Źródło podłączone do rozłącznika nr I Ustawienie Konfiguracja źródła na rozłącznik nr I Żródło podłączone do rozłącznika nr II fabryczne Zmienna (parametr) Sce = I Źródło podłączone do rozłącznika nr II Specyficzna Konfiguracja źródła na rozłącznik nr II Żródło podłączone do rozłącznika nr I Zmienna (parametr) Sce = II Patrz Programowanie, paragraf Setup, modyfikacja zmiennej (parametru) Sce SOCOMEC - Ref.: 5 B PL 5

16 PODŁĄCZEIA Obwody główne (mocy) Obwody pomocnicze - sterowanie Blok kontroli napięcia i zasilania pomocniczego Obwody pomocnicze - sterowanie PRZYKŁAD: SIEĆ 400 V AC (MIĘDZYFAZOWO) Z PRZEWODEM EUTRALYM R R S S T T * L L L L L L F F ATYS 40 A GB Kontrola napięcia L L L R R S S T T R R S S T T Opcja 4 Opcja 4 I I I Opcja I II 0 AUT Opcja Kontrola napięcia RJ L L L RJ I 0 II C O M I I I I 4 4 O O O O 4 4 I I I I 4 4 O O O O 4 4 Sprawdź napięcie na zaciskach 0-0 oraz 0-0. apięcie znamionowe Un = 0 V AC Maksymalna długość łącza RJ45 wynosi metry. Maksymalna długość przewodów sterowniczych 0 metrów. Przy większych odległościach zastosuj przekaźnik. Zaleca się zabezpieczenie wejść kontrolnych napięcia i zasilania pomocniczego z obu sieci ochronnikami przeciwprzepięciowymi. SOCOMEC - Ref.: 5 B PL

17 PODŁĄCZEIA Obwody pomocnicze Typ Zaciski () Opis Charakterystyka Zalecany przekrój Zasilanie pom. 0 Źródło 0 do 40 V AC ±0%.5 mm 0 Zasilanie pom. 0 Źródło 0 Wejścia (0) Przewód neutralny 500 V AC (faza-faza).5 mm kontrolne L (04) Faza maksymalnie sieć L (05) Faza 88 V AC (faza-neutralny) L (06) Faza maksymalnie Wejścia L (0) Faza 500 V AC (faza-faza).5 mm kontrolne L (04) Faza maksymalnie sieć L (05) Faza 88 V AC (faza-neutralny) (06) Przewód neutralny maksymalnie Komendy 07 Wspólny zacisk obwodów komend..5 mm 08 Wejście kontroli przełączenia na sieć rezerwową (CTS). IE PODŁĄCZAĆ 09 Wejście zdalnego uruchomienia testu pod obciążeniem. DO ŻADEGO ŹRÓDŁA 0 Zasilanie pomocnicze DC dla obwodów wejść/wyjść. ZASILAIA Sygnał startu 7 Wyjście start/stop agregatu - stabilne pozycje Styk bezpotencjałowy 4mm agregatu () 74 Programowany stan. astawa fabr. = O, zamknięcie - start 5A, AC, 50 V Kontrola Uruchomienie trybu kontroli ("odstawienie" automatyki).5 mm (typ logiki: (po zwarciu zacisku z zaciskiem 7). impuls lub 4 Komenda - pozycja - jeśli połączony z 7 podtrzymanie - 5 Komenda - pozycja - jeśli połączony z 7 wybór w trybie 6 Komenda - pozycja 0 - jeśli połączony z 7 IE PODŁĄCZAĆ DO programowania) 7 Zasilanie pomocnicze do obwodów sterowania. DO ŻADEGO ŹRÓDŁA Współny zacisk obwodów sterowania (od do 6). ZASILAIA Podłączenie RJ Zdalny interfejs ATyS D0 lub ATyS D0 Maksymalna odległość RJ45 8/8 interfejsu metry Styki pom. Wspólny zacisk obwodów sygnalizacji pozycji przełącznika 5A, AC, 50 V.5 mm sygnalizacji 4 Styk pomocniczy pozycji I - O (normalnie otwarty) pozycji 4 Styk pomocniczy pozycji II - O (normalnie otwarty) 4 Styk pomocniczy pozycji 0 - O (normalnie otwarty) Styki pom. 4 Położenie dźwigni/klucza trybu sterowania. 5A, AC, 50 V.5 mm sygn. trybu 44 Obwód zamknięty w trybie automatycznym. / AUT i 5 Informacja o blokadzie przełącznika. blokady przeł. 54 Obwód zamknięty jeżeli założono kłódkę. Sygnalizacja 6 Obwód zamknięty jeżeli wystąpiła awaria przełącznika 5A, AC, 50 V.5 mm awarii 64 (jeżeli przełącznik jest zasilany) Drugie styki 8 Wspólny zacisk styku przełącznego sygnalizacji pozycji I 5A, AC, 50 V.5 mm pomocnicze 8 Styk pomocniczy pozycji I - C (normalnie zamknięty) sygn. pozycji 84 Styk pomocniczy pozycji I - O (normalnie otwarty) (opcja) 9 Wspólny zacisk styku przełącznego sygnalizacji pozycji II 9 Styk pomocniczy pozycji II - C (normalnie zamknięty) 94 Styk pomocniczy pozycji II - O (normalnie otwarty) Opcja 0 Podłączenie portu komunikacyjnego RS 485 komunikacja - + Opcja I + Wejście Zasilić napięciem.5 mm Wejścia / I4 - Funkcja zgodna z ustawieniami w trybie programowania od 0 do 0 V DC () Wyjścia I + Wejście Zasilić napięciem.5 mm I4 - Funkcja zgodna z ustawieniami w trybie programowania od 0 do 0 V DC () O Wyjście 5A, AC, 50 V.5 mm O4 Funkcja zgodna z ustawieniami w trybie programowania O Wyjście O4 Funkcja zgodna z ustawieniami w trybie programowania () umeracja zacisków może się różnić w zależności od konfiguracji bloku kontroli napięcia i zasilania pomocniczego () Patrz programowanie, paragraf Setup, zmian stanu wyjścia. () Zaleca się zasilać obwody modułu(ów) wejścia / wyjścia z zacisków 07-0 (patrz schemat podłączeń). SOCOMEC - Ref.: 5 B PL

18 PODŁĄCZEIA Obwody główne (mocy) Obwody pomocnicze - sterowanie Blok kontroli napięcia i zasilania pomocniczego Blok kontroli napięcia i zasilania pomocniczego Tylko dla ATyS 6. Blok jest elementem zapewniającym uruchomienie funkcji automatycznego przełączania. Blok należy instalować przed podłączeniem obwodów mocy. ATYS 0 A STADARDOWA KOFIGURACJA Blok dostarczany jest z następującą konfiguracją fabryczną: do pracy w sieciach -fazowych, 0/400 V AC i 7/0 V AC, 4-przewodowych wprowadzenie źródeł zasilania od dołu przełącznika przewód neutralny po prawej stronie (w przypadku konfiguracji sieci 4-przewodowej) źródło podłączone do rozłącznika nr I Odbiory / obciążenie 400 V 0 V Blok można zaadoptować do innych konfiguracji ale wymaga to modyfikacji połączeń i / lub zmiany ustawień programowych w setup'ie panelu sterującego. Źródło Źródło ATYS 0 A GB ISTALACJA BLOKU (STADARDOWA KOFIGURACJA DLA SIECI 4-PRZEWODOWEJ) Odbiory / obciążenie ie uszkodzić styków bloku w trakcie jego instalacji i podłączania obwodów mocy (ostrożnie obchodzić się z przewodami). ATYS 0 A GB 800 A Źródła zasilania (priorytetowe i rezerwowe) Uchwyty zapobiegające zmianie pozycji bloku 60 A ATYS9 A Widok od dołu ATYS 06 A Widok od dołu "Korytko" mocowane na wspornikach Końcówki łączeniowe SOCOMEC - Ref.:5 B PL

19 PODŁĄCZEIA Blok kontroli napięcia i zasilania pomocniczego UKŁAD POŁĄCZEŃ BLOKU > Konfiguracja standardowa Czarne przewody: rozłącznik nr I Czerwone przewody: rozłącznik nr II > Blok podłączony od góry przełącznika (źródła podłączone od góry) Czarne przewody: rozłącznik nr II Czerwone przewody: rozłącznik nr I > umeracja przewodów umery przewodów w bloku są zgodne z kolejnością zacisków poszczególnych rozłączników przełącznika. Przykład: czarne i czerwone przewody - są zawsze podłączone do zacisków lub rozłączników I lub II I II Przykład: blok 4-przewodowy (4-biegunowy) 60 A 800 A Podłączenie bloku do zacisków przełącznika (obwodów mocy) Czerwone przewody Czarne przewody ATYS 04 A GB SOCOMEC - Ref.: 5 B PL B A 00 wspornik przewodów Podłączenie do panelu sterującego B A

20 PODŁĄCZEIA Obwody główne (mocy) Obwody pomocnicze - sterowanie Blok kontroli napięcia i zasilania pomocniczego Blok kontroli napięcia i zasilania pomocniczego IE KOFIGURACJE Blok może być dostosowany do innych konfiguracji ale wymaga to modyfikacji połączeń lub zmiany ustawień setup'u panelu sterującego. > Procedura instalacji bloku kontroli napięcia i zasilania pomocniczego > KROK Przewód neutralny po prawej stronie > Żadnych zmian Położenie przewodu neutralnego Przewód neutralny po lewej stronie > Zamiana przewodów we wtykowych listwach zaciskowych bloku - 0 ze 06 i 0 z 06 > KROK Sieć 0/400 V AC > Żadnych zmian Sieć Sieć 7/0 V AC > Modyfikacja pozycji przewodów A i B > KROK a dolne zaciski przełącznika > Blok instalowany na dolnych zaciskach przeł. Podłączenie źródeł zasilania a górne zaciski przełącznika > Blok instalowany na górnych zaciskach przeł. > KROK 4 Sieć priorytetowa podłączona > Wtykowe listwy bloku podłączone zgodnie ze Połączenia: źródła / rozłączniki do rozłącznika nr I źródłami (do panelu sterującego) oraz wtykowe listwy bloku Sieć priorytetowa podłączona > Wtykowe listwy bloku podłączone zgodnie ze do rozłącznika nr II źródłami (do panelu sterującego) Opis poszczególnych kroków w kolejnych paragrafach niniejszej instrukcji. Zasilanie pomocnicze panelu sterującego (zaciski 0-0 i 0-0) - 0/40 V AC ±0% Blok -biegunowy nie jest fabrycznie wyposażony w listwy wtykowe zasilania pomocniczego panelu sterującego. W celu podłączenia zasilania pomocniczego należy wykorzystać listwy będące standardowym wyposażeniem przełącznika i samodzielnie podłączyć zasilanie pomocnicze w zależności od napięcia sieci (np. dla sieci x400 V AC - przez transformatory dopasowujące 400/0 V AC). SOCOMEC - Ref.: 5 B PL

21 PODŁĄCZEIA Blok kontroli napięcia i zasilania pomocniczego > KROK : Położenie przewodu neutralnego Blok -biegunowy nie jest wyposażony w listwy wtykowe zasilania pomocniczego panelu sterującego. Fabrycznie blok jest skonfigurowany do instalacji z przewodem neutralnym po prawej stronie. Instalacja z Standard: przewód neutralny po prawej stronie przewodem neutralnym po lewej stronie wymaga zmian połączeń tj. zamiany przewodów 0 ze06 i 0 z 06. Modyfikacja bloku - przewód neutralny po lewej stronie: zamiana podłączenia przewodów między zaciskami 0 i 06 oraz 0 i 06. ATYS 097 A ATYS 097 A Czerwone przewody Czarne przewody Czerwone przewody Czarne przewody ATYS 96 A GB B A B A B A A B wspornik wspornik przewodów przewodów ATYS 97 A GB Blok -biegunowy: tylko do sieci x0 V AC > KROK : Sieć bez przewodu neutralnego. Blok wires -biegunowy kit: only to wymaga samodzielnego without podłączenia neutral zasilania conductor. pomocniczego. Wejście zasilania pomocniczego (zaciski 0-0 i 0-0) wymaga napięcia 0/40 V AC ±0%. Stosownie do konfiguracji sieci należy zmodyfikować Sprawdź napięcie na zaciskach 0-0 oraz 0-0. apięcie znamionowe Un = 0 V AC podłączenia do tych zacisków (podłączyć napięcie fazowe lub międzyfazowe o odpowiadających parametrach). Standardowy blok: Sieć 0/400 V AC z przewodem neutralnym (nie wymaga żadnych modyfikacji bloku) Modyfikacja bloku: Sieć 7/0 V AC, przewody zasilania pomocniczego (A-B) podłączyć między fazy Czerwone przewody Czarne przewody Czerwone przewody Czarne przewody ATYS 94 A GB B A B A B A B A wspornik wspornik przewodów przewodów ATYS 95 A GB SOCOMEC - Ref.: 5 B PL

22 PODŁĄCZEIA Obwody główne (mocy) Obwody pomocnicze - sterowanie Blok kontroli napięcia i zasilania pomocniczego Blok kontroli napięcia i zasilania pomocniczego > KROK : Podłączenie źródeł zasilania Fabrycznie blok jest skonfigurowany do podłączenia na dolne zaciski przełącznika (mostki i odbiory / obciążenie do górnych zacisków). Źródła zasilania do dolnych zacisków Źródła zasilania do górnych zacisków Odbiory / obciążenie Źródła zasilania ATYS 70 A GB Źródła zasilania Czarne przewody podłączone do rozłącznika nr I Czerwone przewody podłączone do rozłącznika nr II Odbiory / obciążenie Czarne przewody podłączone do rozłącznika nr II Czerwone przewody podłączone do rozłącznika nr I ATYS 7 A GB Blok należy instalować tylko w taki sposób aby przewody z listwami wtykowymi wychodziły z prawej strony (w kierunku panelu sterującego) SOCOMEC - Ref.: 5 B PL

23 Automatyczne Przełączniki ATyS PODŁĄCZEIA Blok kontroli napięcia i zasilania pomocniczego > KROK 4: Połączenia źródła / rozłączniki i listwy wtykowe Standardowa konfiguracja: źródło do rozłącznika I Źródło do rozłącznika nr II ATYS 67 A I II ATYS 7 A I II Patrz programowanie, paragraf Setup, konfiguracja parametru / zmiennej Sce, Sce = II. Rozłącznik nr II ŹRÓDŁA ZASILAIA Rozłącznik nr I DO DOLYCH ZACISKÓW PRZEŁĄCZIKA Rozłącznik nr I ŹRÓDŁA ZASILAIA Rozłącznik nr II DO DOLYCH ZACISKÓW PRZEŁĄCZIKA ATYS 9 A GB Czerwone przewody Power 0 V~ Voltage sensing L L L Power 0 V~ Voltage sensing L L L Czarne przewody ATYS 90 A GB Czarne przewody Power 0 V~ Voltage sensing L L L Power 0 V~ Voltage sensing L L L Czerwone przewody Rozłącznik nr II ŹRÓDŁA ZASILAIA Rozłącznik nr I DO GÓRYCH ZACISKÓW PRZEŁĄCZIKA Rozłącznik nr I ŹRÓDŁA ZASILAIA Rozłącznik nr II DO GÓRYCH ZACISKÓW PRZEŁĄCZIKA ATYS 9 A GB Czarne przewody Power 0 V~ Voltage sensing L L L Power 0 V~ Voltage sensing L L L Czerwone przewody ATYS 9 A GB Czerwone przewody Power 0 V~ Voltage sensing L L L Power 0 V~ Voltage sensing L L L Czarne przewody SOCOMEC - Ref.: 5 B PL

24 PRACA Przełączanie ręczne Przełączanie elektryczne Przełączanie ręczne TRYB / AUT (ręczny / automatyczny) W zależności od położenia klucza wyboru trybu sterowania na panelu czołowym przełącznika, dostępny jest tryb sterowania ręcznego lub automatycznego. TRYB "AUT" (automatyczny) lucz wyboru w pozycji "AUT" TRYB " " (ręczny) lucz wyboru w pozycji AUT AUT POZ. 0 AUT ATYS 94 A ATYS 96 A ATYS 95 A komendy I, 0, II są aktywne ATyS 6, tryb "AUT" jest aktywny nie można zainstalować dźwigni ręcznej nie można założyć kłódki blokady (blokada wysunięcia mechanizmu) we wszystkich wersjach sterowanie elektryczne jest zablokowane można przełączać ręcznie jeżeli zainstalowano dźwignię, nie można założyć kłódki ani przełączyć w tryb AUT we wszystkich wersjach sterowanie elektryczne jest zablokowane nie można zainstalować dźwigni ręcznej przełącznik jest zablokowany (produkt standardowy tylko w poz. "0") PRZEŁĄCZAIE W TRYBIE AWARYJYM Wszystkie przełączniki z rodziny ATyS mogą być przełączane ręcznie (awaria lub działania konserwacyjne). W tym celu przestaw klucz trybu sterowania "ręczne" i zainstaluj dźwignię napędu ręcznego. Sprawdź aktualną pozycję przełącznika zanim zaczniesz przełączanie w trybie ręcznym ATYS 94 A B ATYS 96 A B Zanim powrócisz do trybu pracy automatycznej zdemontuj dźwignię z panelu czołowego Pozycja BLOKOWAIE PRZEŁĄCZIKA Standardowy przełącznik można zablokować w pozycji 0. Możliwość blokowania w pozycjach I lub II jest opcjonalna. Ustaw klucz wyboru trybu sterowania "ręczne" i pociągnij mechanizm aby zainstalować maksymalnie kłódki (o średnicy do 8 mm). W celu pełnego "odstawienia" aparatu należy również odłączyć zasilanie pomocnicze. ATYS 008 A Blokowanie jest możliwe tylko w trybie pracy ręcznej z dźwignią "odłożoną" na wsporniku SOCOMEC - Ref.: 5 B PL

25 PRACA Przełączanie elektryczne ZASILAIE POMOCICZE ATyS 6 mają dwa wejścia (0-0, 0-0) zasilania pomocniczego i pracują na aktualnie dostępnym. SVRMO 077 B GB Pozycja AUT Zasilanie priorytetowe Zasilanie rezerwowe Możliwość przełączania : zaciski 0-0 : zaciski 0-0 LOGIKA UKŁADU STEROWAIA ATyS 6 sterowan elektrycznie przez zewnętrzne, bezpotencjałowe styki między zaciskami 4 a 7. Ten tryb sterowania może być zablokowany połączeni zacisków i 7 Do wyboru są dwa typy logiki sterowania: przez impuls lub przez podtrzymanie (tzw. stycznikowe). Wybór trybu sterowania określany jest programowo (patrz paragraf Programowanie). > Sterowanie przez impuls (konfiguracja standardowa) Komendą sterującą jest zamknięcie styku na przynajmniej 0 ms. W przypadku zaniku komendy, przełącznik pozostaje w zadanej pozycji. Impuls może być podawany ciągle, nie powodując żadnych zakłóceń w pracy przełącznika. Komenda, poz. I Komenda, poz. 0 SVRMO 079 B Komenda, poz. II Pozycja I Pozycja 0 Pozycja II > Sterowanie przez podtrzymanie (stycznikowe) Komendą sterującą jest zamknięcie styku Jeżeli komenda w pozycję I lub II zniknie, przełącznik samoczynnie powraca do pozycji 0 Komenda w pozycję 0 przełącza aparat w pozycję 0 bez względu na status komend w pozycję I i II Komenda, poz. I Komenda, poz. 0 Komenda, poz. II Pozycja I ATYS 04 A GB Pozycja 0 Pozycja II SOCOMEC - Ref.: 5 B PL

26 PRACA Prezentacja Tryby pracy Programowanie Praca Przeglądanie Sekwencje automatyczne Prezentacja Przełączniki pozwalają na: kontrolę źródeł/sieci, automatyczne przełączanie w trybie "AUT" konfigurację parametrów, pomiar napięć i częstotliwości, wizualizację stanu systemu, alarm lub sygnalizację awarii. AUT LCD - wyświetlacz Dioda led świeci się, jeżeli tryb automatyczny jest aktywny Duży, podświetlany wyświetlacz Dioda led sygnalizacji awarii Dioda led świeci się w przypadku awarii. Odłącz zasilanie pomocnicze aby skasować stan awarii (reset). Stany źródeł/sieci - Dioda led świeci się: źródło dostępne - Dioda led nie świeci się: źródło niedostępne Tryby pracy - Symulacja sekwencji automatycznej (test on load - test pod obciążeniem) - Start agregatu (test off load - bez obciąż.) - Sterowanie przełączaniem w pozycje I, 0, II (lokalne lub zdalne) Dioda led zasilania pomocniczego Zielona dioda led świeci się jeżeli podłączone jest zasilanie pomocnicze Blokada Żółta dioda led świeci się jeśli aparat jest zablokowany Stan/pozycja przełącznika Dwie zielone diody led: - stan rozłącznika nr I - stan rozłącznika nr II Dioda świeci się jeśli aparat jest załączony. Żółta dioda led (wskazuje poz. 0) - świeci się jeżeli oba rozłączniki są otwarte. Klawiatura Praca Test LCD i diod led Escape awigacja Potwierdzanie Wizualizacja pozycji przełącznika W "oknie" widoczne odpowiednio I, 0 lub II Przełączanie ręczne Włóż dźwignię Możliwe tylko w trybie (nie jest założona blokada kłódką) Dźwignia/klucz wyboru trybu sterowania Włóż klucz Obróć w prawo aby wybrać tryb "AUT" Obróć w lewo aby wybrać tryb ATYS 5 A GB Blokada Możliwa tylko w poz. 0 (w poz. I i II jako opcja) Odłóż dźwignię na wspornik Pociągnij mechanizm blokujący aby umożliwić instalację kłódki. WERSJA OPROGRAMOWAIA Pojawia się na wyświetlaczu po kasowaniu (reset). (reset wymaga odłączenia zasilania pomocniczego na minuty). ATYS 47 A GB Typ Wersja oprogramowania 6 SOCOMEC - Ref.: 5 B

27 P Tryby pracy PRZEGLĄDAIE Wielkości mierzone oraz zaprogramowane parametry liczników czasu. Zawsze dostępne bez kodu. PRACA Sekwencje testowe oraz elektryczna kontrola pozycji przełącznika. Dostępna po wprowadzeniu kodu (4000). PROGRAMOWAIE Konfiguracja parametrów. Dostępna po wprowadzeniu kodu (kod fabryczny - 000). KLUCZ WYBORU TRYBU STEROWAIA W POZYCJI Kod programowania Kod pracy Dźwignia na wsporniku Programowanie Przeglądanie Praca Kontrola kolejności faz Blokowanie Ręczne awaryjne przełączanie Test off load** KLUCZ WYBORU TRYBU STEROWAIA W POZYCJI "AUT" Kod programowania Kod pracy Programowanie Przeglądanie Praca Sterowanie I, 0, II Test off load* Test on load** Sekwencja zaniku źródła priorytetowego Sekwencja powrotu źródła priorytetowego Pozycja I Pozycja O Pozycja II * test bez obciążenia - test agregatu ** test pod obciążeniem - symulacja zaniku źródła priorytetowego i przejście na zasilanie ze źródła rezerwowego KOTROLA KOLEJOŚCI FAZ Funkcja umożliwia sprawdzenie kolejności faz podłączanych źródeł zasilania. Sprawdzenie kolejności faz jest dostępne w trybie pracy ręcznej. V V ATYS 9 A V OK V ATYS 0 A V V PROT Funkcja dostępna dla obu źródeł dla konfiguracji sieci 4BL lub BL oraz tylko dla źródła dla konfiguracji sieci 4BL lub 4BL (patrz aneksy do niniejszej instrukcji). lub na wyświetlaczu w zależności od źródła z nieprawidłową kolejnością faz ( lub ).

28 PRACA Prezentacja Tryby pracy Programowanie Praca Przeglądanie Sekwencje automatyczne Programowanie Umożliwia konfigurację parametrów przełącznika Zawsze dostępne w trybie Zawsze dostępne w trybie "AUT" jeżeli aparat jest w poz. zasilania priorytetowego i to zasilanie jest dostępne ie jest dostępne w trybie testów i w trybie kontroli (sterowania w poz. I, 0, II) oraz w trakcie sekwencji automatycznych. Parametry wymagające zaprogramowania przed rozpoczęciem użytkowania przełącznika: typ sieci napięcie znamionowe sieci częstotliwośc znamionowa Zalecamy wchodzenie do trybu programowania z przełącznikiem trybu sterowania w pozycji sterowania ręcznego. > awigacja po menu lub Dostęp do parametrów: naciskaj przyciski "do góry", "na dół", "w lewo" lub "w prawo" aby przesunąć kursor + + Modyfikacja parametru: naciśnij "w prawo" aby uzyskać dostęp do parametru, który chcesz zmodyfikować, a następnie "do góry" lub "na dół" aby ustawić żądaną wartość tego parametru. astępnie naciśnij "potwierdź" aby zatwierdzić zmianę. Powrót do głównego menu: naciśnij "ESC" Parametr zostanie zmodyfikowany tylko po potwierdzeniu. > Wejście do trybu programowania > Wyjście z trybu programowania Krok : naciśnij i przytrzymaj przez 5 s przycisk "potwierdź" aciśnij i przytrzymaj przez 5 s przycisk "potwierdź" Krok : wprowadź kod dostępu używając przycisków nawigacji (kod fabryczny - 000) Krok : naciśnij przycisk "potwierdź"

29 P Programowanie ARCHITEKTURA MEU PROGRAMOWAIA ATYS 49 A Opcje * Menu dostępne tylko po zainstalowaniu opcji

30 PRACA Prezentacja Tryby pracy Programowanie Praca Przeglądanie Sekwencje automatyczne Programowanie MODYFIKACJA PARAMETRÓW > Przykład: Zmiana napięcia znamionowego sieci z 400V na 0V. aciśnij aby wybrać pierwszą cyfrę (miga) aciśnij razy aby wyświetlić cyfrę (miga) aciśnij aby wybrać drugą cyfrę (miga) aciśnij razy aby wyświetlić cyfrę (miga) aciśnij aby potwierdzić ATI 074 A

31 P Programowanie CHARAKTERYSTYKI PARAMETRÓW > Menu Setup LCD Parametr Definicja - opis Zakres Wartość nastaw domyślna Typ sieci* Znamionowe napięcie sieci Ilość aktywnych przewodów kontrolowanej sieci (patrz aneks do niniejszej instrukcji) apięcie fazowe dla sieci BL i 4BL apięcie międzyfazowe dla pozostałych sieci BL, BL, BL, BL, 4BL, 4BL, 4 BL od 0 V do 480 V 4BL 400 V Znamionowa częstotliwość sieci Znamionowa częstotliwość sieci 50Hz lub 60Hz 50Hz Przekładania przekł. prądowych Prąd pierwotny przekładników prądowych. Strona wtórna 5A od 50/5 do 500/5 600/5 priorytetową l p pr

32 PRACA Prezentacja Tryby pracy Programowanie Praca Przeglądanie Sekwencje automatyczne Programowanie > Menu napięcia Detekcja progu rozpoczyna się w chwili zaniku sieci lub sekwencji powrotu sieci. % Kontrolowana wartość (napięcie) Próg górny napięcia (ou) 00 Histereza górnego progu napięcia (ouh) Sieć dostępna t Histereza dolnego progu napięcia (uuh) ATYS 4 A GB Próg dolny napięcia (uu) LCD Definicja - opis Zakres Wartość nastaw domyślna Sieć - próg górny napięcia od 0 do 5% 0% Sieć - histereza górnego progu napięcia od 0 do 9% (<ou) 0% Sieć - próg dolny napięcia od 80 do 98% 85% Sieć - histereza dolnego progu napięcia od 8 do 99% (>uo) Sieć - próg górny napięcia Sieć - histereza górnego progu napięcia od 0 do 0% od 0 do 9% (<ou) 95% 5% 0% Sieć - próg dolny napięcia od 80 do 98% 85% Sieć - histereza dolnego progu napięcia od 8 do 99% (>uu) 95% Definicja wartości: jako % wartości znamionowej. Wartości histerezy są ograniczone wartościami progów.

33 P Programowanie > Menu częstotliwość Detekcja progu rozpoczyna się w chwili zaniku sieci lub sekwencji powrotu sieci. % Kontrolowana wartość (częstotliwość) Próg górny częstotliwości (of) 00 ATYS 86 A GB Histereza górnego progu częstotliwości (ofh) Sieć dostępna t Histereza dolnego progu częstotliwości (ufh) Próg dolny częstotliwości (uf) LCD Definicja - opis Zakres Wartość nastaw domyślna Sieć - próg górny częstotliwości Sieć - histereza górnego progu częstotliwości od 0 do 0% od 00.5 do 9.5% (< of) Sieć - próg dolny częstotliwości od 80 do 99% 95% 05% 0% Sieć - histereza dolnego progu częstotliwości Sieć - próg górny częstotliwości Sieć - histereza górnego progu częstotliwości od 80.5 do 99.5% (> uf) od 0 do 0% od 00.5 do 9.5% (< of) 97% 05% 0% Sieć - próg dolny częstotliwości od 80 do 99% 95% Sieć - histereza dolnego progu częstotliwości od 80.5 do 99.5% (> uf) 97% Definicja wartości: jako % wartości znamionowej. Wartości histerezy są ograniczone wartościami progów.

34 PRACA Prezentacja Tryby pracy Programowanie Praca Przeglądanie Sekwencje automatyczne Programowanie > Menu liczników czasu LCD Typ licznika Definicja - opis Zakres Wartość nastaw domyślna Zanik zasilania priorytetowego Opóźnienie przeł. na sieć Pozostawania w pozycji 0 Powrót zasilania priorytetowego Pozostawania w pozycji 0 Wyłączenia agregatu Opóźnia wykrycie zaniku zasilania priorytetowego Potwierdzenie stabilności zasilania rezerwowego przed przełączeniem Pozostawanie w pozycji 0 w trakcie przełączania z zasilania priorytetowego na zasilanie rezerwowe Potwierdzenie stabilności zasilania priorytetowego przed powrotnym przełączeniem Pozostawanie w pozycji 0 w trakcie powrotnego przełączania z zasilania rezerwowego na zasilanie priorytetowe Pozwala na wyłączenie agregatu po powrotnym przełączeniu na źródło priorytetowe od 0 do 60 s 5 s od 0 do 60 s 5 s od 0 do 0 s 5 s od 0 do 0 min. min. od 0 do 0 s 5 s od 0 do 0 min. 4 min. > Menu komunikacji Menu aktywne tylko po zainstalowaniu modułu komunikacji (patrz paragraf opcje niniejszej instrukcji) LCD Parametr Definicja - opis Zakres Wartość nastaw domyślna Adres Adres przełącznika w komunikacji do , 900,

35 P Programowanie > Menu Wejścia / Wyjścia Menu jest aktywne po zainstalowaniu modułu we / wy (maksymalnie można zainstalować dwa moduły). W przypadku ponownego podłączania lub odłączania opcji, sprawdź identyfikację i ustawienia programowe wejść / wyjść. Patrz paragraf "Akcesoria instalowane przez Klienta" w celu identyfikacji wejść/wyjść. Wyjścia są typu O (norm. otwarte) i nie mogą być skonfigurowane na Z (norm. zamknięte). Stany wejść mogą być programowane jako C (normalnie zamknięte) lub O (normalnie otwarte). LCD - wyświetlacz Definicja - opis Zakres nastaw Wartość domyślna Wejście Ft, Ft, Pri, Mtf, SA, / / Stan wejścia O, C O Wejście Ft, Ft, Pri, Mtf, SA, / / Stan wejścia O, C O Wejście Ft, Ft, Pri, Mtf, SA, / / Stan wejścia O, C O Wejście 4 Ft, Ft, Pri, Mtf, SA, / / Stan wejścia 4 O, C O Wyjście SA, SA, LS, / / Wyjście SA, SA, LS, / / Wyjście SA, SA, LS, / / Wyjście 4 SA, SA, LS, / / Wejścia: Ft, Ft: Awaria zewnętrzna lub. Aktywacja wejścia powoduje miganie diody led "awaria" i pojawienie się komunikatu Ft lub Ft na wyświetlaczu. PRI: Wybór sieci priorytetowej. Sieć ma priorytet jeśli wejście jest nieaktywne. Sieć ma priorytet jeżeli wejście jest aktywne. Parametr PRI dostępny jest tylko podczas programowania opcji. Po zakończeniu programowania parametr PRI jest niedostępny. Mtf: Zdalne potwierdzenie powrotu. Funkcja identyczna z ręcznym potwierdzeniem powrotu z klawiatury. Powrót z sieci rezerwowej na priorytetową jest możliwy po aktywacji wejścia ( s). Przełącznik akceptuje sygnał na tym wejściu po zaprogramowaniu parametru Mtf w menu setup. Patrz sekwencja powrotu na zasilanie priorytetowe. SA: Informacja - sieć dostępna (np. agregat) - używana zamiast sprawdzenia parametrów napięcie/częstotliwość przez ATyS (sprawdzenie zablokowane po wybraniu opcji SA). Patrz sekwencja zaniku zasilania priorytetowego.

36 PRACA Prezentacja Tryby pracy Programowanie Praca Przeglądanie Sekwencje automatyczne Programowanie > Menu Wejścia / Wyjścia Wyjścia: SA, SA: Sieć lub sieć dostępna. Wyjście aktywne jeżeli paramery sieci lub mieszczą się w "oknie" (świeci się dioda led sieci lub na panelu sterującym). LS: Sygnał odłączenia/załączenia obciążenia. Licznik czasu LS do odłączenia/załączenia obciążenia. Wyjście zmienia stan przed przełączeniem na sieć rezerwową zgodnie z nastawą licznika czasu LS. Wyjście powraca do stanu normalnego po powrocie na sieć priorytetową i po upływie czasu LS. Wybranie funkcji LS, wymaga skonfigurowania towarzyszącego licznika czasu LS. Wyjście Funkcja Zakres nastaw Wartość domyślna SA, SA, LS 0 do 60 s ( DTT)* s * Konfiguracja czasu licznika DTT poniżej czasu licznika LS, spowoduje automatyczną zmianę nastawy licznika LS na identyczną z nastawą licznika DTT Przykład: konfiguracja funkcji LS (wyjście Ou, sekundy) Ustawienia sieci priorytetowej nie mogą być zmodyfikowane jeżeli zaprogramowano funkcję LS. Funkcja LS nie może być zaprogramowana jeżeli siecią priorytetową jest sieć. Cykl odłączenia (przed przełączeniem na sieć rezerwową) / załączenia (po powrocie na sieć priorytetową) obciążenia Licznik czasu DTT Licznik czasu LS Przełączenie: sieć priorytetowa - sieć rezerwowa Powrotne przełączenie: sieć rezerwowa - sieć priorytetowa Licznik czasu LS Zmiana stanu styku pomocniczego sygnalizacji poz. II Zmiana stanu wyjścia LS (aktywacja) ATYS 4 A GB LS Styk pom. sygn. poz II Sygnał wyjścia LS Wyjście LS zmienia stan przy zaniku zasilania. Zaleca się podłączenie równolegle do tego wyjścia styku pomocniczego pozycji II przełącznika. Zapobiegnie to powrotnemu podłączeniu obciążenia w przypadku zaniku zasilania rezerwowego, z przełącznikiem w pozycji II (na zasilaniu rezerwowym).

37 P Praca PREZETACJA Przy sterowaniu ręcznym (brak blokady) umożliwia uruchomienie testu bez obciążenia (test off load). Przy sterowaniu automatycznym umożliwia uruchomienie: testu bez i pod obciążeniem oraz elektrycznej kontroli pozycji. Wejście w tryb pracy: Wyjście z trybu pracy: Krok : naciśnij i przytrzymaj przez 5 s przycisk "praca" aciśnij i przytrzymaj przez 5 s przycisk "praca" Krok : wprowadź kod dostępu używając przycisków nawigacji (kod fabryczny ) Step : naciśnij przycisk "potwierdź" awigacja w trybie pracy: aciskaj przycisk "praca" aby przywołać żądaną funkcję aciśnij przycisk "potwierdź" aby uruchomić żądaną funkcję ARCHITEKTURA TRYBU PRACY Wejście: naciśnij i przytrzymaj przez 5 s Miga dioda led "Test on load" Tak, naciśnij "potwierdź" Świeci się dioda led "Test on load" TEST O LOAD Sekwencja zaniku zasilania priorytetowego ie, ponownie naciśnij przycisk "Praca" Miga dioda led "Test off load" Tak, naciśnij "potwierdź" Świeci się dioda led "Test off load" TEST OFF LOAD Sekwencja startu agregatu ie, ponownie naciśnij przycisk "Praca" Miga dioda led "Control" Tak, naciśnij "potwierdź" "COTROL O " Świeci się dioda led Elektryczna Led contrôle kontrola pozycji przełącznika fixe O (PS, PS 0, PS) ie, ponownie naciśnij przycisk "Praca" Wyjście: naciśnij i przytrzymaj przez 5 s

38 PRACA Prezentacja Tryby pracy Programowanie Praca Przeglądanie Sekwencje automatyczne Praca TEST OFF LOAD (BEZ OBCIĄŻEIA - DOSTĘPY W TRYBIE Test może być uruchomiony w poniższy sposób: z trybu pracy przez port komunikacyjny przez zdalny interfejs ATyS D0 Test jest przeznaczony do aplikacji, w których rezerwowym źródłem jest agregat (źródłem priorytetowym musi być źródło ). W trybie automatycznym, test może być uruchomiony tylko z przełącznikiem w pozycji i źródłem dostępnym. > Opis Tryb "Test off load" uruchamia i zatrzymuje agregat bez przełączania obciążenia ie jest możliwy w trakcie trwania sekwencji automatycznej > Uruchomienie z klawiatury pomocniczej Po wejściu w tryb pracy, wybierz test naciskając przycisk wyboru (dioda led zacznie migać) i potwierdź rozpoczęcie sekwencji testu. Start agregatu Agregat? Tak Zatrzymać? Agregat zatrzymany I AUT - AUTOMATYCZYM) ie Potwierdź TEST O LOAD (POD OBCIĄŻEIEM - DOSTĘPY W TRYBIE AUT - AUTOMATYCZYM) Test może być uruchomiony w poniższy sposób: z trybu pracy przez sygnał zewnętrzny (zaciski 07-09) przez port komunikacyjny przez zdalny interfejs ATyS D. Sekwencja automatyczna ma zawsze priorytet > Opis Test symuluje zanik zasilania priorytetowego. Sekwencja testu powoduje przełączenie obciążenia na zasilanie rezerwowe po osiągnięciu przez to zasilanie gotowości do obciążenia (w przypadku agregatu). Sekwencja powrotnego przełączenia zawsze wymaga ręcznego potwierdzenia powrotu. Czasy przełączeń są zgodne z nastawami wszystkich liczników czasu. Po zakończeniu sekwencji testu, przełącznik samoczynnie powraca do trybu przeglądania. Uruchomienie testu możliwe jest tylko w trybie automatycznym, z przełącznikiem w pozycji zasilania priorytetowego i zasilaniem priorytetowym dostępnym. > Uruchomienie z klawiatury pomocniczej Po wejściu w tryb pracy, wybierz test naciskając przycisk wyboru (dioda led zacznie migać) i potwierdź rozpoczęcie sekwencji testu. Potwierdzenie powrotu przyciskiem na klawiaturze. > Zdalne uruchomienie przez specyficzne wejście Możliwe jest również zdalne uruchomienie testu zwierając zaciski 07 i 09. Test rozpoczyna się z chwilą zwarcia zacisków. Przełączenie powrotne jest inicjowane po rozwarciu tych zacisków. Powrotne przełączenie na zasilanie priorytetowe jest zablokowane i wymaga ręcznego potwierdzenia (z klawiatury pomocniczej) lub rozwarcia zacisków 07 i 09. SOCOMEC - Ref.: 5 B PL

39 P Praca KOTROLA ("odstawienie automatyki"), 0, (DOSTĘPA W TRYBIE "AUT") Funkcja kontroli może być uruchomiona następująco: - w trybie pracy. Możliwe jest wybranie pozycji przełącznika (, 0, ) z klawiatury pomocniczej. - stykami bezpotencjałowymi. Możliwe jest wybranie pozycji przełącznika (, 0, ) zwierając odpowiednio zaciski od do 7. - przez moduł komunikacji - przez interfejs ATyS D0. > Opis Funkcja umożliwia "odstawienie" sekwencji automatycznych i elektryczne sterowanie przełączaniem w pozycje PS, PS0 lub PS (, 0, ) zgodnie z konfiguracją przełącznika (źródło podłączone do rozłącznika nr I lub II). Funkcja kontroli ma priorytet w trybie automatycznym > Zdalne uruchomienie W tym celu należy zewrzeć zaciski i 7. Pozycja przełącznika zależy od komend pomiędzy zaciskiem 7 a zaciskami 4, 5 i 6. > Uruchomienie z klawiatury pomocniczej Wybór żądanej pozycji PS, PSO lub PS (, 0 lub ): aciśnij przycisk "Praca". Komunikat "Yes" pojawi się na wyświetlaczu przy aktywnej pozycji Wybierz nową pozycję: ATYS 46 A SOCOMEC - Ref.: 5 B PL

40 PRACA Prezentacja Tryby pracy Programowanie Praca Przeglądanie Sekwencje automatyczne Przeglądanie PREZETACJA Umożliwia przeglądanie parametrów niezależnie od położenia dźwigni/klucza wyboru trybu sterowania ( / AUT) Przeglądanie nie jest ograniczone kodem dostępu Brak operacji na klawiaturze pomocniczej przez 5 minut powoduje przywołanie na wyświetlacz LCD parametrów napięcia aktywnej sieci. Jeżeli przełącznik jest w pozycji 0, wyświetlane są paramery napięcia sieci priorytetowej. awigacja w trybie przeglądania: aciskaj przyciski "do góry" lub "na dół" aby przywołać żądany parametr aciskaj przyciski "w lewo" lub "w prawo" aby poruszać się po menu wcześniej wybranego parametru 40 SOCOMEC - Ref.: 5 B PL

41 P Przeglądanie ARCHITEKTURA TRYBU PRZEGLĄDAIA Dostępność niektórych parametrów zależy od zaprogramowanego typu sieci. Patrz aneks do instrukcji. SOCOMEC - Ref.: 5 B PL 4

42 PRACA Prezentacja Tryby pracy Programowanie Praca Przeglądanie Sekwencje automatyczne Sekwencje automatyczne TRYB RĘCZY / TRYB AUTOMATYCZY > Tryb ręczny - Tryb automatyczny Przełączanie/powroty zasilania Tryb automatyczny jest aktywny z chwilą przełożenia dźwigni/klucza wyboru trybu sterowania w pozycję AUT Panel sterujący weryfikuje napięcia (i częstotliwość w ATyS 6e) w celu określenia nowej, stabilnej pozycji przełącznika Informacje z poniższej tabeli mogą również być brane pod uwagę po całkowitej utracie zasilania (reset panelu sterującego wymaga odłączenia zasilania na minuty). > owa stabilna pozycja przełącznika Początkowa pozycja Dostępność poszczególnych sieci/źródeł przełącznika Patrz menu liczników aby zapoznać się z definicjami liczników MFT, MRT, DTT i innych. owa pozycja przełącznika Sieć priorytetowa Sieć priorytetowa dostępna. Sieć priorytetowa. Sieć rezerwowa dostępna lub niedostępna. Sieć priorytetowa Sieć priorytetowa niedostępna przez czas MFT. Sieć rezerwowa. Jeżeli sieć rezerwowa jest Sieć rezerwowa dostępna lub niedostępna. niedostępna, uruchom sieć rezerwową i poczekaj przez czas DTT na przełączenie. Sieć rezerwowa Sieć rezerwowa dostępna. Sieć rezerwowa. Sieć priorytetowa niedostępna. Sieć rezerwowa Sieć rezerwowa dostępna. Sieć priorytetowa. Sieć priorytetowa dostępna przez czas MRT. Pozycja 0 Sieć priorytetowa dostępna. Dostępna sieć po upływie czasu MRT Sieć rezerwowa niedostępna. (przełączenie na sieć priorytetową). Pozycja 0 Sieć priorytetowa dostępna. Sieć priorytetowa. Sieć rezerwowa niedostępna. Pozycja 0 Sieć priorytetowa niedostępna. Sieć rezerwowa. Sieć rezerwowa dostęna. Pozycja 0 Sieć priorytetowa niedostępna. ez zmiany (brak zasilania pomocniczego). Sieć rezerwowa niedostęna. Po powrocie zasilania przełączenie na sieć priorytetową lub rezerwową. Aparat natychmiast przełącza się do nowej, stabilnej pozycji po zmianie trybu pracy z ręcznego na automatyczny lub po powrocie zasilania. ZAIK ZASILAIA PRIORYTETOWEGO - SEKWECJA AUTOMATYCZA Sekwencja rozpoczyna się z chwilą wybrania trybu automatycznego i przy przełączniku w pozycji zasilania priory- > Funkcja specyficzna: zdalna kontrola przełączenia Możliwe jest przełączenie z zasilania priorytetowego na rezerwowe przed upływem czasu DTT. Jeżeli czas DTT ustatetowego (pozycja I - sieć ). sieć jest dostępna wiony jest na wartość maksymalną (60 s), to można zezwolić przełącznik jest w pozycji I na wcześniejsze przełączenie zwierając zaciski 07 i 08 (CTS). sieć rezerwowa jest dostępna lub niedostępna > Sieć dostępna Sieć, której napięcie i częstotliwość odpowiadają parametrom "okna" i kolejność faz jest prawidłowa. SOCOMEC - Ref.: 5 B PL

43 P Sekwencje automatyczne > Opis sekwencji Przykład: Pozycja I = zasilanie priorytetowe ( ) Pozycja II = zasilanie rezerwowe typu agregat ( ) Tryb automatyczny Zanik zasilania priorytet.? Zanik zasilania? ie Odliczanie MFT MFT = 0 Start agregatu Powrót zasilania przed upływem czasu MFT? Start agregatu Kasowanie licznika MFT Zasilanie rezerwowe dostępne? Tak Zatrz. agregatu Tak ie Zasilanie priorytetowe? ie DTT = DTT maks.? Tak Kasowanie licznika DTT ie Agregat nie wystartował Odliczanie DTT CTS =? Tak Odliczanie DTT DTT = 0 DTT = 0 Tak OMF 0? ie Przełączenie I ---> 0 Odliczanie 0MF OMF = 0 Przełączenie 0 ---> II Przełączenie I ---> II Przełączenie I ---> II ATYS 54 A GB Idź do sekwencji powrotu do źródła priorytetowego

44 PRACA Prezentacja Tryby pracy Programowanie Praca Przeglądanie Sekwencje automatyczne Sekwencje automatyczne POWRÓT DO ZASILAIA PRIORYTETOWEGO Sekwencja jest aktywna w trybie automatycznym i przełączniku w pozycji zasilania rezerwowego (pozycja II): sieć priorytetowa jest niedostępna > Specyficzna funkcja: ręczne potwierdzenie powrotu Powrotowi sieci priorytetowej nie musi towarzyszyć automatyczne przełączenie na tę sieć. Przełącznik może pozostawać dłużej w pozycji zasilania rezerwowego. W tym celu należy uaktywnić funkcję ręcznego potwierdzenia powrotu (patrz programowanie). Ręczne potwierdzenie powrotu może być realizowane: przyciskiem "potwierdź" lokalnie lub na ATyS D0 przez wejście w module we /, para ATYS 97 A przełącznik jest w pozycji zasilania rezerwowego (np. agregat) zasilanie rezerwowe jest dostępne. Potwierdzenie powrotu = naciśnij "Potwierdź" lub aktywacja opcjonalnego wejścia, parametr "Mtf" > Opis sekwencji Zasilanie priorytetowe jest niedostępne, agregat pracuje (zasilanie rezerwowe) i przełącznik jest w pozycji II Powrót zasil. priorytet. Powrót zasilania priorytet.? Tak ie Potwierdzenie powrotu na zasilanie priorytetowe Tak Zanik zasil. priorytetowego? Odliczanie MRT MRT = 0 ie Ponowny zanik zasilania priorytet. przed upływem czasu MRT? Kasowanie licznika MRT Tryb Tak półautomatyczny aktywny? (Mtf) ie Tak Potwierdzenie Tak OMR 0? ie Przełączenie II ---> 0 Odliczanie OMR OMR = 0 Przełączenie 0 ---> I Przełączenie II ---> I Do sekwencji zaniku zasilania priorytetowego Kasowanie licznika CDT Odliczanie CDT Zanik zasilania priorytetowego CDT = 0 Przełączenie II ---> I Zatrzymanie agregatu Przełącznik w pozycji Powrotna kontrola źródła priorytet. 44 SOCOMEC - Ref.: 5 B PL ATYS 55 A GB

45 ROZWIĄZYWAIE PROBLEMÓW PROBLEM DZIAŁAIA Brak reakcji na sygnały sterujące Sprawdź czy napięcie zasilania pomocniczego na zaciskach 0/0 i (sterowanie elektryczne) 0/0 wynosi 0-40 V AC ±0% Sprawdź czy dźwignia/klucz wyboru trybu sterowania jest w pozycji AUT Sterowanie ręczne jest niemożliwe Sprawdź czy dźwignia/klucz wyboru trybu sterowania jest w pozycji umożliwiającej instalację dźwigni napędu ręcznego Sprawdź czy przełącznik nie jest zablokowany (założona kłódka/kłódki) Sprawdź czy kierunek obrotu dźwigni jest prawidłowy Zastosuj wystarczającą, narastającą siłę w celu przełączenia w nową pozycję ie można wybrać trybu sterowania AUT Sprawdź czy dźwignia napędu ręcznego jest odłożona na wspornik Sprawdź czy przełącznik nie jest zablokowany (założona kłódka/kłódki) Sprawdź typ klucza wyboru trybu sterowania (dotyczy ATyS e i ATyS 6e) Przełącznik jest uszkodzony Odłącz zasilanie pomocnicze aby spróbować skasować sygnał (świeci się dioda led "Fault") uszkodzenia (zaciski 0-0 i 0-0) Jeżeli zainstalowano opcjonalny moduł we / wy, sprawdź czy nie są aktywne zewnętrzne wejścia Ft lub Ft sygnalizujące awarię poza przełącznikiem ie można zablokować aparatu Sprawdź położenie klucza wyboru trybu sterowania Sprawdź czy dźwignia napędu ręcznego jest odłożona na wspornik Sprawdź czy przełącznik jest w pozycji 0. W standardzie blokada możliwa jest tylko w tej pozycji (blokada w pozycjach I i II jest opcjonalna) Sieć dostępna a dioda led aciśnij przycisk "Lamp test" aby sprawdzić czy dioda led jest sprawna nie świeci się Sprawdź nastawy wartości znamionowych (napięcia i częstotliwości) Sprawdź wartości progowe napięcia i częstotliwości Po zaniku zasilania priorytetowego Sprawdź czy dźwignia/klucz wyboru trybu sterowania jest w pozycji AUT aparat nie zmienia położenia (pozycji) Sprawdź czy zasilanie rezerwowe jest dostępne (np. agregat pracuje) Sprawdź czy napięcie zasilania pomocniczego na zaciskach 0-0 i 0-0 wynosi 0-40 V AC ±0% "Test on load" i "Test off load" nie mogą być Sprawdź hasło dostępu do testów (fabryczne ustawienie ) uruchomione z klawiatury Sprawdź czy dźwignia/klucz wyboru trybu sterowania jest w pozycji AUT Przełącznik nie powraca na zasilanie Sprawdź czy został odliczony czas licznika MRT priorytetowe po jego powrocie Sprawdź czy dźwignia/klucz wyboru trybu sterowania jest w pozycji AUT Sprawdź czy została zaprogramowana funkcja potwierdzenia powrotu (naciśnij "Potwierdź" aby potwierdzić powrót) Po powrotnym przełączeniu, zasilanie Sprawdź czy został odliczony czas licznika CDT rezerwowe pracuje (agregat nie zatrzymał się) Sprawdź stan styku startu agregatu, zaciski 7-74 (w razie konieczności odłącz listwę zaciskową) Opcjonalne moduły: We / Wy oraz komunikacja nie wykryte po zainstalowaniu Sprawdź czy moduły są prawidłowo zainstalowane Odłącz zasilanie pom. na minuty - kasowanie umożliwi wykrycie modułów Sterowanie elektryczne nie koresponduje z Sprawdź konfigurację parametru Sce (sieć lub ) komendami Jeżeli Sce = I, komenda spowoduje zamknięcie rozłącznika nr I Jeżeli Sce = II, komenda spowoduje zamknięcie rozłącznika nr II Sprawdź wybrany rodzaj logiki sterowania (impuls lub podtrzymanie) Sprawdź czy sterowanie elektryczne nie jest zablokowane (zaciski i 7) SOCOMEC - Ref.: 5 B PL 45
