4/S6 REGULATORY ZMIENNEGO PRZEPŁYWU RVP-C, RVP-P, RVK RVP-C-T, RVP-P-T.

Transkrypt

1 4/S6 REGULATORY ZMIENNEGO PRZEPŁYWU RVP-C, RVP-P, RVK RVP-C-T, RVP-P-T 252

2 253

3 Spis treści Regulatory zmiennego przepływi - okrągłe Regulatory zmiennego przepływi - prostokatne Siłowniki Belimo Tłumiki do regulatorów VAV Jednostka RVK Regulacja ciśnienia Oznaczenia: p [Pa] v ef [m/s] V[m 3 /h] f [db/okt] A [db(a)] V min [m 3 /h] - Całkowita strata ciśnienia - Prędkość efektywna - Przepływ powietrza - Częstotliwość - Poziom mocy akustycznej na oktawę - Poziom mocy akustycznej - Minimalny przepływ powietrza p S [Pa] V max [m 3 /h] ød n L ød z L z B x H - Różnica ciśnień statycznych - Maksymalny przepływ powietrza - Średnica regulatora - Długość regulatora - Średnica izolacji - Długość izolacji - Wymiary 254

4 RVP-C Regulacja strumienia poprzez określenie nastawy Fabrycznie nastawa zgodnie z życzeniem klienta Wysoka precyzja regulacji Brak wymaganej konserwacji Regulator dostępny w wykonaniu z blachy nierdzewnej AISI 304 Opcje: Stały przepływ Master-slave Obudowa izolowana(50mm) MP-Bus (standard), LONWORKS, Modbus, KNX (Siemens), MF (no BUS) Dz-2 60 Specyfikacja: ød n L ød z L z V min [m 3 /h] V max [m 3 /h] * Maksymalny przepływ dla prędkości v max = 12 m/s ** wielkości 500 i 630 dostarczane z pierścieniem wzmacniającym Design changes reserved 255

5 RVP-C Instalacja min. 1xDn min. 2xDn min. 2xDn *Schematy elektryczne na stronie 23. Klucz zamówienia: Regulator zmiennego przepływu RVP - C - ØDn - MP - Z - V - P Okrągły Średnica Typ komunikacji: MP - MP-Bus (standard) LON - LONWORKS MOD - Modbus KNX - KNX protocol (Siemens) PP - siłownik Simply Gruner Izolacja Przepływ powietrza V*min/max [m 3 /h] Tryb pracy: P - single M - master S - slave K - stały przepływ * jeśli klient nie wyspecyfikuje danych, regulator zostaje nastawiony dla fabrycznych wartości V max i V min. 256

6 Poziom mocy akustycznej Lw : RVP-C Ø100 - Ø200 POZIM MOCY AKUSTYCZNEJ Wielkość ø100 ø125 ø160 ø200 v [m/s] V [m 3 /h] =125 Pa A [db/(a)] =250 Pa A [db/(a)] =500 Pa A [db/(a)] =1000 Pa A [db/(a)]

7 Poziom mocy akustycznej Lw : RVP-C Ø250 - Ø355 Wielkość ø250 ø315 ø355 v [m/s] V [m 3 /h] =125 Pa A [db/(a)] =250 Pa A [db/(a)] =500 Pa A [db/(a)] =1000 Pa A [db/(a)]

8 Poziom mocy akustycznej Lw : RVP-C Ø400 - Ø630 Wielkość ø400 ø500 ø630 v [m/s] V [m 3 /h] =125 Pa A [db/(a)] =250 Pa A [db/(a)] =500 Pa A [db/(a)] =1000 Pa A [db/(a)]

9 Współczynniki korekcyjne dla obudowy regulatorów db L w2 = - L w ok. 6m RVP-C Przewód wentylacyjny zgodnie z DIN EN L w [db], w odniesieniu do f m L w Wielkość L w3 = - L w1 ok. 6m RVP-C-Z Izolacja L w1 [db], w odniesieniu do f m L w1 Wielkość Obliczenia poziomu ciśnienia akustycznego Dane: RVP 200 v = 6 m/s = 250 Pa Wymagany poziom ciśnienia akustycznego w pomieszczeniu to 35 db(a) f m L w (str. 5) L w L w Tłumienie sufitowe Tłumienie w pomieszczeniu A-poziom Wartość korekcyjna L pa2 32 db(a), wymaganie jest spełnione 260

10 RVP-P Regulacja strumienia poprzez określenie nastawy Fabrycznie nastawa zgodnie z życzeniem klienta Wysoka precyzja regulacji Brak wymaganej konserwacji Regulator dostępny w wykonaniu z blachy nierdzewnej AISI 304 Opcje: Stały przepływ Master-slave mod Obudowa izolowana (50mm) MP-Bus (standard), LONWORKS, Modbus, KNX (Siemens), MF (no BUS) B+60 B B H+60 H H+60 Specyfikacja: B H A ef [mm 2 ] Vmin [m 3 /h] Vmax [m 3 /h] 200 0, , , , , , , , , , , , , , , , , , , , , , , , B H A ef [mm 2 ] Vmin [m 3 /h] Vmax [m 3 /h] 800 0, , , , , , , , , , , , , , , , , , , , , , , ,

11 RVP-P INSTALACJA Sugerowana płyta perforowana dla instalacji nawiewnej (perforacja ~50%) B 2B *Schematy lelektryczne na stronie 23. Klucz zamówienia: Regulator zmiennego przepływu RVP - P - BxH - MP - Z - V - P - PZX Prostokątny Wymiary Typy komunikacji: MP - MP-Bus (standard) LON - LONWORKS MOD - Modbus KNX - KNX protocol (Siemens) PP - siłownik Simply Gruner Izolacja Przepływ powietrza V*min/max [m3/h] Tryb P - single M - master S - slave K - stały przepływ Tłumik * jeśli klient nie wyspecyfikuje danych, regulator zostaje nastawiony dla fabrycznych wartości V max and V min. 262

12 RVP-P POZIOM MOCY AKUSTYCZNEJ Współczynniki korekcyjne dla innych szerokości obudowy W odniesieniu do B = 125Pa = 250Pa = 500Pa B=600 B= Wielkość B x H v [m/s] =125 Pa =250 Pa =500 Pa

13 Wielkość B x H v [m/s] =125 Pa =250 Pa =500 Pa

14 L w2 = - L w ok. 6m L w / L w1 u db, w odniesieniu do f m u Hz RVP-P L w / L w Przewód wentylacyjny zgodnie z DIN EN Lw [db(a)] L w3 = - L w1 ok. 6m L w / L w1 u db, w odniesieniu do f m u Hz RVP-P-Z L w / L w Izolacje Lw1 [db(a)] Oliczanie poziomu ciśnienia akustycznego Dane: RVP-P-Z 500x300 v = 6 m/s = 500 Pa Wymagany poziom ciśnienia akustycznego w pomieszczeniu to 42 db(a) f m L w (str. 11) Korekta B= L w / L w L w Tłumienie sufitowe Tłumienie w pomieszczeniu A-poziom Wartość korekcyjna Lp A3 40 db(a), wymaganie jest spełnione 265

15 PROSTOKĄTNE REGULATORY VAV Z TŁUMIKIEM- PZX Prostokątny regulator zmiennego przepływu (RVP) z tłumikiem (PZX): 1000 B/H H 1500 B Wymiary: B L = 1500mm długość tłumika L 1 = 1000mm długość kulisy tłumiącej H Poziom mocy akustycznej dla regulatora z tłumikiem PZX B x H mm v m/s = 125 Pa 1 [ db ] f m [ Hz ] = 250 Pa = 500 Pa 1 [ db ] f m [ Hz ] 1 [ db ] f m [ Hz ]

16 JEDNOSTKA - RVK Regulacja strumienia poprzez określenie nastawy Fabrycznie nastawa zgodnie z życzeniem klienta Wysoka precyzja regulacji RVK-A - nawiew RVK-B - wywiew Obudowa izolowana akustycznie Dozasosowania w wysoce akustycznych rozwiązaniach Opcje: Stały przepływ Master-slave Obudowa izolowana (50mm) MP-Bus (standard), LONWORKS, Modbus, KNX (Siemens), MF (no BUS) Dodatkowy tłumik PZS 45 L 75 D *B/B1 Ø D-2 C *H/H1 Wymiary: RVK ØD-2 B *B1 H *H1 L *L1 C D V min [m 3 /h] * B1, H1 - Wymiary dla jednostek izolowanych Klucz zamówienia: Typ: RVK - A - ødn - Z - V - P - PZS A - nawiew B - wywiew Średnica Izolacja V* - przepływ powietrza, min/max [m 3 /h] Mode P - single M - master S - slave K - stały przepływ Tłumik V max [m 3 /h] Design changes reserved 267

17 Nawiew i wywiew powietrza RVK-A RVK-B Pomieszczenie Prostorija Pomieszczenie Prostorija Poziom mocy akustycznej RVK-A / RVK-A-Z Wielkość ø125 ø160 ø200 ø250 ø315 ø400 V [m 3 /h] =125 Pa Lw [db(a)] =250 Pa Lw [db(a)] =500 Pa Lw [db(a)]

18 Poziom mocy akustycznej RVK-B / RVK-B-Z Wielkość ø125 ø160 ø200 ø250 ø315 ø400 V [m 3 /h] =125 Pa Lw [db(a)] =250 Pa Lw [db(a)] =500 Pa Lw [db(a)]

19 Hałas emitowany z obudowa - RVK-A Wielkość ø125 ø160 ø200 ø250 ø315 ø400 V [m 3 /h] =125 Pa Lw [db(a)] =250 Pa Lw [db(a)] =500 Pa Lw [db(a)]

20 Hałas emitowany z obudowy - RVK-B Wielkość ø125 ø160 ø200 ø250 ø315 ø400 V [m 3 /h] =125 Pa Lw [db(a)] =250 Pa Lw [db(a)] =500 Pa Lw [db(a)]

21 Hałas emitowany z obudowy - RVK-A-Z Wielkość ø125 ø160 ø200 ø250 ø315 ø400 V [m 3 /h] =125 Pa Lw [db(a)] =250 Pa Lw [db(a)] =500 Pa Lw [db(a)]

22 Hałas emitowany z obudowy - RVK-B-Z Wielkość ø125 ø160 ø200 ø250 ø315 ø400 V [m 3 /h] =125 Pa Lw [db(a)] =250 Pa Lw [db(a)] =500 Pa Lw [db(a)]

23 DODATKOWY TŁUMIK PZS B B1 L 55 L1 55 Wielkość L L1 H H1 B B1 ø ø ø H H1 ø ø ø Poziom mocy akustycznej z dodatkowym tłumikiem Wielkość ø125 ø160 ø200 ø250 ø315 ø400 V [m 3 /h] =125 Pa Lw [db(a)] =250 Pa Lw [db(a)] =500 Pa Lw [db(a)]

24 Hałas emitowany z obudowy z dodatkowym tłumikiem RVK-B/RVK-B-Z + PZS Wielkość ø125 ø160 ø200 ø250 ø315 ø400 V [m 3 /h] =125 Pa Lw [db(a)] =250 Pa Lw [db(a)] =500 Pa Lw [db(a)]

25 Określenie przepływuw odniesieniu do sygnału sterującego.. Y.. W trybie W1: VDC sygnał sterujący Y odpowiada następującym wartościom: V act =V min + (V max -V min ) 10VDC.. V act - V i wartości odpowiadające Y = 0VDC dla V min i Y = 10VDC dla V max są zgodne z: Y = 10VDC.. min V max - V.. min Uwaga: Y = 0VDC odpowiada V min i 10VDC odpowiada V max.. W trybie W2: VDC sygnał sterujący Y odpowiada następującym wartościom: V act =V min + Y-2VDC.. (V max -V min ) 8VDC.. V act - V min i wartości odpowiadające Y = 2VDC dla V min i Y = 10VDC dla V max są zgodne z: Y = 2VDC + 8VDC.. V max - V min z funkcją zamknięcia Y = 0VDC.. Uwaga: Y = 2VDC odpowiada V min i 10VDC odpowiada V max. W trybie W1 (0...10VDC) wyjściowy sygnał U odpowiada następującym wartościom: U = 10VDC V act. V nom dla aktualnej wartości obliczeniowej V act dla analog. sygnału wyjściowego U w trybie W1: U V act = V nom 10VDC W trybie W (2...10VDC) wyjściowy sygnał U odpowiada następującym wartościom: U = 2VDC+8VDC. V act. V nom dla aktualnej wartości obliczeniowej V act dla analog. sygnału wyjściowego U w trybie W (2...10VDC): V act = V nom U-2VDC 8VDC 276

26 ELECTRIC SCHEME Analog control signal + AC 24V DC24V Analog control signal supply/extract in paralel mode + AC 24V DC24V Analog control signal master / slave mode + AC 24V DC24V Control signal 0-10V/2-10V MP/ Actual value signal 0-10V / 2-10V Control signal 0-10V/2-10V MP/ Actual value signal 0-10V / 2-10V Control signal 0-10V/2-10V MP/ Actual value signal 0-10V / 2-10V Supply air Master + Y U/pp..MV-D3M + w U/pp..MV-D3M + w U/pp..MV-D3M MP/ Actual value signal 0-10V / 2-10V Returning signal from Slave Extract air Slave + w U/pp..MV-D3M + w U/pp..MV-D3M Tryb Sygnał V V V V V V V V V V V ~ ~ + ~ Constant mode: - Standard 0,1V closing Funkcja a b c d e Przepustnica zamknięta a) Zamknięte c) Otwarte* V min...v max b) VAV CAV-V min Wszystkie otwarte - V min aktywne ** Przepustnica zamknięta e) Otwarte* w U/pp..MV-D3M CAV- V max d)v max Styk otwarty, funkcja aktywna Styk zamknięty Styk zamknięty, funka aktywna tylko w trybie 2..10V * Nie dostępne w wersji DC 24V **Przepustnica wyłaczona dla 0,5V 277

27 Siłowniki elektryczne: siłownik : Belimo (MP, LON, MOD, MF), Siemens (KNX) zasilanie - AC 24V, 50/60 Hz - DC 24V gniazdo diagnostyczne dla serwisu i oprogramowania PC-Tool Wersja: Typ LMV-D3- MP LMW-D3- MP Moment obrotowy 5Nm 10Nm Zużycie energii 2W 3W Wymiarowanie 4VA (max- 5ms) 5VA (max- 5ms) Waga 500g 700g Regulacja zmiennych V nom Właściwy nominalny przepływ, odpowiednie dla VAV V nom Pa V max % V min % V mid 50% od V min do V max Typowa regulacja VAV tryb dla zmiennych Y (połączenie 3) Aktualna wartość sygnału U5 (połaczenie 5) Tryb CAV (stały przepływ powietrza) - DC V / (4...20mA z impedencją 500Ω) - DC V / (0...20mA z impedencją 500Ω) - Regulacja DC V }wyjściowa impedencja min. 100 kohm - DC V - DC V } max. 0.5 ma - Regulowane : przepływ, pozycja przepustnicy lub różnica ciśnień zamknięty / Vmin / Vmid / Vmax / otwarty* (*otylko z zasileniem AC 24V ) Siłownik Połączenie Kabel 4 x 0,75 mm 2 Ochrona Klasa bezpieczeństwa III klasa extra - niskie napięcie Poziom ochrony IP54 Zdolność elektromagnetyczna CE zgodnie z 89/336/EEC Tryb Typ 1 (zgodnie z EN ) Moc znamionowa 0,5kV (zgodnie z EN ) Temperatura pracy C Wytrzymałość temperaturowa C Wilgotność względna % r.h., brak kondensacji (zgodnie z EN ) Konserwacja Nie wymagana 278

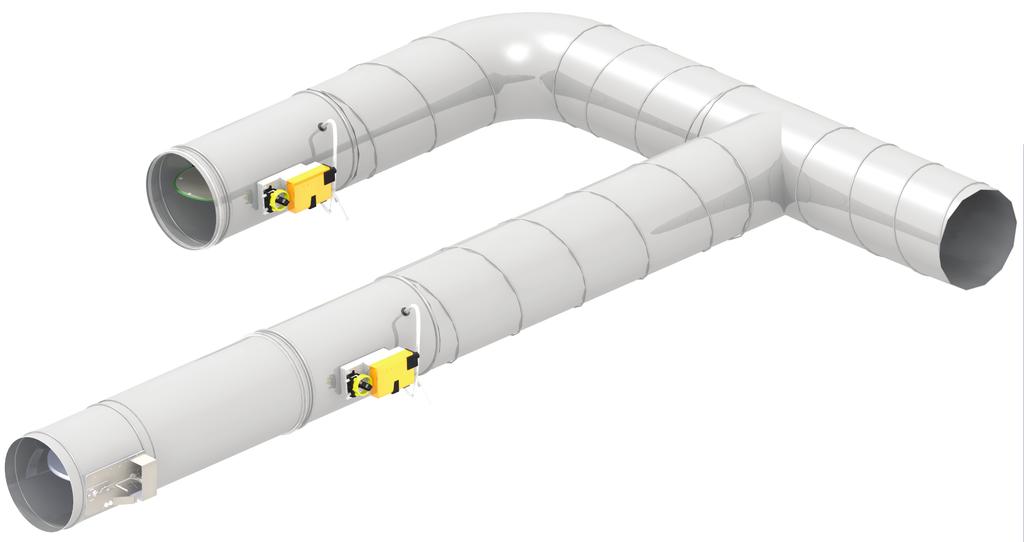

28 RVP-P-T RVP-T Utrzymuje stałe nadciśnienie lub podciśnienie w przewodzie lub pomieszczeniu Liniowa regulacja cisnienia (nie w funkcji przepływu) Regulacja wartości zadanej potencjometrem Zakres regulacji 7,5 Pa Pa Regulator dostępny w wykonaniu z blachy nierdzewnej AISI 304 B H Standardowe wymiary RVP-P-T mm, w krokach co 100 mm mm, w krokach co 100 mm 30 B B+76 B 400 B 400 VFP VFP Standardowe wymiary RVP-C-T ødn L ød z L z L Dn-2 Dz-2 H H+76 H H+76 RVP-C-T L L z 279

29 Zasada działania Przykład Jeśli chcemy utrzymywać nadciśnienie w pomieszczeniu +złaczkę należy podpiąć z czujnika do pomieszczenia, a - złączkę do obszaru referencyjnego (np. korytarz) Przykład Jeśli chcemy utrzymywać podciśnienie w pomieszczeniu - złaczkę należy podpiąć z czujnika do pomieszczenia, a + złączkę do obszaru referencyjnego (np. korytarz) Pomieszczenie (nadciśnienie) Pomieszczenie (podciśnienie) + + * identyczne mogą być stosowane do dystrybucji kanałowej Klucz zamówienia Regulator zmiennego przepływu RVP - C - ødn - Z - T100 C - okrągły P - prostokątny ødn - średnica BxH - wymiary Izolacja Regulacja cisnienia T100 - Różnica ciśnień statycznych100 [Pa] T300 - Różnica ciśnień statycznych 300 [Pa] T600 - Różnica ciśnień statycznych 600 [Pa] 280

30 AC 24 V T ~ T w1 w2 U5 y z ~ *! Connect with safety insulation transormator w1 DC V U5 DC V VRP-STP Safety functions Closing 1 7 Opening 2 6 Siłownik i czujnik ciśnienia dostarczane sa z podłączeniem do regulatora VPR-STD.Podczas uruchamiania konieczne jest tylko podłączenie zasilania 24V AC do zacisków 1 i 2 na regulatorze VRP-STD(pod pokrywą) - regulator jest wówczas gotowy do pracy. Rurki podłaczeniowe nie są dostarczane...24-v VFP-.. * Jumper 4 installed as standard. Should be removed during operation with external set point Specyfikacja techniczna: Napięcie znamionowe Zakres napięcia Moc Wymiary kabli Sygnał referencyjny w1 Aktualna wartość sygnału U5 Regulacja Wartość referencyjna Wartość zadana AC 4 V 50/60 Hz AC V 1.3 W (zawiera czujnik VFP-.., bez napędu.. 4-V) 2,6 VA (zawiera czujnik VFP-.., bez napędu.. 4-V) DC 10 impedencja wejściowa 100 kω DC 10 max. 0,5 ma (sygnał liniowy = 0 100% Δp) 5 100% referencyjny sygnał czujnika (nastawa fabryczna =100%. np. VFP-300: 100% = 300 Pa) % wartość referencyjna (Δp) Podłaczenie Klasa bezpieczeństwa zaciski 2 1.5mm III (klasa, niskie napięcie) IP4 Temperatura pracy C Wytrzymałość temperaturowa C Wilgotność EN EMC CE zgodnie z 004/108/EC Specyfikacja pracy: Napięcie znamionowe DC 15 V (dla regulatora VRP ) Zakres napięcia DC 13,5 16,5 V Zakres pomiarowy Pa Pa Pa Zasada pomiaru Pomiar różnych ciśnień przez membranę indukcyjną Sygnał wyjściowy DC 0 10 V ( ciśnienie proporcjonalne dla VRP..) Liniowość ±1% dla ekstremalnych wartości (FS) Histereza 0.1% typ. Wpływ temperatury pozycja zero ±0.1% / K ±0.05% / K ±0.05% / K Zakres pomiarowy ±0.1% / K t = C (temperatura referencyjna to = 5 C) Pozycja instalacji Pionowa Zależności pozycji Max. ±4,5 Pa dla 90 obrót od poziomu Podłączenie elektryczne Kabel 1 m,4-ro polowy Klasa bezpieczeństwa III ( klasa - niskie napięcie) IP4 Temperatura pracy C Wytrzymałość temperaturowa C Wilgotność EN Design changes reserved 281

31 Siłowniki BELIMO Typ Siłownik Charakterystyka LM24A-V Siłownik uniwersalny VAV AC/DC 24 V, modulowany, 5 Nm Sterowanie DC 6,0 ± 4 V z regulatora VRP Czas otwarcia s Kąt odchylenia 90 Standardowy siłownik NM24A-V SM24A-V Siłownik uniwersalny VAV AC/DC 24 V, modulowany,10 Nm Sterowanie DC 6,0 ± 4 V z regulatora VRP Czas otwarcia 120 s Kąt odchylenia 90 Siłownik uniwersalny VAV AC/DC 24 V, modulowany,10 Nm Sterowanie DC 6,0 ± 4 V z regulatora VRP Czas otwarcia 120 s Kąt odchylenia 90 Siłownik ze sprężyną powrotną 0 90 LF24-V AF24-V Siłownik uniwersalny VAV ze sprężyną powrotną AC/DC 24 V, modulowany, 4 Nm Sterowanie DC 6,0 ± 4 V z regulatora VRP Czas otwarcia s Czas pracy sprężyny 20 s Kąt odchylenia 95 Siłownik uniwersalny VAV ze sprężyną powrotną AC/DC 24 V, modulowany, 15 Nm Sterowanie DC 6,0 ± 4 V z regulatora VRP Czas otwarcia s Czas pracy sprężyny 16 s Kąt odchylenia
