RVT-R REGULATOR PRZEPŁYWU VAV Z TWORZYWA SZTUCZNEGO

Transkrypt

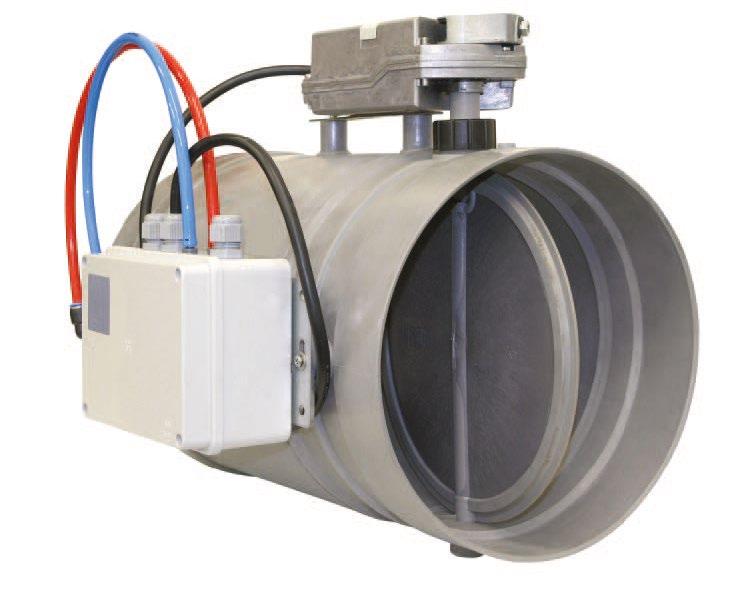

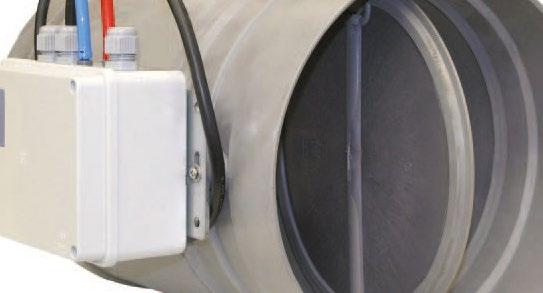

1 RV-R REGULAOR PRZEPŁYWU VAV Z WORZYWA SZUCZNEGO Przeznaczenie: Regulatory VAV wykorzystywane do automatycznej regulacji przepływu strumienia powietrza w instalacjach wentylacji, gdzie mogą występować związki agresywne chemicznie. Przeznaczenie Poprzez zmianę wydatku powietrza umożliwiają stworzenie indywidualnego klimatu dla strefy lub każdego z pomieszczeń objętych systemem. Za pomocą elementów sterowania uwzględniają występowanie nierównomiernych obciążeń w tych pomieszczeniach, zależnych np. od ilości osób znajdujących się w pomieszczeniu, a także od zmiennych czynników, takich jak np. stopień wykorzystania urządzeń laboratoryjnych. Regulatory RV-R mogą być wykonane w dwóch wersjach pod względem szybkości działania, w zależności od przeznaczenia. W wersji z automatyką standardową czas przesterowania przesłony przepustnicy regulatora wynosi 150 sekund, natomiast w wersji szybkiej tylko 3 sekundy. Regulator zgodnie z PN-EN1751 posiada klasę szczelności C2 (szczelność obudowy C, szczelność przegrody 2). Materiał Obudowa oraz przesłona przepustnicy regulacyjnej wykonane są z termoplastycznego tworzywa sztucznego w zależności od opcji z polichlorku winylu PVC lub polipropylenu PPs. Zasada działania Układ regulacyjno-napędowy regulatora przepływu stanowi zintegrowana jednostka regulacyjno-napędowa lub zespół składający się ze statycznego czujnika ciśnienia różnicowego, cyfrowego regulatora PID oraz siłownika. Zasada działania opiera się na pomiarze strumienia powietrz przepływającego przez regulator. W regulatorach RV-R jako element element spiętrzającopomiarowy zastosowano zwężkę Venturiego wykonaną zgodnie z DIN EN ISO , co gwarantuje wysoki stopień precyzji pomiaru. Po obu jej stronach usytuowane są króćce do pomiaru ciśnienia. Podczas przepływu powietrza przez element pomiarowy, po obu jego stronach powstaje różnica ciśnień, zależna od strumienia przepływu. Sygnał z elementów spiętrzających przekazywany jest do czujnika ciśnienia za pomocą elastycznych rurek impulsowych. Wartość ciśnienia na elemencie spiętrzającym, zostaje przekazana do regulatora, gdzie jest przetworzona na wartość przepływu i porównana z wartością zadaną. Jeżeli wartość mierzona jest różna od wartości zadanej, siłownik przesłony regulacyjnej ustawia ją w takim położeniu, aby nie występowała różnica pomiędzy wartością mierzoną a zadaną. Zadane parametry przepływu ustawiane są fabrycznie przez producenta i nie mogą być korygowane przez nieupoważnione osoby. Wartość zmierzona Siłownik Regulator PID Wartość zadana Przetwornik różnicy ciśnienia Zwężka Venturiego Rysunek 1. Schemat działania regulatora RV-R. 341 RV-R Regulator przepływu VAV z tworzywa sztucznego wersja 6.0.0

2 REGULACJA DYSRYBUCJA POWIERZA SO SN Wymiary Regulator VAV z tworzywa sztucznego RV-R bez kołnierza montażowego Regulator VAV z tworzywa sztucznego RV-R z kołnierzem montarzowym Rysunek 2. Regulator przepływu VAV typu RV-R bez kołnierza montażowego. Rysunek 3. Regulator przepływu VAV typu RV-R z kołnierzem montażowym. abela 1. Wymiary charakterystyczne. DN Ød EL GL L1 L abela 2. Wymiary charakterystyczne. DN Ød ØD GL L1 Ød2/ ilość Jul Jul Jul Jul Sep Sep Sep 545 Øk wersja RV-R Regulator przepływu VAV z tworzywa sztucznego 342

3 Wymiary typowe i zakres stosowania abela 3. Średnice nominalne oraz zakres stosowania. DN Vmin [m3/h] Vmax [m3/h] Regulator RV-R należy montować zgodnie z kierunkiem przepływu powietrza oznaczonym strzałką na obudowie urządzenia. Dla zapewnienia prawidłowego działania urządzenia zaleca się zachowanie przy montażu odcinka prostego przed regulatorem równego 2D. Podłączenie elektryczne jednostki pomiarowo-sterującowykonawczej powinna wykonać zgodnie ze schematem podanym w załączonej do urządzenia dokumentacji, odpowiednio wykwalifikowana osoba. Spadek ciśnienia w regulatorze RV-R Spadek ciśnienia [Pa] Wykres 1. Prędkość przepływu [m/s] 125, 400, , 200, 250, Spadek ciśnienia w regulatorze RV-R przy pełnym otwarciu przepustnicy. Dane techniczne abela 4. Poziom mocy akustycznej na wylocie regulatora dla dp=100 Pa. Zakres stosowania dp=100 Pa przepływ powietrza V szum przepływu Lw Emisja przez obudowę Lw (bez izolacji) DN m/s m3/h l/s Lw () A Lw () A RV-R Regulator przepływu VAV z tworzywa sztucznego wersja 6.0.0

4 Zakres stosowania dp=100 Pa przepływ powietrza V szum przepływu Lw Emisja przez obudowę Lw (bez izolacji) DN m/s m3/h l/s Lw () A Lw () A abela 5. Poziom mocy akustycznej na wylocie regulatora dla dp=250 Pa. Zakres stosowania dp=250 Pa przepływ powietrza V szum przepływu Lw Emisja przez obudowę Lw (bez izolacji) DN m/s m3/h l/s Lw () A Lw () A wersja RV-R Regulator przepływu VAV z tworzywa sztucznego 344

5 abela 6. Poziom mocy akustycznej na wylocie regulatora dla dp=500 Pa. Zakres stosowania dp=500 Pa przepływ powietrza V szum przepływu Lw Emisja przez obudowę Lw (bez izolacji) DN m/s m3/h l/s Lw () A Lw () A Układ regulacyjno-napędowy Regulatory można podzielić na dwa warianty pod kątem szybkości działania siłownika. 1. Wykonanie z automatyką standardową - z czasem pełnego przesterowania przesłony równym 150 sekund, stosowane na odciągi technologiczne, odciągi ramieniowe itp. W tym wariancie układ regulacyjno-napędowy urządzenia stanowi kompaktowa jednostka zawierająca w jednej obudowie dynamiczny czujnik różnicy ciśnień, pozycjoner oraz napęd przepustnicy. Dostępne typy to : NMV-D3-MP(LMV-D3-MP) lub GDB 181.1E. Dane techniczne: LMV-D3-MP (NMV-D3-MP) Napięcie znamionowe 24 V AC/DC, 50/60 Hz Zakres napięcia zasilania 19,2 28,8 V AC 21,6 26,4 V DC Moc znamionowa 5 VA max. 5A@5ms (5,5 VA max. 5A@5ms) Pobór mocy Praca 3 W (3,5 W) W spoczynku 1,25[W] Moc znamionowa 5,5[VA] Moment obrotowy 5 Nm (10 Nm) Kierunek obrotu Wybierany przełącznikiem Kąt obrotu Maks.95, nastawiane ograniczniki mechaniczne Klasa ochronności III (napięcie bezpieczne niskie) Poziom mocy akustycznej Maks. 35 Kategoria ochrony obudowy IP54 Zakres temperatur otoczenia 0 +50[ C] Zakres temperatur składowania [ C] Wilgotność 5 95% wilg.wzgl., brak kondensacji Konserwacja bezobsługowy Masa 500g (700g) Zdjęcie 1. LMV-D3-MP (NMV-D3-MP). 345 RV-R Regulator przepływu VAV z tworzywa sztucznego wersja 6.0.0

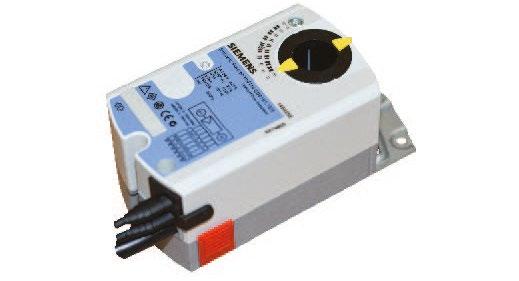

6 Dane techniczne: GDB 181.1E/3 (dedykowany do systemu SmayLab) Dane techniczne: Siłownik LMQ24A-SRV-S (NMQ24A-SRV- S) Zdjęcie 2. GDB 181.1E/3 (dedykowany do systemu SmayLab). Zdjęcie 3. Siłownik LMQ24A-SRV-S (NMQ24A-SRV-S). Napięcie znamionowe 24 V AC/DC, 50/60 Hz Zakres napięcia zasilania 19,2 28,8 V AC Pobór mocy Praca 3 W (3,5 W) W spoczynku 1,25[W] Mon znamionowa 5,5 [VA] Moment obrotowy 5 Nm Kierunek obrotu Ustawiany podczas kalibracji Kąt obrotu Maks.95, Klasa ochronności III (napięcie bezpieczne niskie) Kategoria ochrony obudowy IP54 Zakres temperatur otoczenia 0 +50[ C] Zakres temperatur składowania [ C] Wilgotność 5 95% wilg.wzgl., brak kondensacji Konserwacja bezobsługowy Masa 540g 2. Wykonanie z automatyką szybką z czasem przebiegu siłownika od 0 do 90 wynoszącym 3 sekundy. W tym wariancie układ regulacyjno-napędowy urządzenia stanowi zestaw urządzeń, na który składają się statycny czujnik różnicy ciśnień, moduł regulacyjny PID oraz szybki siłownik. abela 7. Zestawy automatyki szybkiej. Dane techniczne: Zasilanie 24 V AC/DC z regulatora VRP- Pobór mocy Praca 13 W W spoczynku 2 W Moc znamionowa 23 VA Moment obrotowy (znamionowy) Min. 4 Nm (8 Nm) Kierunek obrotu Wybierany przełącznikiem Kat obrotu Maks.95, nastawiane ograniczniki mechaniczne Czas ruchu 3 s Klasa ochronności III (napięcie bezpieczne niskie) Poziom mocy akustycznej Maks. 52 Kategoria ochrony obudowy IP54 Zakres temperatur otoczenia C Zakres temperatur składowania C Konserwacja bezobsługowy Wymiary: 146/80/75 mm Masa 850 g Dane techniczne: Siłownik GAP191.1E (dedykowany do systemu SmayLab). Siłownik Przetwornik Regulator PID NMQ-24A-V-S (LMQ- 24A-V-S) GAP191.1E VFP-300 QBM VRP-M SL-POL (osobny produkt) abela 8. Rodzaje przetworników ciśnienia. yp Zakresy pomiarowe Zabezpieczenie przed przeciążeniem Wrażliwość temperaturowa Masa VFP Pa Maks Pa ±0,05%/K 280 g QBM Pa Maks Pa <±0,05% pełnej skali/k 610 g Zdjęcie 4. Siłownik GAP191.1E. Dane techniczne: Zasilanie 24[V] AC/DC (z regulatora QBM3460-1) Pobór mocy Praca22 W W spoczynku5 W Moment obrotowy (znamionowy) Min. 6 Nm przy napięciu znamionowym Kierunek obrotu Wybierany przełącznikiem Kat obrotu Maks.95 wersja RV-R Regulator przepływu VAV z tworzywa sztucznego 346

7 Klasa ochronności II (napięcie bezpieczne niskie) Czas ruchu 2 s/90 Kategoria ochrony obudowy IP54 Zakres temperatur otoczenia C Zakres temperatur składowania C Wymiary: 192/81/60[mm] Masa 1260 g LMQ24A-SRV-S (NMQ24A-SRV-S) + VRP-M + VFP ~ + AC 24V DC 24V* Reference value input w / / adjustable PP/MP communication Reference value input w / / adjustable Statyczny czujnik ciśnienia różnicowego jest przystosowany do pracy w atmosferze zanieczyszczonej lub lekko agresywnej. Solidna konstrukcja sprawia, że idealnie nadaje się do zastosowań w laboratoriach, pomieszczeniach czystych oraz przemyśle ~ w MP U5 z1 z2 + - LM...-S / NM...-S control input z VRP-M VFP-... VFP-M ool Uwaga! Układ napędowo sterujący jest połączony przewodami przez producenta, natomiast nabywca zobowiązany jest doprowadzić do regulatora i sterownika zasilanie i sygnały sterujące od kontrolera. Podłączenia elektryczne jednostek powinno być wykonane, zgodnie ze schematem automatyki dołączonym do dokumentacji zaprojektowanego systemu, przez odpowiednio wykwalifikowaną osobę. Funkcja Zamknięcie Otwarcie V min V max V mid Połączenie Schemat 2. Podłączenie regulatora oraz sterowanie przekaźnikowe dla RV-R z siłownikiem szybkim L(N)MQ24A-SRV-S. Schematy podłączeń LMV-D3-MP (NMV-D3-MP) GDB lub GLB ~ + AC 24V DC 24V* VAV reference signal a b c d e MP / Actual value signal V / V ~ + Y U..MV-D3-MP Zakres roboczy / Funkcje V = V = ZAM V min a b c* d e* Schemat 3. Schemat połączenia regulatora z siłownikiem kompaktowym GDB lub GLB V min V min... V max V mid V max OW Schemat 1. Podłączenie regulatora oraz sterowanie przekaźnikowe dla RV-R z siłownikiem kompaktowym L(N)MV-D3-MP. 347 RV-R Regulator przepływu VAV z tworzywa sztucznego wersja 6.0.0

8 GDB 181.1E/3 lub GAP191.1E + QBM (SmayLab) Podłączenie należy wykonać zgodnie z przekazanym schematem dla systemu SmayLab. 24 V AC/DC 1 24 V AC (czerwony) 2 0V AC (czarny) 8 YC (szary) 9 U (różowy) 1 24 V AC 2 0V AC 3 sygnał zwrotny 5 sygnał sterujący 0 10 lub 2 10V 7 Czerwony 8 Czsrny 9 Szary 10 Różowy Schemat 4. Ogólny schemat podłączenia siłownika GDB181.1E/3 w systemie SmayLab. Schemat 5. Ogólny schemata podłączenia siłownika GAP191.1E oraz przetwornika QBM w systemie SmayLab. RV-R - Regulator przepływu VAV Przy zamówieniu należy podać informacje według poniższego sposobu: <RV-R> <a> - <D> - <J> - <V MAX > / <V MIN > - <s> - <K> - <Z> - <M> Gdzie: a typ automatyki* brak Sim SL - belimo - Siemens - SmayLab D J średnica typ przyłącza* brak K - mufa - kołnierz V MAX V MIN s maksymalny strumień przepływu [m 3 /h] minimalny strumień przepływu [m 3 /h] typ siłownika* (w przypadku regulatora do dygestorium istnieje możliwość zamówienia regulatora tylko z siłownikiem szybkim) brak Q - standard (150 s.) - szybki (3 s.) K komunikacja* brak V (z opcją wymuszenia pozycji ZAMKNIJ) V MP MOD LON KNX BAC - wartość ogólna MP BUS (tylko Belimo) - Modbus - LonWorks (tylko Belimo) - KNX - BACnet (tylko Siemens) Z zastosowanie* N/W O D - nawiew/wyciąg - odciąg technologiczny - dygestorium M materiał PPs PVC - polipropylen - polichlorek winylu PVC *wielkości opcjonalne-ich brak spowoduje zastosowanie wartości domyślnych Przykładowe oznakowanie produktu: RV-R /200 - N/W - PPs wersja RV-R Regulator przepływu VAV z tworzywa sztucznego 348
