Kompaktowy regulator 227VM

Transkrypt

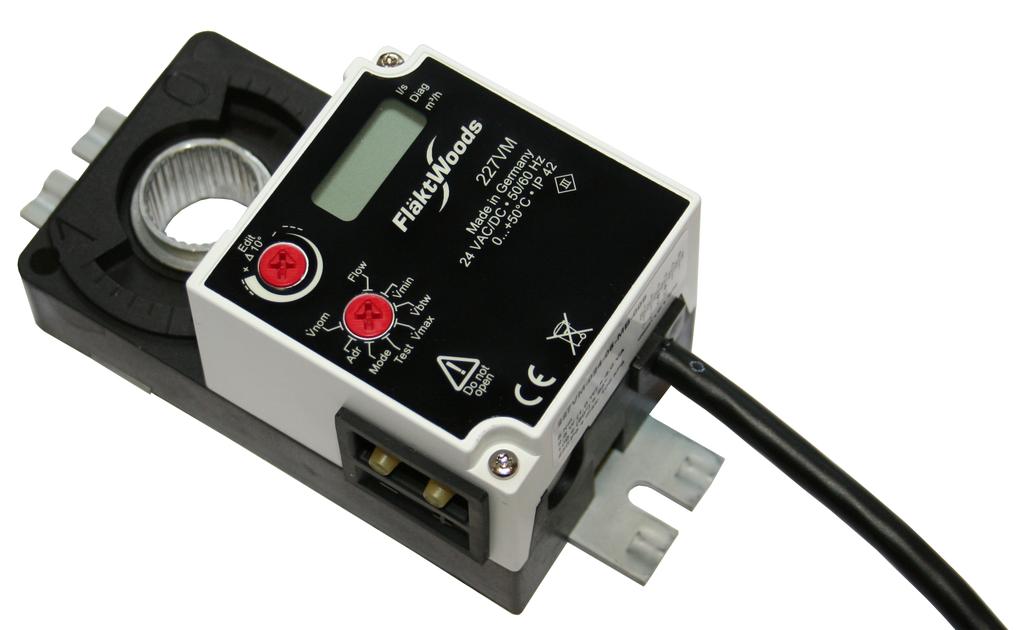

1 to kompletny moduł obejmujący siłownik dla protokołu Modbus, czujnik dynamicznej różnicy ciśnień do niezależnych od ciśnienia regulatorów oraz interfejs użytkownika z trzycyfrowym wyświetlaczem, pozwalający na monitorowanie przepływu powietrza i ustawianie wartości bez konieczności użycia urządzeń zewnętrznych. Zakres eksploatacyjny regulatora w chwili dostarczenia jest ustawiony na standardową wartość 0 10 V. Sposób zmiany zakresu eksploatacyjnego na 2 10 V opisano w rozdziale Ustawianie wartości skróconej instrukcji obsługi. Można także wymusić sterowanie regulatorem poprzez zamknięcie styków (zegar, detektor obecności itp.) w celu obejścia ustawionych maksymalnych lub minimalnych wartości przepływu powietrza. Możliwe jest także stosowanie regulatora z funkcją CAV. 1 (9)

2 Schemat połączeń Interfejs użytkownika Do siłowników podłączono oznaczone kolorami i ponumerowane przewody. BU-BN BU-BK BU-GY Obciążenie dla wyjścia GY napięcie robocze sygnał układu sterowania sygnał zwrotny Na pokrywie siłownika znajdują się dwa przełączniki, przełącznik wartości (1) i przełącznik funkcji (2). 24 V AC/V DC V / V Znajduje się tam także trzycyfrowy wyświetlacz (3), który wyświetla wybrane funkcje, wartości i jednostki V / V maks. 0,5 ma Należy zachować prawidłową biegunowość na stykach uzwojenia wtórnego. Wszystkie przewody wspólne i sygnałowe ( ) muszą być podłączone szeregowo. Nieprawidłowa biegunowość może spowodować uszkodzenie regulatora lub błąd operacyjny. Należy zapewnić ochronę przed przeciążeniem dla napięcia liniowego i w razie potrzeby odłączyć. Uwzględnić spadek ciśnienia przy podłączaniu wielu siłowników równolegle. Zob. instrukcja Montaż i serwisowanie regulatora pokojowego STRA, gdzie znajdują się szczegółowe informacje na temat podłączania siłownika do regulatora pokojowego. W przypadku stosowania regulatorów innych firm należy pamiętać o użyciu oddzielnego transformatora dla regulatora, jeśli regulator jest zasilany z prostownika pełnookresowego. 2 (9)

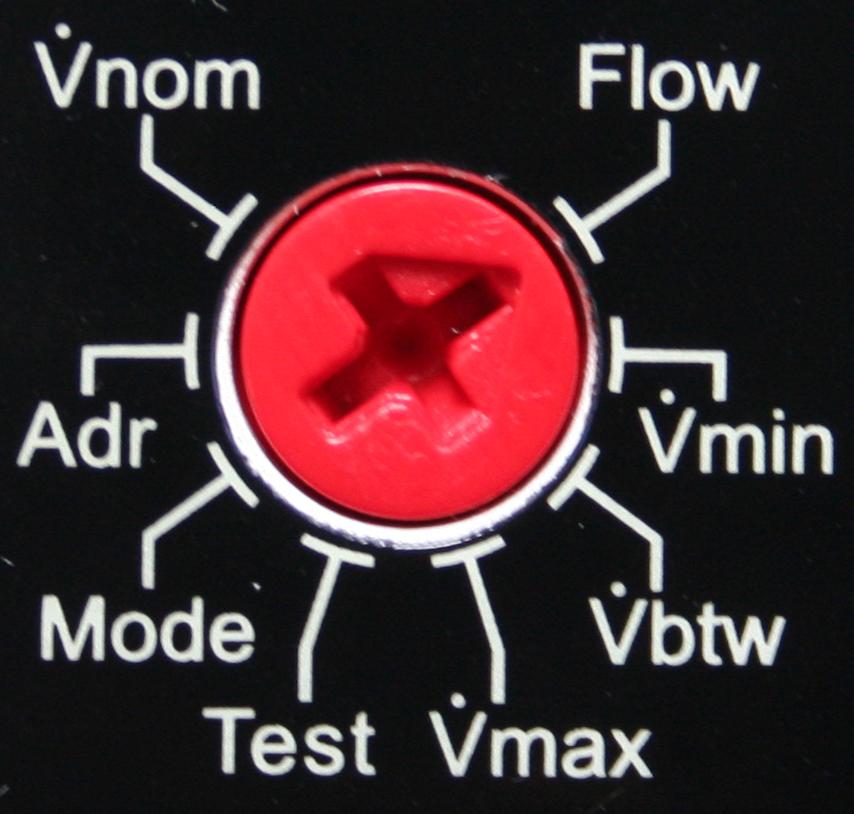

3 Ustawianie wartości, skrócona instrukcja Funkcje, szczegółowy opis Jeśli siłownik jest podłączony do źródła zasilania, ustawień można dokonać przy użyciu przełączników. Do ustawiania wartości na przełącznikach konieczny jest śrubokręt. 1. Wybrać jednostkę przepływu powietrza: Kropka w prawym górnym lub prawym dolnym rogu wyświetlacza wskazuje używaną jednostkę, l/s lub m3/h. W razie potrzeby zmiany należy obracać przełącznik funkcji, aż wskaże Flow ( Przepływ ). Następnie obrócić przełącznik wartości, aż kropka na wyświetlaczu pojawi się w drugim położeniu. Po dokonaniu wyboru trzy kreski (- - -) na wyświetlaczu migną dwa razy informując o zapisaniu nowego ustawienia. 1. Przełącznik wartości Przełącznik wartości pozwala na zmianę wartości. Położenie strzałki ukazuje ustawioną wartość. Zmiany są wyświetlane natychmiast przy zmianie położenia przełącznika w zakresie ±10 od aktualnego położenia. Podczas obracania przełącznika w górę lub w dół wyświetlane zostaną odpowiednie wartości. 2. Przełącznik funkcji Przełącznik funkcji pozwala na wybór funkcji w zależności od jego położenia. Jeśli nie wybrano funkcji, na wyświetlaczu pojawią się trzy kreski (- -). 2. Ustawianie wartości Vmax: Obracać przełącznik funkcji, aż wskaże on Vmax. Następnie obracać przełącznik wartości, aż na wyświetlaczu pojawi się żądana wartość prędkości przepływu powietrza. Po dokonaniu wyboru wyświetlacz mignie dwa razy informując o zapisaniu nowego ustawienia. 3. Ustawianie wartości Vmin: Obracać przełącznik funkcji, aż wskaże on Vmin. Następnie obracać przełącznik wartości, aż na wyświetlaczu pojawi się żądana wartość prędkości przepływu powietrza. Po dokonaniu wyboru wyświetlacz mignie dwa razy informując o zapisaniu nowego ustawienia. 4. Wybór zakresu sygnału wejściowego: Obracać przełącznik funkcji, aż wskaże on Mode ( Tryb ). Na wyświetlaczu wyświetlana jest aktualnie używana wartość, 0 n dla zakresu 0 10 V lub 2 n dla zakresu 2 10 V. Jeśli konieczne jest dokonanie zmiany, należy obracać przełącznik funkcji, aż na wyświetlaczu pojawi się żądana wartość. Po dokonaniu wyboru nowy zakres zostanie zapisany, a wyświetlacz mignie dwa razy, by o tym poinformować. Flow (Przepływ) Wyświetla przepływ rzeczywisty w wybranych jednostkach, m 3 /h lub l/s. Wyświetlacz wyświetla wartość zgodnie z sygnałem zwrotnym U. Wyświetlacz zaczyna migać, jeśli serwomotor dotrze do końca drogi ruchu przed dostosowaniem rzeczywistej prędkości przepływu do wartości referencyjnej. Zbyt duży przepływ (zmierzona różnica ciśnień wyższa niż 300 Pa) jest oznaczony na wyświetlaczu małym kółkiem, zob. rozdział Wyświetlacz. Obrót przełącznikiem wartości pozwala na wybór jednostki. Przemieszczająca się kropka na wyświetlaczu służy za wskaźnik. Uwaga! Wybór lub brak wyboru położenia pośredniego nie ma wpływu na działanie siłownika, gdy stosowane jest napięcie sterowania 0 10 / 2 10 V DC. Vbtw jest aktywowane tylko wtedy, gdy stosowany jest sygnał wymuszonego sterowania. Kropka w prawym górnym rogu wyświetlacza: stosowana jednostka przepływu to l/s. Kropka w prawym dolnym rogu wyświetlacza: stosowana jednostka przepływu to m 3 /h. Vmin Umożliwia ustawienie żądanego przepływu minimalnego dla zewnętrznego sygnału referencyjnego Y=0V/2V poprzez obrót przełącznikiem wartości. Wybrana wartość jest wyświetlana na wyświetlaczu w m 3/h lub l/s. Vbtw Umożliwia ustawienie żądanego położenia pośredniego przepływu dla zewnętrznego wymuszonego sygnału sterowania (ujemna wyprostowana fala półokresowa z zasilania 24 V AC) poprzez obrót przełącznikiem 3 (9)

4 wartości. Wybrana wartość jest wyświetlana na wyświetlaczu w m 3 /h lub l/s. 0-n... zakres sygnału to 0 10 V Vmax Umożliwia ustawienie żądanego przepływu maksymalnego dla zewnętrznego sygnału referencyjnego Y=10V poprzez obrót przełącznikiem wartości. Wybrana wartość jest wyświetlana na wyświetlaczu w m 3 /h lub l/ s. 2-n... zakres sygnału to 2 10 V Adr Nieużywany. Test Otwiera menu diagnostyczne. Wszystkie zewnętrzne sygnały wejściowe na przewodzie Y są pomijane, a regulator pracuje wyłącznie w oparciu o wybraną funkcję pominięcia. Wszystkie funkcje pominięcia są wyłączane po przekroczeniu limitu czasu 10 godzin. Vnom Wyświetla ustawiony fabrycznie rozmiar kanału. Użytkownik końcowy nie może zmienić tej wartości. Po wyborze funkcji wyświetlacz przełącza się między przepływem rzeczywistym (czas wyświetlania 8 s) a funkcją (czas wyświetlania 2 s). Tryb WYŁ. jest przełączany na zmianę z sygnałem Y. Wybór innej funkcji spowoduje wyłączenie funkcji diagnostycznej i ustawi ją automatycznie na WYŁ. Obrót przełącznikiem wartości pozwala na wybór funkcji diagnostycznej. Odpowiednie symbole na wyświetlaczu są przełączane jako wskaźnik. op(en) (Otwórz) otwiera przepustnicę cl(ose) (Zamknij) zamyka przepustnicę Hi(gh) (Wysoka wartość) wymusza V max na siłowniku Lo(w) (Niska wartość) wymusza V min na siłowniku on (wł.) Tryb testowy jest włączony. Siłownik pozostaje w aktualnym położeniu. off (wył.) Tryb testowy jest wyłączony. Siłownik rozpoczyna sterowanie zgodnie z sygnałem zewnętrznym Y. Tryb Pozwala na ustawienie zakresu wejściowego sygnału (0 10 V lub 2 10 V) przez obrót przełącznikiem wartości. Zakres sygnału zwrotnego U odpowiada 4 (9)

5 Sygnały wejściowe (analogowe) Sygnały wyjściowe (analogowe) Sygnał wejściowy Y pozwala na sterowanie siłownikiem VAV zależnie od wybranego trybu eksploatacji. W trybie 0 10 V DC sygnał wyjściowy U odpowiada następującym wartościom przepływu: W trybie 0 10 V DC sygnał wejściowy Y odpowiada następującym wartościom przepływu: gdzie Vnom to rozmiar zależny od przepływu nominalnego a przepływ odpowiada Y = 0 V DC jako (Vmin) i Y = 10 V DC jako (Vmax) i do obliczania przepływu rzeczywistego Vact z sygnału zwrotnego U: W trybie 2 10 V DC sygnał wejściowy Y odpowiada następującym wartościom przepływu: W trybie 2 10 V DC sygnał wyjściowy U odpowiada następującym wartościom przepływu: a przepływ odpowiada i do obliczania przepływu rzeczywistego Vact z sygnału zwrotnego U: Y = 2 V DC jako (Vmin) i Y = 10 V DC jako (Vmax) 8 Tryb 2 10 V DC obejmuje specjalną funkcję zamykania przepustnicy sygnałem wejściowym Y = 0 V DC. Zob. także rys. 2 Rzeczywista objętość przepływającego powietrza U Zob. także rys. 1 Sygnał referencyjny Y Rys. 2 Rzeczywista objętość przepływającego powietrza U Rys. 1 Sygnał referencyjny Y 5 (9)

6 Sterowanie wymuszane Ustawianie regulatora na stały przepływ powietrza Regulator można poddać sterowaniu wymuszonemu z przybieraniem następujących pozycji z użyciem zamykania styków (zob. rys. 3). (Zamykanie) Y= podłączenie do przewodnika uziemienia 24 V AC (tylko w trybie 2 10 V DC) Regulator można ustawić na stały przepływ powietrza pomijając wszystkie analogowe wejścia Y. Funkcja ta może być stosowana jako zaawansowana funkcja diagnostyczna. Aby możliwe było uruchomienie tej funkcji, Vmax musi być ustawiona na 0. (Vmin) Y= odłączono (Vbtw) Y= ujemna wyprostowana fala półokresowa z zasilania 24 V AC Pojawia się kropka oznaczenia trybu diagnostycznego, a regulator wykorzystuje Vmin jako wartość stałego przepływu powietrza do sterowania. Użyć funkcji Vmin do ustawienia żądanego stałego przepływu powietrza. (Vmax) Y= pełnookresowa fala z zasilania 24 V AC (Otwieranie) Y= dodatnia wyprostowana fala półokresowa z zasilania 24 V AC Rys. 3 Alternatywy dla wymuszonego sterowania 6 (9)

7 Wyświetlacz Dane techniczne Wyświetlacz (3) wykorzystuje liczby 7-segmentowe z pełnymi 3 cyframi. Dodatkowe znaki to małe kółko, trzy kwadratowe kropki i dwa ukośniki. Zasilanie elektryczne Nadnapięcie Kwadratowe kropki są stosowane z tekstem drukowanym zewnętrznie do wizualizacji niektórych funkcji lub jednostek 3 /h, l/s). Ich celem jest oznaczanie jednostki wartości ukazanej na wyświetlaczu. W przedstawionym przykładzie może to być m 3 /h, l/s lub aktywny tryb diagnostyczny (funkcja diagnostyczna). Impedancja wejściowa Sygnał zwrotny Zbyt duży przepływ (zmierzona różnica ciśnień wyższa niż 300 Pa lub 1,2 na WC) jest oznaczony na wyświetlaczu małym kółkiem, zob. rozdział Wyświetlacz. Zużycie mocy Sygnał wejściowy Dopuszczalna temperatura otoczenia: - eksploatacyjna - przechowywania - wilgotność 24 V AC/V DC ± 20%, 50/60 Hz Do 40 V DC, maksymalnie przez 5 s 4 VA/5 Nm, 4,5 VA/10 Nm Proporcjonalny do [V min...v max ] 0 10 / 2 10 V DC, lub 0 20 / 4 20 ma z rezystorem 500 Ω i sterowaniem pominięcia >50 kω 0 10 / 2 10 V DC proporcjonalnie do objętości przepływającego powietrza 0 C do 50 C (32 F do 122 F) -20 C do 80 C (-4 F do 176 F) 5-95% wilgotności względnej, bez kondensacji Jeśli regulator próbuje osiągnąć wartość referencyjną i przepływ rzeczywisty, jest to przedstawione w postaci migającej kropki dla wybranej jednostki. Jeśli regulator nie może osiągnąć przepływu referencyjnego i rzeczywistego, i dotrze do końca drogi ruchu, cały wyświetlacz zacznie migać sygnalizując ten problem. Ukośniki są stosowane do oznaczania separatorów tysięcznych. Zob. poniższe przykłady: 1 l/s 10 l/s 100 l/s 1000 l/s 2500 l/s 7 (9)
