DMX wyłączniki powietrzne od 1000 do 6300 A

Transkrypt

1 DMX wyłączniki powietrzne od 1000 do 6300 A Wymiary (str. 9 do 15) Dane techniczne (str. 10 do 11) Wyłączniki DMX 3 standardowo wyposażone są w: elektroniczny wyzwalacz nadprądowy (zamawiany zawsze razem z wyłącznikiem), styki pomocnicze 4 NO/NC, uszczelkę do drzwi IP40. Prosimy pytać o formularz zamówieniowy DMX 3 (wymagany przy zamawianiu). Pak. Nr ref. Wykonanie stacjonarne Dostarczane z przyłączami tylnymi poziomymi oraz uszczelką do drzwi IP40. DMX 3 N 2500 Gabaryt 1 Zdolność zwarciowa I cu 50 ka (415 VA). 3P 4P I n (A) DMX 3 H 2500 Gabaryt 1 Zdolność zwarciowa I cu 65 ka (415 VA). 3P 4P I n (A) DMX 3 L 2500 Gabaryt 2 Zdolność zwarciowa I cu 100 ka (415 VA). 3P 4P I n (A) DMX 3 N 4000 Gabaryt 2 Zdolność zwarciowa I cu 50 ka (415 VA). 3P 4P I n (A) DMX 3 H 4000 Gabaryt 2 Zdolność zwarciowa I cu 65 ka (415 VA). 3P 4P I n (A) DMX 3 L 4000 Gabaryt 2 Zdolność zwarciowa I cu 100 ka (415 VA). 3P 4P I n (A) DMX 3 L 6300 Gabaryt 3 Zdolność zwarciowa I cu 100 ka (415 VA). 3P 4P I n (A) Pak. Nr ref. Wykonanie wysuwne Dostarczane z kasetą wyposażoną w przyłącza tylne płaskie, ruchome przesłony izolacyjne oraz uszczelkę do drzwi IP40. DMX 3 N 2500 Gabaryt 1 Zdolność zwarciowa I cu 50 ka (415 VA). 3P 4P I n (A) DMX 3 H 2500 Gabaryt 1 Zdolność zwarciowa I cu 65 ka (415 VA). 3P 4P I n (A) DMX 3 L 2500 Gabaryt 2 Zdolność zwarciowa I cu 100 ka (415 VA). 3P 4P I n (A) DMX 3 N 4000 Gabaryt 2 Zdolność zwarciowa I cu 50 ka (415 VA). 3P 4P I n (A) DMX 3 H 4000 Gabaryt 2 Zdolność zwarciowa I cu 65 ka (415 VA). 3P 4P I n (A) DMX 3 L 4000 Gabaryt 2 Zdolność zwarciowa I cu 100 ka (415 VA). 3P 4P I n (A) DMX 3 L 6300 Gabaryt 3 Zdolność zwarciowa I cu 100 ka (415 VA). 3P 4P I n (A) Nowe produkty oznaczone są czerwonym numerem referencyjnym

2 DMX elektroniczne wyzwalacze nadprądowe MP4/MP6 DMX³I rozłączniki powietrzne od 1250 do 6300 A Charakterystyki zabezpieczeń (str. 20 do 21) Wymiary (str. 9 do 15) Dane techniczne (str. 10 do 11) Wyłączniki DMX 3 mogą być wyposażone w elektroniczne wyzwalacze nadprądowe serii MP4 lub MP6 (montowane fabrycznie) umożliwiające precyzyjne nastawianie poziomu zabezpieczenia z zachowaniem całkowitej selektywności wyłączenia z aparatami zainstalowanymi poniżej. Zintegrowany ekran LCD umożliwia odczyt: wartości prądów, ustawionych poziomów zabezpieczeń i historii wyzwoleń, a w przypadku wyzwalaczy serii MP6 również napięć, mocy, energii, współczynnika mocy, częstotliwości i harmonicznych. Wyzwalacze MP4 i MP6 są wyposażone w baterie zapewniające zasilanie wyzwalacza w przypadku awarii zasilania głównego lub kiedy wyłącznik jest otwarty, lub gdy nie jest przyłączony do szyn zasilających. Pak. Nr ref. Elektroniczny wyzwalacz nadprądowy MP4 LI Elektroniczny wyzwalacz z ekranem LCD oraz regulacją I m, I r i t r Elektroniczny wyzwalacz nadprądowy MP4 LSI Elektroniczny wyzwalacz z ekranem LCD oraz regulacją I m, t m, I r, t r i I i Elektroniczny wyzwalacz nadprądowy MP4 LSIg Elektroniczny wyzwalacz z ekranem LCD oraz regulacją I m, t m, I r, t r, I i, I g i t g Elektroniczny wyzwalacz nadprądowy MP6 LSI Elektroniczny wyzwalacz z kolorowym, dotykowym ekranem LCD oraz regulacją I m, t m, I r, t r i I i Elektroniczny wyzwalacz nadprądowy MP6 LSIg Elektroniczny wyzwalacz z kolorowym, dotykowym ekranem LCD oraz regulacją I m, t m, I r, t r, I i, I g i t g Wyposażenie opcjonalne elektronicznych wyzwalaczy nadprądowych (1) Opcja komunikacji do elektronicznych wyzwalaczy nadprądowych wyłączników DMX Zasilacz zewnętrzny 12 V DC do elektronicznych wyzwalaczy nadprądowych (1) Przekładnik pomiarowy do bieguna neutralnego, gabaryt 1 i (1) Przekładnik pomiarowy do bieguna neutralnego, gabaryt 3 t (s) lg tg t (s) t (s) I (A) t (s) Ir Ir Im tr Ir tr Im tr Im tm tm Ii li I (A) I (A) I (A) Rozłączniki standardowo wyposażone są w: przyłącza tylne, styki pomocnicze 4 NO/NC, uszczelkę do drzwi IP40. Pak. Nr ref. Wykonanie stacjonarne Gabaryt 1 DMX 3 I P 4P I n (A) Gabaryt 2 DMX 3 I P 4P I n (A) Gabaryt 3 DMX 3 I P 4P I n (A) Wykonanie wysuwne Dostarczane z kasetą wyposażoną w przyłącza tylne płaskie, ruchome przesłony izolacyjne oraz uszczelkę do drzwi IP40. Gabaryt 1 DMX 3 I P 4P I n (A) Gabaryt 2 DMX 3 I P 4P I n (A) Gabaryt 3 DMX 3 I P 4P I n (A) (1) Wyposażenie opcjonalne, zamawiane razem z elektronicznym wyzwalaczem nadprądowym, montowane fabrycznie w wyłączniku powietrznym DMX³. Nowe produkty oznaczone są czerwonym numerem referencyjnym 5

3 DMX wyposażenie dodatkowe Pak. Nr ref. Wyposażenie dodatkowe do sterowania i sygnalizacji Wyzwalacze napięciowe (wzrostowe) Umożliwiają bezzwłoczne wyłączenie aparatu po podaniu napięcia VA/= VA/= VA/= VA/= VA Wyzwalacze podnapięciowe Umożliwiają bezzwłoczne wyłączenie aparatu przy spadku napięcia VA/= VA/= VA/= VA/= VA Moduły zwłoczne do wyzwalacza podnapięciowego Umożliwiają ograniczenie wyłączeń aparatu przy chwilowym spadku napięcia VA/= VA/= Napęd silnikowy Dla zdalnego sterowania DMX 3 oprócz napędu silnikowego aparat należy dodatkowo wyposażyć w wyzwalacz napięciowy lub podnapięciowy (wyłączenie) oraz cewkę zamykania (załączenie). Napęd silnikowy wyposażony jest w styk stanu naciągnięcia sprężyn VA/= VA/= VA/= VA/= VA Cewka zamykania Umożliwia zdalne załączenie aparatu, jeśli sprężyna załączająca jest naciągnięta VA/= VA/= VA/= VA/= VA Styki sygnalizacyjne do wyposażenia pomocniczego Styki sygnalizacyjne do wyzwalaczy napięciowych, wyzwalaczy podnapięciowych i cewek zamykających Pak. Nr ref. Blokady Nowe produkty oznaczone są czerwonym numerem referencyjnym Blokada z kluczem w stanie Otwarty Zamek Profalux (z dołączonym kluczem) do zamocowania na podstawie, nr ref Zamek Ronis (z dołączonym kluczem) do zamocowania na podstawie, nr ref Podstawa z 2 otworami, do zamków Profalux i Ronis nr ref /31 Blokada z kluczem w pozycji wysuniętej ( Odłączony ) Montaż zamka w kasecie. 3 pozycje: wsunięty/test/wysunięty Zamek Profalux (z dołączonym kluczem) Zamek Ronis (z dołączonym kluczem) Blokada drzwi Uniemożliwia otwarcie drzwi rozdzielnicy przy zamkniętym wyłączniku Możliwość montażu z lewej lub z prawej strony drzwi Blokada przy pomocy kłódki w stanie Otwarty Blokada aparatu (kłódka nie jest dostarczana) Blokada przycisku załącz. ("ON") Blokada przesłon izolacyjnych (kłódka nie jest dostarczana) Przekształcanie aparatu z wykonania stałego na wysuwne 3P 4P Kasety do wykonania wysuwnego Dla DMX³/DMX³I, Gabaryt Dla DMX³/DMX³I, Gabaryt Dla DMX³/DMX³I, Gabaryt 3 Zestaw elementów do przekształcenia w wykonanie wysuwne Dla DMX 3 /DMX 3 I, Gabaryt Dla DMX 3 /DMX 3 I, Gabaryt Dla DMX 3 /DMX 3 I, Gabaryt 3 Akcesoria Blokada wsunięcia niewłaściwego wyłącznika. Uniemożliwia wsunięcie niewłaściwego wyłącznika do kasety Licznik załączeń. Zlicza cykle przestawień wyłącznika Styki sygnalizacyjne położenia DMX 3 wysuwnego Styk Gotowy do zamknięcia" z naciągniętymi sprężynami Zestaw dodatkowych styków sygnalizacyjnych Uszczelka do drzwi IP Uchwyty transportowe

4 DMX układy przełączania źródeł zasilania DMX przyłącza tylne Dane techniczne (str. 14) Wymiary (str. 9 do 14) Pak. Nr ref. Układy automatyki samoczynnego przełączania zasilania SZR Układ automatyki umożliwia zdalne zarządzanie pracą 3 lub 4 DMX 3 dla zapewnienia ciągłości zasilania. Kontroluje parametry poszczególnych źródeł zasilania, przełączanie pomiędzy źródłami wykonywane jest zgodnie z ustaloną tabelą logiki pracy. W skład układu wchodzi: płyta automatyki, tablica synoptycznosterownicza, komplet przewodów do podłączenia płyty automatyki z DMX 3 oraz tablicą synoptycznosterowniczą. Aby otrzymać szczegółową informację techniczną, należy skontaktować się z naszym przedstawicielem w Państwa regionie. 1 ASZR3WDMX3 Automatyka do SZR dla 3 aparatów DMX 3 1 ASZR4WDMX3 Automatyka do SZR dla 4 aparatów DMX 3 Sterowniki do układów SZR (dla 2 wyłączników) Sterownik SZR 24 VDC/230 VAC RS Sterownik SZR 24 VDC/230 VAC RS 232/485 Wyposażenie do układów przełączania zasilania Blokada mechaniczna pomiędzy aparatami jest realizowana przy użyciu cięgien i może blokować 2 lub 3 aparaty DMX 3 różnego typu w konfiguracji pionowej lub poziomej. Mechanizm blokady mocuje się po prawej stronie aparatu. Należy zamawiać w komplecie z zestawem cięgien (długość cięgien określona dla każdej konfiguracji) Mechanizm blokady dla wyłączników DMX Mechanizm blokady dla wyłączników DMX Mechanizm blokady dla wyłączników DMX yp 1 (2,6 m) yp 2 (3,0 m) yp 3 (3,6 m) yp 4 (4,0 m) yp 5 (4,6 m) yp 6 (5,6 m) Cięgna elastyczne do blokady mechanicznej Pak. Nr ref. Przyłącza tylne Uwaga: Jeden nr ref. zawiera komplet 3 lub 4 przyłączy, w zależności od liczby biegunów aparatu. 3P 4P Dla wyłączników DMX w wykonaniu stacjonarnym Przyłącza tylne płaskie Mocowane na przyłączach tylnych poziomych aparatu Przyłącza tylne pionowe Przyłącza te są stosowane do przekształcenia przyłączy płaskich w przyłącza pionowe Mocowane do przyłączy o nr ref /85 Dla wyłączników DMX w wykonaniu wysuwnym Przyłącza tylne przestawialne Mogą być ustawiane poziomo lub pionowo Mocowane na przyłączach tylnych płaskich aparatu Dla wyłączników DMX w wykonaniu stacjonarnym Przyłącza tylne płaskie Mocowane na przyłączach tylnych poziomych aparatu Dla wyłączników DMX w wykonaniu wysuwnym Przyłącza tylne przestawialne Mogą być ustawiane poziomo lub pionowo Mocowane na przyłączach tylnych płaskich aparatu Elementy pośrednie zwiększające rozstaw dla DMX w wykonaniu stacjonarnym Mocowane do przyłączy tylnych poziomych 3P 4P aparatu Z przyłączami płaskimi Z przyłączami pionowymi Z przyłączami poziomymi Przegrody izolacyjne Więcej informacji dotyczących blokad mechanicznych i układów przełączania zasilania SZR skontaktuj się z naszym biurem regionalnym Nowe produkty oznaczone są czerwonym numerem referencyjnym 7

5 DMX³ i DMX³I MONAŻ FABRYCZNY Ilość biegunów: 3P 4P Prąd znam.: 1000 do 6300 A Zdolność zwarciowa: 50 ka 65 ka 100 ka + Wizualizacje: ekran LCD kolorowy, dotykowy ekran LCD Wersje: Ll (Ir, tr, Ii ) LSl (Ir, tr, Im, tm, Ii) LSlg (Ir, tr, Im, tm, Ii, Ig, tg) Wykonanie: stacjonarne, wysuwne Opcje: oddzielny biegun neutralny zabezpieczenie rpr. komunikacja Wyłącznik Elektroniczny wyzwalacz nadprądowy WYPOSAŻENIE POMOCNICZE Wyzwalacz napięciowy wzrostowy Cewka zamykania Styki pomocnicze (5 NO + 3 NC) Wyzwalacz podnapięciowy Napęd silnikowy Akcesoria do blokowania PRZYŁĄCZANIE OPROGRAMOWANIE XLPRO 3 Przyłącza tylne płaskie Przyłącza tylne pionowe Dobór, konfiguracja i wizualizacja rozdzielnic. Szybka konfiguracja wył. DMX 3 dzięki oprogramowaniu XLPRO 3 Program dost pny od pa dziernika 2012 W celu uzyskania programu XLPRO 3 zapraszamy na naszą stronę Przyłącza tylne poziome 8

6 DMX i DMX 3 I 2500 Gabaryt 1 wymiary n Wykonanie stacjonarne Gabaryt 1 3P: 273 4P: P: 1,5 4P: 246 3P: 130,5 4P: 130, P = 4P = 107,5 3P: 215 4P: ,5 59 Przyłącza tylne aparatu w wykonaniu stacjonarnym Ø Przyłącza tylne płaskie Nr ref /85 Przyłącza tylne pionowe Nr ref / Ø 11 x Ø 9 x R Ø 9 48, Ø 9 x , Ø 11 x 4 9

7 DMX dane techniczne n Dane techniczne DMX DMX 3 zgodny z normą EN DMX³ N H L N H L N H L N H L N H L Ilość biegunów 3P 4P 3P 4P 3P 4P 3P 4P 3P 4P Prąd znamionowy I n (A) Napięcie znamionowe izolacji U i (V) Napięcie znamionowe udarowe wytrzymywane U imp (kv) Napięcie znamionowe łączeniowe U e (50/60 Hz) (V) Wielkość wymiarowa (Gabaryt) Prąd znamionowy wyłączalny zwarciowy graniczny I cu (ka) 230 VA VA VA VA VA Prąd znamionowy wyłączalny zwarciowy eksploatacyjny I cs (% I cu ) Prąd znamionowy załączalny zwarciowy I cm (ka) Prąd znamionowy krótkotrwały wytrzymywany I cw (ka) przez t = 1 s 230 VA VA VA VA VA VA VA VA VA VA Kategoria pracy B B B B B Bezpieczna przerwa izolacyjna po wyłączeniu AK AK AK AK AK rwałość (ilość cykli) mechaniczna łączeniowa DMX DMX³ zgodny z normą EN DMX DMX N H L N H L L L Ilość biegunów 3P 4P 3P 4P 3P 4P 3P 4P Prąd znamionowy I n (A) Napięcie znamionowe izolacji U i (V) Napięcie znamionowe udarowe wytrzymywane U imp (kv) Napięcie znamionowe łączeniowe U e (50/60 Hz) (V) Wielkość wymiarowa (Gabaryt) Prąd znamionowy wyłączalny zwarciowy graniczny I cu (ka) 230 VA VA VA VA VA Prąd znamionowy wyłączalny zwarciowy eksploatacyjny I cs (% I cu ) Prąd znamionowy załączalny zwarciowy I cm (ka) Prąd znamionowy krótkotrwały wytrzymywany I cw (ka) dla t = 1 s 230 VA VA VA VA VA VA VA VA VA VA Kategoria pracy B B B B Bezpieczna przerwa izolacyjna po wyłączeniu AK AK AK AK rwałość (ilość cykli) mechaniczna łączeniowa

8 DMX dane techniczne n Prąd użytkowy (A) w zależności od temperatury otoczenia Wykonanie stacjonarne emperatura 40 C 50 C 60 C 65 C 70 C DMX³ 2500 DMX³ 4000 DMX I max (A) I r /I n I max (A) I r /I n I max (A) I r /I n I max (A) I r /I n I max (A) I r /I n , , , , , , , , , , , , , , , ,88 Wykonanie wysuwne emperatura 40 C 50 C 60 C 65 C 70 C DMX³ 2500 DMX³ 4000 DMX I max (A) I r /I n I max (A) I r /I n I max (A) I r /I n I max (A) I r /I n I max (A) I r /I n , , , , , , , , , , , , , , , , ,84 n Prąd użytkowy (A) w zależności od wysokości n.p.m. Wyłącznik powietrzny DMX³ 2500, DMX³ 4000 i DMX Wysokość H (m) < Prąd znamionowy I n (przy 40ºC) (A) I n 0,98 x I n 0,94 x I n 0,90 x I n Napięcie znamionowe łączeniowe U e (V) Napięcie znamionowe izolacji U i (V) n Minimalne zalecane przekroje i ilości szyn zasilających na biegun I n (A) Szyny pionowe (mm) Szyny poziome (mm) x x x x x x x 10 2 x 60 x x 60 x 10 2 x 80 x x 80 x 10 3 x 80 x x 80 x 10 3 x 80 x x 100 x 10 3 x 100 x x 100 x 10 5 x 100 x x 100 x 10 6 x 100 x x 100 x 10 7 x 100 x 10 Uwaga: abela przedstawiająca minimalne zalecane przekroje szyn na jeden biegun powinna być stosowana wyłącznie jako ogólna wskazówka w odniesieniu do poszczególnych produktów. Z uwagi na olbrzymią różnorodność form konstrukcji aparatury łączeniowej i warunków, jakie mogą mieć wpływ na ich zachowanie, wybór danego rozwiązania powinien być odpowiednio zweryfikowany. n DMX 3 I DMX 3 I zgodny z normą IEC DMX 3 I 2500 DMX 3 I 4000 DMX 3 I Ilość biegunów 3P 4P 3P 4P 3P 4P 3P 4P 3P 4P 3P 4P 3P 4P Prąd znamionowy I n (A) Napięcie znamionowe izolacji U i (V) Napięcie znamionowe udarowe wytrzymywane U imp (kv) Napięcie znamionowe łączeniowe U e (50/60 Hz) (V) Wielkość wymiarowa (Gabaryt) Prąd znamionowy załączalny zwarciowy I cm (ka) Prąd znamionowy krótkotrwały wytrzymywany I cw (ka) dla t = 1 s 230 VA VA VA VA VA VA VA VA VA VA 65 Bezpieczna przerwa izolacyjna po wyłączeniu AK AK AK AK AK AK AK rwałość (ilość cykli) mechaniczna łączeniowa

9 DMX i DMX 3 I 2500 Gabaryt 1 wymiary n Wykonanie stacjonarne Gabaryt 1 (ciąg dalszy) Elementy zwiększające rozstaw przyłącza płaskie Nr ref ,5 116,5 Nr ref , M M Elementy zwiększające rozstaw przyłącza pionowe Nr ref ,5 Nr ref , Ø Ø Elementy zwiększające rozstaw przyłącza poziome Nr ref Nr ref ,5 20 Ø , Ø 11 Ø ,5 83 n Wykonanie wysuwne Gabaryt 1 3P: 316 4P: 401 3P=4P: P widok z tyłu 4P widok z tyłu Ø ,5 116,5 116,5 41,5 41, ,5 3P: 220 4P: Przyłącza tylne przestawialne (pionowe lub poziome) Nr ref / R 1 Ø 9 x 4 Ø 11 x

10 O K C M A N A U c h a r g e d DMX i DMX 3 I Gabaryt 2 wymiary n Wykonanie stacjonarne Gabaryt P=4P=198 3P=4P=175 3P=350 / 4P=480 3P=396 / 4P= ,5 82 Przyłącza tylne aparatu w wykonaniu stacjonarnym Wersja 3P Wersja 4P Ø Ø Przyłącza tylne płaskie Nr ref Nr ref / Ø Ø Ø Nr ref Ø 10 13

11 O K C M A N A U c h a r g e d PRESENCE L1 L2 L3 V CLOSED/OPEN ORDER CLOSED/OPEN NO INSERED RIPPED PRESENCE L1 L2 L3 V CLOSED/OPEN ORDER CLOSED/OPEN NO INSERED RIPPED DMX i DMX 3 I Gabaryt 2 wymiary DMX sterowniki do układów SZR n Wykonanie wysuwne Gabaryt 2 3P=414 / 4P=544 3P=4P= ,5 98, wersja 3P wersja 4P n Funkcje Sterownik standardowy, nr ref Przeznaczony do zarządzania automatycznym przełączaniem dwóch źródeł zasilania (DMX 3 ). Najważniejsze parametry i funkcje: moduł sterownika oparty na mikroprocesorze, zdalne sterowanie wyłącznikami lub rozłącznikami wyposażonymi w napędy silnikowe, programowalne wejścia i wyjścia, pomiar napięcia trójfazowego, międzyfazowego lub fazowego w liniach zasilających, sterowanie generatorem (włączanie/wyłączanie), sygnalizacja stanu wyłączników mocy (otwarty/zamknięty/wyzwolenie), blokada przełączania źródeł zasilania w przypadku: wyzwolenia jednego lub dwóch wyłączników, jeśli wyłącznik powietrzny w wykonaniu wysuwnym nie jest wsunięty w kasetę (zamknięcie/otwarcie styków głównych aparatu jest niemożliwe). Sterownik z komunikacją, nr ref Posiada wszystkie funkcje sterownika standardowego oraz dodatkowo: pomiar napięć maksymalnych, wykrywanie kolejności wirowania faz, pomiar częstotliwości, komunikacja: transmisja danych przez port RS 485 (protokół Modbus). n Dane techniczne 3P widok z tyłu P widok z tyłu Napięcie zasilające: 187 do 264 VA 9 do 65 V= Częstotliwość: 45 do 65 Hz Zakres pomiarowy: 80 do 690 VA Wyjścia przekaźnikowe (1 i 4): 1 NO 12 A 250 VA 1 NO 5 A 250 VA 1 NO/NC 5 A 250 VA Przekrój przyłączanych przewodów: 0,2 do 2,5 mm 2 Wymiary (szerokość x wysokość x głębokość): 144 x 144 x 90 mm Stopień ochrony: IP20 z tyłu urządzenia IP41 z przodu urządzenia IP54 z przodu urządzenia z ekranem ochronnym emperatura pracy: 20 do +60 C Wartość progowa napięcia minimalnego wyłączenie Zakres działania 7098% U n M10 M10 Wartość progowa dla zaniku fazy Zwłoka dla wartości progowej napięcia minimalnego 6085% U n 0,1900 s Zwłoka dla wartości progowej zaniku fazy Opóźnienie czasu rozruchu agregatu prądotwórczego Czas blokady Linia 1 Linia 2 0,130 s 0900 s 0,190 s Zwłoka dla powrotu napięcia na linii podstawowej 100 s Czas blokady Linia 1 Linia 2 0,190 s Czas chłodzenia agregatu prądotwórczego 100 s Wymiary sterownika i otworu montażowego 144 MAIN LINE SECONDARY LINE V V ALARM POWER LOAD Przyłącza tylne przestawialne (pionowe lub poziome) Nr ref / Ø Ø 10,5 x

12 DMX i DMX 3 I 6300 Gabaryt 3 wymiary n Wykonanie stacjonarne Gabaryt 3 4P: P: 797 n Wykonanie wysuwne Gabaryt 3 4P: P: P: 448 3P: 178 4P: 708 4P: , P: 443 3P: , , ,

13 DMX , DMX i DMX elektroniczne wyzwalacze nadprądowe n Nastawy parametrów elektronicznych wyzwalaczy nadprądowych MP4 LI Nastawianie I r, I m, t r na przedniej ściance wyzwalacza t (s) I r t r MP4 LSIg i MP6 LSIg Nastawianie I r, t r, I i, I g, t g, I m, t m na przedniej ściance wyzwalacza t (s) I r t r I m I (A) Zabezpieczenie przeciążeniowe zwłoczne I r od 0,4 do 1 x I n (6 + 6 pozycji) nastawiane 2 pokrętłami (0,4 do 0,9 skokowo co 0,1 i 0,0 do 0,1 skokowo co 0,02) Czas zadziałania zabezpieczenia przeciążeniowego zwłocznego t r przy 6 x I r (4 + 4 pozycje) t r = s (MEM ON włączona pamięć cieplna), s (MEM OFF wyłączona pamięć cieplna) Zabezpieczenie zwarciowe krótkozwłoczne I m od 1,5 do 10 x I r (9 pozycji), I m = 1,522, x I r Zabezpieczenie przewodu neutralnego: I N = IIIIIIIV x I r ( %) MP4 LSI i MP6 LSI Nastawianie I r, t r, I m, t m, I i na przedniej ściance wyzwalacza t (s) I r t r I m t m t (s) l g t g I m I (A) I (A) Zabezpieczenie przeciążeniowe zwłoczne I r od 0,4 do 1 x I n (6 + 6 nastaw) ustawiane 2 pokrętłami (0,4 do 0,9 skokowo co 0,1 i 0,0 do 0,1 skokowo co 0,02) Czas zadziałania zabezpieczenia przeciążeniowego zwłocznego t r przy 6 x I r (4 + 4 nastawy) t r = s (MEM ON włączona pamięć cieplna), s (MEM OFF wyłączona pamięć cieplna) Zabezpieczenie zwarciowe krótkozwłoczne I m od 1,5 do 10 x I r (9 nastaw), I m = 1,522, x I r Czas zadziałania zabezpieczenia zwarciowego krótkozwłocznego t m od 0 do 0,3 s (4 + 4 nastawy), t m = 00,10,20,3 s (t = constant), 0,30,20,10,01 s (I 2 t = constant) Zabezpieczenie zwarciowe bezzwłoczne I i od 2 do I cw x I n (9 nastaw), I i = I cw x I n Zabezpieczenie ziemnozwarciowe I g od 0,2 do 1 x I n (9 nastaw) Czas zadziałania zabezpieczenia ziemnozwarciowego t g od 0,1 do 1 x I n (4 nastawy) Zabezpieczenie przewodu neutralnego: I N = IIIIIIIV x I r ( %) t m l i I i Zabezpieczenie przeciążeniowe zwłoczne I r od 0,4 do 1 x I n (6 + 6 nastaw) ustawiane 2 pokrętłami (0,4 do 0,9 skokowo co 0,1 i 0,0 do 0,1 skokowo co 0,02) Czas zadziałania zabezpieczenia przeciążeniowego zwłocznego t r przy 6 x I r (4 + 4 nastawy) t r = s (MEM ON włączona pamięć cieplna), s (MEM OFF wyłączona pamięć cieplna) Zabezpieczenie zwarciowe krótkozwłoczne I m od 1,5 do 10 x I r (9 nastaw), I m = 1,522, x I r Czas zadziałania zabezpieczenia zwarciowego krótkozwłocznego t m od 0 do 0,3 s (4 + 4 nastawy), t m = 00,10,20,3 s (t = constant), 0,30,20,10,01 s (I 2 t = constant) Zabezpieczenie zwarciowe bezzwłoczne I i od 2 do I cw x I n (9 nastaw), I i = I cw x I n Zabezpieczenie przewodu neutralnego: I N = IIIIIIIV x I r ( %) I (A) 16

14 tabela selektywności DMX 3 /DPX i DMX 3 /S300, S310 n Selektywność w sieci 3fazowej 400 VA DMX 3 /DPX Wyłącznik górny Wyłącznik dolny I n (A) DMX (50/65/100 ka) DMX (50/65/100 ka) DMX (100 ka) DPX (16/25//50 ka) DPX (25//50/70 ka) DPX 630 termicznomagnetyczny (/70 ka) DPX 630 S1/S2 (/70 ka) DPX 1250 termicznomagnetyczny (50/70 ka) DPX 1600 S1/S2 (50/70 ka) : selektywność całkowita zgodnie z normą EN n Selektywność w sieci 3fazowej 400 VA DMX 3 /S300, S310, DX 3 Wyłącznik górny Wyłącznik dolny I n DMX (50/65/100 ka) DMX (50/65/100 ka) DMX (100 ka) S ka charakterystyka B i C 1 do 125 A S ka, DX 3 25 ka charakterystyka B i C S ka charakterystyka D 1 do 63 A 1 do 63 A DX 3 50 ka charakterystyka C 10 do 63 A : selektywność całkowita zgodnie z normą EN

15 tabela selektywności DMX 3 /DMX 3 n Selektywność w sieci 3fazowej 400 VA DMX 3 /DMX 3 Wyłącznik dolny Wyłącznik górny DMX A 1250 A 1600 A 2000 A 2500 A 3200 A 4000 A 5000 A 6300 A 1000 A 1250 A 1250 A 1800 A DMX A 2500 A 3200 A 4000 A 500 A 6300 A : selektywność całkowita, względem zdolności zwarciowej wyłącznika zainstalowanego poniżej w instalacji zgodnie z normą EN

16 koordynacja wyłączników DMX 3 i DPX 3 /DPX n Koordynacja wyłączników DMX 3 /DPX 3 i DPX (zgodnie z EN 648/5) zdolność zwarciowa wyłącznika B zainstalowanego poniżej zdolność zwarciowa skoordynowanych wyłączników A+B zdolność zwarciowa wyłącznika A zainstalowanego powyżej I cu I cc (ka) Zdolność zwarciowa wyłącznika DPX 3 /DPX może być mniejsza niż spodziewany prąd zwarciowy w danym punkcie instalacji, pod warunkiem że: wyłącznik ten jest połączony z innym wyłącznikiem, np. DMX 3, który posiada konieczną zdolność zwarciową w swoim punkcie instalacji, wyłącznik DPX zainstalowany poniżej oraz oprzewodowanie instalacji może wytrzymać energię ograniczoną przez połączenie tych aparatów. Zdolność zwarciowa skoordynowanych wyłączników A+B jest większa niż samego wyłącznika B i może osiągnać zdolność zwarciową wyłącznika A zainstalowanego powyżej. Wartości podane w tabelach koordynacji oparte są na wynikach prób laboratoryjnych wykonanych zgodnie z wymaganiami normy EN Wyłącznik dolny DMX 3 N 2500 I cu = 50 ka Wyłącznik górny DMX 3 N 4000 I cu = 50 ka DPX DPX DPX DPX A DPX A DPX A DPX Wyłącznik dolny DMX 3 H 2500 I cu = 65 ka Wyłącznik górny DMX 3 H 4000 I cu = 65 ka DPX DPX DPX DPX A DPX A DPX A DPX Wyłącznik dolny DMX 3 L 2500 I cu = 100 ka Wyłącznik górny DMX 3 L I cu = 100 ka DPX DPX DPX DPX A DPX A DPX A DPX

17 DMX n Charakterystyki czasowoprądowe wyzwalaczy elektronicznych MP4 i MP6 DMX 3 N (I cu = 50 ka) t (s) I 2 t = K t r = 30 s (±20%) t r = 20 s (±20%) t r = 10 s (±20%) t r = 5 s (±20%) 1 I m = 1,5 I r (±20%) I m = 10 I r (±20%) I f = 1000 A 0,1 I f = 1600 A 0,01 I f = 2500 A I f = 1250 A 0,001 0, I f = 2000 A I f = 800 A I/I r I/I n I/I n DMX 3 H (I cu = 65 ka) t (s) I 2 t = K t r = 30 s (±20%) t r = 20 s (±20%) t r = 10 s (±20%) t r = 5 s (±20%) 1 I m = 1,5 I r (±20%) I m = 10 I r (±20%) I f = 2500 A I f = 1000 A 0,1 I f = 1600 A 0,01 I f = 1250 A 0,001 0, I f = 2000 A I f = 800 A I/I r I/I n I/I n 20

18 DMX n Charakterystyki czasowoprądowe wyzwalaczy elektronicznych MP4 i MP6 DMX 3 L (I cu = 100 ka) t (s) I 2 t = K t r = 30 s (±20%) t r = 20 s (±20%) t r = 10 s (±20%) t r = 5 s (±20%) 1 I m = 1,5 I r (±20%) I m = 10 I r (±20%) I f = 3200 A I f = 1250 A 0,1 I f = 2000 A I f = 800 A 0,01 I f = 4000 A I f = 1600 A 0,001 0, I f = 2500 A I f = 1000 A x 10 2 I/I r I/I n I/I n I r = prąd zadziałania zabezpieczenia przeciążeniowego zwłocznego t r = czas zadziałania zabezpieczenia przeciążeniowego zwłocznego I m = prąd zadziałania zabezpieczenia zwarciowego krótkozwłocznego t m = czas zadziałania zabezpieczenia zwarciowego krótkozwłocznego I f = wartość prądu przy zadziałaniu zabezpieczenia zwarciowego bezzwłocznego n Charakterystyka czasowoprądowa zabezpieczenia ziemnozwarciowego w wyzwalaczu elektronicznym MP4 LSIg i MP6 LSIg t (s) n Charakterystyka energetyczna I 2 t (A 2 s) L ,2... I n 10 9 N H t = Const l 2 t = Const ,1... I s I g/i n I cc (ka) 21

19 tabela doboru wyłączników mocy DPX³/DPX YP Montaż Zdolność zwarciowa (I cu ) (EN i IEC ) DPX³ 160 wyzwalacz termicznomagnetyczny (str. 2425) Na wsporniku H 35 lub na podstawie montażowej DPX³ 250, wyzwalacz termicznomagnetyczny (str. 26) Na wsporniku H 35 lub na podstawie montażowej DPX³ 250 wyzwalacz elektroniczny (str. 27) Na wsporniku H 35 lub na podstawie montażowej 16 ka 25 ka ka 50 ka 25 ka ka 50 ka 70 ka 25 ka ka 50 ka 70 ka 380/415 V± /240 V± Prąd zwarciowy eksploatacyjny (% I cu ) Charakterystyki elektryczne Częstotliwość znamionowa 50/60 Hz Napięcie znamionowe łączeniowe U e 690 V (500 V z zab. różnicowoprądowym) 690 V (500 V z zab. różnicowoprądowym) 690 V (500 V z zab. różnicowoprądowym) Kategoria pracy A A A Nastawy wyzwalacza termicznomagnetycznego t I r ermiczny 0,8 do 1 I n 0,8 do 1 I n I i I Magnetyczny 10 I n (400 A dla 16 A i 25 A) 5 do 10 I n Nastawy wyzwalacza elektronicznego t I r r I sd sd I I r : 0,4 do 1 I n I sd : 1,5 do 10 I r Maksymalny przekrój przewodów Drut 120 mm mm mm 2 Linka 95 mm mm mm 2 Szerokość szyny miedzianej i końcówki kablowej 18 mm 25 mm (1) 25 mm (1) Prąd znamionowy (I n ) dla temp. otoczenia 40 C (A) Moment dokręcania 8 Nm 10 Nm 10 Nm I n (A) Faza N N/2 Prąd zadziałanie I m (A) (2) wyłączników z wyzwalaczem termicznomagnetycznym Stacjonarny Wtykowy I n (A) Faza N N/2 rwałość (ilość cykli) Zabezpieczenie różnicowoprądowe Łączeniowa Mechaniczna (1) ylko dla szyn miedzianych (2) Prąd wyzwalania dla częstotliwości 50/60 Hz. Dla prądu stałego pomnożyć przez 1,5 yp z zabezpieczeniem różnicowoprądowym lub bez z zab. różnicowoprądowym lub bez z zab. różnicowoprądowym lub bez 22

20 DPX 630 wyzwalacz termicznomagnetyczny (str. 32) DPX 630 wyzwalacz elektroniczny (str. 3133) DPX 1250 wyzwalacz termicznomagnetyczny (str. 37) DPX 1600 wyzwalacz elektroniczny (str. 37) Na podstawie montażowej Na podstawie montażowej Na podstawie montażowej Na podstawie montażowej ka 70 ka (3) ka 70 ka (3) ka 70 ka (3) 50 ka 70 ka (1)(3) /60 Hz 690 V± 250 V= 690 V± 690 V± 690 V± A A : I n 630 A B : I n 200 do 400 A A B 0,8 do 1 I n 0,8 do 1 I n 5 do 10 I n 5 do 10 I n I r : 0,4 do 1 I n t r : 5 do 30 s I m : 1,5 do 10 I r t m : 0 do 0,3 s I 2 t = K t m : 0,01 do 0,3 s I r : 0,4 do 1 I n t r : 5 do 30 s I m : 1,5 do 10 I r t m : 0 do 0,3 s I 2 t = K t m : 0,01 do 0,3 s 300 mm 2 lub 2 x 240 mm mm 2 lub 2 x 240 mm 2 2 lub 4 x 240 mm 2 2 lub 4 x 240 mm mm 2 lub 240 mm 2 lub 2 x 185 mm 2 2 x 185 mm 2 lub 4 x 185 mm lub 4 x 185 mm 2 32 mm 32 mm 50 mm 50 mm 15 Nm 20 Nm % prądu fazowego % prądu fazowego Wysuwny blok różnicowoprądowy dolny blok różnicowoprądowy dolny 23

21 NOWO DPX z wyzwalaczem termicznomagnetycznym wyłączniki mocy od 16 do 160 A Dane techniczne i charakterystyki (str. 5354) Wymiary (str. 46) Do montażu na wspornikach H 35 lub na podstawach montażowych w szafach i obudowach XL 3. Wyłączniki zdolne do izolowania. Dostarczane z zaciskami śrubowymi płaskimi 70 mm 2 maks. (linka) lub 95 mm 2 maks. (drut). Dostosowane do instalowania wyposażenia pomocniczego DPX 3 (str. 30). Zgodność z normą IEC Pak. Nr ref. DPX wykonanie stacjonarne Wyzwalacz przeciążeniowy termiczny nastawiany od 0,8 do 1 I n. Wyzwalacz zwarciowy elektromagnesowy wyskalowany na wartość stałą 10 I n (400 A dla I n 16 A i 25 A). Zdolność zwarciowa I cu 16 ka (400 VA) 3P 4P I n (A) Zdolność zwarciowa I cu 25 ka (400 VA) Zdolność zwarciowa I cu ka (400 VA) Zdolność zwarciowa I cu 50 ka (400 VA) Pak. Nr ref. DPX z wbudowanym zabezpieczeniem różnicowoprądowym wykonanie stacjonarne Wyzwalacz przeciążeniowy termiczny nastawiany od 0,8 do 1 I n. Wyzwalacz zwarciowy elektromagnesowy wyskalowany na wartość stałą 10 I n (400 A dla I n 16 A i 25 A). Wbudowane zabezpieczenie różnicowoprądowe z ekranem LCD. Prąd znamionowy różnicowy, regulowany: 0,03 0,3 1 3 A. Czas wyłączenia, regulowany: 0 0,3 1 3 s (dla 0,03 A możliwe tylko 0 s). Zdolność zwarciowa I cu 16 ka (400 VA) 4P I n (A) Zdolność zwarciowa I cu 25 ka (400 VA) Zdolność zwarciowa I cu ka (400 VA) Zdolność zwarciowa I cu 50 ka (400 VA) Nowe produkty oznaczone są czerwonym numerem referencyjnym

22 NOWO DPX wyposażenie przyłączeniowe DPX wyposażenie przyłączeniowe n Podłączenie Przyłącze górne Maks. ø 14 mm Linka 1,5 #16 lub Drut 1,5 #16 70 mm² #2/0 AWG 95 mm² #4/0 AWG 12 (0,47") Pak. Nr ref. Wykonanie wtykowe Wykonanie wtykowe DPX 3 to wykonanie stacjonarne DPX 3 zamontowane na podstawie wtykowej. Podstawa wtykowa dla DPX Podstawa z przyłączem górnym lub tylnym Dla DPX P Dla DPX P z zabezpieczeniem różnicowoprądowym lub bez Konektory do styków pomocniczych Komplet konektorów do styków pomocniczych DPX 3 Akcesoria do blokowania podstawy wtykowej Zamknięcie Ronis Zamknięcie Profalux Kłódka Maks. 14 mm 1 2 Przedłużki rozszerzające Przyłącze tylne 2 1 Akcesoria przyłączeniowe Zaciski przyłączeniowe klatkowe 1 x 95 mm 2 do przewodów elastycznych miedzianych i aluminiowych, 1 x 120 mm 2 do przewodów sztywnych i 18 mm do szyn lub końcówek kablowych oczkowych Zestaw 3 zacisków Zestaw 4 zacisków Przegrody międzybiegunowe Zestaw 3 przegród międzybiegunowych Adapter końcówek kablowych Do szyn miedzianych Zestaw 3 zacisków Zestaw 4 zacisków Przedłużki rozszerzające Do szyn lub przewodów z końcówkami oczkowymi Zestaw 3 przedłużek do DPX P Zestaw 4 przedłużek do DPX P Przyłącza tylne Komplet trzpieni z końcówkami płaskimi. Pozwala na zmianę sposobu przyłączania z górnego na tylne Zestaw 3 przyłączy tylnych do DPX P Zestaw 4 przyłączy tylnych do DPX P Osłona przyłączy z możliwością plombowania 4 3 Osłony przyłączy do plombowania Do przyłączy górnych Do DPX P Do DPX P Do przyłączy tylnych Do DPX P Do DPX P Adaptery Do mocowania DPX na wsporniku H 35 lub na płycie Do DPX P/4P bez zab. różnicowoprądowego Do DPX P z zab. różnicowoprądowym Do DPX P/4P z napędem silnikowym bocznym Akcesoria montażowe XL 3 (str ) Wyposażenie pomocnicze (str. 30) Nowe produkty oznaczone są czerwonym numerem referencyjnym 25

23 NOWO DPX z wyzwalaczem termicznomagnetycznym wyłączniki mocy od 100 do 250 A Dane techniczne i charakterystyki (str. 5355) Wymiary (str. 47) Do montażu na wspornikach H 35 lub na podstawach montażowych w szafach i obudowach XL 3. Wyłączniki zdolne do izolowania. Dostarczane z zaciskami śrubowymi płaskimi 120 mm 2 maks. (linka) lub 150 mm 2 maks. (drut). Dostosowane do instalowania wyposażenia pomocniczego DPX 3 (str. 30). Zgodność z normą IEC Pak. Nr ref. DPX wykonanie stacjonarne Wyzwalacz przeciążeniowy termiczny nastawiany od 0,8 do 1 I n. Wyzwalacz zwarciowy elektromagnesowy nastawiany od 5 do 10 I n. Zdolność zwarciowa I cu 25 ka (400 VA) 3P 4P I n (A) Zdolność zwarciowa I cu ka (400 VA) Zdolność zwarciowa I cu 50 ka (400 VA) Zdolność zwarciowa I cu 70 ka (400 VA) Pak. Nr ref. DPX z wbudowanym zabezpieczeniem różnicowoprądowym wykonanie stacjonarne Wyzwalacz przeciążeniowy termiczny nastawiany od 0,8 do 1 I n. Wyzwalacz zwarciowy elektromagnesowy nastawiany od 5 do 10 I n. Wbudowane zabezpieczenie różnicowoprądowe z ekranem LCD. Prąd znamionowy różnicowy, regulowany: 0,03 0,3 1 3 A. Czas wyłączenia, regulowany: 0 0,3 1 3 s (dla 0,03 A możliwe tylko 0 s). Zdolność zwarciowa I cu 25 ka (400 VA) 4P I n (A) Zdolność zwarciowa I cu ka (400 VA) Zdolność zwarciowa I cu 50 ka (400 VA) Zdolność zwarciowa I cu 70 ka (400 VA) Nowe produkty oznaczone są czerwonym numerem referencyjnym

24 DPX z wyzwalaczem elektronicznym wyłączniki mocy od 100 do 250 A NOWO Dane techniczne i charakterystyki (str. 5355) Wymiary (str. 47) Do montażu na wspornikach H 35 lub na podstawach montażowych w szafach i obudowach XL 3. Wyłączniki zdolne do izolowania. Dostarczane z zaciskami śrubowymi płaskimi 120 mm 2 maks. (linka) lub 150 mm 2 maks. (drut). Dostosowane do instalowania wyposażenia pomocniczego DPX 3 (str. 30). Zgodność z normą IEC Pak. Nr ref. DPX wykonanie stacjonarne Wyzwalacz przeciążeniowy termiczny: regulacja l r od 0,4 do 1 x l n, regulacja t r od 3 do 15 s (str. 55) Wyzwalacz zwarciowy elektromagnesowy: regulacja l m od 1,5 do 10 x l r, regulacja t m od 0 do 0,5 s (str. 55). Zdolność zwarciowa I cu 25 ka (400 VA) 3P 4P I n (A) Zdolność zwarciowa I cu ka (400 VA) Zdolność zwarciowa I cu 50 ka (400 VA) Zdolność zwarciowa I cu 70 ka (400 VA) Pak. Nr ref. DPX z wbudowanym zabezpieczeniem różnicowoprądowym wykonanie stacjonarne Wyzwalacz przeciążeniowy termiczny: regulacja l r od 0,4 do 1 x l n, regulacja t r od 3 do 15 s (str. 55). Wyzwalacz zwarciowy elektromagnesowy: regulacja l m od 1,5 do 10 x l r, regulacja t m od 0 do 0,5 s (str. 55). Wbudowane zabezpieczenie różnicowoprądowe z ekranem LCD. Prąd znamionowy różnicowy, regulowany: 0,03 0,3 1 3 A. Czas wyłączenia, regulowany: 0 0,3 1 3 s (dla 0,03 A możliwe tylko 0 s). Zdolność zwarciowa I cu 25 ka (400 VA) 4P I n (A) Zdolność zwarciowa I cu ka (400 VA) Zdolność zwarciowa I cu 50 ka (400 VA) Zdolność zwarciowa I cu 70 ka (400 VA) Nowe produkty oznaczone są czerwonym numerem referencyjnym 27

25 DPX z wyzwalaczem elektronicznym wyłączniki mocy od 100 do 250 A NOWO Dane techniczne i charakterystyki (str. 5355) Wymiary (str. 47) Do montażu na wspornikach H 35 lub na podstawach montażowych w szafach i obudowach XL 3. Wyłączniki zdolne do izolowania. Dostarczane z zaciskami śrubowymi płaskimi 120 mm 2 maks. (linka) lub 150 mm 2 maks. (drut). Dostosowane do instalowania wyposażenia pomocniczego DPX 3 (str. 30). Zgodność z normą IEC Pak. Nr ref. DPX z funkcją pomiarów wykonanie stacjonarne Wyzwalacz przeciążeniowy termiczny: regulacja l r od 0,4 do 1 x l n, regulacja t r od 3 do 15 s (str. 55). Wyzwalacz zwarciowy elektromagnesowy: regulacja l m od 1,5 do 10 x l r, regulacja t m od 0 do 0,5 s (str. 55). Zintegrowany moduł pomiarowy z ekranem LCD; pomiar prądów, napięć, częstotliwości, mocy, energii i harmonicznych. Zdolność zwarciowa I cu 25 ka (400 VA) 3P 4P I n (A) Zdolność zwarciowa I cu ka (400 VA) Zdolność zwarciowa I cu 50 ka (400 VA) Zdolność zwarciowa I cu 70 ka (400 VA) Pak. Nr ref. DPX z funkcją pomiarów i wbudowanym zabezpieczeniem różnicowoprądowym wykonanie stacjonarne Wyzwalacz przeciążeniowy termiczny: regulacja l r od 0,4 do 1 x l n, regulacja t r od 3 do 15 s (str. 55). Wyzwalacz zwarciowy elektromagnesowy: regulacja I m od 1,5 do 10 x l r, regulacja t m od 0 do 0,5 s (str. 55). Wbudowane zabezpieczenie różnicowoprądowe z ekranem LCD. Prąd znamionowy różnicowy, regulowany: 0,03 0,3 1 3 A. Czas wyłączenia, regulowany: 0 0,3 1 3 s (dla 0,03 A możliwe tylko 0 s). Zintegrowany moduł pomiarowy z ekranem LCD; pomiar prądów, napięć, częstotliwości, mocy, energii i harmonicznych. Zdolność zwarciowa I cu 25 ka (400 VA) 4P I n (A) Zdolność zwarciowa I cu ka (400 VA) Zdolność zwarciowa I cu 50 ka (400 VA) Zdolność zwarciowa I cu 70 ka (400 VA) Komunikacja Modbus (str. 30) 28 Nowe produkty oznaczone są czerwonym numerem referencyjnym

26 DPX z wyzwalaczem elektronicznym wyłączniki mocy od 100 do 250 A NOWO DPX wyposażenie przyłączeniowe Dane techniczne i charakterystyki (str. 5355) Wymiary (str. 47) Do montażu na wsporniku H 35 lub na podstawach montażowych w szafach i obudowach XL 3. Wyłączniki mocy do przełączania, izolowania i zabezpieczania w sieci niskiego napięcia. Dostarczane z zaciskami śrubowymi płaskimi 120 mm 2 maks. (linka) lub 150 mm 2 maks. (drut). Dostosowane do instalowania wyposażenia pomocniczego DPX 3 (str. 30). Zgodne z normą IEC Pak. Nr ref. DPX z wyzwalaczem elektronicznym Sg wykonanie stacjonarne Wyzwalacz przeciążeniowy termiczny: regulacja l r od 0,4 do 1 x l n, regulacja t r od 3 do 15 s (str. 55). Wyzwalacz zwarciowy elektromagnesowy: regulacja lm od 1,5 do 10 x l r, reulacja t m od 0 do 0,5 s (str. 55). Zabezpieczenie przed prądami upływowymi doziemnymi: regulacja I g od 0,2 do 1 x l n i pozycja OFF, regulacja t g od 0,1 do 1s (str. 55). Zdolność zwarciowa I cu 25 ka (400 VA) 3P 4P I n (A) Zdolność zwarciowa I cu ka (400 VA) Zdolność zwarciowa I cu 50 ka (400 VA) Zdolność zwarciowa I cu 70 ka (400 VA) Pak. Nr ref. Wykonanie wtykowe Wykonanie wtykowe DPX 3 to wykonanie stacjonarne DPX 3 zamontowane na podstawie wtykowej. Podstawa wtykowa dla DPX Podstawa wtykowa z przyłączem górnym lub tylnym Dla DPX P Dla DPX P z zabezpieczeniem różnicowoprądowym lub bez Konektory do styków pomocniczych Komplet konektorów do styków pomocniczych DPX 3 Akcesoria do blokowania podstawy wtykowej Zamknięcie Ronis Zamknięcie Profalux Kłódka Akcesoria przyłączeniowe Zaciski przyłączeniowe klatkowe 1 x 150 mm² do przewodów elastycznych Cu/Al i 1 x 180 mm² do przewodów sztywnych, szyn lub końcówek oczkowych 25 x 8 mm Zestaw 3 zacisków Zestaw 4 zacisków Przegrody międzybiegunowe Zestaw 3 przegród międzybiegunowych Przedłużki rozszerzające Do szyn lub przewodów z końcówkami oczkowymi Zestaw 3 przedłużek do DPX P Zestaw 4 przedłużek do DPX P Przyłącza tylne Komplet trzpieni z końcówkami płaskimi Pozwala na zmianę sposobu przyłączenia z górnego na tylne Zestaw 3 przyłączy tylnych do DPX P Zestaw 4 przyłączy tylnych do DPX P Osłony zacisków do plombowania Do przyłączy górnych Dla DPX P Dla DPX P Do przyłączy tylnych Dla DPX P Dla DPX P Adaptery Do mocowania DPX na wsporniku H 35 lub na podstawie montażowej Dla DPX P/4P bez zab. różnicowoprądowego Dla DPX P z zab. różnicowoprądowym Dla DPX P/4P z napędem silnikowym bocznym Selektywność logiczna Zestaw 8 przewodów do połączenia portów selektywności logicznej w DPX Wyposażenie montażowe XL 3 (str ) Wyposażenie pomocnicze (str. 30) Nowe produkty oznaczone są czerwonym numerem referencyjnym 29

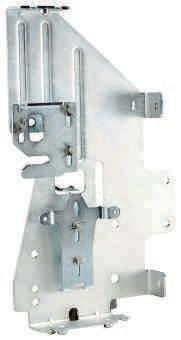

27 NOWO DPX i 250 wyposażenie pomocnicze sterujące i sygnalizujące Pak. Nr ref. Podstawa montażowa z blokadą mechaniczną Podstawa montażowa SZR do dwóch DPX 3 Dla 2 x DPX 3 160, 2 x DPX lub 1 x DPX i 1 x DPX Dla aparatów w wykonaniu stacjonarnym Dla aparatów w wykonaniu wtykowym Napędy obrotowe Bezpośrednie Standardowy napęd dla wyłączników DPX 3 z wyzwalaczem termicznomagnetycznym bez zab. różnicowoprądowego Standardowy napęd dla wyłączników DPX 3 z wyzwalaczem elektronicznym z zab. różnicowoprądowym lub bez Napęd w kolorze czerwonożółtym dla wyłączników DPX 3 z wyzwalaczem termicznomagnetycznym bez zab. różnicowoprądowego Napęd w kolorze czerwonożółtym dla wyłączników DPX 3 z wyzwalaczem elektronicznym z zab. różnicowoprądowym lub bez Pośrednie Dla wszystkich wersji wyłączników i rozłączników DPX Napęd standardowy Napęd w kolorze czerwonożółtym Akcesoria do blokowania napędów obrotowych Ronis do napędu bezpośredniego Profalux do napędu bezpośredniego Ronis do napędu pośredniego Profalux do napędu pośredniego Pak. Nr ref. Wyposażenie pomocnicze Styki pomocnicze Styki pomocnicze 1 NC + 1 NO do napędów obrotowych Styk pomocniczy lub styk sygnalizacyjny Styk sygnalizacji położenia (dla DPX 3 w wykonaniu wtykowym) Wyzwalacze napięciowe (wzrostowe) VA/= VA/= VA/= VA/= VA/= Wyzwalacze podnapięciowe VA/= VA/= VA/= VA/= VA Akcesoria do blokowania Blokada kłódką w pozycji "wyłączony" Interfejs komunikacyjny Modbus Napędy silnikowe do DPX 3 Napędy silnikowe 24 do 230 VA/= Napęd silnikowy boczny Napęd silnikowy frontowy Akcesoria do blokowania Ronis do napędu silnikowego frontowego Profalux do napędu silnikowego frontowego Blokada kłódką napędu silnikowego frontowego Ronis do napędu silnikowego bocznego Profalux do napędu silnikowego bocznego Blokada kłódką napędu silnikowego bocznego 30 Nowe produkty oznaczone są czerwonym numerem referencyjnym

28 DPX³ 160/250 n Montaż wyposażenia pomocniczego n Napęd obrotowy bezpośredni Wyzwalacz podnapięciowy Wyzwalacz napięciowy (wzrostowy) Styki pomocnicze lub sygnalizacjyjne n Wykonanie wtykowe n Napęd silnikowy boczny n Napęd silnikowy frontowy n Podstawa montażowa z blokadą mechaniczną układ przełączania źródeł zasilania 31

29 DPX 630 wyłączniki mocy DPX 630, DPXH 630 wyzwalacz termicznomagnetyczny DPX 630 S1, S2, Sg wyłączniki mocy DPX 630 wyzwalacz elektroniczny Wymiary (str. 49) Dane techniczne (str. ) Charakterystyki (str. 56) Możliwości przyłączania (str. ) Zgodność z normą: PNEN Wyłącznik zdolny do izolowania. Maksymalne napięcie znamionowe 690 V± 50 Hz. Wyzwalacz przeciążeniowy termiczny nastawiany od 0,8 do 1 x I n. Wyzwalacz zwarciowy elektromagnesowy nastawiany od 5 do 10 x I n. Możliwość plombowania nastawień. Możliwość opisu chronionej instalacji. Wymiary (str. 49) Dane techniczne (str. ) Charakterystyki (str. 57) Możliwości przyłączania (str. ) Zgodność z normą: PNEN Wyłącznik zdolny do izolowania. Maksymalne napięcie znamionowe 690 V± 50 Hz. Wyzwalacze elektroniczne regulowane. Zakres regulacji (str. 33). Możliwość plombowania nastawień. Możliwość opisu chronionej instalacji. Pak. Nr ref. DPX 630 Zdolność zwarciowa: I cu ka (400/415 V±) S1 regulacja I r, I m Pak. Nr ref. DPX 630 Zdolność zwarciowa: I cu ka (400/415 V±) 3P 3P+N/2 I n A A A A 3P 3P+N/2 I n A A A A DPXH 630 Zdolność zwarciowa: I cu 70 ka (400/415 V±) Układy przełączania źródeł zasilania SZR (str. 43) 3P 4P (1) I n A A A I n A A A I n A A A S2 regulacja I r, t r, I m, t m Sg regulacja I r, t r, I m, t m, I g, t g Wyposażenie dodatkowe do sterowania i sygnalizacji (str. 44) Napędy silnikowe (str. 43) Elementy do montażu w rozdzielnicach: XL (str. 194) XL (str. 178) XL (str. 150) 3P trójbiegunowy 3P+N/2 trójbiegunowy + rozłączalny biegun neutralny N o prądzie znamionowym I n /2. 3P trójbiegunowy 4P czterobiegunowy (1) Regulacja prądu znamionowego bieguna N z przodu wyłącznika. 32

30 DPX 630 S1, S2, Sg wyłączniki mocy DPXH 630 wyzwalacz elektroniczny DPX 630 kompleksowa ochrona n Wyzwalacz termicznomagnetyczny Ochrona przed prądem przeciążeniowym termiczna, nastawiana: I r = 0,8 1 x I n Ochrona przed prądem zwarciowym elektromagnesowa, nastawiana: I m = 5 10 x I n n Wyzwalacz elektroniczny Pak. Nr ref. DPXH 630 Zdolność zwarciowa: I cu 70 ka (400/415 V±) 3P 4P (1) I n A A A S1 regulacja I r, I m S1 nastawy I r, I m Ochrona przed prądem przeciążeniowym, zwłoczna, regulacja I r. I r = 0,4 0,5 0,6 0,7 0,8 0,9 0,95 1 x I n (8 pozycji) t r = 5 s (przy 6 x I r ) Ochrona przed prądem zwarciowym, bezzwłoczna, regulacja I m. I m = 1, x I r (8 pozycji) t m = 0,05 s (stały) Ochrona przed prądem zwarciowym, bezzwłoczna. I f = 5 ka Sel nastawa poziomu selektywności HIGH wysoki poziom selektywności LOW niski poziom selektywności I n A A A In A A A S2 regulacja I r, t r, I m, t m Sg regulacja I r, t r, I m, t m, I g, t g Wyposażenie przyłączeniowe (str. 40) S2 nastawy I r, t r, I m, t m Ochrona przed prądem przeciążeniowym, zwłoczna, regulacja I r, t r. I r = 0,4 0,5 0,6 0,7 0,8 0,9 0,95 1 x I n (8 pozycji) t r = s (przy 6 x I r ) (4 pozycje) Ochrona przed prądem zwarciowym, zwłoczna, regulacja I m, t m. I m = 1, x I r (8 pozycji) t m = 0 0,1 0,2 0,3 s (4 pozycje) t m = 0,01 0,1 0,2 0,3 s przy 12 x I r (I 2 t stałe) (4 pozycje) Ochrona przed prądem zwarciowym, bezzwłoczna. I f = 5 ka Sel nastawa poziomu selektywności HIGH wysoki poziom selektywności LOW niski poziom selektywności Napędy silnikowe do DPX 630 str. 43 3P trójbiegunowy 4P czterobiegunowy (1) Regulacja prądu znamionowego bieguna N z przodu wyłącznika. Sg nastawy I r, t r, I m, t m, I g, t g Ochrona przed prądem przeciążeniowym, zwłoczna, regulacja I r, t r. I r = 0,4 0,5 0,6 0,7 0,8 0,9 0,95 1 x I n (8 pozycji) t r = s (przy 6 x I r ) (4 pozycje) Ochrona przed prądem zwarciowym, zwłoczna, regulacja I m, t m. I m = 1, x I r (8 pozycji) t m = 0 0,1 0,2 0,3 s (4 pozycje) t m = 0,01 0,1 0,2 0,3 s na 12 x I r (I 2 t stałe) (4 pozycje) Ochrona przed prądem zwarciowym, bezzwłoczna. I f = 5 ka Ochrona różnicowoprądowa przed prądami upływowymi. I g = 0,2 0,3 0,4 0,5 0,6 0,7 0,8 1 x I n (8 pozycji) t g = 0,1 0,2 0,5 1 s (4 pozycje) Sel nastawa poziomu selektywności HIGH wysoki poziom selektywności LOW niski poziom selektywności Więcej o selektywności wyłączników DPX 3 /DPX na str

31 DPX 630 bloki różnicowoprądowe DPX 630 napędy obrotowe wyposażenie montażowe Wymiary (str. 49) Charakterystyki (str. 56) Przyłączany bezpośrednio do dolnych zacisków wyłączników DPX 630 lub rozłączników DPXI 630. Napięcie pracy: 230 do 500 V±. Kategoria pracy: A. Prąd znamionowy różnicowy regulowany: 0,03 0,3 1 3 A. Czas opóźnienia wyłączenia regulowany: 0 0,3 1 3 s. Możliwość zaplombowania nastawień. Wyposażony w: przycisk ES obwodu kontrolnego, przycisk załączający i sygnalizacyjny wyzwalacza różnicowoprądowego, przełącznik trwale odłączający wyzwalacz różnicowoprądowy na czas sprawdzania stanu izolacji instalacji, zestyk do zdalnej sygnalizacji stanu wyzwalacza. Pak. Nr ref. Bloki różnicowoprądowe Przyłączenie dolne 4P I n A A Wykonanie z sygnalizacją wartości prądu różnicowego A A Przyłączenie dolne Przekaźniki różnicowoprądowe i przekładniki prądowe (str. 45) Wymiary (str. 49) Wymiary osłony przyłączy (str. 49) Pak. Nr ref. Napędy obrotowe W dwóch wersjach: sterowanie bezpośrednie, do obrotowego załączania lub wyłączania aparatów, sterowanie pośrednie, do obrotowego załączania lub wyłączania aparatów z pewnej odległości, np. z drzwi rozdzielnicy. Bezpośrednie Bezpośrednie, kolorystyka czarnoszara Komplet elementów do zmiany kolorystyki sterowania DPX 630 z szarej na czerwonożółtą nr ref Pośrednie, IP Pośrednie, kolor czarny Pośrednie, kolor czerwonożółty Akcesoria do blokowania Eurolocks Profalux Ronis Blokada sterowania obrotowego Przegrody międzybiegunowe Przeznaczone do zwiększenia izolacji pomiędzy biegunami Komplet przegród międzybiegunowych (3 szt.) Osłony przyłączy Przeznaczone do ochrony przed dotykiem bezpośrednim i plombowania przyłączy. 3P 4P Komplet osłon (2 szt.) Blokada dźwigni załączającej Do blokowania dźwigni w pozycji O Styki pomocnicze i wyzwalacze wspólne dla DPX 630, DPX 1250 i DPX 1600 str. 44 4P czterobiegunowy 3P trójbiegunowy 4P czterobiegunowy 34

32 DPX 630 wyposażenie przyłączeniowe Pak. Nr ref. Zaciski przyłączeniowe tulejkowe Komplet 4 zacisków do przyłączania przewodów bez końcówek kablowych (maks. przekroje: 300 mm 2 drut lub 240 mm 2 linka) Komplet 4 zacisków do przyłączania przewodów bez końcówek kablowych (maks. przekroje: 2 x 240 mm 2 drut lub 2 x 185 mm 2 linka) Adapter końcówek kablowych Umożliwia przyłączenie kabli z szerokimi końcówkami Komplet adaptorów z przegrodami międzybiegunowymi (4 szt.) Przedłużki przyłączeniowe Komplet przedłużek (4 szt.) Przedłużki rozszerzające Do zwiększania odległości izolacyjnych między biegunami. 3P 4P Zestaw przedłużek (3 szt. dla 3P, 4 szt. dla 4P) Przyłącze tylne Pozwala na zmianę sposobu przyłączania z górnego na tylne. Komplet trzpieni z nakrętkami 3P 4P Komplet detali (6 szt. dla 3P, 8 szt. dla 4P) Komplet trzpieni z końcówkami płaskimi Komplet detali (6 szt. dla 3P, 8 szt. dla 4P) Montaż fabryczny: Napędy silnikowe Wykonanie wysuwne Układy przełączania źródeł zasilania SZR Infolinia: Pak. Nr ref. Wykonanie wtykowe DPX 630 Poniższe elementy umożliwiają mocowanie wtykowe DPX 630, DPXI 630 oraz zmianę sposobu przyłączania z górnego 3P na wtykowy (górny lub tylny). 4P Komplet tulejek stykowych (6 szt. dla 3P, 8 szt. dla 4P) Gniazdo z przyłączem górnym Gniazdo z przyłączem tylnym Gniazdo z przyłączem tylnym płaskim DPX blok różnicowoprądowy Poniższe elementy umożliwiają mocowanie gniazdowe DPX 630, DPXI 630 z blokiem różnicowoprądowym oraz zmianę sposobu przyłączania z górnego (zaciski) na wtykowy (górny lub tylny) Komplet tulejek stykowych (8 szt.) Gniazdo z przyłączem górnym Gniazdo z przyłączem tylnym Gniazdo z przyłączem tylnym płaskim Akcesoria Uchwyt wyciągania Wykonanie wysuwne Poniższe elementy wraz z elementami wykonania gniazdowego umożliwiają mocowanie wysuwne DPX 630, DPXI 630. Wersja wysuwna stwarza widoczną przerwę izolacyjną, gwarantującą bezpieczeństwo obsługi w przypadku interwencji. Kaseta wyposażona jest w wyzwalacz bezpieczeństwa, powodujący otwarcie DPX w przypadku próby jego wsunięcia lub wysunięcie z kasety w stanie zamkniętym. 3P 4P Ramka ruchoma + płyta boczna Akcesoria Komplet konektorów do wyprowadzenia wyposażenia pomocniczego z DPX (8 zestyków) Korba ręczna Styki sygnalizacyjne Zamknięcie Profalux Zamknięcie Ronis Zamknięcie Profalux dla wykonania ze zdalnym lub obrotowym sterowaniem Zamknięcie Ronis dla wykonania ze zdalnym lub obrotowym sterowaniem 3P trójbiegunowy 4P czterobiegunowy 3P trójbiegunowy 4P czterobiegunowy 35

33 DPX 630 n Dane techniczne Napięcie znamionowe maks. 690 V± 250 V= (wyzwalacz termicznomagnetyczny) Częstotliwość znamionowa 50/60 Hz (wyzwalacz elektroniczny) emperatura otoczenia wyzwalacz termicznomagnetyczny wyzwalacz elektroniczny podczas pracy 5 C 70 C 5 C 60 C magazynowania 25 C 55 C 25 C 55 C Kategoria pracy wyzwalacz termicznomagnetyczny A wyzwalacz elektroniczny A dla I n: 630 A B dla I n: 160 do 400 A Nastawy zabezpieczenia przeciążeniowego wyzwalacz termicznomagnetyczny od 0,8 do 1 I n wyzwalacz elektroniczny od 0,4 do 1 I n Nastawy zabezpieczenia zwarciowego wyzwalacz termicznomagnetyczny od 5 do 10 I n wyzwalacz elektroniczny od 1,5 do 10 I n n Wykonanie wysuwne n Wykonanie wtykowe n Wykonanie wysuwne + napęd silnikowy n Możliwości przyłączania Maksymalne wartości dla jednego bieguna. Aparat Szerokość zacisku [mm] Przyłączanie przewodów poprzez zaciski tulejkowe [mm 2 ] Przyłączanie przewodów przez końcówki kablowe lub szyny bezpośrednio do DPX [mm 2 ] Uwaga: W ofercie wyposażenia przyłączeniowego do DPX występują dodatkowe przedłużenia zacisków wyłącznika (przedłużki rozszerzające, przyłączeniowe, adaptory końcówek kablowych, przyłączenia tylne), pozwalające na spełnienie wszystkich wymagań instalacyjnych.

34 DPX 1250 wyłączniki mocy DPX 1250, DPXH 1250 wyzwalacz termicznomagnetyczny DPX 1600 S1, S2, Sg wyłączniki mocy DPX 1600 wyzwalacz elektroniczny Wymiary (str. 51) Dane techniczne (str. 38) Charakterystyki (str. 58) Możliwości przyłączania (str. 39) Zgodność z normą: PNEN Wyłącznik zdolny do izolowania. Napięcie znamionowe maksymalne 690 V± 50/60 Hz. Wyzwalacz termiczny nastawiany od 0,8 do 1 x In. Wyzwalacz zwarciowy elektromagnesowy nastawiany od 5 do 10 x In dla In = 630 A i 800 A oraz od 3 do 6 x In dla In = 1000 A i 1250 A. Możliwość plombowania nastawień. Możliwość opisu chronionej instalacji. Wymiary (str. 51) Dane techniczne (str. 38) Charakterystyki (str. 58) Możliwości przyłączania (str. 39) Zgodność z normą: PNEN Wyłącznik zdolny do izolowania. Maksymalne napięcie znamionowe 690 V± 50/60 Hz. Wyzwalacze elektroniczne regulowane. Zakres regulacji (str. 41). Możliwość plombowania nastawień. Możliwość opisu chronionej instalacji. Pak. Nr ref. DPX 1600 Zdolność zwarciowa: I cu 50 ka (400/415 V±) Pak. Nr ref. DPX 1250 Zdolność zwarciowa: I cu 50 ka (400/415 V±) 3P 3P+N I n A A A A 3P 3P+N I n A A A A DPXH 1250 Zdolność zwarciowa: I cu 70 ka (400/415 V±) Układy przełączania źródeł zasilania SZR (str. 43) 3P 4P (1) I n A A A A S1 regulacja Ir, Im S2 regulacja I r, t r, I m, t m I n A A A A I n A A A Sg regulacja I r, t r, I m, t m, I g, t g Wyposażenie dodatkowe do sterowania i sygnalizacji (str. 44) Wyposażenie przyłączeniowe (str. 40) Elementy do montażu w rozdzielnicach: XL (str. 178) XL (str. 150) Napędy silnikowe do DPX 1250/1600 str. 43 3P trójbiegunowy 4P czterobiegunowy (1) Regulacja prądu znamionowego bieguna N z przodu wyłącznika. 37

35 DPX 1600 S1, S2, Sg wyłączniki mocy DPXH 1600 wyzwalacz elektroniczny DPX 1250 n Dane techniczne Napięcie znamionowe maks. 690 V± 250 V= Częstotliwość znamionowa 50/60 Hz emperatura otoczenia podczas pracy 5 C 70 C magazynowania 25 C 55 C Kategoria pracy A Nastawy zabezpieczenia I n od 630 do 800 A: 5 do 10 I n zwarciowego I n od 1000 do 1250 A: 3 do 6 I n Nastawy zabezpieczenia przeciążeniowego od 0,8 do 1 I n n Zdolność zwarciowa PNEN Wymiary (str. 51) Dane techniczne (str. 39) Charakterystyki (str. 59) Możliwości przyłączania (str. 39) Zgodność z normą: PNEN Wyłącznik zdolny do izolowania. Maksymalne napięcie znamionowe 690 V± 50/60 Hz. Wyzwalacze elektroniczne regulowane. Nastawy (str. 41). Możliwość plombowania nastawień. Możliwość opisu chronionej instalacji. DPX 1250 DPXH 1250 U e I cu [ka] I cs (% I cu ) I cu [ka] I cs (% I cu ) 230/240 V± V± V± V± V± V± (1) 250 V= n Układ ręcznego załączania rezerwy Pak. Nr ref. DPXH 1600 Zdolność zwarciowa: I cu 70 ka (400/415 V±) S1 regulacja I r, I m 3P 4P (1) I n A A A A S2 regulacja I r, t r, I m, t m I n A A A A n Wykonanie wysuwne Sg regulacja I r, t r, I m, t m, I g, t g I n A A A Układy przełączania źródeł zasilania SZR (str. 43) 3P trójbiegunowy 4P czterobiegunowy (1) Regulacja prądu znamionowego bieguna N z przodu wyłącznika. (1) Stała czasowa 10 do 15 ms. 38

36 DPX 1600 wyzwalacz elektroniczny DPX 1250, DPX 1600 napędy obrotowe wyposażenie montażowe n Dane techniczne Napięcie znamionowe maks. 690 V± Częstotliwość znamionowa 50/60 Hz emperatura otoczenia podczas pracy 5 C 60 C magazynowania 25 C 55 C Kategoria pracy B n Zdolność zwarciowa PNEN DPX 1600 DPXH 1600 U e I cu [ka] I cs (% I cu ) I cu [ka] I cs (% I cu ) 230 V± V± V± /500 V± V± V± n Prąd znamionowy I n w 40 C dla DPX 1600, DPXH 1600 (1) I n [A] 630/ Faza [A] 630/ n Możliwości przyłączania Maksymalne wartości dla jednego bieguna. Aparat DPX 1250 DPX 1600 DPXI 1600 Szerokość zacisku [mm] 50 Przyłączanie przewodów poprzez zaciski tulejkowe [mm 2 ] Uwaga: W ofercie wyposażenia przyłączeniowego do DPX występują dodatkowe przedłużenia zacisków wyłącznika (przedłużki rozszerzające, przyłączeniowe, adaptory końcówek kablowych, przyłączenia tylne), pozwalające na spełnienie wszystkich wymagań instalacyjnych. Przyłączanie przewodów przez końcówki kablowe lub szyn bezpośrednio do DPX [mm 2 ] nr ref. drut linka L [mm] d [mm] Ø [mm] x x x x Pak. Nr ref. Napędy obrotowe W dwóch odmianach: sterowanie bezpośrednie, sterowanie pośrednie (poprzez drzwi). Bezpośrednie Bezpośrednie, kolor czarnoszary Pośrednie, IP Pośrednie, kolor czarnoszary Pośrednie, kolor czerwonożółty Blokada dźwigni Eurolocks Profalux Ronis Do blokady sterowania obrotowego Przegrody międzybiegunowe Przeznaczone do zwiększenia izolacji pomiędzy biegunami Komplet przegród międzybiegunowych (3 szt.) Osłony przyłączy Przeznaczone do ochrony przed dotykiem bezpośrednim i plombowania przyłączy. 3P 4P Komplet osłon (2 szt.) Blokada dźwigni Do blokowania dźwigni w pozycji O za pomocą kłódki (1) Regulowany % w stosunku do I n. 3P trójbiegunowy 4P czterobiegunowy 39

37 DPX 1250, DPX 1600 wyposażenie przyłączeniowe DPX 1250, DPX 1600 wykonanie wysuwne Pak. Nr ref. Zaciski przyłączeniowe tulejkowe Zacisk (1 szt.) do przyłączania kabli (dwa otwory, maks. przekroje: 2 x 240 mm 2 drut lub 2 x 185 mm 2 linka) Zacisk (1 szt.) dużej pojemności do przyłączania kabli (cztery otwory, maks. przekroje 4 x 240 mm 2 drut lub 4 x 185 mm 2 linka) Przedłużki do przyłączenia szyn zasilających Zestaw detali dla jednego zacisku, pozwalających na przyłączenie 2 szyn zasilających Zestaw detali dla jednego zacisku, pozwalających na przyłączenie 3 szyn zasilających Przedłużki rozszerzające 3P 4P Zestaw końcówek (3 szt. dla 3P, 4 szt. dla 4P) Przyłącze tylne Pozwala na zmianę sposobu przyłączenia okablowania z górnego (zaciski) na tylne. 3P 4P Komplet (6 szt. dla 3P, 8 szt. dla 4P) dla przyłącza krótkiego Komplet (6 szt. dla 3P, 8 szt. dla 4P) dla przyłącza długiego Pak. Nr ref. Wykonanie wysuwne Wykonanie wysuwne zawiera gniazdo + ramę ruchomą. Wykonanie wysuwne stwarza widoczną przerwę izolacyjną, gwarantującą bezpieczeństwo obsługi w przypadku interwencji. Kaseta wyposażona jest w wyzwalacz bezpieczeństwa powodujący otwarcie DPX w przypadku próby jego wsunięcia lub wysunięcie z kasety w stanie zamkniętym. 3P 4P Wykonanie wysuwne, przyłącze górne (zaciski) Wykonanie wysuwne, przyłącze tylne Akcesoria Styki sygnalizacyjne Korba ręczna Zamknięcie Profalux Zamknięcie Ronis Zamknięcie Profalux dla wykonania ze zdalnym lub obrotowym sterowaniem Zamknięcie Ronis dla wykonania ze zdalnym lub obrotowym sterowaniem Komplet konektorów do wyprowadzenia przewodów sterujących od wyposażenia pomocniczego DPX (8 zestyków) Montaż fabryczny: Napędy silnikowe Wykonanie wysuwne Układy przełączania źródeł zasilania SZR Infolinia: P trójbiegunowy 4P czterobiegunowy 3P trójbiegunowy 4P czterobiegunowy 40

38 DPX 1250/1600 kompleksowa ochrona n Wyzwalacz elektroniczny DPX 1600 S1 nastawy I r, I m Ochrona przed prądem przeciążeniowym, zwłoczna, regulacja I r. I r = 0,4 0,5 0,6 0,7 0,8 0,9 0,95 1 x I n (8 pozycji) t r = 5 s (przy 6 x I r ) Ochrona przed prądem zwarciowym, bezzwłoczna, regulacja I m. I m = 1, x I r (8 pozycji) t m = 0,1 s (stały) Ochrona przed prądem zwarciowym, bezzwłoczna. I f = 5 ka Sel nastawa poziomu selektywności HIGH wysoki poziom selektywności LOW niski poziom selektywności n Wyzwalacz termicznomagnetyczny DPX 1250 Ochrona przed prądem przeciążeniowym termiczna, nastawiana: I r = 0,8 1 x I n Ochrona przed prądem zwarciowym elektromagnesowa, nastawiana: I m = 5 10 x I n S2 nastawy I r, t r, I m, t m Ochrona przed prądem przeciążeniowym, zwłoczna, regulacja I r, t r. I r = 0,4 0,5 0,6 0,7 0,8 0,9 0,95 1 x I n (8 pozycji) t r = s (przy 6 x I r ) (4 pozycje) Ochrona przed prądem zwarciowym, zwłoczna, regulacja I m, t m. I m = 1, x I r (8 pozycji) t m = 0 0,1 0,2 0,3 s (4 pozycje) t m = 0,01 0,1 0,2 0,3 s przy 12 x I r (I 2 t stałe) (4 pozycje) Ochrona przed prądem zwarciowym, bezzwłoczna. I f = 5 ka Sel nastawa poziomu selektywności HIGH wysoki poziom selektywności LOW niski poziom selektywności Sg nastawy I r, t r, I m, t m, I g, t g Ochrona przed prądem przeciążeniowym, zwłoczna, regulacja I r, t r. I r = 0,4 0,5 0,6 0,7 0,8 0,9 0,95 1 x I n (8 pozycji) t r = s (przy 6 x I r ) (4 pozycje) Ochrona przed prądem zwarciowym, zwłoczna, regulacja I m, t m. I m = 1, x I r (8 pozycji) t m = 0 0,1 0,2 0,3 s (4 pozycje) t m = 0,01 0,1 0,2 0,3 s na 12 x I r (I 2 t stałe) (4 pozycje) Ochrona przed prądem zwarciowym, bezzwłoczna. I f = 5 ka Ochrona różnicowoprądowa przed prądami upływowymi. I g = 0,2 0,3 0,4 0,5 0,6 0,7 0,8 1 x I n (8 pozycji) t g = 0,1 0,2 0,5 1 s (4 pozycje) Sel nastawa poziomu selektywności HIGH wysoki poziom selektywności LOW niski poziom selektywności Więcej o selektywności wyłączników DPX 3 /DPX na str

39 NOWO DPX 3 I/DPXI M rozłączniki izolacyjne 160 do 1600 A DPX 3 I/DPXI M rozłączniki izolacyjne 160 do 1600 A n Charakterystyki elektryczne DPX 3 I 160 DPX 3 I 250 DPXI 630 DPXI Wymiary (str. 46 do 52) Rozłączniki izolacyjne niskiego napięcia. Nie posiadają wyzwalaczy przeciążeniowych i zwarciowych. Dostosowany do instalowania dodatkowych wyzwalaczy (podnapięciowe, wzrostowe), styków pomocniczych, bloku lub przekaźnika różnicowoprądowego. Do montażu na wsporniku H 35 do modelu DPX z adapterem nr ref (DPX 3 I 160) i nr ref (DPX 3 I 250) Zgodność z normą IEC Kategoria użytkowania AC 23 A Pak. Nr. Ref DPX 3 I 160 3P 4P I n (A) P z zab. różn P 4P I n (A) P z zab. różn P 4P I n (A) P 4P I n (A) DPX 3 I 250 DPXI 630 DPXI 1600 Napięcie znamionowe robocze Ue (V) Znamionowe napięcie wytrzym. izolacji Ui (V±) Znamionowe impulsowe napięcie Uimp (kv) Znamionowa zdolność łączeniowa przy 400 V zwarciowa Icm (ka) Prąd krótkotrwały t = 1 s Icw (ka) rwałość (liczba cykli) Umowny prąd termiczny (A) Znamionowy prąd roboczy (A) 50/60 Hz 690 (1) 690 (1) stałe ,7 1,7 7,6 20 mechaniczna elektryczna (2) (160 V) (250 V) DC 23 A (250 V±) (1) 500 V dla DPX 3 I z zabezpieczeniem różnicowoprądowym (2) Do 1250 A n Wymiary Wymiary DPX 3 I/DPXI identyczne jak dla odpowiadającego DPX 3 /DPX Aparat Wymiary DPX 3 I 160 DPX (str. 46) DPX 3 I 250 DPX (str. 47) DPXI 630 DPX 630 (str. 49) DPXI 1600 DPX 1600 (str. 51) n Dobór podstaw montażowych i osłon czołowych Wymiary DPX 3 I/DPXI identyczne jak dla odpowiadającego DPX 3 /DPX Aparat XL XL XL DPX 3 /DPX 3 I 160 (str. 194) (str. 178) (str. 150) DPX 3 /DPX 3 I 250 (str. 194) (str. 178) (str. 150) DPX/DPXI 630 (str. 194) (str. 178) (str. 152) DPX/DPXI 1600 (str. 178) (str. 152) Wyposażenie pomocnicze DPX 3 (str. 30) i DPX (str. 44) 42 Nowe produkty oznaczone są czerwonym numerem referencyjnym

40 DPX 3 /DPX 160, 250, 630, 1250/1600 układy przełączania źródeł zasilania DPX napędy silnikowe oprogramowanie do diagnostyki Pak. Nr ref. Podstawa montażowa z blokadą mechaniczną Do mechanicznego sprzężenia dwóch DPX 3 /DPX (blokada mechaniczna). Dla sterowania ręcznego i automatycznego (1). Komplet detali. Dla zespołu sterowania ręcznego i automatycznego Podstawa regulowana do rozdzielnic XL 3 160/400/800/ Dla 2 x DPX 3 160/250 w wersji stacjonarnej (2) Dla 2 x DPX 3 160/250 w wersji wtykowej (2) Podstawa montażowa do rozdzielnic XL Dla 2 x DPX 630 (3) Dla 2 x DPX 1250/1600 w wersji stacjonarnej Dla 2 x DPX 1250/1600 w wersji wysuwnej Sterownik do układów SZR (dla 2 x DPX) Sterownik SZR 24 VDC/230 VAC RS Sterownik SZR 24 VDC/230 VAC RS 232/485 Układy automatyki samoczynnego przełączania zasilania SZR Układ automatyki umożliwia zdalne zarządzanie pracą 3 lub 4 DPX 3 /DPX dla zapewnienia ciągłości zasilania. Kontroluje parametry poszczególnych źródeł zasilania, przełączanie pomiędzy źródłami wykonywane jest zgodnie z ustaloną tabelą logiki pracy. W skład układu wchodzi: płyta automatyki, tablica synoptycznosterownicza, komplet przewodów do podłączenia płyty automatyki z DPX 3 /DPX oraz tablicą synoptycznosterowniczą. Aby otrzymać szczegółową informację techniczną, należy skontaktować się z naszym przedstawicielem w Państwa regionie. 1 ASZR3WDPX Automatyka do SZR dla 3 aparatów DPX 3 /DPX 1 ASZR4WDPX Automatyka do SZR dla 4 aparatów DPX 3 /DPX Napęd silnikowy przeznaczony do zdalnego załączania i wyłączania DPX. Przed zastosowaniem należy zapoznać się z załączonymi do produktów instrukcjami użytkowania. Pak. Nr ref. Napęd silnikowy do DPX Frontowy 24 V=/± Frontowy 48 V= Frontowy 110 V± Frontowy 230 V± Napęd silnikowy do DPX 1250 i DPX Frontowy 230 V±/= dla I n 1250 A Frontowy 230 V±/= dla I n A Oprogramowanie do diagnostyki DPX est DPX oprogramowanie do diagnostyki wyłączników DPX z zabezpieczeniem elektronicznym (zestaw zawiera płytę CD, konwerter i przewody do podłączenia z PC) Montaż fabryczny: Wykonania wtykowe i wysuwne Napędy silnikowe Układy przełączania zasilania rezerwowego Infolinia: (1) Dla wykonania automatycznego oprócz DPX 3 /DPX należy dobrać również 2 napędy silnikowe, sterownik i elementy pomocnicze. (2) Montaż zespołu sterowania automatycznego możliwy w XL i XL (3) Montaż aparatów o tych samych wymiarach (gabarytach). (1) Zdalne sterowanie do DPX 1250/1600 z innymi napięciami sterującymi skontaktuj się z naszym Biurem Regionalnym. Nowe produkty oznaczone są czerwonym numerem referencyjnym 43

41 DPX wyposażenie pomocnicze sterujące i sygnalizujące DPX wyposażenie pomocnicze sterujące i sygnalizujące Pak. Nr ref. Styki pomocnicze Przeznaczone do sygnalizacji: stanu wyłącznika styk sygnalizacyjny, zadziałania zabezpieczenia oraz wyłączenia aparatu poprzez wyzwalacz wzrostowy podnapięciowy lub przycisk test styk alarmowy. Przeznaczone do współpracy z DPX 630, DPX 1250, DPX 1600, DPXIS 250, DPXIS 630, DPXIS Zestyk przełączny 3 A 240 V± Wyzwalacze napięciowe (wzrostowe) Umożliwiają w momencie podania napięcia bezzwłoczne wyłączenie aparatu (DPX, DPXI, DPXIS). Wyposażone w mikro wyłącznik odłączający napięcie z cewki. Pobór mocy, pobudzenie: 300 VA (AC 5060 Hz), 300 W (DC) Wyzwalacz 24 V± lub = Wyzwalacz 48 V± lub = Wyzwalacz 110 V± lub = Wyzwalacz 230 V± lub = Wyzwalacz 400 V± lub = DPXIS 250 DPXIS 630 DPX 630, DPX 1250, DPX 1600 DPXIS 1600 Wyzwalacze podnapięciowe Umożliwiają przy spadku napięcia bezzwłoczne wyłączenie aparatu (DPX, DPXI, DPXIS). Pobór mocy, podtrzymanie: 5 VA (AC 5060 Hz), 1,6 W (DC) Wyzwalacz 24 V= Wyzwalacz 24 V± Wyzwalacz 48 V= Wyzwalacz 230 V± Wyzwalacz 400 V± Wyzwalacz podnapięciowy Wyzwalacz napięciowy (wzrostowy) Styk pomocniczy Poprzez włożenie do odpowiedniego gniazda w DPX styku nr ref otrzymujemy: styk sygnalizacyjny CA sygna lizacja stanu wyłącznika (załączony/wyłączony) styk alarmowy SD sygnalizacja zadziałania zabezpieczenia, wyłączenia aparatu poprzez wyzwalacz wzrostowy, podnapięciowy lub przycisk ES lub lub Wyzwalacze podnapięciowe z opóźnieniem (800 ms) Umożliwiają ograniczenie wyłączeń aparatu przy krótkotrwałych zanikach napięcia. Współpracują wraz z modułem czasowym. Moduł czasowy Szerokość w modułach 17,5 mm: Moduł czasowy 230 V± Moduł czasowy 400 V± Wyzwalacze Przeznaczone tylko do współpracy z modułami czasowymi Do DPXIS 250, DPXIS Do DPX 630, DPX 1600, DPXI 160, DPXI 630, DPXI 1600, DPXIS 1600 Styki pomocnicze i wyzwalacze wspólne dla DPX 630, DPX 1250, DPX 1600, DPXIS 250, DPXIS 630 i DPXIS 1600 Wyzwalacz podnapięciowy z opóźnieniem n Maksymalna konfiguracja styków pomocniczych i wyzwalaczy Aparat Styk sygnalizacyjny Styk alarmowy Wyzwalacz wzrostowy CA SD lub podnapięciowy DPX DPX 3 I DPX DPX 3 I DPXIS 250 DPX 630 DPXI DPX 1250 DPX 1600 DPXI DPXIS 630 DPXIS

42 DPX 3 /DPX przekaźniki różnicowoprądowe i przekładniki prądowe przekładniki prądowe do DPX 3 /DPX współpraca poprzez wyzwalacze Przekładniki prądowe nr ref , , , , , Przeznaczone do stosowania z wyłącznikami DPX 3 /DPX lub rozłącznikami DPX 3 I/DPXI wyposażonymi w wyzwalacz wzrostowy lub podnapięciowy. Przekaźniki dostosowane są do mocowania na wsporniku montażowym H 35. Przekładniki montowane są za pomocą wkrętów. Pak. Nr ref. Przekaźnik różnicowoprądowy do DPX 3 /DPX Budowa: przezroczysta pokrywa z możliwością plombowania, styki pomocnicze, kontrolka LED zielona: sygnalizacja zasilania, 3 kontrolki LED żółte: sygnalizacja wartości I n w tym % nastawionego I n : 20, 40, 60%, kontrolka LED czerwona: światło ciągłe: sygnalizacja zadziałania przekaźnika rpr, światło migające: odłączenia przekaźnika. Do zastosowania z przekaźnikami prądowymi: Ø 35 i 80 mm prąd znamionowy różnicowy: 0,03 0,05 0,75 0,1 0,15 0,2 0,3 0,5 0,75 1 1, , A Ø 110 do 220 mm prąd znamionowy różnicowy: 0,3 0,5 0,75 1 1, , A Ø 300 mm prąd znamionowy różnicowy: 1 1, , A Regulacja czasu zadziałania: 0 0,15 0,25 0,5 1 2,5 5 sekund Napięcie znamionowe zasilania: 230/240 V± 50/60 Hz Przekaźnik różnicowoprądowy DPX 3 /DPX Przekładniki prądowe Przeznaczone do współpracy z przekaźnikami różnicowoprądowymi o nr ref Stosować jeden przekładnik do jednego wyłącznika DPX 3 /DPX lub rozłącznika DPX 3 I/DPXI Przekładnik prądowy Ø 35 mm Przekładnik prądowy Ø 80 mm Przekładnik prądowy Ø 110 mm Przekładnik prądowy Ø 140 mm Przekładnik prądowy Ø 210 mm Przekładnik prądowy Ø 150 mm otwierany (1) Przekładnik prądowy Ø 300 mm otwierany (1) Przekładnik prądowy nr ref A B E H Nr ref. A B C D E H L M Przekaźnik różnicowy DPX 3 /DPX nr ref M D L C Przekładnik prądowy nr ref (1) Minimalny prąd znamionowy różnicowy 1 A. 45

43 DPX³ 160 z wyzwalaczem termicznomagnetycznym n Wymiary Wykonanie stacjonarne O N D C F H L M I P A A E A B C D E F G H I L M N O P 3P , ,5 102, P , ,5 102, z zab. róż. pr , ,5 102, Wykonanie wtykowe Wykonanie wtykowe z zab. różnicowoprądowym L G B I P O N O N A B C G D M L M I A G B E L C D F H I Wykonanie stacjonarne z zab. różnicowoprądowym O N A B C G D M E E A B C D E F G H I L M N O P 3P , ,5 141, P , ,5 141, z zab. róż. pr , ,5 141,

44 n Wymiary Wykonanie stacjonarne Wykonanie stacjonarne z zab. różnicowoprądowym P O N A A C D G B H F M L M L I I P O N A C G B D F H E E A B C D E F G H I L M N O P 3P , , ,5 112, P , , ,5 112, z zab. róż. pr , , ,5 112, Wykonanie wtykowe Wykonanie wtykowe z zab. różnicowoprądowym L M I O N A B C G D L I DPX³ 250 z wyzwalaczem termicznomagnetycznym i elektronicznym O N A B C G D M E E A B C D E F G H I L M N P 3P , , P , , z zab. róż. pr , , Przyłącza tylne (nr ref /37/38/39) Przedłużki rozszerzające (nr ref /33/34/35) A C D B A B C D z modułem rpr , z modułem rpr. 48, N L M 47

45 I DPX³ 160/250 wyposażenie pomocnicze n Wymiary Napęd obrotowy bezpośredni (nr ref /01/02/03) E F Napęd obrotowy pośredni (nr ref /05) L B RESE G D 0 M R C A H min/maks. I A B C D E F G H H min maks. I L M ,5,5 41, , z zab. róż. pr ,5 41, , ,5 40,5 41, , z zab. róż. pr ,5 41, , elektroniczny ,5 41, , elektroniczny z zab. róż. pr ,5 41, , Napęd silnikowy frontowy (nr ref ) E E G B D F A B C D E F G H I , , z zab. róż. pr , , , z zab. róż. pr , elektroniczny , elektroniczny z zab. róż. pr , A C I Napęd silnikowy boczny (nr ref ) DPX , ,25 92,5 200,5 102,7 DPX ,5 220,5 80,5 73,5 102,7 48

46 DPX 630 wymiary [mm] Przyłącze górne Przyłącze tylne z blokiem różnicowoprądowym tylnym Przyłączenie tylne Napęd obrotowy bezpośredni Napęd obrotowy pośredni Przyłącze górne z blokiem różnicowoprądowym dolnym Osłony przyłączy A DPX DPX blok różnicowoprądowy dolny 542 Wykonanie wtykowe, przyłącze górne 49

47 DPX 630 wymiary [mm] Wykonanie wtykowe, przyłącze tylne Napędy silnikowe Sterownik do układu SZR (nr ref , 94) Wykonanie wysuwne, przyłącze górne Wykonanie wysuwne, przyłącze tylne 50

48 DPX 1250/DPX 1600 wymiary [mm] Przyłącze górne In A (mm) Przyłącze tylne Otwory do mocowania 51

49 DPX 1250/DPX 1600 wymiary [mm] Napęd obrotowy bezpośredni Wykonanie wysuwne Napęd obrotowy pośredni Napędy silnikowe Osłony przyłączy Sterownik do układu SZR (nr ref , 94) 52

50 DPX³ 160/250 n Dane techniczne (dla temperatury otoczenia 40 C) Wyłącznik DPX³ 160 termicznomagnetyczny DPX³ 160 z zab. różnicowoprądowym 16 ka 25 ka ka 50 ka 16 ka 25 ka ka 50 ka Prąd znamionowy I n (A) Napięcie znamionowe izolacji U i (V) 5060 Hz Napięcie znamionowe łączeniowe U e (V) 5060 Hz Nap. stałe Napięcie znamionowe udarowe wytrzymywane U imp (kv) 8 8 Kategoria pracy A A Prąd znamionowy wyłączalny zwarciowy graniczny I cu (ka) / AC Prąd znamionowy wyłączalny zwarciowy graniczny I cu (ka) / DC 220/240 V± /415 V± V± /500 V± V± V= (1) V= (1) V= (2) V= (2) Prąd znam. wyłączalny zwarciowy eksploatacyjny I cs (% I cu ) Prąd znamionowy załączalny zwarciowy l cm (ka) 415 V± 32 52,5 75, ,5 75,6 105 Prąd znamionowy wyłączalny 1 bieguna I su (ka) Dla sieci w układzie I 220/240 V± 6,25 8,75 12,5 16,3 6,25 8,75 12,5 16,3 380/415 V± 4 6, ,5 4 6, ,5 440 V± 2,5 4,5 6,25 7,5 2,5 4,5 6,25 7,5 480/500 V± 2 2,5 3 3,75 2 2,5 3 3, V± 1,25 1,25 2 2,5 1,25 1,25 2 2,5 Wyłącznik DPX³ 250 termicznomagnetyczny DPX³ 250 z wyzwalaczem elektronicznym 25 ka ka 50 ka 70 ka 25 ka ka 50 ka 70 ka Prąd znamionowy I n (A) Napięcie znamionowe izolacji U i (V) 5060Hz 800 (z zab. różn.prąd.: 500) 800 (z zab. różn.prąd.: 600) Napięcie znamionowe izolacji U i (V) 5060Hz 690 (z zab. różn.prąd.: 500) 690 (z zab. różn.prąd.: 500) Nap. stałe Napięcie znamionowe udarowe wytrzymywane U imp (kv) 8 8 Kategoria pracy A A Prąd znamionowy wyłączalny zwarciowy graniczny I cu (ka) / AC Prąd znamionowy wyłączalny zwarciowy graniczny I cu (ka) / DC 220/240 V± /415 V± V± /500 V± V± V= (1) V= (1) V= (2) V= (2) Prąd znam. wyłączalny zwarciowy eksploatacyjny I cs (% I cu ) Prąd znamionowy wyłączalny 1 bieguna I su (ka) dla sieci w układzie I. 220/240 V± /415 V± 6, ,5 17,5 6, ,5 17,5 440 V± 5 7, , /500 V± 2,5 6,25 7,5 10 2,5 6,25 7, V± 2 4 4,5 5 n Prąd użytkowy w zależności od temperatury otoczenia DPX I n (A) emperatura ( C) DPX I n (A) emperatura ( C) n Prąd użytkowy w zależności od wysokości n.p.m. Wysokość (m) Prąd znamionowy In (A) 1 x I n 0,96 x I n 0,93 x I n Napięcie DPX³ bez zab. różn.pr znamionowe (V) DPX³ z zab. różn.pr (1) 2 bieguny szeregowo (2) 3 bieguny szeregowo 53

51 DPX³ 160/250 n DPX z wyzwalaczem termicznomagnetycznym. Charakterystyka czasowoprądowa n DPX z wyzwalaczem termicznomagnetycznym. Charakterystyka czasowoprądowa t (s) 1000 t (s) ,1 In=40160A I i=10xi n I n=25a Ii =16xIn I n=16a Ii =25xIn 0,1 I n=100250a Ii=5...10xIn 0,01 0,01 0, I/I r I/I n t: czas I: prąd rzeczywisty I r : prąd nastawiony wyzwalacza termicznego Krzywa1: strefa wyłączania wyzwalacza termicznego ze stanu zimnego Krzywa 2: strefa wyłączania wyzwalacza termicznego ze stanu nagrzanego 0, I/I r t: czas I: prąd rzeczywisty I r : prąd nastawiony wyzwalacza termicznego Krzywa 1: strefa wyłączania wyzwalacza termicznego ze stanu zimnego Krzywa 2: strefa wyłączania wyzwalacza termicznego ze stanu nagrzanego n DPX termicznomagnetyczny z zab. różn.prąd. Charakterystyka czasowoprądowa n DPX termicznomagnetyczny z zab. różn.prąd. Charakterystyka czasowoprądowa t (s) 1000 t (s) ,1 In=40160A I i=10xi n I n=25a Ii=16xIn I n=16a Ii=25xIn 0,1 In=100250A Ii=5...10xI n 0,01 0,01 0, I/I r I/I n t: czas I: prąd rzeczywisty I r : prąd nastawiony wyzwalacza termicznego Krzywa 1: strefa wyłączania wyzwalacza termicznego ze stanu zimnego Krzywa 2: strefa wyłączania wyzwalacza termicznego ze stanu nagrzanego 0, I/I r t: czas I: prąd rzeczywisty I r : prąd nastawiony wyzwalacza termicznego Krzywa 1: strefa wyłączania wyzwalacza termicznego ze stanu zimnego Krzywa 2: strefa wyłączania wyzwalacza termicznego ze stanu nagrzanego 54

52 DPX³ 160/250 DPX M charakterystyki i nastawy wyzwalaczy n DPX z wyzwalaczem elektronicznym. Charakterystyka czasowoprądowa t(s) n DPX z wyzwalaczem termicznomagnetycznym Charakterystyka czasowoprądowa t (s) Strefa wyłączania wyzwalacza termicznego ze stanu zimnego 100 I sd =1,5 Ir (±20%) 10 r = 15 s (±20%) r = 10 s (±20%) r = 5 s (±20%) r = 3 s (±20%) Strefa wyłączania wyzwalacza termicznego ze stanu nagrzanego 1 sd =0,5 s (±20%) 0,1 sd =0 s (±20%) I 2 t=k Selektywność HIGH Selektywność LOW I n =250A I n =40A 1 0,1 I m Strefa wyłączania wyzwalacza magnetycznego 0,01 0,01 t < 10 ms n Nastawy wyzwalacza termicznomagnetycznego DPX 3 Nastawa 0, I/I r I/I n DPX 3 termicznomagnetyczny DPX 3 z zab. różn.prąd. Nastawy zabezpieczenia przeciążeniowego, I r 0,8 do 1 l n 0,8 do 1 l n Nastawy zabezpieczenia zwarciowego, I m Wartość stała: 10 l n (1) Wartość stała: 10 l n (1) 100 0, I/I r I: prąd rzeczywisty I r : prąd nastawiony wyzwalacza termicznegoprzeciążeniowego (nastawa: I r = x I n ) I m : prąd nastawiony wyzwalacza magnetycznegozwarciowego (nastawa: I m = x I n lub I m = x I r ) Wartości na osi odciętych oznaczają stosunek I/I r, dlatego zmiany wartości I r nie, zmieniają graficznej reprezentacji wyzwalania termicznego. Nastawę wyzwalacza magnetycznego można odczytać bezpośrednio (w tym przykładzie pomiędzy 3,5 i 10) I n (A) 0,03 0,3 1 3 t (s) 0 0,3 1 3 (1) 400 A dla DPX przy I n =16 A i 25 A n Nastawy wyzwalacza elektronicznego DPX 3 Nastawa DPX 3 DPX 3 z zab. różn.prąd. Nastawy zabezpieczenia przeciążeniowego, I 0,4 0,5 0,6 0,7 0,8 0,9 1 l r n Czas wyzwalania zabezpieczenia s przeciążeniowego, t r Nastawy zabezpieczenia 1,5 2 2, zwarciowego, I m x l r Czas wyzwalania zabezpieczenia 0,01 0,1 0,2 0,3 0,4 0,5 s zwarciowego, t m Nastawy zabezpieczenia (0,2 0,3 0,4 0,5 0,6 różnicowoprądowego, I g 0,7 0,8 1 OFF) x l n Czas wyzwalania zabezpieczenia 0,1 0,2 0,5 1 s różnicowoprądowego, t g 55

53 DPX 630 Charakterystyka czasowoprądowa Charakterystyka prądu ograniczonego emp. otoczenia = 40 C I = prąd rzeczywisty I r = prąd nastawiony wyzwalacza termicznego = strefa wyłączania wyzwalacza termicznego ze stanu zimnego = strefa wyłączania wyzwalacza termicznego ze stanu nagrzanego = strefa wyłączania wyzwalacza elektromagnetycznego I cc = prąd zwarciowy symetryczny, spodziewany (wartość skuteczna) [ka] I p = wartość maks. w szczycie [ka] = prąd szczytowy ograniczony, zwarcie rzeczywiste = prąd szczytowy nieograniczony (maks.), powiązany ze współczynnikiem mocy (0,15 do 0,9) Charakterystyka I 2 t = f (I cc ) Wyzwalacz prądu różnicowego I cc = prąd zwarciowy symetryczny, spodziewany (wartość skuteczna) [A] I 2 t = energia cieplna ograniczona [A 2 s] I (A) = prąd różnicowy I n = znamionowy prąd różnicowy a = wyzwolenie bezzwłoczne b = wyzwolenie zwłoczne (0,3; 1; 3 s) 56

54 DPX 630 wyzwalacz elektroniczny Charakterystyka czasowoprądowa (S 1 ) Charakterystyka prądu ograniczonego (S 2, S g ) Ochrona przed prądem przeciążeniowym, zwłoczna I r = 0,4 0,5 0,6 0,7 0,8 0,9 0,95 1 x I n (8 pozycji) t r = 5 s (przy 6 x I r ) Ochrona przed prądem zwarciowym, bezzwłoczna I m = 1, x I r (8 pozycji) t m = 0,1 s (stały) Ochrona przed prądem zwarciowym, bezzwłoczna I f = 5 ka Ochrona przed prądem przeciążeniowym, zwłoczna, regulacja I r, t r I r = 0,4 0,5 0,6 0,7 0,8 0,9 0,95 1 x I n (8 pozycji) t r = s (I r ), (4 pozycje) Ochrona przed prądem zwarciowym, zwłoczna, regulacja I m, t m I m = 1, x I r (8 pozycji) t m = 0 0,1 0,2 0,3 s (4 pozycje) t m = 0,01 1 0,2 0,3 s na 12 x I r (I 2 t stałe), (4 pozycje) Ochrona przed prądem zwarciowym, bezzwłoczna I f = 5 ka Ochrona różnicowoprądowa przed prądami upływowymi I g = 0,2 0,3 0,4 0,5 0,6 0,7 0,8 1 x I n (8 pozycji) t g = 0,1 0,2 0,5 1 s (4 pozycje) Charakterystyka I 2 t = f (I cc ) Wyzwalacz prądu różnicowego (S g ) I cc = prąd zwarciowy symetryczny, spodziewany (wartość skuteczna) [A] I 2 t = energia cieplna ograniczona [A 2 s] I n I = prąd znamionowy = prąd rzeczywisty 57

55 DPX 1250 Charakterystyka czasowoprądowa ( A) Charakterystyka czasowoprądowa ( A) emp. otoczenia = 40 C I = prąd rzeczywisty I r = prąd nastawiony wyzwalacza termicznego = strefa wyłączania wyzwalacza termicznego ze stanu zimnego = strefa wyłączania wyzwalacza termicznego ze stanu nagrzanego = strefa wyłączania wyzwalacza elektromagnetycznego emp. otoczenia = 40 C I = prąd rzeczywisty I r = prąd nastawiony wyzwalacza termicznego = strefa wyłączania wyzwalacza termicznego ze stanu zimnego = strefa wyłączania wyzwalacza termicznego ze stanu nagrzanego = strefa wyłączania wyzwalacza elektromagnetycznego Charakterystyka I 2 t = f (I cc ) ( A) Charakterystyka I 2 t = f (I cc ) ( A) I cc = prąd zwarciowy symetryczny, spodziewany (wartość skuteczna) [A] I 2 t = energia cieplna ograniczona [A 2 s] I cc = prąd zwarciowy symetryczny, spodziewany (wartość skuteczna) [A] I 2 t = energia cieplna ograniczona [A 2 s] 58

56 DPX 1250 DPX 1600 wyzwalacz elektroniczny Charakterystyka prądu ograniczonego Charakterystyka czasowoprądowa (S 1 ) I cc = prąd zwarciowy symetryczny, spodziewany (wartość skuteczna) [ka] I p = wartość maks. w szczycie [ka] = prąd szczytowy ograniczony, zwarcie rzeczywiste = prąd szczytowy nieograniczony (maks.), powiązany ze współczynnikiem mocy (0,15 do 0,9) Zabezpieczenie przeciążeniowe zwłoczne I r = 0,4 0,5 0,6 0,7 0,8 0,9 0,95 1 x I n (8 pozycji) t r = 5 s (przy 6 x I r ) Zabezpieczenie zwarciowe krótkozwłoczne I m = 1, x I r (8 pozycji) t m = 0,1 s (stały) Zabezpieczenie zwarciowe bezzwłoczne I f = 5 ka Wyzwalacz prądu różnicowego (S g ) I n I = prąd znamionowy = prąd rzeczywisty 59

57 DPX 1600 wyzwalacz elektroniczny Charakterystyka czasowoprądowa DPXH 1600 (S 2, S g ) Charakterystyka I 2 t = f (I cc ) Zabezpieczenie przeciążeniowe zwłoczne, regulacja I r, t r I r = 0,4 0,5 0,6 0,7 0,8 0,9 0,95 1 x I n (8 pozycji) t r = s (I r ), (4 pozycje) Zabezpieczenie zwarciowe krótkozwłoczne, regulacja I m, t m I m = 1, x I r (8 pozycji) t m = 0 0,1 0,2 0,3 s (4 pozycje) t m = 0,01 1 0,2 0,3 s na 12 x I r (I 2 t stałe), (4 pozycje) Zabezpieczenie zwarciowe bezzwłoczne I f = 5 ka Zabezpieczenie różnicowoprądowe przed prądami upływowymi I g = 0,2 0,3 0,4 0,5 0,6 0,7 0,8 1 x I n (8 pozycji) t g = 0,1 0,2 0,5 1 s (4 pozycje) I cc = prąd zwarciowy symetryczny, spodziewany (wartość skuteczna) [ka] I 2 t = energia cieplna ograniczona [A 2 s] 60

58 DPX³/DPX : SELEKYWNOŚĆ DYNAMICZNA/LOGICZNA >>> Nowe rozwiązania, bardziej dostosowane do warunków eksploatacji Urządzenia zabezpieczające powinny działać w sposób selektywny, to znaczy w przypadku uszkodzeń wywołujących przetężenie powinno działać tylko jedno zabezpieczenie, zainstalowane najbliżej miejsca uszkodzenia. Działanie zabezpieczenia powinno spowodować wyłączenie uszkodzonego odbiornika lub obwodu, zachowując ciągłość zasilania odbiorników i obwodów nieuszkodzonych. aki dobór zabezpieczeń bardzo często nie jest możliwy, dlatego LEGRAND dostarcza rozwiązania w postaci aparatów zapewniających selektywność zabezpieczeń logiczną oraz dynamiczną. > Dzięki zastosowaniu wyłączników DPX 3 i DPX z elektronicznym wyzwalaczem nadprądowym można uzyskać każdy rodzaj selektywności n Selektywność dynamiczna Optymalna selektywność między 2 wyłącznikami z wyzwalaczami elektronicznymi i 2 poziomami regulacji selektywności: > Niska stosuję się ją w przypadkach, gdy nie ma dodatkowych wymagań dotyczących selektywności > Wysoka w przypadku, gdy wymagana jest maksymalna selektywność n Selektywność logiczna Jest to rozwiązanie umożliwiające uzyskanie 3 poziomów selektywności pomiędzy wyłącznikami DPX 3 /DPX; wymaga ona połączenia przewodowego pomiędzy wyzwalaczami elektronicznymi wyłączników > Selektywność dynamiczna > Selektywność logiczna A C D High SEL Przykład selektywności 2 poziomowej B Low High SEL Low n Sposób działania Zostaje wyzwolony tylko wyłącznik B, gdy przełącznik selektywności aparatu położonego powyżej jest ustawiony w pozycji High i gdy prąd zwarciowy jest wyższy od progu normalnej selektywności. System selektywności dynamicznej (Legrand DPX 3 /DPX) nie wymaga żadnych dodatkowych elementów, wystarczy jedynie odpowiednie ustawienie przełączników SEL High A SEL m : 0,1 s C B SEL High Low Low m : 0 s D High SEL Low m : 0,1 s Przykład selektywności 3 poziomowej n Sposób działania Zostaje wyzwolony wyłącznik, który znajduje się najbliżej zwarcia, bez względu na poziom nastaw selektywności dynamicznej n Zalety > Szybki czas reakcji wyłącznika > Całkowita selektywność, powyżej 2 poziomów 61
