1 Legrand Polska Sp. z o.o. Infolinia: lub Nr refencyjne : od do SPIS TREŚCI STRONA 1. ZASTOSOWANIE 1 2. ZAKRES OFERTY 1 3. WYMIARY 1 4. INFORMACJE OGÓLNE 2 5. DANE TECHNICZNE 2 6. ZGODNOŚĆ Z NORMAMI 3 7. WYPOSAŻENIE POMOCNICZE 3 8. CH-KI CZASOWO-PRĄDOWE 6 1. ZASTOSOWANIE Wyłączniki i rozłączniki kompaktowe DPX 3 oferują optymalne rozwiązania w zakresie zabezpieczania instalacji w obiektach mieszkaniowych, użyteczności publicznej i przemysłowych. 2. ZAKRES OFERTY 36 ka S2 36 ka S2+P 36 ka Sg 36 ka Sg+P In 3P 4P 3P 4P 3P 4P 3P 4P 250 A A A A A ka S2 50 ka S2+P 50 ka Sg 50 ka Sg+P In 3P 4P 3P 4P 3P 4P 3P 4P 250 A A A A A ka S2 70 ka S2+P 70 ka Sg 70 ka Sg+P In 3P 4P 3P 4P 3P 4P 3P 4P 250 A A A A A ka S2 100 ka S2+P 100 ka Sg 100 ka Sg+P In 3P 4P 3P 4P 3P 4P 3P 4P 250 A A A A A WYMIARY (c.d.) Wykonanie stacjonarne, widok frontowy Wykonanie wtykowe, przyłącza tylne 3. WYMIARY Otwory montażowe 3P 4P Wykonanie wysuwne z blokiem styków pomocniczych 1/10

2 4. INFORMACJE OGÓLNE 4.1 Wyposażenie standardowe 1) Zaciski śrubowe płaskie: Szerokość: 32 mm 2) Przegrody izolacyjne zacisków Możliwość plombowania nastawień wyzwalacza 4.2 Opcje montażowe / pozycje pracy Na podstawie montażowej: Pionowo Poziomo Poziomo - w układzie przełączania zasilania 5. DANE TECHNICZNE Wyłącznik DPX F/N/H/L Prąd termiczny umowny I u (A) Prąd krótkotrwały t=0,05 s I cw (ka) 5 (do 400 A) Napięcie znamionowe izolacji U i (V) 800 Napięcie znam. łączeniowe U e (V AC) 690 Napięcie znam. udarowe wytrzym. U imp (kv) 8 Częstotliwość znamionowa (Hz) Temperatura pracy ( C) Trwałość łączeniowa / mechaniczna/ mechaniczna z napędem silnikowym 5000 / / Kategoria pracy B (do 400 A) A (dla 500 A oraz 630 A) Rodzaj wyzwalacza elektroniczny Wyzwalacz elektroniczny S2 Tak Wyzwalacz elektroniczny Sg Tak Nastawy wyzwalacza termicznego (I r) (0.4, 0.5, 0.6, 0.7, 0.8, 0.9, 0.95, 1) x I n Nastawy wyzwalacza magnetycznego (I m) (1.5, 2, 3, 4, 5, 6, 8, 10) x I r Regulacja zabezpieczenia bieguna N (0, 0.5, 1, 1.5, 2) x I r Wymiary (Sz x W x G) (mm) 140 x 260 x 105 (3P) 183 x 260 x 105 (4P) Masa (kg) 4,5 (3P) 6,4 (4P) 5.1 Zdolność zwarciowa Icu (ka) Zdolność zwarciowa I cu i I cs (ka) 3P/4P 3P/4P 3P/4P 3P/4P U e/i cu F N H L 220/240 V AC /415 V AC /460 V AC /550 V AC V AC V AC I cs (% I cu) Prąd znamionowy (In) dla temp. 40 C (A) Prąd zadziałania wyzwalacza termicznego-przeciążeniowego I n (A) L1-L2-L3 N Straty mocy na biegun dla In DPX³ 630 Straty mocy (W) Prąd znam Biegun Faza Faza Faza Faza Faza Zaciski klatkowe 7,5 12,3 19,2 22,1 35,0 Całkowite straty mocy są sumą strat na poszczególnych zainstalowanych akcesoriach. 5.4 Działanie w określonych warunkach Temperatura Prąd użytkowy w zależności od temperatury otoczenia DPX³ 630 C do In (A) Wpływ temperatury dla innych konfiguracji, patrz tabela A Wysokość miejsca zainstalowania nad poziomem morza DPX³ Wysokość n.p.m. (m) Prąd znam. (A) 1 x In 0,98 x In 0,93 x In 0,9 x In Napięcie znam. (V) Praca w sieci 400 Hz Brak możliwości dla aparatów z wyzwalaczem. Prąd znamionowy załączalny zwarciowy I cm I cm (ka) przy 400 V 75, /10

3 5.5 WYZWALACZ ELEKTRONICZNY 6.1 OZNACZENIA Wersja S2 - Regulacja lr, tr, lsd, tsd Wyzwalacz typu S2 z wyświetlaczem LCD, przyciskami regulacji, komorą baterii i portem USB. Nastawy zabezpieczenia przeciążeniowego, Ir, tr: Ir = 0,4 1 In (krok 1 A) tr = 3 30 s ( ) (7 kroków) Nastawy zabezpieczenia zwarciowego, Isd, tsd: lsd = 1, , x lr (11 kroków) tsd = ms (I=K) tsd = ms (l 2 t=k) Zabezpieczenie przed prądem zwarciowym, bezzwłoczne lf = 5 ka Wersja Sg - Regulacja lr, tr, lsd, tsd, lg, tg Wyzwalacz typu Sg z wyświetlaczem LCD, przyciskami regulacji, komorą na baterię i portem USB. Nastawy zabezpieczenia przeciążeniowego, Ir, tr: Ir = 0,4 1 In (krok 1 A) tr = 3-30 s ( ) (7 kroków) Nastawy zabezpieczenia zwarciowego, Isd, tsd: Isd = 1, , x lr (11 kroków) tsd = ms (I=K) tsd = ms (l 2 t=k) Zabezpieczenie przed prądem zwarciowym, bezzwłoczne lf = 5kA Nastawy zabezpieczenia różnicowoprądowego przed prądami upływowymi lg,tg: lg = 0,2-0,3-0,4-0,5-0,6-0,7-0,8-0,9-1 x ln (9 kroków) tg = 0,1-0,2-0,5-1 s " Tropikalizacja " : Warunki T2 (każdy typ klimatu) zgodnie z przewodnikiem UTE C WYPOSAŻENIE POMOCNICZE 7.1 Bloki różnicowoprądowe: Dane techniczne bloków różn.-prąd. DPX Standard Z sygn. LED Typ A-S A-S Prąd termiczny umowny I u (A) Prąd znamionowy różnicowy I dn (A) 0,03 3 0,03 3 Napięcie znamionowe izolacji U i (V AC) Napięcie znam. łączeniowe U e (V AC) (50-60 Hz) Napięcie użytkowe (V AC) (50-60Hz) Częstotliwość znamionowa (Hz) Temperatura pracy ( C) -25 do do 70 Wyzwalacz elektroniczny elektroniczny Nastawy prądu znam. różnicowego I dn (A) 0,03-0, ,03-0,3-1-3 Nastawy czasu opóźnienia wyłączenia (s) 0-0, ,3-1-3 Zdolność zwarciowa bloku r-pr I dm (% I cu) Przyłączenie boczne nie nie Przyłączenie dolne tak tak Styk zdalnej sygn. zwarcia r-pr. 50% I dn nie yes Montaż na wsporniku TH 35 nie nie Wymiary (Sz x W x G) (mm) 4P 183x152x x152x106 (Straty mocy, patrz tabela 5.3) Blok różnicowoprądowy standardowy 400A 3P ref P ref A 3P ref P ref Blok różnicowoprądowy z sygn. LED 400A 4P ref A 4P ref ZGODNOŚĆ Z NORMAMI IEC (dla rozłączników: ) EN (dla rozłączników: ) 3/10

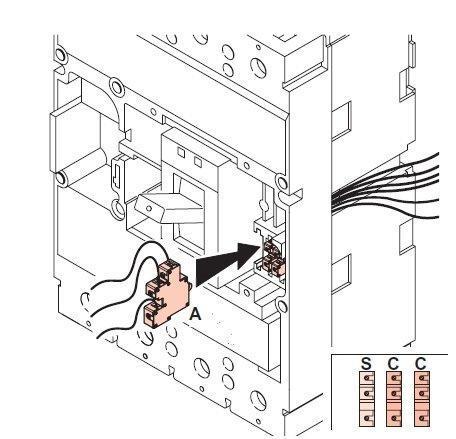

4 7.2 Wyzwalacze: wyzwalacze napięciowe/wzrostowe (pobór mocy = 300 VA) 24 V AC/DC ref V AC/DC ref V AC/DC ref V AC/DC ref V AC/DC ref wyzwalacze podnapięciowe (pobór mocy = 5 VA): 24 V DC ref V AC ref V DC ref V AC ref V AC ref V AC ref wyzwalacze podnapięciowe z opóźnieniem (800 ms) Moduły czasowe: 230 V AC ref V AC ref Wyzwalacz podnap. do współpracy z modułami czas. ref Styki pomocnicze Zestyk przełączny 5 A 250 V AC ref Do sygnalizacji położenia styków głównych aparatu lub wyzwolenia DPX 3 : Styk sygnalizacyjny C Styk alarmowy S Styki pomocnicze Napięcie znamionowe (Un) Prąd znam. (A) 24 V DC 5 48 V DC 1,7 110 V DC 0,5 230 V DC 0, V AC 4 230/250 V AC 3 Maksymalna konfiguracja styków pomocniczych: DPX styki sygnalizacyjne + 1 styk alarmowy 7.4 Napędy obrotowe: Bezpośredni Standardowy (kolor czarny) ref Kolorystyka ostrzegawcza (czerwono-żółta) ref Pośredni IP55 Standard (kolor czarny) ref Kolorystyka ostrzegawcza (czerwono-żółta) ref Do stosowania z napędem standardowym Akcesoria do blokowania Eurolock do napędu pośredniego ref Profalux do napędu pośredniego ref Ronis do napędu pośredniego ref Eurolock do napędu bezpośredniego ref Napędy silnikowe: Montaż frontowy Napięcie 24 V AC/DC ref Napięcie 230 V AC ref Akcesoria do blokowania napędów Ronis ref Profalux ref Wyposażenie przyłączeniowe : Przegrody międzybiegunowe Komplet 3 przegród ref Osłony przyłączy (możliwość plombowania) Komplet 2 osłon (3P) ref Komplet 2 osłon( 4P) ref Osłony przyłączy IP20 Komplet 2 osłon (3P) ref Komplet 2 osłon (4P) ref Blokada dźwigni załączającej Do blokowania dźwigni w pozycji O ref Wyposażenie przyłączeniowe (c.d.) : Zaciski przyłączeniowe klatkowe Komplet 4 zacisków do przewodów bez końcówek kablowych 300mm² maks (drut) lub 240mm² maks. (linka) Cu/Al ref Komplet 4 zacisków do przewodów bez końcówek kablowych 2x240mm² maks. (drut) lub 2x180mm² maks. (linka) Cu/Al ref Przedłużki przyłączeniowe Komplet przedłużek (4 szt.) ref Przedłużki rozszerzające Komplet przedłużek (3szt.)(zaciski zasil. lub odpływ) ref Komplet przedłużek (4szt.)(zaciski zasil. lub odpływ) ref Przyłącza tylne (pozwalają na zmianę sposobu przyłączania z górnego na tylne) Komplet trzpieni z nakrętkami 3P ref P ref Komplet trzpieni z końcówkami płaskimi 3P ref P ref /10

5 7.8 Wykonanie wtykowe (Wykonanie wtykowe DPX 3 to wykonanie stacjonarne zamontowane na podstawie wtykowej) Przyłącza do podstawy wtykowej / wysuwnej Komplet 6 przyłączy (3P) ref Komplet 8 przyłączy (4P) ref Podstawy wtykowe podstawa z przyłączami górnymi 3P ref P ref podstawa z przyłączami tylnymi płaskimi 3P ref P ref Podstawy do DPX3 z blokiem różn-pr. dolnym (4P) podstawa z przyłączami górnymi ref podstawa z przyłączami tylnymi płaskimi ref Akcesoria Zestaw 2 uchwytów do wyciągania ref Komplet konektorów (8-pin) ref Komplet konektorów (24 pin 3x8 lub 2x12) ref Styki sygnalizacyjne (wsunięty / wysunięty) ref Podstawa montażowa do styków sygnal. ref Wykonanie wysuwne Wykonanie wysuwne DPX 3 to wykonanie wtykowe wyposażone w mechanizm służący do wysuwania DPX 3 z podstawy wtykowej. Mechanizm wysuwny: ramka ruchoma + płyta boczna Do podstawy wtykowej DPX 3 3P ref P ref Do podstawy wtykowej DPX 3 z blokiem r-pr ref Blokada kluczem mechanizmu wysuwnego Tylko dla DPX 3 Ronis ref Profalux ref Tylko Dla DPX 3 z napędem obrotowym lub silnikowym Ronis ref Profalux ref Akcesoria mechanizmu wysuwnego Uchwyt (izolowany) do wysuwania ref Styk sygnalizacyjny (wsunięty/wysunięty) ref Podstawa montażowa do styków sygnal. ref Blok styków pomocniczych (6 pin) ref do wykonania wysuwnego (maks. 2 bloki) 7.10 Zasilanie Zasilacz pomocniczy do DPX 3 (24 V AC/DC) ref Interfejs komunikacyjny Modbus RS485 Umożliwia przesył informacji z wyzwalaczy termicznomagnetycznych z zabezpieczeniem różnicowoprądowym oraz wyzwalaczy elektronicznych DPX 3 poprzez sieć komunikacyjną Modbus RS 485 ref /10

6 8. CHARAKTERYSTYKI 8.1 Charakterystyka czasowo-prądowa (ze startu zimnego) DPX z wyzwalaczem S ka 3P / 4P Imax = 630 A 415 V AC t czas zadziałania wyzwalcza I prąd rzeczywisty In prąd znamionowy Ir prąd nastawiony wyzwalacza termicznego-przeciążeniowego tr czas zadziałania wyzwalcza termicznego- przeciążeniowego Isd prąd nastawiony wyzwalacza magnetycznego-zwarciowego tsd czas zadziałania wyzwalacza magnetycznego-zwarciowego 6/10

7 8.1 Charakterystyka czasowo-prądowa (c.d.) DPX z wyzwalaczem elelktronicznym Sg Imax = 630 A 400 V AC 7/10

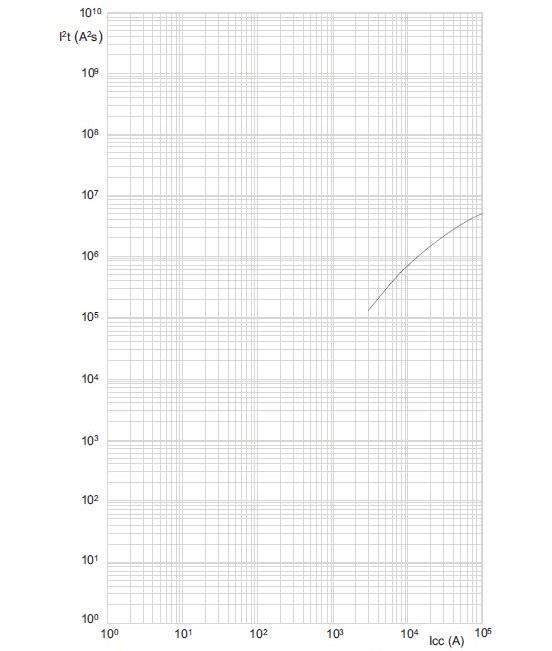

8 8.2 Charakterystyka I 2 t = f (Icc) DPX z wyzwalaczem el. S ka 3P / 4P Imax = 630 A 415 V AC Icc prąd zwarciowy symetryczny, spodziewany (wartość skuteczna) [A] I 2 t energia cieplna ograniczona [A 2 s] 8/10

9 8.3 Charakterystyka prądu ograniczonego DPX z wyzwalaczem el. S ka 3P / 4P Imax = 630 A 415 V AC Icc prąd zwarciowy symetryczny, spodziewany (wartość skuteczna) [A] Ip wartość maks. w szczycie [ka] prąd szczytowy ograniczony, zwarcie rzeczywiste prąd szczytowy nieograniczony (maks.), powiązany ze współczynnikiem mocy (0,15 do 0,9) 9/10

10 DPX3 630 EL stacj. + blok r-pr. DPX3 630 EL stacjonarny A) Prąd użytkowy w zależności od temperatury otoczenia i konfiguracji wyposażenia aparatu 30⁰C 40⁰C 50⁰C 60⁰C 70⁰C Imax(A) Ir/In Imax(A) Ir/In Imax(A) Ir/In Imax(A) Ir/In Imax(A) Ir/In Zaciski, przewody giętkie ,5 0, ,9 Zaciski klatkowe, przewody giętkie ,9 535,5 0,85 Zaciski klatkowe, przewody pół-sztywne ,5 0, ,9 Przył. rozszerzające, górne lub dolne, przew. giętkie ,5 0, ,8 Przył. tylne płaskie, górne lub dolne, przew. giętkie ,9 535,5 0,85 Zaciski, przewody giętkie + blok r-pr , ,8 472,5 0,75 Zaciski klatkowe, przewody giętkie + blok r-pr , , ,8 472,5 0,75 Zaciski klatkowe, przewody pół-sztywne + blok r-pr , , ,8 472,5 0,75 Przył. rozsz., górne lub dolne, przew. giętkie + blok r-pr , ,8 472,5 0,75 Przył. tylne płaskie, górne lub dolne, przew. giętkie + blok r-pr , ,8 472,5 0,75 B) Zdolność zwarciowa w sieci DC 1 biegun 2 bieg. szeregowo 3 bieguny szeregowo Zabezpieczenie Seria Typ In (A) V V 250 V 400 V 500 V 600 V term. magnet. r-pr DPX EL N/D N/D 1,5 Ii AC brak DPX EL N/D N/D 1,5 Ii AC brak DPX EL N/D 1,5 Ii AC brak DPX EL N/D N/D 1,5 Ii AC brak DPX EL N/D N/D 1,5 Ii AC brak DPX EL N/D 1,5 Ii AC brak DPX EL N/D N/D 1,5 Ii AC brak DPX EL N/D N/D 1,5 Ii AC brak 10/10
