1 ST-200 elektroniczny regulator temperatury do systemów elektrycznego i wodnego ogrzewania podłogowego. INSTRUKCJA MONTAŻU I OBSŁUGI

3 INSTRUKCJA MONTAŻU I OBSŁUGI REGULATORA TEMPERATURY ST-200 Pomieszczeniowy regulator temperatury ST-200 z podświetlanym na niebiesko czytelnym wyświetlaczem oraz dwoma czujnikami temperatury powietrza oraz podłogowym, zaprojektowany do sterowania ogrzewaniem podłogowym elektrycznym oraz wodnym. Łatwa instalacja, intuicyjna obsługa oraz oszczędność energii. CECHY PRODUKTU Dwa czujniki temperatury wbudowany powietrza oraz odległościowy temperatury podłogi (3m) Czytelny, podświetlany na niebiesko wyświetlacz 2,6 oraz precyzyjne przyciski Funkcja antyzamrożeniowa nie dopuszczająca do spadku temperatury pomieszczenia poniżej 5 C Wyjście przekaźnikowe o obciążalności 16A (3600 W) Automatyczny restart po zaniku zasilania Możliwość sterowania z pilota zdalnego sterowania (opcja) DANE TECHNICZNE Zasilanie: 230V AC, 50Hz Montaż: podtynkowy w puszce 86 x 86 x 60mm Pobór energii: < 2W Czujnik temperatury: NTC 10 kω Dokładność: ±1.0 C Zakres nastawy temperatury: 5 35 C Warunki pracy: 0-40 C, 5-90% RH Histereza regulacji temperatury: 2.0 C Dopuszczalne obciążenie: 16A (rezystancyjne) lub 6A (indukcyjne) Zaciski przyłączeniowe: pod przewód 2,5 mm 2 Wymiary: 86 x 86 x 13 mm (Wys x Szer x Głęb) Stopień ochrony IP: IP20 Obudowa: tworzywo ABS, samogasnąca PRZYCISKI ORAZ SYMBOLE NA WYŚWIETLACZU SPOSÓB MONTAŻU W PUSZCE PODTYNKOWEJ Temperatura pomieszczenia Tryb ogrzewania Aktywne wyjście ogrzewania Podtynkowa puszka montażowa 86x86mm Aktualna temperatura Baza regulatora Włącz/wyłącz W górę W dół Wyświetlacz mocowany do bazy na zatrzask mocowana do puszki Tryb

4 INSTRUKCJA OBSŁUGI Włączanie/wyłączanie regulatora temperatury: Aby włączyć lub wyłączyć termostat wciśnij przycisk. Nastawa temperatury: Przyciskami (w górę) lub (w dół) ustaw żądaną wartość temperatury (SET). Podczas normalnej pracy regulatora, na wyświetlaczu obok wyświetlanej wartości temperatury pomieszczenia wyświetlany jest symbol RT. Tryb antyzamrożeniowy: Regulator załączy ogrzewanie, nawet jeśli jest ręcznie wyłączony, gdy temperatura pomieszczenia spadnie poniżej 5 C i wyłączy je po osiągnięciu temperatury 7 C. Tryb antyzamrożeniowy sygnalizowany jest symbolem na wyświetlaczu wyłączonego regulatora. Aby aktywować tryb antyzamrożeniowy, przy wyłączonym regulatorze wciśnij i przytrzymaj przez 3 sekundy przycisk (Tryb), ustaw 01 na wyświetlaczu (00 oznacza wyłączony tryb antyzamrożeniowy). Odczytywanie temperatury podłogi: Aby wyświetlić na ekranie aktualną temperaturę podłogi, przy włączonym regulatorze naciśnij przycisk (Tryb), na ekranie pojawi się symbol i wyświetli się temperatura. Ustawianie maksymalnej temperatury podłogi: Przy wyłączonym regulatorze wciśnij i przytrzymaj conajmniej 5 sekund przycisk (Tryb), gdy pojawi się symbol na wyświetlaczu, zwolnij przycisk (Tryb). Na wyświetlaczu pojawią się symbole oraz SET. Strzałkami (w górę) lub (w dół) ustaw żądaną wartość maksymalnej temperatury podłogi (dopuszczalny zakres: C). Funkcja podłogowego czujnika temperatury: Kontroluje temperaturę podłogi, by nie dopuścić do jej przegrzania. Jeżeli mierzona temperatura jest wyższa, niż zdefiniowana przez użytkownika lub fabryczna, termostat wyłączy zasilanie elementów grzejnych nawet, jeśli temperatura zadana pomieszczenia nie została osiągnięta. Kalibracja wbudowanego czujnika temperatury powietrza: jeżeli odczyt temperatury pomieszczenia odbiega od faktycznego, można dokonać tzw. offsetu czujnika temperatury. By tego dokonać, przy wyłączonym regulatorze wciśnij i przytrzymaj co najmniej 3 sekundy strzałki (w górę) lub (w dół). Na wyświetlaczu pojawi się aktualna temperatura, korzystając ze strzałek ustaw właściwą wartość posiłkując się termometrem pomieszczeniowym. Aby zatwierdzić wprowadzoną zmianę, naciśnij przycisk. SCHEMAT PODŁĄCZENIOWY Termostat ST-200 S2 Czujnik podłogowy S1 N N 230V AC El. grzejny 50 Hz L

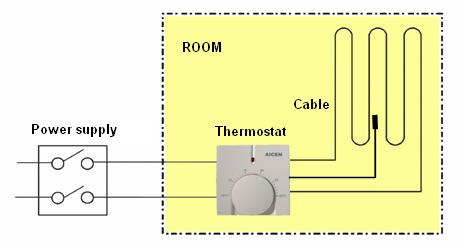

PRZYKŁADOWE ZASTOSOWANIE ELEKTRYCZNE OGRZEWANIE PODŁOGOWE 220VAC 50 Hz UWAGA: ZAGROŻENIE PORAŻENIEM PRĄDEM ELEKTRYCZNYM. Odłącz zasilanie elektryczne przed wykonaniem podłączeń przewodów.

5 PRZYKŁADOWE ZASTOSOWANIE ELEKTRYCZNE OGRZEWANIE PODŁOGOWE 220VAC 50 Hz UWAGA: ZAGROŻENIE PORAŻENIEM PRĄDEM ELEKTRYCZNYM. Odłącz zasilanie elektryczne przed wykonaniem podłączeń przewodów. Kontakt z elementami będącymi pod napięciem niesie ze sobą ryzyko porażenia prądem elektrycznym i może skutkować uszczerbkiem na zdrowiu bądź nawet śmiercią. Podłącz regulator zgodnie ze schematem podłączeniowym. Chroń termostat przed bezpośrednim działaniem wody. NOTATKI

6 KARTA GWARANCYJNA OGÓLNE ZASADY GWARANCJI 1. Dystrybutor Generalny w Polsce, firma Thermo Process Control z siedzibą w Krakowie przy ulicy Bobrzyńskiego 41B/42, zwany dalej Gwarantem, udziela gwarancji, że produkt jest wolny od wad materiału i wykonania. 2. Uprawnionym z gwarancji jest posiadacz poprawnie wypełnionej Karty Gwarancyjnej oraz dowodu zakupu. 3. Regulator temperatury ST-200 objęty jest 2 letnią gwarancją. Okres gwarancji rozpoczyna się od daty zakupu. 4. Gwarant zobowiązuje się do bezpłatnego usunięcia ujawnionych w okresie gwarancyjnym wad zgodnie z zasadami opisanymi w niniejszej Karcie Gwarancyjnej poprzez naprawę lub wymianę urządzenia. O sposobie usunięcia wady decyduje Gwarant. Gwarant zastrzega sobie prawo do oferowania opcji dokonania samodzielnej naprawy przez uprawnionego z gwarancji przy użyciu części dostarczonych przez Gwaranta. SZCZEGÓŁOWE ZASADY UDZIELANIA GWARANCJI 1. Termin wykonania naprawy wynosi 14 dni roboczych od daty dostarczenia sprzętu do serwisu. Termin naprawy może ulec wydłużeniu w przypadku konieczności sprowadzenia części zamiennych z zagranicy w okresie świąt państwowych, kościelnych i innych ustawowo wolnych od pracy. W przypadku niemożliwości wywiązania się gwaranta z terminowego wykonania naprawy wadliwego urządzenia, klientowi przysługuje prawo do wymiany produktu na nowy i zwrot gotówki. 2. Okres gwarancji ulega przedłużeniu o czas pobytu urządzenia w serwisie. 3. Wymiana produktu na nowy lub zwrot gotówki jest możliwy po dokonaniu ekspertyzy i podjęciu decyzji o sposobie rozpatrzenia reklamacji przez serwis centralny. 4. Uprawniony z gwarancji traci gwarancję na urządzenie w przypadku: - nie zastosowania się do instrukcji obsługi urządzenia - stwierdzenia dokonywania napraw przez osoby nieuprawnione - używania w celach niezgodnych z przeznaczeniem - niewłaściwej obsługi - niewłaściwego przechowywania - niewłaściwej konserwacji - niewłaściwego montażu - w przypadku stwierdzenia dokonywania samowolnych wpisów lub poprawek w Karcie Gwarancyjnej - w przypadku mechanicznych uszkodzeń z winy użytkownika 5. Gwarancja nie daje Uprawnionemu z gwarancji prawa domagania się utraconych kosztów z powodu uszkodzenia produktu. 6. Gwarant nie ponosi odpowiedzialności za uszkodzenia powstałe w trakcie transportu. 7. Gwarant nie ponosi kosztów demontażu oraz ewentualnego montażu urządzenia po naprawie. OBOWIĄZKI UPRAWNIONEGO Z GWARANCJI 1. Uprawniony z gwarancji dostarcza do naprawy produkt kompletny stanowiący zestaw sprzedażny, odpowiednio zabezpieczony na czas transportu. W przypadku niezabezpieczenia produktu Uprawniony z gwarancji ponosi odpowiedzialność za ewentualne szkody powstałe w czasie transportu. 2. Towar zgłaszany do reklamacji winien mieć załączoną oryginalną kartę gwarancyjną oraz opis występujących objawów niesprawności. 3. Uprawniony z gwarancji zobowiązany jest do otwarcia opakowania fabrycznego i sprawdzenia, czy wyrób nie posiada widocznych uszkodzeń mechanicznych, wyposażenie montażowe jest kompletne oraz czy jest instrukcja obsługi i Karta Gwarancyjna. 4. Uprawniony z gwarancji dostarcza wadliwy towar do serwisu Gwaranta na własny koszt. Gwarant zastrzega sobie prawo obciążenia Uprawnionego z gwarancji kosztami związanymi z przeprowadzeniem ekspertyzy oraz kosztami transportu, jeżeli reklamowane urządzenie jest sprawne lub uszkodzenie nie jest objęte gwarancją. Oświadczam, że zapoznałem się i akceptuję warunki zawarte w niniejszej Karcie Gwarancyjnej. Towar nie posiada żadnych widocznych wad oraz uszkodzeń. data czytelny podpis osoby odbierającej kartę pieczęć firmy KARTA GWARANCYJNA BEZ PODPISU JEST NIEWAŻNA Wszelkie reklamacje jakościowe należy kierować do dystrybutora. Pieczęć dystrybutora

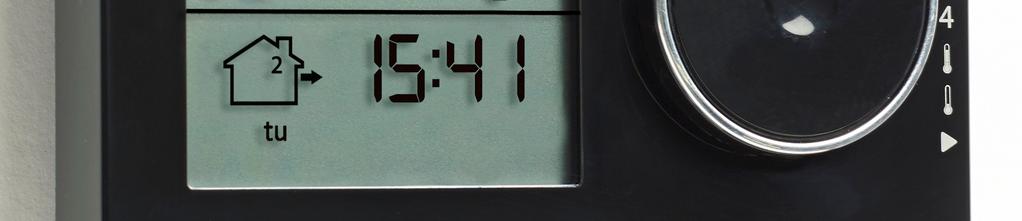

7 POLECAMY RÓWNIEŻ INNE REGULATORY TEMPERATURY: WARMUP 3iE: WARMUP tempo:

8 Web:
