1 ST-100 regulator temperatury do systemów elektrycznego i wodnego ogrzewania podłogowego. INSTRUKCJA MONTAŻU I OBSŁUGI

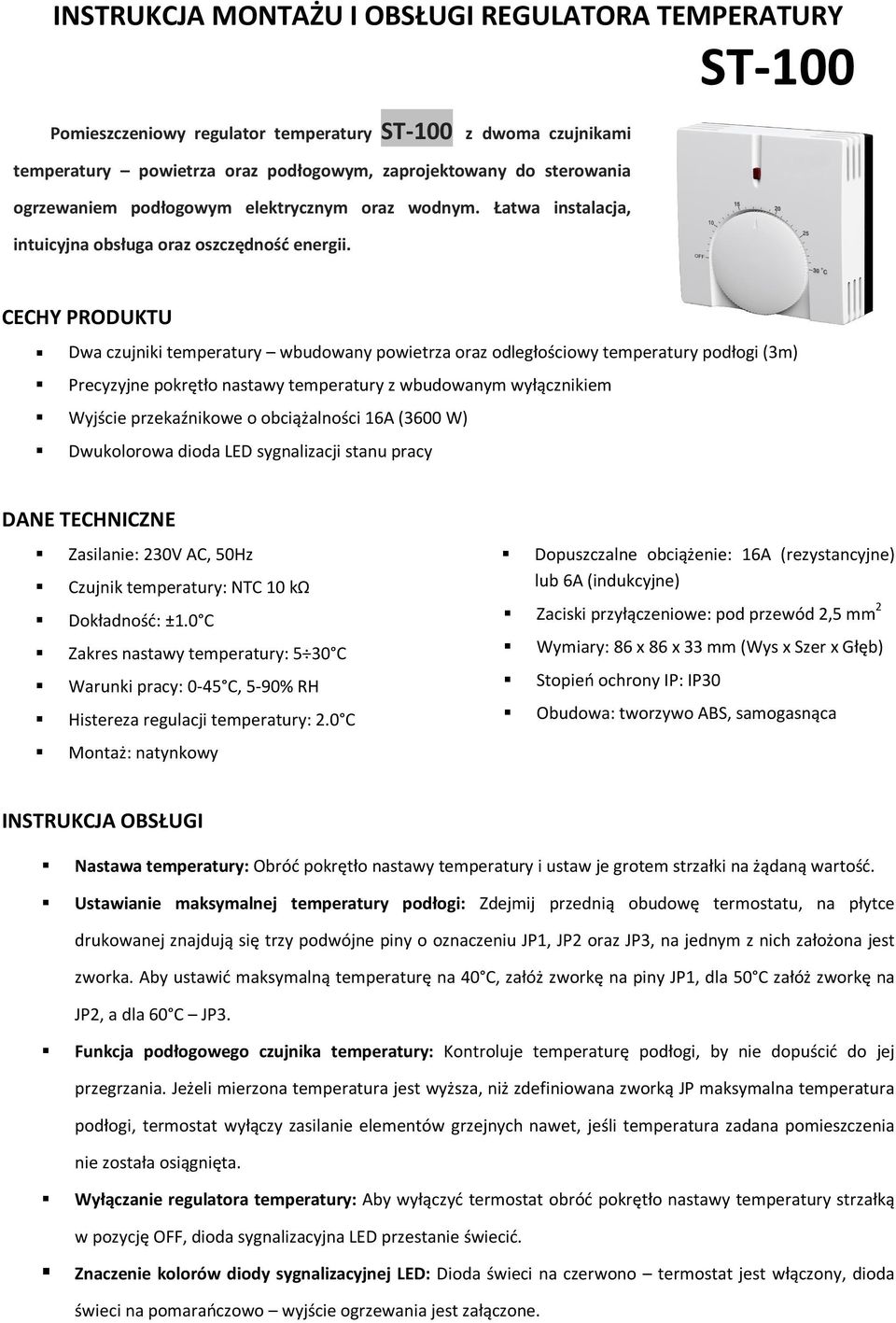

3 INSTRUKCJA MONTAŻU I OBSŁUGI REGULATORA TEMPERATURY ST-100 Pomieszczeniowy regulator temperatury ST-100 z dwoma czujnikami temperatury powietrza oraz podłogowym, zaprojektowany do sterowania ogrzewaniem podłogowym elektrycznym oraz wodnym. Łatwa instalacja, intuicyjna obsługa oraz oszczędność energii. CECHY PRODUKTU Dwa czujniki temperatury wbudowany powietrza oraz odległościowy temperatury podłogi (3m) Precyzyjne pokrętło nastawy temperatury z wbudowanym wyłącznikiem Wyjście przekaźnikowe o obciążalności 16A (3600 W) Dwukolorowa dioda LED sygnalizacji stanu pracy DANE TECHNICZNE Zasilanie: 230V AC, 50Hz Czujnik temperatury: NTC 10 kω Dokładność: ±1.0 C Zakres nastawy temperatury: 5 30 C Warunki pracy: 0-45 C, 5-90% RH Histereza regulacji temperatury: 2.0 C Montaż: natynkowy Dopuszczalne obciążenie: 16A (rezystancyjne) lub 6A (indukcyjne) Zaciski przyłączeniowe: pod przewód 2,5 mm 2 Wymiary: 86 x 86 x 33 mm (Wys x Szer x Głęb) Stopień ochrony IP: IP30 Obudowa: tworzywo ABS, samogasnąca INSTRUKCJA OBSŁUGI Nastawa temperatury: Obróć pokrętło nastawy temperatury i ustaw je grotem strzałki na żądaną wartość. Ustawianie maksymalnej temperatury podłogi: Zdejmij przednią obudowę termostatu, na płytce drukowanej znajdują się trzy podwójne piny o oznaczeniu JP1, JP2 oraz JP3, na jednym z nich założona jest zworka. Aby ustawić maksymalną temperaturę na 40 C, załóż zworkę na piny JP1, dla 50 C załóż zworkę na JP2, a dla 60 C JP3. Funkcja podłogowego czujnika temperatury: Kontroluje temperaturę podłogi, by nie dopuścić do jej przegrzania. Jeżeli mierzona temperatura jest wyższa, niż zdefiniowana zworką JP maksymalna temperatura podłogi, termostat wyłączy zasilanie elementów grzejnych nawet, jeśli temperatura zadana pomieszczenia nie została osiągnięta. Wyłączanie regulatora temperatury: Aby wyłączyć termostat obróć pokrętło nastawy temperatury strzałką w pozycję OFF, dioda sygnalizacyjna LED przestanie świecić. Znaczenie kolorów diody sygnalizacyjnej LED: Dioda świeci na czerwono termostat jest włączony, dioda świeci na pomarańczowo wyjście ogrzewania jest załączone.

CECHY PRODUKTU Dwa czujniki temperatury wbudowany powietrza oraz odległościowy temperatury podłogi (3m) Precyzyjne pokrętło nastawy temperatury z wbudowanym wyłącznikiem Wyjście przekaźnikowe o

4 SCHEMAT PODŁĄCZENIOWY AC220V 50/60Hz N L S1 S2 Czujnik podłogowy El. grzejny N N L H Termostat ST-100 MONTAŻ REGULATORA 1. Delikatnie podważ od dołu pokrętło nastawy temperatury i zdejmij przednią obudowę regulatora. 2. Przymocuj termostat kołkami do ściany lub wkrętami do puszki montażowej. 3. Podłącz przewody elektryczne zgodnie ze schematem powyżej. 4. Załóż przednią obudowę oraz pokrętło nastawy temperatury. PRZYKŁADOWE ZASTOSOWANIE ELEKTRYCZNE OGRZEWANIE PODŁOGOWE 220VAC 50 Hz UWAGA: ZAGROŻENIE PORAŻENIEM PRĄDEM ELEKTRYCZNYM. Odłącz zasilanie elektryczne przed wykonaniem podłączeń przewodów. Kontakt z elementami będącymi pod napięciem niesie ze sobą ryzyko porażenia prądem elektrycznym i może skutkować uszczerbkiem na zdrowiu bądź nawet śmiercią. Podłącz regulator zgodnie ze schematem podłączeniowym. Chroń termostat przed bezpośrednim działaniem wody.

Podłącz przewody elektryczne zgodnie ze schematem powyżej. 4. Załóż przednią obudowę oraz pokrętło nastawy temperatury.

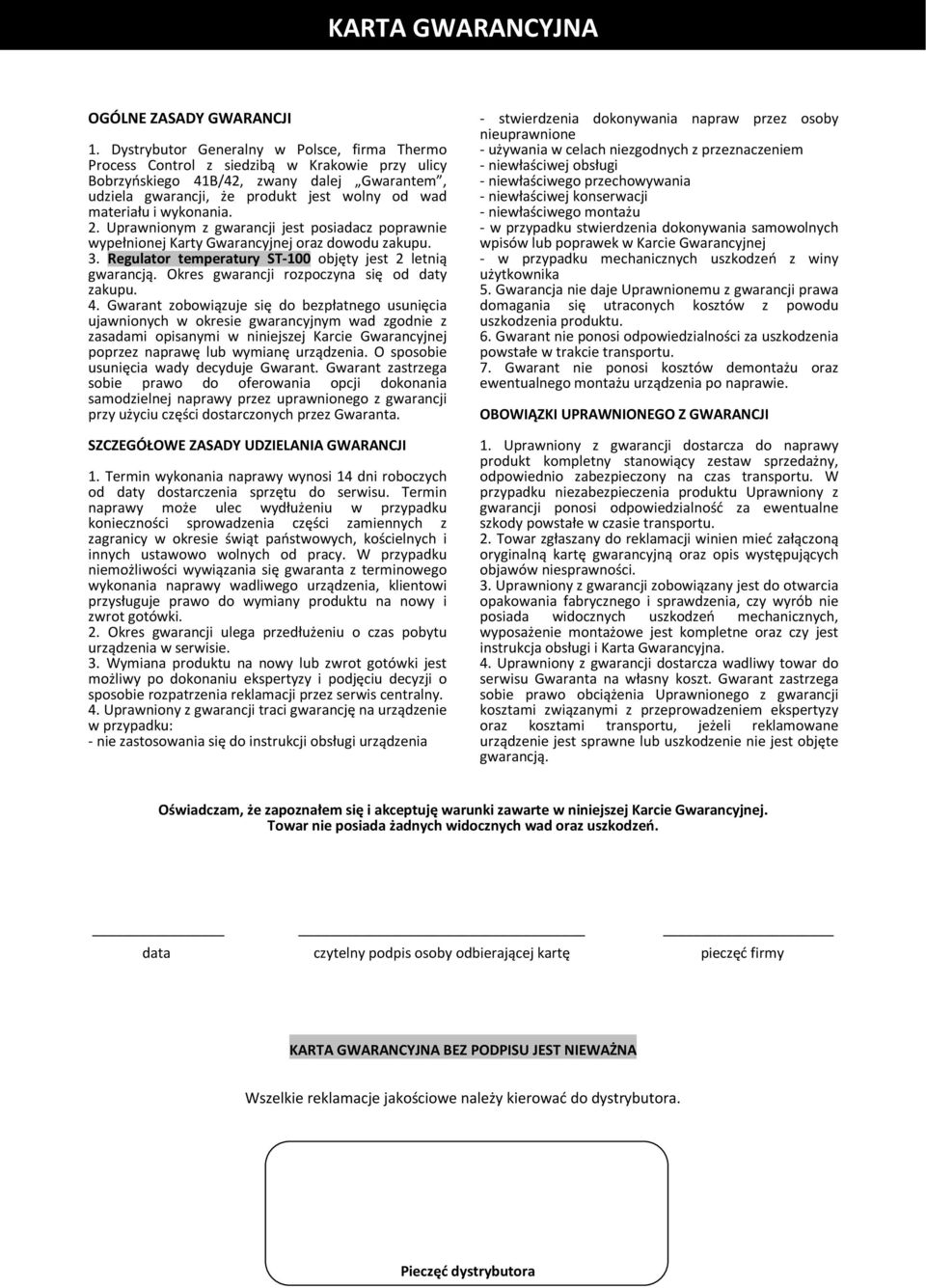

5 KARTA GWARANCYJNA OGÓLNE ZASADY GWARANCJI 1. Dystrybutor Generalny w Polsce, firma Thermo Process Control z siedzibą w Krakowie przy ulicy Bobrzyńskiego 41B/42, zwany dalej Gwarantem, udziela gwarancji, że produkt jest wolny od wad materiału i wykonania. 2. Uprawnionym z gwarancji jest posiadacz poprawnie wypełnionej Karty Gwarancyjnej oraz dowodu zakupu. 3. Regulator temperatury ST-100 objęty jest 2 letnią gwarancją. Okres gwarancji rozpoczyna się od daty zakupu. 4. Gwarant zobowiązuje się do bezpłatnego usunięcia ujawnionych w okresie gwarancyjnym wad zgodnie z zasadami opisanymi w niniejszej Karcie Gwarancyjnej poprzez naprawę lub wymianę urządzenia. O sposobie usunięcia wady decyduje Gwarant. Gwarant zastrzega sobie prawo do oferowania opcji dokonania samodzielnej naprawy przez uprawnionego z gwarancji przy użyciu części dostarczonych przez Gwaranta. SZCZEGÓŁOWE ZASADY UDZIELANIA GWARANCJI 1. Termin wykonania naprawy wynosi 14 dni roboczych od daty dostarczenia sprzętu do serwisu. Termin naprawy może ulec wydłużeniu w przypadku konieczności sprowadzenia części zamiennych z zagranicy w okresie świąt państwowych, kościelnych i innych ustawowo wolnych od pracy. W przypadku niemożliwości wywiązania się gwaranta z terminowego wykonania naprawy wadliwego urządzenia, klientowi przysługuje prawo do wymiany produktu na nowy i zwrot gotówki. 2. Okres gwarancji ulega przedłużeniu o czas pobytu urządzenia w serwisie. 3. Wymiana produktu na nowy lub zwrot gotówki jest możliwy po dokonaniu ekspertyzy i podjęciu decyzji o sposobie rozpatrzenia reklamacji przez serwis centralny. 4. Uprawniony z gwarancji traci gwarancję na urządzenie w przypadku: - nie zastosowania się do instrukcji obsługi urządzenia - stwierdzenia dokonywania napraw przez osoby nieuprawnione - używania w celach niezgodnych z przeznaczeniem - niewłaściwej obsługi - niewłaściwego przechowywania - niewłaściwej konserwacji - niewłaściwego montażu - w przypadku stwierdzenia dokonywania samowolnych wpisów lub poprawek w Karcie Gwarancyjnej - w przypadku mechanicznych uszkodzeń z winy użytkownika 5. Gwarancja nie daje Uprawnionemu z gwarancji prawa domagania się utraconych kosztów z powodu uszkodzenia produktu. 6. Gwarant nie ponosi odpowiedzialności za uszkodzenia powstałe w trakcie transportu. 7. Gwarant nie ponosi kosztów demontażu oraz ewentualnego montażu urządzenia po naprawie. OBOWIĄZKI UPRAWNIONEGO Z GWARANCJI 1. Uprawniony z gwarancji dostarcza do naprawy produkt kompletny stanowiący zestaw sprzedażny, odpowiednio zabezpieczony na czas transportu. W przypadku niezabezpieczenia produktu Uprawniony z gwarancji ponosi odpowiedzialność za ewentualne szkody powstałe w czasie transportu. 2. Towar zgłaszany do reklamacji winien mieć załączoną oryginalną kartę gwarancyjną oraz opis występujących objawów niesprawności. 3. Uprawniony z gwarancji zobowiązany jest do otwarcia opakowania fabrycznego i sprawdzenia, czy wyrób nie posiada widocznych uszkodzeń mechanicznych, wyposażenie montażowe jest kompletne oraz czy jest instrukcja obsługi i Karta Gwarancyjna. 4. Uprawniony z gwarancji dostarcza wadliwy towar do serwisu Gwaranta na własny koszt. Gwarant zastrzega sobie prawo obciążenia Uprawnionego z gwarancji kosztami związanymi z przeprowadzeniem ekspertyzy oraz kosztami transportu, jeżeli reklamowane urządzenie jest sprawne lub uszkodzenie nie jest objęte gwarancją. Oświadczam, że zapoznałem się i akceptuję warunki zawarte w niniejszej Karcie Gwarancyjnej. Towar nie posiada żadnych widocznych wad oraz uszkodzeń. data czytelny podpis osoby odbierającej kartę pieczęć firmy KARTA GWARANCYJNA BEZ PODPISU JEST NIEWAŻNA Wszelkie reklamacje jakościowe należy kierować do dystrybutora. Pieczęć dystrybutora

wykonania. 2. Uprawnionym z gwarancji jest posiadacz poprawnie wypełnionej Karty Gwarancyjnej oraz dowodu zakupu. 3. Regulator temperatury ST-100 objęty jest 2 letnią gwarancją.

6 NOTATKI

7 POLECAMY RÓWNIEŻ INNE REGULATORY TEMPERATURY: WARMUP 3iE: WARMUP tempo:

8 Web:
