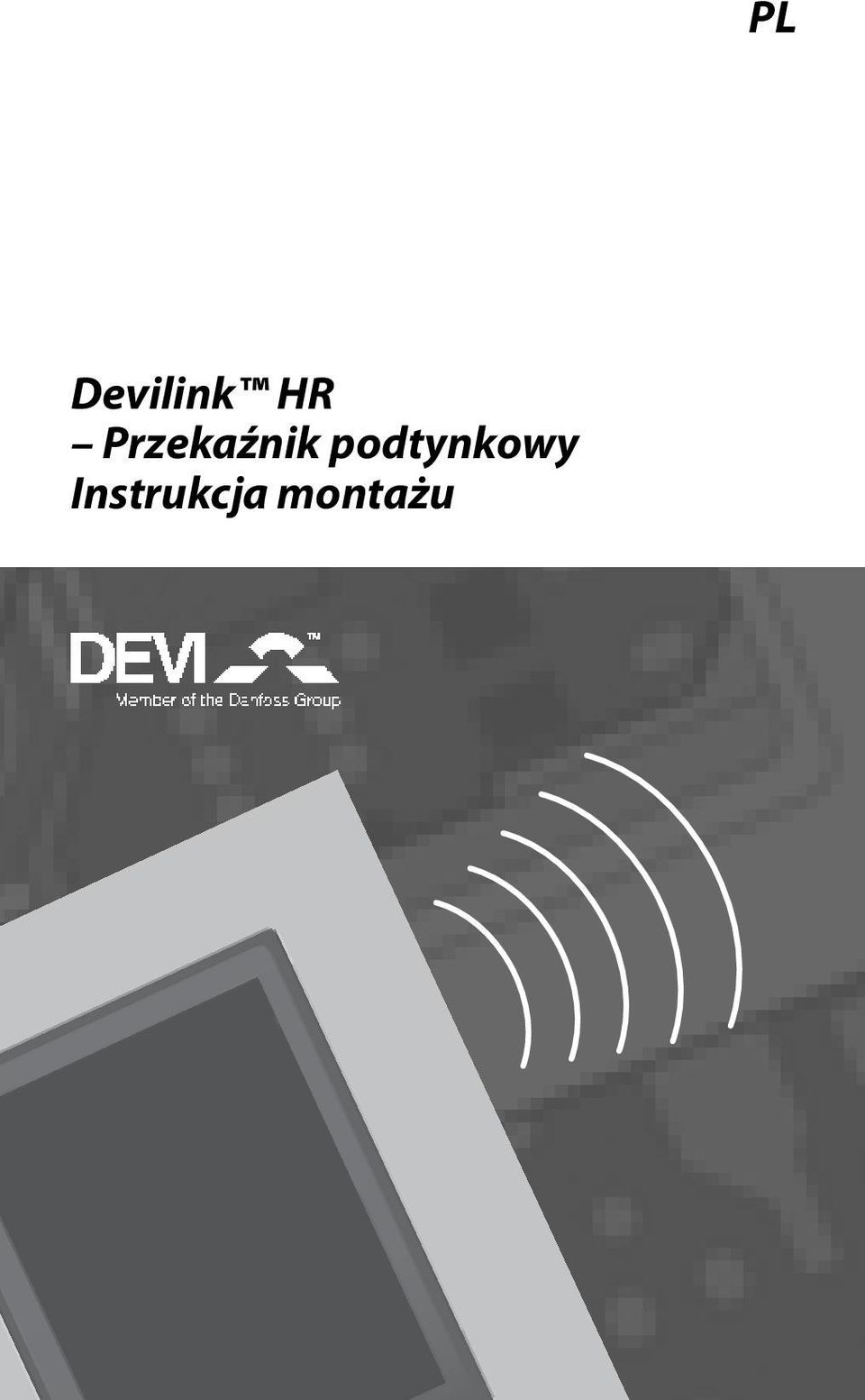

1 Devilink HR Przekaźnik podtynkowy Instrukcja montażu PL

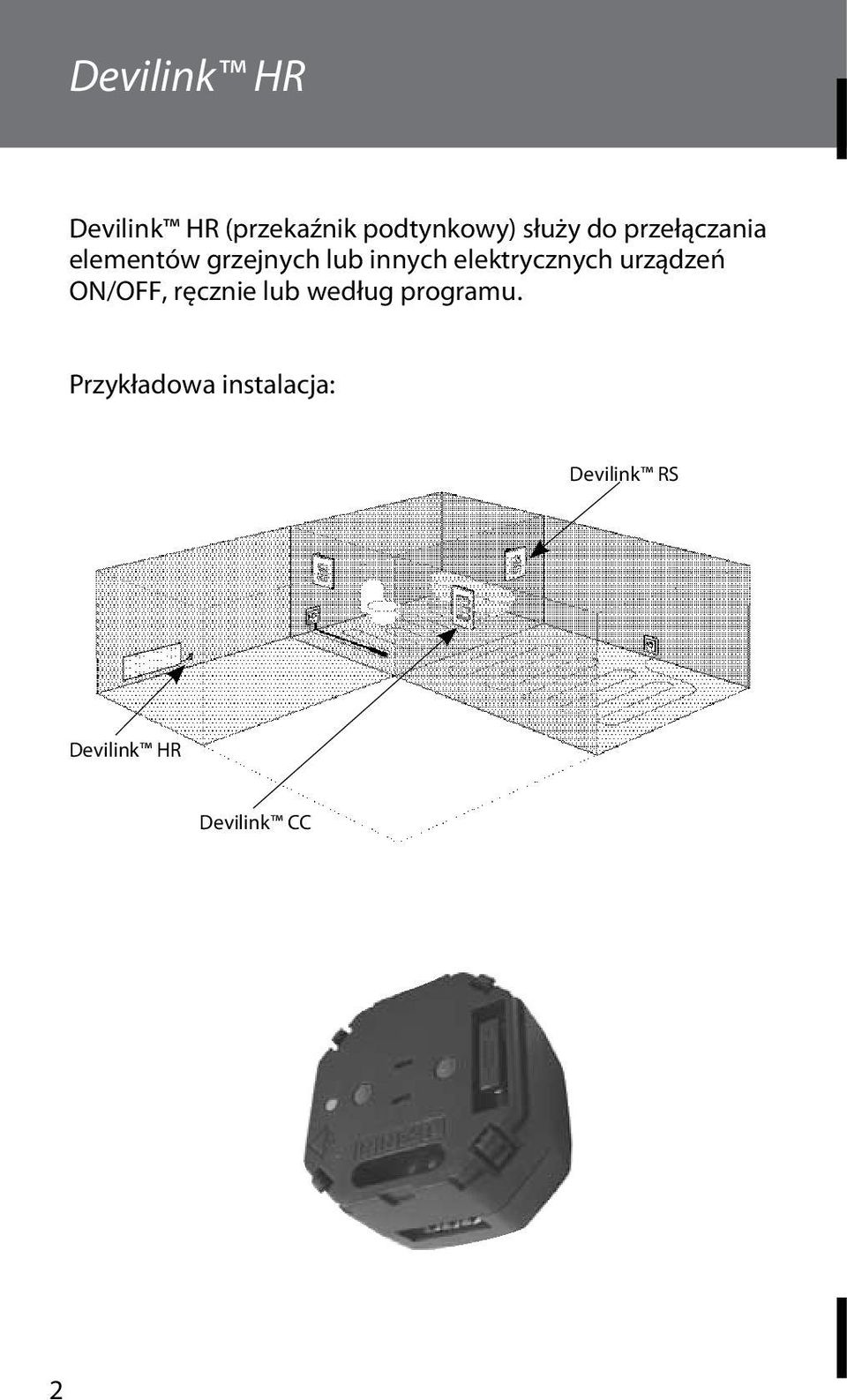

2 1. Zastosowanie i funkcje Devilink HR Devilink HR (przekaźnik podtynkowy) służy do przełączania elementów grzejnych lub innych elektrycznych urządzeń ON/OFF, ręcznie lub według programu. Przykładowa instalacja: Devilink RS Devilink HR Devilink CC 2

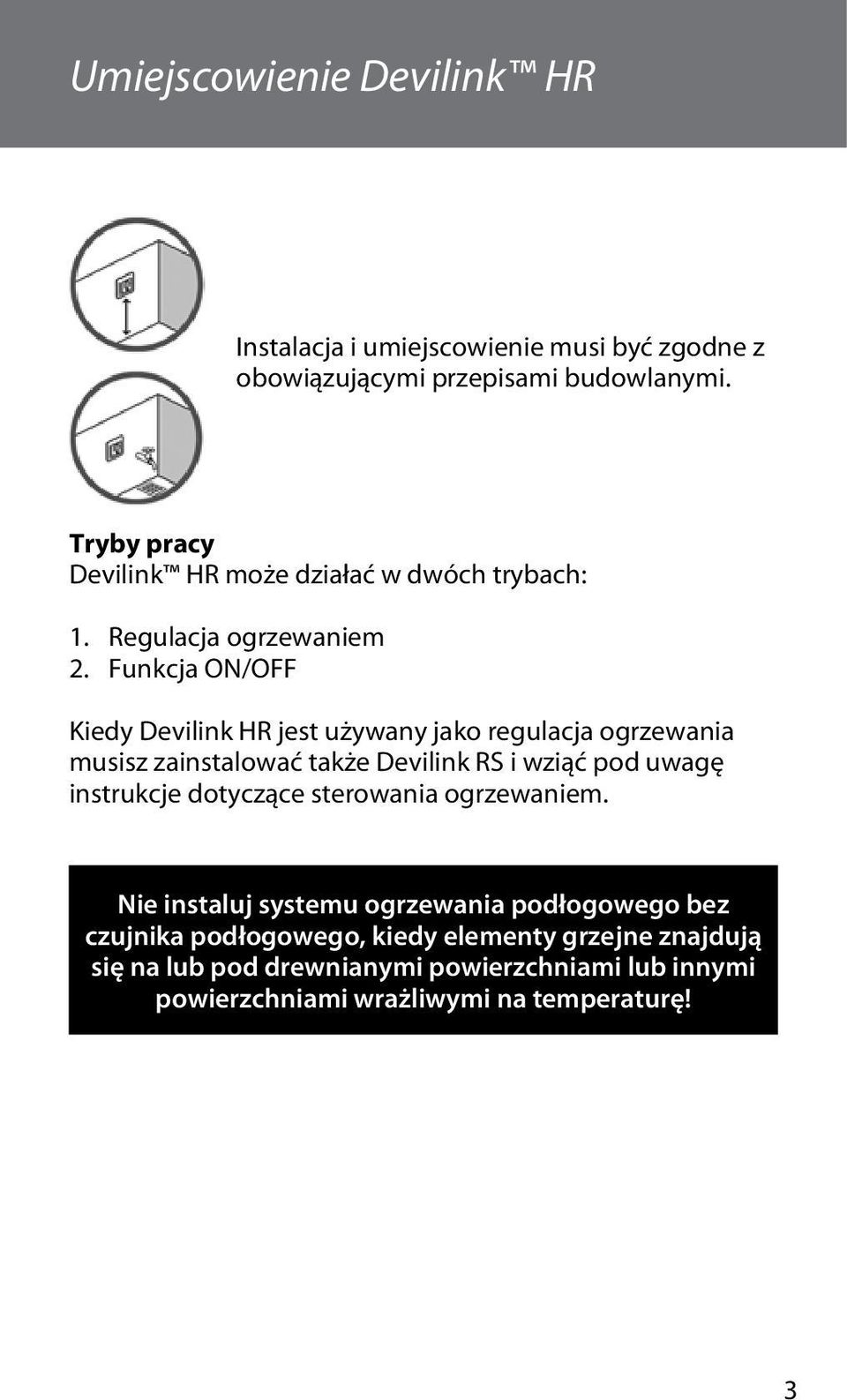

3 Umiejscowienie Devilink HR Instalacja i umiejscowienie musi być zgodne z obowiązującymi przepisami budowlanymi. Tryby pracy Devilink HR może działać w dwóch trybach: 1. Regulacja ogrzewaniem 2. Funkcja ON/OFF Kiedy Devilink HR jest używany jako regulacja ogrzewania musisz zainstalować także Devilink RS i wziąć pod uwagę instrukcje dotyczące sterowania ogrzewaniem. Nie instaluj systemu ogrzewania podłogowego bez czujnika podłogowego, kiedy elementy grzejne znajdują się na lub pod drewnianymi powierzchniami lub innymi powierzchniami wrażliwymi na temperaturę! 3

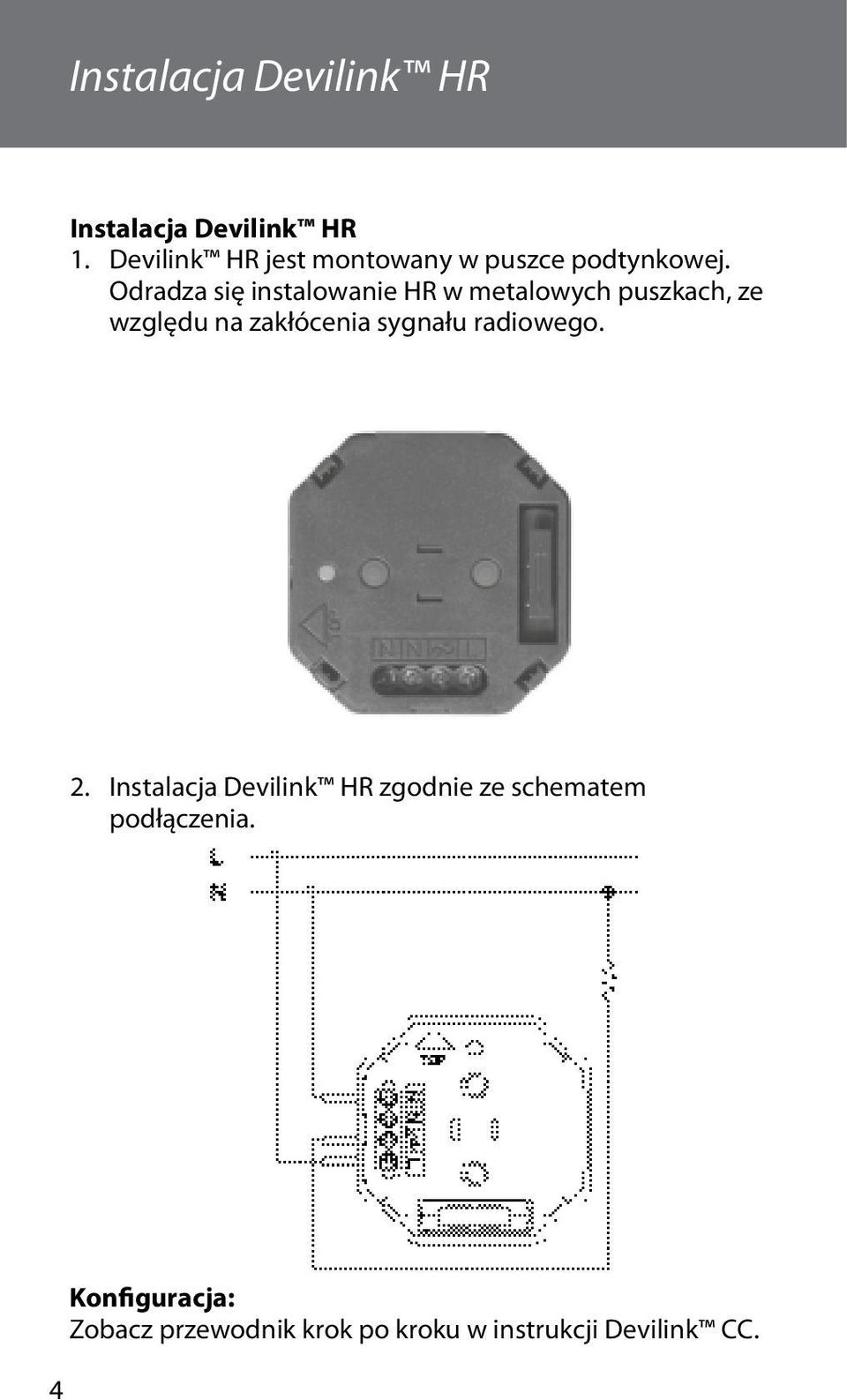

4 3. Instalacja Dioda (LED) Devilink HR Instalacja Devilink HR 1. Devilink HR jest montowany w puszce podtynkowej. Odradza się instalowanie HR w metalowych puszkach, ze względu na zakłócenia sygnału radiowego. 2. Instalacja Devilink HR zgodnie ze schematem podłączenia. 4 Konfiguracja: Zobacz przewodnik krok po kroku w instrukcji Devilink CC.

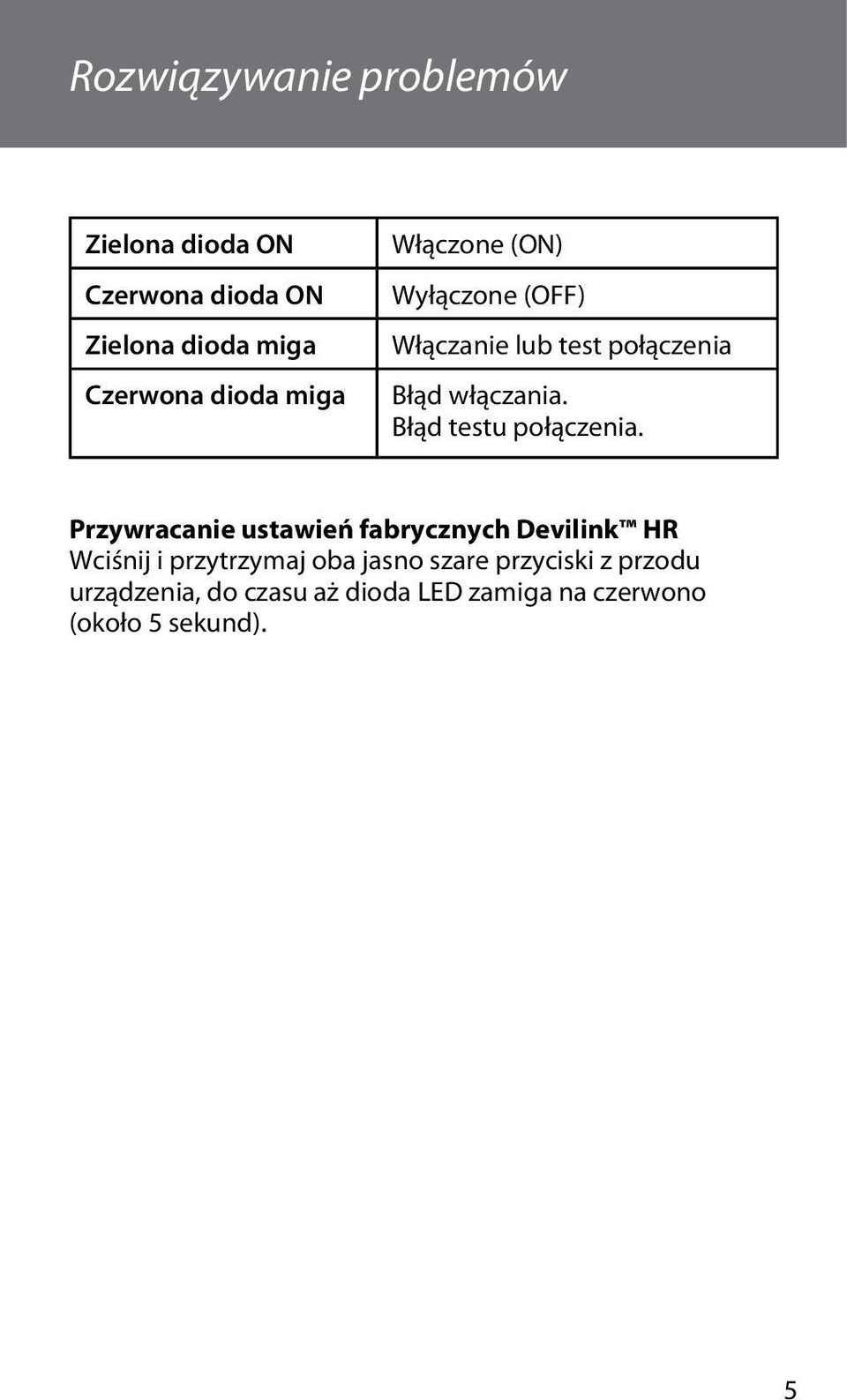

5 Rozwiązywanie problemów Zielona dioda ON Czerwona dioda ON Zielona dioda miga Czerwona dioda miga Włączone (ON) Wyłączone (OFF) Włączanie lub test połączenia Błąd włączania. Błąd testu połączenia. Przywracanie ustawień fabrycznych Devilink HR Wciśnij i przytrzymaj oba jasno szare przyciski z przodu urządzenia, do czasu aż dioda LED zamiga na czerwono (około 5 sekund). 5

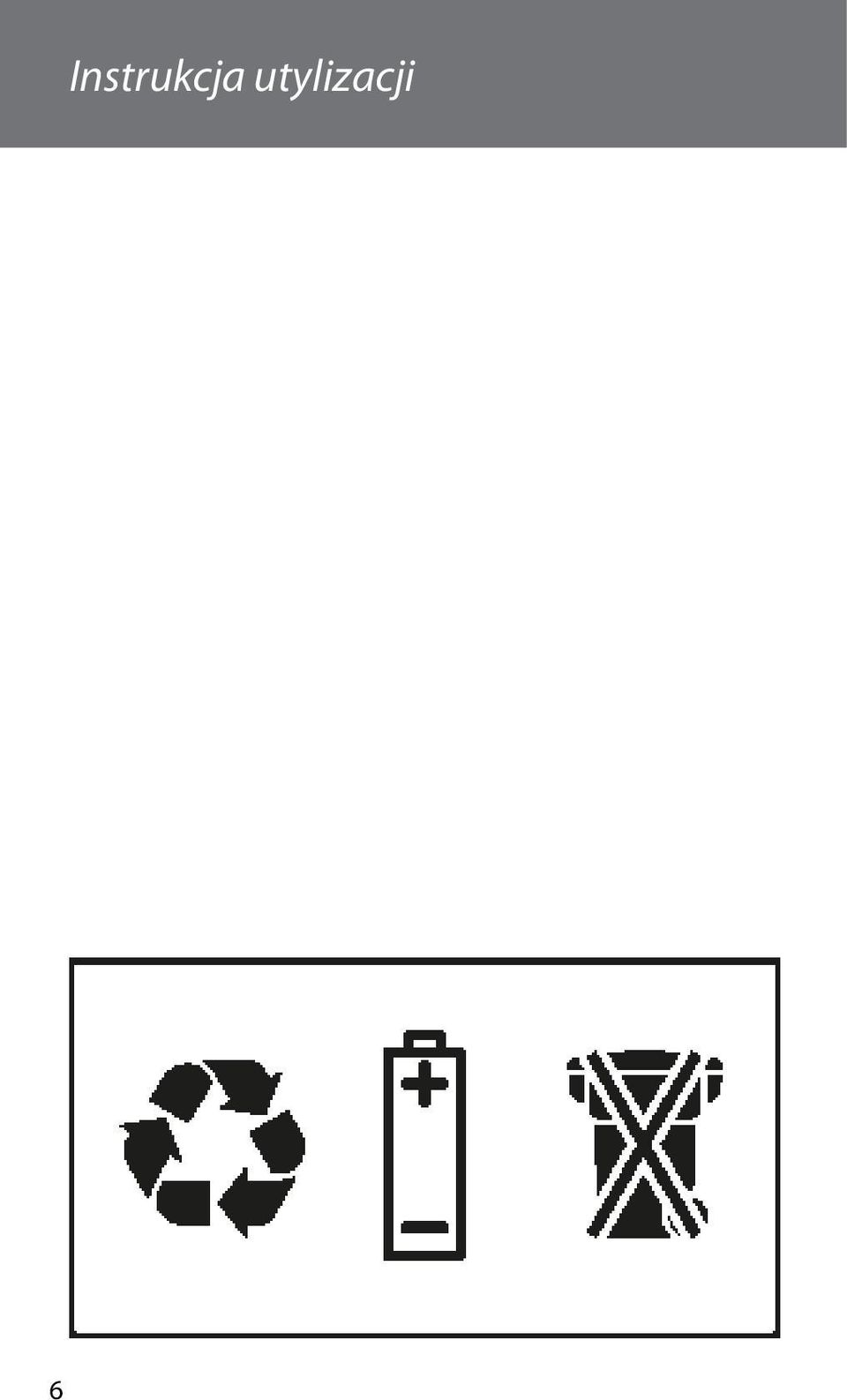

6 6 Instrukcja utylizacji

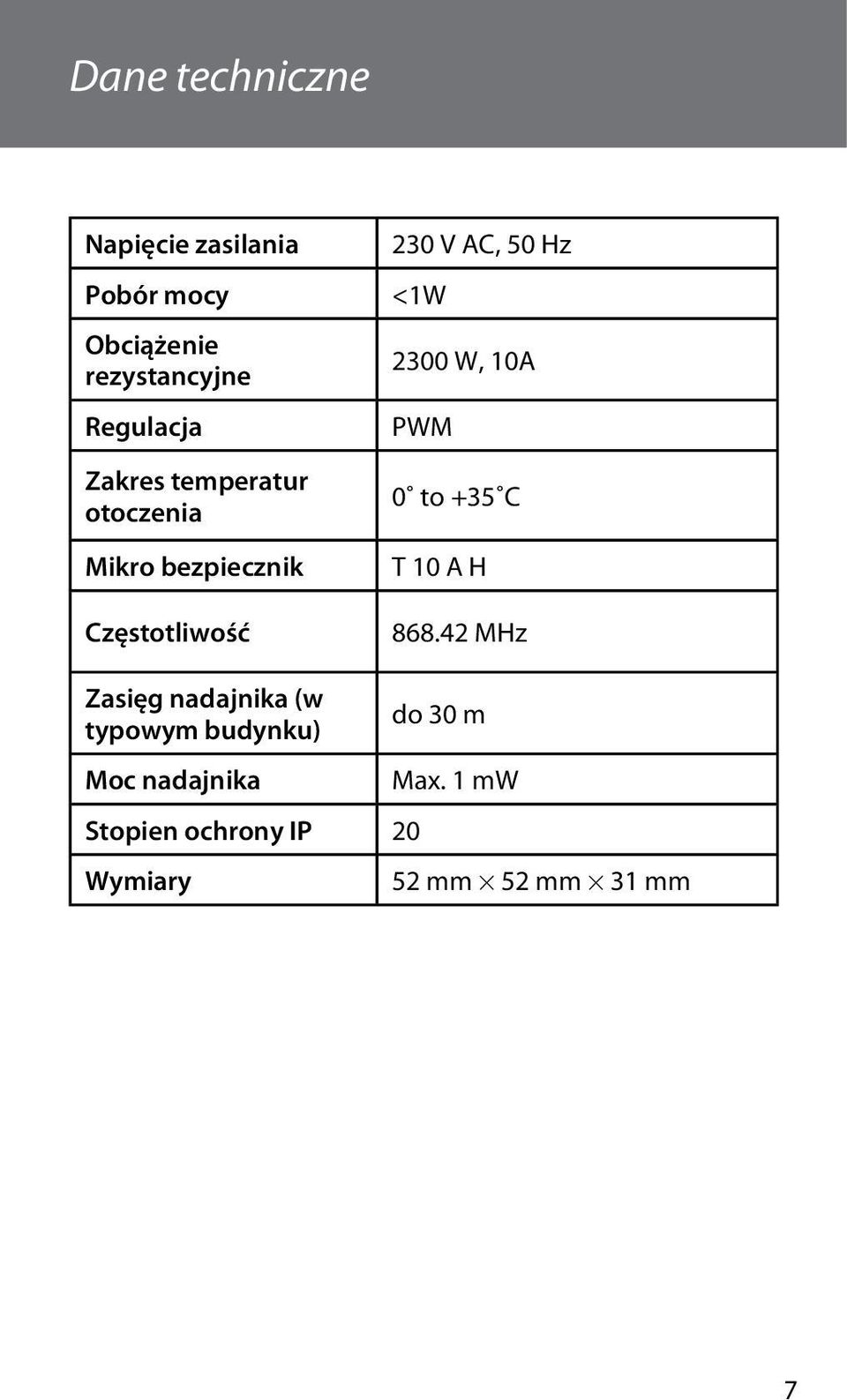

7 Dane techniczne Napięcie zasilania Pobór mocy <1W Obciążenie rezystancyjne Regulacja Zakres temperatur otoczenia Mikro bezpiecznik 230 V AC, 50 Hz 2300 W, 10A PWM 0 to +35 C T 10 A H Częstotliwość MHz Zasięg nadajnika (w typowym budynku) Moc nadajnika Stopien ochrony IP 20 Wymiary do 30 m Max. 1 mw 52 mm 52 mm 31 mm 7

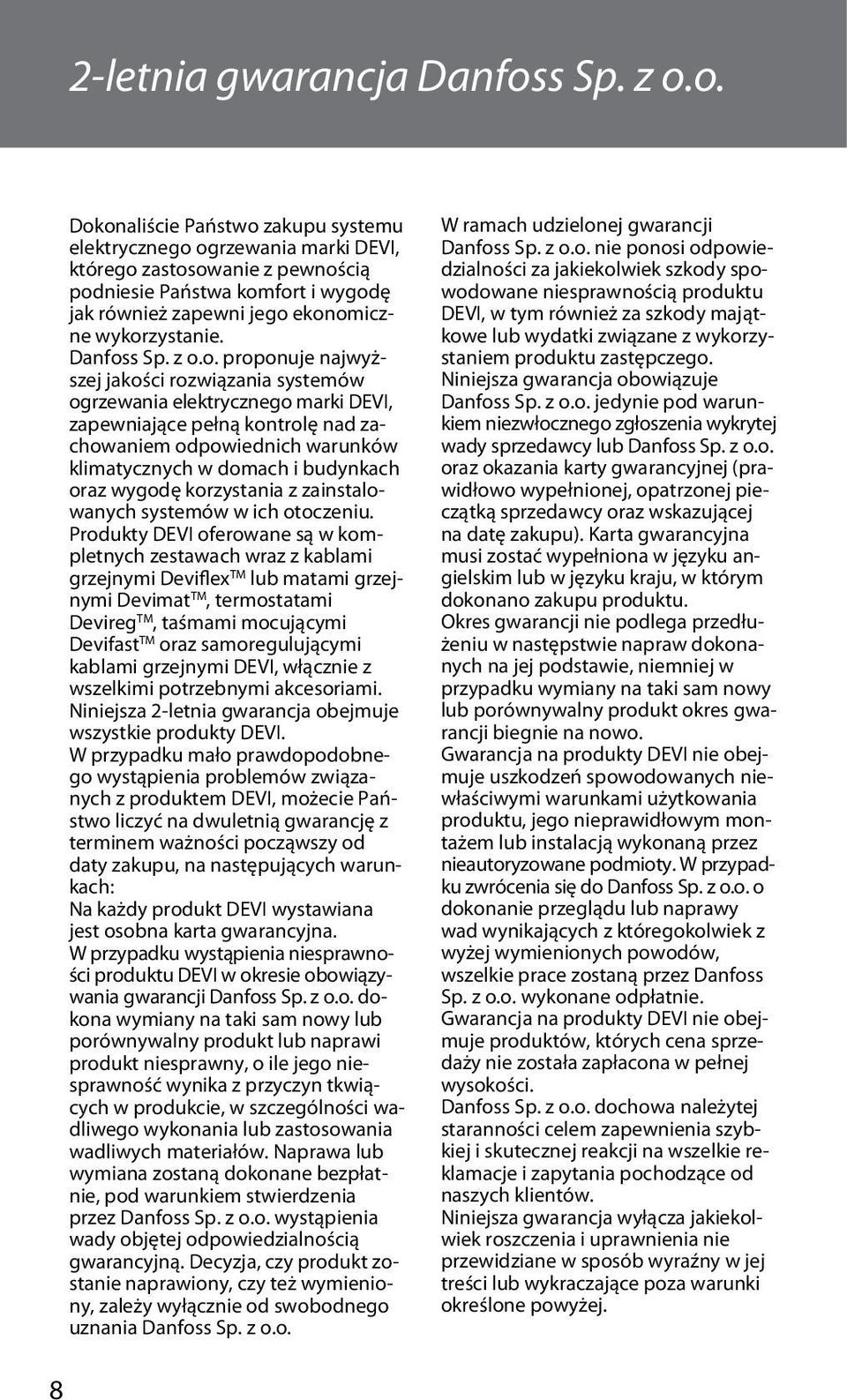

8 2-letnia gwarancja Danfoss Sp. z o.o. Dokonaliście Państwo zakupu systemu elektrycznego ogrzewania marki DEVI, którego zastosowanie z pewnością podniesie Państwa komfort i wygodę jak również zapewni jego ekonomiczne wykorzystanie. Danfoss Sp. z o.o. proponuje najwyższej jakości rozwiązania systemów ogrzewania elektrycznego marki DEVI, zapewniające pełną kontrolę nad zachowaniem odpowiednich warunków klimatycznych w domach i budynkach oraz wygodę korzystania z zainstalowanych systemów w ich otoczeniu. Produkty DEVI oferowane są w kompletnych zestawach wraz z kablami grzejnymi Deviflex TM lub matami grzejnymi Devimat TM, termostatami Devireg TM, taśmami mocującymi Devifast TM oraz samoregulującymi kablami grzejnymi DEVI, włącznie z wszelkimi potrzebnymi akcesoriami. Niniejsza 2-letnia gwarancja obejmuje wszystkie produkty DEVI. W przypadku mało prawdopodobnego wystąpienia problemów związanych z produktem DEVI, możecie Państwo liczyć na dwuletnią gwarancję z terminem ważności począwszy od daty zakupu, na następujących warunkach: Na każdy produkt DEVI wystawiana jest osobna karta gwarancyjna. W przypadku wystąpienia niesprawności produktu DEVI w okresie obowiązywania gwarancji Danfoss Sp. z o.o. dokona wymiany na taki sam nowy lub porównywalny produkt lub naprawi produkt niesprawny, o ile jego niesprawność wynika z przyczyn tkwiących w produkcie, w szczególności wadliwego wykonania lub zastosowania wadliwych materiałów. Naprawa lub wymiana zostaną dokonane bezpłatnie, pod warunkiem stwierdzenia przez Danfoss Sp. z o.o. wystąpienia wady objętej odpowiedzialnością gwarancyjną. Decyzja, czy produkt zostanie naprawiony, czy też wymieniony, zależy wyłącznie od swobodnego uznania Danfoss Sp. z o.o. W ramach udzielonej gwarancji Danfoss Sp. z o.o. nie ponosi odpowiedzialności za jakiekolwiek szkody spowodowane niesprawnością produktu DEVI, w tym również za szkody majątkowe lub wydatki związane z wykorzystaniem produktu zastępczego. Niniejsza gwarancja obowiązuje Danfoss Sp. z o.o. jedynie pod warunkiem niezwłocznego zgłoszenia wykrytej wady sprzedawcy lub Danfoss Sp. z o.o. oraz okazania karty gwarancyjnej (prawidłowo wypełnionej, opatrzonej pieczątką sprzedawcy oraz wskazującej na datę zakupu). Karta gwarancyjna musi zostać wypełniona w języku angielskim lub w języku kraju, w którym dokonano zakupu produktu. Okres gwarancji nie podlega przedłużeniu w następstwie napraw dokonanych na jej podstawie, niemniej w przypadku wymiany na taki sam nowy lub porównywalny produkt okres gwarancji biegnie na nowo. Gwarancja na produkty DEVI nie obejmuje uszkodzeń spowodowanych niewłaściwymi warunkami użytkowania produktu, jego nieprawidłowym montażem lub instalacją wykonaną przez nieautoryzowane podmioty. W przypadku zwrócenia się do Danfoss Sp. z o.o. o dokonanie przeglądu lub naprawy wad wynikających z któregokolwiek z wyżej wymienionych powodów, wszelkie prace zostaną przez Danfoss Sp. z o.o. wykonane odpłatnie. Gwarancja na produkty DEVI nie obejmuje produktów, których cena sprzedaży nie została zapłacona w pełnej wysokości. Danfoss Sp. z o.o. dochowa należytej staranności celem zapewnienia szybkiej i skutecznej reakcji na wszelkie reklamacje i zapytania pochodzące od naszych klientów. Niniejsza gwarancja wyłącza jakiekolwiek roszczenia i uprawnienia nie przewidziane w sposób wyraźny w jej treści lub wykraczające poza warunki określone powyżej. 8

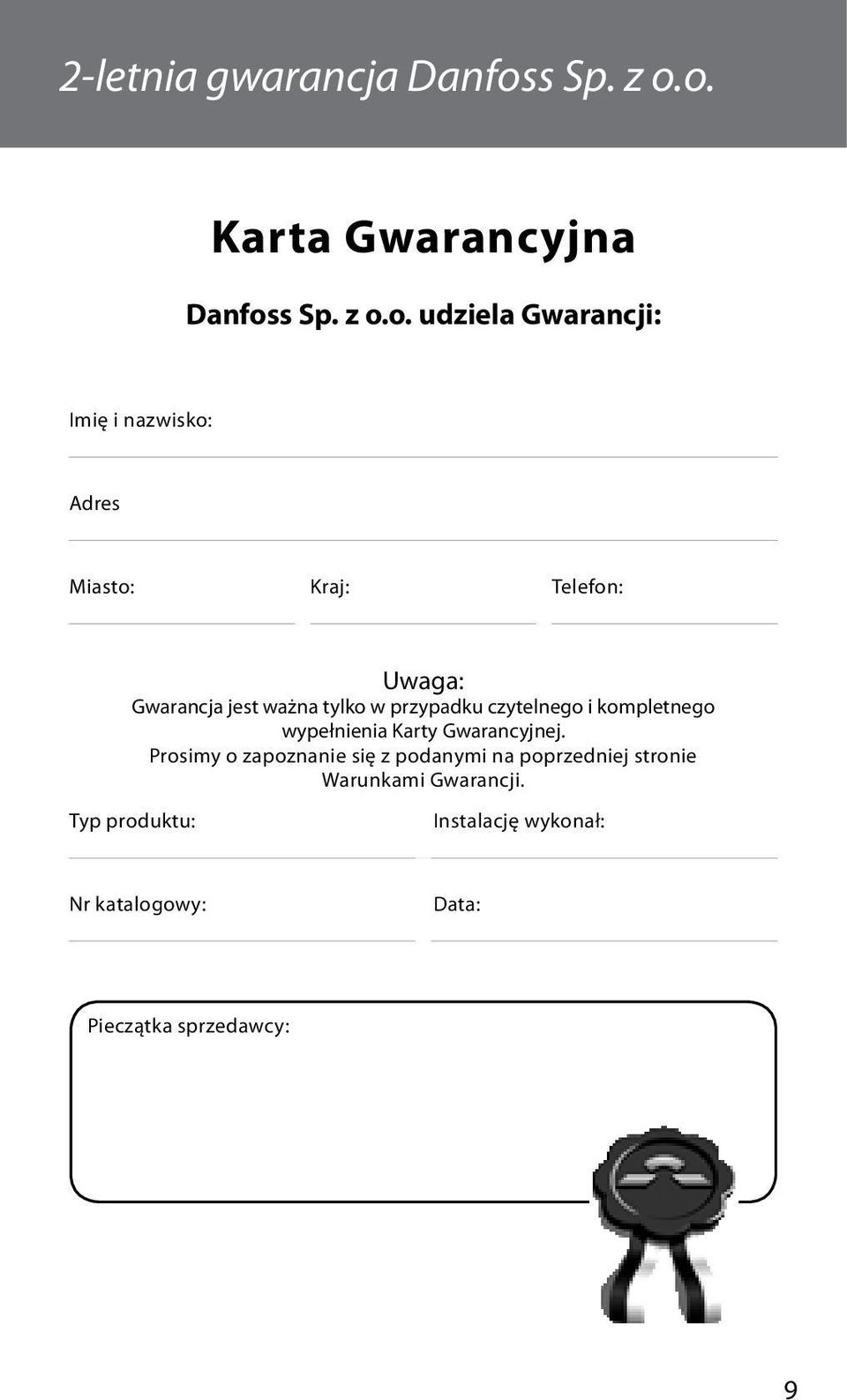

9 2-letnia gwarancja Danfoss Sp. z o.o. Karta Gwarancyjna Danfoss Sp. z o.o. udziela Gwarancji: Imię i nazwisko: Adres Miasto: Kraj: Telefon: Uwaga: Gwarancja jest ważna tylko w przypadku czytelnego i kompletnego wypełnienia Karty Gwarancyjnej. Prosimy o zapoznanie się z podanymi na poprzedniej stronie Warunkami Gwarancji. Typ produktu: Instalację wykonał: Nr katalogowy: Data: Pieczątka sprzedawcy: 9

10 10

11 11

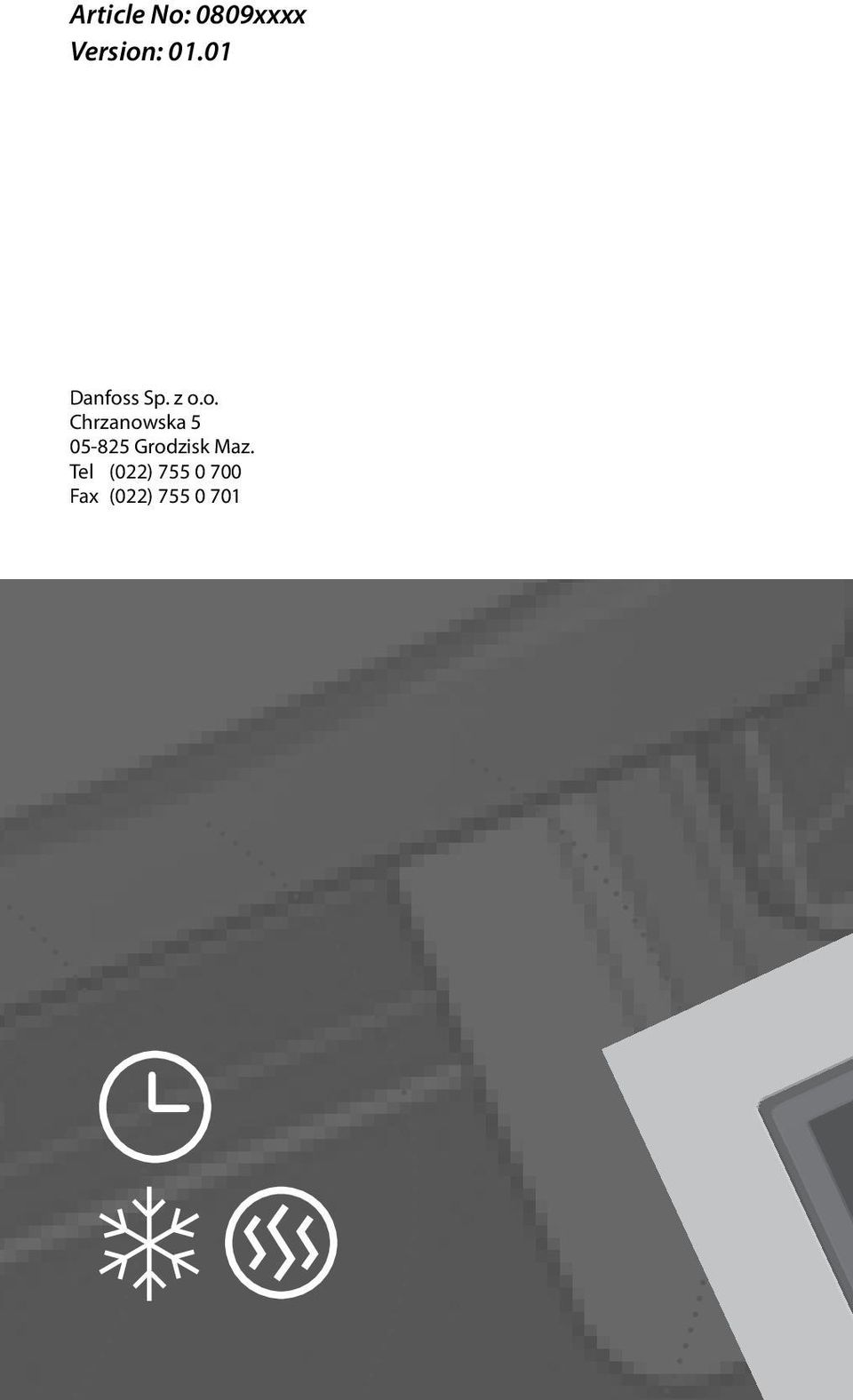

12 Article No: 0809xxxx Version: Danfoss Sp. z o.o. Chrzanowska Grodzisk Maz. Tel (022) Fax (022)
