3 3 SYSTEMY STEINZEUG-KERAMO NAJWYŻSZA JAKOŚĆ Steinzeug-Keramo, przedsiębiorstwo spółki akcyjnej Wienerberger AG, jest największym w Europie producentem systemów kamionkowych do odprowadzania ścieków. W Niemczech i Belgii produkujemy rury i kształtki kamionkowe najwyższej jakości dla bezpiecznych, niezawodnych i ekonomicznych rozwiązań. wienerberger.com Nasze produkty certyfikowane wg koncepcji Cradle-to-Cradle spełniają najwyższe wymagania odnośnie ochrony środowiska, zrównoważonego rozwoju i długotrwałej eksploatacji:.. Naturalne surowce oraz zaawansowane technologicznie zakłady produkcyjne gwarantują najwyższą jakość... Żywotność ponad 100 lat, w 100% możliwy recykling... Optymalizacja montażu dzięki zwiększeniu długości konstrukcyjnej rur kamionkowych. Kamionka to przyszłość. Z tego względu nasze rozwiązania systemów kanalizacyjnych cieszą się powodzeniem na całym świecie. Nasze produkty Rury kielichowe Rury przeciskowe Kształtki Studnie Oferta Steinzeug-Keramo Produkujemy oraz dostarczamy systemy rur kamionkowych. Nasze produkty składają się w 100% z naturalnych surowców: glina, szamot i woda. Uzupełnienie naszego asortymentu stanowi bogata oferta osprzętu. Osprzęt

4 4 SPIS TREŚCI KERABASE NORMATYWNE KERAPRO PONADNORMA- TYWNE KSZTAŁTKI SPECJALNE KERAPORT PROGRAM STUDNI KERAMAT OSPRZĘT Rury... 5 Łuki... 9 Trójniki Korki Króćce dostudzienne Kinety Kształtki specjalne Rury Łuki, Trójniki Trójniki, Korki Króćce dostudzienne Trójniki i redukcje mimośrodowe Trójniki mimośrodowe Redukcje mimośrodowe Trójniki specjalne Studnie Osprzęt Manszeta ze stali szlachetnej N/H Manszety reparacyjne Re-System Manszeta ceramiczna Siodła Pierścienie uszczelniające Środki pomocnicze METODA OTWARTEGO WYKOPU Infopool Podstawy projektowania Instrukcja montażu STEINZEUG-KERAMO W PIGUŁCE CRADLE TO CRADLE Certyfikaty Wytyczne Właściwości produktu Infopool Certyfikat... 61

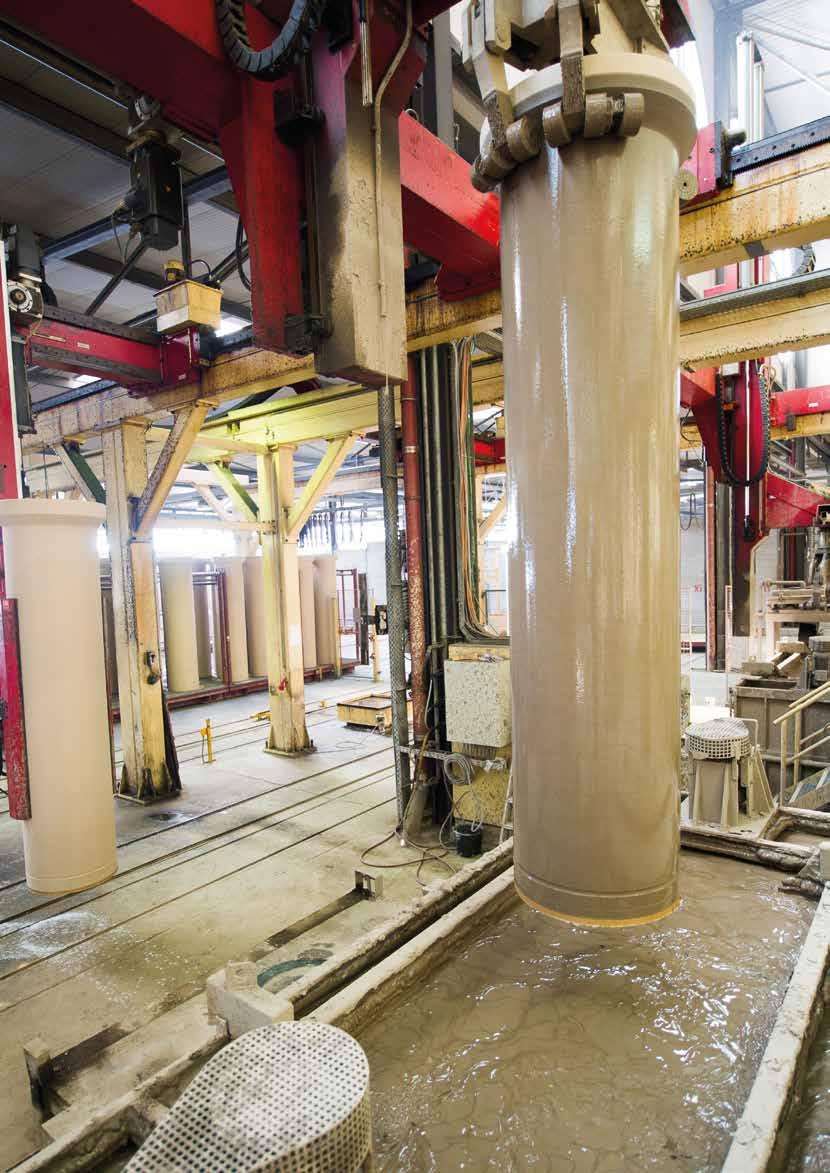

5 5 XXX xxx KERABASE NORMATYWNE Rury i kształtki kielichowe stosowane w kanalizacji sanitarnej i przemysłowej. Nasze rozwiązania systemowe zaspokajają wszystkie wymogi naszych klientów. Nasza oferta pozwala na: niezawodne projektowanie bezpieczną kalkulację bezproblemowe wykonawstwo RURY Glazurowanie

6 6 KERABASE NORMATYWNE Rury KeraBase Rury od DN 100 do DN 600 normatywne z uszczelką wargową L w systemie połączeń F oraz z uszczelką K lub S w systemie połączeń C Połączenie kielichowe z uszczelką L posiada pierścień centrujący, wykonany z SBR lub EPDM. Uszczelka L system połączeń F, glazurowana wewnątrz i na zewnątrz Połączenie kielichowe z uszczelką K posiada warstwę wyrównującą do idealnego koła (poliuretan twardy) oraz uszczelnienie na bosym końcu (poliuretan miękki). Uszczelka K system połączeń C, glazurowana wewnątrz i na zewnątrz Połączenie kielichowe z uszczelką S stanowi połączenie ceramiczno-kauczukowe. Po procesie wypalania następuje frezowanie bosego końca oraz kielicha. Na bosy koniec nakładany jest pierścień EPDM. 00 z uszczelką S, z zewnątrz nieglazurowana Uszczelka S system połączeń C, glazurowana wewnątrz i na zewnątrz (00 glazurowana wewnątrz)

7 7 KERABASE NORMATYWNE Rury KeraBase Rury normatywne Średnica Uszczelka System połączeń Średnica bosego końca Średnica kielicha Długość Ciężar Wytrzymałość na zgniatanie Klasa nośności DN wewnętrzna d 1 zewnętrzna d 3 wewnętrzna d 4 mm mm mm zewnętrzna FN d 8 max. mm cm kg/m kn/m 100 L F 100 ± 4,0 131 ± 1, L F 126 ± 4,0 159 ± 2, L F 151 ± 5,0 186 ± 2, L F 151 ± 5,0 186 ± 2, L F 200 ± 5,0 242 ± 3, L F 200 ± 5,0 242 ± 3, S C 200 ± 5,0 242 ± 5,0 260 ± 0, K C 250 ± 6,0 299 ± 6,0 317,5 ± 0, S C 250 ± 6,0 299 ± 6,0 317,5 ± 0, K C 300 ± 7,0 355 ± 7,0 371,5 ± 0, S C 300 ± 7,0 355 ± 7,0 371,5 ± 0, K C 348 ± 7,0 417 ± 7,0 433,5 ± 0, d 8 d K C 398 ± 8,0 486 ± 8,0 507,5 ± 0, S C 398 ± 8,0 486 ± 8,0 507,5 ± 0, K C 496 ± 9,0 581 ± 9,0 605 ± 0, S C 496 ± 9,0 581 ± 9,0 605 ± 0, K C 597 ± 12,0 687 ± 12,0 720 ± 0, S C 597 ± 12,0 687 ± 12,0 720 ± 0, d 1 d 3 Długości specjalne są dostępne na zamówienie. d 8 d 4 d 1 d 3 d 8 d 4 d 1 d 3 Rura z uszczelką S

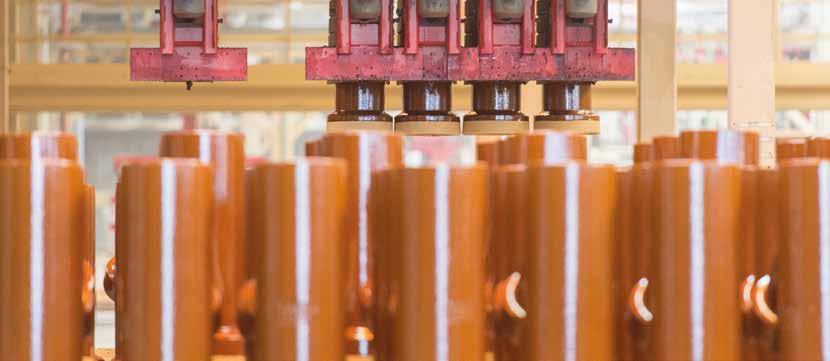

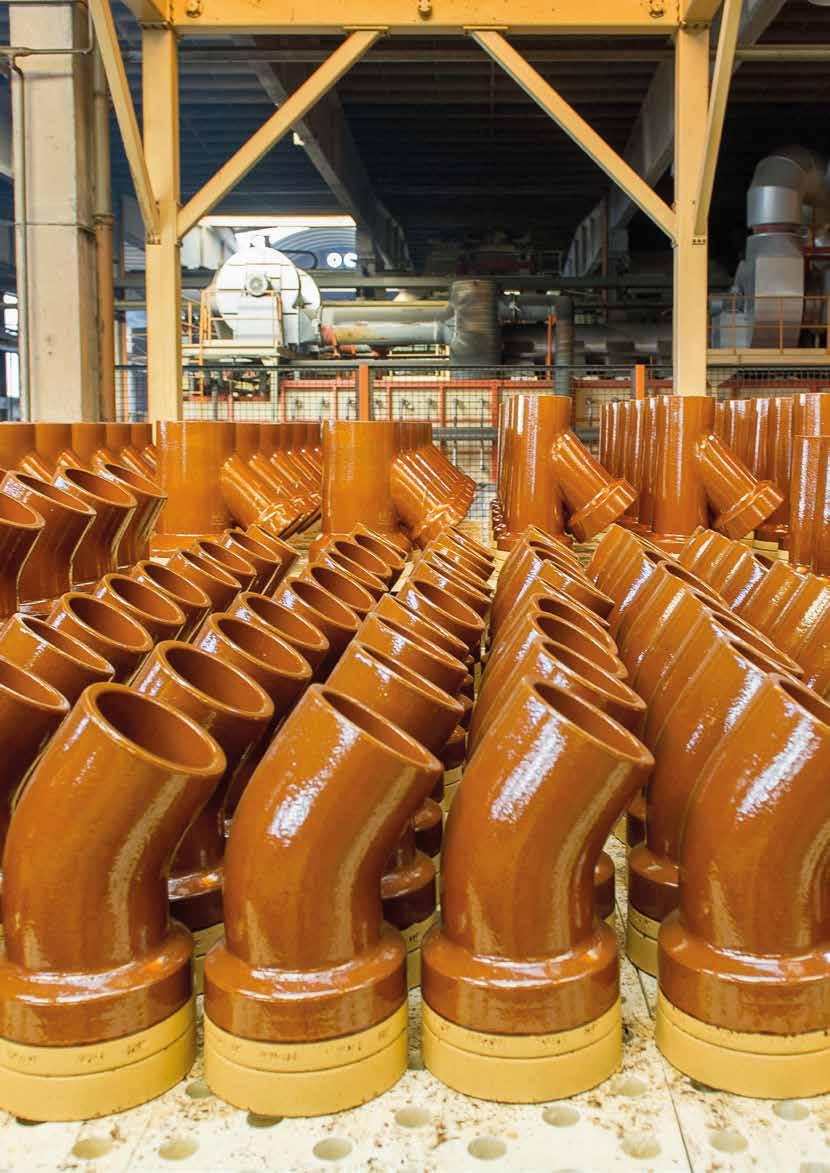

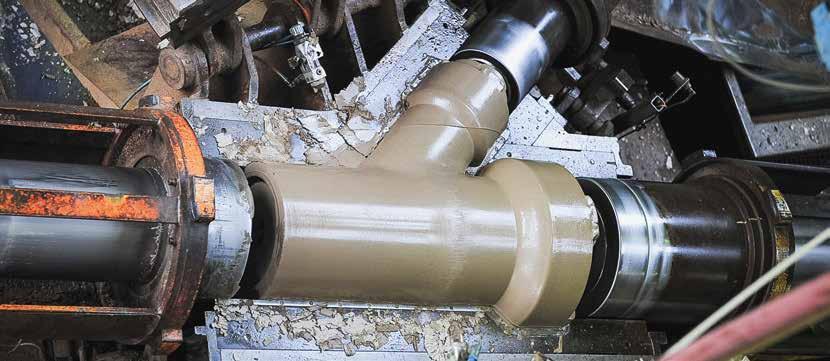

8 8 KSZTAŁTKI Kształtki, wyjazd z pieca

9 9 KERABASE NORMATYWNE Kształtki Łuki d 1 d 3 Łuk KeraBase 15 normatywny Łuk KeraBase 30 normatywny Łuk KeraBase 90 normatywny KeraBase Łuki normatywne Średnica Specyfikacja Uszczelka System połączeń Ciężar Klasa nośności Łuk 15 z uszczelką K Łuk 90 z uszczelką L DN Kąt kg/szt ± 3 L F ± 4 L F ± 5 L F ± 5 L F ± 3 L F ± 4 L F ± 5 L F ± 5 L F ± 3 L F ± 4 L F ± 5 L F ± 5 L F ± 3 L F ± 3 K C ± 4 L F ± 4 K C ± 5 L F ± 5 K C ± 5 L F ± 5 K C ± 3 K C ± 4 K C ± 5 K C ± 3 K C ± 4 K C ± 5 K C

10 10 KERABASE NORMATYWNE Kształtki Trójniki Trójnik KeraBase 45 normatywny Przykład zabudowy trójnika KeraBase KeraBase Trójniki 45 normatywne Średnica Specyfikacja Średnica Uszczelka System połączeń Wymiary Długość Ciężar Klasa nośności DN 1 Kąt DN 1 DN 1 e min. a max. ± 5 mm mm cm kg/szt LL FF / LL FF / LL FF / LL FF / LL FF / LL FF / LL FF / KL CF / LL FF / KK CC / KL CF / KL CF / KK CC / KL CF / KL CF / KK CC /200 DN2 a e a DN1 e Trójnik 45

11 11 KERABASE NORMATYWNE Kształtki Trójniki Trójnik KeraBase 90 normatywny Produkcja: Trójnik KeraBase KeraBase Trójniki 90 normatywne Średnica Specyfikacja Średnica Uszczelka System połączeń Wymiary Długość Ciężar Klasa nośności DN 1 Kąt DN 1 DN 1 a max. ± 5 mm cm kg/szt LL FF / LL FF / LL FF / KL CF / LL FF / KK CC / KL CF / KL CF / KK CC / KL CF / KL CF / KK CC /200 Trójnik 90

12 12 DN1 e KERABASE NORMATYWNE Kształtki Trójniki DN2 DN2 DN1 e Trójnik kompaktowy KeraBase normatywny KeraBase Trójniki naprawcze 45 normatywne e e a Średnica Specyfikacja Średnica Uszczelka DN2 KeraBase Trójniki kompaktowe normatywne a a DN1 a Trójnik naprawczy KeraBase normatywny DN2 System połączeń a DN1 Wymiar Długość Ciężar Klasa nośności DN 1 Kąt a e Trójnik naprawczy 45 max. ± 5 mm mm cm kg/szt L F /34 DN2 a L F / L F / L F /34 e DN1 DN1 Średnica Specyfikacja Średnica Uszczelka System połączeń Wymiar Długość Ciężar Klasa nośności Trójnik 90 DN 1 Kąt DN 1 DN 1 a max. ± 5 mm cm kg/szt KL CF / KL CF / KL CF / KL CF / KL CF / KL CF / KL CF / KL CF /200

13 13 KERABASE NORMATYWNE Kształtki Korki Korek zamykający KeraBase normatywny KeraBase Korki normatywne Średnica Uszczelka System połączeń Ciężar Klasa nośności Korek z uszczelką K DN kg/szt. 100 L F L F L F L F K C K C K C K C Automatyczna prasa do trójników

14 14 KERABASE NORMATYWNE Kształtki Króćce dostudzienne Króciec do zabudowy (GE) KeraBase normatywny KeraBase Króćce do zabudowy w ścianie studni (GE) normatywne Średnica Uszczelka System połączeń Ciężar Klasa nośności d 8 * * DN kg/szt. Króciec do zabudowy (GE) 150 L F L F K C K C K C K C K C K C K C * Długość konstrukcyjna minimum 25 cm. Inne długości na zamówienie. d 1 Rozładunek wypalonych kształtek

15 15 KERABASE NORMATYWNE Kształtki Króćce dostudzienne Króciec dopływowy (GZ) KeraBase normatywny Króciec odpływowy (GA) KeraBase normatywny KeraBase Króćce dopływowe (GZ) normatywne Średnica Uszczelka System połączeń Długość Ciężar Wytrzymałość na zgniatanie Klasa nośności DN FN Króciec dopływowy (GZ) cm kg/szt. kn/m 150 L F L F K C K C K C K C K C K C K C KeraBase Króćce odpływowe (GA) normatywne Średnica Uszczelka System połączeń Długość Ciężar Wytrzymałość na zgniatanie Klasa nośności Króciec odpływowy (GA) DN FN cm kg/szt. kn/m 150 L F L F K C K C K C K C K C K C K C

16 16 KERABASE NORMATYWNE Kształtki Kinety Kineta KeraBase normatywna Kineta KeraBase z podziałem 1/3 normatywna KeraBase Kinety normatywne b 1 Średnica Długość Grubość ścianki Długość* Wysokość Ciężar h DN b 1 h Kineta mm mm cm cm kg/st / / / 5 91,5 +/ 3, / / / / 3, / 3 24,5 +/ / 5 147,5 +/ 3, / / / 5 171,5 +/ 4, / / / / / / / / / / / / / * Inne długości dostępne na zamówienie. KeraBase Kinety 1/3 obwodu normatywne b 1 Średnica Długość Grubość ścianki Długość Ciężar DN b 1 t Kineta mm mm cm kg/st / / / / / / / / / / / / / / / 5 27

17 d 17 KERABASE NORMATYWNE Kształtki Kształtki specjalne max. 100 d 8 * * max. 100 Redukcja KeraBase normatywna Króciec przejściowy KeraBase normatywny DN1 DN2 KeraBase Redukcje normatywne Średnica Uszczelka System połączeń e Długość Ciężar Klasa nośności DN 1 I 1 cm kg/szt. d 1 DN1 DN L F / L F / L F / L F / LK FC / LK FC / KK CC / KK CC /160 Redukcja KeraBase Króciec przejściowy do łączenia rur o różnej klasie nośności Króciec przejściowy Króciec przejściowy N na H, bosy koniec N, kielich H. Dla przejścia z klasy ponadnormatywnej na klasę normatywną (o tej samej średnicy nominalnej) proponowane są następujące przejścia: 00 H / 200 N i 50 H / 250 N. Wymiary odpowiadają w kielichu klasie ponadnormatywnej (H), a na bosym końcu klasie normatywnej (N). Długość króćca wynosi 0,25 m (± 10 mm). Inne kształtki na specjalne zamówienie.

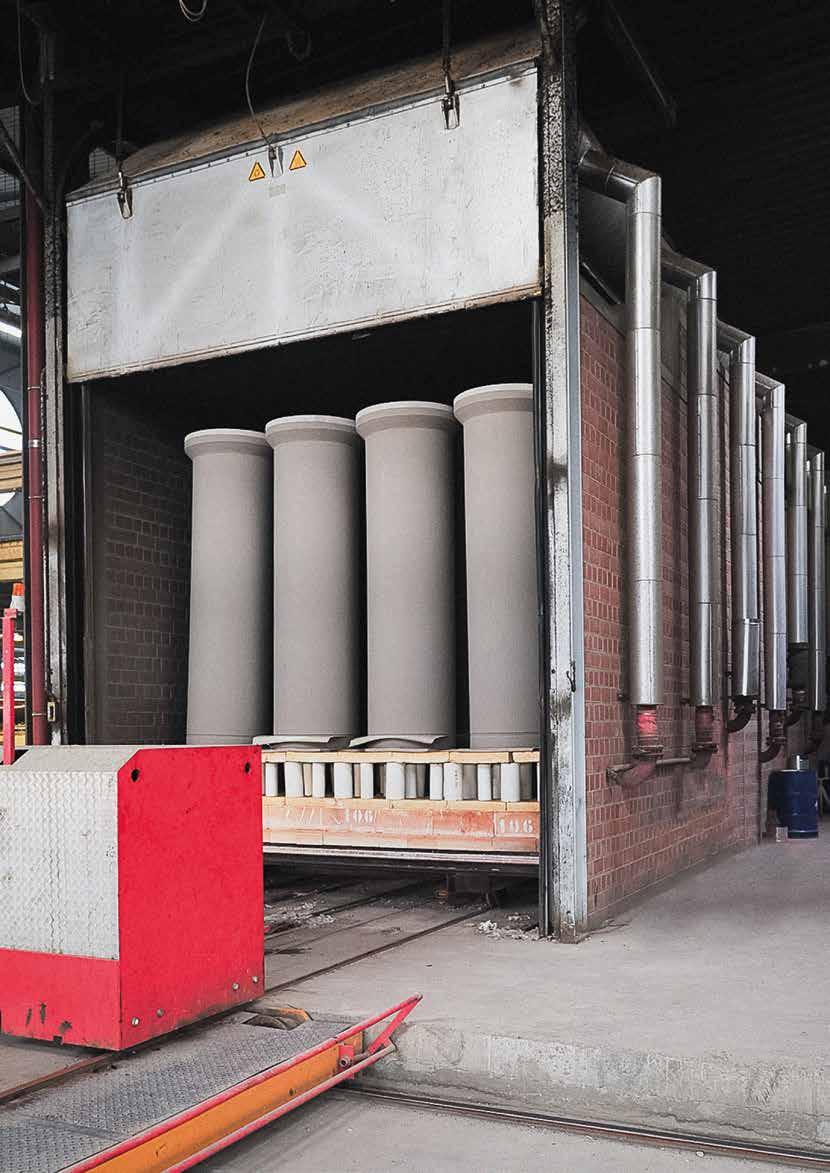

18 18 RURY KERAPRO PONADNORMATYWNE Rury kielichowe spełniają wymagania specjalne: znajdują swoje zastosowanie w kanalizacji sanitarnej i przemysłowej. Widok na komorę suszenia. Produkcja.

19 19 KERAPRO PONADNORMATYWNE Rury Rura/Uszczelka K KeraPro ponadnormatywna Rura/Uszczelka S KeraPro ponadnormatywna KeraPro Rury ponadnormatywne Średnica Uszczelka System połączeń Średnica bosego końca Średnica kielicha Długość Ciężar Wytrzymałość na zgniatanie Klasa nośności DN wewnętrzna d 1 zewnętrzna d 3 wewnętrzna d 4 zewnętrzna d 8 max. mm mm mm mm cm kg/m kn/m 200 K C 200 ± 5,0 254 ± 5,0 275 ± 0, S C 200 ± 5,0 254 ± 5,0 275 ± 0, K C 250 ± 6,0 318 ± 6,0 341,5 ± 0, S C 250 ± 6,0 318 ± 6,0 341,5 ± 0, K C 300 ± 7,0 376 ± 7,0 398,5 ± 0, S C 300 ± 7,0 376 ± 7,0 398,5 ± 0, K C 398 ± 8,0 492 ± 8,0 515,5 ± 0, S C 398 ± 8,0 492 ± 8,0 515,5 ± 0, K C 496 ± 9,0 609 ± 9,0 637 ± 0, S C 496 ± 9,0 609 ± 9,0 637 ± 0, K C 597 ± 12,0 725 ± 12,0 758 ± 0, S C 597 ± 12,0 725 ± 12,0 758 ± 0, K C 694 ± 12,0 832 ± 12,0 871 ± 0, K C 792 ± 12,0 932 ± 12,0 976 ± 0, Długości specjalne są dostępne na zamówienie. I 1 FN Uszczelka K System połączeń C, obustronnie glazurowana

20 20 KERAPRO PONADNORMATYWNE Kształtki Łuki i trójniki Łuk KeraPro 15 - ponadnormatywny Łuk KeraPro 30 - ponadnormatywny Łuk KeraPro 90 - ponadnormatywny KeraPro Łuki ponadnormatywne Średnica Specyfikacja Uszczelka System połączeń Ciężar Klasa nośności Łuk 15 z uszczelką K DN Kąt kg/szt ± 3 K C ± 4 K C ± 5 K C ± 3 K C ± 4 K C ± 5 K C ± 3 K C ± 4 K C ± 5 K C KeraPro Trójniki 45 ponadnormatywne DN2 DN2 a Średnica Specyfikacja Króciec Uszczelka DN 1 Kąt DN1 DN 1 System połączeń DN 1 Wymiary Długość Ciężar Klasa nośności e e a min. max. DN1 e ± 5 mm mm cm kg/szt KL CF / KL CF / KK CC / KL CF / KL CF / KK CC /200 Trójnik KL CF / KL CF /200 DN KK CC /200 DN2 DN1 a a e DN1 a

21 21 KERAPRO PONADNORMATYWNE Kształtki Trójniki a Trójnik KeraPro 90 ponadnormatywnye Trójnik naprawczy KeraPro 45 ponadnormatywny KeraPro Trójniki 90 ponadnormatywne Średnica Specyfikacja Króciec Uszczelka System Wymiary Długość Ciężar połączeń Klasa nośności Trójnik 90 DN 1 Kąt DN 1 DN 1 a max. mm ± 5 cm kg/szt KL CF / KK CC / KL CF / KL CF / KK CC / KL CF / KL CF / KK CC / KL CF /200 KeraPro Trójniki naprawcze 45 ponadnormatywne e a Średnica Specyfikacja Króciec Uszczelka System połączeń Wymiary Długość Ciężar Klasa nośności DN 1 Kąt e a min. max. DN 1 ± 5 mm cm kg/szt L F / L F /34 Trójnik naprawczy

22 22 KERAPRO PONADNORMATYWNE Kształtki Trójnik i korek DN2 e DN1 a Trojnik kompaktowy KeraPro ponadnormatywny Korek KeraPro ponadnormatywny Trójnik kompaktowy KeraPro Trójniki kompaktowe 90 ponadnormatywne Średnica Specyfikacja Króciec Uszczelka System połączeń Wymiar Długość Ciężar Klasa nośności DN 1 Kąt DN 1 DN 1 a max. ± 5 mm cm kg/szt KL CF / KL CF / KL CF / KL CF / KL CF / KL CF /200 Inne średnice dostępne są na zapytanie. e KeraPro Korki ponadnormatywne Średnica Uszczelka System połączeń Ciężar Klasa nośności Korek z uszczelką K DN kg/szt. 200 K C K C K C K C

23 23 KERAPRO PONADNORMATYWNY Kształtki Króćce dostudzienne Krociec do zabudowy (GE) KeraPro ponadnormatywny KeraPro Króćce do zabudowy w ścianie studni (GE) ponadnormatywne Średnica Uszczelka System połączeń Ciężar Klasa nośności d 8 * * Króciec do zabudowy (GE) DN kg/szt. 200 K C K C K C K C K C K C K C K C Długości specjalne są dostępne na zamówienie. * Długość minimum 25 cm. d 1

24 24 KERAPRO PONADNORMATYWNY Kształtki Króćce dostudzienne Króciec dopływowy (GZ) KeraPro ponadnormatywny KeraPro Króćce dopływowe (GZ) ponadnormatywne Średnica Uszczelka System połączeń Długość Ciężar Wytrzymałość na zgnitanie Klasa nośności DN FN Króciec dopływowy (GZ) cm kg/szt. kn/m 200 K C K C K C K C K C K C K C K C

25 25 KERAPRO PONADNORMATYWNY Kształtki Króćce dostudzienne Króciec odpływowy (GA) KeraPro ponadnormatywny KeraPro Króćce odpływowe (GA) ponadnormatywne Średnica Uszczelka System połączeń Długość Ciężar Wytrzymałość na zgniatanie Klasa nośności Króciec odpływowy (GA) DN FN cm kg/szt. kn/m 200 K C K C K C K C K C K C K C K C

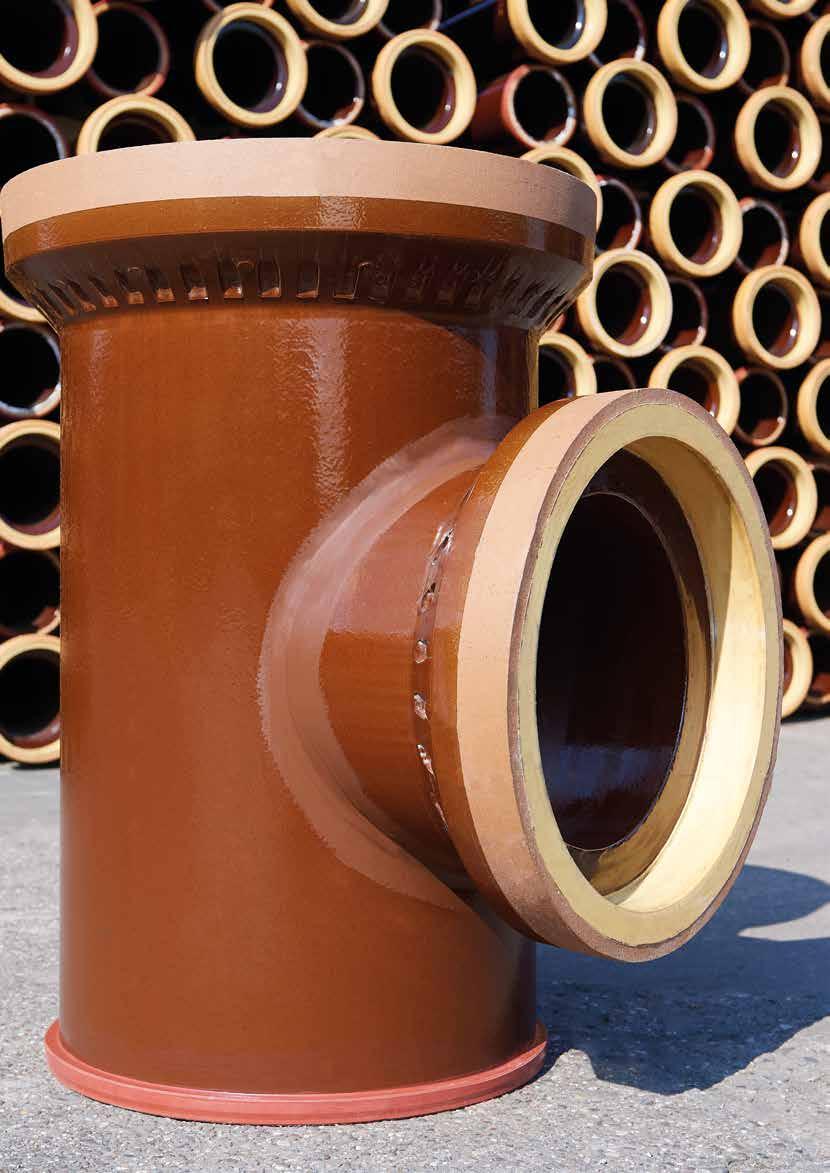

26 26 XXX xxx KSZTAŁTKI SPECJALNE

27 27 XXX xxx Precyzyjne rozwiązanie dla szczególnych wymagań!.. Kształtki kielichowe/ bezkielichowe.. Siodła kielichowe/ bezkielichowe.. Klasy nośności w zależności od potrzeb klienta.. Zmienne średnice nominalne dopływów.. Przyłącze na dowolnej założonej wysokości wg życzenia klienta.. Rozwiązania przyłączy dla rury z dowolnego materiału KSZTAŁTKI DLA SPECJALNYCH ZASTOSOWAŃ TRÓJNIKI I REDUKCJE MIMOŚRODOWE Trójniki mimośrodowe po trójniki ze zlicowanym dnem to zindywidualizowane rozwiązania do stosowania w sytuacjach szczególnych w konstrukcji kanału. Dotyczy to zarówno obszarów nowo układanych rurociągów, jak i rurociągów wymienianych. W szczególności, w przypadku wymiany kanałów o niewystarczających przekrojach na kanały o większej średnicy, przykanaliki pozostają na swoich pierwotnych rzędnych. W przypadku konieczności ponownego montażu przykanalików na kolektorze głównym, oraz konieczności wymiany wykonanego przyłączenia do kolektora głównego, proponujemy Państwu zastosowanie bezkielichowych trójników naprawczych, których rolą jest dostosowanie się do indywidulanych potrzeb klienta. W tym celu, w odniesieniu do obiektu, oferujemy precyzyjnie wykonane kształtki w zakresie średnic od 50 do DN 800 z dopływem w średnicach DN 150/200/250. Na specjalne zamówienie wykonywane są również większe średnice dopływów. Dopływ wykonywany jest prostopadle do osi kolektora pod kątem 90 stopni. Dla trójników do DN 350 możliwa jest również wersja 45 stopni. Trójniki mogą być produkowane w 4 wariantach ze zmiennym wymiarem e. Króćce przyłączeniowe mogą być wówczas wykonane każdorazowo z kielichem lub bez. W przypadku trójników kielichowych należy mieć na uwadze rozróżnienie na prawe i lewe trójniki (w zależności od kierunku przepływu). Trójniki bezkielichowe zabudowywane są przy pomocy manszet reparacyjnych. Trójniki kielichowe posiadają system połączeń C z uszczelką K z PU. System połączeń - wlotowe króćce dostudzienne : Uszczelka L DN 150 (System F) / uszczelka L 00 lub uszczelka K (System C) / uszczelka K od 50 Klasy nośności króćców: Od 00 króćce wykonywane są w klasie normatywnej oraz ponadnormatywnej. Przyłącza: Za pomocą odpowiednich adapterów oraz manszet reparacyjnych możliwe jest wykonanie przyłączy z różnych materiałów.

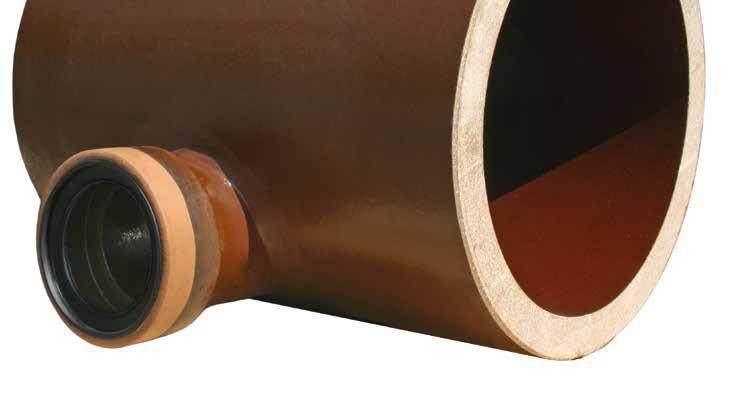

28 28 KSZTAŁTKI SPECJALNE Trójniki mimośrodowe c DN 1 e a b Trójnik 90 stopni, ze zlicowanym dnem. Trójniki mimośrodowe DN 1 FN (kn/m) N/H a cm b cm max wysokość c max w cm (N) (H) DN N/H (N) 150/ , (H) 150/ , (N) 150/ ,5 10 7,5 50 N/H (N) 150/200/ ,5 12,4 9,9 7, (H) 150/200/ ,5 12,4 9,9 7, (N) 150/200/ ,5 17,3 14,8 12, (H) 150/200/ ,5 17,3 14,8 12, (N) 150/200/ ,5 22,4 19,9 17, (H) 150/200/ ,5 22,4 19,9 17, (H) 150/200/ ,2 24,7 22, (H) 150/200/ ,1 29,6 27,1 Wskazówki: Wymiar e min = 0 to wartość dla trójników ze zlicowanym dnem. Wymiar e można wybrać dowolnie. N = obciążenie normatywne / H = obciążenie ponadnormatywne

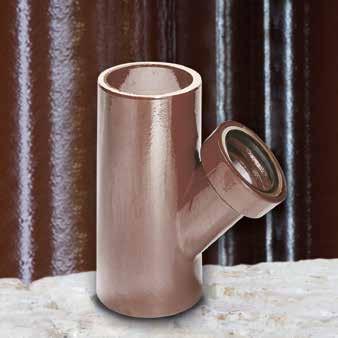

29 29 KSZTAŁTKI SPECJALNE Trójniki mimośrodowe c e DN 1 e c b a Wersja: Rura główna z kielichem/dopływ z kielichem c e b a Wersja: Rura główna z kielichem/dopływ bez kielicha c DN 1 DN 1 e c c e e b a Wersja: Rura główna bez kielicha/dopływ z kielichem c e DN 1 e c b a Wersja: Rura główna bez kielicha/dopływ bez kielicha

30 30 KSZTAŁTKI SPECJALNE Redukcje mimośrodowe KSZTAŁTKI DLA SPECJALNYCH ZASTOSOWAŃ REDUKCJE MIMOŚRODOWE Dla szczególnych przypadków zastosowania oferujemy Państwu, oprócz redukcji standardowych redukcje mimośrodowe. Dla wielu kombinacji średnic nominalnych możliwe jest wykonanie redukcji ze zlicowanym dnem. Redukcje wykorzystywane są celem zwiększenia bądź zmniejszenia średnicy nominalnej. Redukcje mimośrodowe produkowane są na zamówienie zgodnie z życzeniami klienta. W przypadku przebudowy kolektorów na terenie obszarów silnie zurbanizowanych, zastosowanie redukcji umożliwia wykonanie tymczasowego podłączenia istniejącego przewymiarowanego kolektora z nową studzienką. Dobór redukcji, dopasowanych do Państwa indywidualnych potrzeb następuje przez naszych specjalistów z działu technicznego. Wykonanie redukcji odbywa się w dwóch klasach wytrzymałościowych. W przypadku redukcji bezkielichowych, połączenie z kolektorem odbywa się przy pomocy manszet reparacyjnych. Dzięki kombinacji manszet reparacyjnych oraz pierścieni wyrównawczych przejścia te mogą być również stosowane dla innych rozwiązań materiałowych. Możliwe jest również rozwiązanie ze zintegrowanymi uszczelkami w oparciu o system połączeń C. DN 1 mm mm Inne średnice dostępne są na zapytanie. A DN 1 l A Redukcja mimośrodowa DN 300/DN 500

31 31 KSZTAŁTKI SPECJALNE Trójniki specjalne KSZTAŁTKI DLA SPECJALNYCH ZASTOSOWAŃ TRÓJNIKI SPECJALNE e Zastosowanie trójników specjalnych w systemach kanalizacyjnych czyni go bardziej elastycznym i wydajnym. Do średnicy DN 800 jesteśmy w stanie zaoferować każdą kombinację zarówno w klasie wytrzymałości normatywnej jak i ponadnormatywnej. Standardowe produkty są uzupełnione produktami specjalnymi zgodnie z zapotrzebowaniem naszych klientów. W przypadku wątpliwości dotyczących e zastosowania naszych produktów specjalnych prosimy o kontakt z nami. Nasze doświadczenie pozwala na dostosowanie odpowiedniego rozwiązania do państwa projektu. DN2 DN2 a DN1 e DN1 e a Trójnik 45 DN 1 bez kielicha i z Kielichem Trójnik 45 DN 1 i z Kielichem DN2

32 32 KSZTAŁTKI SPECJALNE Trójniki specjalne Trójnik 90 DN 1 bez kielicha, z kielichem Trójnik 90 DN 1 i z kielichem Trójniki specjalne DN 1 Normatywne 50 - DN 600, Normatywne 50 - DN 600 DN 1 FN (kn/m) FN (kn/m) FN (kn/m) FN (kn/m) FN (kn/m) FN (kn/m) FN (kn/m) N N N N N N N Trójniki specjalne DN 1 Ponadnormatywne 50 - DN 800, Normatywne 50 - DN 600 DN 1 FN (kn/m) FN (kn/m) FN (kn/m) FN (kn/m) FN (kn/m) FN (kn/m) FN (kn/m) H N N N N N N

33 33 KSZTAŁTKI SPECJALNE Trójniki specjalne Trójnik naprawczy DN DN 300 Manszeta ze stali szlachetnej N/H 00 - DN 300 Trójniki specjalne DN 1 Ponadnormatywne 50 - DN 800, Ponadnormatywne 50 - DN 400 DN 1 FN (kn/m) FN (kn/m) FN (kn/m) FN (kn/m) H H H H Trójniki specjalne DN 1 Ponadnormatywne 50 - DN 800, Ponadnormatywne DN DN 800 DN 1 FN (kn/m) FN (kn/m) FN (kn/m) FN (kn/m) FN (kn/m) H H H H H Połączenie Manszety ze stali szlachetnej N/H z trójnikiem naprawczym pozwala na indywidualne rozwiązanie w nowej jakości

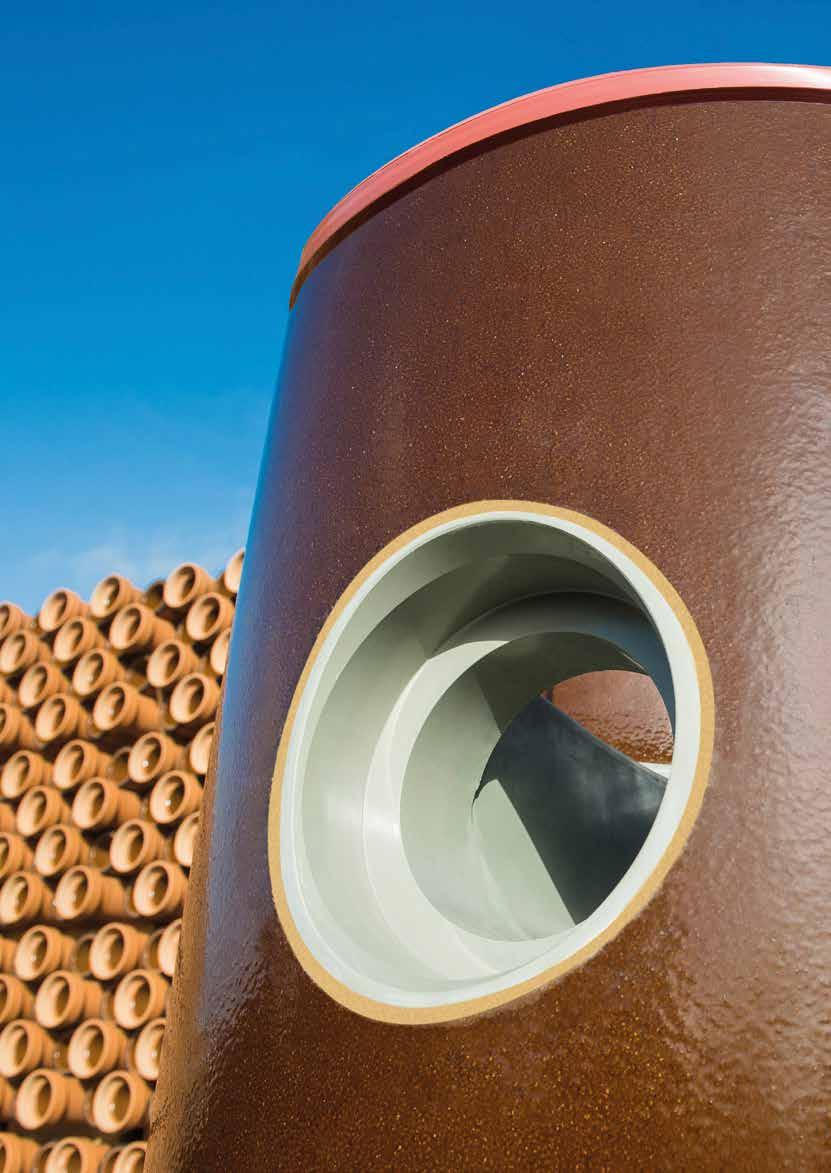

34 34 XXX xxx STUDNIE KERAPORT PROGRAM STUDNI Nasze studnie standardowe dostępne są w średnicach nominalnych DN 600 DN Inne średnice na zapytanie.

35 35 KERAPORT Studnie Niezwykle szczelne i odporne na korozję Urządzeniom stosowanym przy budowie kanalizacji sanitarnej, stawiane są coraz to wyższe wymogi. Ścieki sanitarne mają dziś znacznie bardziej agresywny charakter niż jeszcze kilka lat temu. Większe zapotrzebowanie na ciepłą wodę prowadzi do odmiennych reakcji chemicznych zachodzących w systemach kanalizacyjnych. Z uwagi na duże odległości przesyłu ścieków, systemy kanalizacyjne muszą wykazywać się niezawodnością pod kątem odporności na korozję oraz szczelności. Uwaga zarówno publicznych jak i prywatnych inwestorów kierowana jest na odpowiedni wybór studni kanalizacyjnych. Prawidłowa praca oczyszczalni ścieków zapewniona może być jedynie poprzez szczelnie pracujący system kanalizacyjny. Studnie produkcji Steinzeug-Keramo, zapewniają niezawodną eksploatację sieci kanalizacyjnej. Dzięki wysokiej odporności na korozję oraz szczelności studnie kamionkowe wypierają inne rozwiązania materiałowe. Każda studnia kamionkowa wykonywana jest według indywidualnych wytycznych. Właściwości produktu.. wysoka odporność na reakcje chemiczne.. odporność na działanie korozji spowodowanej biogenicznym kwasem siarkowym.. odporność na płukanie pod wysokim ciśnieniem.. brak odkształcania, długi okres użytkowania.. trwałość wynikająca z grubości ścianki.. brak negatywnego oddziaływania na środowisko, zrównoważony rozwój, ekonomiczność i wielopokoleniowość.. zintegrowane przyłącza do studni i zabezpieczenie przed wyporem.. korzystny cenowo i nie zajmujący dużo miejsca montaż.. zindywidualizowane rozwiązania systemowe dostosowane do placu budowy Szczegółowe informacje znajdą Państwo w naszej broszurze dotyczącej studni. INFOPOOL PROGRAM DOBORU STUDNI KERAPORT SCHACHTPROGRAMM KORROSIONSSICHER UND DICHT Broszurę można zamówić lub przeczytać na stronie

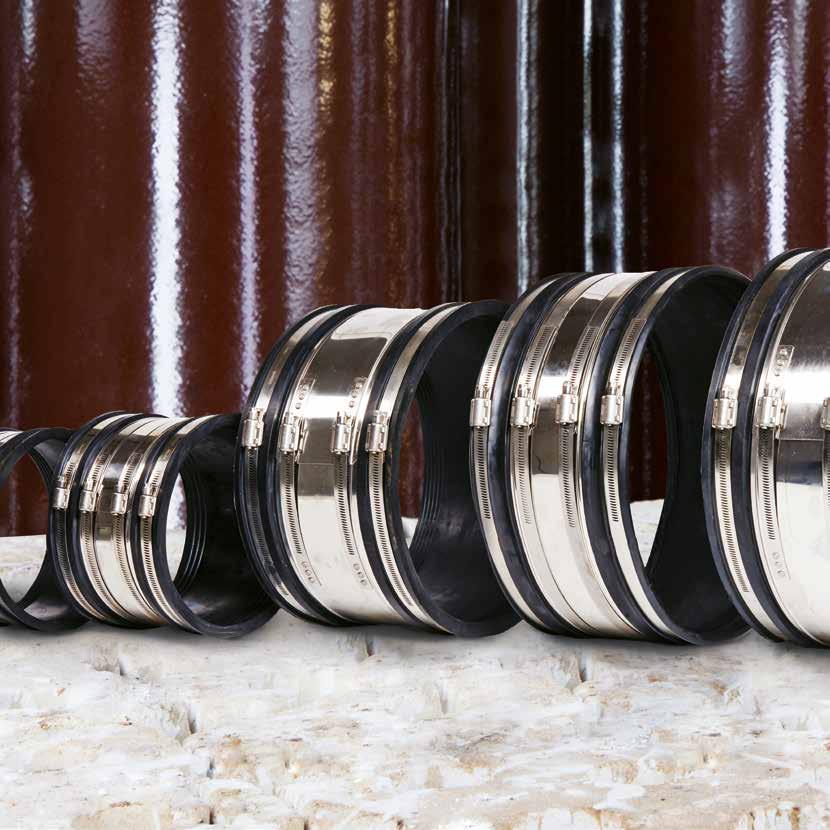

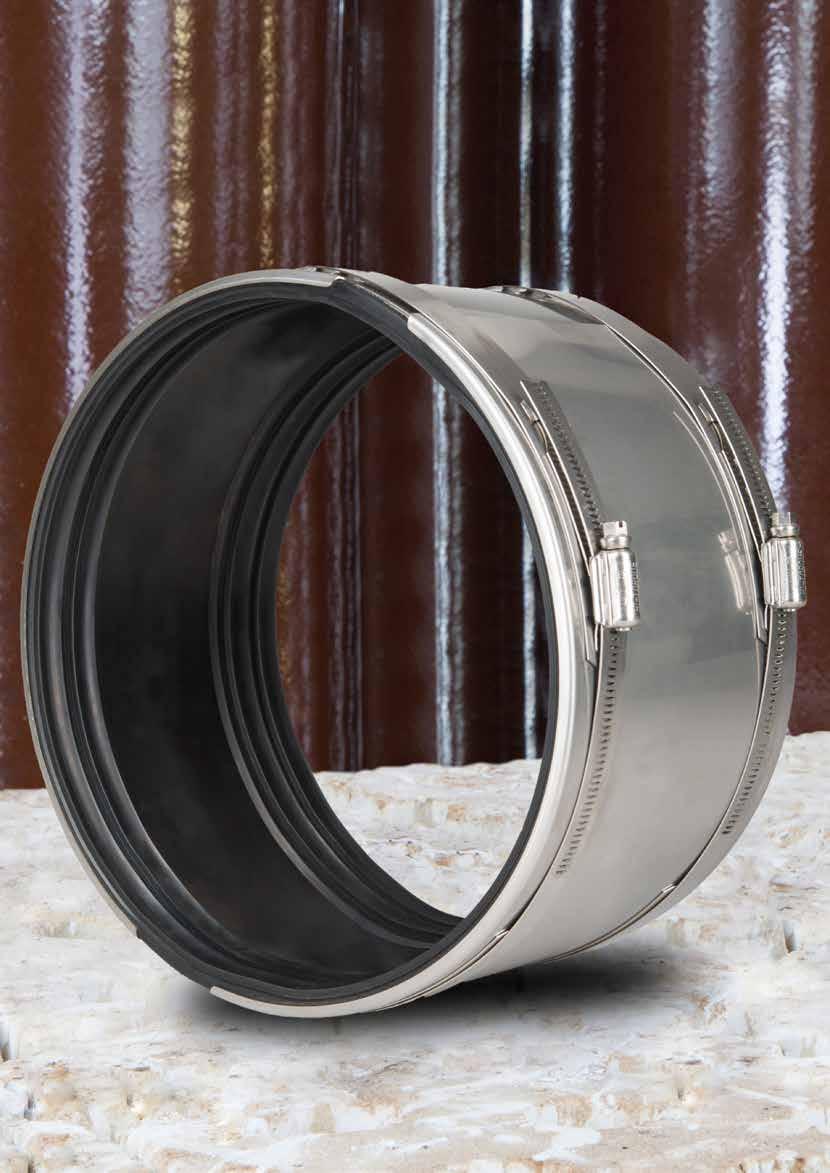

36 36 OSPRZĘT KERAMAT OSPRZĘT Optymalnie dostosowany do rur i kształtek: Oryginalny program osprzętu KeraMat. Manszeta reperacyjna N/H

37 37 KERAMAT Manszeta ze stali szlachetnej N/H Typ 2A obciążenie Typ 2A obciążenie normatywne ponadnormatywne Manszeta ze stali szlachetnej N/H Typ 2B obciążenie normatywne Typ 2B obciążenie ponadnormatywne Manszeta ze stali szlachetnej N/H do łączenia dwóch bosych końców rur Uniwersalne rozwiązanie do łączenia rur normatywnych oraz ponadnormatywnych: Manszeta dla czterech przypadków zastosowania. Pomaga ona nie tylko w minimalizacji stanów magazynowych w hurtowniach oraz na placu budowy, zapobiega również pomyłkom, ponieważ pasuje do wszystkich zastosowań w obrębie jednej średnicy nominalnej. Ponadto manszeta KeraMat ze stali szlachetnej N/H przekonuje również z ekonomicznego punktu widzenia. Kolejna zaleta: zintegrowany system RE. ONE 4 ALL Manszeta - cztery możliwości zastosowania.. Manszeta gwarantująca bezpieczeństwo oraz wysoką wytrzymałość... Spełnia wymogi normy EN 295 pod względem szczelności, odchyleń kątowych oraz siły ścinającej.. Zminimalizowanie stanów magazynowych w hurtowniach i na placu budowy.. Wykluczone niebezpieczeństwo pomyłki.. System RE (patrz strona 12) Średnica nominalna Zakres szerokości Szerokość Klasa nośności DN zewnętrzna d 3 mm / 200 / / / 240 mm W przypadku połączenia rur o dwóch klasach wytrzymałości, należy zastosować pierścienie wyrównawcze.

38 38 MANSZETY XXX xxx REPARACYJNE Typ 2B Wodoszczelność do 2,5 bar, aprobata techniczna DIBt Z Z INFOPOOL KALKULATOR MANSZET Manszety reparacyjne typ 2A i typ 2B Manszety reparacyjne KeraMat do łączenia dwóch bosych końców rur w klasie normatywnej (typ 2A) i ponadnormatywnej (typ 2B), w zakresie średnic nominalnych od DN 100 do DN Manszety reparacyjne z pierścieniami wyrównawczymi o grubościach 4, 8, 12, 16, 24 i 32 mm do łączenia dwóch bosych końców o różnych średnicach zewnętrznych od 160 do 1399 mm.

39 39 KERAMAT Manszety reparacyjne Typ 2A Obciążenie normatywne Typ 2A Obciążenie ponadnormatywne* Średnica nominalna Zakres szerokości Szerokość Klasa nośności Średnica nominalna Zakres szerokości Szerokość Klasa nośności DN zewnętrzny d 3 mm mm DN zewnętrzny d 3 mm mm / *szczelność 2,5 bar, dopuszczenie DIBt Z Infopool Program doboru manszet Dla połączenia bosych końców rur, przy pomocy kalkulatora INFOPOOL KALKULATOR MANSZET manszet dobierane są: typ manszety oraz liczba i typ koniecznych pierścieni wyrównawczych. Dostęp na naszej stronie internetowej: INFOPOOL Kliknij ikonę Infopool. Pierścień wyrównawczy KeraMat

40 40 KERAMAT Manszety reperacyjne RE-System Typ 2B (1.4301) z Systemem-RE (niebieski) Normatywne ** Typ 2B (1.4404) z Systemem-RE (żółty) Normatywne ** Średnica nominalna Zakres szerokości Szerokość Klasa nośności Średnica nominalna Zakres szerokości Szerokość Klasa nośności DN außen d 3 mm mm / DN außen d 3 mm mm / Typ 2B (1.4301) z Systemem-RE (niebieski) do DN 600 Ponadnormatywne */** Typ 2B (1.4404) z Systemem-RE (żółty) do DN 600 Ponadnormatywne ** Średnica nominalna Zakres szerokości Szerokość Klasa nośności Średnica nominalna Zakres szerokości Szerokość Klasa nośności DN außen d 3 mm mm DN außen d 3 mm mm * Wodoszczelność do 1,0 bar, aprobata techniczna DiBt Z , od DN 700 ** Wodoszczelność do 2,5 bar, aprobata techniczna DiBt Z , do DN 600

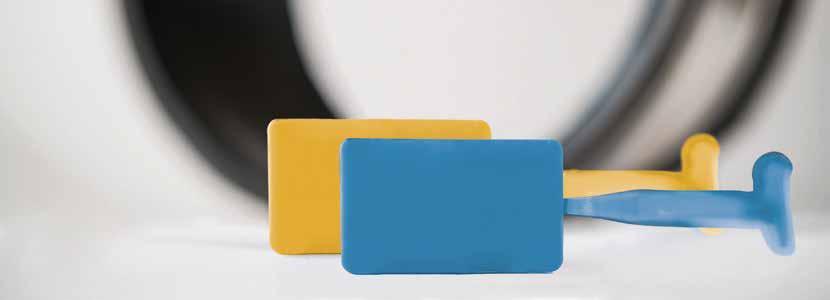

41 41 XXX xxx RE-SYSTEM Nasza manszeta ze stali szlachetnej N/H oraz manszeta typ 2B w średnicach DN 100 do DN 600 dostarczane są razem z opatentowanym systemem identyfikacji połączeń rur (RE- -System). Dzięki temu miejsca połączeń, które są wykonywane z wykorzystaniem naszej manszety mogą być oznaczone od wewnątrz, aby przy inspekcjach kanałów dokonywanych w przyszłości nie doszło do błędnych interpretacji. Ponadto, klient może rozpoznać, czy została również zamontowana wymagana przez niego manszeta reperacyjna. Podczas montażu manszety klips manszetowy umieszczany jest w szczycie między dwoma bosymi końcami rur. 1 2 RE-System (niebieski) dla manszet ze stali szlachetnej N/H i manszet Typ 2B (Gatunek stali ) RE-System (żółty) dla manszet Typ 2B (Gatunek stali ) 1. Manszeta 2. Re-System niebieski/żółty Zalety produktów Jednoznaczna klasyfikacja miejsca połączenia Unikanie niepotrzebnych kosztów modernizacji w wyniku błędnej interpretacji w przypadku przyszłych inspekcji kanału Zapewnienie jakości dzięki możliwości kontroli typu manszety od wewnątrz Prosty montaż Brak dodatkowych kosztów Oznakowanie znajduje się w szczycie rurociągu blisko ścianki rury Wytrzymałość na płukanie pod wysokim ciśnieniem.

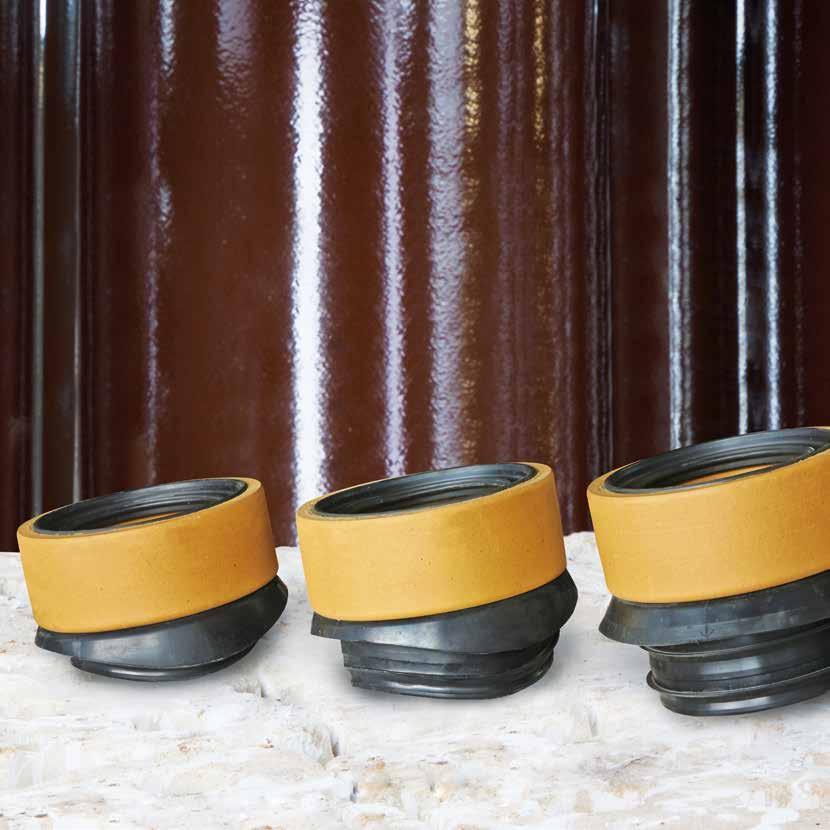

42 42 KERAMAT Osprzęt Manszeta ceramiczna MANSZETA CERAMICZNA 00 PERFEKCYJNE POŁĄCZENIE Rozwiązanie systemowe dostępne wyłącznie w firmie Steinzeug-Keramo. Manszeta ceramiczna stanowi optymalne rozwiązanie dla połączenia rur KeraBase 00 o wytrzymałości normatywnej (klasa wytrzymałości 200, wytrzymałość na zgniatanie 40 kn/m). Manszeta ceramiczna służy do połączenia dwóch bosych końców rur kamionkowych oraz do zabudowy kształtek na istniejącym ciągu. spełnia wymogi normy EN 295, dotyczące szczelności, odchylenia kątowego oraz wytrzymałości na ścinanie uszczelnienie guma: EPDM materiał pierścienia: stal szlachetna sklejenie czołowe gumy i tulei zapobiega kontaktowi między wodą/gruntem a taśmami Manszeta ceramiczna długość 175 mm średnica wewnętrzna 270 mm średnica zewnętrzna 310 mm

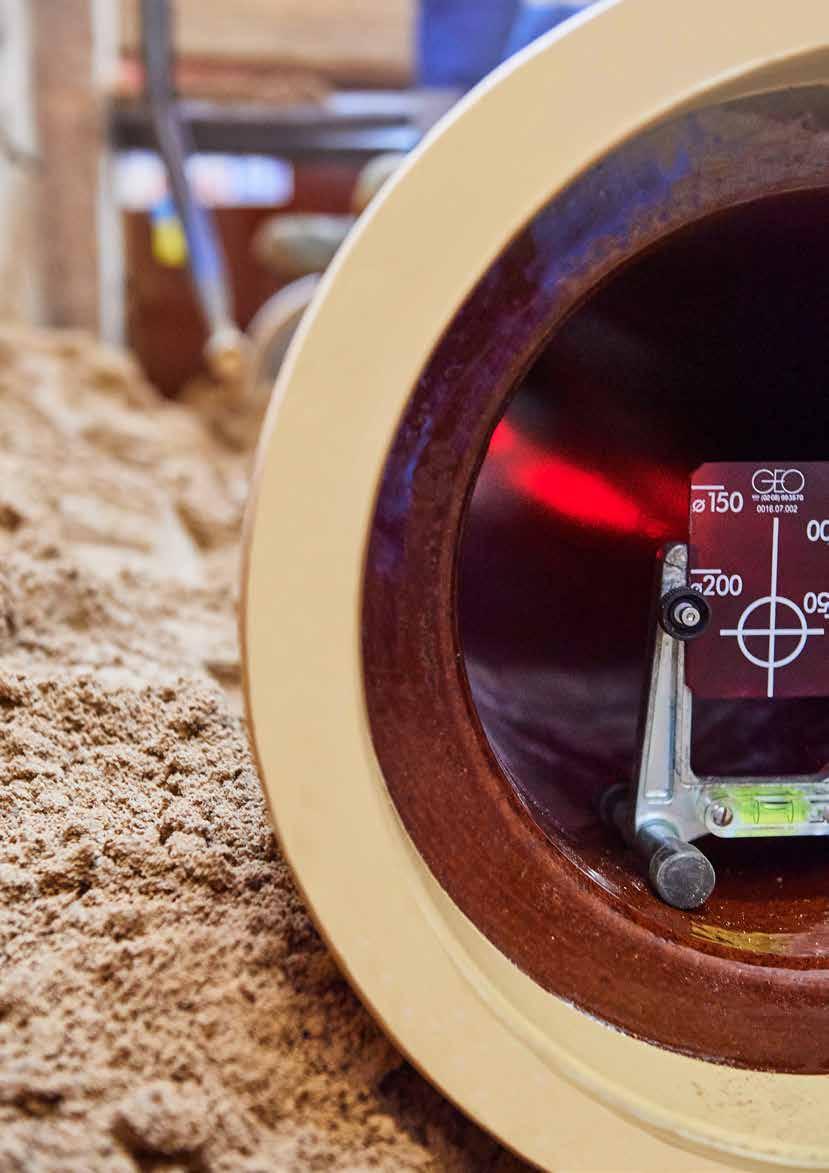

43 XXX xxx 43

44 44 SIODŁA Siodło C i F Przyłącza powykonawcze na: Rurach kamionkowych zgodnych z EN 295 Rurach kamionkowych przeciskowych zgodnych z EN 295 Rurach betonowych zgodnych z EN 1916 i DIN V 1201 Rurach żelbetowych zgodnych z EN 1916 i DIN V 1201 Siodło kamionkowe typu C DN 150 i 00 Średnica otworu wierconego: DN 150: 200 ± 1 mm 00: 257 ± 1 mm Siodło typu F z elastomeru kauczukowego/ ABS DN 125, DN 150 i 00 Średnica otworu wierconego: DN 125: 152 ± 1 mm DN 150: 172 ± 1 mm 00: 232 ± 1 mm

45 45 KERAMAT Siodła Siodło C i F zastosowanie w zależności od materiału, średnicy nominalnej oraz grubości ścianki Rury kamionkowe zgodne z EN 295 i ZP WN 295 Średnica nominalna Rury kielichowe Siodło* DN DN 125 DN N 200 H 250 N F F 250 H F F 300 N F F 300 H F F 350 N F F 400 N C 40 F 400 H C 40 F 450 H C 40 F 500 N C 40 F 500 H C 40 F 600 N C 40 F 600 H C 40 F 700 H C 70 C H C 70 C H C 100 C H C 100 C H C 100 C 100 Średnica nominalna Rury przeciskowe Siodło* DN DN 125 DN F F 250 F F 300 F F F 400 C 70 C C 70 C C 70 C C 70 C C 70 C C 100 C C 100 C C 100 C 100 * Rodzaj siodła dobierany jest w zależności od grubości ścianki rury. Rury betonowe i inne Siodło Grubość ścianki mm C C C C C C C C W przypadku rur żelbetowych należy zwracać uwagę na to, aby zbrojenie było przykryte. Siodło typu F KeraMat Instrukcje montażu naszych akcesoriów dostępne są online. Strona została zoptymalizowana do wyświetlania na urządzeniach mobilnych. Wykorzystaj kod QR.

46 46 WYKONAWSTWO siodła Siodło typu C40, DN 150 Siodło typu C160, DN 150 Siodło C40, DN 150 Siodło typu C Siodło ceramiczne wyposażone w elastomerową uszczelkę wargową DN 150 / 00 Nawiertka na rurach średnio- i wielkogabarytowych Grubość ścianki od 40 mm do 200 mm Rury kamionkowe od DN 400 Siodło typu F Siodło ABS z kielichem wykonanym z elastomeru kauczukowego. DN 125 / DN 150 / 00 Nawiertka na średnicach mniejszych Rura kamionkowa od 50, przeciskowa rura kamionkowa od 00

47 47 WYKONAWSTWO siodła Wykonanie nawiertki na rurach kamionkowych Zgodnie z EN 1610 przyłącza powinny być umiejscowione w górnej części obwodu rury, najlepiej pod kątem 45 w stosunku do osi kanału. Odstępy pomiędzy nawiertakami oraz w stosunku do kielicha bądź bosego końca muszą wynosić co najmniej 250 mm. Przy wystarczającej długości rury, dopuszczalne jest wykonanie maksymalnie dwóch nawiertek, a minimalny odstęp w świetle nie może być mniejszy niż 250 mm. W przypadku rozbieżnych wariantów należy wykonać sprawdzające obliczenia statyki. Typ 2B do obciążeń ponadnormatywnych D B D B = średnica otworu wierconego Siodło na szczycie rury. Siodło przesunięte w prawo i w lewo Przekrój poprzeczny D B D B D B = średnica otworu wierconego Siodło - prawe Siodło - lewe Widok z boku

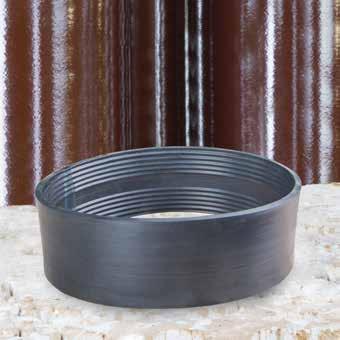

48 48 KERAMAT Osprzęt Pierścienie uszczelniające P-uszczelka KeraMat U-uszczelka KeraMat P-uszczelka KeraMat P-uszczelka Uszczelki P, wykonane w klasie normatywnej i ponadnormatywnej, stsowane są jako elementy uszczelniające uszczelek K i S systemu połączeń C dla bosego końca skróconych rur i kształtek. Dodatkowo są one stosowane jako pierścienie uszczelniające w przejściu z bosego końca systemu połączeń F na uszczelkę K systemu połączeń C, a ich średnica nominalna wynosi 00 do DN 600. U-uszczelka KeraMat d3 U-uszczelka Dla połączenia bosego końca rur z innych materiałów z kielichem rur kamionkowych z uszczelką L w systemie połączeń F. U-uszczelka wykonana jest z elastomeru kauczukowego. Rura kamionkowa Średnica zewnętrzna rury obcej Średnica Uszczelka System połączeń Wytrzymałość na zgniatanie Klasa nośności Rura żeliwna Rura z tworzywa sztucznego DN FN kn/m N d 3 mm SML GGG PVC-U 100 L F ± ,3/ L F ± ,3/ L F ± / 2,9 160 ±0,4/ L F ± ,4/ L F ± ,4/ 0 d 3 mm

49 49 KERAMAT Osprzęt elementy uszczelniające ELEMENTY USZCZELNIAJĄCE Element uszczelniający BKL z pierścieniem styropianowym Element uszczelniający BKL, do zabudowy w studniach betonowych. Służy do podłączenia rur kamionkowych kielichowych w systemie F. Element stabilizujący wykonany ze styropianu. DN Element uszczelniający BKK Element uszczelniający BKK, do zabudowy w studniach betonowych. Służy do podłączenia rur kamionkowych kielichowych w systemie C z uszczelką K/S. Element stabilizujący ABS DN 300 DN 400 DN 500 DN 600

50 50 XXX xxx

51 51 KERAMAT Środki pomocnicze ŚRODKI POMOCNICZE Okładziny kamionkowe KeraMat 2 Strzemię zaciskowe KeraMat Format Liczba na 1 m² Ciężar DN ca. kg/st , ,70 Dolna warstwa okładziny wyposażona jest w żłobienia celem poprawy przyczepności podczas montażu. Strzemię zaciskowe wykorzystywane jest podczas próby szczelności kanału, z wykorzystaniem powietrza lub wody. Dostępne dla średnic DN 100, DN 125, DN 150 oraz 00. Korek kamionkowy umieszczany jest w kielichu odgałęzienia i zabezpieczany przy pomocy strzemienia zaciskowego. 3 2-składnikowy zestaw klejący KeraMat 4 Smar KeraMat Dla szczelnego łączenia powierzchni ceramicznych. Możliwa obróbka przy wilgotnej powierzchni. Smar w pojemnikach 1- i 3- kilogramowych, służy do minimalizacji siły tarcia podczas montażu. Dostosowany do wszystkich systemów połączeń zgodnie z EN 295 i ZP WN

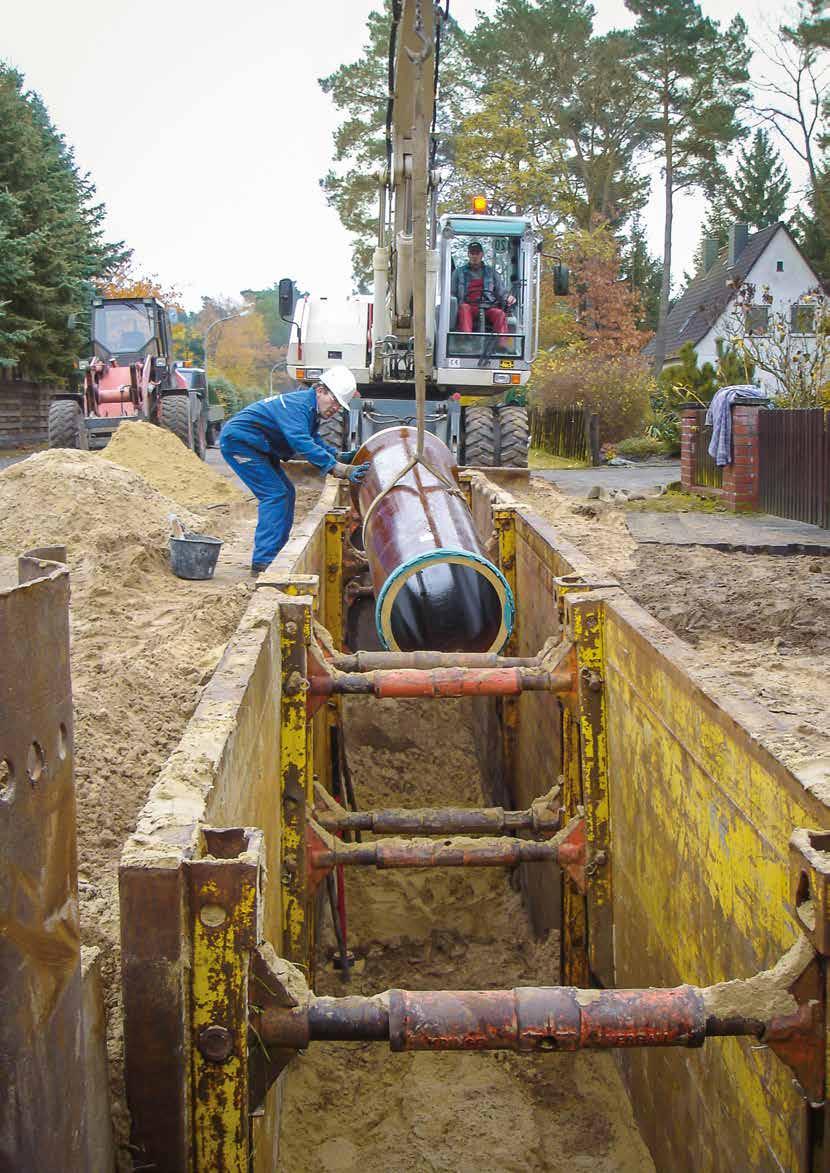

52 52 METODA OTWARTEGO WYKOPU PŁYNNA REALIZACJA INWESTYCJI- WSZYSTKO JEST KWESTIĄ DO UZGODNIENIA INFOPOOL KALKULATOR OBLICZEŃ HYDRAULIKI INFOPOOL KALKULATOR WYPORU ORAZ PROGRAM DOBORU STUDNI Możliwości zastosowania.. Uzbrojenie nowych terenów.. Odnowienie istniejących sieci.. Przyłącza domowe

53 53 INFOPOOL Infopool zawiera osiem modułów obliczeniowych, ok. 800 rysunków CAD naszego asortymentu oraz dokumenty dot. naszych rur, studni i osprzętu. Ponadto znajdą Państwo informacje na temat profesjonalnego wykonania przewodów kanalizacyjnych przy użyciu systemów rur kamionkowych. INFOPOOL KALKULATOR MANSZET Dostęp za pośrednictwem naszej strony internetowej: Po prostu kliknij na ikonę Infopool. INFOPOOL KALKULATOR STATYKI INFOPOOL KALKULATOR RENTOWNOŚCI

54 54 PODSTAWY Podstawy Projektowania PROFESJONALNE DORADZTWO TECHNICZNE OD POCZĄTKU DO KOŃCA TRWANIA INWESTYCJI Ciągle tworzymy innowacyjne, pionierskie rozwiązania oparte na praktyce. Wykraczamy przy tym poza horyzonty i wykorzystujemy synergię w budownictwie podziemnym. Wyznaczamy tematy konferencji, sympozjów, wykładów i seminariów oraz budujemy sieci i platformy. Podtrzymujemy przy tym bliskie, osobiste kontakty z klientami. Jesteśmy Inżynierami branży sanitarnej Na etapie projektowania sieci kanalizacyjnych stawiamy na rozwiązania o najwyższej trwałości, trwałość rozwiązań technicznych stanowi czynnik cenotwórczy dla późniejszych etapów eksploatacji. Rozwiązania techniczne wysokiej trwałości generują oszczędności w zakresie kosztów utrzymania sieci. Systemy kanalizacyjne z kamionki stanowią niezwykle trwałe oraz ekonomiczne rozwiązania do budowy sieci kanalizacji grawitacyjnej. Ponadto są materiałem podlegającym w 100% recyklingu. RUBRIK Wsparcie techniczne osobiste oraz on-line, na wszystkich etapach realizacji inwestycji. HANDBUCH LEITFADEN FÜR DEN BAU VON ABWASSERROHRSYSTEMEN Więcej informacji na temat fachowej zabudowy naszych rur, znajdziecie Państwo w naszym Poradniku. Zamów lub przeczytaj na

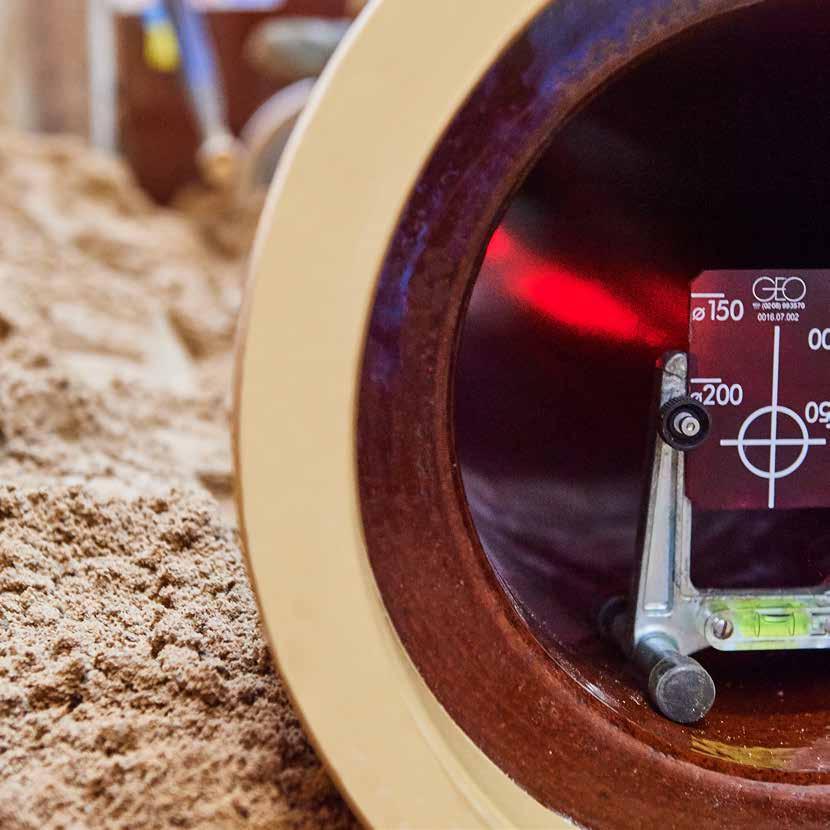

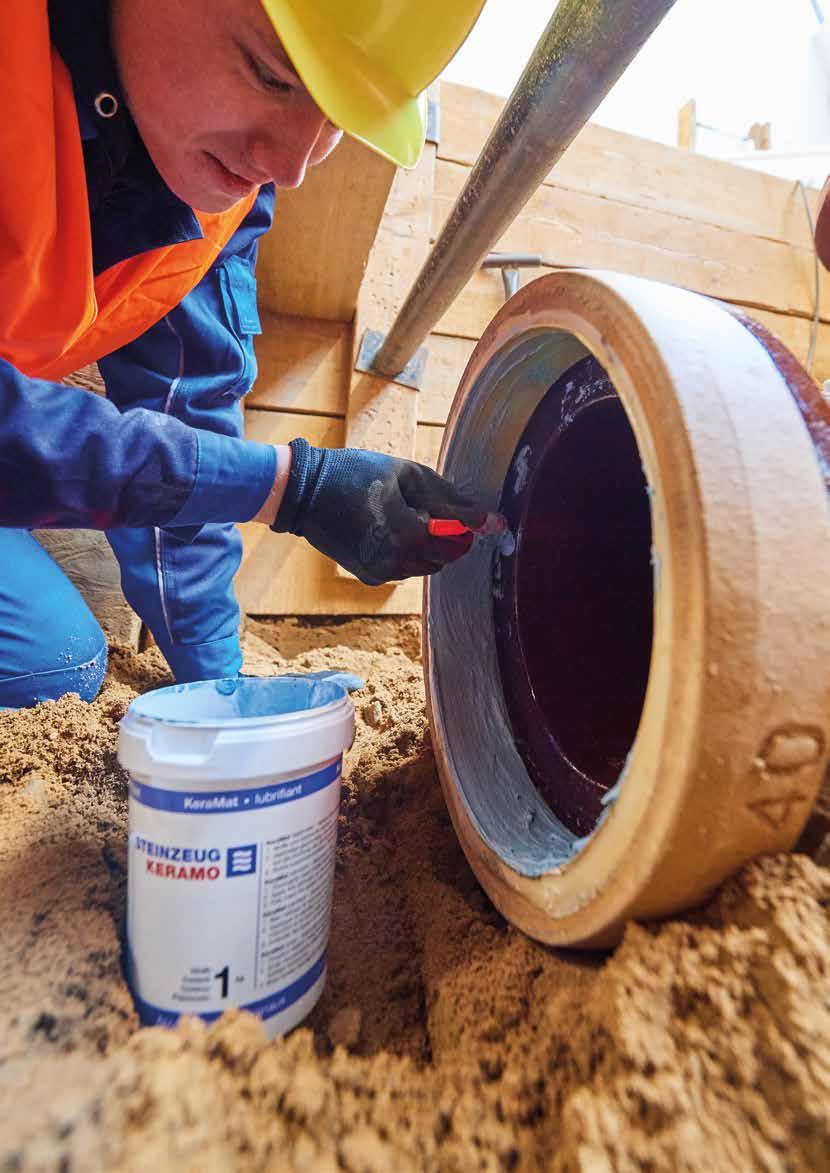

55 Ste 55 PODSTAWY Instrukcja montażu 1 1 Używaj ty lko inzeug-keramo oryginalnego smaru firmy KaraMat Nasz film instruktażowy o właściwej zabudowie rur kamionkowych Steinzeug Keramo można znaleźć na stronie internetowej:

56 56 STEINZEUG-KERAMO XXX xxx W PIGUŁCE

57 57 STEINZEUG-KERAMO W PIGUŁCE Certyfikaty CERTYFIKACJA JAKOŚĆ NASZYCH PRODUKTÓW Wszystkie nasze produkty cechuje wysoka jakość. Jakość oznacza bezpieczeństwo i niezawodność. Bezpieczeństwo i niezawodność budują zaufanie - zaufanie do naszych produktów. Produkcja naszych wyrobów odbywa się na najwyższym poziomie technologicznym, gwarantująym najwyższą jakość. Wymogi techniczne dla rur i kształtek kamionkowych zostały okreśklone w normie EN 295, części 1 do 7. Ponadto nasze produkty są kontrolowane pod kątem zgodności z wymogami programu certyfikacji ZP WN 295, który definiuje parametry wyższe niż norma EN 295. Nasz wewnętrzny system kontroli jakości, dobrowolna kontrola zewnętrzna oraz prawa do użytkowania różnych znaków jakości, w tym między innymi MPA, NRW, Benor, NF, Grisk, IKOBKB i Qplus,stanowią gwarancje jakości całej naszej oferty oraz spełninia wysokich standardów, które przekraczają prawne oraz normatywne wymogi Normy Europejskiej EN 295. Co najważniejsze, wymienione znaki jakości budują zaufanie naszych klientów, którzy mogą całkowicie polegać na gwarantowanych cechach jakościowych naszych produktów. Jednocześnie, potwierdzają one wdrożenie i wykorzystywanie przez naszą firmę systemu zarządzania jakością zgodnego z normą ISO 9001:2015. Ponadto jakość produktów potwierdza także wiele innych certyfikatów: CSTB Centre Scientifique et Technique du Bâtiment, Marne-la-Vallée/Frankreich BENOR Copro COPRO is recognized by the Belgian Government as organism of control, 1731 Zellik (Asse) Swiss Quality Qplus Zertifizierungen, Zürich/Schweiz IKOBKB NL-BSB Nederlands Bouwstoffenbesluit, Niederlande Gris Güteschutzverband Rohre im Siedlungswasserbau, Wien/ Österreich MPA NRW Materialprüfungsamt Nordrhein-Westfalen

58 58 STEINZEUG-KERAMO W PIGUŁCE Wytyczne STEINZEUG-KERAMO WYZNACZA KRYTERIA W BUDOWNICTWIE KANALIZACJI PUNKT PO PUNKCIE Odporność na oddziaływanie substancji chemicznych/fizycznych obciążenia mechaniczne Niezmienna w czasie funkcjonalność systemów kanalizacyjnych Naturalność surowców Glina, woda i szamot mieszanka nie może być bardziej naturalna. Rozwiązanie bezpieczne dla środowiska. Koszty konserwacji i napraw Oba obszary wydatków są niskie przyczynia się to do oszczędności w kasach publicznych, a przyszłe generacje nie muszą obawiać się o zastoje inwestycyjne. Możliwość recyklingu Naturalne surowce zostają poddane klasycznemu obiegowi odciąża to środowisko, zasoby naturalne i produkcję. Wytrzymałość, gęstość i twardość Wszystkie te trzy cechy dotyczą długiego okresu użytkowania dla żadnego innego materiału stosowanego do produkcji rur nie przeprowadzono badań obejmujących żywotność przewidzianą na ok lat. Zgodność z wymogami ochrony środowiska Kamionka jako surowiec spełnia wszystkie wymagania odnośnie ochrony środowiska naturalnego począwszy od pozyskiwania surowców, przez produkcję, aż po recycling. Odporność na ścieranie i korozję Oddziaływanie kwasów, procesy użytkowania oraz osady ściekowe nie stanowią obciążenia dla systemu kanalizacyjnego. Niezmienność właściwości technicznych w czasie W dosłownym słowa znaczeniu cechy kamionki wyrzeźbione są w kamieniu niezależnie od tego jakie jest otoczenie. Zrównoważony rozwój Trzy filary ekologia/ekonomia/aspekt społeczny opierają się wraz z kamionką na długotrwałym stabilnym fundamencie żaden inny surowiec nie jest tak wytrzymały. Cradle to Cradle Podobnie jak natura, tak kamionka również podlega zamkniętemu obiegowi bez odpadów, znacznego zużycia surowców czy też obciążenia dla środowiska naturalnego. Neutralne zachowanie wobec wód gruntowych i gruntu Z wód gruntowych pochodzi woda pitna, gleba wykorzystywana jest w rolnictwie oznacza to, że kamionka nie może w żaden sposób negatywnie oddziaływać na otoczenie. Okres użytkowania Kamionka przyczynia się do ogromnego, długotrwałego sukcesu względem środowiska, rentowności i zrównoważonego rozwoju.

59 59 STEINZEUG-KERAMO W PIGUŁCE Właściwości produktu WYJĄTKOWOŚĆ WŁAŚCIWOŚCI PRODUKTU Ciężar właściwy KN/m 3 Wytrzymałość na rozciąganie przy zginaniu do 40 N/mm 2 Wytrzymałość na ściskanie do 200 N/mm 2 Wytrzymałość na rozciąganie do 20 N/mm 2 Moduł sprężystości podłużnej... ~ N/mm 2 Współczynnik rozszerzalności cieplnej... K -1 ~ 5 x 10 6 Przewodność cieplna...~1,2 W/m x K Współczynnik Poissona... 0,25 Wytrzymałość na zgniatanie w zależności od średnicy nominalnej...od 32 do 160 kn/m Szczelność... 2,4 bar Odporność na korozję...spełnia Odporność chemiczna...ph 0 do 14 Mrozoodporność...spełnia Odporność biologiczna...spełnia Odporność na ozon...spełnia Twardość (według Mohsa)... ~ 7 Wytrzymałość zmęczeniowa przy obciążeniach zmiennych...odporny Ognioodporność...niepalny Chropowatość...k 0,02 mm Wytrzymałość na ścieranie...a m 0,25 mm Odporność na płukanie pod wysokim ciśnieniem bar Okres użytkowania lat i dłużej Czy znają już Państwo Cradle to Cradle? Nasze produkty posiadają certyfikaty jakości.

60 60 STEINZEUG-KERAMO W PIGUŁCE Usługi WSPARCIE BEZPOŚREDNIO I ONLINE... Jesteśmy do dyspozycji naszych klientów i partnerów, angażujemy się w opiekę nad nimi, towarzyszymy im podczas wszystkich podejmowanych działań i wspieramy w przypadku jakichkolwiek pytań w zakresie budowy kanałów. Ten obszerny zakres usług dostarczany jest przez naszych kompetentnych pracowników na całym świecie... regionalni przedstawiciele.. indywidualne doradztwo na budowie.. system informacyjny online dostępny 24 h na dobę Celem doboru elementów studzienek, prosimy o wypełnienie formularza. Zapraszamy do odwiedzenia naszej MATERIAŁY INFORMACYJNE SEMINARIA DOKUMENTACJA TECHNICZNA PROJEKTOWANIE WYKONASTWO PRZYKŁADOWY PRZEDMIAR ROBÓT strony internetowej i zapoznania się z świadczonymi przez nas usługami: INFOPOOL KALKULATOR STUDNI INFOPOOL KALKULATOR WYPORU INFOPOOL KALKULATOR STATYKI INFOPOOL KALKULATOR HYDRAULIKI

61 61 CRADLE TO CRADLE Steinzeug-Keramo obieg produktu w środowisku: odpowiedzialność w praktyce 8 Recykling. 100 % recykling produktów ceramicznych - szamot wraca do procesu produkcji 1 Surowce. Wydobycie gliny bez obciążenia dla środowiska z rekultywacją wyrobisk 7 Użytkowanie. Długotrwały okres użytkowania przy niskich kosztach eksploatacyjnych 2 Transport surowca. Ochrona środowiska poprzez niską emisję CO 2 : krótka droga transportu 6 Zabudowa. Doradztwo techniczne na budowie. Systemy rur kamionkowych dla technologii tradycyjnej oraz metod bezwykopowych 3 Przygotowanie surowca. Glina, szamot, woda: naturalne surowce 5 Logistyka. Optymalizacja logistyki przyjaznej dla środowiska. Elastyczna i szybka-krótką drogą 4 Proces produkcji Zastosowanie zasad Cradle to Cradle : Biogaz Wymienniki ciepła. Zielona energia elektryczna Szczegóły dostępne na stronie internetowej
