1 KERAMAT ORIGINAL PROGRAM OSPRZĘTU. JAKOŚĆ AŻ PO NAJDROBNIESZY SZCZEGÓŁ.

2 2 STEINZEUG-KERAMO ZAKŁADY PRODUKCYJNE: Niemcy: Frechen i Bad Schmiedeberg Belgia: Hasselt Holandia: Belfeld PRACOWNICY: ogółem 530 PRODUKTY: RYNKI: Kamionkowe rury i kształtki, studnie i osprzęt Europa Bliski i Daleki Wschód Kraje zamorskie

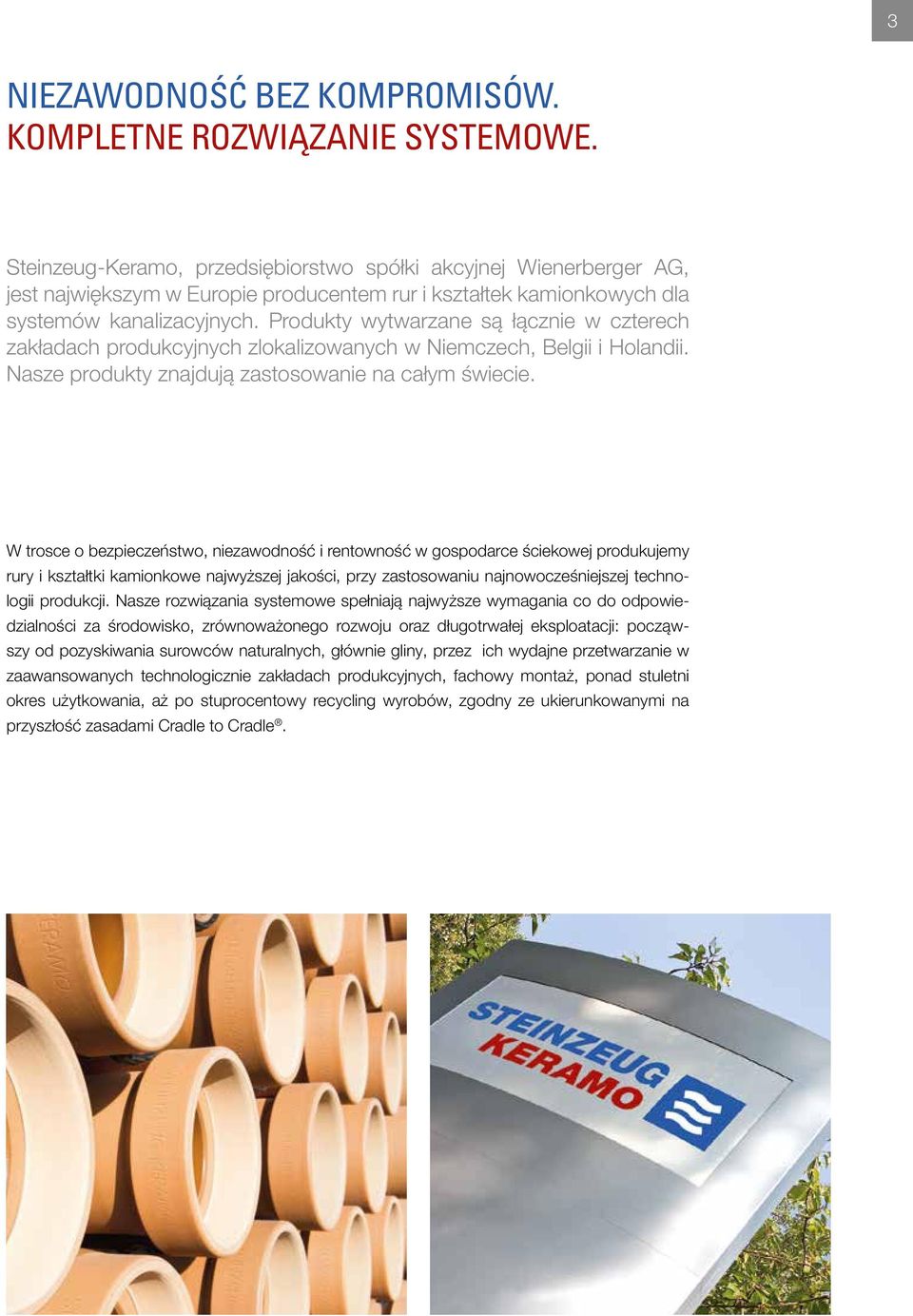

3 3 NIEZAWODNOŚĆ BEZ KOMPROMISÓW. KOMPLETNE ROZWIĄZANIE SYSTEMOWE. Steinzeug-Keramo, przedsiębiorstwo spółki akcyjnej Wienerberger AG, jest największym w Europie producentem rur i kształtek kamionkowych dla systemów kanalizacyjnych. Produkty wytwarzane są łącznie w czterech zakładach produkcyjnych zlokalizowanych w Niemczech, Belgii i Holandii. Nasze produkty znajdują zastosowanie na całym świecie. W trosce o bezpieczeństwo, niezawodność i rentowność w gospodarce ściekowej produkujemy rury i kształtki kamionkowe najwyższej jakości, przy zastosowaniu najnowocześniejszej technologii produkcji. Nasze rozwiązania systemowe spełniają najwyższe wymagania co do odpowiedzialności za środowisko, zrównoważonego rozwoju oraz długotrwałej eksploatacji: począwszy od pozyskiwania surowców naturalnych, głównie gliny, przez ich wydajne przetwarzanie w zaawansowanych technologicznie zakładach produkcyjnych, fachowy montaż, ponad stuletni okres użytkowania, aż po stuprocentowy recycling wyrobów, zgodny ze ukierunkowanymi na przyszłość zasadami Cradle to Cradle.

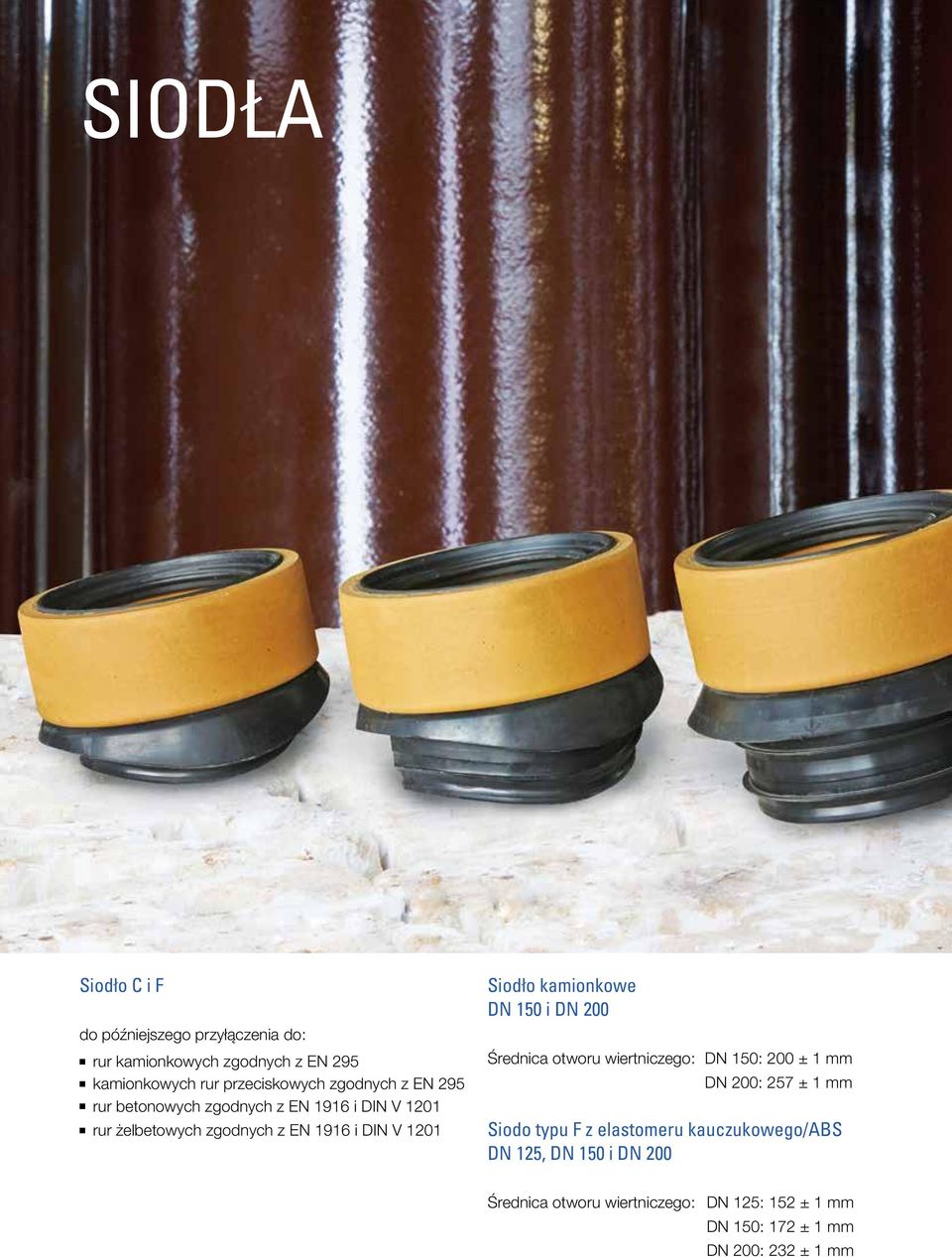

4 SIODŁA Siodło C i F do późniejszego przyłączenia do: rur kamionkowych zgodnych z EN 295 kamionkowych rur przeciskowych zgodnych z EN 295 rur betonowych zgodnych z EN 1916 i DIN V 1201 rur żelbetowych zgodnych z EN 1916 i DIN V 1201 Siodło kamionkowe DN 150 i DN 200 otworu wiertniczego: DN 150: 200 ± 1 DN 200: 257 ± 1 Siodo typu F z elastomeru kauczukowego/abs DN 125, DN 150 i DN 200 otworu wiertniczego: DN 125: 152 ± 1 DN 150: 172 ± 1 DN 200: 232 ± 1

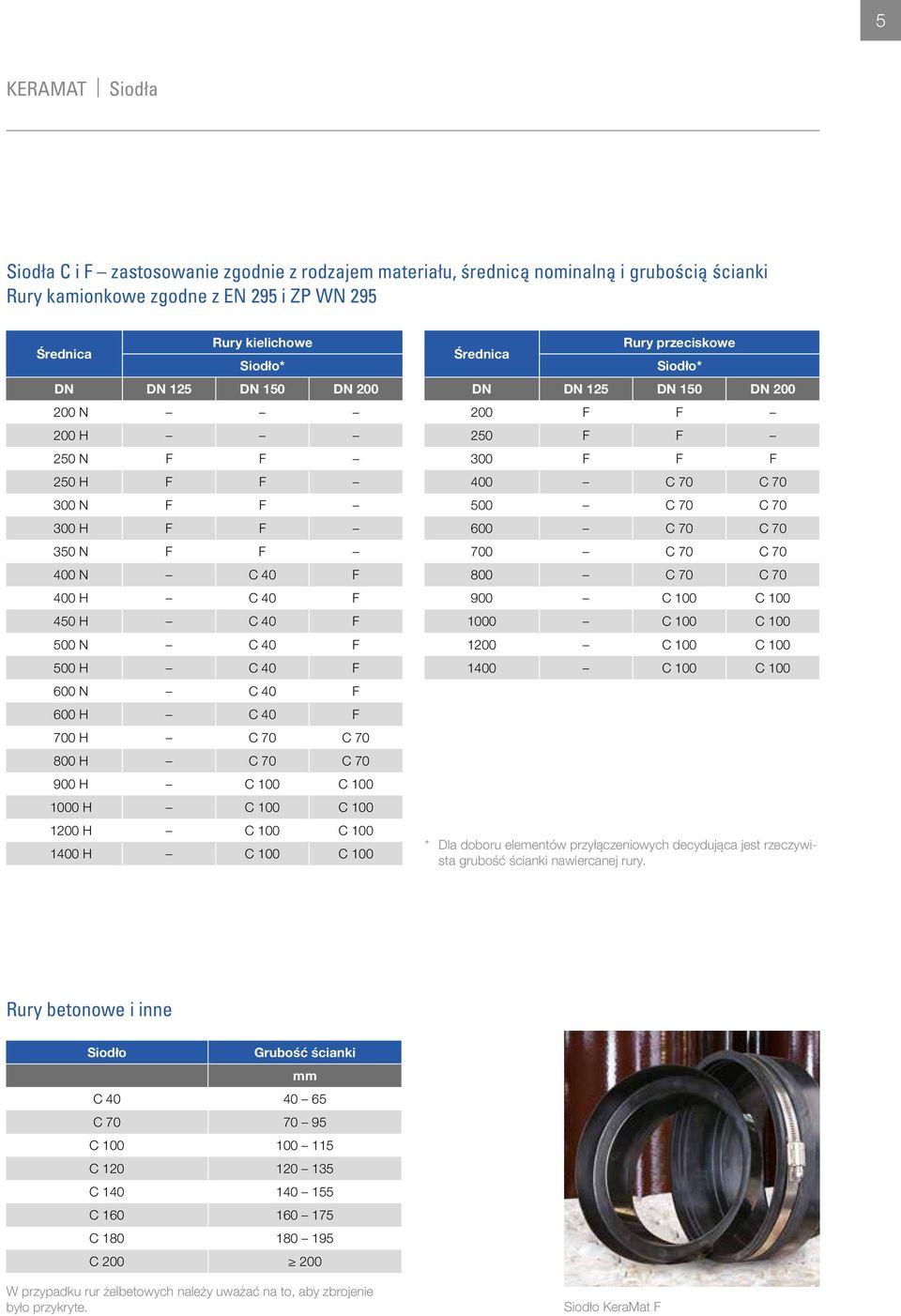

5 5 KERAMAT Siodła Siodła C i F zastosowanie zgodnie z rodzajem materiału, średnicą nominalną i grubością ścianki Rury kamionkowe zgodne z EN 295 i ZP WN 295 Rury kielichowe Siodło* DN DN 125 DN 150 DN N 200 H 250 N F F 250 H F F 300 N F F 300 H F F 350 N F F 400 N C 40 F 400 H C 40 F 450 H C 40 F 500 N C 40 F 500 H C 40 F 600 N C 40 F 600 H C 40 F 700 H C 70 C H C 70 C H C 100 C H C 100 C H C 100 C H C 100 C 100 Rury przeciskowe Siodło* DN DN 125 DN 150 DN F F 250 F F 300 F F F 400 C 70 C C 70 C C 70 C C 70 C C 70 C C 100 C C 100 C C 100 C C 100 C 100 * Dla doboru elementów przyłączeniowych decydująca jest rzeczywista grubość ścianki nawiercanej rury. Rury betonowe i inne Siodło Grubość ścianki C C C C C C C C W przypadku rur żelbetowych należy uważać na to, aby zbrojenie było przykryte. Siodło KeraMat F

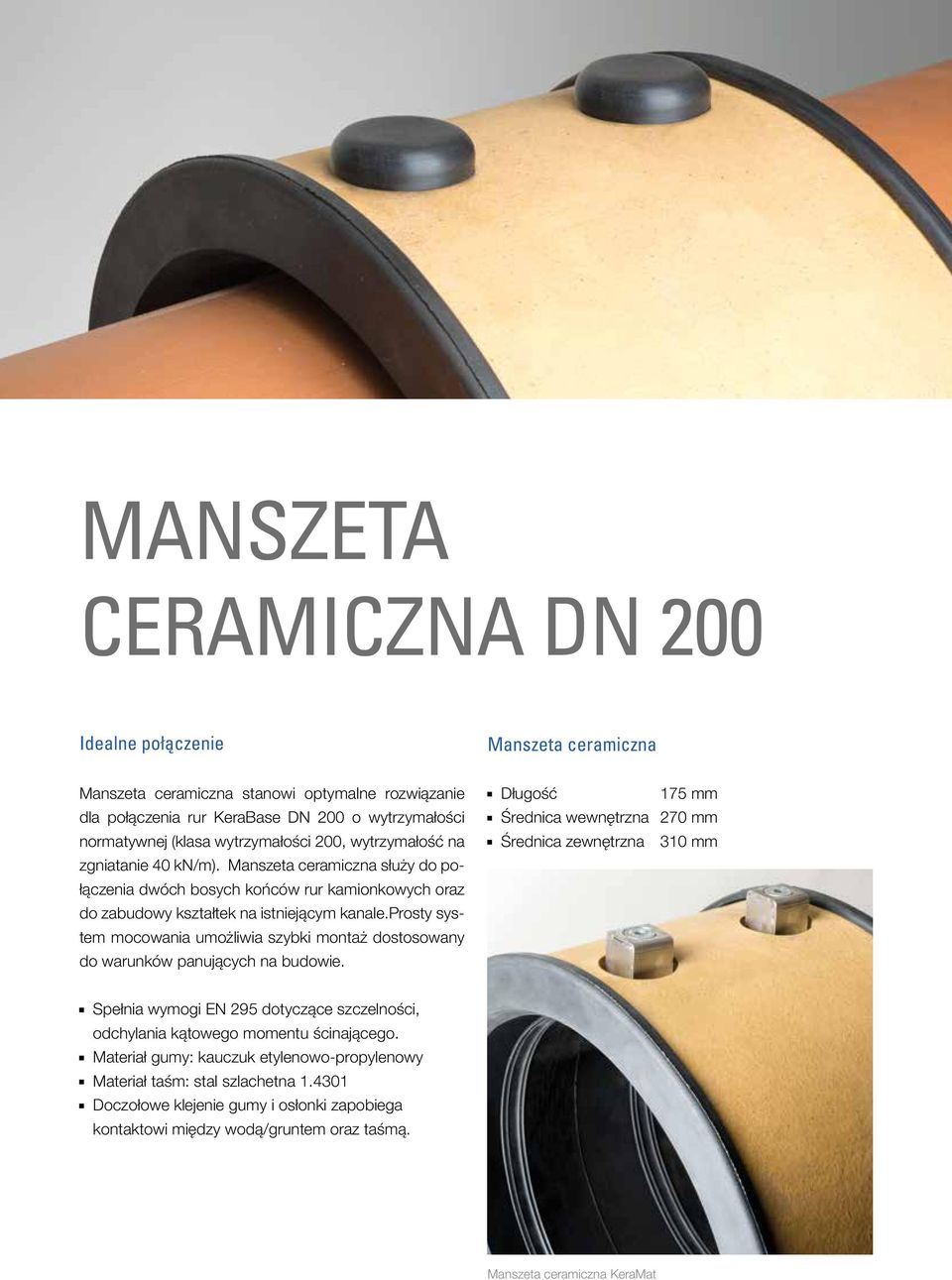

6 MANSZETA CERAMICZNA DN 200 Idealne połączenie Manszeta ceramiczna Manszeta ceramiczna stanowi optymalne rozwiązanie dla połączenia rur KeraBase DN 200 o wytrzymałości normatywnej (klasa wytrzymałości 200, wytrzymałość na zgniatanie 40 kn/m). Manszeta ceramiczna służy do połączenia dwóch bosych końców rur kamionkowych oraz do zabudowy kształtek na istniejącym kanale.prosty system mocowania umożliwia szybki montaż dostosowany do warunków panujących na budowie. Długość 175 wewnętrzna 270 zewnętrzna 310 Spełnia wymogi EN 295 dotyczące szczelności, odchylania kątowego momentu ścinającego. Materiał gumy: kauczuk etylenowo-propylenowy Materiał taśm: stal szlachetna Doczołowe klejenie gumy i osłonki zapobiega kontaktowi między wodą/gruntem oraz taśmą. Manszeta ceramiczna KeraMat

7 7 SYSTEM RE Nasze manszety reperacyjne typu 2B o średnicach nominalnych DN 100 do DN 600 są uzupełnione o opatentowany system rozpoznawania łączenia rur (system RE). Dzięki temu miejsca połączeń wykonane przy pomocy naszeych manszet reperacyjnego typu 2B mogą zostać oznaczone od wewnątrz, aby w przypadku przyszłych inspekcji kanału nie dochodziło do błędnych interpretacji. Klips manszety jest podczas montażu manszety reperacyjnej umieszczany między bosymi końcami rur w szczycie połączenia Korzyści z produktu 1 2 Manszeta reperacyjna Typ 2B System RE 2 Jednoznaczna klasyfikacja miejsca połączenia. Unikanie zbędnych kosztów napraw w wyniku błędnej interpretacji podczas przyszłych inspekcji kanału. Zapewnienie jakości dzięki możliwości kontroli typu manszety od wewnątrz. Łatwy montaż. Brak dodatkowych kosztów. Oznaczenie przylega w szczycie rury blisko do ścianki. Odporność na płukanie pod wysokim ciśnieniem.

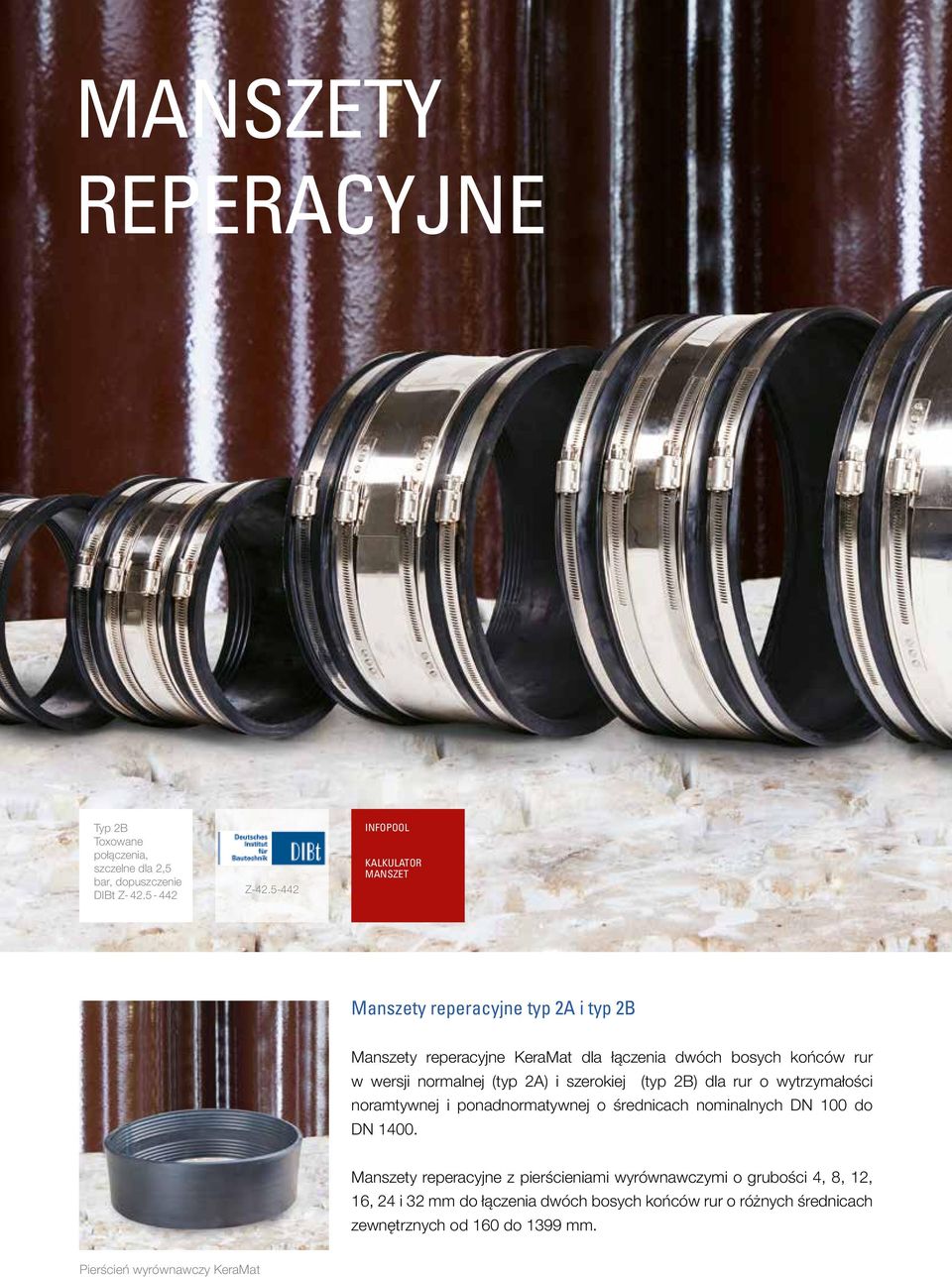

8 8 MANSZETY XXX xxx REPERACYJNE Typ 2B Toxowane połączenia, szczelne dla 2,5 bar, dopuszczenie DIBt Z Z INFOPOOL KALKULATOR MANSZET Manszety reperacyjne typ 2A i typ 2B Manszety reperacyjne KeraMat dla łączenia dwóch bosych końców rur w wersji normalnej (typ 2A) i szerokiej (typ 2B) dla rur o wytrzymałości noramtywnej i ponadnormatywnej o średnicach nominalnych DN 100 do DN Manszety reperacyjne z pierścieniami wyrównawczymi o grubości 4, 8, 12, 16, 24 i 32 do łączenia dwóch bosych końców rur o różnych średnicach zewnętrznych od 160 do Pierścień wyrównawczy KeraMat

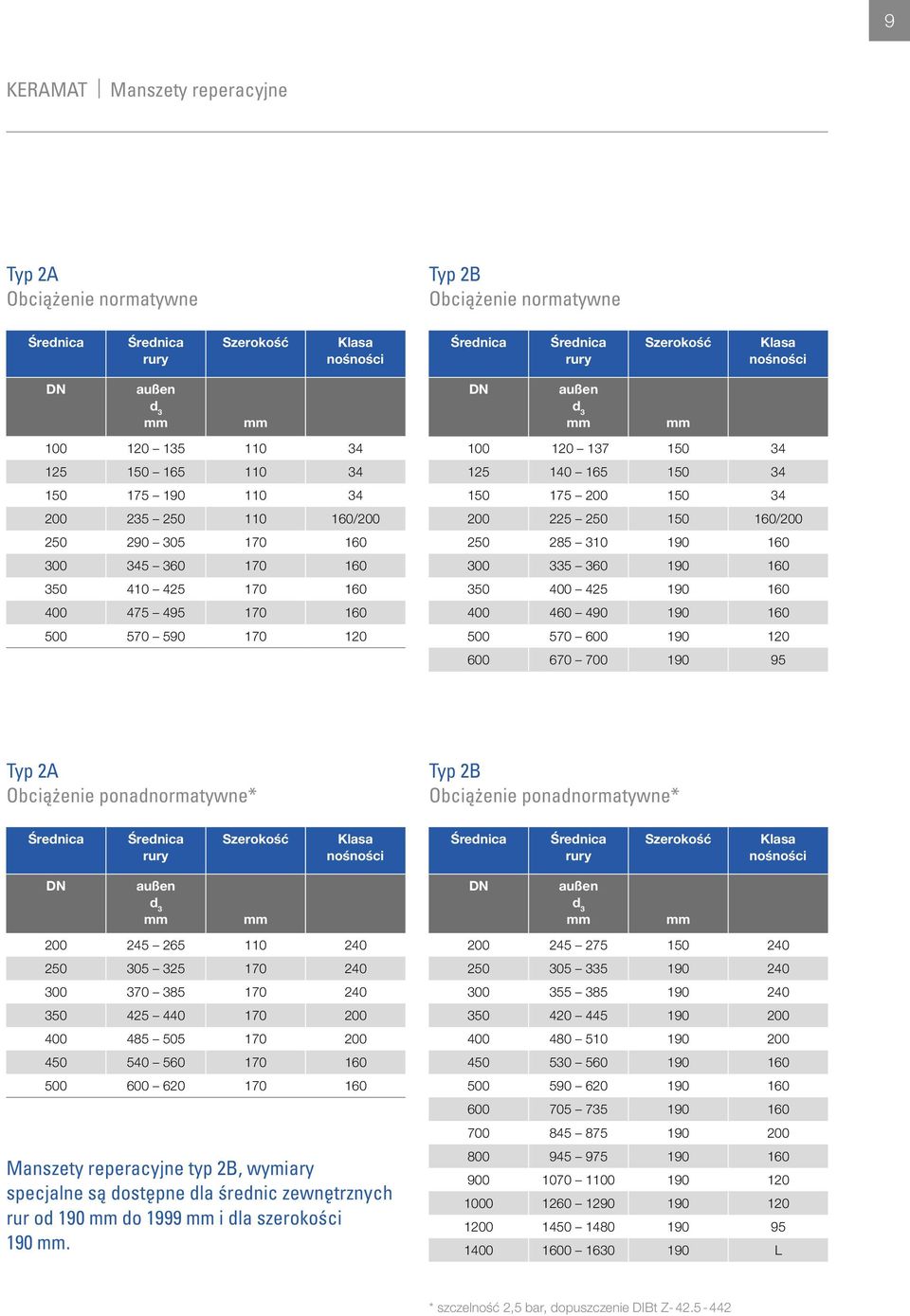

9 9 KERAMAT Manszety reperacyjne Typ 2A Obciążenie normatywne Typ 2B Obciążenie normatywne rury Szerokość Klasa nośności rury Szerokość Klasa nośności DN außen d / DN außen d / Typ 2A Obciążenie ponadnormatywne* Typ 2B Obciążenie ponadnormatywne* rury Szerokość Klasa nośności rury Szerokość Klasa nośności DN außen d Manszety reperacyjne typ 2B, wymiary specjalne są dostępne dla średnic zewnętrznych rur od 190 do 1999 i dla szerokości 190. DN außen d L * szczelność 2,5 bar, dopuszczenie DIBt Z

10 10 KERAMAT Pierścienie 24 uszczelniające 24 Pierścień pasowany KeraMat Pierścień przejściowy KeraMat Pierścień pasowany KeraMat Pierścienie pasowane dla średnic DN 200 do DN 5600w wersji dla obciążeń normatywnych i obciążeń ponadnormatywnych, są stosowane jako elementy uszczelniając w połączeniach kielichowych K i S zgodnie z systemem połączeń C. Dodatkowo są one stosowane jako pierścienie uszczelniające do połączenia bosego końca rury w systemie F z kielichem rury w systemie C. Pierścień przejściowy KeraMat d3 Dla połączenia bosego końca rur z innych materiałów z kielichem rur kamionkowych z uszczelką L w systemie połączeń F. Pierścień przejściowy wykonany jest z elastomeru kauczukowego. Rura kamionkowa zewnętrzna rury obcej Kielich System połączeń d3 Wytrzymałość na zgniatanie Klasa nośności Rura żeliwna Rura z tworzywa sztucznego DN FN kn/m N d 3 SML GGG PVC-U 100 L F ± ,3/ L F ± ,3/ L F ± / 2,9 160 ±0,4/ L F ± ,4/ L F ± ,4/-0 d 3

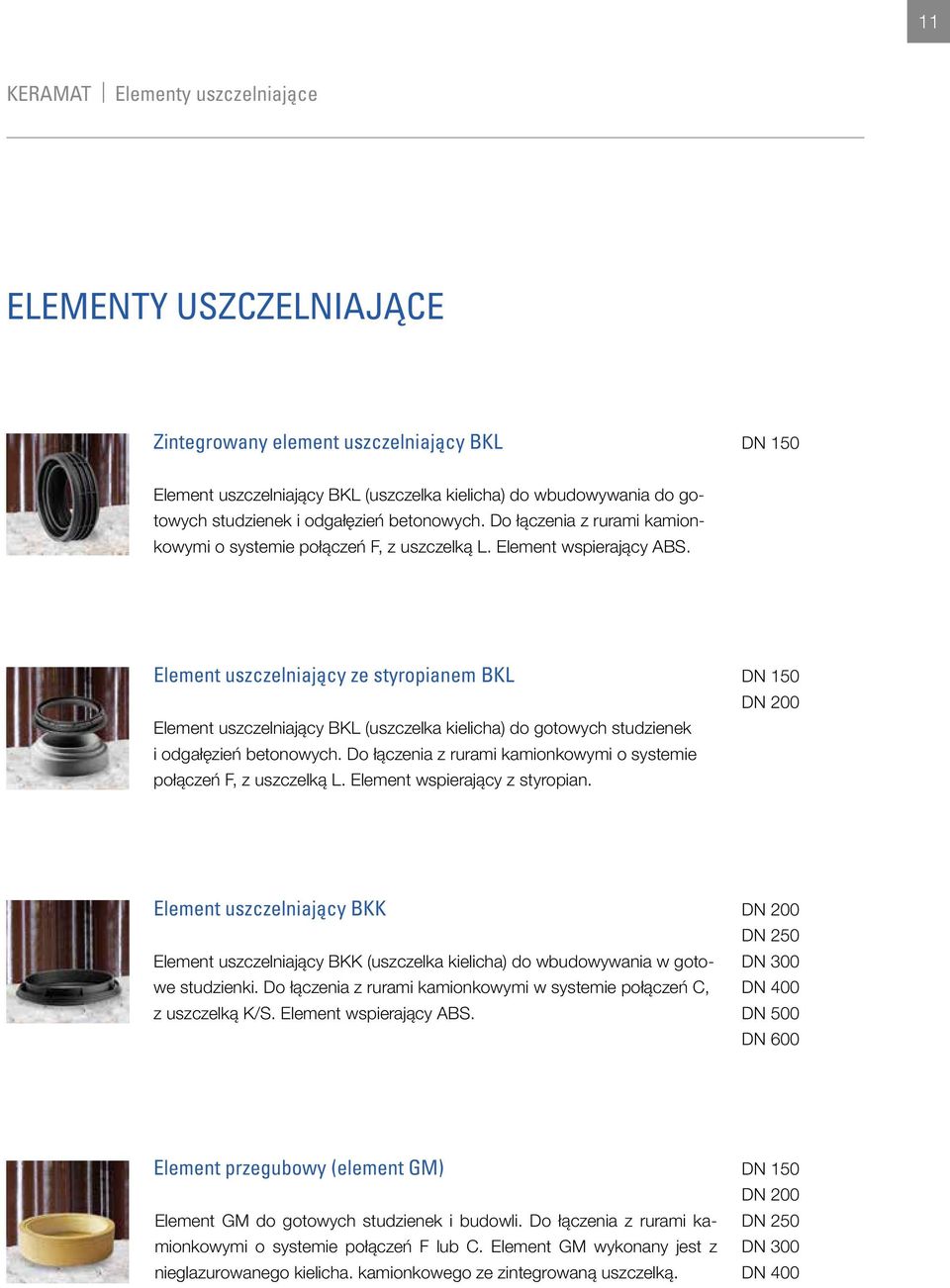

11 11 KERAMAT Elementy uszczelniające ELEMENTY USZCZELNIAJĄCE Zintegrowany element uszczelniający BKL DN 150 Element uszczelniający BKL (uszczelka kielicha) do wbudowywania do gotowych studzienek i odgałęzień betonowych. Do łączenia z rurami kamionkowymi o systemie połączeń F, z uszczelką L. Element wspierający ABS. Element uszczelniający ze styropianem BKL Element uszczelniający BKL (uszczelka kielicha) do gotowych studzienek i odgałęzień betonowych. Do łączenia z rurami kamionkowymi o systemie połączeń F, z uszczelką L. Element wspierający z styropian. DN 150 DN 200 Element uszczelniający BKK Element uszczelniający BKK (uszczelka kielicha) do wbudowywania w gotowe studzienki. Do łączenia z rurami kamionkowymi w systemie połączeń C, z uszczelką K/S. Element wspierający ABS. DN 200 DN 250 DN 300 DN 400 DN 500 DN 600 Element przegubowy (element GM) Element GM do gotowych studzienek i budowli. Do łączenia z rurami kamionkowymi o systemie połączeń F lub C. Element GM wykonany jest z nieglazurowanego kielicha. kamionkowego ze zintegrowaną uszczelką. DN 150 DN 200 DN 250 DN 300 DN 400

12 12 ŚRODKI XXX xxx POMOCNICZE

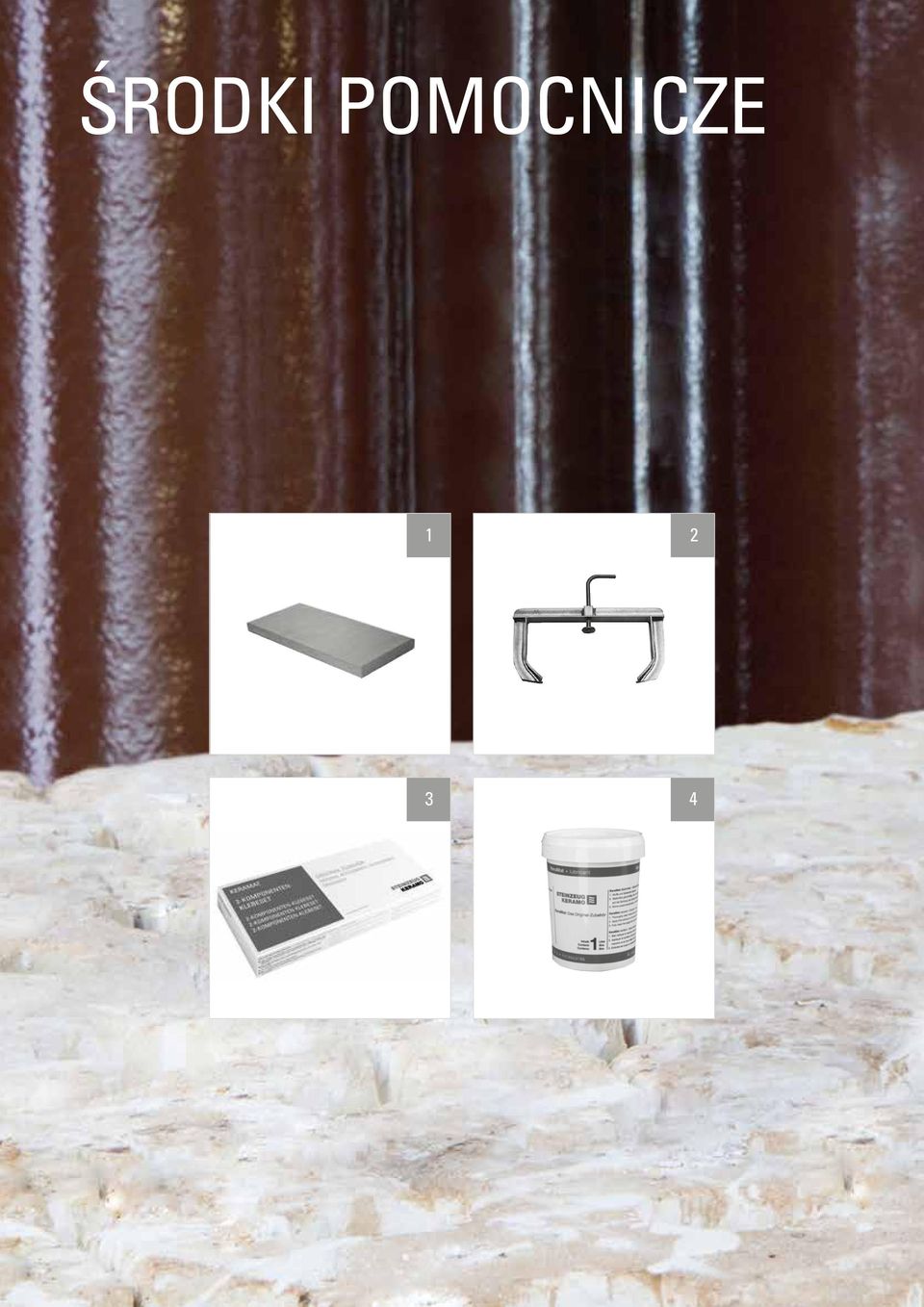

13 13 KERAMAT Środki pomocnicze Instrukcje wbudowywania naszego osprzętu znajdą Państwo online. Strona jest przystosowana do urządzeń mobilnych. Prosimy stosować kod QR. KeraMat Okładziny ceramiczne 2 Strzemie zaciskowe KeraMat Format Liczba na 1 m² Ciężar DN ca. kg/st , ,70 Zapewnia pewniejsze uszczelnienie korków kamionkowych podczas prób ciśnieniowych. Możliwość dostawy średnic nominalnych DN 100, DN 125, DN 150 i DN 200. Stronę montażową stanowi powierzchnia ryflowana. 3 2-składnikowy zestaw klejący KeraMat 4 Smar Do szczelnego łączenia powierzchni ceramicznych. Możliwość nakładania na wilgotną powierzchnię. Opakowanie 1- i 3-litrowe dla zmniejszenia oporów podczas montażu. Dostosowany do wszystkich kamionkowych systemów łączących zgodnych z EN 295 i ZP WN 295.
