1 h Techniczne Dane Produktu Systemy Grawitacyjne, PN 1

2 Amiblu Holding GmbH Wszelkie prawa zastrzeżone. Publikacja: 09/2018 Obecna wersja katalogu zastępuje wszystkie poprzednie. Bieżące dane nt. produktów dostępne na stronie Wszelkie prawa zastrzeżone. Żadna część niniejszego dokumentu nie może być powielana lub w jakikolwiek sposób ani w jakiejkolwiek formie wykorzystywana bez naszej uprzedniej pisemnej zgody. Wszelkie informacje podane w niniejszym dokumencie są prawdziwe na dzień jego opublikowania. Zastrzegamy sobie jednak prawo do wprowadzania zmian bez uprzedniego zawiadomienia, w szczególności w odniesieniu do danych technicznych. Dane podane w dokumencie nie są wiążące i w związku z tym należy je każdorazowo zweryfikować i w razie konieczności skorygować.

3 Systemy rur grawitacyjnych HOBAS Szeroki zakres zastosowań Czy to kanalizacja ściekowa, systemy magazynowania wody i ścieków, systemy odwadniające, czy też zastosowania przemysłowe - Systemy Rurowe HOBAS, wykonane z żywicy poliestrowej zbrojonej włóknem szklanym (GRP) są stosowane na całym świecie w wielu różnych aplikacjach. Początki technologii kompozytowej sięgają branży motoryzacyjnej, lotniczej i stoczniowej. HOBAS produkuje rury GRP od lat pięćdziesiątych XX wieku. Na przestrzeni lat materiał kompozytowy był nieustannie ulepszany i dziś jest w stanie sprostać każdemu wyzwaniu w następujących obszarach zastosowań: Kanalizacja ściekowa Relining systemów rurowych o przekroju kołowym Relining systemów rurowych o przekroju niekołowym Przecisk i mikrotuneling Rurociągi przemysłowe Systemy rur do transportu powietrza Studnie i komory Odwodnienia obiektów mostowych Systemy retencyjne inne Cechy i zalety: niewielki ciężar i technologia umożliwiająca łatwe łączenie rur skracające czas montażu jednorodna struktura ścianki dzięki opatentowanemu procesowi odlewania odśrodkowego wysoka odporność na ścieranie odporność na korozję powierzchnia rur w niewielkim stopniu ulegająca inkrustacji i gromadzeniu osadów bardzo gładka powierzchnia wewnętrzna (współczynnik chropowatości 0,01 mm) oraz zewnętrzna odporność na mróz i wysokie temperatury (właściwości duroplastyczne) bardzo niski współczynnik rozszerzalności cieplnej wysoka odporność na promieniowanie UV duża wytrzymałość mechaniczna bardzo wysoka odporność chemiczna długi okres eksploatacji możliwość odchylenia kątowego na łącznikach szeroki zakres dostępnych kształtek, w tym studni i zbiorników łatwy transport na budowie montaż możliwy w każdych warunkach pogodowych inne 3

4 Skróty: α B1 Kąt (ugięcie, odchylenie) de zgodnie z normą wyrobu (PN-EN 1796/PN-EN 14364) B2 de zgodnie z z normami dotyczącymi GRP i procesu odlewania B3 de zgodnie z normami dotyczącymi GRP i PCV B4 de zgodnie z normami dotyczącymi GRP i stali BL DC de DEC DN e EPDM Długość rury Łącznik GRP z pierścieniami uszczelniającymi Zewnętrzna średnica rury Zewnętrzna średnica łącznika Średnica nominalna Grubość ścianki rury Terpolimer etylen/propylen/dien FWC GRP L LC m NBR PN R SN Łącznik GRP z pełną uszczelką (EPDM, NBR na życzenie) produkowany metodą nawijania warstwowego Żywica poliestrowa zbrojona włóknem szklanym Długość Szerokość łącznika Masa Kauczuk-butadienowo-akrylonitrylowy Ciśnienie nominalne Promień Sztywność nominalna 4

5 RURY A01 A01 A02 A03 A03 A04 A05 A05 A05 A05 Rury bezciśnieniowe DN Rury bezciśnieniowe DN Rury podwójne Rury reliningowe DN Rury reliningowe DN NC Line przykładowe profile Rury przeciskowe OD Rury przeciskowe OD Rury przeciskowe OD Rury przeciskowe OD ŁĄCZNIKI RUROWE B01 B02 Standardowe łączniki rurowe Łączniki specjalne KSZTAŁTKI C01 C01 C02 C02 C02 C03 C03 C03 C04 C04 C05 C05 C06 C07 C08 C09 Łuki DN Łuki DN Trójnik DN 150/ /650 Trójnik DN 12/ /650 Trójnik DN 700/ /1600 Odgałęzienie DN 150/ /650 Odgałęzienie DN 12/ /650 Odgałęzienie DN 700/ /1600 Kształtki siodłowe przyklejane DN Kształtki siodłowe przyklejane DN Kształtki siodłowe przykręcane DN Kształtki siodłowe przykręcane DN Redukcje Króciec kołnierzowy z kołnierzem luźnym, PN 1 Króciec z kołnierzem stałym z GRP, PN 1 Króciec z kołnierzem zaślepiającym GRP / stal, PN 1 STUDZIENKI D01 D02 Studzienka standardowa DN Studzienka zintegrowana DN AKCESORIA E01 E01 E02 E03 E03 Łącznik do wmurowania DN Łącznik do wmurowania DN Przyłącze do wmurowania Króćce do wmurowania DN Króćce do wmurowania DN F01 Dane materiałowe Obecna wersja katalogu zastępuje wszystkie poprzednie. Bieżące dane nt. produktów dostępne na stronie 5

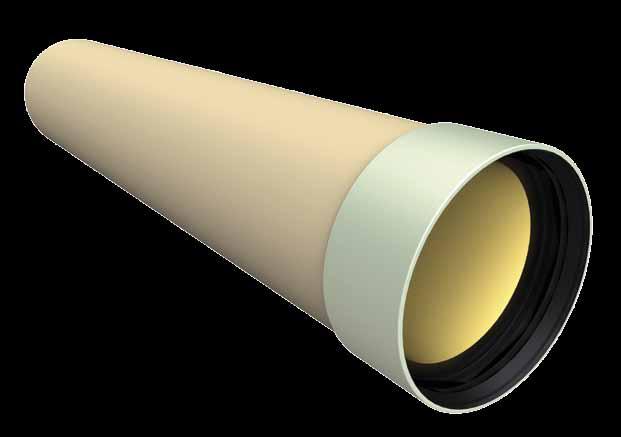

6 Rury bezciśnieniowe DN A01 RURY BEZCIŚNIENIOWE Standardowa długość rury wynosi 6 m. Rury o krótszej długości dostępne na życzenie. SN 2500 SN 5000 SN SN SN SN DN Seria średnicy de m e m e m e m e m e m e [kg/m] [kg/m] [kg/m] [kg/m] [kg/m] [kg/m] 150 B B B B2 B B B B B B B B B B B B Średnie wartości grubości ścianek i mas (plus tolerancje). Standardowa długość rury wynosi 6 m (+0/-60 mm). 6

7 Rury bezciśnieniowe DN A01 RURY BEZCIŚNIENIOWE Standardowa długość rury wynosi 6 m. Rury o krótszej długości dostępne na życzenie. SN 2500 SN 5000 SN SN SN SN DN Seria średnicy de m e m e m e m e m e m e [kg/m] [kg/m] [kg/m] [kg/m] [kg/m] [kg/m] B B B B B B B Średnie wartości grubości ścianek i mas (plus tolerancje). Standardowa długość rury wynosi 6 m (+0/-60 mm). 7

8 Rury podwójne A02 RURY BEZCIŚNIENIOWE Rury HOBAS mogą być wykorzystywane jako systemy rura w rurze w takich aplikacjach jak ochrona ujęć wody pitnej lub termiczna izolacja systemu odwodnienia mostu. Możliwe kombinacje podane zostały w tabeli. Aby uzyskać informacje o szczegółach technicznych, dostępnych wzorach i zaleceniach instalacyjnych, prosimy o kontakt z Działem Technicznym HOBAS. Standardowa długość rury to 6 m. Rury o krótszej długości dostępne na życzenie. Rura technologiczna (SN 10000) Rura osłonowa (SN 10000) Rura podwójna Średnica zewnętrzna Średnica zewnętrzna łącznika Średnica zewnętrzna Średnica zewnętrzna łącznika de1 DEC1 de2 DEC2 200 / / / / / / / / / / / / / / / / / / / / / Grubości ścianek i masy jako wartości orientacyjne (plus tolerancje) Standardowa długość to 6 m (+0/-60 mm). 8

9 Rury reliningowe DN A03 Łącznik GRP Łącznik ze stali nierdzewnej (FS) Rury do reliningu dostępne są ze zlicowanymi łącznikami GRP lub stali nierdzewnej (FS). Alternatywnie rury do reliningu dostępne są także jako standardowe rury z łącznikami FWC (patrz A01). Standardowa długość rury to 6 m, rury krótsze dostępne na życzenie. Dopuszczalna siła wciskania dla rur z łącznikami zlicowanymi: SN 5000 SN SN SN DN de Łącznik m e Fmax* m e Fmax* m e Fmax* m e Fmax* [kg/m] [kn] [kg/m] [kn] [kg/m] [kn] [kg/m] [kn] stal nierdzewna stal nierdzewna stal nierdzewna GRP stal nierdzewna GRP stal nierdzewna GRP stal nierdzewna GRP stal nierdzewna GRP stal nierdzewna GRP stal nierdzewna GRP stal nierdzewna GRP stal nierdzewna GRP stal nierdzewna Grubości ścianek i masy rur jako minimum lub wartości orientacyjne (plus tolerancje). * Dopuszczalna siła wciskania Fmax [kn] uwzględnia współczynnik bezpieczeństwa równy 1,75 w stosunku do obliczeniowego obciążenia niszczącego. 9

10 Rury reliningowe DN A03 Łącznik GRP Łącznik ze stali nierdzewnej (FS) Rury do reliningu dostępne są ze zlicowanymi łącznikami GRP lub stali nierdzewnej (FS). Alternatywnie rury do reliningu dostępne są także jako standardowe rury z łącznikami FWC (patrz A01). Standardowa długość rury to 6 m, rury krótsze dostępne na życzenie. Dopuszczalna siła wciskania dla rur z łącznikami zlicowanymi: SN 5000 SN SN SN DN de Łącznik m e Fmax* m e Fmax* m e Fmax* m e Fmax* [kg/m] [kn] [kg/m] [kn] [kg/m] [kn] [kg/m] [kn] GRP stal nierdzewna GRP stal nierdzewna GRP stal nierdzewna GRP stal nierdzewna GRP stal nierdzewna GRP stal nierdzewna GRP stal nierdzewna GRP stal nierdzewna GRP GRP GRP GRP GRP Na życzenie GRP Grubości ścianek i masy rur jako minimum lub wartości orientacyjne (plus tolerancje). * Dopuszczalna siła wciskania Fmax [kn] uwzględnia współczynnik bezpieczeństwa równy 1,75 w stosunku do obliczeniowego obciążenia niszczącego. 10

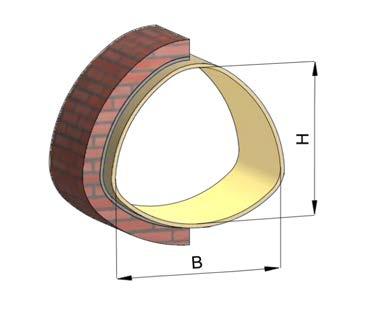

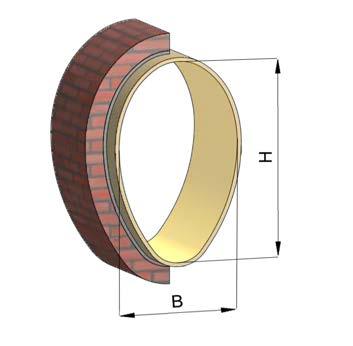

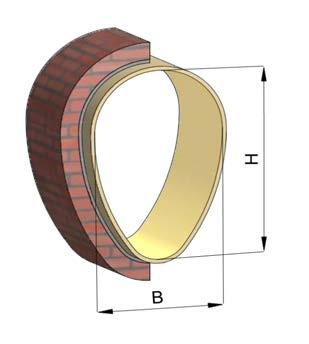

11 NC Line przykładowe profile A04 RURY BEZCIŚNIENIOWE DN DN Th * A BL DN DN Th * A BL B / H [m²] [m] B / H [m²] [m] 1600 / ,011 3, / ,596 2,0 10 / ,539 3,0 26 / ,170 2,3 DN DN Th * A BL DN DN Th * A BL B / H [m²] [m] B / H [m²] [m] 4 / ,290 2,5 300 / ,120 2,5 510 / ,320 2,5 400 / ,1 2,5 400 / ,310 2,5 500 / ,290 2,5 750 / ,920 2,5 600 / ,410 2, / ,220 3,0 6 / ,540 3,0 10 / ,350 2,5 0 / ,740 2, / ,310 2,5 900 / ,930 2, / ,150 2, / ,650 3, / ,250 3,0 Część asortymentu o przekrojach niekołowych, które mogą być dostarczone zgodnie ze specyfikacjami klienta na potrzeby rehabilitacji oraz budowy nowych instalacji. Inne kształty dostępne na życzenie. * średnica teoretyczna 11

12 Rury przeciskowe OD A05 Łącznik GRP Łącznik ze stali nierdzewnej (FS) Rury przeciskowe GRP z łącznikiem zlicowanym GRP lub łącznikiem ze stali nierdzewnej (FS). Grubość ścianki dla indywidualnej średnicy rury może być wyprodukowana poza standardowym zakresem, zgodnie z wymaganą siłą przeciskową. W celu uzyskania szczegółów technicznych, prosimy o kontakt z HOBAS. Standardowa długość rury wynosi 6 m. Rury o krótszych długościach dostępne na życzenie. Łącznik ze stali nierdzewnej (FS) Łącznik GRP de e Fmax* [kn] Fmax* [kn] m [kg/m] SN [N/m²] min max min max min max min max min max min max min max min max min max Grubości ścianek i masy rur jako minimum lub wartości orientacyjne (plus tolerancje) * Dopuszczalna siła przeciskowa Fmax [kn] uwzględnia współczynnik bezpieczeństwa równy 3,5 w stosunku do obliczeniowego obciążenia niszczącego zgdnie z normą ISO 257. W szczególnych przypadkach, na skutek przeprowadzenia obliczeń statycznych, wartości dopuszczalnej siły przecisku mogą ulec zmianie. 12

13 Rury przeciskowe OD A05 RURY BEZCIŚNIENIOWE Łącznik GRP Łącznik ze stali nierdzewnej (FS) Rury przeciskowe GRP z łącznikiem zlicowanym GRP lub łącznikiem ze stali nierdzewnej (FS). Grubość ścianki dla indywidualnej średnicy rury może być wyprodukowana poza standardowym zakresem, zgodnie z wymaganą siłą przeciskową. W celu uzyskania szczegółów technicznych, prosimy o kontakt z HOBAS. Standardowa długość rury wynosi 6 m. Rury o krótszych długościach dostępne na życzenie. Łącznik ze stali nierdzewnej (FS) Łącznik GRP de e Fmax* [kn] Fmax* [kn] m [kg/m] SN [N/m²] min max min max min max min max min max min max min max min max Grubości ścianek i masy rur jako minimum lub wartości orientacyjne (plus tolerancje) * Dopuszczalna siła przeciskowa Fmax [kn] uwzględnia współczynnik bezpieczeństwa równy 3,5 w stosunku do obliczeniowego obciążenia niszczącego zgdnie z normą ISO 257. W szczególnych przypadkach, na skutek przeprowadzenia obliczeń statycznych, wartości dopuszczalnej siły przecisku mogą ulec zmianie. 13

14 Rury przeciskowe OD A05 Łącznik GRP Łącznik ze stali nierdzewnej (FS) Rury przeciskowe GRP z łącznikiem zlicowanym GRP lub łącznikiem ze stali nierdzewnej (FS). Grubość ścianki dla indywidualnej średnicy rury może być wyprodukowana poza standardowym zakresem, zgodnie z wymaganą siłą przeciskową. W celu uzyskania szczegółów technicznych, prosimy o kontakt z HOBAS. Standardowa długość rury wynosi 6 m. Rury o krótszych długościach dostępne na życzenie. Łącznik ze stali nierdzewnej (FS) Łącznik GRP de e Fmax* [kn] Fmax* [kn] m [kg/m] SN [N/m²] min max min max min max min max min max min max min max min max min max min max min max Grubości ścianek i masy rur jako minimum lub wartości orientacyjne (plus tolerancje) * Dopuszczalna siła przeciskowa Fmax [kn] uwzględnia współczynnik bezpieczeństwa równy 3,5 w stosunku do obliczeniowego obciążenia niszczącego zgdnie z normą ISO 257. W szczególnych przypadkach, na skutek przeprowadzenia obliczeń statycznych, wartości dopuszczalnej siły przecisku mogą ulec zmianie. 14

15 Rury przeciskowe OD A05 RURY BEZCIŚNIENIOWE Łącznik GRP Łącznik ze stali nierdzewnej (FS) Rury przeciskowe GRP z łącznikiem zlicowanym GRP lub łącznikiem ze stali nierdzewnej (FS). Grubość ścianki dla indywidualnej średnicy rury może być wyprodukowana poza standardowym zakresem, zgodnie z wymaganą siłą przeciskową. W celu uzyskania szczegółów technicznych, prosimy o kontakt z HOBAS. Standardowa długość rury wynosi 6 m. Rury o krótszych długościach dostępne na życzenie. Łącznik ze stali nierdzewnej (FS) Łącznik GRP de e Fmax* [kn] Fmax* [kn] m [kg/m] SN [N/m²] min max min max min max min max min max min max min max min max min max min max min max Grubości ścianek i masy rur jako minimum lub wartości orientacyjne (plus tolerancje) * Dopuszczalna siła przeciskowa Fmax [kn] uwzględnia współczynnik bezpieczeństwa równy 3,5 w stosunku do obliczeniowego obciążenia niszczącego zgdnie z normą ISO 257. W szczególnych przypadkach, na skutek przeprowadzenia obliczeń statycznych, wartości dopuszczalnej siły przecisku mogą ulec zmianie. 15

16 Standardowe łączniki rurowe B01 Łącznik FWC Łącznik DC Rury HOBAS są zazwyczaj dostarczane na miejsce budowy z fabrycznie zamontowanym łącznikiem. Standardowym łącznikiem jest łącznik FWC, wykonany z tworzywa GRP z zamocowaną na stałe, pełną uszczelką (EPDM lub NBR na życznie). Łącznik FWC jest dostępny dla wszystkich klas ciśnienia. Łącznik DC jest stosowany przeważnie w przypadku rur o mniejszych średnicach. Wykonany jest z tworzywa GRP z zamontowanymi uszczelkami pierścieniowymi z EPDM. Łącznik FWC Łącznik DC DN de LC DEC min de LC DEC min DN DN de LC DEC min

17 Łączniki specjalne B02 Łącznik montażowy Adapter Łącznik elastyczny (manszeta): Łączniki montażowe: Łączniki montażowe składają się z pierścienia ze stali nierdzewnej z połączeniem śrubowym oraz uszczelki (EPDM, NBR na życzenie). Łączniki są dostarczane w zależności od dostępności. W przypadku konieczności dostosowania wymiarów łączników do projektu prosimy o kontakt z Działem Technicznym HOBAS. Adapter: Łącznik DC, który z jednej strony jest dopasowany do wymiaru PCV. Może zatem być wykorzystywany jako adapter GRP/ PCV. DN de LC DEC de LC DEC GRP PVC DN DN de DN de LC DN Źródło: Teekay 2013 Źródło: Flexseal 2013 LC Łącznik elastyczny/manszeta: System łączników, np. FlexSeal do przyłączania rur grawitacyjnych w późniejszym czasie. Nadaje się również do łączenia rur GRP z rurociągami wykonanymi z innych materiałów. 17

18 Łuki DN C01 RURY BEZCIŚNIENIOWE Długości instalacyjne łuków składających się z segmentów zgodnie z określonymi standardowymi klasami. Inne długości kształtki możliwe na zamówienie. Kąt α*: 11, , Segmenty: DN de R L R L R L R L R L R L R L * Dla wymiarów pośrednich można zastosować wymiar jak dla kolejnego kąta. Istnieje możliwość dostosowania wymiarów do wymogów w zakresie transportu. W przypadku konieczności dostosowania wymiarów elementów do projektu prosimy o kontakt z Działem Technicznym HOBAS. Tolerancje wg norm zakładowych HOBAS. 18

19 Łuki DN C01 KSZTAŁTKI Długości instalacyjne łuków składających się z segmentów zgodnie z określonymi standardowymi klasami. Inne długości kształtki możliwe na zamówienie. Kąt α*: 11, , Segmenty: DN de R L R L R L R L R L R L R L * Dla wymiarów pośrednich można zastosować wymiar jak dla kolejnego kąta. Istnieje możliwość dostosowania wymiarów do wymogów w zakresie transportu. W przypadku konieczności dostosowania wymiarów elementów do projektu prosimy o kontakt z Działem Technicznym HOBAS. Tolerancje wg norm zakładowych HOBAS. 19

20 Trójnik DN 150/ /650 C02 Trójnik Trójnik rewizyjny Trójnik składający się z segmentów: rury głównej oraz odejścia o standardowych długościach. Inne długości na życzenie. Odejście może być dostarczone z łącznikiem FWC, króćcem kołnierzowym lub rewizją. DN de2 L DN 1 de1 L Tolerancje wg norm zakładowych HOBAS. 20

21 Trójnik DN 12/ /650 C02 Trójnik Trójnik rewizyjny Trójnik składający się z segmentów: rury głównej oraz odejścia o standardowych długościach. Inne długości na życzenie. Odejście może być dostarczone z łącznikiem FWC, króćcem kołnierzowym lub rewizją. DN de2 L DN 1 de1 L Tolerancje wg norm zakładowych HOBAS. 21

22 Trójnik DN 700/ /1600 C02 Trójnik Trójnik rewizyjny Trójnik składający się z segmentów: rury głównej oraz odejścia o standardowych długościach. Inne długości na życzenie. Odejście może być dostarczone z łącznikiem FWC, króćcem kołnierzowym lub rewizją. DN de2 L DN 1 de1 L Tolerancje wg norm zakładowych HOBAS. 22

23 Odgałęzienie DN 150/ /650 C03 KSZTAŁTKI Odgałęzienie zbudowane z segmentów: rury głównej i odejścia. Można łączyć z innymi materiałami za pomocą odpowiednich łączników przejściowych. Standardowe kąty to 45 i 60. Inne średnice oraz kąty dostępne na zamówienie. DN de2 L DN 1 de L Tolerancje wg norm zakładowych HOBAS. 23

24 Odgałęzienie DN 12/ /650 C03 RURY BEZCIŚNIENIOWE Odgałęzienie zbudowane z segmentów: rury głównej i odejścia. Można łączyć z innymi materiałami za pomocą odpowiednich łączników przejściowych. Standardowe kąty to 45 i 60. Inne średnice oraz kąty dostępne na zamówienie. DN de2 L DN 1 de1 L Tolerancje wg norm zakładowych HOBAS. 24

25 C03 Odgałęzienie DN 700/ /1600 Odgałęzienie zbudowane z segmentów: rury głównej i odejścia. Można łączyć z innymi materiałami za pomocą odpowiednich łączników przejściowych. Standardowe kąty to 45 i 60. Inne średnice oraz kąty dostępne na zamówienie. DN de2 L DN 1 de Tolerancje wg norm zakładowych HOBAS. L 1 25

26 Kształtki siodłowe przyklejane DN C Kształtki siodłowe służą do podłączania rur kanalizacyjnych w późniejszym czasie. Zazwyczaj odejście znajduje się pod kątem 45 lub 90. Istnieje możliwość dostarczenia kształtek siodłowych z okienkiem zapewniającym całkowite wyrównanie z wewnętrzną średnicą rury. Wymiary różnią się w zależności od obowiązujących w danym kraju przepisów. Dostępne są kształtki przejściowe do połączenia z innymi materiałami. Rura główna Odejście L2 = 250 mm (+/-10) B (min) DN 1 de1 DN 2 de2 Odejście GRP kamionka* PCV * dla DN 150: z uczelką GRP dla kamionki (normalne obciążenie) 26

27 Kształtki siodłowe przyklejane DN C04 KSZTAŁTKI Kształtki siodłowe służą do podłączania rur kanalizacyjnych w późniejszym czasie. Zazwyczaj odejście znajduje się pod kątem 45 lub 90. Istnieje możliwość dostarczenia kształtek siodłowych z okienkiem zapewniającym całkowite wyrównanie z wewnętrzną średnicą rury. Wymiary różnią się w zależności od obowiązujących w danym kraju przepisów. Dostępne są kształtki przejściowe do połączenia z innymi materiałami. Rura główna Odejście L2 = 250 mm (+/-10) B (min) DN 1 de1 DN 2 de2 Odejście GRP kamionka* PCV * dla DN 150: z uczelką GRP dla kamionki (normalne obciążenie) 27

28 Kształtki siodłowe przykręcane DN C05 GRP Kamionka PCV Kształtki siodłowe służą do podłączania rur kanalizacyjnych w późniejszym czasie. Zazwyczaj odejście znajduje się pod kątem 90. Istnieje możliwość dostarczenia kształtek siodłowych z okienkiem, zapewniające całkowite wyrównanie z wewnętrzną powierzchnią rury. Wymiary mogą się różnić w zależności od obowiązujących w danym kraju przepisów. Dostępne są kształtki przejściowe do połączenia z innymi materiałami. Rura główna Odejście de2 B (min) L2 (min) de1 DN 1 DN 2 GRP Kamionka* PCV * dla DN 150: z uczelką GRP dla kamionki (normalne obciążenie) 28

29 Kształtki siodłowe przykręcane DN C05 GRP Kamionka PCV Kształtki siodłowe służą do podłączania rur kanalizacyjnych w późniejszym czasie. Zazwyczaj odejście znajduje się pod kątem 90. Istnieje możliwość dostarczenia kształtek siodłowych z okienkiem, zapewniające całkowite wyrównanie z wewnętrzną powierzchnią rury. Wymiary mogą się różnić w zależności od obowiązujących w danym kraju przepisów. Dostępne są kształtki przejściowe do połączenia z innymi materiałami. Rura główna Odejście de2 B (min) L2 (min) de1 DN 1 DN 2 GRP Kamionka* PCV * dla DN 150: z uczelką GRP dla kamionki (normalne obciążenie) 29

30 Redukcje C06 KSZTAŁTKI Długości redukcji symetrycznych i asymetrycznych. W przypadku konieczności dostosowania wymiarów redukcji do projektu prosimy o kontakt z Działem Technicznym HOBAS. de1 de2 L de2 L de2 L de2 L Na życzenie 30

31 C07 Króciec kołnierzowy z kołnierzem luźnym, PN 1 Kołnierze wykonane są ze stali ocynkowanej lub z GRP. Owiercenie kołnierza wykonane zgodnie z klasą PN 10 wg normy PN-EN Wymagana klasa ciśnienia nominalnego musi być potwierdzona na etapie zamówienia. W przypadku konieczności dostosowania wymiarów kołnierza lub podania wartości momentów obrotowych prosimy o kontakt z Działem Technicznym HOBAS. Wyższe klasy ciśnienia i średnice dostępne na zamówienie. GRP Stal DN de L k d4 d2 Śruby b D Stal ocynkowana * b Stal nierdzewna b D x M x M x M x M x M x M x M x M x M x M x M x M x M x M x M * Pierścienie o średnicy do DN 600 wg PN-EN , większe średnice wg normy zakładowej HOBAS. 31

32 Króciec z kołnierzem stałym z GRP, PN 1 C08 Króciec kołnierzowy z kołnierzem stałym składa się z fragmentu rury o takiej samej klasie ciśnienia, co rurociąg, oraz kołnierza. Owiercenie kołnierza wykonane jest zgodnie z klasą PN 10 wg normy PN-EN Wymagana klasa ciśnienia musi być potwierdzona na etapie zamówienia. DN de L D k d2 b Śruby x M x M x M x M x M x M x M x M x M x M x M x M x M x M x M x M x M x M x M x M

33 Króciec z kołnierzem zaślepiającym GRP / stal, PN 1 C09 Kołnierze zaślepiające mogą być wykonane z GRP lub stali. Owiercenie kołnierza wykonane zgodnie z klasą PN 10 wg PN-EN Wymagana klasa ciśnienia nominalnego musi być określona na etapie zamówienia. W razie potrzeby należy potwierdzić wymiary na etapie zamówienia. W przypadku konieczności dostosowania wymiarów kołnierza lub podania wartości momentów obrotowych prosimy o kontakt z Działem Technicznym HOBAS. Wyższe klasy ciśnienia dostępne na zamówienie. Rysunek powyżej przedstawia króciec kołnierzowy z kołnierzem stałym (C08) w połączniu z kołnierzem zaślepiającym. Możliwe jest również połącznie kołnierza zaślepiającego z króćcem kołnierzowym z kołnierzem luźnym (C07). GRP Stal DN Stal Stal de L k d2 b D ocynkowana * nierdzewna Śruby D b b x M x M x M x M x M x M x M x M x M x M x M x M x M x M * Zaślepki o średnicy do DN 600 wg PN-EN , większe średnice wg normy zakładowej HOBAS. 33

34 Studzienka standardowa DN D01 STUDZIENKI DN Przyłącze Studzienka standardowa składa się z następujących elementów: 1 Płyta denna zabezpieczająca przed wyporem (jako płyta GRP lub podstawa zalaminowana z betonowym wypełnieniem) 2 Rura studzienna 3 Dopływ boczny 4 Spocznik (w zależności od uwarunkowań danego kraju) 5 Łącznik rury studziennej (dla studni dwuczęściowych) 6 Drabina 7 Zwieńczenie studni (dostępne na zapytanie) Standardowa studzienka HOBAS wykonana jest w całości z GRP i jest odporna na korozję zarówno od strony wewnętrznej, jak i zewnętrznej. Składa się z rury kominowej HOBAS z odpowiednio zaprojektowanymi kanałami. 34

35 Studzienka zintegrowana DN D02 STUDZIENKI Studzienka zintegrowana składa się z następujących elementów: 1 Rura przewodowa (od DN 0) 2 Łącznik na rurze przewodowej 3 Rura studzienna (standardowo o średnicy DN 1000 lub DN 1200) 4 Spocznik (opiaskowany) 5 Łącznik na rurze studziennej (dla studni dwuczęściowych) 6 Drabina 7 Zwieńczenie studni (dostępne na zapytanie) Studnia zintegrowana HOBAS wykonana z GRP jest odporna na korozję zarówno od strony wewnętrznej, jak i zewnętrznej. Aby zapobiec powstaniu nadmiernych obciążeń oraz deformacji w miejscu połączeń pomiędzy samą studzienką a rurą, tego typu studzienki muszą być obetonowane. 35

36 Łącznik do wmurowania DN E01 AKCESORIA Łącznik do wmurowania z pierścieniem rurowym i obsypką piaskową (TYP A) Łącznik do wmurowania z pierścieniem rurowym, obsypką piaskową i pierścieniem oporowym (TYP B) Łącznik do wmurowania z pierścieniem rurowym, obsypką piaskową i kołnierzem oporowym (TYP C) Łącznik do wmurowania służy do przyłączania rur do betonowych studni i ścian. Wymiary łącznika mogą być dostosowane do projektu, zgodnie z zakresem dostępnych wymiarów łączników (patrz DEC, LC w części B01). DN de a b d h

37 Łącznik do wmurowania DN E01 AKCESORIA Łącznik do wmurowania z pierścieniem rurowym i obsypką piaskową (TYP A) Łącznik do wmurowania z pierścieniem rurowym, obsypką piaskową i pierścieniem oporowym (TYP B) Łącznik do wmurowania z pierścieniem rurowym, obsypką piaskową i kołnierzem oporowym (TYP C) Łącznik do wmurowania służy do przyłączania rur do betonowych studni i ścian. Wymiary łącznika mogą być dostosowane do projektu, zgodnie z zakresem dostępnych wymiarów łączników (patrz DEC, LC w części B01). DN de a b d h
