1 BETONOWE PRZEWODY KANALIZACYJNE 1. BETON KOLEKTORY PREFABRYKOWANE WYMAGANIA MATERIAŁOWE - - klasa B25, klasa B40 rury sprężone - cement portlandzki CEM I R lub CEM II - maksymalna średnica ziaren kruszywa 12,5 mm - kruszywo grube łamane 4-8 mm, żwir w ilości do 30% kruszywa grubego Wg FBS beton do produkcji rur powinien spełniać następujące wymagania - Wytrzymałość na ściskanie>45mpa, - Wytrzymałość przy zginaniu >6 MPa, - Moduł sprężystości E>37000 MPa - Wskaźnik w/c<0,4 1

2 KOLEKTORY PREFABRYKOWANE WYMAGANIA MATERIAŁOWE 2. STAL - zbrojenie obwodowe 18G2 - zbrojenie podłużne St0S lub St3SX siatka cylindryczna spawana lub zgrzewana - dla rur sprężonych stal zgodna z Eurokodem 2 3. MATERIAŁ USZCZELEK EPDM KAUCZUK ETYLENOWO-PROPYLENOWY SBR KAUCZUK STYRENOWY NRB KAUCZUK NITRYLOWO-BUTADIENOWY PODSTAWOWE WŁAŚCIWOŚCI USZCZELEK 1 OZNACZA OCENĘ BARDZO DOBRĄ 6 OZNACZA OCENĘ NIEDOSTATECZNĄ 2

3 PRZYKŁADY BETONOWYCH KANAŁÓW NA ŚCIEKI Betonowy kanał o przekroju dzwonowym (Drezno): 1 wodoszczelna wyprawa 1:3 grubości 1 cm, 2 beton, 3 wyprawa 1:2 grubości 1 cm, 4 łuski kamionkowe grubości 22 mm, 5 uszczelnienie asfaltem PRZYKŁADY BETONOWYCH KANAŁÓW NA ŚCIEKI Betonowy kanał o przekroju jajowym podwyższonym z wykładziną kinety z cegły kamionkowej 3

4 PRZYKŁADY BETONOWYCH KANAŁÓW NA ŚCIEKI Betonowy kanał o przekroju jajowym z wykładziną kinety z cegły PRZYKŁADY BETONOWYCH KANAŁÓW NA ŚCIEKI Żelbetowy kanał z wykładziną kinety z cegły 4

5 PRZYKŁADY BETONOWYCH KANAŁÓW NA ŚCIEKI Żelbetowy kanał o przekroju dzwonowym PRZYKŁADY BETONOWYCH KANAŁÓW NA ŚCIEKI Żelbetowe kanały o przekroju dzwonowym 5

6 ASORTYMENT RUR I KSZTAŁTEK Rura kołowa z wykształcona kinetą Rura kołowa ze stopką TYPY RUR BETONOWYCH I ŻELBETOWYCH 6

7 Rury betonowe ze stopką Lp. Nazwa elementu Wymiary (mm) Waga (kg) a b l 1 Rura betonowa Rura betonowa Rura betonowa Rura betonowa Rura betonowa Rura betonowa Rura betonowa Rura betonowa wyroby produkowane w oparciu o Aprobata techniczna IBDM klasa betonu B45 stal zbrojeniowa AIII 34 GS WYMAGANIA KONSTRUKCYJNE DLA RUR I KSZTAŁTEK Z BETONU NIEZBROJONEGO, BETONU ZBROJONEGO WŁÓKNEM STALOWYM I ŻELBETOWYCH Badane cechy i metody badawcze, Pobieranie próbek Masa Wymiary i charakterystyka powierzchni Otulenie betonem stali zbrojeniowej Wodoszczelność Wytrzymałość na zgniatanie Wytrzymałość na wzdłużny moment zginający Wytrzymałość betonu rur do przeciskania zakres siły Połączenie złącza 7

8 OBLICZENIA STATYCZNO-WYTRZYMAŁOŚCIOWE RUR BETONOWYCH Rozkłady obciążeń dla rury: a) sztywnej, b) sprężystej, c) podatnej, d) idealnie podatnej w jednakowych warunkach ułożenia i obciążenia OBLICZENIA STATYCZNO-WYTRZYMAŁOŚCIOWE RUR BETONOWYCH I ŻELBETOWYCH Założenia do projektowania przewodów ułożonych w gruncie 8

9 OBLICZENIA STATYCZNO-WYTRZYMAŁOŚCIOWE RUR BETONOWYCH I ŻELBETOWYCH a) Metoda Martsona (G wypadkowe parcie gruntu na rurę ułożoną w wykopie) OBLICZENIA STATYCZNO-WYTRZYMAŁOŚCIOWE RUR BETONOWYCH I ŻELBETOWYCH b) Metoda teoretyczna wyznaczenia parć jednostkowych 9

10 OBLICZENIA STATYCZNO-WYTRZYMAŁOŚCIOWE RUR BETONOWYCH I ŻELBETOWYCH WPŁYW SPOSOBU POSADOWIENIA NA NOŚNOŚĆ RUR 10

11 STUDZIENKI KANALIZACYJNE STUDZIENKI KANALIZACYJNE 11

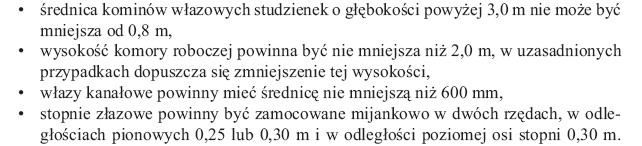

12 STUDZIENKI KANALIZACYJNE WYMAGANIA STAWIANE STUDZIENKOM KANALIZACYJNYM 12

13 ELEMENTY SKŁADOWE BETONOWEJ STUDZIENKI KANALIZACYJNEJ 1 dno studzienki, 2 kręgi pośrednie 3 płyta pośrednia 4 kręgi kominowe 5 zwężka 6 pierścienie dystansowe KINETY kineta przelotowa kineta kątowa kineta przelotowa z wlotem Właściwości Klasa wytrzymałości na ściskanie Wymagania C 40/50 (B-50) kineta przelotowa z dwoma wlotami Nasiąkliwość 5% Stopień mrozoodporności w wodzie F 150 Stopień mrozoodporności w roztworze NaCl F 50 Stopień wodoszczelności W 8 13

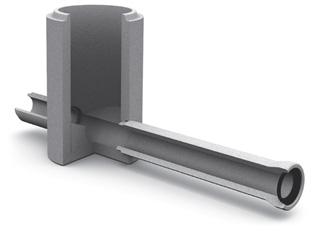

14 BETONOWE STUDZIENKI DO WPUSTÓW ULICZNYCH 14

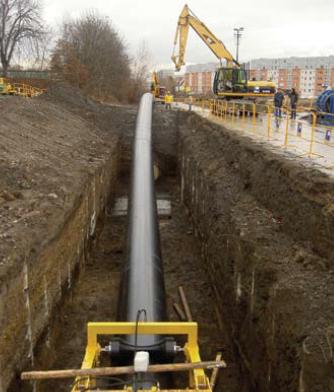

15 BEZWYKOPOWE TECHNOLOGIE RENOWACJI RUROCIAGÓW TECHNOLOGIA DŁUGIEGO RELININGU polega na wprowadzeniu do uszkodzonego kanału nowej rury najczęściej z polietylenu o dług. od 3 do 12 m. Głównym kryterium zastosowania jest minimalizacja zawężenia światła rurociągu. Rurę taką można przygotować na powierzchni terenu łącząc ze sobą przez czołowe zgrzewanie. 15

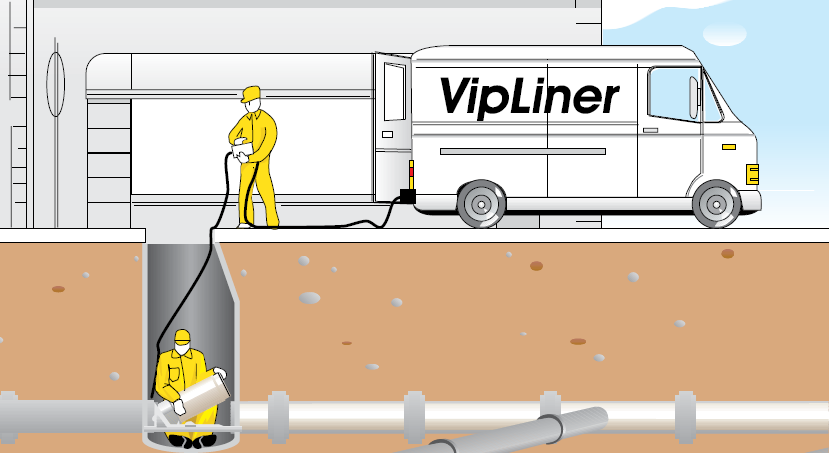

16 BEZWYKOPOWE TECHNOLOGIE RENOWACJI RUROCIAGÓW TECHNOLOGIA KRÓTKIEGO RELININGU (krótkie rury z łącznikami mufowymi na obydwu końcach o długości od ok. 0,60 m do 3,00 m) 16

17 Wciąganie modułów GRP Iniektowanie Moduły reliningowe PE-HD z uszczelkami gumowymi Moduły GRP (Żywice poliestrowe wzmacniane włóknem szklanym) 17
