1 Klapa przeciwpo arowa odcinaj¹ca w wykonaniu przeciwwybuchowym KWP- Wymagania bezpieczeñstwa dotycz¹ce budowy klap przeciwpo arowych serii KWP-EX przeznaczonych do u ytku w przestrzeni zagro enia wybuchem zosta³y potwierdzone certyfikatem wydanym przez G³ówny Instytut Górnictwa Jednostka Certyfikuj¹ca: Kopalnia Doœwiadczalna Barbara Certyfikat sta³oœci w³asnoœci u ytkowych 1488-CPR-0437/W Certyfikat ATEX KDB 14ATEX0092X KDB 12ATEX0002X Oznaczenie ATEX EX II 2GDc IIB T6 Spe³nia wymagania norm: PN-EN Wentylacja budynków przeciwpo arowe klapy odcinaj¹ce montowane w przewodach. Certified according to PN-EN (Ventilation for buildings Fire dampers) PN-EN Klasyfikacja ogniowa wyrobów budowlanych i elementów budynków - Czêœæ 3: Klasyfikacja na podstawie wyników badañ odpornoœci ogniowej wyrobów i elementów stosowanych w instalacjach u ytkowych w budynkach: ognioodpornych przewodów wentylacyjnych i przeciwpo arowych klap odcinaj¹cych. Classified according to PN-EN (Fire classification of construction products and building elements Part 3: Classification using data from fire resistance tests on products and elements used in building service installations: fire resisting ducts and fire dampers). Badania przeprowadzono wed³ug normy PN-EN Badania odpornoœci ogniowej instalacji u ytkowych - Czêœæ 2: Przeciwpo arowe klapy odcinaj¹ce. Tested in accordance with PN-EN (Fire resistance tests for service installations Part 2: Fire dampers) SMAY Sp. z o.o. / ul. Ciep³ownicza 29 / Kraków tel / fax / info@smay.eu

2 Przeznaczenie i obszar stosowania Klapy przeciwpo arowe w wykonaniu przeciwwybuchowym typu KWP-Ex przeznaczone s¹ do monta u w instalacjach wentylacyjnych jako przegrody odcinaj¹ce, oddzielaj¹ce strefê objêt¹ po arem od pozosta³ej czêœci budynku. Urz¹dzenia typu KWP-Ex zapewniaj¹ wysoki poziom bezpieczeñstwa i s¹ przeznaczone do u ycia w miejscach, w których jest prawdopodobne pojawienie siê atmosfer wybuchowych, spowodowanych przez gazy, pary, mg³y lub mieszaniny powietrzno-py³owe. Klapy KWP-Ex zaprojektowano i certyfikowano zgodnie z dyrektyw¹ ATEX 94/9/WE jako urz¹dzenia grupy II kategorii 2 przeznaczone do stosowania w strefach zagro enia wybuchem 1,2,21 oraz 22. Skutecznoœæ przeciwwybuchowa klap zosta³a potwierdzona badaniami wed³ug norm: PN-EN ; PN-EN i zatwierdzona certyfikatami ATEX: KDB 14ATEX0092X oraz KDB 12ATEX0002X wydanymi przez G³ówny Instytut Górnictwa Kopalnia Doœwiadczalna Barbara. Klapy KWP-Ex posiadaj¹ oznaczenie ATEX: Ex II 2GD c IIB T6. Dla komponentów elektrycznych dostêpny jest certyfikat ATEX producenta. Klapy te s¹ klapami niesymetrycznymi, przeznaczonymi do zabudowy poziomej (w œcianach) i pionowej (stropy).klapa jest skonstruowana, produkowana oraz poddawana próbom zgodnie z wymogami norm: PN-EN Wentylacja budynków przeciwpo arowe klapy odcinaj¹ce montowane w przewodach oraz PN-EN Klasyfikacja ogniowa wyrobów budowlanych i elementów budynków - Czêœæ 3: Klasyfikacja na podstawie wyników badañ odpornoœci ogniowej wyrobów i elementów stosowanych w instalacjach u ytkowych w budynkach: ognioodpornych przewodów wentylacyjnych i przeciwpo arowych klap odcinaj¹cych. Skutecznoœæ klap potwierdzona jest badaniami wed³ug normy PN-EN Badania odpornoœci ogniowej instalacji u ytkowych - Czêœæ 2: Przeciwpo arowe klapy odcinaj¹ce. Opis techniczny urz¹dzenia Klapa wykonana jest z dwóch korpusów z blachy ocynkowanej, które rozdzielone s¹ przek³adkami izoluj¹cymi z materia³u ogniochronnego gruboœci 40 [mm]. Wewn¹trz klapy znajduje siê przegroda, której ruch w pozycji zamkniêtej ograniczony jest listw¹ oporow¹. Osie przegrody wspó³pracuj¹ z wbudowanymi do przek³adek izolacyjnych ³o yskami œlizgowymi. Zamkniêcie przegrody realizowane jest przez uk³ad ciêgien. 46

3 KWP-Ex Warianty wykonania KWP-O-S-Ex klapa przeciwpo arowa odcinaj¹ca w wykonaniu przeciwwybuchowym do przewodów wentylacyjnych (normalnie otwarta) z napêdem sprê ynowym, bez funkcji komfortu. Uk³ad napêdowy stanowi mechanizm sprê ynowy zblokowany z wyzwalaczem topikowym. Podczas otwierania klapy za pomoc¹ klucza nastêpuje naci¹gniêcie sprê yny zwrotnej wykonanej ze stalowego drutu nierdzewnego. Po przekroczeniu okreœlonej temperatury (standard 70±5 C) wyzwalacz topikowy ulega zniszczeniu, powoduj¹c zwolnienie haczyka, a nastêpnie zamkniêcie klapy. Aktualn¹ pozycjê przegrody odcinaj¹cej wskazuje po³o enie dÿwigni w stosunku do naklejek umieszczonych na obudowie klapy z napisami otwarta i zamkniêta. Podczas normalnej pracy instalacji przegroda odcinaj¹ca klapy KWP-O-S-Ex znajduje siê w pozycji otwartej. W przypadku wybuchu po aru nastêpuje przejœcie przegrody klapy do pozycji zamkniêtej. 2 Typoszereg wymiarowy klap odcinaj¹cych KWP-O-S-Ex ograniczony jest do powierzchni brutto 1,5 [m ], powy ej tego wymiaru klapy produkowane s¹ jako zespo³y klap (baterie). Rys. 1. Klapa KWP-O-S-Ex. 47

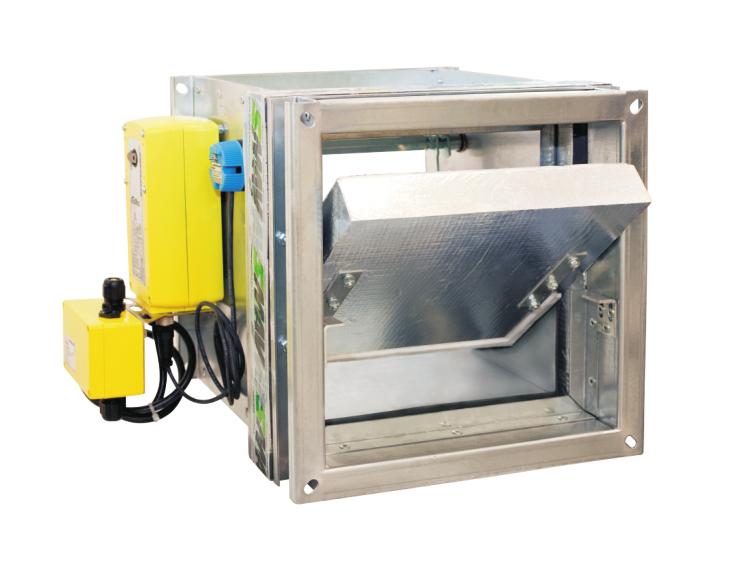

4 Warianty wykonania KWP-O-E-Ex klapa przeciwpo arowa odcinaj¹ca do przewodów wentylacyjnych (normalnie otwarta), z si³ownikiem ze sprê yna powrotn¹, o po³¹czonej funkcji bezpieczeñstwa z funkcj¹ komfortu. W przypadku klap odcinaj¹cych w wykonaniu przeciwwybuchowym typu KWP-O-E-Ex, uk³ad napêdowy stanowi si³ownik elektryczny ExMax-15-BF firmy SCHISCHEK, (napiêcie zasilania 24 [V] AC/DC lub 230 [V] AC) Po pod³¹czeniu zasilania do przewodów si³ownika nastêpuje otwarcie klapy. Automatyczne zamkniêcie klapy nastêpuje w wyniku zadzia³ania termowy³¹cznika typu ExPro-TT, o nominalnej temperaturze zadzia³ania 72 C (zadzia³anie termowy³¹cznika powoduje przerwê w obwodzie elektrycznym si³ownika). Zamkniêcie zdalne klap typu KWP-O-E-Ex jest realizowane poprzez od³¹czenie zasilania (przy zaniku napiêcia znajduj¹ca siê w si³owniku sprê yna powrotna wracaj¹c do pozycji swobodnej powoduje zamkniêcie klapy). W napêdzie ze sprê yn¹ powrotn¹ ExMax-15-BF s¹ wbudowane dwa ustawione na sta³e mikrowy³¹czniki dla wskazania po³o enia klapy (otwarta/zamkniêta). Po³o enie klapy mo na odczytaæ na mechanicznym wskaÿniku po³o enia. Podczas normalnej pracy instalacji przegroda odcinaj¹ca klapy KWP-O-E-Ex znajduje siê w pozycji otwartej. W przypadku wybuchu po aru nastêpuje przejœcie przegrody klapy do pozycji zamkniêtej. 2 Typoszereg wymiarowy klap odcinaj¹cych KWP-O-E-Ex ograniczony jest do powierzchni brutto 1,2 [m ], powy ej tego wymiaru klapy produkowane s¹ jako zespo³y klap (baterie). Rys 2. Klapa KWP-O-E-Ex 48

5 KWP-Ex H B Tab. 1. Pole wolnego przekroju [m ] 0,019 0,025 0,031 0,037 0,043 0,049 0,055 0,061 0, Standardowe d³ugoœci klap dla KWP-O-E-Ex: L=350 [mm]. Na zamówienie wykonujemy ka d¹ wielkoœæ poœredni¹ klapy zawart¹ w granicach typoszeregu. Tab. 2. H [mm] wysokoœæ œwiat³a klapy KWP-Ex 0,027 0,035 0,043 0,051 0,035 0,046 0,056 0,067 0,077 0,088 0,044 0,057 0,070 0,083 0,096 0,109 0,122 0,135 0,052 0,068 0,083 0,099 0,114 0,130 0,145 0,161 0,176 0,192 0,061 0,079 0,097 0,115 0,133 0,151 0,169 0,187 0,205 0,223 0,241 0,259 0,069 0,090 0,110 0,131 0,151 0,172 0,192 0,213 0,233 0,254 0,274 0,295 0,315 0,336 0,078 0,101 0,124 0,147 0,170 0,193 0,216 0,239 0,262 0,285 0,308 0,331 0,354 0,377 0,400 0,423 0,086 0,112 0,137 0,163 0,188 0,214 0,239 0,265 0,290 0,316 0,341 0,367 0,392 0,418 0,443 0,469 Masa klapy KWP-Ex [kg] B [mm] szerokoœæ œwiat³a klapy KWP-Ex ,0 13,1 15,2 17,5 19, ,1 15,5 17,8 20,3 22,7 25,0 27,6 30, ,2 17,8 20,4 23,2 25,9 30,0 31,1 33,7 36, ,1 23,0 26,0 28,9 31,8 34,7 37,6 40, ,5 25,7 28,8 32,0 35,2 38,3 41,5 44, ,8 28,3 31,7 35,1 38,4 41,8 47,6 51, ,8 34,6 38,1 41,8 45,5 49,0 52, ,4 37,4 41,3 45,2 49,0 52,9 56,9 60,8 Rys. KWP-O-SE ,0 40,3 44,4 48,5 52,6 56,8 60,9 65,1 0,095 0,123 0,151 0,179 0,207 0,235 0,263 0,291 0,319 0,347 0,375 0,403 0,431 0,459 0,487 0,515 0,103 0,134 0,164 0,195 0,225 0,256 0,286 0,317 0,347 0,378 0,408 0,439 0,469 0,500 0,530 0,561 0,112 0,145 0,178 0,211 0,244 0,277 0,310 0,343 0,376 0,409 0,442 0,475 0,508 0,541 0,574 0,607 0,120 0,156 0,191 0,227 0,262 0,298 0,333 0,369 0,404 0,440 0,475 0,511 0,546 0,582 0,617 0,653 0,167 0,205 0,243 0,281 0,319 0,357 0,395 0,433 0,471 0,509 0,547 0,585 0,623 0,661 0,699 0,178 0,218 0,259 0,299 0,340 0,380 0,421 0,461 0,502 0,542 0,583 0,623 0,664 0,704 0,745 0,189 0,232 0,275 0,318 0,361 0,404 0,447 0,490 0,533 0,576 0,619 0,662 0,705 0,748 0,791 0,245 0,291 0,336 0,382 0,427 0,473 0,518 0,564 0,609 0,655 0,700 0,746 0,791 0, ,2 41,7 43,5 46,4 47,7 50,9 52,1 55,4 56,4 60,0 64,6 69,2 0,259 0,307 0,355 0,403 0,451 0,499 0,547 0,595 0,643 0,691 0,739 0,787 0,835 0,883 Dane techniczne ,272 0,323 0,373 0,424 0,474 0,525 0,575 0,626 0,676 0,727 0,777 0,828 0,878 0,929 0,339 0,392 0,445 0,498 0,551 0,604 0,657 0,710 0,763 0,816 0,869 0,922 0,975 0,355 0,410 0,466 0,521 0,577 0,632 0,688 0,743 0,799 0,854 0,910 0,965 1,021 0,371 0,429 0,487 0,545 0,603 0,661 0,719 0,777 0,835 0,893 0,951 1,009 1,067 Klapy odcinaj¹ce typu KWP-O-E-Ex posiadaj¹ klasê EI120 (ve ho i o) S. Klasyfikacja w zakresie odpornoœci ogniowej klap typu KWP-Ex Klasa ta oznacza, e klapa posiada szczelnoœæ, izolacyjnoœæ i dymoszczelnoœæ ogniow¹ nie mniejsz¹ ni 120 minut. Klasyfikacja urz¹dzenia: grupa II kategoria 2. Obs³ugiwane strefy zagro enia wybuchem: 1, 2, 21, 22. Oznaczenie ATEX: Ex II 2GD c IIB T6. Klasyfikacja klap typu KWP-Ex w zakresie dyrektywy ATEX 49

6 Wytyczne monta u klap KWP-O-E-Ex w przegrodach ogniowych Klapy KWP-Ex posiadaj¹ oznaczony naklejk¹ zacisk uziemiaj¹cy, do którego u ytkownik ma obowi¹zek doprowadziæ kabel uziemiaj¹cy. Monta w przegrodach œciennych Standardowe sztywne konstrukcje œcienne zakwalifikowane do klasy o odpornoœci ogniowej EI120 (vehoi o) S, np.: beton, gazobeton, mur z cegie³, pustaków, bloczków z betonu komórkowego itp. 240 Rys 3. Monta klap KWP-O-E-Ex w przegrodach œciennych sztywnych. UWAGA: Zawieszenia Z1 i Z2 mo na zdemontowaæ po 48h po monta u klapy. W miejsce zawieszeñ Z1 i Z2 mo na stosowaæ inne systemy podwieszeñ lub podparæ. 50

7 KWP-Ex Monta w stropach Wytyczne monta u klap KWP w przegrodach ogniowych Wykonaæ otwór w stropie o wymiarach o 120mm wiêkszych od wymiaru nominalnego klapy = B+120 i H+120. Klapê montowaæ w stropie za pomoc¹ wsporników monta owych, z wykorzystaniem stalowych ko³ków rozporowych. Po ustawieniu klapy zgodnie z opisem, szczelinê pomiêdzy klap¹ a stropem, nale y dok³adnie wype³niæ zapraw¹ cementow¹, cementowo- wapienn¹ lub betonem. Rys 4. Monta klap KWP w stropach. Monta klap w baterie Poza monta em pojedynczej klapy w przegrodzie budowlanej, klapy mog¹ byæ równie montowane w zestawach b a t e r i a c h, p r z y k ³ a d y t a k i c h p o ³ ¹ c z e ñ p r z e d s t a w i o n o n a r y s u n k a c h 5, 6, 7. Do ³¹czenia klap ze sob¹ stosuje siê ruszt monta owy wykonany z ceowników stalowych o wymiarach ,0 [mm]. Wolne przestrzenie miêdzy obudowami klap s¹ szczelnie wype³nione p³ytami z we³ny mineralnej 3 o gêstoœci nie mniejszej ni 60 [kg/m ]. Dodatkowo w miejscu styku przek³adek izolacyjnych klap umieszczona jest uszczelka pêczniej¹ca typu PROMASEAL-PL PVC SK o przekroju 20 2,0 [mm], mocowana do przek³adki przy u yciu stalowych zszywek. 51

8 Monta klap w baterie 240 Rys. 5. Sposób zabudowy baterii klap typu KWP - wariant I 52

9 KWP-Ex Monta klap w baterie 240 Rys. 6. Sposób zabudowy baterii klap typu KWP - wariant II 53

10 Monta klap w baterie 240 Rys. 6. Sposób zabudowy baterii klap typu KWP - wariant III 54

11 KWP-Ex Poziom ha³asu emitowanego przez klapê do kana³u 240 Rys 7. Sposób zabudowy baterii klap typu KWP - wariant IV 55

12 Poziom haùasu emitowanego przez klapæ do kanaùu B V [m/s] H [mm] LWA [db(a)]

13 KWP-Ex B V [m/s] Strata ciœnienia p w odniesieniu do prêdkoœci przep³ywu H [mm] p [Pa]

14 Zasady oznakowania produktu Przy zamówieniu nale y podaæ informacje wed³ug poni szego sposobu: KWP - < F> - < B> x< H > - <L> - <P> Gdzie: <F> O-E-Ex O-S-Ex <B> <H> <L> - zastosowanie - klapa odcinaj¹ca w wykonaniu przeciwwybuchowym z si³ownikiem ze sprê yn¹ powrotn¹ (ExMax-15-BF) - klapa odcinaj¹ca w wykonaniu przeciwwybuchowym ze sprê yn¹ powrotn¹ - szerokoœæ œwiat³a [mm] - wysokoœæ œwiat³a [mm] - d³ugoœæ klapy - standard L=350, max L = 600 [mm] <P.> - materia³* SN stal nierdzewna - stal ocynkowana Przyk³ad zamówienia: KWP-O-E-Ex-500x300 * wielkoœci opcjonalne - ich brak spowoduje zastosowanie wartoœci domyœlnych 58
