str Opis techniczny 2. Wymagania ogólne

Transkrypt

1

2 1. Opis techniczny 1.1 Stan istniejący 1.2 Stan projektowany 2. Wymagania ogólne 2.1 Warunki techniczne i normy 2.2 Uzgodnienia 3. Decyzja o nadaniu uprawnień budowlanych, zaświadczenie o przynaleŝności do POIIB 4. Oświadczenie projektanta i sprawdzającego 5. Informacja dotycząca bezpieczeństwa i ochrony zdrowia 6. Rysunki str. 2

3 1. Opis techniczny 1.1 Stan istniejący: Właścicielem i użytkownikiem kolidującej sieci telekomunikacyjnej jest Telekomunikacja Polska S.A., Pion Technicznej Obsługi Klienta Region Północ, Rozwój i Gospodarka Zasobami w Gdańsku, ul. Nowolipie 30, Gdańsk Zgodnie z wydanymi przez TP S.A. warunkami technicznymi na terenie inwestycji występują linie telekomunikacyjne: - kable telekomunikacyjne rozdzielcze, - kable telekomunikacyjne abonenckie, 1.2 Stan projektowany W związku z projektowaną przebudową ulicy Sikorskiego w miejscowości Kielno zachodzi konieczność przebudowy i zabezpieczenia urządzeń telekomunikacyjnych. Wszystkie urządzenia teletechniczne, które znajdują się w obszarze projektowanych ciągów jezdnych należy przebudować poprzez przełożenie poza pas jezdny. Kable ziemne sieci miejscowej powinny być ułożone równolegle do osi ulicy, a na terenach otwartych równolegle do ciągów poziemnych innych urządzeń, zgodnie z zatwierdzoną lokalizacją. Kabel ziemny powinien być ułożony w wykopie bez naprężeń, z falowaniem w płaszczyźnie poziomej wynoszącym: 0,3% w gruntach stałych, W wypadku układania dwóch lub więcej kabli miejscowych obok siebie powinny one przebiegać w wykopie równolegle względem siebie, bez krzyżowania, z zachowaniem promieni wygięcia przy układaniu, w których łuki na wygięciach powinny być łagodne, a promień gięcia kabla nie powinien być mniejszy od 10-krotnej średnicy zewnętrznej kabla. Kable w gruntach miękkich, nie zawierających kamieni ani ostrego żwiru, mogą być układane bezpośrednio na dnie wykopu oraz przysypane ziemią z wykopu. W innych gruntach kable powinny być ułożone na 5-centymetrowej warstwie podsypki z piasku lub przesianej ziemi, równomiernie rozłożonej na dnie wykopu, oraz przysypane co najmniej 10-centymerową warstwą piasku lub przesianej ziemi. Trasa kabli układanych w poprzek skarp, stromych wzniesień lub nasypów powinna przebiegać pod kątem prostym lub z odchyleniem nie większym niż 30. Kable układane na skarpach powinny mieć falowanie nie mniejsze niż 3% długości trasowej. Nie zaleca się układania kabli na poboczach wzdłuż skarp i stromych nasypów. W wypadku konieczności dopuszcza się układanie kabli w odległości nie mniejszej niż 2 m od górnej krawędzi skarpy lub nasypu.po ułożeniu kabli ziemnych i zasypaniu wykopów nawierzchnia powinna być doprowadzona do stanu pierwotnego. str. 3

4 T E L E K O M U N I K A C J A P O L S K A S. A. P r z e b u d o w a k a b l i m i e d z i a n y c h Budowa kabla XzTKMXpw 10x4x0,5/ KIE1A (25-26) w ziemi od projektowanych złączy kablowych Z5 do Z6 38m Budowa kabla XzTKMXpw 10x4x0,5/ KIE1A (84b-85) w ziemi od projektowanych złączy kablowych Z7 do Z8 38m Budowa dwóch kabli XzTKMXpw 3x2x0,5/ KIE1A (85) w ziemi od projektowanych złączy kablowych Z1 do Z2 łączna długość 42m Budowa dwóch kabli XzTKMXpw 3x2x0,5/ KIE1A (85) w ziemi od projektowanych złączy kablowych Z3 do Z4 łączna długość 76m Budowa dwóch kabli XzTKMXpw 3x2x0,5/ KIE1A (85) w ziemi od projektowanych złączy kablowych Z9 do Z10 łączna długość 288m Odsunięcie istniejącego kabla światłowodowego OKO J odcinek 9m Budowa obiektów ochronnych HDPE Ø 110/6.3 pod drogą metodą przecisku hydraulicznego łączna długość 9m Budowa rur ochronnych typu HDPE Ø 110/6.3 na wybudowanych kablach 8m Zabezpieczenie kabli telekomunikacyjnych rurą dwudzielną AROT A 160 PS 9m Zabezpieczenie kabli telekomunikacyjnych rurą dwudzielną AROT A 110 PS 48m Zabezpieczenie kabli telekomunikacyjnych rurą dwudzielną AROT A 58 PS 45m Trasę wykopu winien wytyczyć uprawniony geodeta na podstawie niniejszego projektu budowlanego. Wszelkie problemy związane z przesunięciem pierwotnej trasy (odstąpienie od umowy właściciela gruntu, nie inwentaryzowane uzbrojenie oraz obiekty podziemne ) naleŝy odnotowywać w dzienniku budowy. Zmiany powinien zatwierdzić projektant przez wpis do dziennika budowy oraz oznaczenie zmiany w projekcie budowlanym. Prace budowlane wykonane zostaną zgodnie z wymogami Prawa Budowlanego z zachowaniem wymagań zawartych w uzgodnieniach branŝowych. Na skrzyŝowaniach sieci kablowej z istniejącym uzbrojeniem podziemnym, sieć zostanie zabezpieczona właściwie do krzyŝowanego obiektu, zgodnie z obowiązującymi normami polskimi i branŝowymi oraz przepisami ogólnymi z zakresu ochrony środowiska (nie naruszanie korzeni drzew i krzewów). Nadrzędnymi do nich są warunki uzgodnień branŝowych dokonane z gestorami sieci. Teren po zakończeniu prac zostanie uporządkowany. str. 4

5 2. Wymagania ogólne 2.1 Warunki techniczne i normy str. 5

6 str. 6

7 str. 7

8 PN/T PN-80/C PN-91/M Słownictwo telekomunikacyjne. Pojęcia podstawowe. Rury kanalizacyjne z nieplastyfikowane polichlorku winylu. Gazociągi i instalacje gazownicze. SkrzyŜowanie gazociągów z przeszkodami terenowymi. Wymagania. Normy branŝowe BN-73/ Telekomunikacyjne sieci kablowe miejscowe. Wietrznik do pokryw. BN-73/ Telekomunikacyjne sieci kablowe miejscowe. Ram i oprawy pokryw. BN-73/ Kanalizacja kablowa. Ogólne wymagania i badania. BN-80/ Prefabrykaty budowlane z betonu. Elementy nawierzchni dróg, ulic, parkingów i torowisk tramwajowych. Wymagania i badania. BN-80/ Prefabrykaty budowlane z betonu. Elementy nawierzchni dróg, ulic, parkingów i torowisk tramwajowych. Płyty drogowe. BN-85/ Telekomunikacyjne sieci kablowe miejscowe. Studnie kablowe. Klasyfikacja i wymiary. BN-89/ /03 Telekomunikacyjne sieci miejscowe. Linie kablowe. Ogółem wymagania i badania. Inne ZN-ELPLAST/ Rury polipropylenowe dla telekomunikacji. USTAWA z dnia 21 marca 1985r. o drogach publicznych (Dz.U.Nr 38 poz. 230 z późniejszymi zmianami). ZARZĄDZENIE Ministra Łączności z dn. 28.II.1986r. wprowadzające,, Wytyczne o ochronie linii i urządzeń telekomunikacyjnych przed szkodliwym oddziaływaniem linii elektroenergetycznych i trakcji elektrycznej prądu stałego. ROZPORZĄDZENIE Ministra Przemysłu z dnia 24 czerwca 1989r. w sprawie warunków technicznych, jakim powinny odpowiadać sieci gazowe (Dz. U. Nr 45 poz. 243) USTAWA z dnia 23 listopada 1990r. o łączności (Dz. U.Nr86 poz.504) ZARZĄDZENIE Ministra Łączności z dnia 12.III.1992r. w sprawie warunków, jakim powinny odpowiadać linie i urządzenia telekomunikacyjne oraz urządzenia do przesłania płynów lub gazów w razie zbliŝenia się lub skrzyŝowania. (Mon.Pol.Nr 13, poz.94). ZARZĄDZENIE Ministra Łączności z dnia 12.III.1992r. w sprawie zasad i warunków budowy linii telekomunikacyjnych wzdłuŝ dróg publicznych, wodnych, kanałów oraz w pobliŝu lotnisk i w miejscowościach, a takŝe ustalenia warunków, jakim te linie powinny odpowiadać. (Mon.Pol.Nr13, poz.95). ZARZĄDZENIE Ministra Łączności z dnia 31 maja 193r. w sprawie określenia systemów telekomunikacyjnych, zakładanych i uŝywanych na terytorium Rzeczpospolitej Polskiej. (Dz. U. Nr63 poz.302). ROZPORZĄDZENIE Ministra Łączności z dn. 16 lipca 1993r. w sprawie wymagań technicznych i eksploatacyjnych oraz warunków wzajemnej współpracy urządzeń linii i sieci telekomunikacyjnych zakładanych i uŝywanych na terytorium Rzeczypospolitej Polskiej. (Dz.U. Nr70 poz. 340). USTAWA z dnia 7 lipca 1994r. Prawo budowlane ( Dz.U.Nr89 poz 414). USTAWA z dnia 16 lipca 2004r. Prawo telekomunikacyjne. Dz.U. z 2004 r. Nr 171, poz ROZPORZĄDZENIE Ministra Infrastruktury z dn. 26 października 2005r. w sprawie warunków technicznych, jakim powinny odpowiadać telekomunikacyjne obiekty budowlane i ich usytuowanie. (Dz.U. Nr219 poz i 1864). str. 8

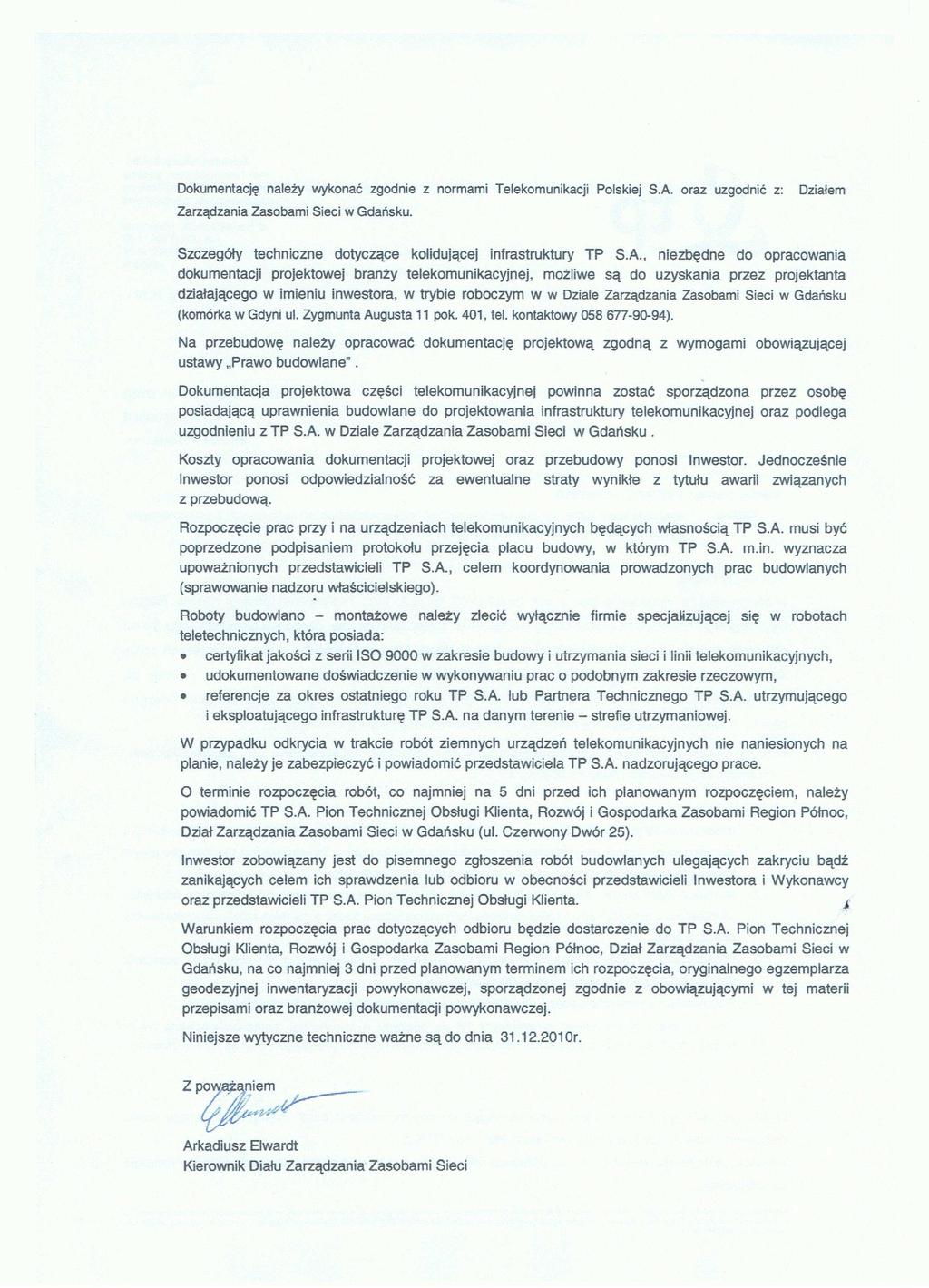

9 2.2 Uzgodnienia str. 9

10 str. 10

11 str. 11

12 str. 12

13 str. 13

14 3. Decyzja o nadaniu uprawnień budowlanych, zaświadczenie o przynaleŝności do POIIB str. 14

15 str. 15

16 str. 16

17 str. 17

18 str. 18

19 4. Oświadczenie projektanta i sprawdzającego Oświadczam, Ŝe projekt budowlany : Projekt przebudowy ulicy Sikorskiego w miejscowości Kielno branŝa telekomunikacyjna jest wykonany zgodnie z umową, obowiązującymi przepisami techniczno budowlanymi, normami i wytycznymi i Ŝe został wykonany w stanie kompletnym z punktu widzenia celu, któremu ma słuŝyć. Projektant: Inż. Jarosław Szczodrowski Sprawdzający: Inż. Leszek Bartela str. 19

20 5. Informacja dotycząca bezpieczeństwa i ochrony zdrowia Budowa: Projekt przebudowy ulicy Sikorskiego w miejscowości Kielno- branŝa telekomunikacyjna. Inwestor: Gmina Szemud ul. Kartuska Szemud Zleceniodawca i wykonawca: Gmina Szemud ul. Kartuska Szemud Wykonawcą robót będzie firma wyspecjalizowana w pracach sieciowych w telekomunikacji. Projektant sporządzający informację bioz : Jarosław Szczodrowski Bałdowo, ul.miła 25, Tczew Podpis i data sporządzenia planu bioz :... Przodkowo, 04 czerwiec 2010 r. Zakres robót. Przedmiotem opracowania jest informacja bioz inwestycji budownictwa telekomunikacyjnego: Projekt przebudowy ulicy Sikorskiego w miejscowości Kielno branŝa telekomunikacyjna. Wykaz istniejących elementów budowlanych. Na terenie budowy istnieją inŝynieryjne urządzenia podziemne, które są naniesione przez uprawnionego geodetę na mapę do celów projektowych. Projektowana trasa znajduje się wzdłuŝ drogi publicznej. Elementy zagospodarowania terenu, które mogą stwarzać zagroŝenie bezpieczeństwa i zdrowia ludzi. Budowa linii telekomunikacyjnej przebiega na terenie zagospodarowanym. Podczas wykonywania prac ziemnych moŝna spodziewać się rzadkich kolizji z podziemną infrastrukturą inŝynieryjną. Prace, które będą prowadzone w strefach kolizji stanowią zagroŝenie bezpieczeństwa i zdrowia ludzi. Szczególną uwagę naleŝy równieŝ zwrócić na proces załadunku, rozładunku oraz na odpowiedni, bezpieczny transport materiałów stosowanych na budowie. str. 20

21 Tabela 1. Zestawienie przewidywanych zagroŝeń występujących podczas realizacji robót budowlanych. ZDARZENIE Skrzyżowanie z gazociągiem PRAWDOPODOBIE NSTWO WYSTĄPIENIA ZDARZENIA nie występuje małe średnie duże ZAGROŻENIE (skutek) - wyciek : zatrucie wybuch pożar SPOSÓB ZABEZPIECZENIA - roboty pod nadzorem (zgodnie z uzgodnieniem) - lokalizacja obiektu - roboty wykonywane ręcznie w obecności osób trzecich POSTĘPOWANIE W PRZYPADKU WYSTĄPIENIA ZAGROŻENIA - udzielenie pierwszej pomocy - zabezpieczyć (oznakować) miejsce zagrożenia - zawiadomić odpowiednie służby Skrzyżowanie z wodociągiem nie występuje małe średnie duże - wyciek wody: - utonięcie - roboty pod nadzorem (zgodnie z uzgodnieniem) - lokalizacja obiektu - roboty wykonywane ręcznie w obecności osób trzecich - udzielenie pierwszej pomocy - zabezpieczyć (oznakować) miejsce zagrożenia - zawiadomić odpowiednie służby Skrzyżowanie z kablem energetycznym i urządzeniami energetycznymi nie występuje małe średnie duże - porażenie prądem - roboty pod nadzorem (zgodnie z uzgodnieniem) - lokalizacja obiektu - roboty wykonywane ręcznie w obecności osób trzecich - udzielenie pierwszej pomocy - zabezpieczyć (oznakować) miejsce zagrożenia - zawiadomić odpowiednie służby Prace w pasie kolejowym nie występuje małe średnie duże - ruch pociągów: potrącenie przez pociąg - roboty pod nadzorem - kamizelki ostrzegawcze - wyznaczenie osób (po jednej na stronę) w celu ostrzegania o zbliżającym się pociągu - udzielenie pierwszej pomocy - zabezpieczyć (oznakować) miejsce wypadku - zawiadomić odpowiednie służby str. 21

22 ZDARZENIE Prace w pasie drogowym PRAWDOPO- DOBIENSTWO WYSTĄPIENIA ZDARZENIA nie występuje małe średnie duże ZAGROŻENIE (skutek) - ruch komunikacyjny: - potrącenie przez uczestników ruchu SPOSÓB ZABEZPIECZENIA - kamizelki ostrzegawcze - zabezpieczenie znakami i tablicami informacyjnymi zgodnie z uzgodnieniem POSTĘPOWANIE W PRZYPADKU WYSTĄPIENIA ZAGROŻENIA - udzielenie pierwszej pomocy - zabezpieczyć (oznakować) miejsce - zawiadomić odpowiednie służby Prace pod napowietrznymi liniami energetycznymi nie występuje małe średnie - porażenie prądem - roboty pod nadzorem - roboty wykonywane zgodnie z uzgodnieniem - udzielenie pierwszej pomocy - zawiadomić odpowiednie służby duże Prace w kanalizacji teletechnicznej nie występuje małe średnie duże - zatrucie gazem - upadek z wysokości - uszkodzenie ciała - wietrzenie kanalizacji - sprawdzenie obecności gazu - roboty w obecności osób trzecich - barierki zabezpieczające - środki ochrony indywidualnej - udzielenie pierwszej pomocy - zawiadomić odpowiednie służby Prace na wysokościach nie występuje małe średnie duże - upadek z wysokości - uszkodzenie ciała - szelkopas - słupołazy - linka zabezpieczająca - drabina - współpracownik do asekuracji - udzielić pierwszej pomocy - zawiadomić odpowiednie służby Skrzyżowania z rzekami i ciekami wodnymi nie występuje małe średnie duże - utonięcie - odpowiednie szalowanie wykopów - współpracownik do asekuracji - zabezpieczenie znakami i tablicami informacyjnymi - udzielenie pierwszej pomocy - zawiadomić odpowiednie służby Za odpowiednie słuŝby uwaŝa się osoby wskazane w uzgodnieniach branŝowych. - Odnośne zaznacz x str. 22

23 Zasady ogólne instruowania pracowników oraz środki zapobiegające niebezpieczeństwom wynikającym z wykonywanych robót budowlanych. Ze względu na częste występowanie stref zagroŝenia bezpieczeństwa i zdrowia ludzi, budowę naleŝy prowadzić z zachowaniem rygorów bezpieczeństwa i dyscypliny. Przed przystąpieniem do prac budowlanych naleŝy dokładnie zapoznać się z projektem budowlanym, przeszkolić pracowników z zakresu BHP oraz udzielać codziennie instruktaŝu. Wszystkich pracowników wyposaŝyć w kamizelki ostrzegawcze (dot. tylko pracujących w rejonie pasa drogowego), rękawice robocze i dbać o stan uŝywalności środków ochrony osobistej. KaŜdą grupę pracowników wyposaŝyć w telefon komórkowy oraz apteczkę ze środkami do udzielania pierwszej pomocy. Przed przystąpieniem do prac w kanalizacji teletechnicznej poinstruować pracowników o moŝliwości wystąpienia zagroŝenia występowania gazu, o odpowiednim oznakowaniu, zabezpieczeniu prowadzonych prac. Przypominać o obowiązku wietrzenia studni kanalizacyjnej, sprawdzeniu obecności gazu oraz obowiązku asekuracji pracownika wchodzącego do studni kanalizacyjnej. Prace w strefie skrzyŝowania z kablem elektrycznym. Udzielać instruktaŝu pracownikom o moŝliwym zagroŝeniu. Prace prowadzić metodą wykopu ręcznego, aby nie uszkodzić kabla i spowodować zagroŝenia bezpieczeństwa i zdrowia ludzi. KaŜde uszkodzenie powłoki kabla natychmiast zgłosić słuŝbom technicznym konserwujących dany kabel. Prace prowadzić pod nadzorem pracownika z uprawnieniami. Prace w pasie drogowym. Udzielić pracownikom instruktaŝu na temat zachowania się na drodze oraz w pasie drogowym, gdzie odbywa się ruch kołowy. Prace budowlane wykonywać spoza pasa drogowego. Prace występujące w pasie drogowym muszą być oznakowane, zabezpieczone zgodne z projektem organizacji ruchu. Podstawy prawne: Ustawa z r. Prawo budowlane wraz z późniejszymi zmianami; Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie szczegółowego zakresu i formy planu bezpieczeństwa i ochrony zdrowia oraz szczegółowego zakresu robót budowlanych, stwarzających zagroŝenia bezpieczeństwa i zdrowia ludzi; Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych; Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia. str. 23

24 6. Rysunki str. 24

25 ul. Brzozowa 3 a n i t Projektowanie dróg Przodkowo tel biuro@wanit.pl Przebudowa ul.sikorskiego w miejscowości Kielno Mapa poglądowa T.1

26 "Przebudowa ul. Sikorskiego w miejscowości Kielno" RYS.T2 PLAN SYTUACYJNY SKALA 1:500 LEGENDA: Proj. osie Proj. krawężnik betonowy 15x30cm Proj. krawędź jezdni Proj. pobocze gruntowe Proj. krawężnik betonowy 15x30cm obniżony Proj. obrzeża chodnikowe Proj. nawierzchnia bitumiczna Proj. nawierzchnia z kostki betonowej Proj. zjazdy z kostki betonowej Proj. chodnik Zieleń Usytuowanie przekrojów normalnych 9 9 Usytuowanie przekrojów poprzecznych BIURO PROJEKTOWE n i t Projektowanie a n i dróg t ul. Brzozowa 3 Przodkowo tel ; fax biuro@wanit.pl Obiekt: "Przebudowa ul. Sikorskiego w miejscowości Kielno" Inwestor: Gmina Szemud ul. Kartuska Szemud Projekt: BRANŻA TELEKOMUNIKACYJNA Nazwa rysunku: PLAN SYTUACYJNY ZESPÓŁ PROJEKTOWY
